    在CAD中我们常常能见到一些特殊的剖面，比如阶梯剖，今天我就给大家带来一个revit阶梯剖的创建方法。

    首先在视图选项卡中选择创建面板下的剖面命令或用快捷工具栏中的剖面命令。

    随意绘制一个竖直的剖面，此剖面线是一条直线，现在我的目的是既要剖到C轴线上的窗，又要剖到B轴上的门。

    选择所绘制剖切线，在工具栏中会出现图中所示的尺寸裁剪和拆分线段。

    选择拆分线段命令（有点类似与快捷键“SL”的功能）点击需要转折的位置然后移动鼠标，就可以随意的拖拽，如下图所示。

    想转折多少次都是无所谓的啦，就像下图一样，尺寸裁剪也有类似的效果有兴趣不妨试试。那些特别高大上的东西本人觉得很多人未必用得到，所以我给大家带来的都是一些简单实用的东西，不是特别高深，希望大家不要嫌弃。

    免费Revit教学视频。

最近接到一个任务是为一个地下工程做开挖模型，并且制作NavisWorks（以下简称NW）的项目进度动画。传说中的4D模型。秉承一贯风格，当然是不可能每个模型构件分别在Revit和NW中分别设置。这样每一次项目改动，都将耗时数日来进行更新。为这个项目，分别开发了Dynamo（以下简称DS）的自定义节点和NWAPI来读取导出的文件。NWAPI在读取每个要素信息后，能够创建相应任务（可定义开始时间和结束时间），并将该元素附着在任务中。

    第一步是创建Revit要素，并添加4D进度表相关信息。

可以看见，在Revit文件里，DS将抓取设计师创建的任何模型，并根据进度要求，将其进行细分。举个例子，如果每天只能开挖2m，那么模型会以两米的深度分割。之后，需要创建了两个项目参数：“4D_Task_ID”和”4D_Task_Phase”。DS将会根据分割的要数数量，将Task_ID写入要数参数中。这两个要数将为后面NW读取和创建任务提供依据。当模型创建完成后，导出nwc文件。

    第二步是读取NWC文件，并创建任务

可以看见，当附着nwc文件后，运行“Task”命令。此为自定义AIPI。将会弹开窗户，罗列文件中的所有要数相关信息，当按下按键“Task”以后，会根据文件中4D信息创建任务，并附着相关几何要数。

    文章来源：

    【第103期，文/王文黎】

    对于这个问题相信大家都已经有了自己的解决办法，有的同仁们在CAD图纸还没有导入Revit中时就对要导入的图纸进行了处理，删除了不需要的图层保留需要的图层，这也是个好方法。但是，像我这种懒人就懒得处理了，导入Revit中在处理，我的方法是这样的：

    如图1所示我要关闭图1中标记的CAD图层，首先选中导入的CAD图纸：

    图1

    此图纸如图2所，选中的图纸会高亮显,单击“修改|t3dwg”选项卡中的

    图2

    “查询”激活查询功能这时光标就可以选中CAD图纸图层了，选择你需要关闭的图层单击就会出现如图3所示对话框，单击对话框中“在视图中隐藏”即可关闭你不需要的ＣＡＤ图层了。

    图3

    我的方法有个前提条件那就是工程师的在制图时图层设置比较规范时使用方便，如果图层设置不规范时，推荐使用文章开始时说的方法。

    免费Revit教学视频。

文章来源：科度BIM 图/文：丹丹

巧换外观颜色—材质

在Revit中建模，我们通常会用颜色区分类别及图元，可以更直观去区分各个构件，一般情况下我们会用到这几种方法：①材质；②模型类别；③过滤器；④替换图元。

    1、今天讲第一种，材质区分，以系统墙为例。

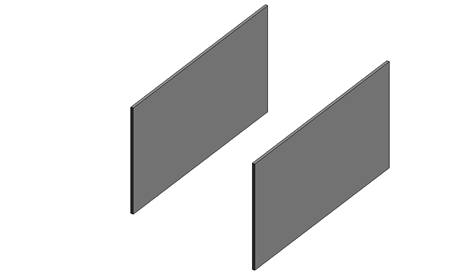

启动功能区【建筑】→【墙】命令，绘制两道墙，如图1所示：

    图1

    选中任意一道墙，在属性栏中，点击编辑类型进入墙的编辑对话框，如图2所示：

    图2

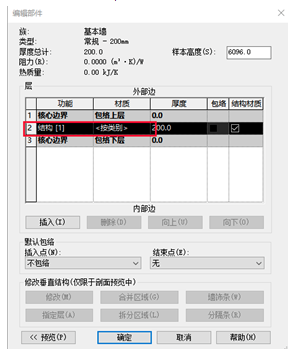

    在构造下方，“结构”里点击编辑，进入“编辑部件”对话框，如图3所示：

    图3

    点击“结构”后按类别，进入材质浏览器对话框，图4所示：

    图4

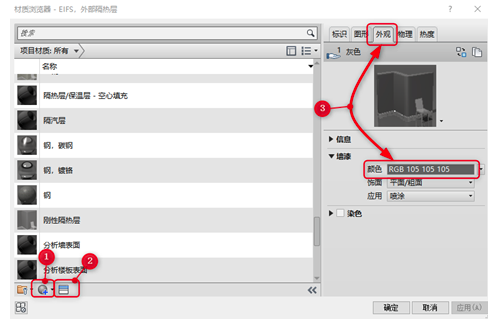

    ①新建材质；

②选择相应材质，更改颜色；

③点击外观，选择“颜色”，可在此更改外观颜色。

根据项目设置完成后，点击确定，如图5所示：

    图5

此内容是作者投稿到五哥素材平台，非五哥素材资源库内容。 此内容是作者投稿到五哥素材平台

更多LU植物组团和参数，可以关注 微信公众号：【宝藏分享助手】

任何问题请加下边QQ群，艾特群主询问参数原创

LUMION建筑景观QQ群交流：640574329

宝藏分享助手交流群：715287762

    文章来源：Revit装饰

    注释类族–公制常规标记/注释。

    在Revit的默认建筑样板中，注释是这样的（下左图），修改后是这样的（下右图）。

    那么如何实现右图或者根据自己的自定义呢？

    首先，新建族–注释–公制常规标记/注释。

    因为在项目中，我们是拾取的是类型属性里的注释记号，所以我们新建族之后需要把族进行重新归类，要归到注释记号标记，这样我们才能替换族。

    好的，我们来做一遍。

    创建–标签，点击中间的绿色的箭头，点击确定，点击编辑类型属性，就可以编辑修改字体的大小，

    载入到项目中，选择族，编辑类型，选择引线箭头，我们选择最后一个，就可以了，我们当然可以复制重命名族，方便于我们下次使用。

    需要注意的是，我们拾取的是注释记号，如果注释记号为空需要自己进行填写。

    在选中族后，在属性里可以进行族的变换来满足我们的需求。

    免费Revit教学视频。

    今天我们来学习Revit中“杯形基础”是如何绘制的。杯形基础又叫杯口基础，是独立基础中的一种。

    首先，我们打开Revit，新建一个概念体量，选择公制体量。

    点击右下角的项目浏览器，进入立面视图中的南立面，我们先根据图纸绘制参照平面，参照平面绘制好后，点击创建模型中的直线画出模型轮廓。选中绘好的模型线点击“创建形状”创建实心体形状。

    打开项目浏览器中的三维视图点击进入三维视图，全选中我们绘好的模型，模型周围会出现它的长度，点击根据图纸修改它的长度。

    下一步，我们得把多余的部分抠掉。

    首先我们进入立面视图中东立面，根据绘制参照平面。然后，使用模型线勾勒出多余部分的轮廓。

    选中绘制好的模型线点击“创建形状”选择“空心形状”，进入三维视图，点击空心形状的一个面，图中会出现一个坐标轴，我们将坐标轴中的红色箭头进行拖拽。如下图将红色箭头向左拖动就可以得出我们想要的模型了。

    接下来，我们来绘制杯形基础的空心部分，我们可以看出图纸中的空心部分上下宽度是不同的，且空心部分距离底面的距离是400,。首先，我们进入立面视图中的南立面绘制一个参照平面，将它的高度修改为400，并在属性栏中的标识数据中修改它的名称为“空心底”。

    进入楼层平面视图中的标高一，先根据图纸绘制参照平面，将上底和下底两个矩形都画出来。然后我们选择模型线，选择矩形绘制画出两个矩形。

    选中小矩形操作页面的左上角会出现主体，将它的主体修改为“参照平面：空心底”修改后按住ctrl，选中大矩形，点击“创建形状”创建空心形状。到这儿我们的杯形基础就绘制完成了。

    最后我们还可以选中这个模型将它的材质改为混凝土材质，点击左上角新建一个项目选择建筑样板，回到我们绘制杯形基础的这个页面，将我们绘好的杯形基础载入到项目。

    今天的技术篇就分享到这儿啦~

    咱们下期再见~

    免费Revit教学视频。

1.首先，进入Revit新建一个项目或者样板，选择注释选项，如下图所示。

    2.选择符号选项，点击即可。

    3.这时放置的不是指北针，需要载入族，点击选择。

    4.选择注释文件夹，选择符号。

    5.根据自己所需要选择建筑、结构或是机电打开（下面以建筑为例）。

    6.可以看到指北针有两种显示方式，根据需要选择即可，放置时可以选择旋转。

    文章来源：BIMWELL

    大家好，这是【Revit大神指路】系列的第2篇，开始激动人心的建模。

    我们先来创建外墙。

    切换到【项目浏览器-楼层平面】下的楼层视图（任意），从【建筑】选项卡中找到【墙】。

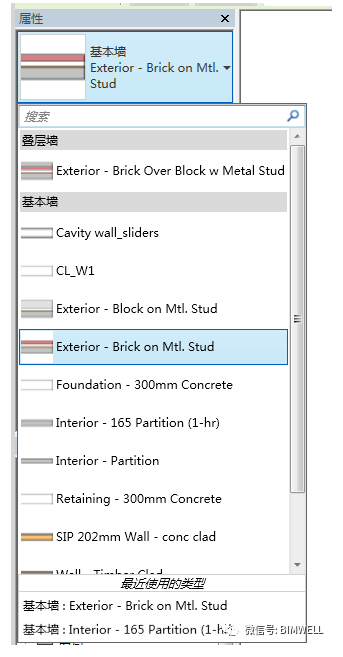

    在【属性】选项板上，单击【类型选择器】下拉列表，然后选择墙体类型，我们先建立外墙。

    然后我们在上部【选项栏】中指定墙的高度（可链接上一层标高或不链接），墙的定位线（我们建立外墙，所以选择【面层面外部】）。

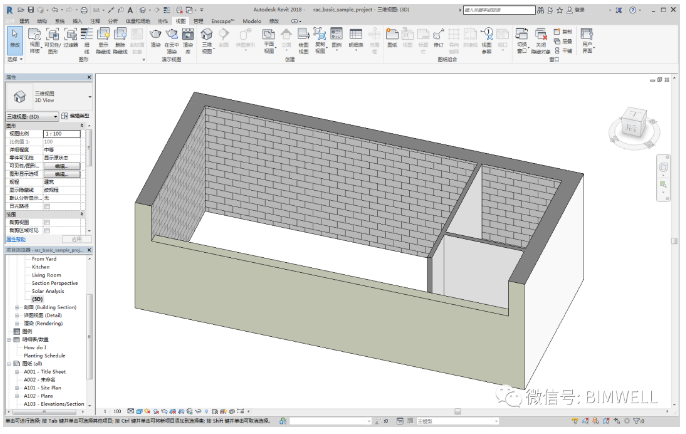

    然后，我们就可以在楼层平面视图中通过点击创建墙体了！可以双击项目浏览器中三维视图下的{3D}来查看三维模型。

    然后创建内墙

    在墙体【属性】的【类型选择器】中选择内墙的类型，同外墙的墙体设置，然后在楼层平面视图中创建内墙，墙体会自动连接到外墙，建筑材料也会自动进行连接。

    修改墙体

    我们选中想要修改的墙体，就可以在属性面板中修改墙体的属性了。

    我修改了墙体的类型以及墙体高度。

    墙体的创建就到这里了。

    免费Revit教学视频。

    体量

    点击体量域场地

    点击内建体量

    修改体量的名称

    选择图形，开始创建，如图

    创建完成后，摁两下ESC完成

    选择建好的体量，选择创建形状，点击完成体量，完成创建。如图

    切换到立面视图，拖拽向上的蓝色箭头，可拉伸至需要的标高，如图

    完成后，切换到三维视图，调至着色模式查看创建的体量。

    免费Revit教学视频。

    文章来源：BIMproject

    1、按照制作等径T型三通的方法创建出三通模型；

    对于查找表格文档选用“M_Tee-Flanged-GI-Class25”（示例），点击“族类型”对话框中“查找表格”下面的“管理”按钮，导入查找表格文档；公式中的系数可以按照规范做一定的修改；

    2、放样绘制法兰模型；

    先绘制四个竖直方向的参照平面，如下图，标注两个参照面到端点参照面的距离并添加实例参数标签，参数名称命名为“法兰厚度”；

    点击“创建”选项卡下的“放样”命令，选择“绘制路径”并将路径的两个端点对齐锁定在法兰厚度所在的两个参照平面上，点击完成，然后编辑轮廓，在立面视图中绘制圆形轮廓标注圆形半径，并添加实例参数标签，参数名称命名为“法兰半径”，点选轮廓勾选“中心标记可见”将中心标记对齐锁定在竖直水平参照平面上，点击完成；同样的方法绘制出主管另一端的法兰；

    使用放样工具绘制出支管法兰路径，一端对齐锁定在支管末端处，将另一端到主管中心的距离进行标注并添加标签参数，（一定要标注到水平竖直参照线的交点）参数名称为“H1”；路径两个端点的距离也要进行标注并指定标签“法兰厚度”；使用角度尺寸标注该路径与主管中间的角度并指定标签“角度”；

    将角度值修改为60?，绘制水平参照面，将其到主管水平参照线的距离进行标注并添加标签参数“H”，由图可知，H=H1*sin(角度)、把路径末端对齐锁定到该参照面；H1=端点到中心距离修正+法兰厚度，在族类型对话框添加相应公式；

    标注主管末端到路径末端点的距离，并添加标签参数“H2”，如下图，由图可知，H2=端点到中心距离修正+H1*cos(角度)，在族类型对话框添加相应公式；

    点击完成，然后选择编辑轮廓，在立面视图中绘制圆形轮廓标注圆形半径，并添加实例参数标签，参数名称命名为“法兰半径”，点选轮廓勾选“中心标记可见”将中心标记对齐锁定在竖直水平参照平面上，点击完成；

    3、导入查找表格数据，关联模型参数；

    打开“族类型”对话框添加名称为“查找表格”文字类型的参数；然后点击“族类型”对话框中“查找表格”下面的“管理”按钮，导入文件路径为：C:ProgramDataAutodeskRVT2015LookupTablesPipe下的“M_Tee-Flanged-GI-Class25”表格文档；同时将该表格文档名称复制粘贴作为“查找表格”值；

    根据查找表格文档内容，我们需要添加实例参数控制法兰厚度及半径值；先把管道外径和端点到中心距离的公式删除，然后添加参数：壁厚=size_lookup(查找表格,”WThk”,0.02*公称直径+8.3mm,公称直径)；法兰厚度=size_lookup(查找表格,”FThk”,0.03*公称直径+16.8mm,公称直径)；法兰直径=size_lookup(查找表格,”FDia”,1.16*公称直径+119.1mm,公称直径)；管道内径=size_lookup(查找表格,”FID”,1.02*公称直径-0mm,公称直径)；端点到中心距离=size_lookup(查找表格,”CtF”,0.67*公称直径+110.4mm,公称直径)；

    4、端点到中心的修正值这里就需要修改了，端点到中心距离修正=if(端点到中心距离*tan(角度修正/2)>法兰半径,端点到中心距离,法兰半径/tan(角度修正/2))；L1=端点到中心距离修正+法兰厚度；管道外径=管道内径+壁厚*2；最后添加连接件，导入项目使用。

    免费Revit教学视频。

    文章来源：BIM蓝图

    使用软件：AutodeskRevit

    Tips：以下解题思路仅限于我个人，还有更多解题思路！

    绘制步骤：

    1、新建项目

    2、立面视图建立标高，用于控制大平屋顶和柱子高度

    3、进入大平屋顶平面，按题目尺寸参照平面定位

    4、使用迹线屋顶绘制大平屋顶，使用拉伸屋顶绘制弧形屋顶，使用迹线屋顶绘制大平屋顶上面三个小斜屋顶。

    注意：

    1、除三个小斜屋顶位置摆放和柱子尺寸，位置没有要求外，其余全部有尺寸及定位！

    2、拉伸屋顶要与大平屋顶相切

    3、大平屋顶要在三个小斜屋顶投影位置开洞

    4、三个小斜屋顶使用按面开洞做老虎窗

    5、三个小斜屋顶三条边有坡度

    免费Revit教学视频。

    文章来源：

    【第087期，文/胡林】

    问题：在ＭＥＰ中对横向连续标注时总会出现竖向的标注，如何实现显示横向的以方便我们一直标下去呢？

    这只是一个小技巧，也就不废话了，步入正题，先画三个随意的喷头，如左下图：

    方法是先点第一个圆心再点第二个，如果再点第三个就会出面右上图那样都叠在一起了，我们选择向左或右拉出去在空白处再点一下，如左下图：

    再点击刚才的标注后在上下文选项卡中点击张编辑尺寸界线工具，再对第三及以后的圆心进行标注就一直会以横的方式标注下去了。

    免费Revit教学视频。

    在Revit软件种，标高和轴网属于基准图元，作用就是为绘制三维模型提供平面位置参照和高度位置参照，均属于定位作用。

    标高理解：

    在Revit中，标高是一个无限的水平平面，凡是统一高度的位置上的点，均在这个平面上。当然为了方便修改标高，在软件中，标高的绘制是有长度限制的，在南北立面绘制的标高，左右时有端点的，可以理解为这是标高的长，转到东西立面，可以看到左右也是有端点的，可以理解为标高的宽，从这个角度理解，标高也是有限的水平平面。

    综上：从实际意义角度，标高是一个无限的水平平面，从软件显示角度，标高是一个有限水平平面，但是不变的是，标高是一个水平平面。

    轴网理解：

    在Revit中，轴网和标高理解很像，我们经常看到的轴网都是一条线，其实轴网不是线，是和标高水平面想垂直的竖直面。

    我们看到的就是竖直面和水平面相交得到的交线，当然也可以理解为投影线。正是因为这个原理，所以我们在二层的标高中，也可以在同样的位置，看到同样的交线，原因就是这个轴网的本质是竖直面。

    免费Revit教学视频。

    在工业项目中机电管道普遍采用预安装和预制设计的方式施工，而且随着装配式工程的推广，越来越多的房建项目也开始采用了机电管道预安装的设计施工方式，因此预制管段的拆分就成了尤为重要的环节。

    Revit2017版本开始，已经可以非常方便地对管段进行自动拆分，下面我们一起了解一下具体应用技巧。

    1.将管网转化为MEP预制零件

    在拆分管段前首先我们需要将其转化为MEP预制零件。

    选中需要转化的MEP管网，按Tab键可以快速选中相连系统：

    使用Revit功能面板中“修改”>“预制”>“设计到预制”功能：

    在预制配置零件系列中，找到需要的类型并点击确定：

    预制零件转化完成：

    2.拆分预制管段

    再次选中MEP管网，按Tab键快速选中相连系统；

    选中以后通过右下角的过滤器功能剔除MEP预制管网以外的其他构件：

    使用Revit功能面板“修改”>“修改”>“优化长度”功能：

    这样MEP预制管网的拆分完成了：

    如果对于末端预留长度的位置不合适，你还可以选中以后，点击“重新定位零件”控件，将其换到另一端：

    3.修改管段长度

    选中MEP预制管道，在其属性面板中点击“编辑零件”，可以修改其长度、宽高尺寸等：

    注意：有些零件在连接时无法修改，需要断开一端然后再设置。

    END

    免费Revit教学视频。

    文章来源：DCIC研究所

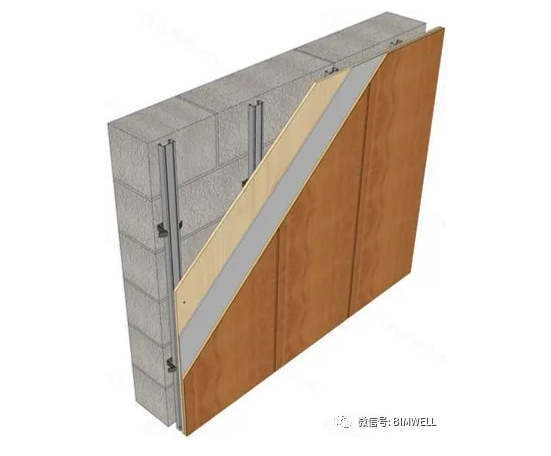

    在实际生活中，遇到的墙体除了中间的结构层以外，在结构层两侧还有装饰面层，尤其在某些特殊位置，可能会出现同一侧面层上部材料和下部材料不一样的情况，例如卫生间在一定范围内要做防水或者是贴瓷砖，而不是简单的同一种面层，这种墙体在Revit建模中我们该如何处理呢？那么接下来就给教大家如何在Revit中新建这种的墙体！

    墙身大样图

    一、打开Revit，新建项目然后点击墙体

    二、点击编辑类型界面，对墙体进行编辑

    三、在类型属性界面点击编辑，对墙体材质进行修改

    四、点击插入，修改功能为面层，并对面层赋予材质

    五、在材质界面新建四种材质

    六、给面层添加材质

    七、点击预览，并修改视图为剖面视图

    八、点击拆分区域，在左边的剖面图上点击拆分（可选择不同层进行拆分，在出现临时尺寸标注后单击鼠标左键即可）

    九、同理将墙进行如下拆分

    十、首先点击插入，其次将功能修改为面层并赋予材质，并点击新建好的材质，然后点击指定层，选中左边剖面图中需要修改的地方，最后点击修改

    十一、依照同样的方法对右侧面层进行材质修改

    十二、效果展示

    供稿：刘义

    排版：姚晓碟

    编辑：BIM小宣

    免费Revit教学视频。

    文章来源：

    【柏慕联创BIM技术服务，文/胡林】

    在项目中新建楼板、屋顶时最好不要在其创建状态下进行，容易出错。

    这种情况下想保存新建的屋顶必须在编辑完成后绘制一个屋顶，然后在选项卡中选“”如果直接勾选“”,之前新建的楼板就不会保存。

    正确新建屋顶的方法是在项目浏览器的族文件下面选中屋顶族，单击右键进行新建。

    其实不管是新建哪种族类型，在项目浏览器的“族”中进行新建，既快捷又不会出错。

    免费Revit教学视频。

    文章来源：BIMproject 王冯聪

    Dynamo创建地形的大致思路是使用若干个点，根据其位置及高度来创建地形；下面来看看具体的操作步骤；

    1、提取地形图片的颜色，作为创建地形的高度数据值；

    2、创建点阵，根据高度值创建地形；

    3、创建好的节点图及地形图如下：

    免费Revit教学视频。

    在我们Revit建模时有时会遇到需要区分管道的情况，这里我们来学习一下如何设置管道图例。

    1）点击“分析”选项卡中的管道图例，将其放置在绘图区域的任意位置，弹出“选择颜色方案”对话框，点击确定。

    2）分别画出不同尺寸的管道，自动生成图例。

    3）当需要非尺寸类型的图例时，可以选中“颜色填充图例”，点击“修改/管道颜色填充图例”选项卡内的“方案”面板中的“编辑方案命令”。

    4）在弹出的“编辑颜色方案”中设置需要的内容以区分管道。

    免费Revit教学视频。

    在上面章节中，我们讲述到换色技巧前三个技巧，按优先等级是：过滤器>模型类别>图元材质，图元材质更改的是此类型材质，模型类别更改的是所有墙的材质，过滤器则可以按照需求过滤更改，我们下面讲述的替换图元，可以按图元构件更改，也是我们这四个技巧中，最快捷、最方便的。

    替换图元

    同样以系统墙为例，选择图元右键，弹出对话框，如图1所示：

    （图1）

    ①第一步：点击替换图中的图元；

    ②第二补：选择按图元；

    弹出对话框，如图2所示：

    （图2）

    ①表面填充图案：设置颜色、填充图案；

    ②截面图案：设置颜色、填充图案；

    （注：表面填充颜色与截面填充颜色不一致，这样效果才更明显）

    点击确定，在三维视图中，借助剖面框，可以看到颜色区分，如图3所示：

    （图3）

    免费Revit教学视频。

    1、点击Revit的图标导出—CAD格式—DWG。

    2、在DWG导出属性栏中点击“…”按钮

    3、将选项栏中的√全部取消。

    4、保存为CAD图纸dwg格式，点击确定。

    5、打开所保存的CAD图纸，就可以看到剖面线了。

    免费Revit教学视频。

    【柏慕联创BIM技术服务，文/胡林】

    问题：在MEP中当画到较多吸顶构件，如灯，探测器，没有顶时如何实现统一控制其标高呢？

    对于这个情况，其实用到参照平面是最佳选择，如下图，M_200F热探测器的放置，在放置时默认是旋转在垂直面上的，我们选择旋转在工作平面上。

    进入面视面图，绘制一个参照平面，给参照平面添加一个名称——热探测器定位2600，并把参照平面的高度改成2600.如下图所示：

    回到平面，选中刚画的探测器，在上下文选项卡中点开编辑工作平面选项，把工作平面名称改成我们刚新建的参照平面如右图所示：

    这样就完成了探测器的定位，以后直接改参照平面的高度就可以决定所有在此参照平面上定位的构件了。

    免费Revit教学视频。

    建筑墙的创建与绘制

    在建筑项目文件的标高和轴网基础上，开始创建建筑模型

    图1保存建筑模型项目文件

    (１)在“ＪＨＣ—２２＃Ａ—１.０”建筑项目文件中链接Revit结构项目模型文件—“ＪＨＣ—２２＃Ｓ—１.０”，单击“插入—Revit链接”命令，在弹出的“管理链接”窗口中点击“添加”，选择对应的结构项目文件“ＪＨＣ—２２＃Ｓ—１.０”，点击“打开”即可，如图2所示

    图2链接Revit文件

    (２)切换至标准层“７Ｆ”(七层)结构平面视图“Ａ—７Ｆ—１７.６００”，检查并设置结构平面视图“属性”面板中“规程”为“建筑/协调”。

    单击功能区“建筑—墙—建筑墙”命令，自动切换至“修改｜放置墙”上下文选项８０卡中，在类型选择器中选择“常规—２００ｍｍ”的墙类型，与结构柱、结构梁族类型复制方法相同，点击属性栏“编辑类型”，在弹出的“类型属性”对话框中选择此类型进行复制并命名为“３０0—加气混凝土砌块”，点击“编辑”进入“编辑部件”窗口，在弹出的材质浏览器中搜索到名称为“混凝土砌块”的材质，复制并改为“—加气混凝土砌块”，单击“确定”按钮并将厚度改为“３００”，如图345所示

    图3建筑墙命令

    图4建筑墙类型复制

    图5材质的添加

    (３)选项栏和属性栏如图6设置，“高度:Ａ—８Ｆ—２０.４００”“定位线:墙中心线”，不勾选“链”和“半径”，“偏移量”为“０”；“底部限制条件:Ａ—７Ｆ—１７.６００”“顶部约束:直到标高:Ａ—８Ｆ—２０.４００”，绘制方式选择合适的方式，此处为“直线”，然后在建筑平面视图中依照ＣＡＤ底图进行墙体的绘制

    (４)如图6所示，需调节墙体的上、下高度。此处有两种方法，一种是选中绘制好后的墙体，分别点击上/下显示出的“小三角”进行移动，移动到梁下紧贴梁后，会有预览虚线可以看到，按<ＥＳＣ>键退出即完成墙体的调整，另一种方法是采用“对齐”命令调整，此处不展开叙述，调整好后的墙体，如图7、图8所示

    图6选项栏和属性栏设置

    图7调节墙体的高度

    图8墙体绘制完成

    将本层加气块混凝土墙、隔墙及外保温墙用同样方法创建出所对应的合适类型，然后添加材质、修改厚度，绘制并调整墙体，最终完成本层墙体的创建，相关参数如表如下

    相关墙体添加材质操作如图9~图11所示

    图9“涂料饰面外保温墙”添加材质

    图10“轻钢龙骨涂装板墙”添加材质

    图11加气混凝土砌块”添加材质

    (５)墙体绘制完成后，如图12所示

    图12墙体绘制完成后模型

    免费Revit教学视频。

    文章来源：学天BIM学院

    步骤图文详解

    1、直接编辑楼板。

    ①点击一块楼板，然后点击修改选项卡里的编辑边界，进入编辑模式。

    ②绘制洞口形状，然后点击完成。

    2、用竖井命令

    点击建筑选项卡里的竖井命令，绘制出洞口形状，设置好高度，然后点击完成。

    3、使用面洞口或垂直洞口命令创建

    点击建筑选项卡里的面洞口或者垂直洞口命令，然后点击楼板，绘制完洞口形状之后，点击完成。

    4、通过内建模型创建空心形状剪切楼板来创建洞口

    ①点击建筑选项卡里的构件按钮旁下拉小三角菜单中的内建模型，类型选择为常规模型，名称命名为洞口。

    ②点击创建选项卡里的空心形状的空心拉伸命令，绘制出洞口形状，设置好拉伸高度，点击完成。

    ③点击修改选项卡里的剪切命令，然后点击空心形状和楼板，这样楼板就会被剪切了。

    以上就是教给大家创建洞口的四种方法，你学会了吗？

    免费Revit教学视频。

    文章来源：CSDN论坛

    建筑外墙是幕墙中非常重要的一环，在我们使用Revit进行幕墙绘制时，我们也经常会遇到相对应的问题，下面就让我们一起来看看关于建筑外墙的Revit绘制技巧吧。

    打开文件，切换F1，建筑选项卡，点击墙按钮，属性面板，选择相应类型，点击编辑类型

    点击复制，修改类型名称

    点击弹出框中的结构后面的编辑按钮

    插入面层和保温层，赋予各个层材质，打开预览

    视图类型修改为剖面视图，点击拆分区域进行拆分，数值可点击修改后，选择拆分线进行修改

    点击面层，插入，新增面层，设置材质

    选择左边的面层，点击指定层，右边预览会显示相应的图层

    确定后，设置限定条件

    设置完成后，在修改，选择绘制线条，进行添加（一定要顺时针开始绘制，这样可以区分外墙和内墙），不想连续绘制时可以摁键盘上的ESC，重新开始添加

    注意点击线内部和外部，绘制的墙内外是不一样的

    免费Revit教学视频。

    文章来源：Revit教程

    写这篇文章呢，有两个目的，一个是为了普及Revit工作集协同项目的创建，另一个则是为了让大家利用身边可利用、易得的硬件，来完成BIM协同这件事情。

    01、网络环境搭建

    先来说下本节内容中需要准备的东西：

    1.路由器一台（我用的是360路由器2P4C，其他品牌的路由器也有可以使用的，主要看路由器能不能接储存设备，比如硬盘或者U盘，如果路由器连USB接口也没有的话就不要考虑了，如果大家不知道自己的路由器能不能用，可以到相对应路由器的官网上问下能不接储存设备，并且接入后其他终端能不能访问文件）。

    2.U盘或者硬盘一块（这个是用来连接路由器的）。

    通过上面的路由器和U盘我们就能组成了一个NAS服务器，中心文件就可以放在U盘上了，其实到这里大家都明白了原理，那么下一步将会教大家如何在网络上找到们这个U盘。

    首先在浏览器打开路由器的管理页面，这个不同品牌的地址可能不同，一般在路由器的底板上会有地址说明。路由器管理页面如下：

    可以看到我的U盘已经被路由器识别出来了（我在路由器的手机端APP上开启了Samba的小程序，不同品牌这个过程可能不同，有些则不需要开启任何东西），下面就是我把U盘映射到本地的电脑上。

    这时候映射地址写luyou.360.cn即可，其他品牌可以自己查找，那么这时候的一个网络位置我们已经添加好了，下来就是创建中心文件了。

    02、创建中心文件

    中心文件的创建办法和通常的方法是一致的，这里我再重梳理一下。

    1.创建工作集，并将中心文件通过网络路径保存到指定的网络位置。

    2.通过网络位置打开中心文件，打开时注意勾选创建副本，打开之后创建自己的工作集，激活使用即可。

    经过测试，通过这种办法搭建的协同工作流程一切正常，创建中心文件的过程一定要注意对网络位置和新建本地文件这两个过程的理解。

    免费Revit教学视频。

本文来自公众号“菜鸡不赶图”

六、随机种树

想要快速随机种树咋办呢？

随机选择一种树，种树的时候按住CTRL键再点击地面种树，就会形成随机分布的效果，一次的数量大概十棵左右，这种效果在做小树林的时候比较常用。

七、人群安置

这个功能相当实用啊！（必须给我学会！！！）任何物体都可以使用这一功能。以种树为例。

随机选择一棵树，点击人群安置选项，先选择一个点出现一个面，再点击第二个点，出现参数调整表，你可以调整成你要的范围以及树的密集程度等，Lumion8的人群安置功能是可以拐弯的（lumion6只能走直线），按住CTRL你可以选择第三个点就会有第二个面延伸（第三个点靠近哪个点，面就往哪一边延伸哦），这种效果在沿街种树是相当好用的。

八、风化

如果你想要一种年代久远、材质风化的效果，这也有！

点击材质选项，底下会有风化功能选项，可以选择多种材质的风化效果，改变风化参数，就可以得到“年代久远、历经风雨”的效果啦~

九、焦距调节

Lumion中的相机焦距自动设为15，这样的透视效果会更强一些，但会显得不那么自然，因为不符合我们的人眼焦距，可以将焦距调节到30—50之间，这是比较自然的效果。

点击右下方相机，打开视口，点击拍照，就可以在图片下方调节焦距啦~

十、剖切

在lumion中可以做剖切视图吗？当然可以！

选择下方工具栏的光源和工具库，点击最右侧的设备/工具选项，第一个就是剖切工具。点击在想要剖切的物体上，左下方的工具栏可以选择旋转及移动，调整到你想要的角度。

    文章来源：科度BIM  图/文：丹丹

    巧用过滤器-临时选择构件

    我们在Revit建模过程中，对于过滤器使用是多样化的，上两节课我们讲述到两种过滤器的创建及使用方法，这节课讲解“选择过滤器”的创建及使用方法：

    同样用结构基础举例。启动功能区【管理】→【选择】→【编辑】，如图1所示：

    （图1）

    点击“编辑”，弹出过滤器的对话框，如图2所示：

    （图2）

    点击新建，进入过滤器名称对话框，新建过滤器，如图3所示：

    （图3）

    ①新建过滤器并命名：临时选择构件；

    ②勾选“选择”。

    命名完成并选择“临时选择构件”过滤器，进入到过滤器选择界面，鼠标旁有两个“+”号，如图4所示：

    （图4）

    ①：勾选多个；

    ②：完成选择；

    ③：完成过滤器操作。

    过滤器创建完成后，进入【可见性/图形替换】弹出“过滤器”对话框，如图5所示：

    （图5）

    ①：点击添加；

    ②：找到我们所创建的过滤器（临时选择构件）。

    根据自己习惯而定，将截面颜色更改，如图6所示：

    （图6）

    如果需要隐藏，将“可见性”的“√”取消，如图7所示：

    （图7）

    点击确定后，“临时选择构件”过滤器中的构件将隐藏，如图8所示：

    （图8）

    免费Revit教学视频。

    穿墙套管在管道穿越结构墙或防火分区时，对管道进行保护，REVIT自定义穿墙套管族实现穿墙套管的自动添加。该套管族放置在墙上，可以采用公制窗作为族样板创建。和创建洞口族类似。

    以公制窗为模板新建一个族文件，修改族参数为常规模型，将原来定义窗的参数删除：长度和宽度，修改默认窗台高度参数为标高。添加套管内径、套管外径和套管壁厚三个参数。

    编辑洞口轮廓，将原来的方形洞口删除，添加圆形洞口。创建一个表示套管管件的环形拉伸。并添加相关参数。

    族实例效果如图所示。

    免费Revit教学视频。

    文章来源：

    【柏慕联创BIM技术服务，文/胡林】

    问题：在revit2010及以上版本中所有体量生成方式都简化成了创建实心、空心形状，那么究竟如何才能生成如（图-1）所示的碗形体量呢？

    通过绘制参照平面进入里面中绘制如（图-2）所示的形状。

    在远离形状的位置绘制一根垂直于标高的竖线，然后框选所绘制的图形，点击创建形状中的实心形状，即可生成如（图-1）所示的碗形体量。此处要注意的就是旋转轴的绘制一定要与已有图形脱离这样才能保证生成质量和效果。

    免费Revit教学视频。

    文章来源：学天BIM学院

    木仔给大家教学了如何在Revit三维中快速观看某楼层模型，后来有学员私信木仔，想知道为什么三维视图能看见屋顶，但是这个屋顶在F2楼层平面中却看不见？

    其实这个是因为F2视图范围设置的原因！

    本期就教给大家如何修改视图范围

    在revit中如何调整视图范围？

    1、进入F2楼层平面,在属性栏里找到并点击“范围”里的“视图范围”。

    2、将“视图深度”里的标高偏移改为任意负值，点击确定。

    这样这个屋顶就会在F2楼层平面里显示出来了

    注意：剖切面之下的所有构件一定都看得见。

    免费Revit教学视频。
