1.双击Setup.part01.exe，安装软件。

证书安装：

双击rootZ.crt，选择安装证书

最后确定，下一步，导入完成。

HOST文件信息修改

3.在C:/windows/system32/drivers/etc的hosts文件里加入如下代码：

89.249.49.48 backup.lumion3d.net

89.249.49.48 license.lumion3d.net

127.0.0.1 lumion-services.lumion.com

127.0.0.1 services.lumion3d.net

如图：可以复制到桌面，用记事本打开，改好后保存复制替换host文件即可，到这里就完成了激活可以使用了。

演示图

    RevitMEP中家用冷热水和卫生设备管道在平面上的显示问题

    【第094期，文/胡林】

    问题：在MEP中家用冷热水和卫生设备管道在3Ｄ图中可以看到，平面上怎么显示出来呢？

    我们在画图时，用到管道画图，可是由于实际需要对系统划分比较明细，当画循环供回水时，平面图上都正常显示，但画家用冷热水或卫生设备管道时就总会提示下面的报错对话框：

    在可见性里模型类别人所有可见性都构上一样无效．原因是软件本身是要求家用冷热水和卫生设备系统在平面不可见的，如果想见就得设置过滤器，打开可见性设置里的过滤器，把相应的勾上就好了，如图：

    如果没有出现上面的两个名称选项可添加过虑器，设置如下图：

    Revit作为国内知名BIM软件培训交流平台,几十万Revit软件爱好者和你一起学习Revit，不仅仅为广大用户提供相关BIM软件下载与相关行业资讯，同时也有部分网络培训与在线培训，欢迎广大用户咨询。

    网校包含各类BIM课程320余套，各类学习资源270余种，是目前国内BIM类网校中课程最有深度、涵盖性最广、资源最为齐全的网校。网校课程包含Revit、Dynamo、Lumion、Navisworks、Civil 3D等几十种BIM相关软件的教学课程，专业涵盖土建、机电、装饰、市政、后期、开发等多个领域。

    需要更多BIM考试教程或BIM视频教程，可以咨询客服获得更多免费Revit教学视频。

  BIM培训网校课程目录

  Revit零基础培训教程

  BIM项目实战训练营

幕墙预埋件

预埋件，顾名思义是预先埋设于主体实体结构（混凝土梁、柱）中的金属构件，是幕墙工程中重要的组成部分。幕墙的框支承结构通过连接件固定于预埋件上，实现幕墙与主体的有机结合。平板预埋件的设计，主要遵循《混凝土结构设计规范》GB50010-2010（2015版）中规定，在各地的幕墙规范中也有篇幅做要求。





【基于Rhinoinside.Revit快速放置预埋件设计】



本文从材料选择等5个方面做梳理，并提供常规幕墙用平板预埋件和悬挑3米雨篷用埋件案例计算，供参考！



◆材料选择   ◆加工埋设  ◆埋件计算  ◆锚固修正 ◆构造要求

◆计算案例（常规幕墙与悬挑雨篷）



材料选择



受力预埋件的锚板宜采用Q235、Q345级钢。锚筋应采用HRB400（带肋）或HPB300（光圆）级钢筋，不应采用冷加工钢筋。



加工埋设



直锚筋与锚板应采用T型焊。当锚筋直径不大于20mm时，宜采用压力埋孤焊；当锚筋直径大于20mm时，宜采用穿孔塞焊。当采用手工焊时，焊缝高度不宜小于6mm，且对300MPa级钢筋不宜小于0.5，对其他钢筋不宜小于0.6，为锚筋直径。

 图一：T型手工电弧焊的构造要求  图二：穿孔塞焊的构造要求



锚筋与锚板焊接时，锚筋为HPB300级钢筋宜采用E43型焊条，锚筋为HRB400级钢筋宜采用E55型焊条；压力埋弧焊宜采用HJ431型焊剂或其他性能相近的焊剂。



表面处理：对于预埋件的表面处理目前有两种方式，一是原材料本色加工，埋设到主体梁上后，室外侧板面做防锈处理，通常为涂刷两遍防锈漆，一遍银粉漆。这样做的好处是类同于梁柱结构的主钢筋位于混凝土内，拥有良好的握裹力。



热浸镀锌+防腐处理一步到位



埋设：预埋件的锚筋应放置在构件的外排主筋的内侧。与主体均压环或避雷钢筋通过焊接或绑扎可靠连接。



埋件计算



锚板厚度

应根据其受力情况计算确定，不宜小于锚筋直径的0.6倍。常规幕墙工程的锚板厚度可取8mm~12mm。

锚筋的总截面面积As

于幕墙采用最为常规的预埋件，同时受剪力、法向拉力和弯矩共同作用，详《混凝土结构设计规范》9.7.2条。





受拉钢筋的基本锚固长度



受拉钢筋的锚固长度

锚固长度修正



1、修正一



    《混凝土结构设计规范》8.3.2条的规定：



2、修正二

依据《混凝土结构设计规范》8.3.3条的规定：当纵向受拉普通钢筋末端采用弯钩或机械锚固措施时，包括弯钩或锚固端头在内的锚固长度（投影长度）可取为基本锚固长度的60%。弯钩和机械锚固的形式（图8.3.3）和技术要求符合表8.3.3的规定。

采用第8.3.3条的修正后，不应再考虑第8.3.2条的修正。

构造要求



计算案例



一、常规幕墙用平板预埋件

1、埋件设计大样图

2、设计资料

项目地点：宁波

钢筋直径: D10

钢筋级别:

fy = 300.00 N/mm2

混凝土强度等级: C30

fc = 14.30 N/mm2

ft = 1.43 N/mm2

直锚筋布置: 2 × 3

锚板厚度: t = 10 mm

直锚筋横向间距: b = 100 mm

直锚筋纵向间距: b1 = 110 mm

外层锚筋中心到锚板边缘的距离: a = 50 mm

拉力设计值: N = 2.4 kN

剪力设计值: V = 3.4 kN

弯矩设计值: M = 0.25 kN·m

预埋件受力类型: 拉弯剪

考虑抗震: 是



3、计算结果

依据以上计算，锚筋长度取240mm，本项目梁宽250mm，满足要求。

注：现建筑梁宽200mm居多，依据浙江省《建筑幕墙工程技术标准》DB33/T 1240-2021附录A.0.8规定： 锚筋的计算总截面面积As与实际配筋总截面面积A的比值小于或等于表A.0.8中的数值时，包括弯钩或锚固头在内的锚固长度（投影长度）La可取15d，且不应小于180mm。表A.0.8中，带肋钢筋对应C30砼等级时系数为0.43，As/A=0.07，远小于0.43。结合A.0.5-2，锚筋锚固长度取200mm。



二、悬挑铝板雨篷钢结构预埋件计算书

1、设计示意图

2、设计资料

项目地点：杭州

雨蓬悬挑长度：3000mm

雨蓬主梁间距：1500 mm

钢筋直径: D16

钢筋级别:

fy = 300.00 N/mm2

混凝土强度等级: C30

fc = 14.30 N/mm2

ft = 1.43 N/mm2

直锚筋布置: 3 × 3

锚板厚度: t = 16 mm

直锚筋横向间距: b = 125 mm

直锚筋纵向间距: b1 = 125 mm

外层锚筋中心到锚板边缘的距离: a = 60 mm

拉力设计值: N = 5.00 kN

剪力设计值: V = 15.00 kN

弯矩设计值: M = 28.00 kN·m

预埋件受力类型: 拉弯剪

考虑抗震: 是



3、计算结果



当混凝土梁宽度不足时可根据《混凝土结构设计规范》8.3.3条的规定，采用弯钩或机械锚固措施进行折减计算，可取为基本锚固长度的60%:为372mm。这就要求混凝土梁宽不能小于400mm，如若条件不能满足，考虑双夹板埋件。保证设计内力不超过混凝土的冲切承载力，雨篷、采光顶的受力情况较幕墙复杂，在预埋件的计算时严格遵照《混凝土结构设计规范》GB50010-2015版执行。

公众号：宝藏分享助手  原创（仅供大家学习）

最新原创LUMION10源文件别墅！

LU10文件一个！

里边带真实参数1个！大组团1个

BIM经典案例——武汉绿地中心项目BIM应用！文末可领取Tekla钢结构模型！

一、工程概况

截图来自：BIMBase KIT 2022 R1.0

这是官网给出的BIMBase数据版图

截图来自：BIMBase KIT 2022 R1.0

截图来自：BIMBase KIT 2022 R1.0

    文章来源：

    【柏慕联创BIM技术服务，文/胡林】

    问题：我们在画带坡度管道时，有只画的那条有，当拐弯时就没有坡度了，那如何在不同接口上都有各自的坡度那怎么办呢？

    按上图画一根带坡度管道，再在平面图中画一根带坡度的管，会生成下图所示的管，可是并不会出现坡度，那我们需要把多余的管删掉，如右下图所示：

    再选一个想要的坡度在三通地那个空口上画出来就生成带坡度的管了。如下图所示：

    问题：

尝试启动Revit时，程序无法启动并发生崩溃，出现以下错误：

    “应用程序中YYYYY的位置出现未知软件异常XXXXXX”。

    Revit日志文件记录如下行：

unhandledExceptionFilter在非主线程中执行（id=12024,tag=<空>:[was]）。ExceptionCode=0xe0434352ionFlags=0x000001ExceptionAddress=00007FFE34B6A799

‘0:<API_SUCCESS{StartingExternalApplication:WorksharingMonitorLaunchApp,Class:WorksharingCommand.WorksharingApp,Vendor:ADSK(Autodesk,subscription.autodesk.com),Assembly:C:ProgramFilesAutodeskWorksharingMonitorforRevit2019WorkSharingCommand.dll}’0:<Exceptionoccurred’C25-Jun-Jun-20202020202020202016:4:160:15.787;0:<ExceptionCode=0xe04352ionFlags=0x0000001ExceptionAddress=00007FFE34B6A799’0:<[00002ef8]BC:0,0,1’0:<系统(MB)[可用/总计][Revit内存使用量(MB)]’0:<RAM统计信息：58076/65452474=使用中474=峰值’0::[是]）。

    原因：

Revit安装损坏或第三方进程干扰Revit。

    解决方案：

要识别并解决此问题，请执行以下疑难解答步骤：

1.禁用Revit附加模块并运行其他测试。注意：某些附加模块无法按照链接中所述暂时禁用。如果在执行这些步骤后重新启动Revit，功能区上仍显示附加模块，则需要卸载这些附加模块才能单独启动Revit才能正确测试。

2.暂时禁用防病毒或Windows安全服务，以测试Revit在启动时是否正确启动。如果是，这是一个指示器，指示这些程序正在阻止Revit—需要相应地指定例外。注意：收集并分析进程监视器(ProcMon)日志有助于识别受影响系统上的干扰进程。

3.如果上述测试不允许启动Revit，请完全卸载Revit，然后重新安装。

在暖通空调中，有一些风口是直接安装在墙上的，而非送风管上，比如楼梯间的正压送风系统,MEP系统中没有基于墙的风管末端，那么如何在MEP中实现将风管末端添加在墙上——采用自定义族方式即可实现，下图所示为笔者制作的基于墙的风管末端的效果。

    MEP中提供了很多族样板文件，用来供使用者根据需要定制需要的构建，其中基于墙的族有窗和门族，制作基于墙的风口的思路就是利用窗或门族基于墙的特性，使我们创建的风口能直接向门或窗一样直接添加在墙上，简单介绍一下制作该风口族的关键过程，该方式类似于洞口的制作。

新建一个自定义族文件，族样板中选择公制窗。

    进入族编辑器，在三维视图中可以看到一个已经带有洞口的墙，此洞口即为我们要创建的风口。

    默认该族属于窗族，我们将其族类别修改为风管末端——打开族类别和族参数对话框，选中风管末端，点击确定关闭对话框。

    为了使风口更加形象，我们给风口添加百叶栅格，为了将该风口族参数化，提高重用率，我们需要修改其参数。打开族类型对话框。可以看到参数中已经添加了机械——风量一栏，并且有高度、宽度和默认窗台高度的参数，我们将默认窗台高度修改为风口标高。

    添加百叶栅格，导入一个已经做好的百叶栅格族，采用阵列的方式添加栅格，并将栅格数量和风管高度相关联，使栅格数量能自动根据风口高度改变数量，步骤略。

    将其添加到系统中进行测试。

文章来源：广筑BIM咨询

    如何利用阶段高效管理模型？？？

本篇主要介绍如何利用REVIT高效的管理模型，根据项目的不同类型，可以适当地选择利用REVIT阶段的功能来实现项目模型的规范化及标准化。

首先我们来认识下阶段：

    一、什么是阶段

项目本身周期复杂，为了方便管理各阶段模型，简化各视图显示效果，在REVIT中可利用阶段化来实现这一目的。

    1.1工程阶段

1.1.1工程阶段可以表述为项目的生命周期、实施流程，也可表述为项目的各个单项工程，阶段化可用于以下项目类型：

    按工程施工流程分类

a)主体结构

b)装饰外墙

c)室内装饰

    按工程性质分类

a)现有工程

b)拆除工程

c)改建工程

    按照专业分类

a)结构工程

b)建筑工程

c)水电工程

    按设计流程分类

a)方案模型

b)设计变更模型

c)竣工模型

下面以主体结构的施工顺序为例来展开说阶段化的应用，其他项目类型可以此为例。

    （a）默认工程阶段

    ▼▼▼

    （b）主体结构施工流程

    注意工程阶段是严格遵守工程顺序，每个阶段不能删除，只能通过上下合并或者在前后方插入工程阶段。

    1.2阶段过滤器

阶段过滤器是一种可以应用于视图的规则，根据图元的阶段状态（新建、现有、已拆除或临时）控制图元的显示。

    （b）默认阶段过滤器

    1.3图形替换（阶段状态）

每个视图可显示构造的一个或多个阶段，可以为每个阶段状态指定不同的图形替换。类似于图形在视图中的显示样式，根据项目需求修改图元的显示样式。

    二、阶段化的应用

    2.1模型显示效果

    ▼▼▼

    2.2项目浏览器阶段化运用

右键项目浏览器下“视图（全部）”，选择项目浏览器组织，勾选项目浏览器下的“阶段”即可，复制视图选择相应的阶段，注意保证视图的阶段与所命名的阶段一致。

    2.3明细表阶段化运用

除了对模型的图元进行阶段化运用之外，还可以将阶段运用在明细表中，提取各层混凝土体积、二次构件体积以及门窗面积等。

这类用法也多用于对于改造工程和扩建工程中。

打开REVIT，打开菜单：新建→族，新建以“公制常规模型”为样板一个族文件，进入族编辑器。

    我们目的是创建参数化的“风口族”，我们需要至少风口长度和风口宽度两个参数，可根据项目需要由用户临时设置，还需要该风口能自动附着到风骨上，并且根据风管大小自动变换连接部件的大小。现给族添加两个控制风口大小的参数：风口宽度和风口大小。打开族类型对话框，在“参数”栏下选择“添加”，在参数类型对话框中输入”名称：风口长度“，其它项默认。同样的方法创建“风口宽度”参数。

    因为要创建侧送风风口，因此打开“前”立面视图，默认此视图中显示参照标高，可将其隐藏，防止误操作，并选中水平参面，将其锁定。默认有两个垂直的参照平面，在分别在这两个参照平面左右上下添加一个参照平面。并对其进行标注，注意用EQ命令将其它们以中心参照面平分。

    1、将上下两个长度标注指定给“风口长度”和“风口宽度”两个参数。

    用此四个参照面围城的矩形创建一个拉伸，边框厚度暂定为10mm，注意将外边锁定在对应的参照面上，确定风口的基本外形。平面视图，前立面视图和三维视图分别如下。

    能够自动插入到风管的只有“风管管件”的族类型，因此，为了将风口能够自动插入到风管中，需修改默认的族类型。族编辑器中默认打开“默认标高”平面视图（也是默认的工作平面），因为需要创建“风口末端”类型的族文件，因此需要修改族类型。打开族类别和族参数对话框，可以看到当前默认的族类别为“常规模型”，因为样板文件我们选择的是公制常规模型，将其类别改为“风管附件”。并将部件类型给为“插入”。

    现在来创建一个风口和风管的连接部件。在平面视图中再添加两个参照平面。并添加一个风管宽度的实例参数，为了跟风口宽度和风口高度两参数有所区别，将其分组方式设置为“构造”。并将刚才创建的拉伸的一边锁定在下最下边参照面上。

    同样在前里面视图中添加两个参照面，并添加风管高度实例参数。

    风口添加一个厚度数量，控制风口伸出风口的长度。

    在左里面视图中创建一个拉伸，并将边框锁定在对应的平面上。给刚创建的拉伸添加风管连接件。将风管高度和风管宽度与风管连接件相关联。

    载入到项目中进行测试。

    使用自适应阵列给风口添加栅格，并添加材质参数，方便在项目中控制其外观，最终的族如下所示。

    步骤图文详解

    入门级

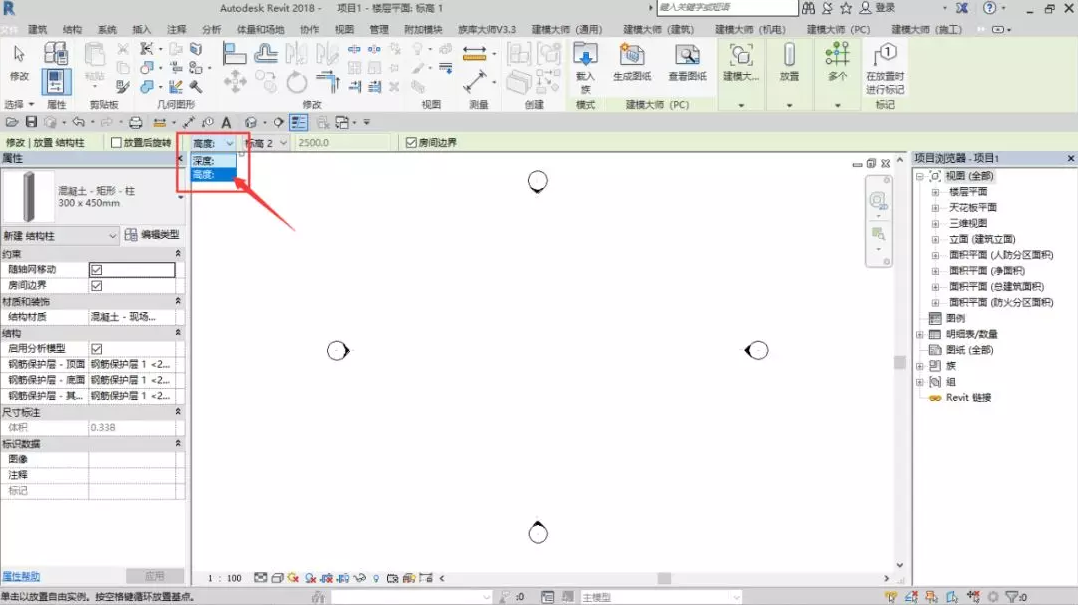

    1、点击结构选项卡下结构柱命令（快捷键CL），在选项栏里将深度改为高度。

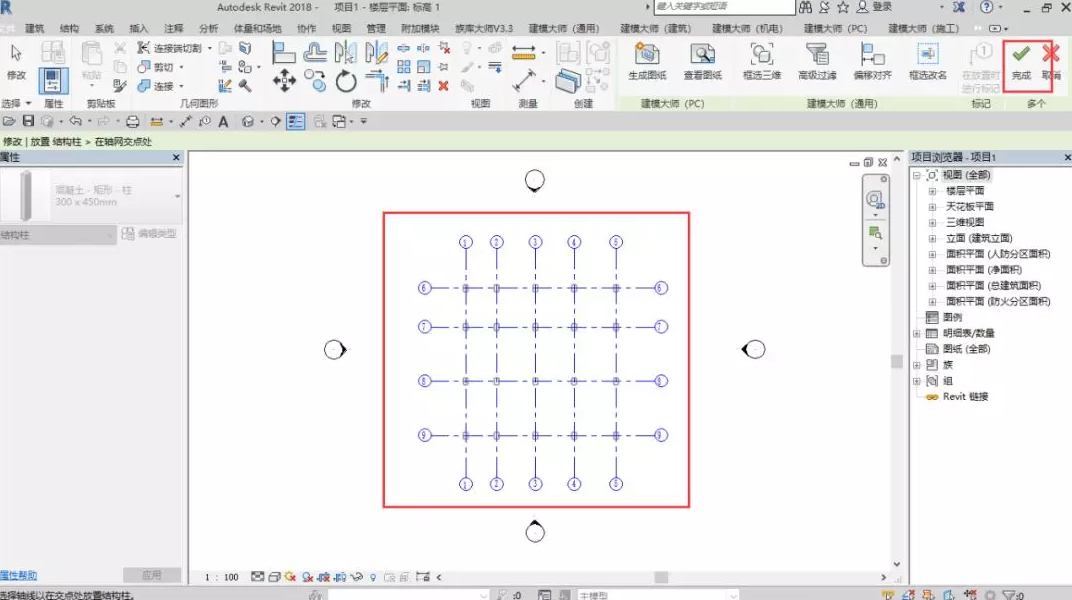

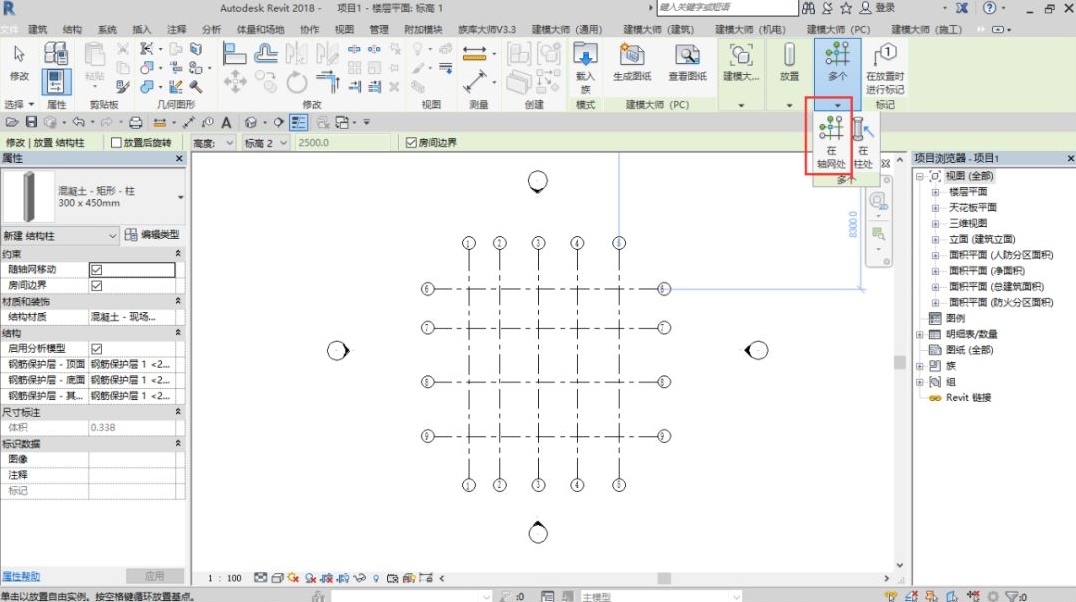

    2、选择多个–在轴网处放置命令，选择相应柱放置位置的对应轴网，点击完成。

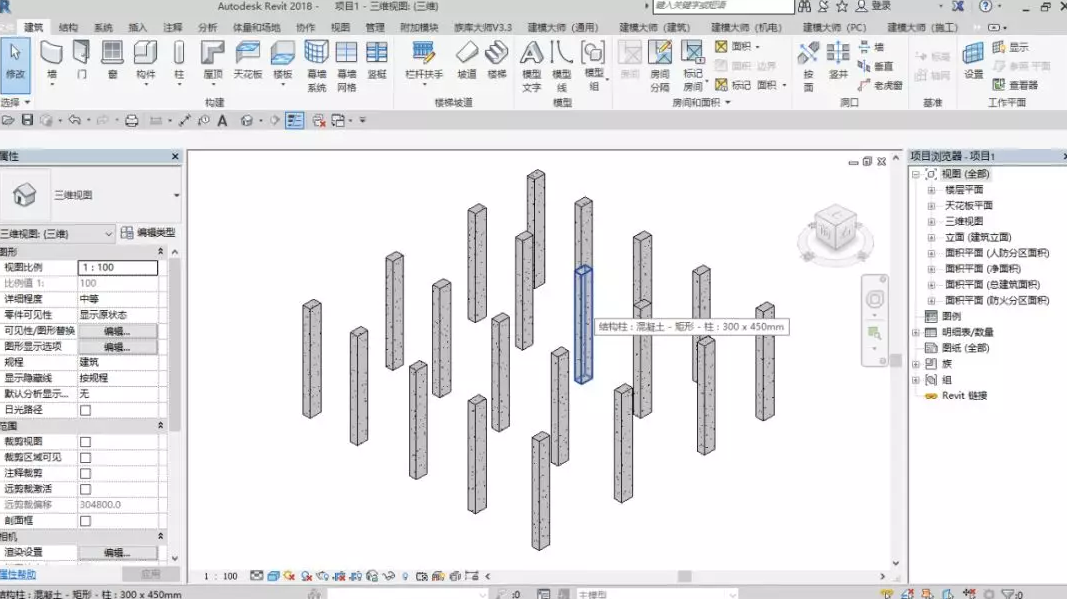

    3、到三维视图中查看生成构件状况。

Revit中自带的项目参数有时并不足以使我们记录项目信息，故需要在项目中创建共享参数，如：“安装单位”、“安装负责人”、“设计负责人”等。

1、在菜单栏中找到“管理”选项卡，点击“共享参数”。

    2、创建共享参数。

    3、选择合适的路径新建文件名并进行保存。

    4、新建参数组，根据需要对其进行命名。

    5、新建参数。

    6、此时，需要将创建完毕的共享参数添加到项目参数中。

    7、再勾选需要添加共享参数的类别，即创建完毕。

在Revit日常使用过程中，常常会遇到这种烦恼：花了很大力气调整出来的材质，却只能用在某个项目上。虽然可以通过项目标准来传递，但每次项目调整都比较麻烦，且经过多次项目的传递，材质会越来越多也更杂乱，不易管理。今天在这里教大家如何搭建自己专属的材质库，可以不受项目、软件版本甚至电脑的限制，走到哪里带到哪里。

1、打开材质浏览器，点击左下角“创建、打开并编辑用户定义的库”；

    图1打开材质浏览器

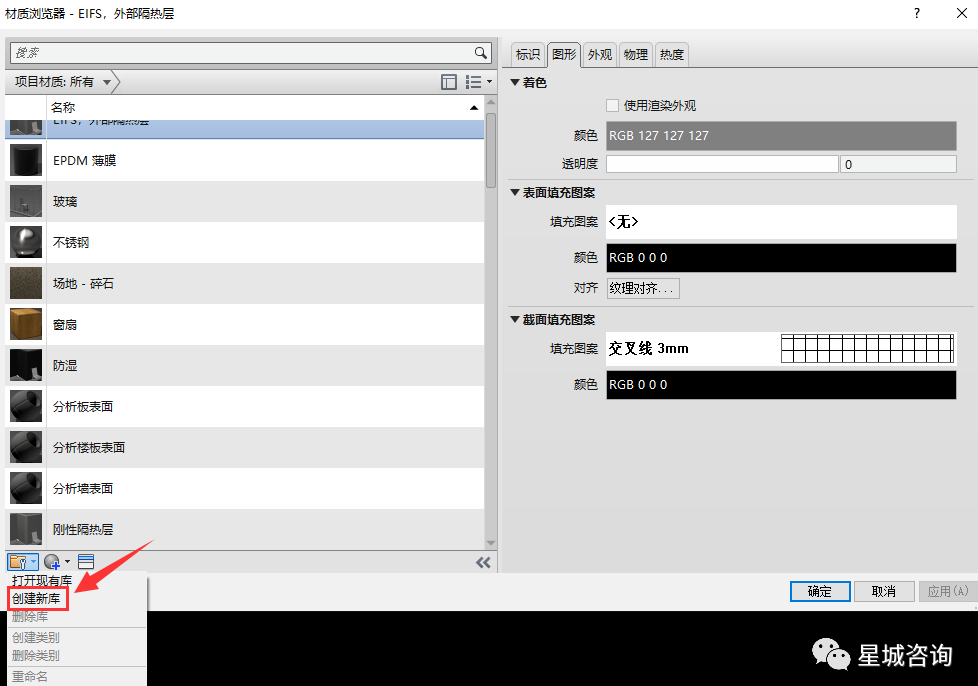

    2、在下拉列表点击“创建新库”；

    图2创建新库

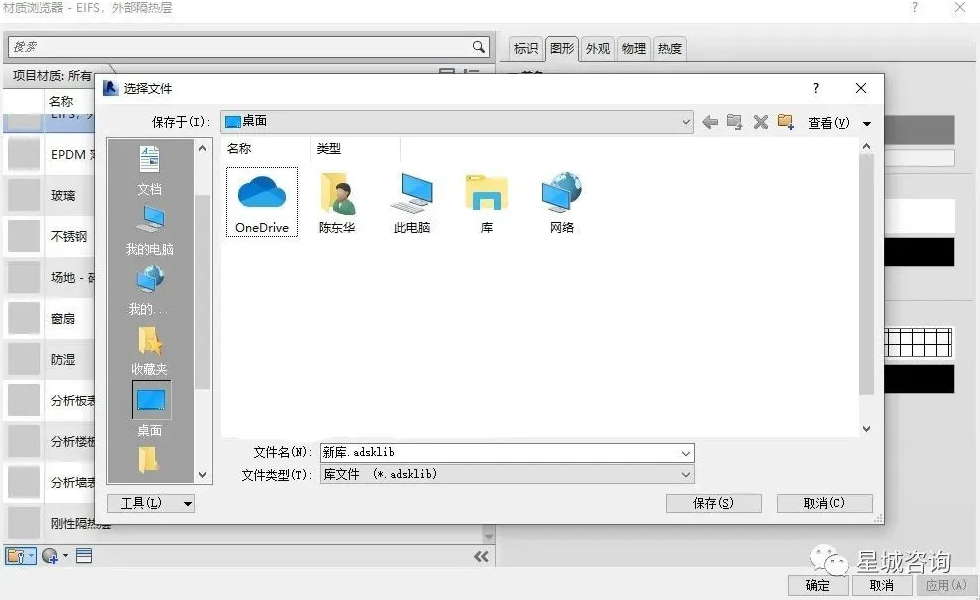

    3、自定义新库位置并命名（将其置于服务器，可以共同使用，便于推行项目标准化）；

    图3自定义新库位置及命名

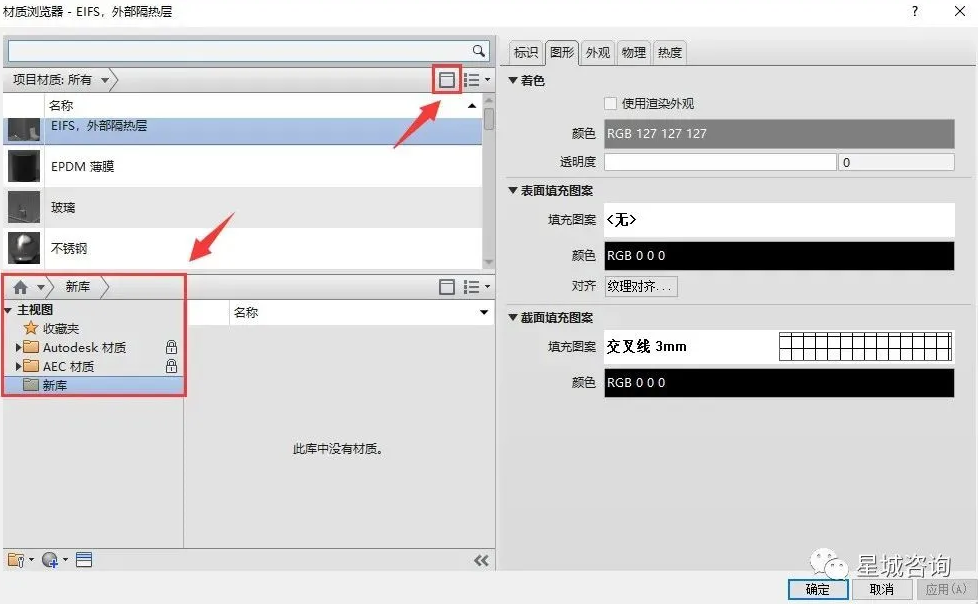

    4、点击“显示/隐藏库面板”，在库面板下拉列表中可以切换材质库；

    图4切换材质库

    5、选择想要添加到新库里面的材质，右击“添加到”新库中（或直接拖拽到新库中）；

    图5添加材质到新库

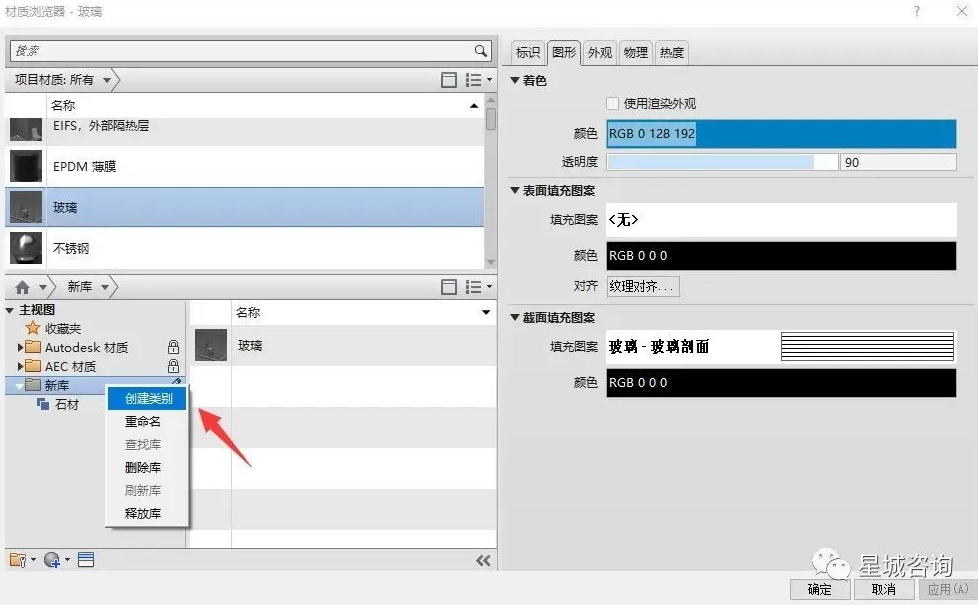

    6、在新库上右击，选择“创建类别”可对材质进行分类，直接拖拽材质至想要分类的类别中即可；

    图6对新库材质进行分类

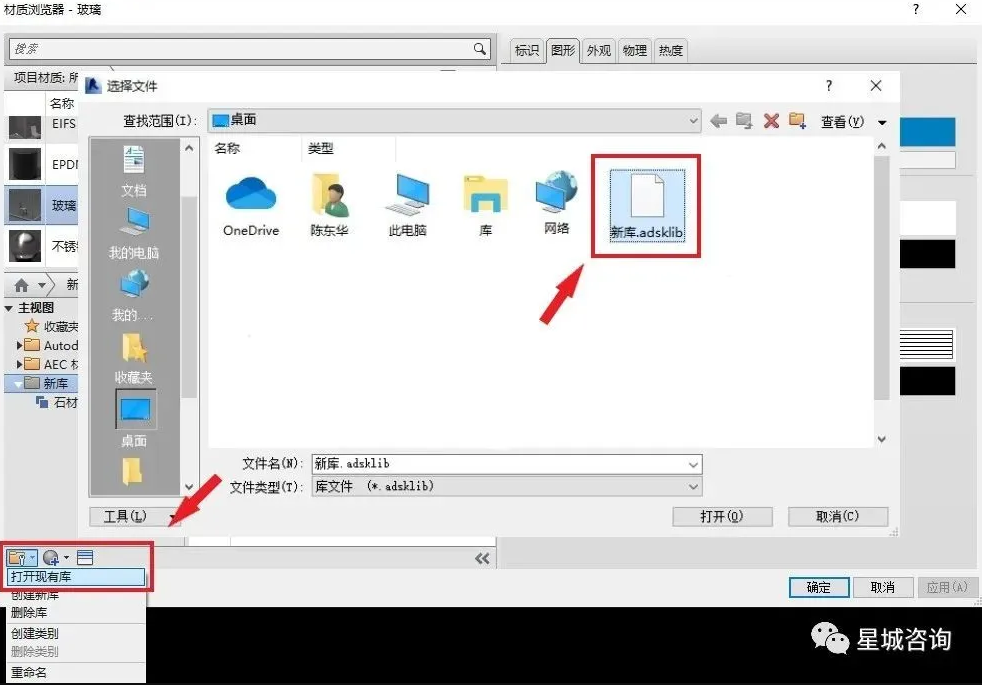

    7、到这里，属于自己的材质库就创建完成了。在需要切换软件版本或电脑时，直接在材质浏览器中点击“打开现有库”即可。

    图7打开现有材质库

用于选择梯段构件工具和选择选项的步骤对于所有类型的梯段都相同。请参考下列步骤以选择适当的工具和指定初始选项，然后参考需要创建的梯段类型的特定过程。

(1)依次单击“结构”选项卡→“楼梯坡道”面板→（楼梯(按构件)）。

(2)在“构件”面板上，确认该梯段处于选中状态。

(3)在“绘制”库中，选择下列工具之一，以创建所需的梯段类型：

    (4)在选项栏上：

梯边梁外侧：左(1)

梯段：左(2)

梯段：中心(3)

梯段：右(4)

梯边梁外侧：右(5)

对于“定位线”，为相对于向上方向的梯段选择创建路径：

    根据您要创建的梯段类型，这可以帮助更改“定位线”选项。例如，如果要创建斜踏步梯段并想让左边缘与墙体衔接，请为“定位线”选择“梯边梁外侧：左”。

对于“偏移”，为创建路径指定一个可选偏移值。例如，如果为“偏移”输入3″，并且“定位线”为“梯段：中心”，则创建路径为向上楼梯中心线的右侧3″。负偏移在中心线的左侧。

请为“实际梯段宽度”指定一个梯段宽度值。此为梯段值，且不包含支撑。

默认情况下选中“自动平台”。如果创建到达下一楼层的两个单独梯段，Revit会在这两个梯段之间自动创建平台。如果不需要自动创建平台，请清除此选项。

在“类型选择器”中，选择要创建的楼梯类型。必要时，可以稍后再更改该类型。

（可选）可以指定梯段实例属性，例如“相对基准高度”和“开始于踢面/结束于踢面”首选项。在“属性”选项板中，选择“新建楼梯:梯段”，并根据需要修改实例的属性。

    （可选）在“工具”选项板上，单击栏杆扶手（默认情况下，在创建梯段时会自动创建栏杆扶手。）：

在“栏杆扶手”对话框中

(1)选择栏杆扶手类型，如果不想自动创建栏杆扶手，请选择“无”。还可以在以后根据需要添加栏杆扶手。

(2)选择以确定栏杆扶手在踏板或梯边梁上的位置。

(3)单击“确定”。

注意在完成楼梯编辑部件模式之前，不会看到栏杆扶手。按照需要创建的特定梯段构件类型的步骤操作（在“相关主题”中列出）。

本篇文章主要介绍如何使用CAD软件对图纸进行分割拆分，具体的步骤如下。

1、用AutodeskCAD打开图纸，如下图所示。

    2、在命令行中输入命令“W”，之后输入键盘的“Enter”键（即回车键），进入导出块的命令对话框。

    3、修改相应的文件路径，点击确定，完成导出。

    4、打开导出的块图纸进行查看。

    5、依次分别按上述方法导出其他部分图纸。

    文章来源：

    【柏慕联创BIM技术服务，文/胡林】

    当不同标高的管道(风管)有交叉时，CAD中习惯上会显示管道之间的遮挡，那么在Revit中如何控制交叉管道（风管）之间的遮挡呢？

在“机械设置”对话框中，有一个公共选项“隐藏线”，用来控制管道及风管单双线的遮挡显示。

如果勾选“绘制MEP隐藏线”，将按照“隐藏线”选项所指定的线样式和间隙来绘制管道，图1为不勾选“绘制MEP隐藏线”的效果，图2为不勾选

“线样式”用于控制勾选“绘制MEP隐藏线”情况下，遮挡线的样式。图2为“MEP隐藏线”线样式，图3位“隐藏线”线样式效果

    图1

    图2

    图3

    “内部间隙”、“外部间隙”、“单线”这三个选项用来控制在非“细线”模式下隐藏线的间隙.图4为更改“内部间隙”、“外部间隙”值之后的变化，图5位更改“单线”值之后的变化。

    注意：要想达到图所示效果，有四点需要注意：

当前视图是在粗线模式下；

当前视图为“机械”“卫浴”及“电气”中的一种；

当前视图属性栏中“显示隐藏线”一项设置为“按规程”；

当前视图的视觉样式为“隐藏线”模式。

来源丨益埃毕教育

在Revit建模过程中，有时候不能直接运用开洞命令对梁、柱等构件开洞，一般可以编辑族，直接开完洞再载入到项目中。如果开洞构件的类型比较多（比如有梁有柱还有其他的一些类型），会比较慢，下面介绍一种可以直接对所有构件都能开洞的一种方法。

1、新建一个基于面的公制常规模型，切换到前立面，点击“创建”面板下“空心放样”命令，并创建一个参照平面将空心放样的路径的两个端点分别与对应的参照平面对齐并锁定，然后添加一个角度参数，一个高度参数，如图所示。

    2、点击“完成”，再点击“编辑轮廓”切换到三维视图，拾取两条参照平面，然后再绘制两条边线，标注间距，并对应添加参数，如图所示。

    3、点击两次完成，然后用空心放样剪切一下的主体，就可以的到如图所示的空心形状。

    4、将所建的族保存，然后载入到项目中，放置在需要开洞的梁柱等构件的面上就可以给梁、柱等构件直接进行开洞，并且参数是可以调整的，如图所示。

    意义：通过学习上述文章，当需要在梁、柱等构件开洞时，利用上述方法，省去了很多不必要的麻烦，加快建模速度。

-END-

也有网友为了玩这个游戏，自学了城市规划相关知识！如果你是在校学生，不知道这个专业的设计流程，玩一玩这个游戏或者会建筑相关设计会又更深层次的体会

相关推荐: 【巴尔干建筑师】 建筑结构机电（MEP）相结合的酷3D图REVIT教程

【巴尔干建筑师】 建筑结构机电（MEP）相结合的酷3D图REVIT教程 源地址 ：https://www.youtube.com/watch?v=Eklil_NRZvU&t=922s 原标题：Architecture / Structure / MEP…

这周我们主要讲管道参数设置，其中包括机械设置以及管道类型设置，通过这些设置，使得我们所建立的模型更符合施工规范标准，以及现场实际施工情况，同时也可以为我们后期的系统模拟提供精准的数据支持。

    一、机械设置

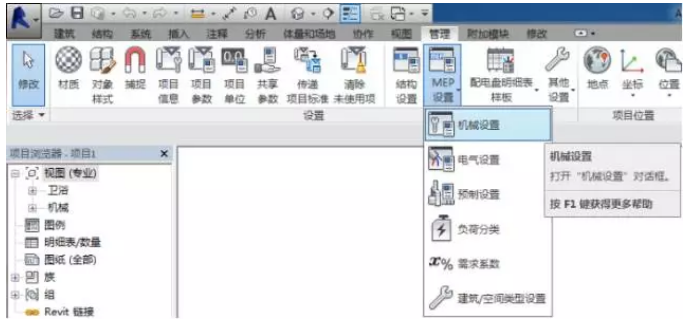

打开“管理”选项卡-“MEP设置”-“机械设置”-按钮，如下图所示：

    1.1管道连接角度设置

打开“管道设置”-“角度”，选择“使用特定的角度”然后把我们不需要的角度中的勾给取消掉。如下图所示：

    1.2管段和尺寸设置

选择管段和尺寸，点击“新建管段”。

    选择“材质和规格/类型”-选择材质，新建焊接钢管材质，规格/类型填写为无缝钢管的规范名称GB/T8163，然后点击确定。

    由于原有的尺寸规格是系统自带的PE管的规格，所以我们需要把原有的删除，然后新建尺寸，按照规范要求填写公称直径、内径以及外径，如DN250的焊接钢管，选用273*7mm规格，设置如下图所示：

    1.3流体参数设置

在“管道设置”-“流体”命令里，我们可以设置流体参数，通过新建温度，并且将此温度所定义的动态粘度以及密度进行设置，以便后期进行系统分析。并且我们还可以新建其他的流体，如R22，R14等。

    二、管道类型设置

如株洲东帆国际大厦项目，消防专业消火栓给水系统，管材采用热镀锌钢管，DN＜100时，采用螺纹连接，DN≥100，采用沟槽卡箍连接。

    单击“系统”选项卡-“管道”按钮，单击“编辑类型”打开“类型属性”对话框，点击复制按钮，重新命名为“内外热镀锌钢管-卡箍”。

点击“管段和尺寸”命令，参照“1.2管段和尺寸设置”，创建管段“内外热镀锌钢管”，并按照内外热镀锌钢管规范要求，设置相应管道尺寸的内径外径。

单击“布管系统配置”-“编辑”，修改“管段”，选择我们所创建的管段“内外热镀锌钢管”。

点击“载入族”命令，载入我们所创建的“螺纹-弯头”“卡箍-弯头”族。“弯头”命令下将原有的“弯头”族修改为“螺纹-弯头”，最小尺寸选择15mm，最大尺寸选择80mm，通过“添加行”命令添加“卡箍-弯头”，最小尺寸选择100，最大尺寸选择250。

“三通”以及“四通”的设置与“弯头”类似，不一一细说。设置完后如下图所示：

系统族是Revit中预定义的，用户不能将其从外部文件中载入到项目中，也不能将其保存成独立的文本文件，如需将系统族的类型重复使用，需要借助两个项目间的传递功能。具体步骤如下：

在同一个Revit程序中同时打开两个项目（所需系统族所在文件、需要传递到的文件）；

在需要传递到的文件中，选择功能区“管理>传递项目标准”如图106。

    图106传递项目标准

    在弹出的窗口中（如图107），在“复制自”下拉列表中选择系统族所在的项目文件名，在类型列表中选择要传递的系统族类型。

    图107“传递项目标准”窗口

    要选择所有项，可单击“选择全部”。一般做法是仅勾选需要传递的标准，以免造成大量项目设置的变更。但有些相关的设置项需一起传递，如视图样板，需与过滤器、填充样式一起传递才能形成配套的效果。

确定后，所选的系统族类型就会传递到当前项目文件中了。如果显示“重复类型”对话框（图108），则可以根据实际情况选择覆盖或仅传递新类型。

    图108：重复类型对话框

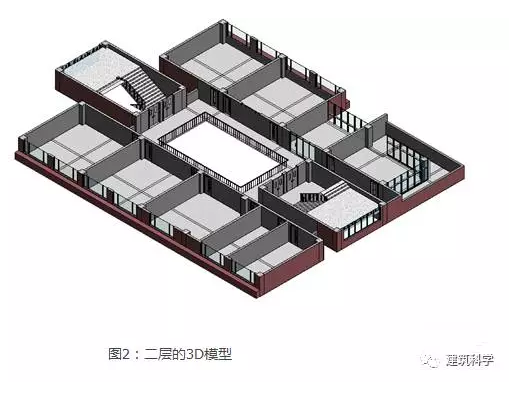

对于一栋多层建筑，在Revit中，默认的三维视图都是显示整个建筑所有层的3D模型(如图1所示)，如何显示某一层的3D模型呢(效果如图2所示)?

    解决方法：

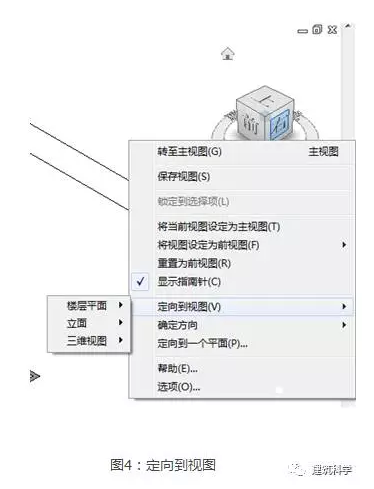

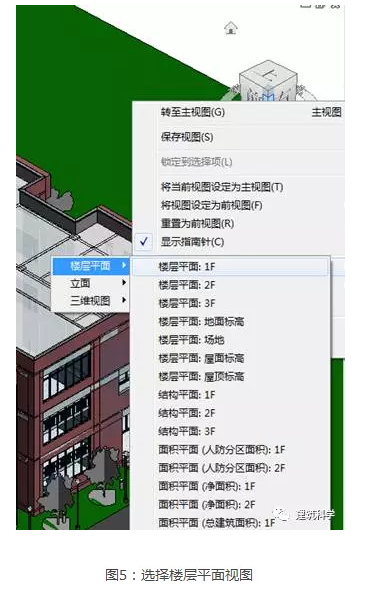

1、在三维视图模式下，在ViewCube上点鼠标右键

    2、在弹出的菜单中，将鼠标移至“定向到视图”

    3、再将鼠标移至“楼层平面”，选择你想显示的楼层即可

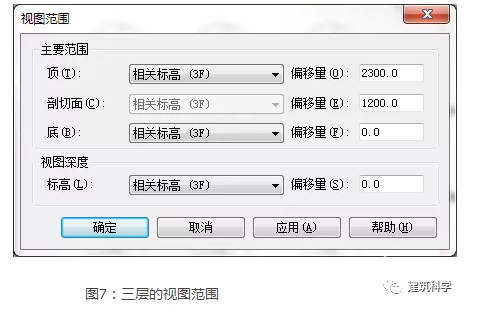

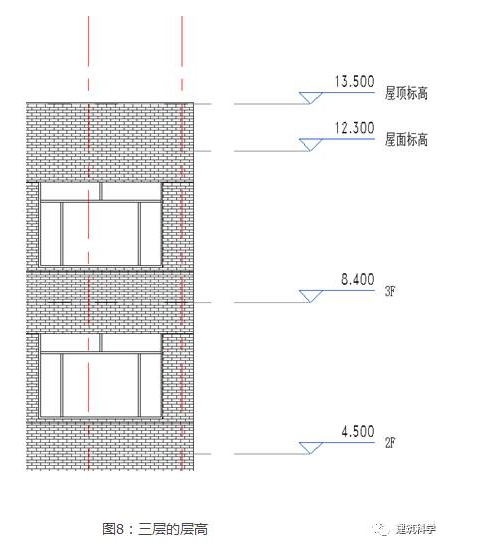

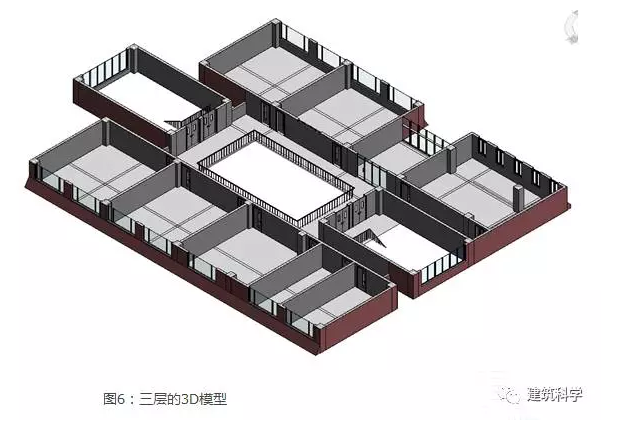

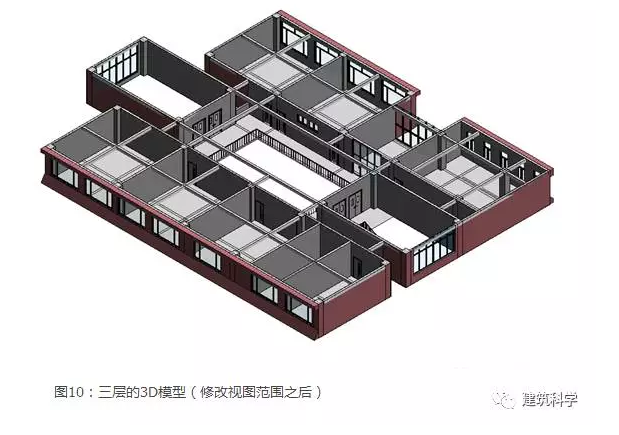

    4、本例中选择了“楼层平面：3F”，效果如图6所示。从图中可以看出窗户都被切掉了一部分，这是因为在楼层平面视图中，“楼层平面：3F”的视图范围顶部只到2300(如图7)，而三层的层高为3900(如图8)。通过调整“视图范围”，可以改变本层3D模型的显示范围。例如顶部偏移量改成3500(如图9)，三层的3D模型变成如图10所示。(提醒：调整“视图范围”后，必须按1~3的步骤重新操作一遍，3D模型才会更新)。

Revit直接导出PDF图纸进行打印时，会出现线条模糊的情况，使图纸不便于区分。下面，小编将和大家一起学习如何设置使Revit导出图纸线条更清晰。

1、点击R图标，点击打印选项。

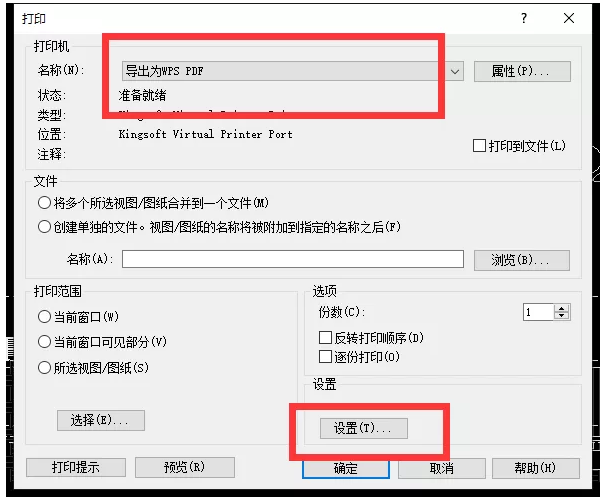

    2、将打印机设置为导出为PDF格式，点击左下方设置。

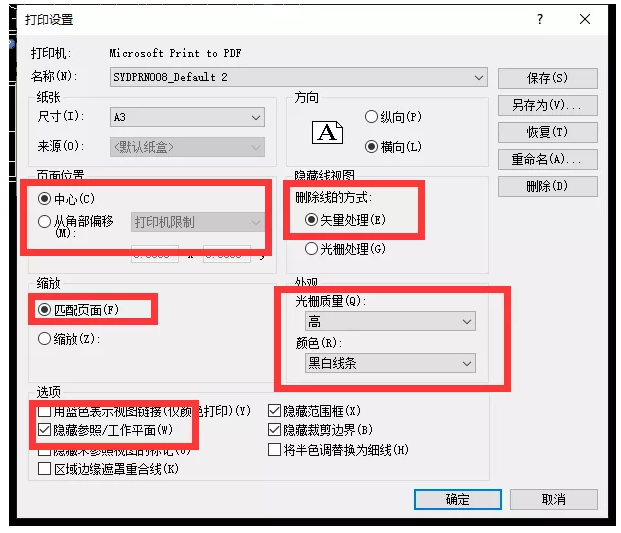

    3、进入打印设置界面，根据下图对颜色、隐藏线等选项进行设置。

    4、点击打印导出图纸即可获得线条清晰的图纸。

    文章来源：

    【柏慕联创BIM技术服务，文/胡林】

    问题：在MEP中家用冷热水和卫生设备管道在3Ｄ图中可以看到，平面上怎么显示出来呢？

我们在画图时，用到管道画图，可是由于实际需要对系统划分比较明细，当画循环供回水时，平面图上都正常显示，但画家用冷热水或卫生设备管道时就总会提示下面的报错对话框：

    在可见性里模型类别人所有可见性都构上一样无效．原因是软件本身是要求家用冷热水和卫生设备系统在平面不可见的，如果想见就得设置过滤器，打开可见性设置里的过滤器，把相应的勾上就好了，如图：

    如果没有出现上面的两个名称选项可添加过虑器，设置如下图：

    庑殿顶即庑殿式屋顶，据《周礼·考工记》载，“商人四阿重屋”，即早在商朝，已有四阿屋顶，但只是四坡水的茅草房而已。庑殿顶是汉族传统宫殿建筑的屋顶中以重檐庑殿顶、重檐歇山顶为级别最高，其次为单檐庑殿顶、单檐歇山顶。佛殿、皇宫的主殿等重要的建筑是采用重檐庑殿顶，是最尊贵的形式。由于屋顶有四面斜坡，又略微向内凹陷形成弧度，故又常称为“四阿顶”，宋朝称“庑殿”，清朝称“庑殿”或“五脊殿”，日语称寄栋造（假名：よせむねづくり），是中国、日本、韩国等中华文化圈国家古代建筑的一种屋顶样式。在中国是各屋顶样式中等级最高的，高于歇山式。唐朝时和日本也见于佛寺建筑，明清时只有皇家和孔子殿堂才可以使用，之后常用于各类别建筑。本期的技术篇中我将带大家学习用Revit创建简易庑殿顶的方法。

    1.创建一个新项目，本次演示中的项目只是的一个围墙，大家以后在应用中依据情况而定。三维视图下创建好了之后择建筑选项卡中的屋顶下拉选中拉伸屋顶。

    2.在接下来跳出的工作平面中选择拾取一个平面点击确定。

    3.之后选择我们的墙体中较短的一面墙体，在跳出的标高中选择标高2，也就是我们绘制屋顶的标高。然后将视图跳转到南立面图。为了方便作图可先做出参照平面，做出墙面的中线。

    4.然后开始画屋顶，选择绘制图框中的起点-终点-半径弧画弧，做出其中一半的屋顶轮廓，再由镜像命令完成另一半的屋顶轮廓，确定生成。然后转到三维视图，将屋顶两端拉出悬挑。

    5.再选中新建的屋顶，点击上方垂直洞口命令，视图选择标高2，再选中新建的屋顶，点击上方垂直洞口命令，视图选择标高2。

    6.然后如图做出一个三角形的洞口（在这之前可以根据之前的参照平面做出三角形顶点所在中线，便于确定三角形）。然后选中三角形洞口选择镜像到另一端，点击确定生成洞口。

    7.在把视图跳转到三维模式就可以看到我们这个侧面部分的屋顶就完成了，接下来我们来做洞口位置的屋顶。再次重复建筑选项卡中的屋顶下拉选中拉伸屋顶，跳出选项卡中选择拾取一个平面选中一个平面，跳出选项卡中选择建立屋顶标高，选择标高2，点击确定。选择西视图。

    8.然后选择绘制中的拾取线条命令，拾取屋顶侧面曲线边缘线条然后确定生成屋顶，再转到三维视图将侧屋顶拉长，超出来一部分。

    9.接下来我们再次用到垂直洞口命令，我们选中刚生成的这面屋顶，点击垂直洞口命令，视图转到标高2。

    10.如图绘制一个洞口，点击确定，生成屋顶。（注意在绘制该洞口的时候中间顺着三角形轮廓划线，两侧超出该屋顶即可）。

    11.再由镜像复制到另一侧即可。

    12.在将视图转换到三维视图中就可以完整地看到我们的庑殿顶就完成了。
