今天我们来学习梁柱节点的绘制。在钢结构之中有很多节点，梁柱节点只是其中之一，然而在Revit中绘制这些节点方法都是类似的。所以今天我们就来学习一下梁柱节点的绘制，有兴趣的小伙伴可以去试一下其他节点的绘制。

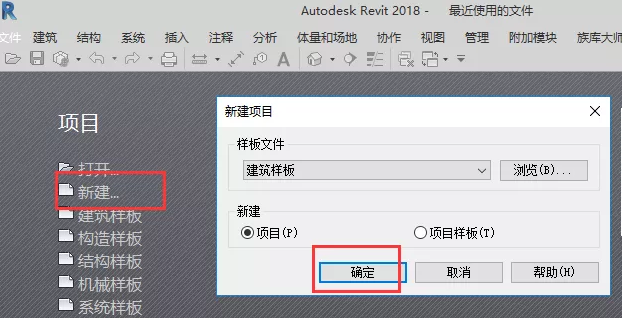

1.首先打开Revit选择建筑或者结构样板。绘制一个钢柱和一个钢梁如图所示。

    2.接下来我们开始绘制节点之中的连接板，连接板我们额可以在族里面去画。新建一个族基于面的常规模型样板，选择拉伸命令绘制一个如图所示的构件（尺寸合适即可），然后将这个构件的材料改成钢材。

    3.在调整号材料和尺寸之后把连接板载入到项目之中，放置在一个合适的位置并经过镜像和移动旋转等之后得到下面这个样子。

    4.接下来就是画螺丝了。同样是新建一个基于面的常规模型，然后选择拉伸命令绘制四个相同的六棱锥，在这个时候一定要注意你放置的地方同一组螺丝之间的距离。最后把材质改成钢材载入到项目如图所示。

    5.同样的方法在选择画另外一组螺丝，新建一个基于面的常规模型，然后选择拉伸命令绘制四个相同的六棱锥。载入到项目中，选择复制和镜像命令。

    6.最后做出成果如下图。注意：螺丝之间的距离,材料,连接板和螺丝尺寸。梁柱节点只是钢结构节点之中最简单的一种，但是很多节点都是类似的。

    今天的技术篇就分享到这里了，咱们下期再见。

在Revit中预制零件除了可以解决预制管段和管件的拆分设计问题外，还有一个非常实用的功能：解决支吊架的自动创建问题。创建过程中，支吊架的尺寸和长度都是可以自适应的，而且可以自动延伸至结构底部。

今天，跟给大家分享一下支吊架的创建和设置技巧。

    1.创建支吊架

在MEP预制构件窗口中，将族选项设为“Hangers”：

    选择需要的支吊架类型，在相应的风管或管道上点击创建：

    2.支吊架尺寸的自适应

所有的预制支吊架都是支持尺寸自适应的，但必须先将管道转化为MEP预制管网（普通的MEP管线是不会自适应的）。

它会根据风管或管道的宽度调节自身长度，更为方便的是还可以附着到结构底部，包括：楼板、梁和屋顶：

    即使移动管道，这些关系依然会被保留：

    3.支吊架的尺寸调整

在视图中选中支架可以通过几个控件调整支架的尺寸参数，包括：吊杆之间的距离、横担的长度、支架的方向等等，另外两个链接图标还可以独立控制单个吊杆与结构的依附关系。

    —END—

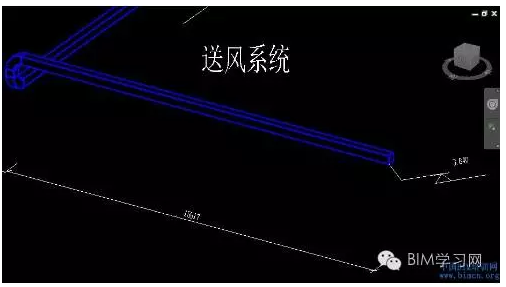

当我们进行风管尺寸检查时，项目小，风管数量小我们可以逐个点击检查。但是当遇到大项目时，逐个点击检查会比较浪费时间。今天教大家一个快速检查风管尺寸的方法，快来看看吧！

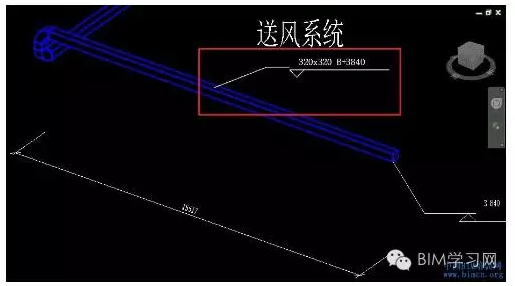

1、创建族，公制常规标记。

    2、打开族样板，找到组类别和族参数；过滤器列表勾选机械，电气，管道；点击风道末端标记，确定。

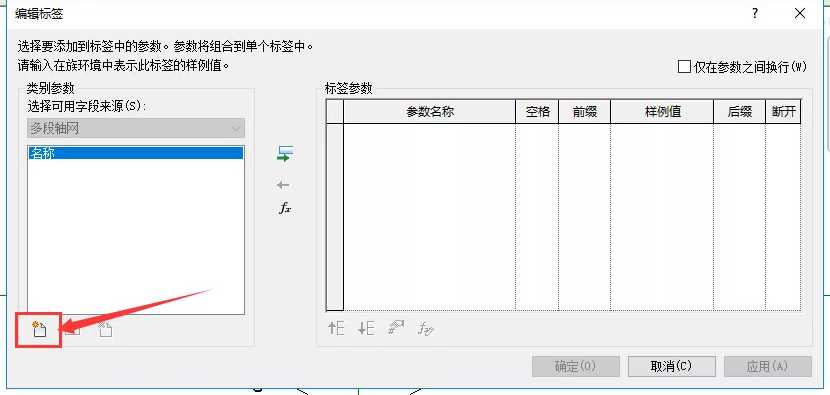

    3、创建，标签，双击屏幕出现编辑标签。

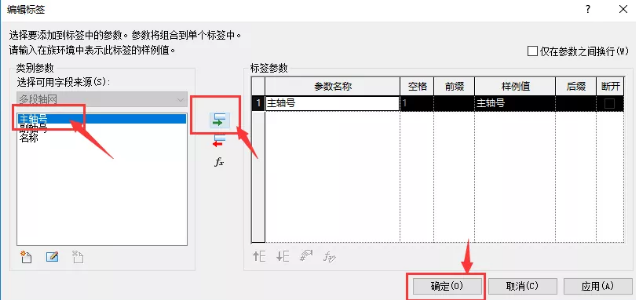

    4、添加标签，将“尺寸”添加到标签参数，确定。

    5、载入到项目中，即可进行标记。

    今天给大家的分享是，如何运用revit做漫游动画？大家都知道，漫游动画可以用lumion做，但是revit也是可以实现的，那么到底怎么制作？跟着师一起来实操一下吧！

    漫游的设置和相机的设置非常相似，因为漫游是由很多的相机通过不同的路径上进行浏览的结果。

    1）打开漫游方式。在快速访问栏中找到“小房子”下滑，点击“漫游”。（也可在“视图”选项卡下找到“小房子”）。

    2）放置漫游相机。切换到楼层平面视图，首先围绕建筑屋绘制一圈漫游路径。

    3）编辑活动相机。编辑活动相机的作用是为了，将相机拍摄到的范围看到建筑屋。

    4）编辑每个关键帧。点击“下一个关键帧”将每个关键帧上的相机拍摄到的范围看到建筑屋。

    5）播放漫游动画。编辑完成后，在项目浏览器中找到已经添加好的漫游，双击调用具体步骤如图。

    第一种方式就是采用制作一个辅助屋顶，通过辅助屋顶，对墙体采取附着到顶部。

    采用，附着到顶部

    隐藏屋顶

    这种方法的缺点就是需要绘制一个屋顶，对于屋顶的量的统计可能会造成一些困扰。

    第二种方法就是采用参照线：在墙体的侧面绘制一个参照线

    选择墙体，采用附着到底部命令，附着到参照线！

    若不想看到此参照线，你可以对它进行隐藏！

    用这个方法的好处就是，操作简单，但不管是采用屋顶还是参照

线，对于造型都比较单一，并且对于墙体的工程量不会有任何的影响。

    Category(类别），Location(位置），LevelId(标高），GroupId(组），Id，UniqueId(唯一Id)等都是元素的几个重要属性。

重要的方法：GetMaterials（），GetAnalyticalModel（）

    1)位置Location

Element.Location属性用来获取元素的位置，Location可以转型为LocationPoint和LocationCurve，如果该元素的位置是点，则转型为LocationPoint，如果是直线或者曲线，则使用LocationCurve。类图见图3-9。

    2)材质Material

GetMaterials(bool)函数可以获取元素的材质，bool为true的时候，获取的是元素的油漆材质(PaintedMaterial)

    3)分析模型

分析模型主要被用来做结构分析，获取分析模型可以使用Element.GetAnalyticalModel（）方法，然后调用分析模型的GetCurve，GetCurves或GetPoint来获取分析模型的几何信息。同时可通过IsSingleCurve()和IsSinglePoint()方法来辅助判断需要调用哪个方法。

文章来源：BIM国际庭院

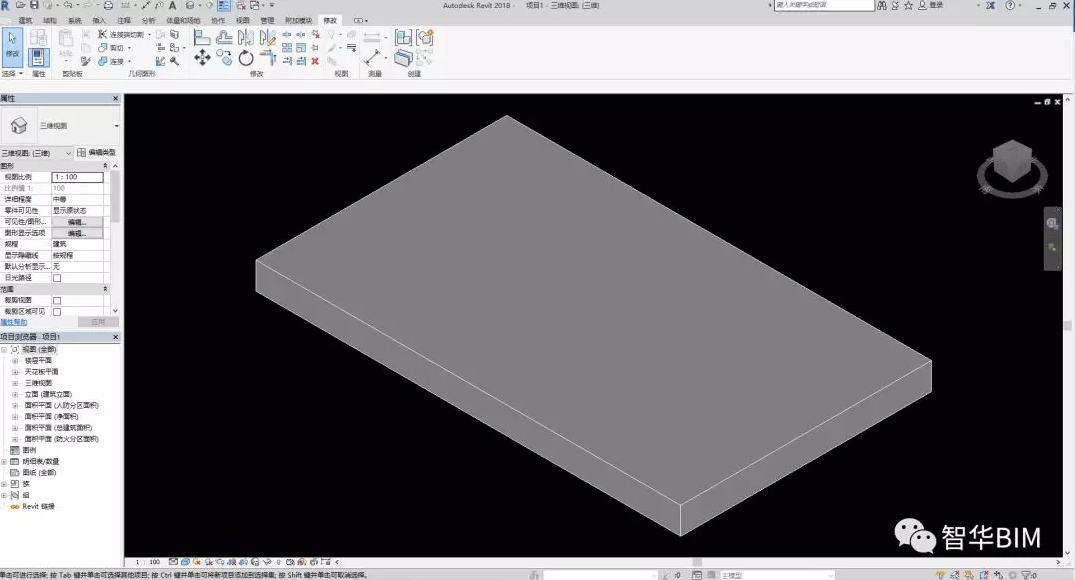

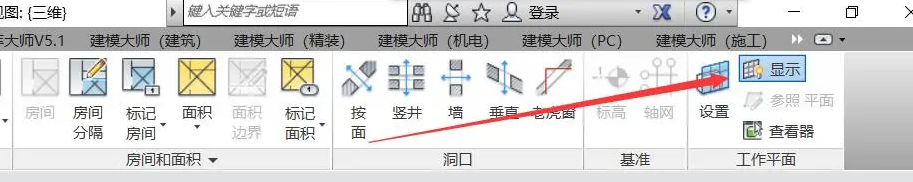

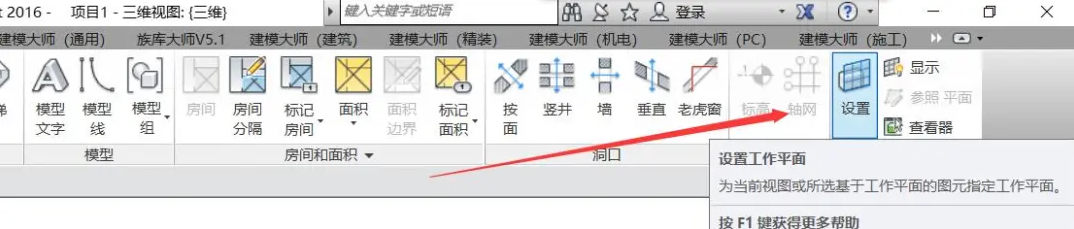

1、首先在模型中，创建一块楼板，设置一个工作平面，拾取上方楼板，可点击显示平面。

    2、点击建筑—构件—内建模型。

    3、选择常规模型，命名吊顶，选择放样，绘制吊装路径。

    4、点击绘制路径，沿着内侧绘制路线。点击编辑轮廓，在侧面视图，绘制吊顶截面轮廓。

一、什么是BIM场布

作为工程施工组织设计的重要组成部分和现场施工的开端，施工总平面布置图需要按照施工方案和进度的要求，对施工现场的道路交通、材料仓库、加工场地、主要机械设备、临时房屋、临时管线等做合理的规划布置，从而正确处理全工地施工期间所需各项设施和永久建筑、拟建工程之间的空间关系。通过BIM技术将二维图纸导入BIM软件中建立三维基坑模型及结构模型；对三维场布中的钢筋加工场、木工加工场、材料堆放区域进行规划，同时将钢筋加工机械、木工加工机械、加工材料及其他临建设施进行等比例规划制作。并且按照施工进度及场地情况，利用BIM软件建立施工实际进度模型，并在场内布置临时车行道路等，模拟施工、吊装等工艺。

二、BIM场布的价值

项目现场工序复杂，机械较多，场布变换频繁、各工种需穿插进行，场地受限等各种问题，运用BIM技术对现场平面进行科学、合理的布置，减少现场材料、机具二次搬运以及避免环境污染，并符合施工现场卫生、安全防火和环境保护等要求。工程开工前，利用BIM技术对项目进行场地模拟布置，对生活区、办公区、施工区进行科学合理布局，快速出图，减少工期、节约成本等，并可以配合制作场地漫游、施工动画、脚手架模拟、天气模拟等。

三、BIM场布的制作

1、使用Revit配合插件直接建族扣模型

直接在Revit内扣体量建族，简单、粗暴、效果好，配合sketchup导入Lumion做渲染和动画，后期还可以通过PTGui做全景图在720云做VR全景，同时不管是在Navisworks还是Fuzor做施工模拟都很方便。这套轻票路线可以说是目前一些项目上“前卫”BIMer向甲方要钱的“成熟”流程。当然这个不好评价，主要是够硬核，我喜欢，真男人从来都是徒手扣模造航母。缺点是起步慢，工作量大，抠模太累，每一个族都需要自己建慢慢扣，如果能多做一两个项目累积进族库就会轻松很多，并且现在市面上红瓦的族库大师、橄榄山、品茗等插件都有退出相应的族库和应用，极大的缩减了建族这一流程。

2、使用市面上的第三方场布软件绘制

现国内专门针对BIM场布推出的第三方软件主要有广联达场布、鲁班场布等，绘制方式和功能效果大同小异，软件内都是有内嵌数百种常见临建构件模型，傻瓜式的搭积木绘制方式，可以导出图片，支持场景渲染，广联达和鲁班的都是可以电子沙盘、3D动态观察、自由漫游行走、动画演示，做一些施工模拟。建模速度不能用快形容，得用非常快来形容，使用熟练一天建完不是事，而且如果项目刚好有使用广联达或者鲁班体系就可以互补配合使用。但是缺点也很明显，那就是场布模型都不能同其他软件交互（广联达可以导入5D），并且模型死板、功能太弱、画质感人（相对第一种），这些都是其次，最主要的是，在别的项目上有见过甲方觉得模型太难看不给钱的……

文章来源：Revit教程

    今天想通过一个族的制作案例给大家讲清楚参变族和窗户族的制作方法，很多情况下应用这种思路就可以完成绝大部分参变族和窗户族的制作，因为~

    万物也就生生不息了，大家可以通过举一反三~~

首先我们假设一下，有这样一个要求：

    1.推拉窗

    2.部分参数可参变

    这个信息里面即会包含可变参数，也包含了常规窗户族的技巧，我们来看操作。

首先我们新建族，选择公制窗

    我们可以看到默认打开的界面

    图中显示，参数中宽度参数已经给定。EXTERIOR表示室外面，INTERIOR表示室内面，这个是和项目浏览器中的立面中的组成是一致的，我们再来看下立面。

    项目浏览器中有内部和外部之分，和我们上一个平面图上的信息都是对应的，再看右侧有默认窗台高度和窗户高度这两个参数，结合上面的平面图，我们已经有个窗户的绝大部分信息参数-宽、高、窗台高。后面需要的信息我们自己加就可以了。我们把视觉样式改成着色模式或者真实模式就可以看到窗户洞口了，接下来的工作就是围绕着窗户洞口来制作窗户模型。

    窗户洞口

    我们先来绘制出窗框的轮廓

    给窗框标尺寸，给参数。可以在草图的时候标，可以在在绘制好之后标。这里我们用到了隔离的快捷键【HI】

    我们在切换到平面上调整窗框的宽度

    接下来绘制窗扇，刚才给下部亮子忘了给参数，我们这里给亮子也给一个高度参数。

    推拉窗在结构上是有一部分重叠的部分，也就是两个窗扇是错位安装的，在模型中其实可以不用体现的，但是我们为了加强大家对族的理解，在这次绘制的时候会绘制的比较精细一点。

    接下来我们切换到左视图或者右视图，在左视图或者右视图上调整他们的位置关系。

    再以同样的方法创建另外一侧的窗扇

    我们再创建玻璃

    创建窗扇玻璃

    用同样的方法创建另外一扇的玻璃

    我们这里先给玻璃和窗框给材质，之前写过Revit新建纯色材质，大家可以参考做一个窗框的材质。我这里创建了一个塑料白供使用。

    现在这个窗族就创建完成了，我们需要载入到项目中测试一下问题。

在建模过程中，Revit软件中多个竖梃连接太麻烦？一招教你搞定！如下图。此时，我们该怎么去快速批量解决这个问题呢？我们一起去看看吧！

    解决方法

    方法一：选中竖梃，单击竖梃上出现的小按钮，即可切换竖梃的连接方式。（两个按钮分别代表竖梃左右两端的连接）。

    方法二：如果需要批量修改竖梃的连接方式，我们可以选中幕墙→单击鼠标右键箭头→选择竖梃→选择水平网格上，即可切换竖梃的连接方式。

    这样水平竖梃就都被选中了，再点击结合即可。

文章来源：Revit装饰

这几天呢小编会根据Revit的系统注释族目录下的族进行一一的讲解及演示。

今天就来说说公制标高标头。

    公制标高标头：

    要改变样式就要先知道在Revit中，标高标头属于注释族，这样我们就可以进行新建族来进行替换了。

    系统样板的标高标头：

    新建样板的标高标头：

    通过上面两张图的比较，发现标高的标高标头及文字字体不一样，这就是我们这边文章要说的。

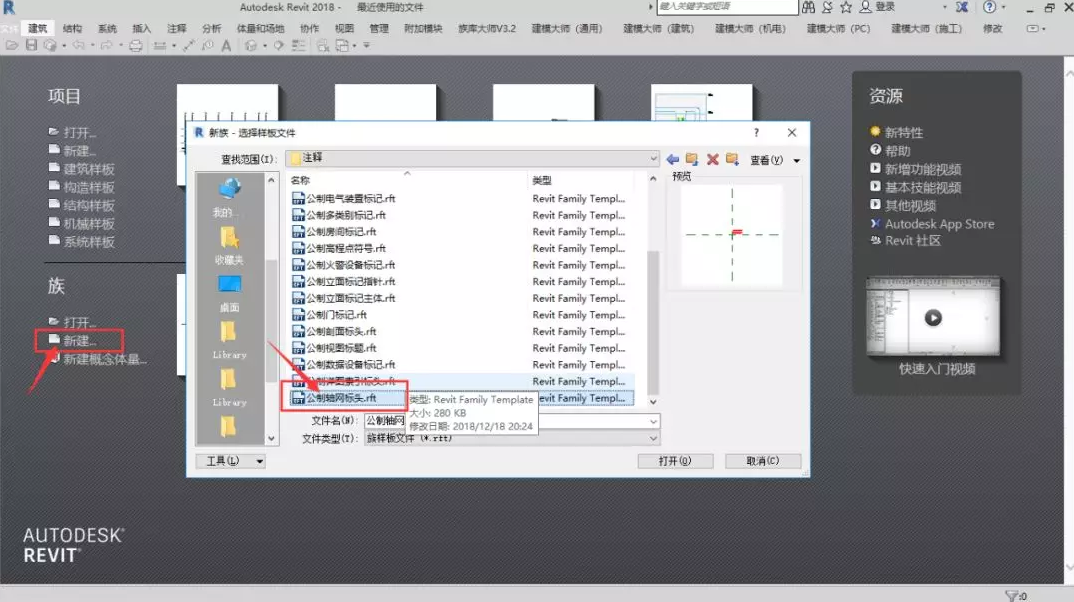

首先，新建族–注释–公制标高标头，

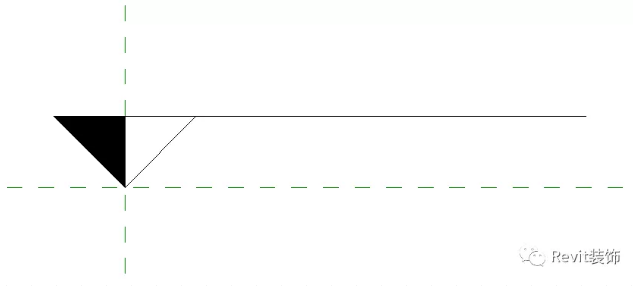

    创建–线，画出如下图所示；然后填充其左半边的三角形，

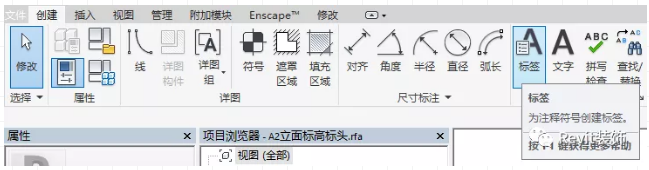

    创建–标签，在横线的上方进行放置，创建标高高度，

    同样的方法，创建标高名称，

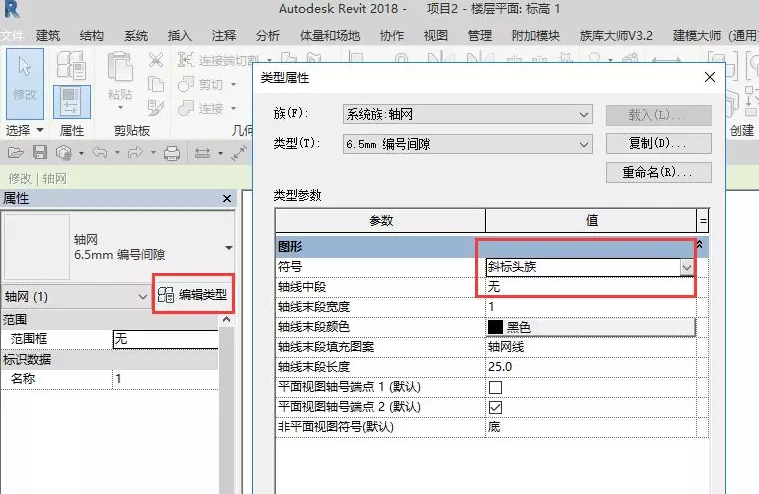

    然后另存为，命名，导入到项目里，选中标高，属性–编辑类型–符号–选择刚刚导入的标头，应用。

    到这我们的族就做完了，可能会有人问，在族里面为啥要用标签而不用文字，这里小编就大概说下，具体有啥区别小编不在此细说，自己可以去试一下。标签和文字的最主要的区别就是，标签在项目里可以修改，而文字在项目里只能是固定且不能修改的，对于像标高这样的可以变化需要修改的族，我们必须要用标签，而不用文字。

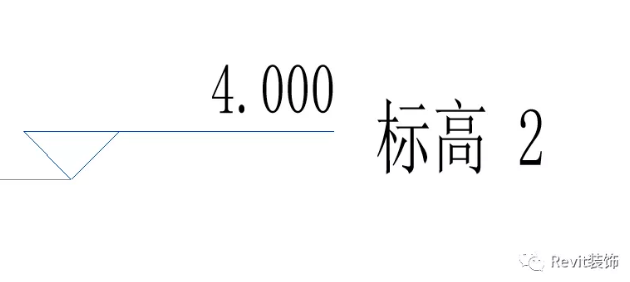

还有一个标头是±0.000这个标头，这个还是用同样的方法，只不过是前面加了个±号，载入项目里需要在族的属性–编辑类型里选择进行更换，选择前一定要记得复制重命名族，不然你试试就知道了

Revit的渲染由于其操作上的便捷性以及良好的渲染效果，一直受到不少设计师的追捧。随着Revit版本的更新，其能够带给用户的渲染方式也越来越多，今天笔者就着重介绍几种。

1、Revit自带mentalray渲染引擎

优点：傻瓜式操作、简单易学、设置简单。

缺点：难以渲染出高质量的效果图，需要模型对材质的深度配合，调节光线各个

材质的关系，渲染高逼格的作品有点麻烦。

2、导入3Dmax中利用Vray进行渲染

优点：设置的参数比较多，渲染效果比较好。

缺点：材质有可能会丢失，需要重新附材质、渲染参数。

3、AutodeskCloud渲染

优点：操作起来简单方便快速，而且不占用本机资源。

缺点：只能渲染小图，大图要进行收费并且尺寸也有限制，自定义材质贴图上传会丢失。

4、导入AutodeskNavisworks进行渲染

优点：傻瓜式操作、设置简单、易学易用，材质不会丢失。

缺点：RPC材质需要重新给，由于设置简单也难以渲染出高质量效果图。

5、导入lumion（Fuzor、Twinmotion、Enscape）等虚拟现实软件进行渲染

优点：操作简单，保留材质，重新附材质简单、光线调节简单。

缺点：对电脑显卡要求比较高，渲染效果不写实后期操作比较麻烦。

关于上述几种Revit渲染方式的优缺点笔者已经向大家阐明了，大家可以根据自身的需求进行选择。最后如有想要渲染出满意的效果，笔者建议将Revit导出到SU内，在使用VFS进行渲染，这样最后出来的效果保证会出乎你的意料。

【BIM案例】景德镇地下综合管廊BIM技术应用（附全部技术文件,含REVIT、广联达、BENTLEY、LUMION、3DS等各种模型）

该项目为国家第二批地下综合管廊试点城市之一，项目位于景德镇市高铁商务区及景东片区，施工范围为11条综合管廊和1幢智慧管廊大厦。属于大型项目。管廊总长度约28km，智慧管廊大厦设计为地下一层、地上六层结构，建筑面积约15000㎡，项目总投资约26.8亿元。本工程综合管廊主要为现浇混凝土矩形框架结构，部分路段采用叠合式预制拼装工艺。建筑结构安全等级为一级，设计使用年限为100年。

本文来自公众号“秋凌景观设计”

1.SU建模时要注意先新建材质再变换材质，也就是说每一个东西的材质要独立一个材质相同，但是纹理方向不同的模型，两种材质要分开。

2.里面水面下面地形要压凹。

3.里面，浮雕→反相→增加对比度来完成。

4.草地等贴图要和环境匹配的话，选环境那个选项。

5.SU的材质一定要是英文不能是中文，具体可以从材质→选择→模型中查看。

6.SU。

7.lumion中行植或者列植，复制所需要的树数目，然后选择→选择所有相同类型→变换→对齐→复制一棵到别处→变换→空间。

8.lumion人物等。

9.制作昼夜交替的时候，用影片里面的太阳高度，通过设置关键帧来完成。

10.之后场景位置是不变的。

11.lumion的图层在第三第四项那里。

12.处理一下。

13.属性改为正片叠底。

14.如何快速放置整齐的模型：

自带的“关联菜单”快速整齐摆放模型。

。

。

15.lumion渲染技巧：

，能够填补空中拍摄的地平线，或者只是为角度提供背景。

构建。另外也可以改变城市的配色方案，并使用各种天气效果为项目的渲染创建一个复杂的背景。

文章来源：智华BIM

Revit软件使用过程中，在项目当中，如果遇到需要剪切外部族，可能会遇到一些问题。

如现载入了外部族：矩形板；

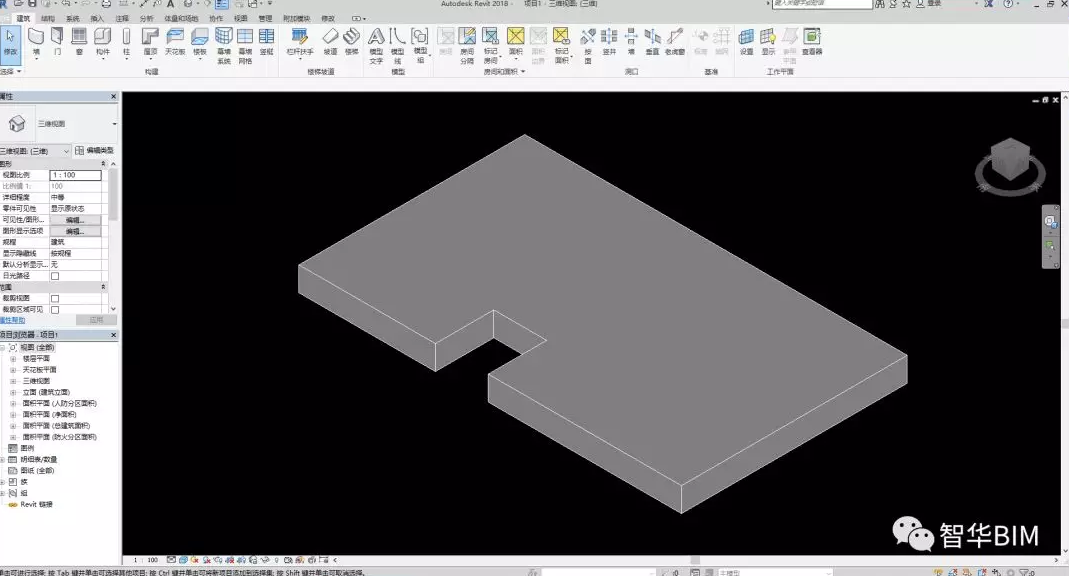

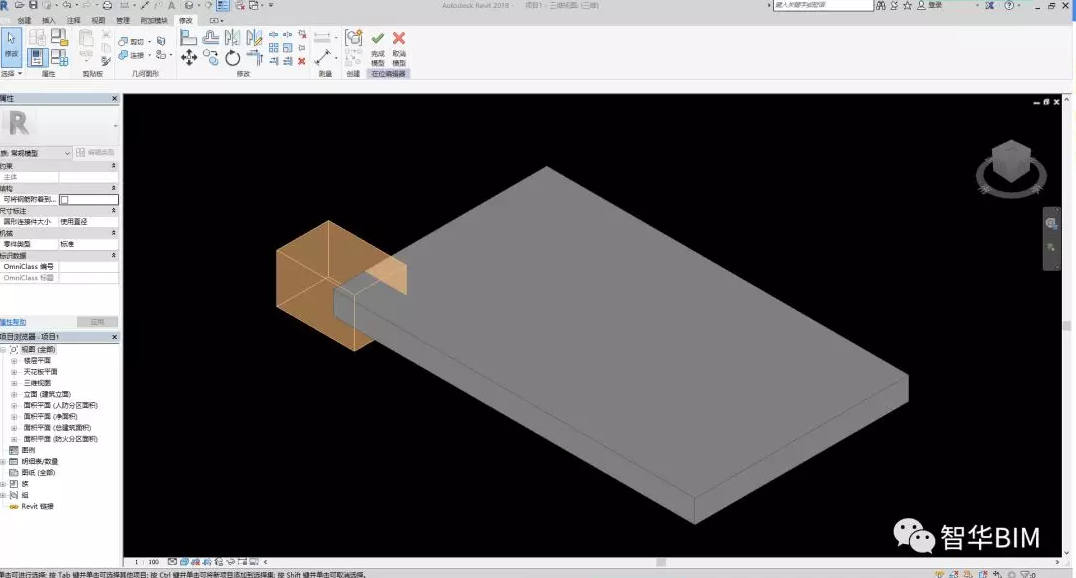

    现希望能剪切这个矩形板，尝试通过内建族的方式，建立如下图的空心模型：

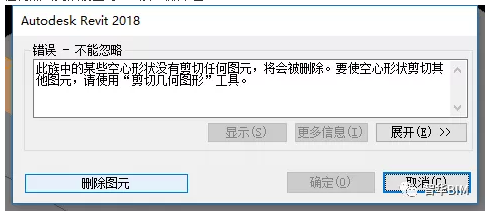

    但再点击完成模型时，会弹出如下窗口：

    所以，在Revit中不能使用内建族进行剪切外部族。

那么，接下来，介绍一种方法来解决这个问题。

首先，用基于面的公制常规模型族样板做一个空心拉伸：

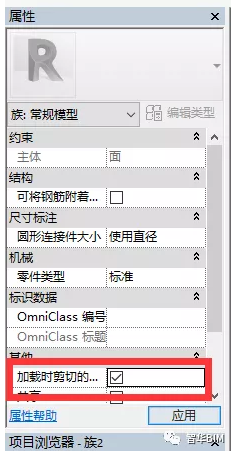

    同时，在属性中勾选“加载时剪切的空心”。

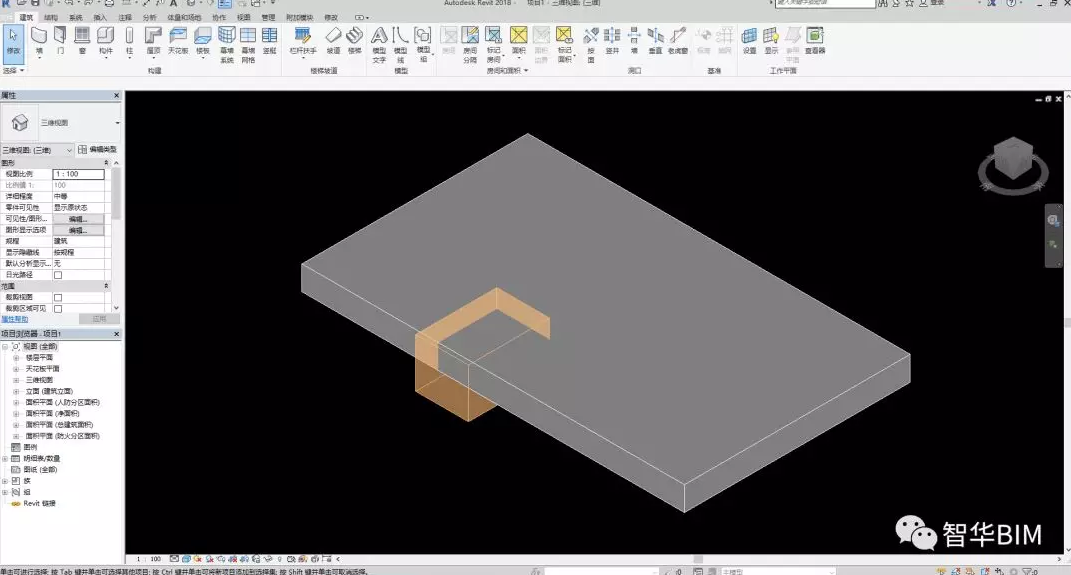

    将空心拉伸族载入到新项目中，放置在矩形板中：

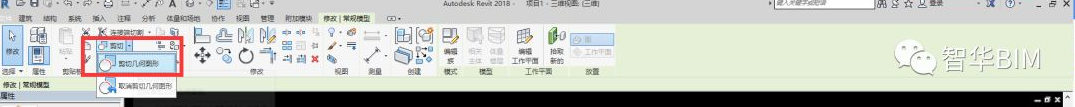

    剪切两个族模型：

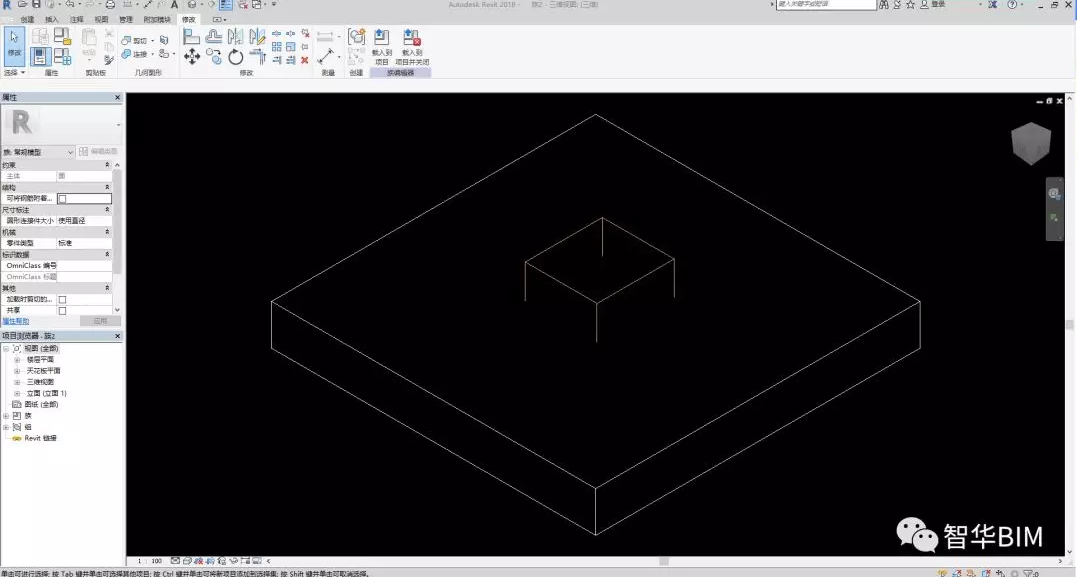

    即可实现在项目中剪切外部族：

使用Revit出具管道综合平面施工图纸时，我们往往需要添加管道图例，如下图。

    但在Revit软件中无法一键生成，针对此问题，解决方案如下：

1、双击进入需要添加管道图例的视图中，点击菜单栏中的“注释选项”，选中“颜色填充图例”，并在视图空白处任意点击鼠标。

    2、选中颜色方案，根据需要更改名称。

    3、选中颜色方案，点击“编辑方案”。

    4、对每个系统的方案进行一一编辑，即可完成。

在建筑图中，我们常常需要添加剖面图来更好地表达建筑的内部构造，而当一个剖切平面无法将形体上需要表达的内部结构都切到时，我们需要用两个或两个以上相互平行的剖切平面剖开物体，这就是我们常说的阶梯剖面，也叫转折剖面，具体如下图所示：

    01、点击【视图】面板中【剖面】，在楼梯处或者能够反映主要建筑空间内部变化的部位，绘制一个剖面。

    02、选中剖切线，单击【修改|视图】面板中的【拆分线段】，此时，鼠标变成一把小刀形状，单击剖切线上合适的位置，剖切线就会拆分成两段，拖动鼠标将其中一段拖动到要剖切的位置。

    03、拖动到大致位置后，如果这样的显示方式不太满足我们的要求，我们可以对其进行进一步修改，单击下图所示的折断线(线段间隙)：

    04、此时，剖切线会变成如下图所示的多段线，并且每条线的端点都有一个蓝色的圆点，我们就是通过拖拽这些圆点来调整线段的长度，调整之后，阶梯剖面就创建完成啦，如下图所示：

在平时调整结构梁的模型时，有时会需要调整其对应的参照标高。但一般情况，我们选中此梁时，会发现梁的参照标高和工作平面都是灰的，无法调整。

    这里，给大家提供三种修改方法。第一种方法，选择梁后，把其属性中的起点和终点偏移设置一个数，比如说1，这样，我们就会发现，其参照标高就可以选择其它楼层标高了，调整完成后，把偏移值归零。如下图：

    第二种方法，选择梁后，直接在修改命令中的“编辑工作平面”功能中调整其对应的定位，如下图：

    第三种方法，那就是选中要修改的梁，剪切掉，再粘贴回需要楼层即可。

    文章来源：科度BIM 图/文：Jesse

    学会Revit中水泵选型

    掌握水泵设置及安装技巧

    是否还在为Revit中水泵族的选择感到困扰？

水泵连接问题及风机尺寸参数的修改、放置技巧问题？

    1.水泵族选择

水泵属于“可载入族”,水泵从类型上分为：离心泵、轴流泵、混流泵等等，平时使用选择风机族时应该关注水泵外观形式及连接的管道管径、安装方式。

软件自带族库中水泵族可以使用，如不满足需求可以自己定制水泵族或者外面购买合适的水泵族载入项目中使用，软件自带族如图1所示。

    （图1）

    2.水泵尺寸修改

混流水泵(管道泵)，修改水泵族参数中的水泵管道半径或者直径，如图2所示。

    （图2）

    离心式水泵（立式或者卧式），修改水泵族参数中的水泵管道半径或者直径，如图3所示。

    （图3）

    3.水泵放置后绘制管道技巧

①【系统】→【机械设备】→【属性】，选择设置的水泵族完成相关信息参数设置，确定水泵安装高度放置到项目中，如图4所示。

    （图4）

    ②绘制水泵时管道时需提前注意选择管道类型及管道系统，点击绘制管道开始绘制，如图5所示。

    （图5）

    4.管道绘制完成安装风机技巧

鼠标点击水泵拖拽到管道中心，水泵会跟着管道颜色变化，如图6所示。

    （图6）

文章来源：Revit MEP

    我们都知道：做BIM综合管线调整时，各个专业和系统的净高控制尤为重要！但要靠人工逐一在大量错综复杂的管线里找出问题所在，又谈何容易？！

那么，如何在不使用任何插件的情况下，让所有MEP管线的净高范围一览无余？小易说，这跟“把大象放冰箱里”一样一样的

    1.复制视图

在“项目浏览器”中找到需要检查的平面视图，

为了不影响原来的视图，先复制一个视图并打开：

    2.放置风管图例

在功能选项卡中找到“分析”>“颜色填充”>“风管图例”：

    在视图中放置风管图例，先选择一个颜色方案：

    放置完图例后，我们发现风管的颜色都改变了！

但这还不是我们希望的按不同净高区分的颜色……

别着急，接下来可以在配色方案中进行调整。

    3.编辑配色方案

选中刚才放置的风管图例，

在功能选项卡中找到“修改”>“方案”>“编辑方案”：

    在编辑颜色方案窗口按流程设置配色方案：

1）复制一个配色方案，修改成你想要的名字；

2）在“颜色”的下拉列表中选择“底部高程”；

3）选择“按范围”；

4）设置希望区分的净高值范围，选择对应的颜色。

    点击确定以后，大功告成！！！

    当然管道的净高检查也可以用“管道图例”的方法来实现，只是没有办法按底部高程来，至于电缆桥架Revit就没有支持了。

好了，大象已关进冰箱里，怎么把大象放出来，自己去动手试试吧！

最后，奉上各类建筑净高的要求，拿走不谢！

    1.楼梯净高要求

1.1楼梯平台上部及下部过道处的净高不应小于2m，梯段净高不宜小于2.2m；

1.2楼梯净高为自踏步边缘（包括最低和最高一级踏步边缘线以外0.3m范围内）量至上方突出下缘间的垂直高度。

    2.车库净高要求

    净高指楼地面表面至顶棚或其他构件地面的距离，未计入设备及管道所需空间。

    3.办公建筑净高要求

3.1根据办公建筑分类，办公室的净高应满足：

一类办公建筑不应低于2.7m；

二类办公建筑不应低于2.6m；

三类办公建筑不应低于2.5m；

3.2办公建筑的走道净高不应低于2.2m，储藏间净高不低于2.00m；

3.3办公建筑的门应符合下列要求：

门洞口宽度不应小于1.00m，高度不应小于2.10m。

    4.住宅净高要求

4.1卧室、起居室（厅）的室内净高不应低于2.40m，局部净高不应低于2.10m，局部净高的面积不应大雨室内使用面积的1/3.利用坡屋顶内空间做卧室、起居室（厅）时，其1/2使用面积的室内净高不应低于2.10m；

4.2室外窗台距楼面、地面的净高低于0.90m时，应有防护措施。六层及六层以下住宅的阳台栏杆净高不应低于1.05m；七层及七层以上住宅的阳台栏杆净高不应低于1.10m；阳台栏杆应有防护措施，防护栏的垂直栏杆间净距不应大于0.11m。

当你看到一个非常好看的建筑或景观时，你就可以试着在REVIT中建模，在建模的过程中你将会发现原来REVIT的功能细节是如此之强大，正所谓“万物皆可建模”。

很多同学在REVIT材质编辑器中，想复制出自己项目需要的材质，结果发现修改后的材质竟然也影响到了原来的材质，比如想要两种不同颜色的地毯，结果怎么修改都是一种颜色。下面以英文版的REVIT为例，通常的步骤如下：

一、如果您在模型中复制材料，Appearance外观资产将与新材料以及从中复制材料相关联！例如，在下图中，我们将右键单击Carpet（1）并将其复制。在我们复制它之前，请注意未共享名为“RED”的外观资产。

    ▲不正确的步骤

    出现上面不正确的材质的原因在于“复制材料后，这两种地毯材料现在指示它们都共享相同的外观资产”，改变一个会影响另一个。“

二、正确的步骤如下：复制后需要点击右上角的“复制此资产”图标（下图中的③）。

    ▲正确的复制材质步骤

    最后，复制外观资产后（下一个），您可以展开信息部分并重命名资产。现在，您可以在不影响其他材料的情况下对此材料进行更改。这适用于物料中的所有资产。

下面是一点提示（关于材质与材料的区别与联系）：

    “材质编辑器”中，除了“复制”外，还有其他选择会有所帮助；重复的物料和资产。可能会出现一个中间对话框，以提示（带有复选框）要复制的资产（外观，物理，热）。通常，我们复制材料，然后必须立即手动复制外观资产，以免原始材料混乱。

首先，我们在三维正交视图中是可以直接进行各种尺寸标注、高程点标注以及文字的添加的

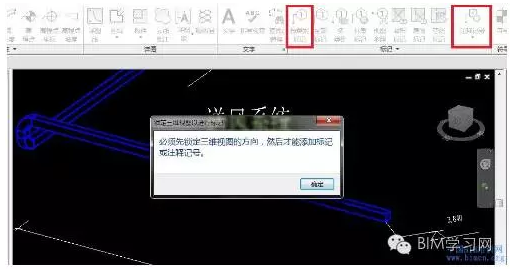

    那么在这样的三维视图中，按类别标记和注释记号等内容是不能直接添加的

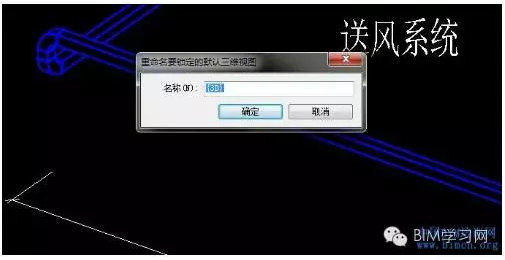

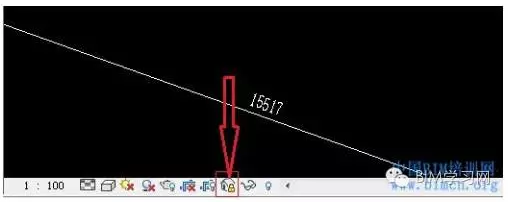

    上传这里我们可以看到，虽然不可以直接添加，但软件已经提示我们可以先锁定三维视图了。那么这个锁定在哪里呢?实际上是在绘图区域左下角的快捷按键部分。见下图

    点击此命令将三维视图锁定，并重新命名保存后，即可进行标记了

    标记完成后如图

    文章来源：

    【柏慕联创BIM技术服务，文/胡林】

    1、用内建空心模型剪切内建模型

如果要对内建模型进行剪切，在完成实心模型的绘制后不点击完成模型，直接绘制需要的空心模型

    再点击完成模型，系统会自动完成剪切。

    对已经建好的内建模型进行剪切，首先点选需要剪切的内建模型图元，点击然后直接绘制一个空心模型完成后点击完成模型

系统直接完成剪切。

    2、使用内建空心模型剪切非内建模型

如果要对墙楼板等非内建模型使用内建空心模型进行剪切

    直接新建一个内建空心模型不点击完成模型在在位编辑状态下点击剪切命令，点选要剪切的图元跟空心体量完成剪切点击完成模型。

文章来源：科度BIM

    Revit梁连接的设置

在绘制梁的时候，多梁连接处通常会有需要处理梁的连接，而Revit会自动连接，但连接效果不理想，那么我们应如何设置梁按我们的要求进行的连接。

    图1

    使用【修改】选项卡【几何图形】面板，找到【梁/柱连接】按钮，点击之后，在对应的连接位置出现小箭头【→】，点击小箭头，将各梁进行连接，如图2、3所示

    图2

    图3

    注意：在斜接的情况下，共享该连接的其他任何梁都将从斜接处缩进。或者，单击“斜接锁定”可将几何图形锁定在“中等”/“精细”详细程度。

关于梁之间的缝隙问题，是因为在属性里面，默认设置是有连接缩进的，修改为0之后，便没有缝隙了，如图4、5

    图4

    图5

    End

Revit选项(Options)是很多人会忽略掉的设置。因为一般都是直接新建项目，选择相应专业模板，然后就开始建模了，这都是针对某个具体项目的设置。而RevitOptions则是影响到Revit这个软件本身，也就是针对所有项目都适用。以Revit样板文件为例，今天简单介绍下几个个人必设置的选项。

    1、DefaultViewDiscipline

为了使项目浏览器更有逻辑，一般需要设置一个浏览器组织，比如设置最终视图一组，工作视图一组，以及按比例分组，或者按功能分组等等等等。

    设置项目浏览器组织

    设置好浏览器组织后，可以在View-UserInterface-BrowserOrganization选择相应的设置，也可以在项目浏览器上方点击，通过属性的下拉箭头选择相应设置。

之所以提到这个，是因为当我们新建视图的时候，新建的视图是默认带Discipline的。当我们按Discipline作为浏览器组织分类时（而且大部分时候是这样），就会出现视图不在我们想要的Discipline下的情况。

比如我是做建筑方案的，默认需要将Discipline放在Architectural下（如前所述，也可以为工作视图或者其它专业视图等），而Revit默认是新建视图Discipline为Coordination：

    新建视图默认Discipline为Coordination

    这个我们就可以在RevitOptions（File-Options)里面进行设置，选择相应Discipline即可：

    2、TemporaryDimensionTextAppearance

在Options-Graphic里面有个TemporaryDimensionTextAppearance，顾名思义，这个的作用在于修改临时标注的字大小。默认为8，一直觉得略小，所以倾向于改成12。

    临时标注即当你选择某个图元时，会显示该图元与相邻图元/轴线等的距离，这个距离就是临时标注。

    3、Double-ClickBehaviors

这里面个人主要设置一个双击对于编辑族的影响。正常项目工作时，会点击某族看下什么属性之类的，这很容易导致双击，而默认情况下双击是会进编辑族的模式，这就影响到工作效率及心情。我希望编辑族这个是我刻意去点Modify-EditFamily，所以Family这里的设置倾向于选DoNothing。

    RevitOption里还有不少可设置的内容，比如设置标签界面，ViewCube之类等，但上面讲到的三个设置是目前工作中用的最舒爽的~

MEP中为风管分别提供了三种水平和垂直对齐方式。

    采用这三种对齐方式的效果，不仅和该处选择的对齐方式有关，还与风管的绘制方向有关。下图所示为将水平对正设定为左时的两种不同效果。上风管为左到右方向绘制，下风管为右到左绘制。

    一种较为简单的对齐方式为假设你正对着绘制方向，左对齐就是用你左手边那条边线对齐，右对齐就是以你右手边那条边线对齐。上图中，两段风管都是在左手边。

1.点击导出–选项–导出设置DWG/DXF，进入导出设置界面。

    2.在常规设置栏取消勾选“隐藏未参照的视图标记”。

    3.再次导出CAD图纸即可。

    文章来源：广筑BIM咨询

    一.revit创建地形

    1.通过放置点来创建地形表面

    步骤：

    1.点击“体量和场地”选项卡“地形建模”面板下的“地形表面”命令。

    2.点击通过放置点来创建地形表面（默认情况下，功能区上的“放置点”工具处于活动状态。）在绘图区域创建地形的形状，创建完成后按2次键盘上的“esc”退出形状的编辑；

    在属性栏下修改地形的材质。

    在绘图区域选择地形中的一个高程点,软件将自动切换到“边界点”，在属性栏中输入准备的高程值（建议在创建地形前将软件的单位设置为米）

    2.导入等高线数据以创建地形表面

    步骤：

    1.点击“通过导入创建”中的“指定点文件”。

    2.选择地形数据的文档（revit支持.csv与.txt两种格式）

    3.选择单位（一般为米），点击确定即可。

    最后点击“”完成即可。

    3.导入竖向平面图纸创建地形表面

    步骤：

    1.先将需要的CAD竖向图纸链接到模型中(注意不要勾选“仅当前视图”)。

    2.点击“通过导入创建”中的“选择导入实例”。

    3.点击选择链接的图纸，选择高程点以及等高线所在的图层即可。

    4.依据前面步骤中定义地形的材质，修改地形的高程即可。

    二.其他方法创建地形

    1.SkethUp快速处理地形

    2.Lumion快速处理地形

    3.基于GoogleEarth在revit中创建地形

    4.使用SiteDesigner创建地形

    5.Civil3D中创建地形

我们在用revit建模的过程中，有时会需要进行场地布置，现在我们就介绍一些场地布置的小技巧。

1、当我们所需要的场地比较复杂，但是有点文件（就是有txt文件或者csv文件记录高程点信息的文件）时，我们可以通过导入点文件快速建立场地。

a）点击体量与场地命令再点击地形表面如图一所示：

    图一

    b）再点击通过导入创建，选择指定点文件导入我们已有的点文件再点击对勾完成就可以创建地形了如图二、三所示

    图二

    图三

    2、当我们所需要的场地比较复杂，有cad的立体地形图示，我们可以通过选择导入实例创建地形，首先我们链接CAD图纸到revit中，然后和第一种方式一样，但是第二步我们选择导入实例如图四所示，点击我们导入的CAD图纸，再点击完成地形就创建好了。

    图四

    3、当我们需要的地形计较简单又没有可以直接借用的文件室我们也可以自己简单的手动创造地形，

a）首先我们点击放置点在四个角放置四个点大致调整他们的高度，点击完成。

b）然后我们点击拆分表面，按导入的CAD等高线我们拾取拆分边线，注意一个只能将一个表面一分为二，多个等高线分多次拆分。

c）然后我们点击我们拆分的表面，点击编辑表面,选择边线上的高程点调整为我们需要的高度，如图五，图六。

    图五

    图六

    d）我们发现两个地形表面连接处有一条裂缝，没有关系，我们选择另一个地形表面将边界处的高程点按第三步的方法调整成同样高度裂缝就消失了如图七所示。用同样的办法处理其他等高线这样一个简单的地形就处理好了。

    图七

    4、有时候我们需要在地形开洞，或者对地形的边界做出一个我们需要的造型，这个也是可以通过拆分表面处理的，我们将我们需要的形状通过拆表面描绘出来，然后将我们要开洞或者不需要的那部分删除就可以了，如图八。

    图八

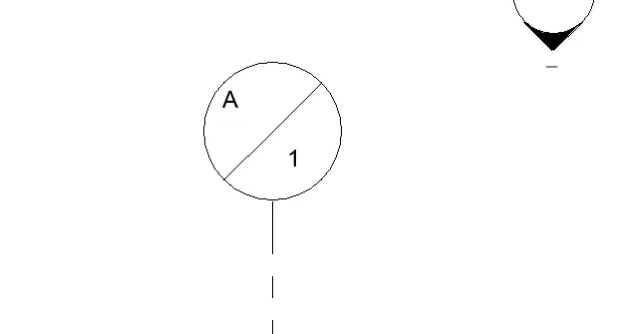

    步骤图文详解:

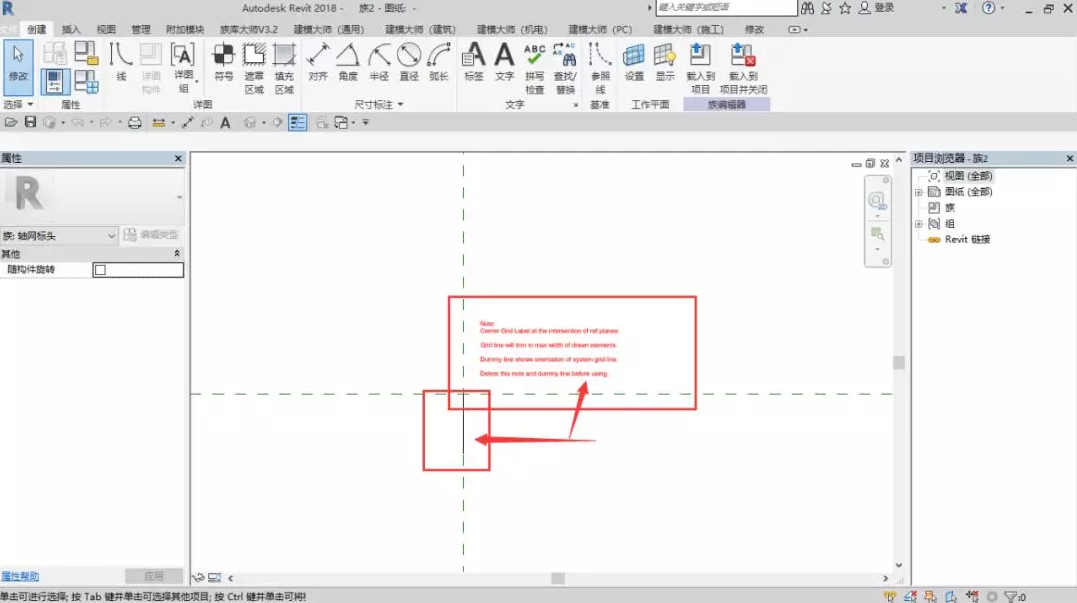

1、点击新建族，选择公制轴网标头。

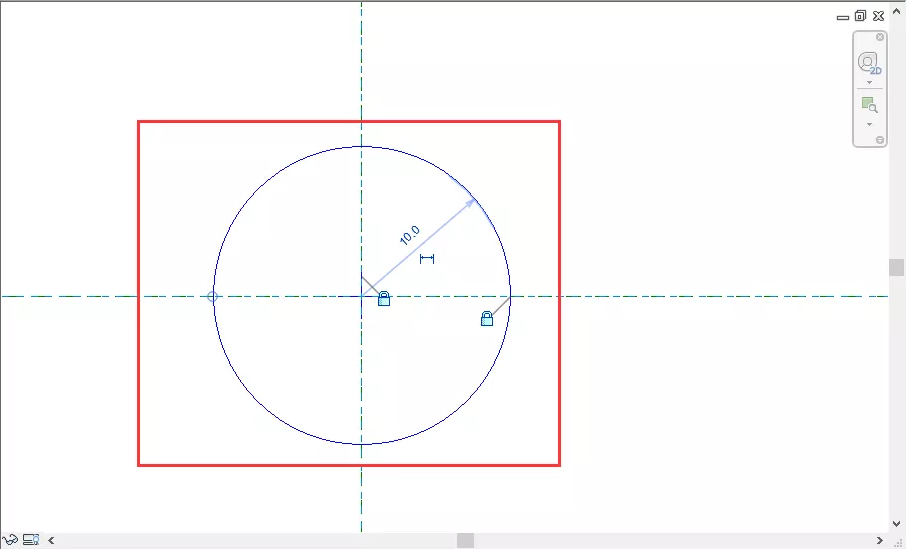

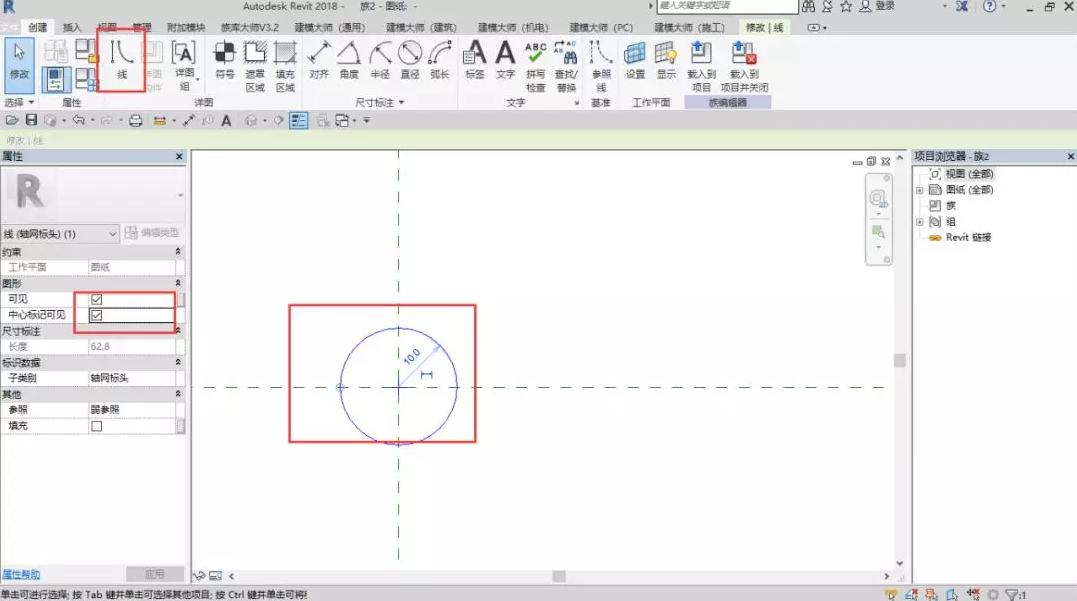

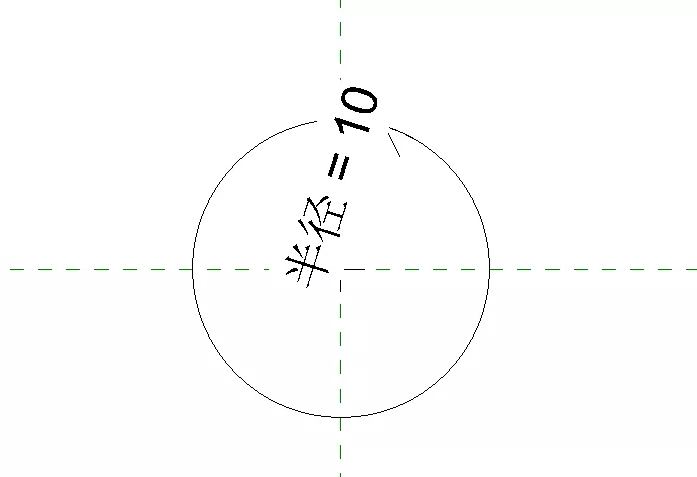

    2、将原有的英文与模型线删除，再用模型线创建一个圆，打开中心标记并将其锁定在参照平面中心。创建一个参数“半径”控制圆的大小。

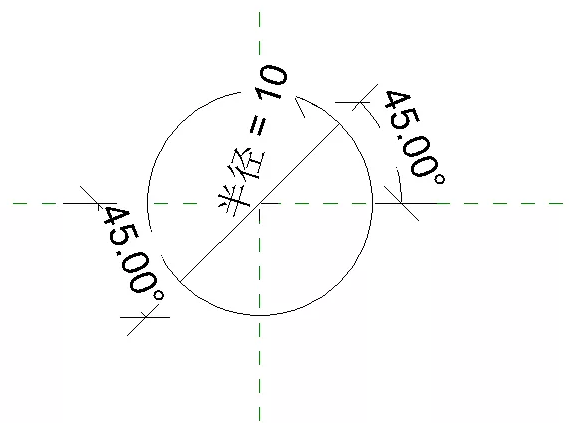

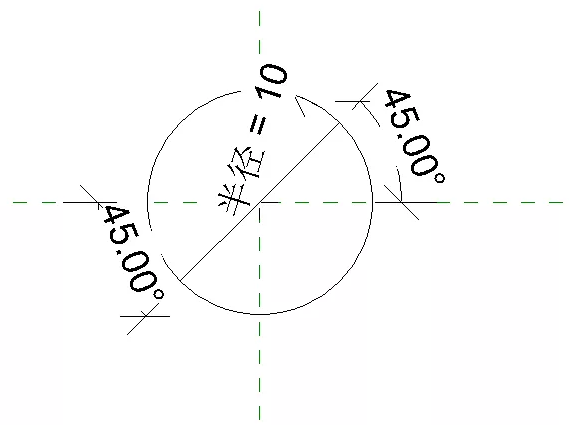

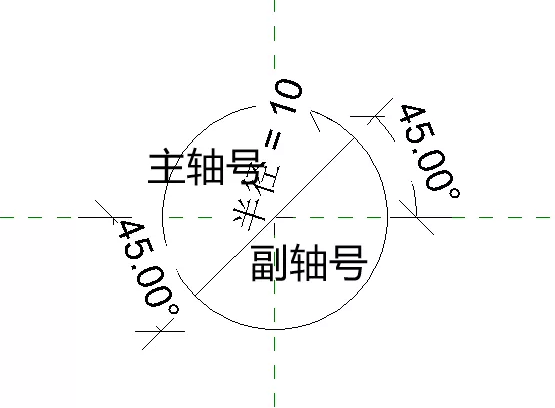

    3、绘制斜线，与参照平面成45°添加标注并锁定。同样在另一端绘制相同的斜线。

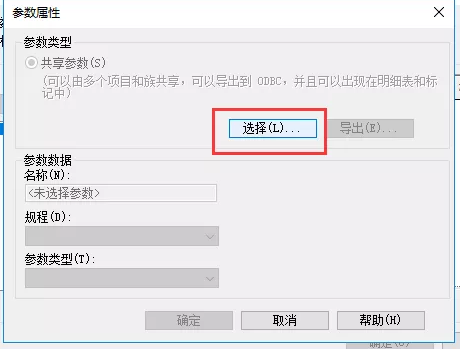

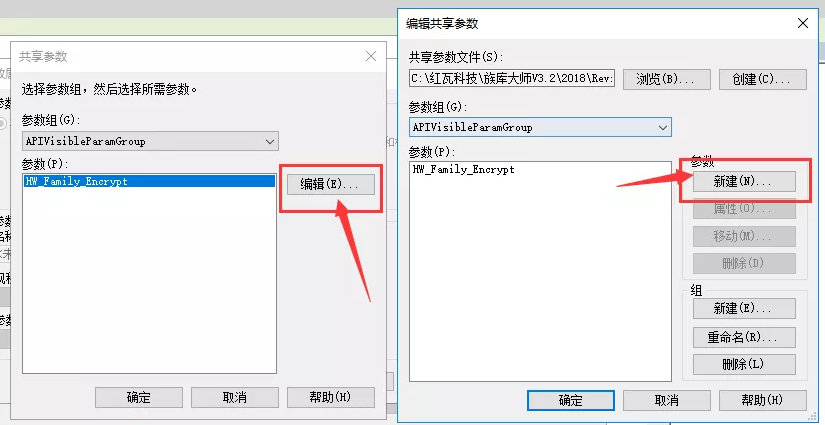

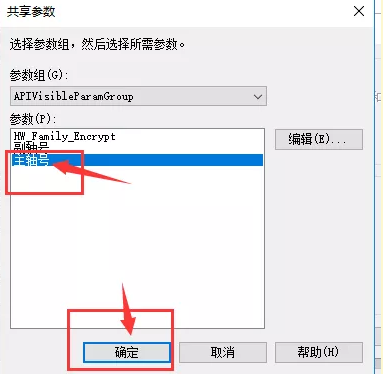

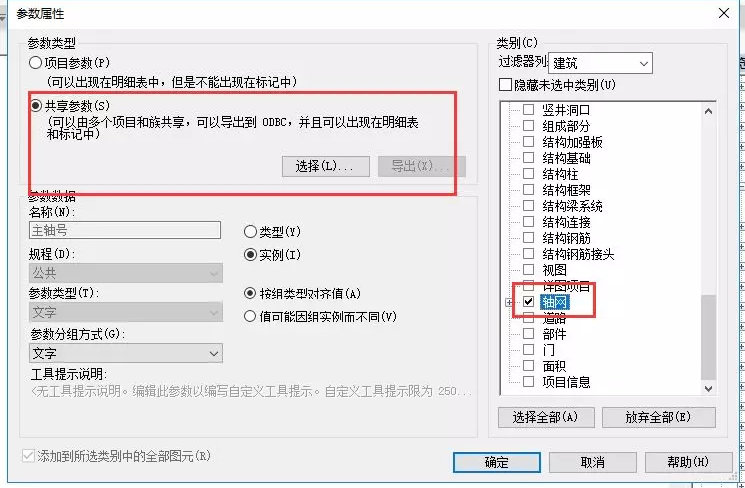

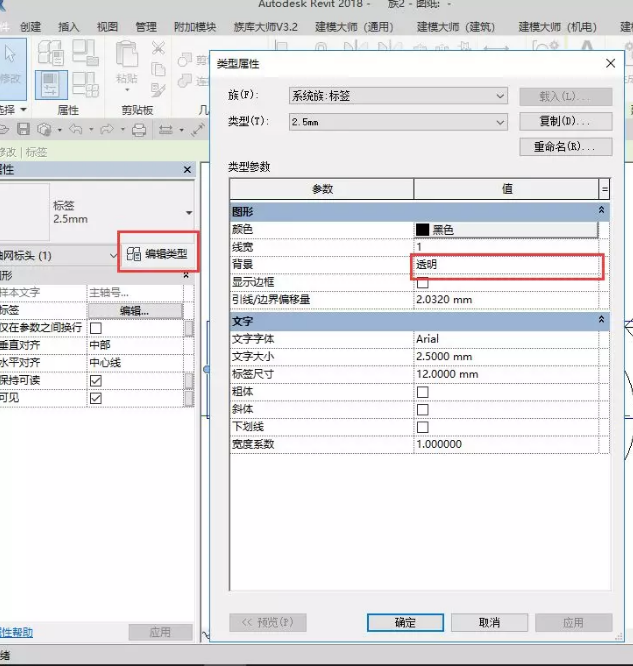

    4、创建两个标签，然后分别新建两个共享参数“主轴号”“副轴号”，添加完成之后，在编辑类型里面将背景改为透明。

    5、将创建好的斜标头族保存。然后新建一个项目，将新创建的斜标头族载入到项目中。

    6、创建一条轴线，然后点击编辑类型，将符号改为斜标头族。

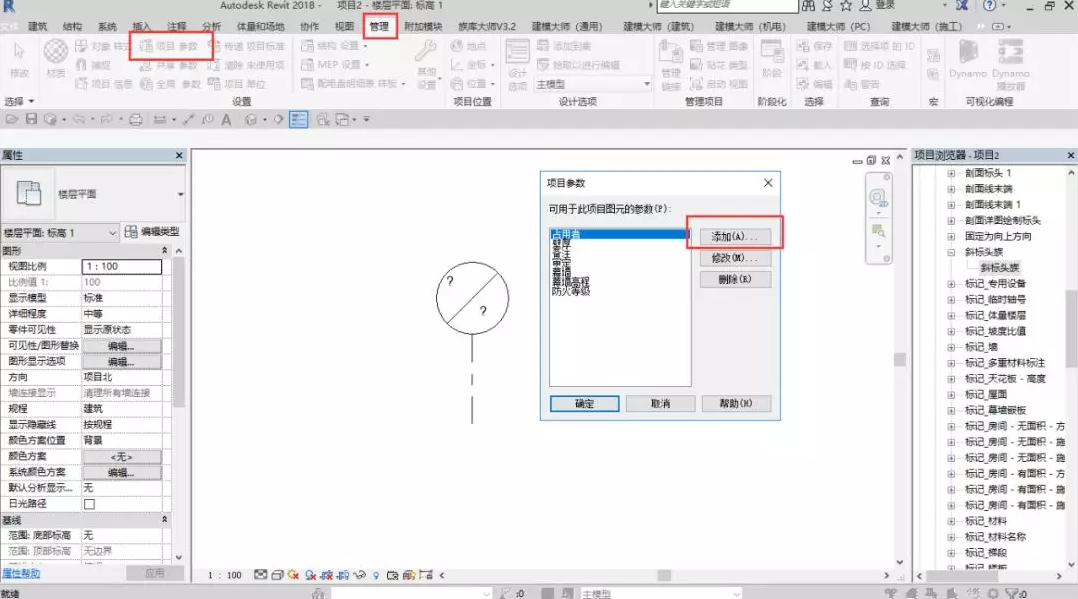

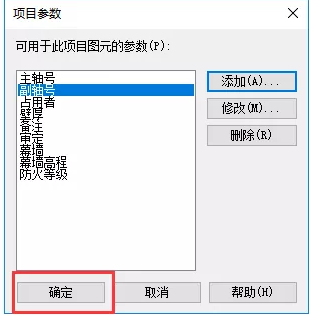

    7、在项目参数里再创建“主轴号”“副轴号”两个共享参数。这样斜标头族就算创建完毕了。

    背景及要点

    网友的需求如下：

    然后我做了一个多文件批量的程序，如下：

    ZZZ,不是想要的，那就在做一个吧！

    思路介绍

整体思路两步，获取需要导出的视图，之后导出，就这样，三节点。

    ?01.获取需要的视图，对于如何筛选我们需要导出的视图，我的做法是先给视图名加了个后缀-navis,如下图一所示，之后便是获取到这些视图的名称了，代码如图二：

    图一

    图二

    ?02.选择需要导出到的文件夹，调用api执行批量导出的命令：

    运行完毕的结果如下，文件夹中出现了我们需要的结果：
