Revit水泵族怎么做?学会Revit中水泵选型 掌握水泵设置及安装技巧

image_print阅读模式

    文章来源:科度BIM 图/文:Jesse

    学会Revit中水泵选型

    掌握水泵设置及安装技巧

    是否还在为Revit中水泵族的选择感到困扰?

水泵连接问题及风机尺寸参数的修改、放置技巧问题?

    1.水泵族选择

水泵属于“可载入族”,水泵从类型上分为:离心泵、轴流泵、混流泵等等,平时使用选择风机族时应该关注水泵外观形式连接的管道管径、安装方式

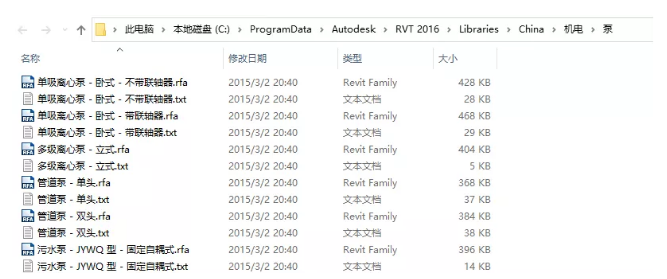

软件自带族库中水泵族可以使用,如不满足需求可以自己定制水泵族或者外面购买合适的水泵族载入项目中使用,软件自带族如图1所示。

    (图1)

    2.水泵尺寸修改

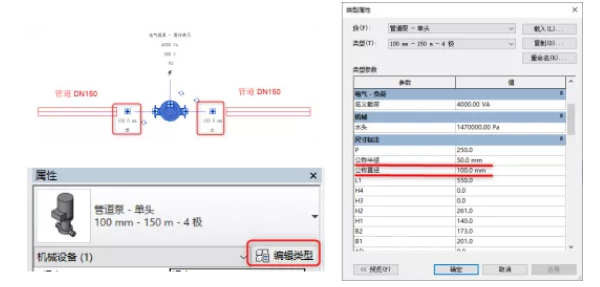

混流水泵(管道泵),修改水泵族参数中的水泵管道半径或者直径,如图2所示。

    (图2)

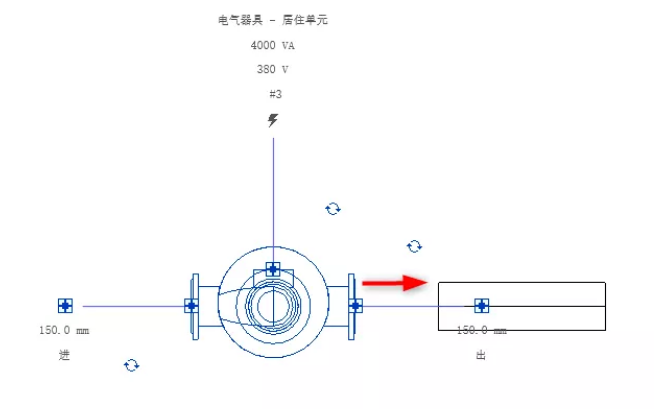

    离心式水泵(立式或者卧式),修改水泵族参数中的水泵管道半径或者直径,如图3所示。

    (图3)

    3.水泵放置后绘制管道技巧

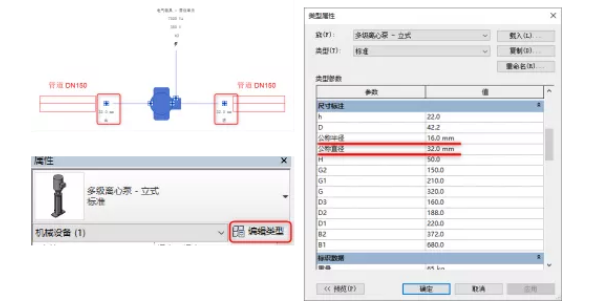

①【系统】→【机械设备】→【属性】,选择设置的水泵族完成相关信息参数设置,确定水泵安装高度放置到项目中,如图4所示。

    (图4)

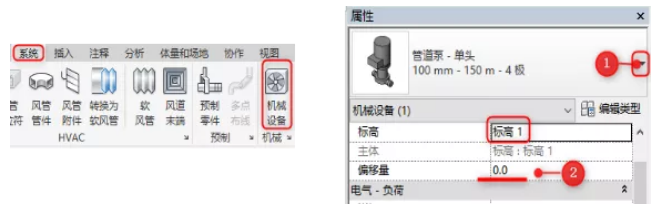

    ②绘制水泵时管道时需提前注意选择管道类型及管道系统,点击绘制管道开始绘制,如图5所示。

    (图5)

    4.管道绘制完成安装风机技巧

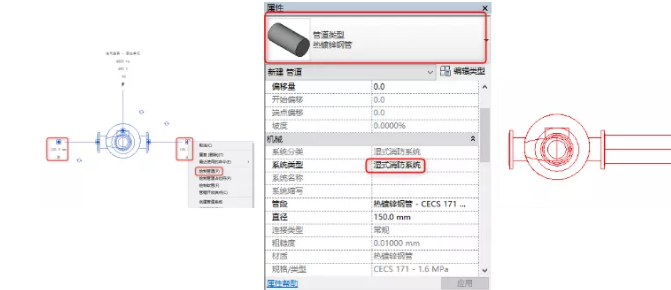

鼠标点击水泵拖拽到管道中心,水泵会跟着管道颜色变化,如图6所示。

    (图6)
