在建筑施工图中，常常需要对门窗等构件绘制图例（图317）。
图317：门窗图例
Revit可以通过图例功能方便快捷地绘制出来，具体方法如下：
选择功能区：“视图>图例”，在弹出的“新图例视图”窗口，输入视图名称和比例，创建图例视图，此时图例视图会打开，并添加到项目浏览器列表中；
选择功能区：“注释>构件>图例构件”；
在选项栏上的“族”，选择要创建图例的族，例如：窗。选择一个合适的视图，对于窗，当然是选择“立面：前”视图（图318）；
图318：图例选项栏
选择功能区：“注释>文字”，输入图例文字注释，目前Revit的版本还不能自动标注窗族的类型名称，所以这部分工作还需手工进行。
Revit的图例功能除了绘制门窗图例外，还可以对墙体、楼板等进行构造图例的创建（图319）。
图319：墙体、楼板图例
免费Revit教学视频。
我们在绘制标高时希望它以1F、2F、3F……进行自动排序
但是实际中我们将样板文件中的标高设置为1F后
在新建的项目中进行标高绘制时变成了1G，1H，
01、Revit软件的自动命名方式
在Revit中，软件自动以最后一个字符作为编号递增依据
如在轴线生成时按照字母顺序和自然数顺序进行轴号排列，
所以我们在样板文件中如果设置标高为1F
则在进入项目后它将以1G、1H进行递增。
02、如何快速生成
首先在项目浏览器中找到需要修改的标头族（如图-3所示）
进入族编辑
选择名称然后在修改标签选项卡下点击编辑标签，弹出的对话框后在后缀一栏中输入大写F（如图-4所示）点击确定。
载入到项目中
标高进行复制或阵列的时候标高的名称将会按照1F、2F、3F的顺序依次复制或阵列
免费Revit教学视频。
01、开发技术大纲
发起目标：技术交流、经验分享、共同进步；
实现功能：基于Revit平台，开发挡墙建模软件，实现自动建模、输出工程量等功能。
研究过程：
1.C#基础知识
2.Revit二次开发知识
3.软件技术框架
4.挡墙建模
a.基础数据
i.空间定位
ii.空间尺寸
iii.属性参数
b.挡墙族
i.1类族
ii.2类族
iii.……族
c.放置族
i.依据控制文件放置（1期）
ii.依据道路设计数据放置（2期）
d.结果输出
5.交互式优化模型
a.修改基础族文件
b.更新族文件
c.更新工程量
6.输出工程量
02、C#基础知识：基本流程
RevitAPI的二次开发的环境通常是C#或者VB，原因是Autodesk一直是和微软的脚步一致的。下面是以C#为例。
1.新建一个ClassLibrary的project。
2.增加引用，又击添加引用，然后找到你自己的Revit安装目录，把RevitAPI.dll和RevitAPIUI.dll添加进来，记住最后不要勾选把dll复制到本地的选项，否则就会浪费不少空间。
3.添加如下代码：
相信大家最初写程序都是通过照葫芦画瓢的方式来的，这里也一样。从上面我们可以看到Revit为API开发者提供了一套框架，而这套框架的入口就是接口IExternalCommnad的Execute函数。用户所要做的就是创建自己的一个新类，这里是Class1，实现接口的这个方法即可。
4.让Revit可以找到这个DLL。
这是一个后缀为.addin的文件，在XP里面我们把它存在C:DocumentsandSettingsAllUsersApplicationDataAutodeskRevitAddins2018，在Vista和Win7则存在C:ProgramDataAutodeskRevitAddins2018。
5.调试
在项目的Debug菜单下，把外部程序的位置设上。C:ProgramFilesAutodeskRevit2018ProgramRevit.exe
你可以打开Revit，把程序attach上去，并且在程序上设置好断点。比如就设置在，
TaskDialog.Show(“Revit”,”HelloWorld”);
进入Revit，打开Add-Ins面板，点击：
你就会发现，断点被执行到了。在程序中点击继续，即可看到：
至此，RevitAPI开发的基本流程就走完了。
免费Revit教学视频。
Q:如何创建折线剖？
在Revit中，剖面视图是和剖面线符号相关联的。要创建折线剖，我们要用“剖面”命令先创建直线剖，然后再在直线剖的基础上生成折线剖。
以优比土建课程的别墅案例为例，如图49所示，我们先用“视图”面板下的“剖面”命令，在平面视图中绘制直线段的剖面线，即可生成一个“剖面1”视图。
然后，选择剖面线，单击“修改”面板上的“拆分线段”命令（如图50所示），光标会变成一把小刀的样式，移动光标到要拆分的位置单击，将剖面线拆为两段。光标变成移动箭头的样式，将光标靠近要移动的剖面线段，拖拽到所需的剖切位置，再次单击放置即可。如图50中，平面视图中的折线剖创建好后，“剖面1”已自动更新为折线剖剖面视图。
对于折线剖，同样可以和直线剖一样，拖拽相应部分的蓝色双三角等标记，调整剖面的视图范围。
Revit目前无法创建沿曲线展开的立面/剖面，只能手动绘制，或将多个立面/剖面拼接起来模拟展开的效果。
免费Revit教学视频。
问题：
启动Revit时，屏幕上显示以下错误消息：
Revit当前许可状态
AutodeskRevit<版本>
内部版本号：<版本>
需要许可证才能在此计算机上运行AutodeskRevit<版本>。
原因：
Revit不使用指定给用户的许可。
解决方案：
请按照以下步骤操作：
1.显示警告时，单击“关闭”。
2.重置许可信息。请参见如何针对具有单（人）用户访问权限的单机许可重置Autodesk产品的许可激活。
3.再次启动Revit。
4.在“快速入门”窗口中选择“单个用户”。
5使用AutodeskAccount登录。
注意：请确保合约经理已为帐户分配相应软件。请参见：将用户指定给产品（新视图）。
广州明珠湾大桥全套BIM资料下载（含PPT视频模型）为三主桁钢桁拱双层桥梁，有全套桥梁revit模型及场地路线civil 3d模型等，含PPT及视频，对同类桥梁极具参考意义。
明珠湾大桥必须“过五关”。
一是“技术关”。大桥采用了新结构、新材料、新设备、新工艺，比如：三主桁钢桁拱采用双悬臂架设，两侧结构不对称，架设过程中经历多次体系转换，受力复杂，精度要求高，其工程规模大、工艺复杂、技术含量高、施工质量标准高。此外，该工程在设计、施工、运维阶段均采用BIM技术，技术要求严格。
二是“地质关”。桥址区存在多个断裂带，地层主要为粉质粘土、淤泥、粉细砂、淤泥质粉砂，基岩为弱、微风化花岗岩，地质条件复杂，施工难度大。
三是“深水关”。桥位处常水位水深4米到23米，最大水深约30米。大桥21号至29号墩均处于龙穴南水道中，其中主墩27号、28号墩采用整体式实心板墩，每个墩位布置25根桩径为2.5米桩基。由于墩位处淤泥层厚，持力层为花岗岩，岩层强度高，桩基数量多，受地质影响大，施工时易发生塌孔、偏孔、卡钻等风险。
四是“安全关”。明珠湾大桥受台风影响大，年均台风2到3次，钢桁梁双悬臂架设，高空作业安全风险大。所跨越的龙穴南水道的船只流量大，施工期间原材料及构件的运输、钢桁梁吊装、桥墩基础施工等均对船舶的航行安全带来不利影响，施工中的组织协调及维护航道安全运行的难度大。
五是“环保关”。桥位处海洋性气候显著，汛期长，降水量大，施工受雨季、水位变化、台风及涨落潮的干湿侵蚀影响较大，环水保标准高，对钢桁梁结构防腐要求严。
2021-03-21
2020-11-16
2021-01-25
2021-01-17
2021-01-22
2021-03-31
原文始发于微信公众号（海南BIM）：广州明珠湾大桥全套BIM资料下载（含PPT视频模型）
绘制Revit模型时，导入CAD图纸进行建模方便快捷，但是经常会遇到拾取不到CAD底图中线的问题，这就会影响我们建模时的模型精度。
解决方案：
首先找出拾取不到的原因，选中CAD底图，在“导入实例”面板下选中“查询”的命令，然后选择拾取不到的线，发现线的类型是“样条曲线”，如图1所示。
图1
正常可以拾取到的线类型是：“线”
因此我们可以通过处理CAD底图的方式解决这个问题，将样条曲线转换成多段线。
输入快捷键PE，执行命令即可。
免费Revit教学视频。
是否常常对着教程画不出图？
是否常常苦恼没有简单粗暴一看就懂的教程？
是否先入为主的认为Revit只能画施工图？
是否对Revit的灵活性失去了信心？
接下来
就是见证不一般的时刻
让你重拾对Revit的兴趣
在Revit中实现点干扰渐变构件总共分几步？
1.打开Revit，新建概念体量。
2.创建一个矩形，并创建形状，生成表面
3.选择表面，进行分割表面，创建20*20的网格，并打开节点
4.新建自适应构件族
5.创建参照点，并使参照点变为自适应点
6.拾取1自适应点的水平工作平面，用参照线依次捕捉1234参照点连线，注意要开启三维捕捉，选择四条参照线创建形状
7.添加h参数作为高度变量，注意h要设置为实例参数
8.到这一步，需要添加一个报告参数L，即就是自适应点1和5之前的距离作为L，用对齐标注工具捕捉自适应点1和5，并添加实例参数勾选报告参数L。
9.最后让L与h发生关系，即就是添加一个适当的公式，让h随着L的变化而变化。此处我定义h=L/12，此时我们完成了自适应构件的创建，将它载入到项目中
10.选择刚刚载入的自适应构件，并画一个参照点作为干扰点，开始在表面放置一个自适应构件，选择该构件，进行重复命令就得到渐变构件
是不是很简单呀？
打开电脑照着教程试一试
就现在
你可以的~~~
免费Revit教学视频。
由于Revit中自带的管件族比较有限，我们经常会从网上下载一些族来建模，这时候经常会碰到在二维出图时的样式表达问题，单线管件通常偏小而且大小不一，很难达到图纸标准要求，今天就来看看如何快速解决此类问题。
1.注释比例的作用
如下图所示，我们在一些网上下载的弯头族和三通族，单线视图下“大小不一致”，明显偏小：
其实解决起来很简单，只要勾选“使用注释比例”就能使其显示正确。
注意：由于注释比例是实例参数，尽可能在建模初期就设置好，否则需要一个个再去调整，当然我们也可以在项目列表或者视图中选中所有实例批量去设置。
2.注释比例的尺寸
现在我们所有的管件大小基本都保持了一致，但发现仍偏小：
此时我们可以在“管理”>“机械设置”下进行调整：
调整管件的注释尺寸，另外管道升/降注释尺寸可以修改我们平面中的立管或剖立面时的管道截面的二维大小：
这样我们整体的管件大小就非常标准和美观了。
注意：由于这里是mm为单位的绝对打印大小，会受当前视图的比例影响。
免费Revit教学视频。
文章来源：建筑科学
我们在平时绘制项目BIM模型的时候，常常要在revit的MEP里建立好暖通、给排水、电气的管道参数，这是非常重要的一步。
如果每次新建项目都要重新建立一次系统参数，将会有重复做工的麻烦，今天我来教大家如何在新项目里，沿用以前做好的项目的系统参数。
图（1）
如图（1）是现在新建的项目参数，图（2）则是以前做的项目的参数模板。
图（2）
我们现在需要把图（2）的项目参数模板，嵌套到图（1）项目去作为沿用。

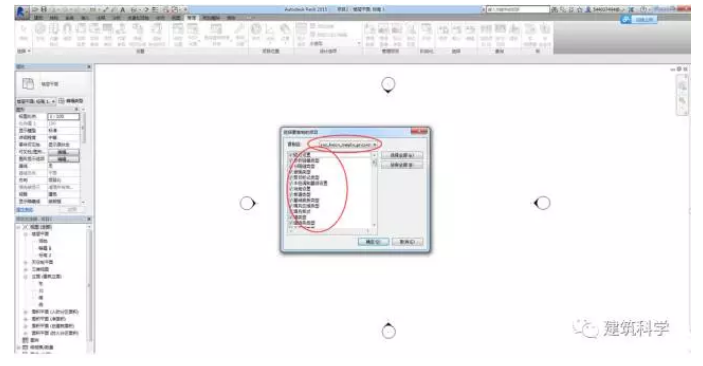

步骤一：点击图（1）项目的传递项目标准设置
步骤二：勾选你需要传递的项目参数，选择目标文件
点击确定以后会出现↓
这个方法是不是很便捷呢？除了传递管道系统参数，其它如过滤器等等也是可以通过此方法传递的。
划重点：在新建项目BIM的时候，做好最关键的两步，一是建立管道系统参数，二是建好过滤器，那么你离做好项目的BIM模型就不远啦！
免费Revit教学视频。
有些CAD图纸里面会有环形坡道，如何在Revit里面进行绘制呢？下面是绘制环形坡道的一种方法：在软件绘图页面使用”内建模型”命令。
1.在”建筑”选项卡”构件”里面选择”内建模型”。
2.选择族类型为”常规模型”并命名为”环形坡道”。
3.在”创建”选项卡里面选择”放样融合”命令。
4.选择”绘制路径”选项卡，并创建放样路径为半圆，路径绘制完成后点击”√”完成命令。
5.在对应的立面视图中编辑轮廓，在”轮廓1″和”轮廓2″中分别绘制两个同长宽的图形，但高度要分别位于标高1和标高2，如下图所示：
（1）点击”选择轮廓1″，点击”编辑”，选择相应的立面视图。
（2）轮廓1：在标 高1处绘制一个矩形。
（3）同理，点击”选择轮廓2″，点击”编辑”，选择相应的立面视图，在标高2处绘制同样的矩形。
（4）轮廓1和轮廓2绘制完成后，点击”√”,完成环形坡道的绘制。
免费Revit教学视频。
如何使用材质功能使模型更真实
有时候为了整体效果的展示，Revit本身自带的材质不能满足需求，那就需要对材质的贴图外观进行自定义添加。
一、使用材质文件中添加图像的方法为构件表面添加图案
1.新建材质，给材质重命名，在“外观”中“常规”的图像位置选择需要的图片。
这时候会发现贴图大小位置和实际需要的不一致：
2.对贴图进行编辑。点击图像中的图片会出现“纹理编辑器”，可以对图片进行大小，位置等操作。
通过调X或Y的偏移值对图像进行上下左右的移动或者旋转，通过样例尺寸用来调整图像的大小。贴图大小和偏移不按比例调整的时候可以点击“锁定比例”的图标取消比例调整。想让图像往左边移动X方向偏移输入正值，右边移动输入负值；Y方向向上移动输入正值，向下移动输入负值。（如果需要导入fuzor做漫游展示，最好偏移都输入正值，fuzor中偏移量没有负值）
以结构柱保护样式为例，贴图大小需和柱子尺寸一致，调整完成后如下图所示：
二、材质贴图文件绝对路径的解决经验
材质贴图是我们自己的图片，而且没有存放在Revit默认材质库里面，这时候别人打开我们的模型时由于贴图路径不一致会不显示贴图，需要一个个手动修改比较麻烦。
解决办法：我们直接把自己的材质库贴图放在C盘根目录下的文件夹里，别人打开模型的时候只需要在C盘根目录下放入我们的贴图，打开模型时贴图就会直接显示了。
默认贴图文件路径为：C:ProgramFiles(x86)CommonFilesAutodeskSharedMaterialsTextures1Mats
三、使用贴花的方法为构件表面添加图案
1.创建一个贴花类型，在“管理”选项卡点击“管理项目”面板上的“贴花类型”；或者点击“插入”选项卡下“贴花”下拉箭头选择“贴花类型”；
2.打开贴花类型对话框，点击“创建新贴花”并命名，在右侧窗口“源”末端点按钮选定一个贴花图片。设置好图片参数后，点击确定贴花创建完成；
3.然后点击“插入”选项卡下“贴花”下拉箭头选择“放置贴花”，将贴花图案放置在合适的位置；
4.可以通过拖动贴花边角四个小圆点，调整其大小，最终效果如下图所示。
四、贴图与贴花的区别
Revit软件可以对构件进行材质的附着，这个材质就是贴图；而贴花，是对一个平面构件的表面进行一种图片的覆盖效果
贴图和贴花均需要在真实模式下才能显示；贴花在项目环境中才能放置，族环境中没有此功能，且必须将其放置在构件表面才行；贴图可以在族环境下进行修改，修改某一类构件比较方便。
通过材质贴图或者贴花的设置可以更真实的还原现场，小伙伴们可以来试一试~
文章作者：冯雯
免费Revit教学视频。
众所周知，Revit中对图元进行配筋是按照此图元是建筑构件还是结构构件来区分的，而并不是大家以为的材质区分，比如一个构件，就算它不是混凝土的材质，只要它属于结构柱或者结构梁，那它就可以进行配筋，同样的道理，即使一个构件是混凝土材质，如果它是建筑楼板或者建筑柱，那它同样不可以进行配筋。
所以，如果用新建常规模型创建的族导入到项目中后想进行配筋的话，第一种方式就是，将她改为结构构件，方法为：打开族类别和族参数对话框，将族类别改为结构柱、结构框架或者结构基础，然后载入到项目中之后就可以进行配筋了；
第二种方式也很简单，同样打开族类别和族参数对话框，不需要改族类别，直接在下面有一个选项，可将钢筋附着到主体，此选项默认是不勾选的，我们手动将此选项勾选，然后导入到项目中之后即可进行配筋。
免费Revit教学视频。
来源丨益埃毕教育
在给排水专业的排水系统中，三通需要使用特定的顺水三通，使重力排水在最大程度上变得通畅，防止倒流。但是在很多时候我们使用修剪/延伸为角时软件会出现把顺水三通反向连接的情况。如下图所示，当遇到这种情况时，是由于改顺水三通判定方向的根据是绘制管道的起点到终点的方向，也就是当我们没有沿着水流方向绘制管道时顺水三通就会出现反向的情况，于是也就可以通过更改绘制管道的方向重新生成三通来达到更正顺水三通方向的目的。
（箭头指示为水流方向）
1.删掉反向的顺水三通管件以及连接的主管
2.沿箭头方向去绘制新的排水管道，一定要伸出连接节点一部分，不然还是会判定反向连接。
3.在去与上一段管段连接起来，即能使顺水三通正常连接。
将Revit中反向连接的顺水三通改正的方式的意义：
在Revit中画排水系统时尽量沿着排水路径去布置管道，有利于顺水三通的正常连接，减少我们在排水系统中的建模时间。
-END-
首先需要安装插件RevitToLumionBridge_Revit。安装在附加模块里面会出现一个Export To Lumion按钮，可以导出*.dae格式的文件，这样导出的文件格式在Lumion里面可以识别材质名称，尽量使用Lumion6.0，这是因为Lumion6.0版本保存材质组保存从Revit导入的中文材质名称，可以在后期使用的时候便于区分。
1.将所需要调试的分材质名称的单个模型导入到Lumion中，在Lumion中可以一次性选中单次导入的相同材质的所有模型。
2. 导入Lumion之后选择左侧材质图标选项，选中所需调试的模型材质，材质库会弹出来，光圈在输入材质的框上面。然后点选中标准。
3.进入材质选项可以对材质进行调整，如果是想要跟原来Revit中颜色一样的可以将颜色选项条拉到最高，也可以选择右上角两个选项进行贴图和法线贴图。可以通过对光泽和反射率对颜色贴图进行调试。视察可以对法线贴图进行调整。缩放可以对贴图课法线贴图的大小进行调整。
4.选择调试好的材质，点击右上角的小扳手图标，会出现几个选项，选择材质组选项。
由于项目的需要，在修改族的某个构件的颜色、线型图案或者线宽的时候，常常会碰到明明在族里修改好了颜色、线宽等，为什么会出现载入到族里之后还是没有变化，而“有些”时候又会有变化的玄幻现象。
包括在材质上也会出现这个问题，明明在族里修改好了材质的填充图案以及颜色，载入之后还是没有变化，而“有些”时候却又能奏效。
以上出现的种种不确定性变化，涉及到一个很重要的Revit软件逻辑——项目对族的继承规律。
上图是一个门族的对象样式界面，圈中的每个类别都是这个门族的一个子类别，重点来了，如果你是在项目里打开的这个门族，那么你在族里所做的修改是“无效”的，这些修改在载入之后并不会生效。当然这只是你看不到生效，实际上修改对族本身而言是奏效的，修改也可以保存，但是对于这个族所在的项目来说，修改是徒劳的，想要修改在项目里的颜色、线型图案或者线宽，你需要在项目里的对象样式或者可见性设置里，找到对应的子类别去修改。
在项目中，上述的几个子类别并不是一直存在的，是因为族里存在，并且族被载入到项目中，所以这几个子类别存在于项目中，也就是说，如果这个门族并没有被载入到项目中，并且项目中之前也不存在这几个子类别，那么你此时打开这个族编辑它的子类别的颜色、线宽、线型图案，在载入之后，是可以直接被项目继承的，也就是改动生效了。
由此，如果你是在项目中打开的族，编辑族的颜色、线宽、线型图案的时候，你只需要给子类别换一个项目中不存在的子类别的名字再载入就可以了，不过，这只是为了方便你理解规律告诉你可以这样做，但在实际中，大部分情况下不建议你这么做，因为这样会导致项目里无用的子类别增加，干扰项目里的可见性设置。
另外一个值得提的是，项目中的子类别，大部分都可以在项目的对象样式中删掉，小部分默认的子类别删不掉。在可见性设置里会有一个窗口直接到达对象样式，由此引出下一个知识点
刚接触可见性设置和对象样式的时候，你会发现这两者都可以改变软件中的构件的颜色等，但实际上，这两者只选其一，因为我们导出cad的时候，在颜色这一栏，我们只能选择一个。
对象样式中的修改对应的是第二种颜色方案，可见性设置对应的是第三种颜色方案，由于只能选择其中一个，所以未被选择的方案中的颜色设置在导出后是无效的，但它却影响了未导出时视图中的颜色等设置，所以，当你确定了一种颜色方案之后，记得务必要把另一种方案的颜色全部修改成默认的黑色，这样就不会影响你在视图中的修改，导致出现明明视图中颜色是正确的，而导出来颜色等就不对的情况。
最后是材质，材质和子类别一样，只要项目中已经存在了指定的材质，那么你去族里修改材质的各个参数、填充图案等，都是“无效的”，你只需要在项目里修改对应的材质就行了，但项目里一个材质对应的构件可能会非常多，这就要求你做族、做项目样板的时候，要时刻保持材质浏览器的整洁，尽可能删掉不必要的材质，子类别也是，保持子类别和材质的整洁，就能降低修改时的繁琐程度。
免费Revit教学视频。
今天给大家介绍一个可以提升Revit建模的方法，大家用Revit作图的时候往往建的构件多了，会发现各个构件已经不能很好的区分，尤其是在着色模式，梁柱板的材质是一样的时候，这时候我们就需要分别给各个构件赋予一种颜色，以提升我们的绘图的正确率跟效率。
首先我们打开过滤器（“VV”）
选中“过滤器”这栏
编辑新建过滤器
新建一个过滤器
给过滤器一个新的命名
根据需做过滤器的构件归属，选择范围，例如我们要创建“柱”过滤器，则我们需勾选上“建筑”跟“结构”
选中“结构柱”
右侧的过滤规则可以给柱子的过滤条件进行更细致的划分，例如“L型柱红色”，“T型柱黄色”等等，这里我们就介绍下把所以的柱构件进行着色，直接点击确定。
回到过滤器主界面，填充图案一栏，点击替换
颜色，跟填充图案分别选择
填充图案，我们选择实心填充
这样，我们就完成了柱子通过过滤器上色的操作
这样大家进行建模的时候是不是就更加直观，高效了呢？
免费Revit教学视频。
平常我们工作中有时需要把dwg图纸导入revit中做参考，然而有时它是改在模型上方，有时却是在模型下方，我们怎么根据需要调整呢？
1.导入图纸时，要设置勾选“仅当前视图”，只有这样设置，才能实现图纸与模型上下顺序调整；
2.导入之后，选中图纸，即可在选项栏调整图纸顺序了。
1.导入图纸时要注意仅当前视图；
2.另外颜色选择保留，导入单位选择毫米，定位选择中心对中心（看个人使用情况可自行设定）；
3.保留图纸颜色导入，revit本身白底看不清，可点击左上角软件图标，找到选项，点击图形、颜色，选择合适的颜色。
Part.1
Part.2 Part.3
植物素材库，任意使用
内置大量全球植物库，可按地域、季节、种类等任意选择
Part.4
植物批量种植，比Lumion还方便
Lands Design是一款功能非常强大且实用的园林环境设计插件
Part.5
Lands Design和Rhino的界面一致，只是多了与插件相关的图标和面板。
工具列如下：
种植
土建工程
地形
灌溉系统和阴影
标注
实景模拟和植物库
Part.6
Lands Design的植物库包含1800+种植物，具有所有特征的植物物种数据库；除了可以用学名搜索以外，它还分出了设计师常用的与不常用的；除此之外还可以通过种类、株型、叶型、落叶性、果期以及特点、土壤种类等进行筛选。
– END –
文章来源：广筑BIM
将Revit模型快速转化为绚丽动画的方法
对于我们大多数BIMer来说，建模工作占据了相当大的时间，每当汇报总结的时候，总是苦于给领导看些什么，总不能每次都打开Revit给领导看，关键是领导们也不会Revit。今天呢就给大家介绍一款人人能都快速上手的软件，让大家快速制作出绚丽的动画。
软件名称：Lumion6.0
软件特点：实时的3D可视化、可制作电影（动画）和静帧（图片）、主要服务建筑规划和设计、渲染速度快、内置多种效果插件、内置多种常用物体、能承接多种数据格式、能快速调整灯光和材质
将BIM模型导入Lumion软件制作动画的步骤
①安装Lumion导出插件，安装导出插件后，在Revit软件中“附件模块”下会出现导出模块，按照提示导出.DAE格式文件保存在电脑上；
②打开Lumion软件，新建场景，将导出文件导入到Lumion软件中；
③选择放置地点即可将模型添加；
④Lumion中内置了很多物体工我们使用，我们只需用放置模型的方法放置即可。其中包括树木、汽车、人、建筑物、道路、灯具等上千种物品，添加非常方便；
⑤我们可以根据需要修改材质，并且丰富我们的场景，场景制作完毕后，就可以用来制作动画了；
⑥进入动画模式；
⑦在下方动画序列上，利用上下左右键移动模型截取不同角度的图片，软件会将我们截取的图片的路径平滑处理，生成一段动画，可以播放查看和修改，修改完毕后点击对号回到上一步；
⑧渲染动画。
点击“从动画片段创建视频”
设置质量和分辨路后，开始渲染
注：
1、Lumion可输出高清视频，可达到电影级效；
2、本视频中除了大楼模型为Revit创建，其他均来自Lumion软件；
3、Lumion可导入多个模型，将场景面积做大之后更加真实；
4、时间允许可将场景做的更真实，另外也可进入到建筑物内部进行漫游，效果逼真。
学会这个之后，向领导展示成果的时候更直观并且会显得很高大上~
说不定领导一激动就会给你这月的双倍工资呢~
赶紧打开软件操作一下吧~
THE END
培训网校课程目录
零基础培训教程
项目实战训练营
在BIM应用中，使用Revit软件创建机电模型之前，首先需要设置项目样板，好的项目样板可以节省BIM模型创建时间及减少反复性的工作，今天主要介绍机电样板中机械选项的相关设置。
一、系统分类

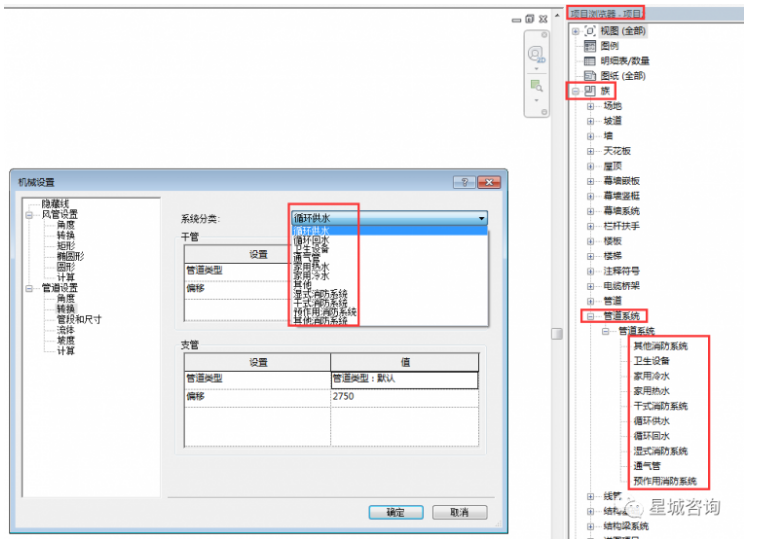

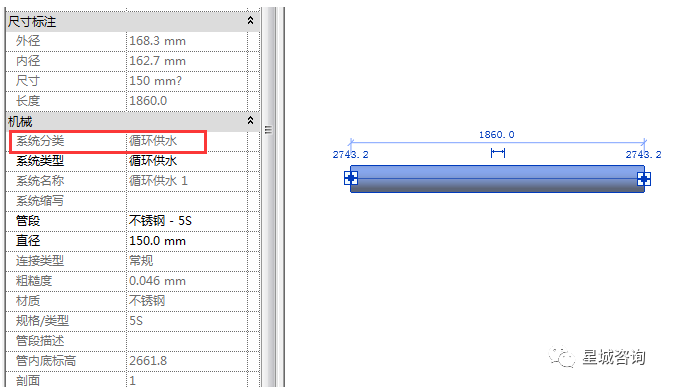

系统分类顾名思义按系统性质功能进行分类如给水系统、污水系统、废水系统等，画一根管道并选中，在属性栏的机械选项下能看见相应的系统分类，但是显示为灰色不能对其进行修改，在机械设置的的转换选项里，系统分类能够进行选择，选择好系统分类，能够进行干管及支管的预设，但不能对已经设置系统类型及绘制好的管道修改系统分类（如图1~2所示）。
图1系统分类

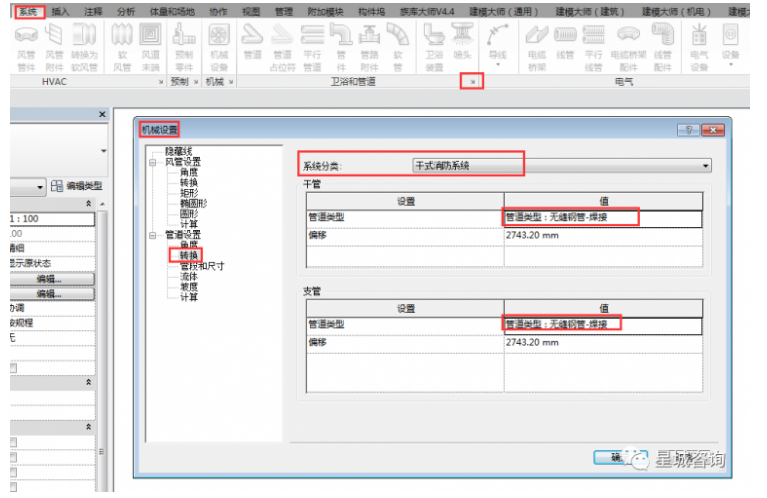

图2机械设置
二、系统类型

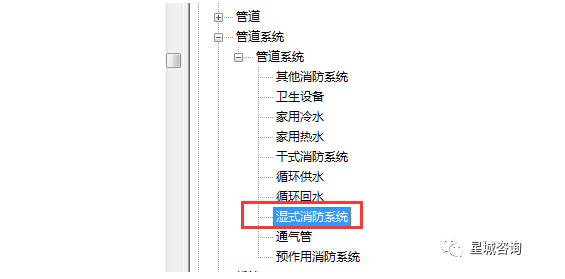

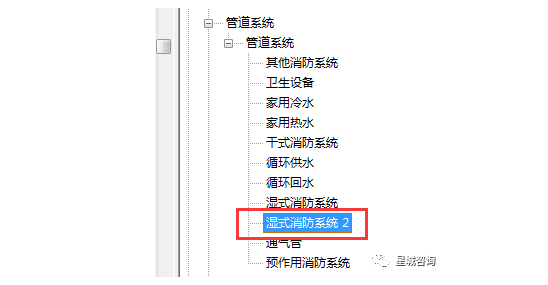

1、项目浏览器下展开族选项找到管道系统，可以看见与机械设置里面的系统分类一致(如图3所示)。
图3系统分类、管道系统

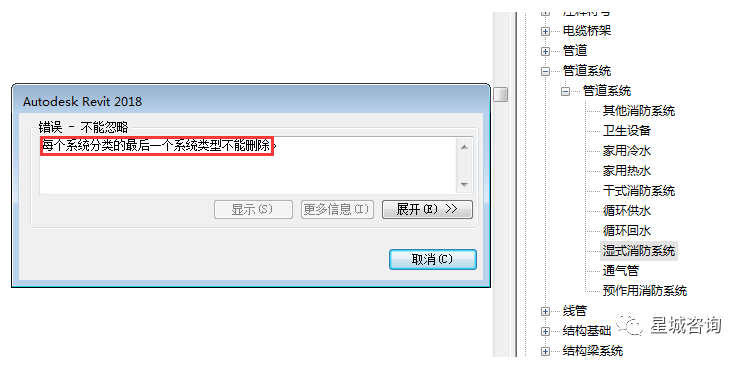

2、以湿式消防系统为例，进行相应说明，选择湿式消防系统，右键删除，发现是不能删除的，可以进行右键重命名及复制（如图4~6所示）。
图4删除
图5重命名
图6复制

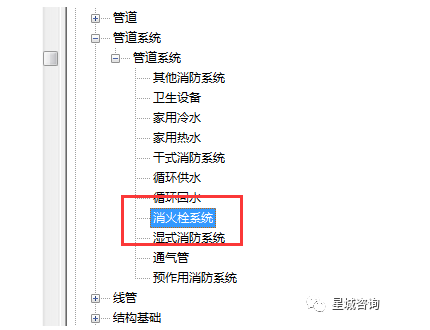

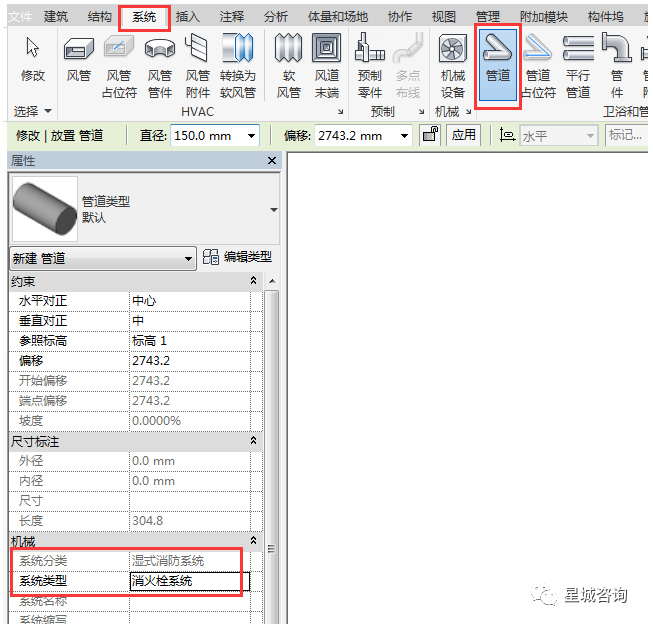

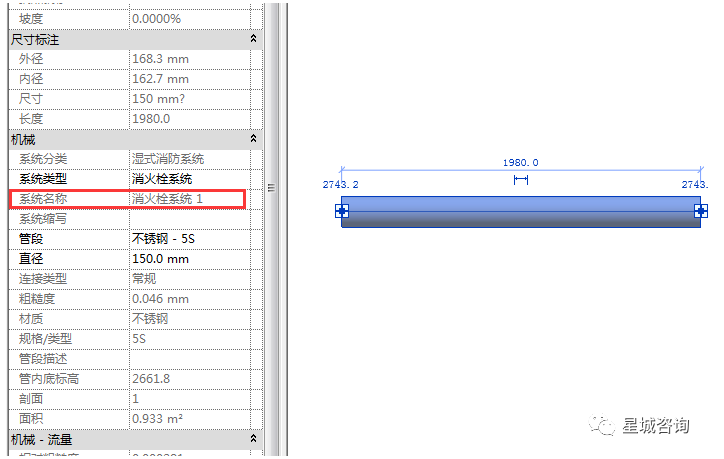

3、将“湿式消防系统”复制出来的管道系统重命名为新的管道系统“消火栓系统”，系统选项下选择管道，属性栏机械选项里面系统类型选择“消火栓系统”可以看见系统分类是“湿式消防系统”可以理解为系统类型在系统分类的基础上进行细化分类（如图7~8所示）。
图7复制、重命名
图8系统分类、系统类型
三、系统名称

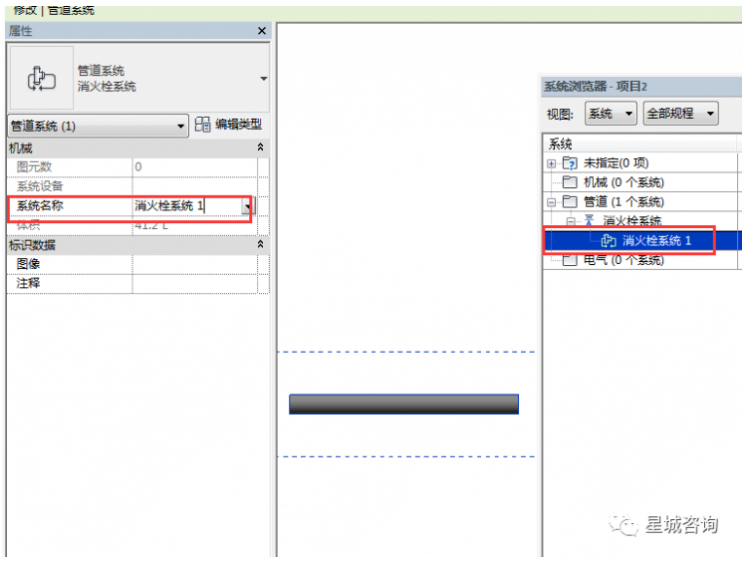

在属性栏机械里面系统名称的显示为灰色，不能进行修改，可以右键在系统浏览器中进行修改(如图9~10所示)。
图9系统名称
图10项目浏览器
四、系统缩写

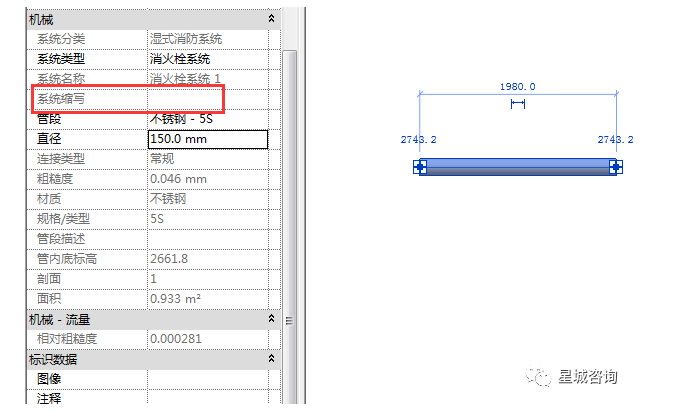

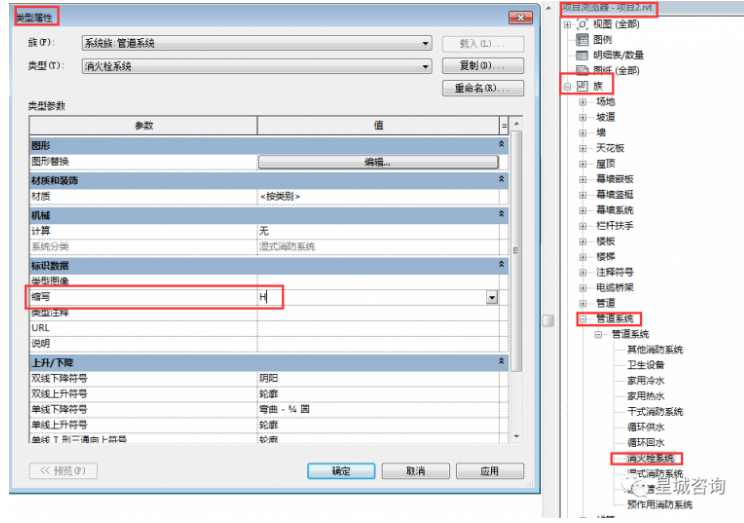

在属性栏机械里面系统名称的显示为灰色，不能进行修改,项目浏览器下展开族选项找到管道系统，选中管道系统，双击或者右键找到类型属性，标识数据选项下进行设置系统缩写（如图11~12所示）。
图11系统缩写
图12类型属性
五、管道设置

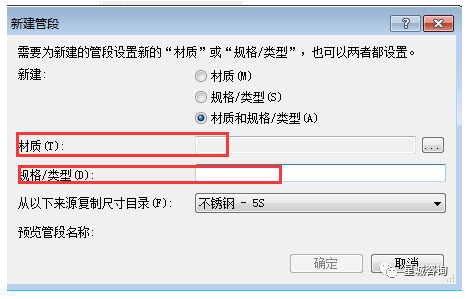

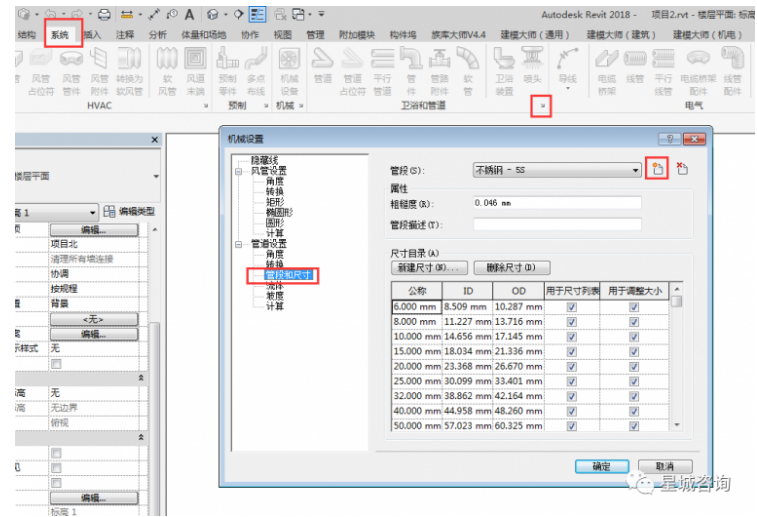

选中管道，属性栏机械里有相应的管道信息，系统选项下找到机械设置，选中管段和材质，点击右上角的按钮进行管道设置（如图13~15所示）。
图13管道信息
图14机械设置
图15管道设置
以上即为Revit机械样板设置的方法
你学会了吗？
来源：星城咨询
免费Revit教学视频。
Part.1
如果我说这是渲染的效果图？而不是照片，你相信嘛？他就是渲染的效果图！
其实主流效果图公司，由于长期渲染图纸，为了节省时间，都会自己归纳一套内部的渲染参数文件！因为很多参数都是通用的，你只需要导入参数，进行一些后期微调，就可以完成一系列逼真的效果！傻瓜都会用
下面我们看看不同场景的效果呗！都是效果图公司内部的参数文件，非常方便
使用参数前
使用参数后
Part.2
一键参数特效
Part.3
渲染参数文档
Part.4
使用参数出图效果
Part.5
室内参数效果
Part.6
室外参数效果
Part.7
雨景参数效果
Part.8
雾天参数效果
Part.9
黄昏参数效果
– END –
我们在进行项目的时候，如果同一设计院或者同一施工方，一些标准都是一样的，我们就不需要一个一个去新建，如何快速的去使用其项目的标准?我现在比较常用的有两个：
1：项目样板
2：传递项目标准

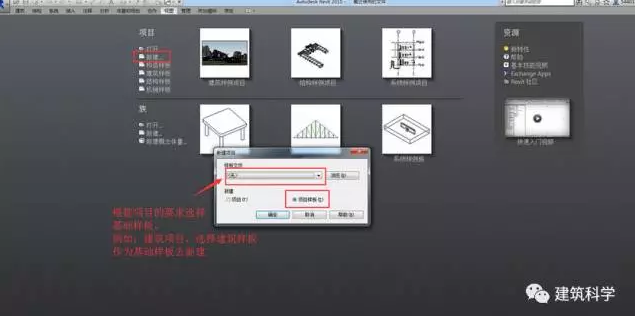

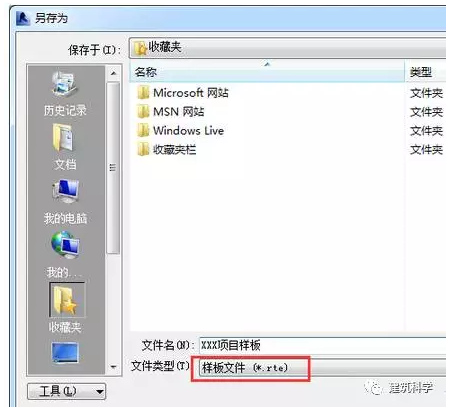

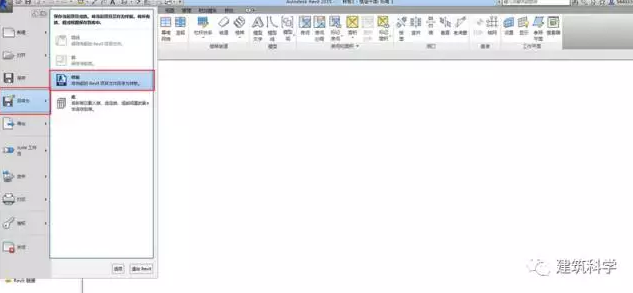

第一种项目样板，是现在采用方式比较多的，简单来说，就是把要求，做成一个框架，让人在框架里面进行设计，绘图!其操作是先做一个项目样板，
使用项目样板要注意一下几点：
1、样板必须包括项目经常使用的图元，或者最基础的图元
2、样板必须保持一定的规范性，例如：族命名的设定
3、项目必须以项目样板打开
第二种传递项目标准，是相对于来说比较快捷，比较省事的，但是其规范性不如项目样板那样严格!
其操作也比较简单

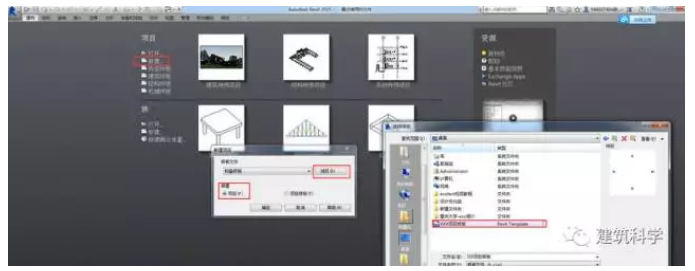

打开你需要传递标准的项目;

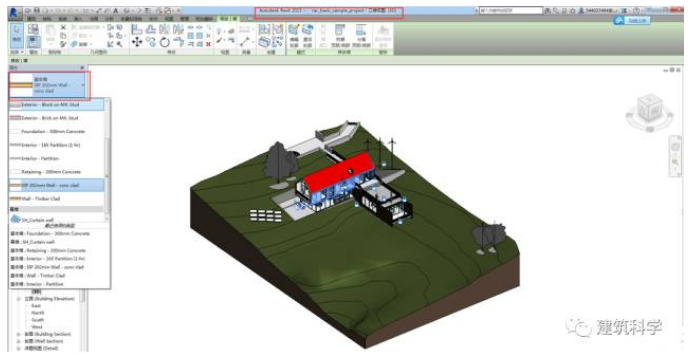

我们以建筑项目样例来看
同时打开你现在的项目

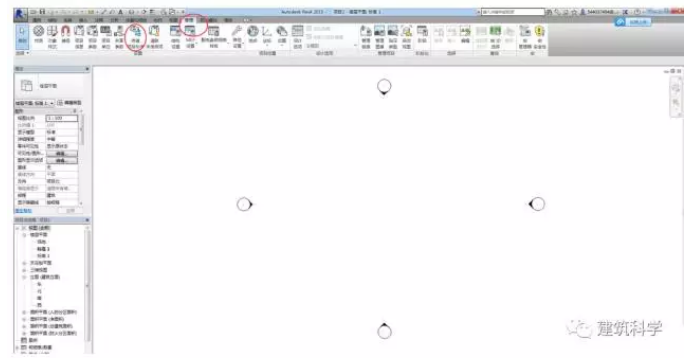

现在传递项目标准
选择你需要传递的内容

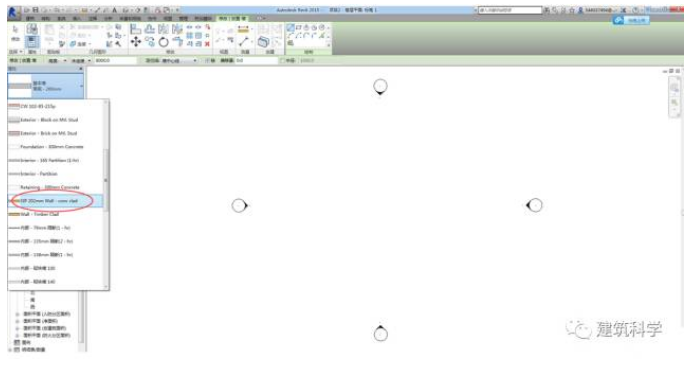

这样你需要的一些类型，就传递过来可以直接使用!
免费Revit教学视频。
今天的REVIT每日一技是关于屋顶高度的准确定位。做屋顶设计的时候，当是相当的方便，比如说做一些别墅的坡屋顶，自动生成的屋顶迹线那个高效，而且也非常准确。可是，虽然对于绘图来讲提高效率和精度了，但是对于施工单位来说，软件自动生成屋顶高度多半顶高或者板底高都是碎数，如下图：
对于设计单位，这样的图纸也不好看，所以，除了让软件自动按某种坡率或角度生成外，也要进行一些微调。
所以，对于这种情况，我们可以先在立面上绘制一些整数高度的参照平面，如下图：
并用对齐命令对屋顶上边缘进行对齐操作，就是满足我们对屋迹高度进行整数定位，如下图：
总结：一句话，Revit坡屋顶可以在立面上对齐顶的高度。注：只能对齐屋面板顶高度!
如果需要控制板底高度，那推荐使用坡度箭头。今天的REVIT教程之屋顶高度的准确定位就结束了，喜欢的多多关注我们吧。
免费Revit教学视频。
Part.1
大家都知道Lumion 10.3新增了一项功能：支持导入各种置换贴图（如凹凸、粗糙、法线贴图等），为任何材质赋予自然逼真的外观，增强项目材料的纹理和细节，以准确显示它们的感觉：
Part.2
可以说这种置换材质的出现，使Lumion的材质表现上了一个台阶。
虽然Lumion自带的置换材质库虽然已经足够使用，但材质的凹凸感普遍不足，也缺少调节的参数。在渲染自然景观地面、墙面、铺装等，表现力就略显不足。
Part.3
合集内的材质文件包含Lumion 置换材质+Lumion通用材质两大类，含自然地面、木纹、砖块、铺装等多种材质类型，适合不同场景的建筑景观表现。
Part.4
Lumion 10.3置换材质
（2K,支持Lumion 10.3及以上版本）
（1）40+自然地面材质，含雪地、泥地
（2）40+景观铺装材质
（3）90+粗糙砖块材质
（4）20+无缝瓷砖地砖材质
Part.5
Lumion通用材质
（2K,支持Lumion 9、10及以上版本）
+木材+景观铺地材质
20+室外防腐木材材质
由于图片太多，这里就不一一展示了
– END –
经常在Revit中建模完成后，我们都会进行模型校核，不仅查找错误，也会对模型的外观进行美化。
模型校核过程中，通常会发现一些小问题，可能不是建模时绘制错误导致的，但是也会影响我们外观效果。下面给大家讲解一个我们常遇到的外观问题。
内墙与外墙连接时，由于墙连接方式问题，导致内墙伸出外墙，在外观上有重叠、阴影。严重影响模型外观和成果交付。如图1所示：
图1
如何解决这个问题呢？
首先，将“三维视图”与“平面视图”平铺，并在平面视图找到问题处，如图2所示：
图2
启动功能区【修改】→【几何图形】→【墙连接】命令，如图3所示：
图3
启动墙连接命令之后，选择问题处，单击，就会出现一个方形框，这是修改预选，如图4所示：
图4
然后，功能区下方选项栏中出现墙连接编辑，如图5所示：
图5
这时我们只需点击“上一个”“下一个”，就可以转换墙连接方式，使我们模型外观正确，如图6所示：
图6
这时不仅解决墙连接问题，也会优化模型外观。
免费Revit教学视频。

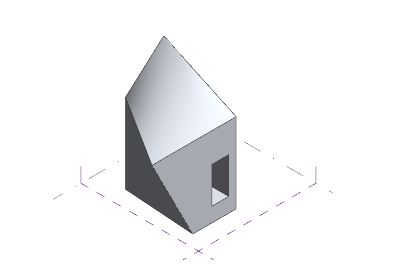

创建形状可以研究包含拉伸、扫描和放样的建筑概念。使用“创建形状”工具从各种几何形状创建实心和空心拉伸。
形状是通过选择线和闭合环形状来创建的：
“修改|线”→“形状”面板→（创建形状）
使用该工具开发任何表面、三维实心或空心形状，然后通过三维形状操纵控件直接进行操纵。
以下线类型可用于产生形状：
线
参照线
由点创建的线
导入的线
另一个形状的边
来自已载入族的线或边
关于不受约束的形状与基于参照的形状
从模型线创建的图形或从参照线创建的图形，其修改行为有所不同。
关于透视模式

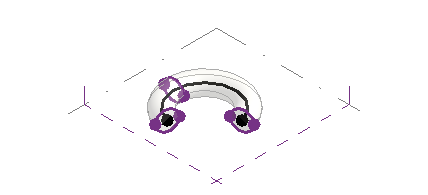

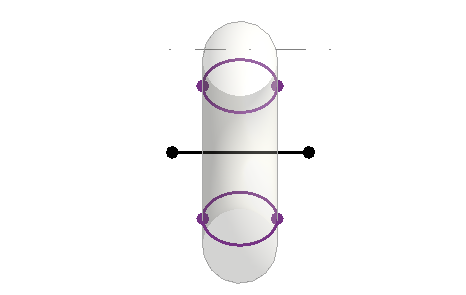

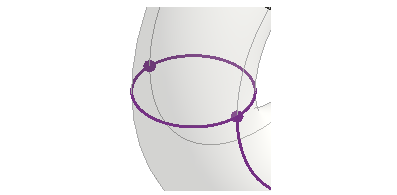

在概念设计环境中，透视模式将形状显示为透明，显示了其路径、轮廓和系统生成的引导。
透视模式显示所选形状的基本几何骨架，使您可以更直接地与组成形状的各图元交互。当您需要了解形状的构造方式或者需要选择形状图元的某个特定部分进行操纵时，该模式非常有用。
透视模式一次仅适用于一个形状。如果显示了多个平铺的视图，当您在一个视图中对某个形状使用透视模式时，其他视图中也会显示透视模式。
透视模式显示下列形状的可编辑图元：
轮廓-定义形状拉伸、放样、旋转和扫描的几何图形。
显式路径-定义放样路径的线。
隐式路径-系统为构造拉伸和放样而创建的线。
轴-定义旋转方向的线。
控制节点-系统为承载各个轮廓而创建的点。
关于形状轮廓
形状轮廓定义及编辑概念设计中形状的基本形状。
轮廓是可用来生成形状的单条线、一串连接起来的线或闭合的环。操纵轮廓来修改形状的几何图形，您可以为下列形状类型添加轮廓：
拉伸
放样
扫描
关于形状尺寸标注
在概念设计环境中，可以指定形状的尺寸标注。形状尺寸标注的工作原理类似于项目环境中的尺寸标注。
三维控件在处于活动状态时会报告当前的尺寸标注。
双击尺寸标注并按Enter键，以使临时尺寸标注在绘图区域中直接成为永久性尺寸标注。
为模型线指定与尺寸标注相关的参数。
将参数分配给标签尺寸标注。
调整尺寸标注参数及所有与其相关的几何图形调整。
来源：欧特克BIM俱乐部
免费Revit教学视频。
文章来源：智见能源
近期小智团队开展了数字化移交及工程BIM管理的学习活动，采用了Revit软件进行输变电工程设计。小智针对Revit软件建族的相关技巧，谈谈我们的认识。
在Revit软件中，族三维模型形状的创建可以采用拉伸、融合、旋转、放样、放样融合以及空心形状等几种方法，通过这几种方法可以创建复杂的Revit族模型。除了这几种基本的创建方法，在Revit族模型的创建中，可以使用多种修改方法，比如对齐、偏移、旋转和阵列等。
下面介绍下阵列在族模型创建过程中的应用。使用阵列工具可以创建一个或多个图元的多个实例，可关联成组同时对这些实例进行操作，也可不关联成组对每个图元进行操作。阵列工具可以创建选定图元的线性阵列或半径阵列，不仅可以应用在二维草图，同样可以应用于三维图元。
为了避免重复创建模型，在Revit软件中常常创建参数化模型，以参数来驱动Revit的族模型。在Revit软件中，不仅可以使用尺寸标注参数驱动模型中某一段尺寸值产生变化，从而使族模型的外形产生变化，也可以创建一个整数参数，用来定义族模型中某些图元的个数。
通过创建一个动力配电箱来介绍阵列的应用
配电箱内包含若干个微型断路器，根据微型断路器的数量，配电箱的尺寸也有所变化。
▲图1动力配电箱（PZ30）

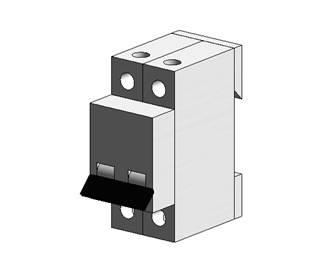

▲创建一个微型断路器的族模型

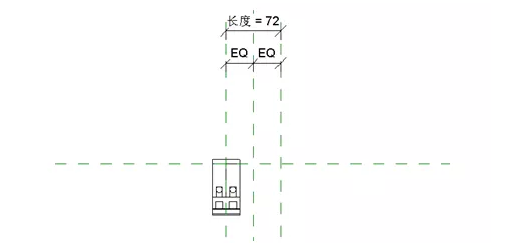

▲将微型断路器载入到动力配电箱的族中，并创建参照平面用来对两侧的微型断路器进行定位，并将载入的微型断路器与参照平面进行对齐并锁定。

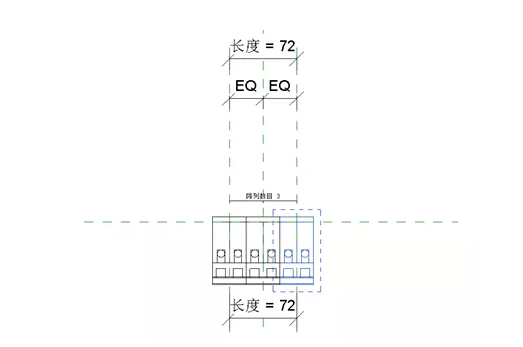

▲对微型断路器创建阵列，并将阵列数和阵列长度链接到参数

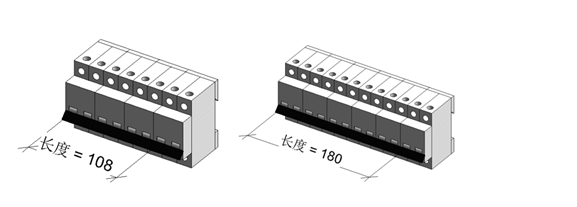

▲修改阵列数目参数，测试能否实现自动设置微型断路器数目
▲绘制动力配电箱的外壳等其他部分
本文通过一个简单的例子介绍了阵列在Revit族中的应用。通过阵列数及其他相关参数的控制可以实现某一模块数量变化，从而实现模型的参数化，熟练使用阵列技巧可以丰富族的复杂程度。
免费Revit教学视频。
Revit项目没有竖梃族解决方法
在Revit中分可载入族、系统族和内建族，竖梃就属于内建族的一种。
一般情况下项目样板中都会有默认的竖梃族，但有可能你就不知道什么原因使这个竖梃族不见了，那么我们该怎么在项目中创建自己想要的竖梃族呢?
前期准备
首先打开你的项目(自己原来的项目)，在同一个程序中用默认建筑样板新建一个项目(项目1)。
然后在新建的项目中，创建一个新的幕墙类型，创建的幕墙需要在类型编辑器中将垂直网格或者水平网格按照一定规则生成，在将水平竖梃垂直竖梃的内部、边界1和边界2都按照自己想要的类型进行设置。
共享方法
复制的方式：1.以前期准备中创建的新的幕墙类型绘制一面幕墙，然后选择所有幕墙网格线和嵌板，复制到剪切板。
2.视口转换到自己原来的项目，在修改命令下的剪切板中选择粘帖，选择与选定的标高对齐。
3.此时自己的项目中多出了绘制的幕墙，羡慕
传递项目标准的方式：
1.视口转换到自己原来的项目。
2.点击管理面板下的传递项目标准。
3.选择要复制的项目，复制自项目一，放弃全部，选择幕墙类型，确定。
免费Revit教学视频。
通常我们想看某一特定楼层是，经常是打开剖面框来锁定该楼层，而我们可以利用ViewCube可快速精确的实现该操作。
1、在ViewCube上单机右键，如图1所示。
图1
2、依次点击“定向到视图”—“楼层平面”—“楼层平面：标高1”，如图2所示。
图2
3、标高1楼层平面的模型即为用剖面框精确隔离出来，如想恢复整个模型，取消勾选剖面框即可恢复。如图3所示。
图3
免费Revit教学视频。
默认情况下，Revit的±0.00标高与绝对高程的0.00高度重合，在立面视图属性的“可见性”里（图206），把默认隐藏的“测量点”和“项目基点”勾选上。
图206可见性设置
将在立面视图中显示出如图207所示的红色框内两个重合的“测量点”和“项目基点”符号。
图207：立面视图
Revit是通过“测量点”和“项目基点”来确定绝对坐标和项目相对坐标的关系：
“测量点”：就是绝对坐标的原点；
“项目基点”：就是项目的相对坐标原点。
通常情况下可直接按Revit默认的这两点重合进行建模，但如果需要考虑相对坐标（或相对高程）与绝对坐标（或绝对高程）的关系时，就要调整“项目基点”的位置，在第69问里，已经介绍了“测量点”和“项目基点”解决多栋单体模型与总图的关系，本章节重点介绍项目相对高程与绝对高程的关系处理方法。
假定项目的±0.00标高的绝对高程为+170.00米，这就需要把“项目基点”的标高提升的+170.00米（+170000毫米），注意“测量点”维持不动，还是在0.00高程上，具体步骤如下：
在任何一个立面视图中，打开视图可见性窗口（图208），仅勾选“项目基点”，确定后，在该立面视图就出现“项目基点”的符号。
图208可见性设置
选中“项目基点”符号，出现图209：修改项目基点状态；
图209：修改项目基点
点击“项目基点”符号左上角“回形针”符号，使其出现一条红色的斜线，表示当修改高程时，模型不会随“项目基点”的高程变化而改变，这对于已经产生了地形表面后再改“项目基点”就非常重要，换句话说如果是先有地形，后改“项目基点”，就务必点击“回形针”让其出现红色的斜线；
把“高程”值设为170000毫米；
把±0.00标高的高程设为0.00，而其它标高也相对于±0.00标高设定其相应的标高即可；
如果需要标注绝对高程，则点击功能区“注释>高程点”命令，类型选择三角形（相对），即可标注绝对高程（见图210右侧涂黑的标高符号）。
图210：同时显示项目相对标高和绝对高程
免费Revit教学视频。
