revit怎么建坡道?用Revit绘制环形坡道

image_print阅读模式

    有些CAD图纸里面会有环形坡道,如何在Revit里面进行绘制呢?下面是绘制环形坡道的一种方法:在软件绘图页面使用”内建模型”命令。

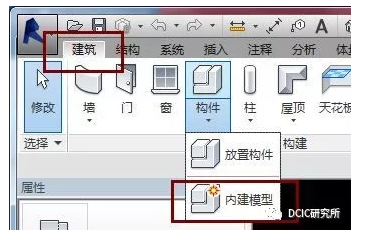

    1.在”建筑”选项卡”构件”里面选择”内建模型”。

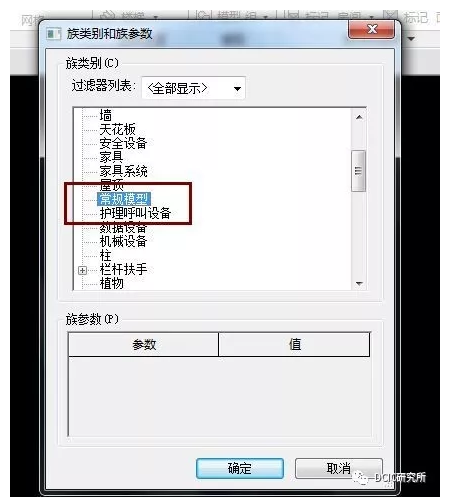

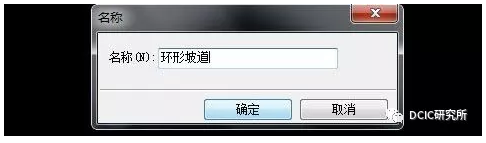

    2.选择族类型为”常规模型”并命名为”环形坡道”。

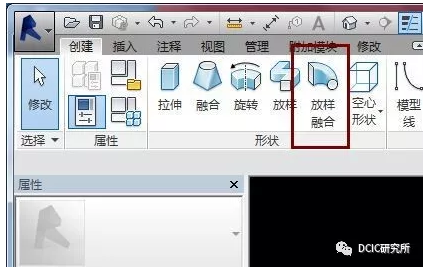

    3.在”创建”选项卡里面选择”放样融合”命令。

    4.选择”绘制路径”选项卡,并创建放样路径为半圆,路径绘制完成后点击”√”完成命令。

    5.在对应的立面视图中编辑轮廓,在”轮廓1″和”轮廓2″中分别绘制两个同长宽的图形,但高度要分别位于标高1和标高2,如下图所示:

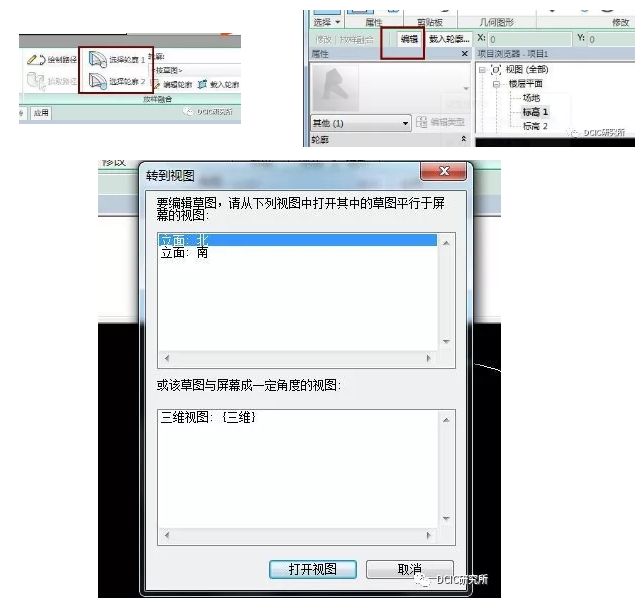

    (1)点击”选择轮廓1″,点击”编辑”,选择相应的立面视图。

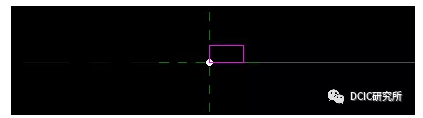

    (2)轮廓1:在标    高1处绘制一个矩形。

    (3)同理,点击”选择轮廓2″,点击”编辑”,选择相应的立面视图,在标高2处绘制同样的矩形。

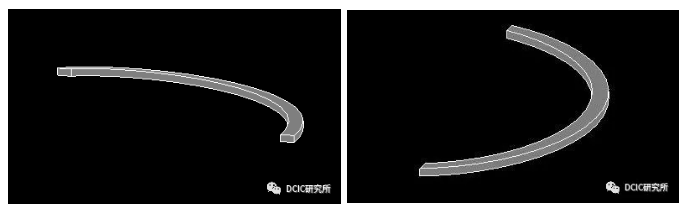

    (4)轮廓1和轮廓2绘制完成后,点击”√”,完成环形坡道的绘制。
