文章来源：建筑科学
由于我们在做项目的时候是按层分文件的，通常吧模型链接在一起的时候都会出现下面这种情况。
由于上层出现了多个高差，导致下层的模型申上了上层模型当中。这时候就要把他调下去。我们只需要上层模型的楼板就可以了，但是上层模型的墙、柱等构件妨碍了我们的工作。那要怎么办呢?难道要把那些妨碍我们工作的构件删除了，不需要这样。我们只要设置一下链接的Revit就可以了。步骤如下
1、点击“视图”选项卡里的“可见性”或快捷键“vv”、“VG”。软件弹出下图对话框
2、转换到“Revit链接”选择需要设置的链接Revit文件，点击“显示设置”下，文件对应的“按主体视图”
弹出下图对话框，在“基本”里系统默认是“按主体视图”，我们要改为“自定义”
3、切换到“模型类别”对话框，把模型类别右边的“自定义”改为“按主题类型”，那么下面构件就可以随便设置可见性，把暂时不需要用到的构件隐藏了。
这是把墙和柱子隐藏后的结构，是不是感觉好很多呢?
如何比较模型两个版本的差异？
变更是实际工程项目在设计和施工过程中不可避免的，项目越复杂或规模越大，要检查发现模型变更位置的难度也越大。NavisWorks提供了一个模型比较功能，可以对两个模型或选择的对象进行比较，并通过颜色来标记“相同”或“差异”的模型构件，可极大提高模型检查的效率和准确性。操作步骤如下：
附加要进行比较的两个模型（前后两个版本的模型）
在“选择树”窗口(见图708)选择要进行比较的两个模型（使用Ctrl键或Shift键多选）
图708：选择树窗口
功能区：“常用”>“比较”，在“比较”窗口（见图709）勾选需要的选项
图709：“比较”窗口
通常情况下比较模型差异主要是几何图形，例如对象位置的差异、是否增加或减少门窗或尺寸的大小差异等等，所以图709：“比较”窗口左侧的“查找以下方面的区别”选项很重要。如果都勾选，模型比较后的结果可能毫无意义，因为几乎都有区别，所以，一般情况下只需勾选“几何图形”即可，而其它选项则根据需要勾选。
图709：“比较”窗口右侧的“结果”选项，通常建议全都勾选，特别是“隐藏匹配”，模型比较之后会把匹配的模型自动隐藏，以便于检查不匹配的模型。而“高亮显示结果”就更为重要，对于不匹配的模型用高亮颜色来标识。
点击“确定”按钮后进行模型的比较，模型的显示从图710的原始显示状态转换为图711的比较后的显示状态。
图710：模型原始显示
通过不同的颜色显示模型比较后的匹配情况：
红色：具有差异的项目。
黄色：第一个项目包含在第二个项目中未找到的内容。
青色：第二个项目包含在第一个项目中未找到的内容。
图711：高亮显示不匹配的模型对象
模型比较后，如果把图709：“比较”窗口右侧的“结果”选项中的“另存为选择集”勾选，可在选择集窗口（图712）更容易地找到不匹配的模型对象，此外，还可以按图712：集合窗口上方的“添加注释”按钮，对需要添加注释的集合增加“注释”。
图711：集合窗口
如果添加了注释，可以在图713：注释窗口看到注释的内容。打开“注释”窗口的快捷键是Shift+F6，或者在“功能区”：查看>窗口，勾选“注释”也可打开图713：注释窗口
图713：注释窗口
在比较完成后，要取消不匹配模型的高亮显示，可在功能区：常用>全部重置>外观，恢复模型原来的颜色。
免费Revit教学视频。
fbx模型是一种通用模型格式，支持所有主要的三维数据元素以及二维、音频和视频媒体元素，AutodeskFBX是Autodesk公司出品的一款用于跨平台的免费三维创作与交换格式的软件，通过FBX用户能访问大多数三维供应商的三维文件。
看到有群里有问怎样导出带材质fbx，很多朋友直接从revit导出来的fbx格式，lumion打开是白面的，这是没有材质，unity打开也是一坨灰，完全分不清楚。本期更新一个导fbx格式的教程，帮助有需要的朋友从revit导出带材质的fbx文件。
准备材料:revit2017，对应版本naviswork2017。
1.准备工作
安装好revit和对应版本的naviswork。
2.revit打开模型
以下以Revit自带的模型为例。
3.导出nwc格式数据，这里要安装好naviswork才会有这个导出选项，有时候可能这里没有，会出现在附加模块中。
4.使用naviswork打开nwc文件。
5.再在naviswork里面导出fbx格式文件。
6.双击fbx文件，win10自带fbx打开器。
对比一下直接从revit导出的fbx格式，效果还是可以。
有时，我们在Revit创建新视图时，会发现项目浏览器中“视图名称”为问号，这时，要检查该视图的“子规程”选项是否为空（如图146）。
发生这样情况，往往是因为模型涉及多个专业，或是采用了新的规程，程序无法确定视图属于哪个子规程，所以就会以问号显示。这时，可以在“子规程”下拉栏中选择合适的选项，也可以直接点选“子规程”输入框，输入新的子规程名称。
图146出现问号的视图名称
需要注意的是，修改了“子规程”的视图在项目浏览器的位置会自动移到新的子规程目录下，为便于项目管理，应为视图选择合适的子规程，或修改项目浏览器的组织设置，取消子规程的层级。
免费Revit教学视频。
文章来源：BIM自行车
怎么替换一些不含连接件的设备族呢？
建筑设计师在卫生间布置的设计过程中，一般会载入并布置一些2D或3D的卫浴装置族，而这些族一般不包含mep连接件。那么怎样替换这些不含连接件的族呢？
1.在协作选项卡下面找到“复制/监视”命令，点击选择链接，然后在绘图区点选建筑链接文件；
2.点击“复制/监视”选项卡下的“批复制”，打开“设备已找到”对话框，点击“指定类型映射行为，并复制设备”命令来制定族映射的规则；（“复制设备”则直接根据默认的映射规则自动复制到主体模型，这里我们需要先进行设置）；
3.进入“协调设置”对话框，在类别中选择希望复制的类别，将行为栏的复制行为设置为“允许批复制”（选择此项可以进行多项类别的复制），将映射行为设置为“指定类型映射”（选择此项则在复制过程中能够同时替换链接文件中对应的族类型），此时在左侧卫浴装置下出现“类型映射”节点；
（注：能够被复制/监视的对象有：标高、轴网、墙、柱、楼板、洞口、mep对象）
4.单击“类型映射”右侧显示出行为选项栏，将行为栏下的“在链接模型中”和“在主体模型中”的族类型进行选择；
提示：“在链接模型中”表示从建筑模型中链接过来的卫生设备，如果有多个便会全部显示出来，这跟在上一步把“复制行为”选择“允许批复制”对应起来；“在主体模型中”及在新的项目中所对应的图元，可以复制建筑模型带来的族类型，也可以自己选择新的项目中对应想要的族类型；
通过点击“链接类型”和“主体类型”来查看链接文件中的族和主体文件中的族是否有自己想要的映射族类型（注：映射操作前必须在主体模型中载入想要映射的对象，不然在主体模型中就找不到复制对象）。
5.再次点击“复制/监视”选项卡下的“批复制”命令，在弹出的“设备已找到”对话框点击“复制设备”，这样建筑模型中的卫生设备就复制到了新的机电模型中来了。
注：
1.当建筑模型中的卫生器具被更改了，打开机电项目文件时会提示“链接文件需要被协调查阅”，这时只需要点击“协作”选项卡下的“协调查阅”命令即可查看建筑模型中发生的调整。
点击确定即可
2.很多卫生器具、灯具、机械设备族制作时都是居于墙、楼板、或者是面来创建的，因此对于链接到机电项目中的建筑链接文件，这些设备拾取不到建筑的墙体、楼板，上面的方法便可以解决这个问题，即先在建筑模型中绘制好卫生器具，再通过映射复制到机电项目中；但是如果没办法修改建筑模型的情况下就只能将链接的建筑模型绑定链接，进行解组（此方法在项目较小的情况下使用，项目过大绑定链接的过程会很慢）。
免费Revit教学视频。
工业与民用建筑领域BIM主流建模软件Revit提供了“链接”工具，包括链接Revit项目、IFC文件、链接CAD、点云等，以便可以实现项目及专业间的协同，并一定程度上实现不同建模软件模型通过IFC格式文件进行数据交互。链接CAD文件在CAD文件更新时，连接到Revit项目中的CAD文件随着更新，相当于外部参照。笔者想通过项目实践，谈谈对链接revit的认识。
一、关于链接Revit
也称为”链接模型“，是Revit自身实现工作协同的方式之一。链接的模型列在项目浏览器的“Revit链接”分支中。在过滤器中，链接文件也是单独进行统计的。其一般应用于下列情况：
城市住宅设计或者有多个单体工程组成的大型项目，并且项目与项目之间相关作用关系小。
设计早期阶段的建筑重复楼层，其中增强的模型性能（例如，快速修改传播）比完全的几何相互作用或完整细节更重要。
由于链接模型中的图元可以用作尺寸标注和对齐的参照。在用作空间参照的项目，且链接模型与主模型图元间无相关关系，对工作流不形成影响的部分，可使用链接文件。
也就是说，Revit项目可以由许多单独的链接模型组成，以创建所有数据的组合模型。但是，在将一个项目分解为多个模型之前，应认真考虑以下限制和工作流：
主体项目中的图元与链接模型中的图元的有限连接与相互作用使得图元无法清理或连接链接模型中的图元。但从单个链接模型内的几何图形可以生成一些图元，例如房间和天花板轮廓。
主体项目和链接模型之间的图元名称、编号和标识数据比较难于管理，可能会导致名称或编号重复。对于链接到一个项目的多个单元或重复单元（例如医院的手术室和酒店的房间，住宅标准层等）而言，这一问题尤为突出。
在这些情况下，应使用组来定义重复单元，而不要使用链接模型。采用链接模型则容易出现：主体项目和链接模型各自的项目标准可能会导致模型之间彼此不同步；为了保持良好的控制，需要对链接模型进行认真地管理的问题。
二、链接模型的相关操作
链接模型在模型实际操作过程中，也会存在诸多问题，先整理如下仅供读者参考。以便考量是否选用链接的方式进行协同。
1、链接模型在主模型中可以对单个图元（重点是构件）通过Tab进行选择，并进行标识。但其属性是只读的，无法进行修改，无论是类型参数还是实例参数。
若需要对图元属性进行调整，则必须在原模型调整完后，并更新链接。如果出现链接模型需要与主模型发生关系，如”连接“”剪切“等，则链接模型图元无法实现功能。
2、链接模型的阶段映射，允许在主体模型的阶段与链接模型的阶段之间建立对应关系。阶段化大大丰富了模型的应用价值。若希望链接模型与主模型的阶段映射对应，可以采用链接模型的类型属性”阶段映射“进行关联对应。
3、新链接进来的模型的图元如果需要被主模型的明细表进行统计，则需要勾选”包含链接中的图元“。
4、链接模型版本如果低于主模型版本则需要升级链接模型，需要注意的是该升级为临时升级，消息指示模型的软件版本以及将要升级的版本。根据模型的大小，升级过程可能会花费一些时间。如果不想升级为链接选择的模型，请单击“取消升级”。模型将不会升级，且不会链接到当前主体模型。如果继续进行升级，则链接模型的修改是临时的，在保存主体模型时不会保存。要永久升级链接模型，必须关闭主体模型，然后再打开、升级并保存链接模型。这样，下一次打开主体模型时，将不需要升级链接模型。
因此，在项目模型创建时统一版本显得非常重要。
5、支持复制链接模型文件及复制链接模型中的图元到主模型中。
6、链接模型在主模型各视图的可见性设置，对模型应用及出图应用作用很大。控制链接Revit模型可见性与图形的参数在“可见性/图形”对话框中分组到其各自的选项卡“Revit链接”下。
在创建视图样板的视图中，可以控制链接模型的”半色调“显示。
7、当工作共享模型链接到另一个模型时，您可能要对链接模型的工作集是否显示在主体模型某个视图中进行控制。请使用主体模型“RVT链接显示设置”对话框的“工作集”选项卡。在该选项卡上，可以选择要显示在主体模型某个视图中的特定工作集。
三、关于链接模型的应用思考
就链接的协同方式而言，笔者对其并不是很感兴趣。如果使用链接协同，必须结合以上充分考虑模型的拆分。建议按以下原则：
1、单体建筑或者相关专业关系不密切的分部分项工程可以考虑单独创建模型并链接。不建议分层创建，若确实需要分层需要的可以通过项目参数或者阶段化进行区分。
笔者看到好多建模标准都有分层的要求，至今尚未考虑到模型分专业再分层创建模型的意义。
2、对模型精度有特殊要求部位或者分部分项工程宜作为主模型。
3、硬件支持，且项目对各专业模型精度要求高时，宜采用工作集协同模式。
4、考虑模型深度及应用要求，统筹考虑模型创建策划，并对模型进行合理拆分。
免费Revit教学视频。
问题：
尝试在Revit中打开文件时，显示以下消息。

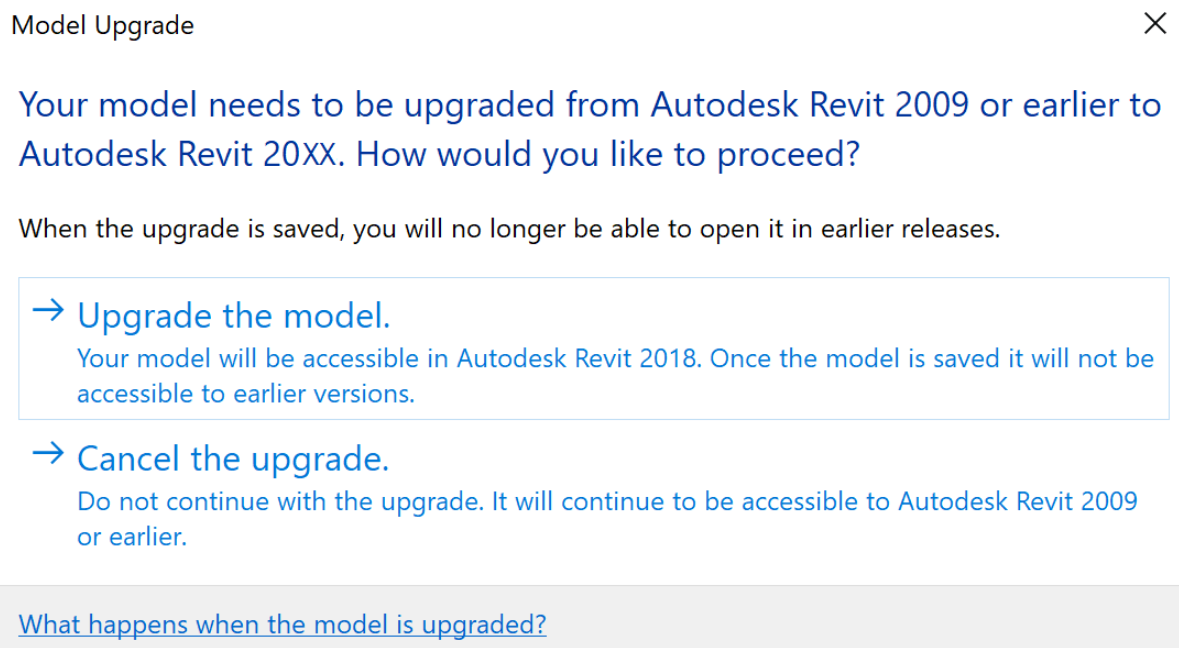

模型升级
您的模型需要从AutodeskRevit2009或更早版本升级到AutodeskRevit20xx。您希望如何继续？
将文件传输给其他用户时，他们会收到无法打开文档错误消息。

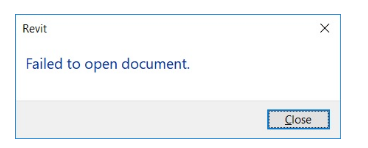

Revit
无法打开文档。
原因：
文件的当前版本已损坏。
解决方案：
尝试再次下载文件的当前版本、使用文件的旧版本或使用备份文件继续工作：
选项1:使用DesktopConnector访问BIM360中的文件时，请确保使用以下建议的工作流：
在Revit中使用“打开”功能打开文件，而不是在Windows资源管理器中双击文件将其打开。
确保在Windows资源管理器中通过DesktopConnector访问文件时，在该文件上单击鼠标右键，然后使用“下载”功能。
选项2:如果文件在损坏前已下载或通过电子邮件发送，请尝试重新获取最新版本的源文件：
如果文件已通过电子邮件发送，请要求发送者再次发送。
如果文件是从云平台下载的，请再次将其下载到其他文件夹。
选项3:如果当前版本无法再打开，请从BIM360下载文件的旧版本：
1.打开BIM360DocumentManagement。
2.转至存储该文件的文件夹。

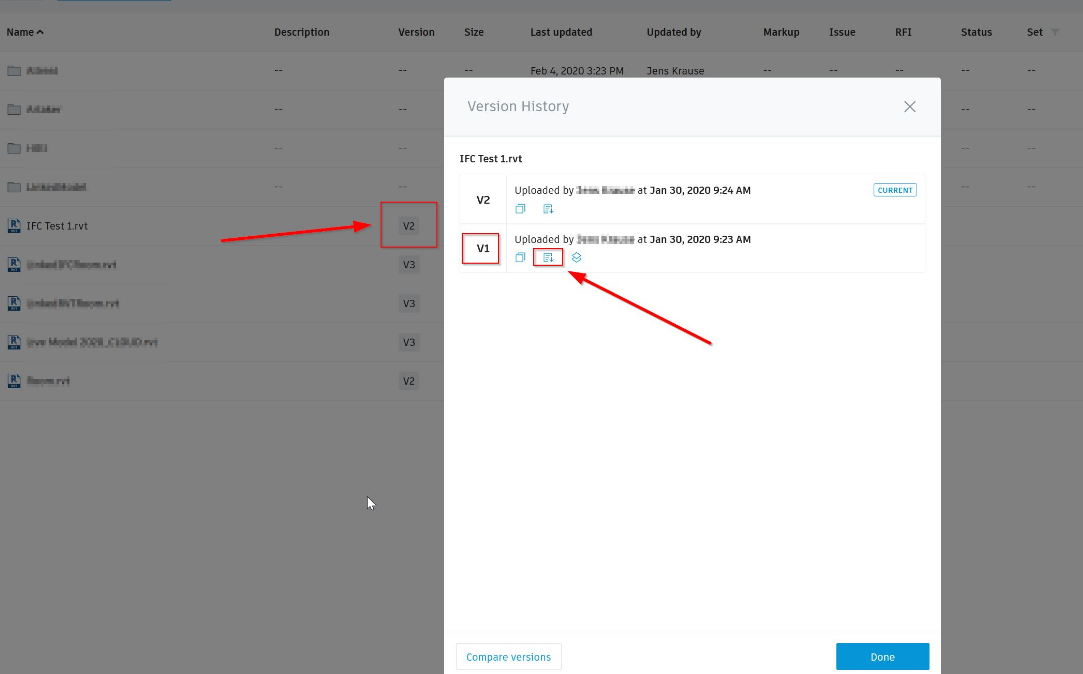

3.单击文件的版本号（请参见下图）。
4查找处于正常状态的旧版本文件，然后下载该文件。
选项4:打开本地备份文件：
1.如果在本地工作且不使用云协作平台，Revit会定期自动创建备份文件。
2.转到保存Revit文件（例如Test.rvt）的本地文件夹。
3.查找具有相同名称但具有附加编号的最新文件（例如Test.0054.rvt）
4.打开文件并检查其是否正常。
5.考虑创建损坏文件的备份。
6.如果确定可以继续使用此最新备份版本，请使用“另存为”并替换损坏的文件。
选项5：从网络共享打开文件
在某些情况下，尝试从网络共享打开Revit文件时可能会出现该错误，并且无法连接到网络共享/访问该错误。确保网络共享可访问，然后重试。
选项6：双击Revit模型
有关在RevitWorks中打开Revit时为何会出现此消息（在无错误的情况下从Revit中打开）的信息，请参见以下文章：从2009升级到2009时，双击Revit模型会显示此消息。
免费Revit教学视频。
巧换外观颜色-过滤器
同样以系统墙为例，进入到“可见性/图形替换”对话框，选择“过滤器”，如图1所示：
（图1）
①过滤器；
②编辑新建：新建过滤器；
③添加：添加新建的过滤器。
点击“编辑新建”，进入到新建过滤器对话框，如图2所示：
（图2）
①：新建墙过滤器；
②：选择墙类别；
③：根据所需设置过滤条件。
新建完成后，点击确定，回到过滤器对话框中，点击添加，进入到“添加过滤器”对话框，如图3所示：
（图3）
①选择新建的过滤器：墙
②编辑/新建：进入到过滤器对话框，在这里可以对过滤器进行编辑、新建。
点击确定，过滤器添加完成，投影表面、截面，同上章节设置相同，设置完成，如图4所示：
（图4）
免费Revit教学视频。
文章来源：Revit装饰
下面咱们来说这节的内容，比较简单，公制窗/门标记。注意：公制窗/门标记是两个族，不是一个，因为这两个族的用法一样，所以小编才把他们放到了一起。如图：
在Revit中，每个门窗都有自己唯一的“类型标记”，发现没有，这就是窗在CAD中的标记，我们不需要输入，直接拾取就可以。门也是如此。
我们需要新建——族——注释类族——公制窗/门标记，创建——选择标签，
选择“类型标记”，确定；在编辑类型中仍然可以修改字体等一些参数。
之后，另存到本地，重命名，载入到项目里，在项目浏览器的族里寻找刚刚载入的族，拖到项目对应的窗户或者门上，这里我们一般选择不需要引线。
然后我们依次拾取项目中的门和窗，就可以了。
这节内容比较简单，亲自尝试是最好的。
免费Revit教学视频。
文章来源：BIMWELL 夏筱年
1、首先我们打开一个立面。双击鼠标滚轮最大化，发现界面一片空白，怎么回事呢？理论上我们是有一个默认的<标高1>。
2、这让我想起了小白在建模中的常见问题，出现构件不可见的情况该怎么处理呢？
别着急，明天会在样板中间加一个<BUG专栏>特别讲一些在制作过程中可能出现的一些问题以及注意事项，今天先来解决标高不见的问题。
移步<属性>中的范围，我们看看<远剪裁>：
3、单击会发现有三种类型。
我们选中不剪裁，（这三个类型以后会细说）点击确定再双击滚轮最大化，发现我们的标高出现了。
4、仔细观察和我们熟悉的标高不太一样呢。我们熟悉的标高是这样的。
5、我想昨天认真思考的同学应该知道现在需要做的是载入标记族并进行属性编辑啦。这里就不一一赘述，（族文件请到QQ群领取）。
标记族载入位置如下所示：
6、接下来大家赶紧开始新建标高并且对楼层进行命名并且根据TIP4的内容以及项目需要进行逻辑树的丰富和成型吧。
7、最终成果
免费Revit教学视频。
文章来源：
【柏慕联创BIM技术服务，文/胡林】
在昨天（7月2日）关于《每日一技|009Revit中环形阵列控制半径和阵列数量的方法》一帖发出后，引发了众多BIMer关于求助法兰的螺栓如何参数控制个数和跟随法兰盘大小移动的问题，针对这一问题我们对应单独发一篇教程，在体量环境下完成环形阵列时如何控制半径和阵列数量的方法。但有网友发现体量环境下族类别不方便修改，而且不能与常规族嵌套。如下图1-1。
图1-1
在这里首先感谢广大同仁对柏慕联创BIM技术服务的支持。
针对以上问题和思考，我们将用常规族样板实现环形阵列时如何控制半径和阵列数量的方法。
跟螺栓型号先做好，嵌套在法兰族里，应为使用嵌套族放在阵列中可提高性能，如图1-2
图1-2
选择径向阵列
勾选成组并关联
选择最后一个
单击地点，放置到旋转中心，
设置角度为360。单击Enter键完成阵列。如图1-3、1-4所示。
图1-3
图1-4
2、选中已阵列的螺栓，选择阵列数在标签栏添加参数n，如图1-5、1-6所示。
图1-5
图1-6
现在已经完成了个数的参变，如图1-7.
图1-7
现在完成半径的参变，选中阵列螺栓，单击半径临时尺寸使其变成永久尺寸，选中该尺寸标注，为其添加参数r.如图1-8、1-9所示。
图1-8
图1-9
现在就完成了，半径和个数都可参半的法兰螺栓了。
免费Revit教学视频。
文章来源：科度BIM
每个平面图都具有“视图范围”属性，该属性也称为可见范围。我们在绘制模型的时候，无论什么专业，都免不了调整“视图范围”，今天就为大家详解“视图范围”该如何设置。
首先，视图范围是可以控制视图中对象的可见性和外观的一组水平平面。水平平面为“顶部平面”、“剖切面”和“底部平面”。顶剪裁平面和底剪裁平面表示视图范围的最顶部和最底部的部分。剖切面是确定视图中某些图元可视剖切高度的平面。这三个平面可以定义视图范围的主要范围。
在图一中，依次是：①顶部、②剖切面、③底部、④偏移（从底部）、⑤主要范围、⑥视图深度和⑦整个视图范围
图1
下面我将绘制一层构件，举例详解视图范围的作用，该图形层高3米，在标高1上的视图范围如下图2、图3
图2
图3
现在我们在3m（标高2）的位置上绘制梁图元，在标高1平面视图中，我们看不见绘制的梁，原因是此例中层高为3m，而视图的剖切面只能看到1.2m高度以下的构建，所以我们需要把剖切面设置成3000如图4、图5
图4
图5
接下来我们把视图范围设置改回原来的默认设置，然后在标高1上绘制墙构件，Q1和Q2我们设置的属性如图6，得到的平面显示如图7
图6
图7
我们可以看到Q1和Q2在标高1平面显示不同，那是因为Q1显示的是墙的顶面，而Q2显示的是墙的截图案，是因为，Q2的高度已经超过剖切面的高度，所以墙体被剖切面剖切，所以现在我们是看到墙的截面填充图案的。
免费Revit教学视频。
将建筑图元添加到建筑模型时，我们可以使用“洞口”工具在墙、楼板、天花板、屋顶、结构梁、支撑和结构柱上剪切洞口。
在剪切楼板、天花板或屋顶时，可以选择竖直剪切或垂直于表面进行剪切。我们还可以使用绘图工具来绘制复杂形状。
在墙上剪切洞口时，可以在直墙或弧形墙上绘制一个矩形洞口。（对于墙，只能创建矩形洞口。不能创建圆形或多边形形状。）
屋顶洞口、老虎窗以及贯穿楼板和天花板的楼梯洞口示例
在墙上剪切矩形洞口
使用“墙洞口”工具可以在直线墙或曲线墙上剪切矩形洞口。
在弧形墙中添加洞口
在墙上剪切矩形洞口
1.打开可访问作为洞口主体的墙的立面或剖面视图。
2.单击（墙洞口）。
在哪里？
“建筑”选项卡→“洞口”面板→（墙洞口）
“结构”选项卡→“洞口”面板→（墙洞口）
3.选择将作为洞口主体的墙。
4.绘制一个矩形洞口。
待指定了洞口的最后一点之后，将显示此洞口。
5.要修改洞口，请单击“修改”，然后选择洞口。
可以使用拖曳控制柄修改洞口的尺寸和位置。也可以将洞口拖曳到同一面墙上的新位置，然后为洞口添加尺寸标注。
修改选定洞口
创建开槽洞口的步骤
1.打开可从中访问作为洞口主体的墙的平面视图。
2.单击“建筑”选项卡→“构建”面板→“构件”下拉列表→（构件）。
3.在“修改|放置构件”选项卡上，单击“载入族”。
4.在“载入族”对话框中，浏览到“洞口”文件夹，选择PassageOpening-Cased.rfa（英制）或M_PassageOpening-Cased.rfa（公制），然后单击“打开”。
5.在绘图区域中单击以在墙中放置洞口。
在楼板、屋顶或天花板中剪切洞口
使用任一“洞口”工具在楼板、屋顶或天花板上剪切垂直洞口（例如用于安放烟囱）。可以在这些图元的面剪切洞口，也可以选择整个图元进行垂直剪切。
1.单击（按面）或（垂直）。
“建筑”选项卡→“洞口”面板
“结构”选项卡→“洞口”面板
如果希望洞口垂直于所选的面，需要使用“面洞口”选项。如果希望洞口垂直于某个标高，需要使用“垂直”选项。
2.如果选择了“按面”，则在楼板、天花板或屋顶中选择一个面。如果选择了“垂直”，则选择整个图元。然后，Revit将进入草图模式，可以在此模式下创建任意形状的洞口。
3.单击“完成洞口”。
剪切竖井洞口
使用“竖井”工具可以放置跨越整个建筑高度（或者跨越选定标高）的洞口，洞口同时贯穿屋顶、楼板或天花板的表面。
1.单击“建筑”选项卡→“洞口”面板→（竖井）。
2.通过绘制线或拾取墙来绘制竖井洞口。
通常，我们会希望在主体图元上绘制竖井，例如在平面视图中的楼板上。
默认情况下，竖井的墙底定位标高是当前激活的平面视图的标高。例如，如果在楼板或天花板平面启动“竖井洞口”工具，则默认墙底定位标高为当前标高。如果在剖面视图或立面视图中启动该工具，则默认墙底定位标高为“转到视图”对话框中选定的平面视图的标高。
3.如果需要，可将符号线添加到洞口。
4.绘制完竖井后，单击“完成洞口”。
带符号线的竖井洞口
5.要调整洞口剪切的标高，请选择洞口，然后在“属性”选项板上进行下列调整：
为“墙底定位标高”指定竖井起点的标高。
为“墙顶定位标高”指定竖井终点的标高。
6.单击“Apply”。
竖井将穿过所有中间标高，并且在这些标高上都可见。如果在任意标高上移动竖井，则它将在所有标高上移动。符号线也在所有标高上都可见。
洞口实例属性
修改实例属性来修改洞口的偏移、限制条件和其他属性。
若要修改实例属性，需要在“属性”选项板上选择图元并修改其属性。
免费Revit教学视频。
文章来源：
【柏慕联创BIM技术服务，文/胡林】
问题提出：在绘制水管时，弯头和放置阀门，不会随着管件的直径的变化而变化。
RevitMEP自身独特的查找表格功能可以满足管件族的这一特别要求。如
选中弯头，单击属性面板里的编辑类型，弹出一个类型属性面板。在其他选项中的一个查找表格名称。
默认安装的情况下，查找表格文件即。csv文件都放在：
C:ProgramDataAutodeskRVT2013LookupTables
也可以通过Revit.in修改其存放路径。
只有在存放路径下的。csv文件才能被调使用。
把文件LookupTables里面的表格放到其路径，在画尺寸参数都是随公称直径的变化而变化了。
注意事项：
1.查找依据顺序和.cnv文件列需一致。
2.查找值与cnv文件表头出现的必须完全一致。如CtE,不能输成CTE。
免费Revit教学视频。
在我们使用Revit出图过程中，如果我们出图的内容需要对钢筋添加注释，那么通常情况下Revit软件中默认的字体不支持钢筋符号的显示。下面我们就来学习一下如何在Revit中正常显示钢筋符号，帮助大家解决一下这个问题。
首先，我们需要下载字体“Revit.ttf”,在百度搜索栏中输入即可找到该字体的下载。下载之后，将该字体存放在路径：“C/Windows/Fonts”，存放好之后，该字体就安装完成了。
然后，我们创建一个项目，点击【注释】选项卡下“文字”面板中的“文字”命令，如图所示：
接着，点击属性栏中的“编辑类型”，在“文字”一栏中找到“文字字体”，选择“Revit”,如图所示：
接下来，点击绘图区域在任意位置添加注释，按“Shift+$”,空白位置处单击一下，此时文字就会变成了钢筋一级的符号，如图所示：
最后，其他钢筋级别符号文字的创建方法跟上面一级钢筋符号的是一样的，唯一不同的就是输入的钢筋符号对应的字符不同。下面我们就列举一下钢筋符号对应的字符：
$：Shift+$；
%：Shift+%；
&：Shift+&；
#：Shift+#.
免费Revit教学视频。
导入选项分为两大类：
“自动”定位选项会根据一组规则在主体模型中放置传入的几何图形。如果知道主体模型中的坐标位置以及导入或链接的文件中的坐标位置，请使用自动定位以精确放置传入的几何图形。这些选项可简化处理过程并避免手动放置过程中可能发生的错误。
“手动”定位选项可让您根据导入或链接的文件中定义的特定点来放置传入的几何图形。这些选项能让您在主体模型中直接控制如何放置传入的几何图形。
自动-中心到中心
选择此选项可将传入几何图形的中心放置到主体Revit模型的中心。
对于传入的几何图形和主体模型，几何中心是通过查找几何图形周围边界框的中心来计算的。
在以下示例中，传入的几何图形
的中心点
放置在主体模型
的中心点
。
如果不确定传入的几何图形的原点，请使用“自动-中心到中心”。此选项可确保中心会放置在主体模型几何图形附近。
如果需要重新导入文件或将多个文件导入到主体模型，请勿使用“自动-中心到中心”。此选项可在导入或链接文件时，根据几何图形确定中心点。如果传入文件或主体模型这两者的几何范围发生更改，则计算的中心点也会更改。多个文件可能无法正确对齐，将需要手动调整。
自动-原点到原点
选择此选项可将传入几何图形的原点放置到Revit主体模型的原点。
在Revit模型中，原点也称为内部原点。首次创建Revit项目时，项目基点会对应内部原点。但是，项目基点可以移动，使其不再对应内部原点。
在CAD文件中，原点是指世界坐标系(WCS)的(0,0,0)。
在以下示例中，传入的几何图形的WCS原点放置在Revit主体模型的内部原点。在主体模型中，显示测量点，
显示项目基点，该点已从内部原点移开。
如果需要使用公共点来定位多个导入项或链接项的坐标，请使用“自动-原点到原点”。主体模型和传入几何图形的原点保持不变，无论每个文件中的几何图形为何。
但是，传入几何图形的原点可能离主体模型的几何图形很远。使用“缩放全部以匹配”可帮助定位离其原点较远的几何图形。
如果传入几何图形与原点之间的距离超过20英里（32千米），则请勿使用“自动-原点到原点”。在这种情况下，使用“自动-中心到中心”或其他定位选项。
自动-通过共享坐标
选择此选项可将传入几何图形在主体Revit模型中根据共享坐标进行放置。
如果传入几何图形是Revit链接，且不与主体模型共享坐标系，则链接会使用中心到中心定位。
如果链接DWG文件，则可以使用此定位选项建立与Revit模型共享的坐标。请参见使用栅格坐标链接DWG文件。
如果传入几何图形是CAD文件，且不与主体模型共享坐标系，则传入几何图形会通过将其原点（世界坐标系）与主体文件共享坐标对齐的方式进行放置。
使用来自不同源的多个链接时，请与项目团队的所有成员协调共享定位。该策略可以提供定位模型最为可靠的结果，并能确保链接几何图形与主体模型对齐。
自动-项目基点到项目基点
注：此选项仅适用于“链接Revit”工具。
选择该选项可将链接的Revit模型的项目基点与主体Revit模型的项目基点对齐。
此定位选项只会影响链接模型的首次放置。如果主体模型的项目基点发生更改，则链接模型不会反映更改。若要重新定位链接模型，请将其选中并单击鼠标右键，然后单击“重新定位到项目基点”。
使用“自动-项目基点到项目基点”可协调来自不同规程（例如结构工程、MEP工程和建筑）的Revit模型，或协调校园中的多幢建筑。您可以将每个模型中的项目基点定位到公用位置，例如轴网交点。链接模型时，几何图形会对齐。请参见链接模型和共享定位。
手动-原点
选择此选项可在当前视图中显示传入的几何图形，同时光标会放置在导入项或链接项的世界坐标原点上。
移动光标以调整传入几何图形的位置。
在视图中单击以在主体Revit模型中放置几何图形。
手动-中心
选择此选项可在当前视图中显示传入的几何图形，同时光标会放置在导入项或链接项的几何中心上。
移动光标以调整传入几何图形的位置。
在视图中单击以在主体Revit模型中放置几何图形。
放置于
注：此选项仅适用于“导入CAD”和“链接CAD”工具。
选择传入的几何图形的标高。传入几何图形的原点会按此标高在主体Revit模型中放置。
定向到视图
注：此选项仅适用于“导入CAD”和“链接CAD”工具。
如果“正北”和“项目北”未在主体Revit模型中对齐，使用该选项可在视图中对CAD文件进行定向。
如果视图设置为“正北”，而“正北”已转离“项目北”，则清除此选项可将传入的几何图形与“项目北”对齐。
如果“正北”和“项目北”已在视图中对齐，则此选项不会影响定位。
免费Revit教学视频。
建筑（体量）模型如下图所示，当需要在斜面上或者南北立面上绘制形状时，需要设置工作平面。
在创建体量模型中我们可以在上方选择在面上绘制，或者是在工作平面上绘制
当选择在面上绘制的时候，我们可以直接在模型的平面上绘制形状，当选择在工作平面上绘制时，我们需要去设置工作平面。
选择上方的设置
然后选择你需要绘制图形的平面，这样工作平面就在设置完成。
免费Revit教学视频。
本文来自公众号“菜鸡不赶图”
一、快速到达物体
有时候我们置入一个模型会发现距离很远，我们当然不能只按键盘慢慢移动，有一个快速到达物体的方法——双击鼠标右键即可。
二、太阳
在lumion不同的场景中，太阳的方向及高度都是不一样的，如果你想要在某个场景中调整太阳光照怎么做呢？（请看动图示范）
先点击左侧工具栏中的“小太阳”，之后画面左下方会有太阳方向及太阳高度的调整转盘（这样的话，早中晚的光照效果都可以轻松get），右侧的云状选项可以选择不同的云彩效果。
三、地形
当你想做一些山体当背景时（soeasy），点击左侧工具栏的山状的景观选项，就能够轻松制作地形。这里有五种改变方式，从左到右依次是凸起、降低高度、平整、起伏以及平滑。
这是凸起以及降低高度的示范效果，凸起的主要作用是可以形成一座座山，而降低高度相当于凹陷，可以做出池塘、洼地等效果。
这是平整以及起伏的示范效果，平整的作用是可以形成台地，起伏则是可以形成起伏变化明显的地形。平滑的效果跟平整不一样，它可以使山体与地面衔接得更自然。工具栏右边可以选择笔刷的大小及速度。
四、水
有山肯定就得有水的呀，水面效果通常与改变地形中的降低高度结合使用，可以形成水塘的效果。当然你不只是想要个小水塘，你想要的是一望无际的大海也是可以轻松得到。
点击景观选项中的水体工具，出现水面——拉伸水面——调整水面高度，池塘效果轻松获得。
想要海洋效果？那更简单！选择海洋选项——点击开关，海洋效果Get！右侧可以调整水体上下水流速度以及颜色。
五、贴图
当地形凸起到一定高度，会出现裸露的岩石效果，想改变成其他样式怎么做呢？
点击景观选项中的贴图，点击右侧选择样式，就会弹出样式选择页面，里面的各种效果你想换哪个就换哪个！也可以自定义贴图哦。
文章来源：广筑BIM咨询
作为BIM机电工程师，我们在很多项目里的人防图纸都可看到套管的踪影。但很多小伙伴对套管可能都不太了解，今天小编就从三个方面带大家了解套管。
套管的分类
套管的安装要求
套管规格的计算
一、套管的分类
套管的种类很多，其中柔性防水套管和刚性防水套管最为常见。柔性防水套管和刚性防水套管的最根本的区别就是是否允许管道在套管内进行滑动。柔性套管允许管道在套管内滑动，而刚性的不允许管道滑动。而我们俗称的人防密闭套管实际上属于刚性防水套管的分支型号，其比刚性防水套管外多一翼环和挡板，用于抵挡战时冲击波与防止毒气进入防护区。
刚性防水套管
柔性防水套管
人防套管及密闭肋
二、套管的安装要求
GB50038-2005《人民防空地下室设计规范》中规定：
1、穿过外墙、临空墙、防护密闭隔墙和密闭隔墙的所有电缆（包括动力、照明、通信、网络等）管线和预留备用管，应选用管壁厚度不小于2.5mm的热镀锌钢管根据抗力级别作防护密闭或密闭处理。做法如下：
2、穿过外墙、临空墙、防护密闭隔墙、密闭隔墙的同类多根弱电线路可合穿在一根管径小于25mm的保护管内，采用暗管加密闭盒的方式进行防护密闭或密闭处理。做法如下：
3、各人员出入口和连通口的防护密闭门门框墙上均应预埋4～6根管壁厚度不小于2.5mm、管径为50～80mm的热镀锌钢管作为备用。
4、电缆桥架不得直接穿过临空墙、防护密闭隔墙、密闭隔墙。通过时应改为穿管敷设，且一根电缆应一根密闭管。
5、各类母线槽不得直接穿过临空墙、防护密闭隔墙、密闭隔墙，当必须通过时，需采用防护密闭母线，并应符合防护密闭要求。做法如下：
三、套管规格的计算示例
下图是某项目人防电气的图纸，图中有一路电源穿越人防墙，设计预埋了一根DN80的镀锌钢管，小编分两步教大家如何确定预埋管的规格：
1、确定电缆外径，关于这根电缆的外径我们可以参考国标图集19DX101-1《建筑电气常用数据》第6-39页表6.56，得出截面积95mm2的参考外径为47.6mm。要注意的是不同种类的电线电缆相应的外径也不尽相同，我们应该找到对应种类的电线电缆的表格来确定外径哦~
2、计算套管管径，关于计算我们参考图集19DX101-1《建筑电气常用数据》第6-27页1.2.2规定：
当单根电缆穿管时，长度在30m及以下时，直线段管内径不小于电缆外径的1.5倍；
由此得套管内径应大于47.6mm2*1.5=71.4mm2，故选择DN80的套管即可满足。
免费Revit教学视频。
通常情况下每个机构或企业都有自己的图框样式，Revit默认提供的图框并不能满足要求，需要在此基础上进行自定义。Revit的图框也是族，我们可以对图框族进行编辑，以满足企业自己的要求，具体方法如下：
打开Revit族窗口，选择“标题栏”文件夹内从A0∽A3任意一个图幅的族文件；
图框族有特性的族参数，例如“项目名称”、“客户名称”、“图纸编号”、“图纸名称”等等（见图162），注意有些不是普通的文字而是族参数，Revit就是利用这些族参数来实现图纸的自动管理；
图162：图框
我们可以根据需要调整图纸标签的格式以及这些族参数的位置，但千万不要删除族参数，否则图纸的自动管理将无法实现，除非你真的确认不需要某些参数；
编辑完成后保存，这样在项目中进行图纸创建时就可以使用符合企业要求的图框了。
免费Revit教学视频。
Revit MEP是BIM技术中非常核心的部分，但是绘制管道的时候会出现很多问题，如果你遇到这样的问题，那么只需简单的一步，就能轻松解决。
Step 1：选中管道后，管道类型为喷淋管，标高为F3+3500，视图标高为F3；
Step 2：但是在绘制管道的时候发现，参照标高为F2，高度为8000，并且灰显不支持修改；
Step 3：造成这个问题的原因在于revit对之前绘制的管道信息进行了记忆；
Step 4：我们只需要退出当前绘制，在选项卡中选中管道，在属性栏中的标高改成F3，这样下次绘制管道的时候，就不会出现和当前楼层不一致的情况了。
这就是解决绘制管道过程中标高不统一的方法，你学会了吗？
导读
通过引入BIM技术，建立BIM模型，可以有效地解决现阶段管道工厂化过程中存在的问题。基于BIM的管道工厂化技术的核心思想是建立BIM数据中心作为各参与方协同工作的统一数据源。本文在前期研究基础上，通过获取上游设计阶段的建筑、结构及机电模型信息，提出一种基于BIM技术的管道预制构件的自动深化设计方法，包括深化设计中管道划分、支架设计和管组拼装这3个核心算法。在此基础上，设计并开发了一个面向管道预制构件的设计系统，着重讨论其3个主要技术特点：模型可视化、递进式参数化建模以及模型信息共享并将该系统应用在2个大型公共建筑项目中。
1、问题描述
Revit编辑时为什么显示不安全的编辑状态?与中心文件不能同步?
2、解决方法：
A：选项对话框中设置对方的用户名
B：创建新的本地文件“打开中心文件，另存为本地文件
C：工作集：不可编辑后，释放编辑权限后，同步，关闭
D：将选项对话框中的用户名改回自己的
免费Revit教学视频。
在概念设计环境中，放样融合要基于沿某个路径放置两个或者多个二维轮廓而创建。轮廓由线处理组成，而线处理垂直用于定义路径的线，轮廓可以开放、闭合或者是两者的组合。与放样形状不同，放样融合无法沿着多段路线路径创建。
(1)新建概念体量，选择“公制体量”。
图1
(2)单击“样条曲线”默认以模型线开始，绘制一条路径。设置参照点的工作平面，然后依次绘制轮廓。
图2
图3
图4
(3)选中样条曲线和3个轮廓，单击“创建形状”（实心）。
图5
图6
(4)选中形状图元，单击“透视”，在透视模式下可以单击“修改丨形状”选项卡下的“编辑轮廓”对放样融合形状的路径和轮廓进行修改。
图7
图8
总结;
1.体量中的放样融合，轮廓线所在的面在该点垂直于定义路径的线。
2.体量中放样融合仅支持单段线路径，同时存在开放和闭合轮廓，很容易产生自相交，成功生成形状的可能性相对较小。
免费Revit教学视频。
使用revit的朋友们都体会过，当我们使用剖面命令进入剖面视图的时候，出现如下问题：
1.视图比例，详细程度，视觉样式不是自己所需要的
2.出现其他的剖面视图符号，影响视图效果
3.由于模型链接，标高重叠
4.建模使用的参照平面依旧存在
那么该如何处理这些问题？
将视图比例，详细程度，视觉样式设置为自己所需要的
使用VV命令，进入“注释类别”，将“剖面”与“参照平面”的勾号去掉
使用VV命令，点击“revit链接”选项，进行“自定义”处理，将链接的revit模型中的“注释类别”——“标高”前面的勾号去掉。
实现以下剖面效果
点击“视图”——“视图样板”——“从当前视图创建样板”
创建“剖面视图样板”，在视图属性中勾选所需选项
进入新的剖面视图
大家可以发现，新的剖面视图依旧混乱，如上图所示，点击“视图样板”
应用“剖面视图样板”，则新剖面无需重复设置，就达到较好的剖面效果
免费Revit教学视频。
想要系统性掌握BIM技能，不能只停留在理论知识上，实操也是关键一步。
拒绝纸上谈兵，提升操作技巧，从点滴开始积累。今天我们来学习Revit实操小技巧之建筑标高和轴网的创建。
1.创建建筑项目文件
单击Revit左上角的
按钮，在列表中选择“新建→项目”命令，弹出“新建项目”对话框，在“样板文件”的选项中选择“建筑样板”，确认“新建”类型为“项目”，建立建筑模型项目文件，如下图所示：
建筑项目文件创建
2.创建项目文件标高及楼层平面视图
进入任一立面视图，切换至对应立面视图中，以“北立面”为例，参考“建施-201-1剖面图”所给出的各个楼层标高信息，建立建筑项目文件的标高，标头除“正负零标高”外，均设为“上标头”，名称同“A_7F_17.600”一致，如下图所示
建筑项目文件标高创建
点击“视图——平面视图-楼层平面”，在弹出的新建楼层平面视图对话框中选中所有标高，新建对应的楼层平面视图。
创建对应楼层平面视图命令
选中未创建楼层平面视图的楼层
楼层平面视图创建完成
3.链接CAD文件，创建建筑项目文件轴网
进入“A_7F_17.600”楼层平面视图中，链接建筑平面图——“五层至二十七层平面图”后确保锁定，创建建筑项目文件的轴网。
创建建筑项目文件轴网
4.保存
单击“保存”按钮，指定保存位置并命名为“JHC-22#A-1.0”，将项目保存为“.rvt”格式文件。
免费Revit教学视频。
文章来源：BIM便利店
如何修改立管符号样式？

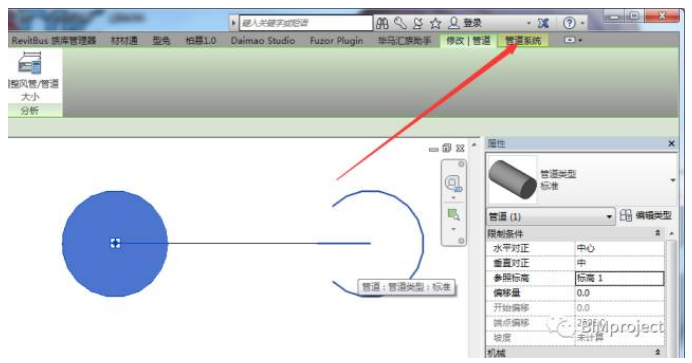

1.选择需要修改立管符号的管道，在选项卡中单击“管道系统”；

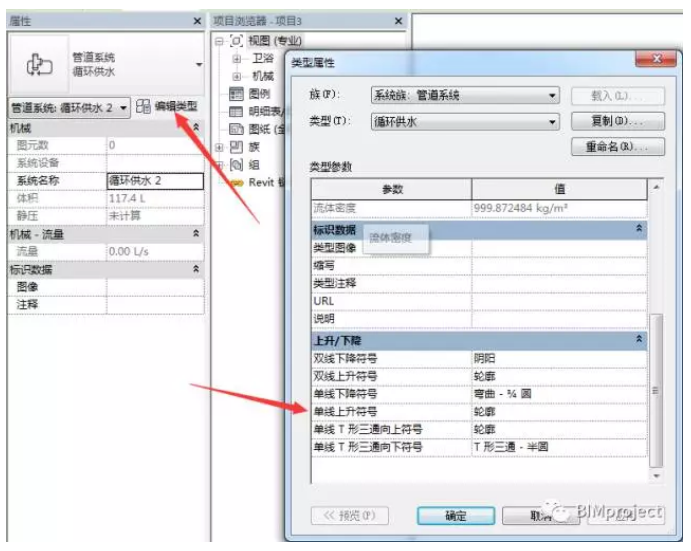

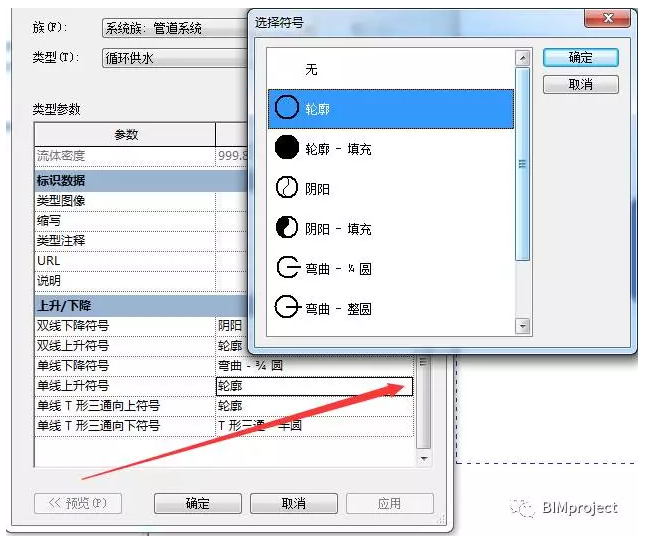

2.点击“编辑类型”进入到类型属性对话框，在类型参数中找到上升/下降符号；
3.选择单线上升/下降符号样式，找到需要的轮廓形状；
如何调整立管符号大小？

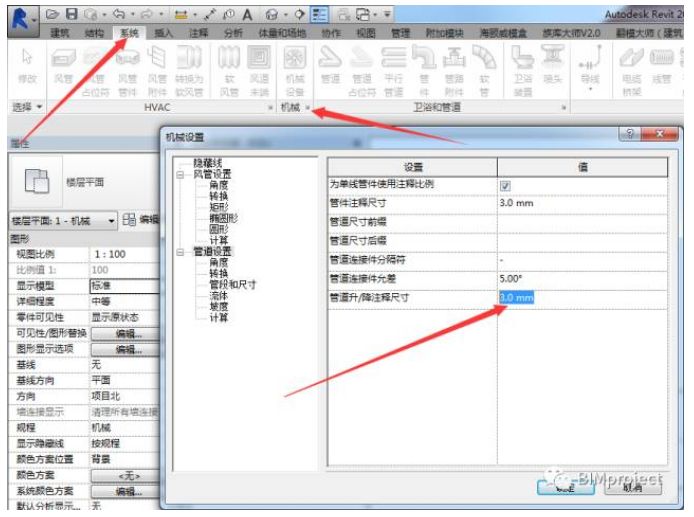

1.点击系统选项卡下的“机械”右下角的箭头进入机械设置对话框，选择管道设置，对话框右侧出现相应的设置参数，找到“管道升/降注释尺寸”修改大小；
注：
1.立管符号需要根据CAD图纸来调整尺寸大小及样式。
2.立管符号的大小与样式设置位置是分开的，符号大小需要在机械设置中调整，而立管样式是在管道系统的类型属性中选择。
免费Revit教学视频。
在Revit平面视图中，模型显示范围控制主要有“视图范围”，“基线”，裁切框等。
视图范围属相用来控制模型的纵深范围：顶，底和剖切面；“基线”用来向视图中添加一个剖切面，显示相邻的不同楼层间的相互关系，“基线可以设置到当前视图标高的上方或下方；裁切框用来划定一个平面视图的显示区域，当勾选“裁切视图”时，位于裁切框内的模型才能显示出来，取消勾选“裁切视图”，裁切框将视图作用。
实例分析
现在项目中有两个标高，标高1和标高2，间距4米。
在标高1平面视图中添加了四面墙(基础标高1，直到标高2)，DN200管道，基于标高1，中心偏移3000。
管道标高3000，位于视图范围中“底面”和“剖切面”范围内，因此在标高1平面视图中可以看到“管道”。
风管中心标高3000，位于标高2视图范围中“底面”和“剖切面”范围内，因此在标高2平面视图中同样可以看到“风管”。
从标高1的“视图范围”中看到，其视图范围为“底：标高1”至“顶：标高2偏移3800”，而标高2中的风管(基于标高2，中心偏移3000)同样位于标高1的视图范围内，但是该风管却高于标高1“视图范围”中的“剖切面”，在标高1平面视图中不能看到该“风管”。
简单理解，平面视图的纵深范围就是“底”和“剖切面”之间的区域。位于该区域内的图元都能显示出来。
三维视图如下。
一般情况下，我们只需要看到单独一个层面上的模型即可，在某些情况下，比如，建筑分区，不同区域标高不统一或建筑有降板或者升板的情况下，我们可能需要知道一个层面的上层或下层的建筑布局，这种情况下，可以通过一些设置，达到目的。
假设，现在需要在标高1平面视图中显示标高2中的图元(比如风管)，可以通过向标高1平面视图中添加一个“平面区域”的方式来显示标高2中的“风管”。
关于“平面区域”请查看Revit相关帮助文档。
“平面区域”就是给当前“平面视图”添加一个具有相对独立的“视图范围”的工具，在视图1中添加“平面区域”并设置该区域的视图范围，我们需要显示标高2中的“风管”，那么如果将该区域的视图范围设置跟标高2视图范围一样，应该就可以达到目的。
设置完成，可以看到，位于视图范围内的标高2中的“墙”和一个“风管弯头”及“楼板”全部显示出来，但是本该显示的“风管”却不见了(不知道这是不是个BUG还是Revit本来就是这么设计的)。
原因，在平面视图中的视图范围属性中，三个属性：“顶”，“剖切面”，“底”，这三个范围可以这样理解：“底”和“剖切面”范围内的图元全部显示，“剖切面”和“顶”范围内的图元可以显示，但默认不显示。为了将标高2中的风管显示在标高1平面视图中，我们需要修改一下标高1平面视图的视图范围属性，将标高2中的“风管”包含在标高1平面视图的视图属性中的“底”和“顶”控制范围内。
如此完成后，标高2中的“风管”即可在标高1平面视图中显示。
同样如需要在标高2平面视图中显示标高1的模型，可将标高2平面视图的“视图范围”修改为如下设置。
还可以修改标高2平面视图属性中的“基线”，将其改为“标高1”，也可在标高2平面视图中显示基于标高1的模型，但是该种方式可能会将一些不需要显示的模型也显示出来。
免费Revit教学视频。
文章来源：DCIC研究所
如今的建筑材料各式各样，其中钢材在建筑材料中也占据了一席之地。在生活中我们也不难看见曲型衔架钢结构的存在。655例如厂房的顶棚等等，那么这种类似的曲型衔架钢结构怎么才能在Revit中得到具体的表现呢？下面跟随我们一起来学习吧！
1、打开Revit，新建一个概念体量，选择“东立面”作为工作平面，在选择平面和模型绘制出两条弧形曲线。再依次选择它们并给它们创建实体形状。
2、依次选中它们分割表面并显示节点。
3、新建一个自适应的公制常规模型的族，在三维视图里绘制出和你钢架节点相同属点图元。
4、然后在画出曲线并在线上画上一个点图元，选中这个点图元后以它为圆心绘制钢结构大小的圆。再同时选中所绘制出的圆和曲线创建实体形状。然后将它的材质改为钢材。并保存。
5、再依据弧形钢结构画法新建一个族来画出曲型衔架中的细钢并保存。
6、再新建一个自适应公制常规模型，选定一个工作平面，载入刚刚你保存的那个钢结构族，然后利用点图元依次画出钢架节点（一定要依次画出点图元）。然后利用刚刚载入的族来画出弧形钢架路径。
7、选中这些点然后点击自适应，然后画上刚刚插入的族。
8、依据上一个步骤插入曲型衔架中的细钢。
9、载入到项目然后依次把族的点匹配点到网格上的点。
10、插入曲型衔架后选取它，然后阵列。完成整体的曲型衔架。
免费Revit教学视频。
文章来源：BIM便利店
什么是系统分类？

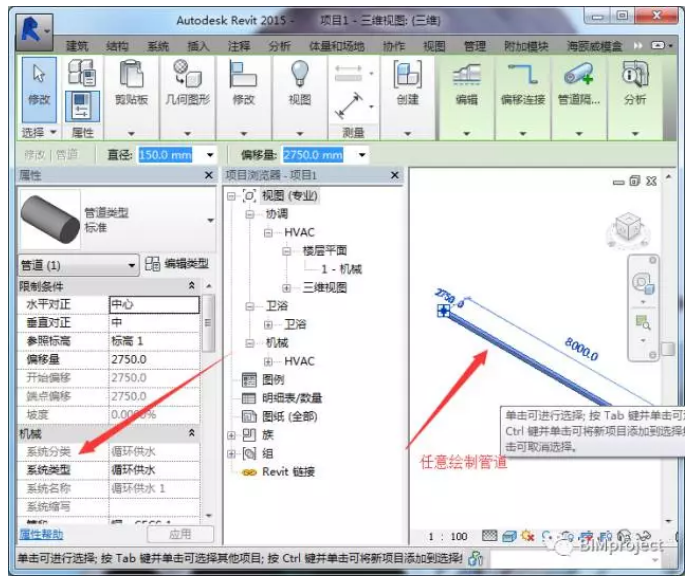

打开软件，任意绘制一段管道，并将其选中；
在属性对话框可以看到机械一栏中包含有“系统分类”为循环供水，且当前显示为灰选。

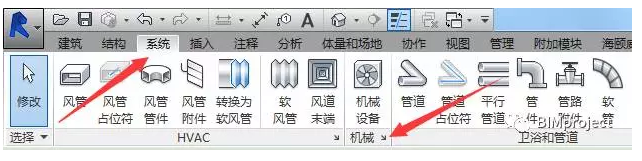

接着打开系统选项卡下的机械设置（“机械”右下角的斜箭头）

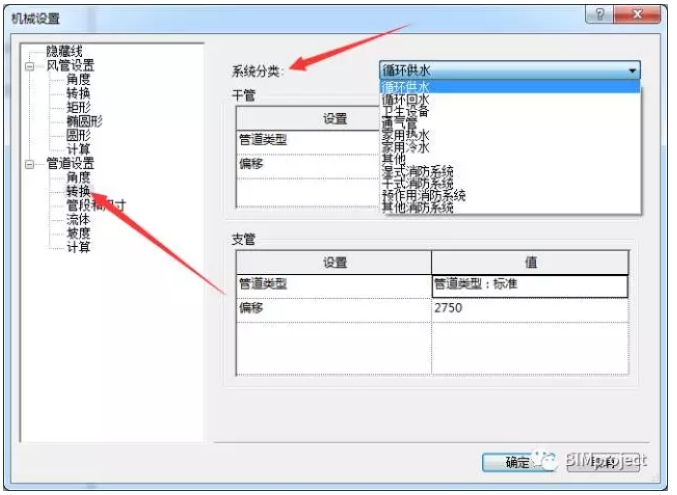

在机械设置对话框中的展开管道设置选择“转换”，便可以看到系统分类选择框；
这里的系统分类是可以进行选择的，但它并不是对当前绘制的管道进行系统分类的修改，而是对即将绘制的管道进行预设。

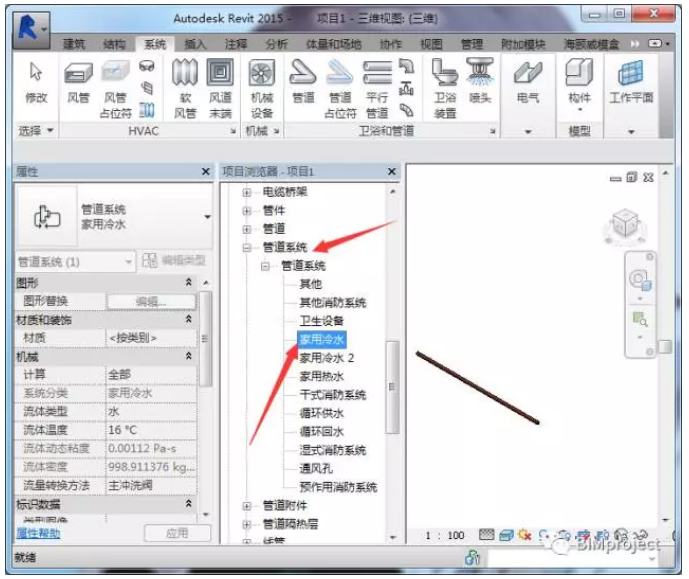

在项目浏览器中展开“族”找到“管道系统”，会发现在“管道系统”中包含的这些系统（卫生设备、家用冷水、家用热水……）在机械设置的预设选项中都出现了，由此可见这里的管道系统就是管道的“系统分类”。右击任意系统点击复制，复制出新的系统；
那系统类型呢？

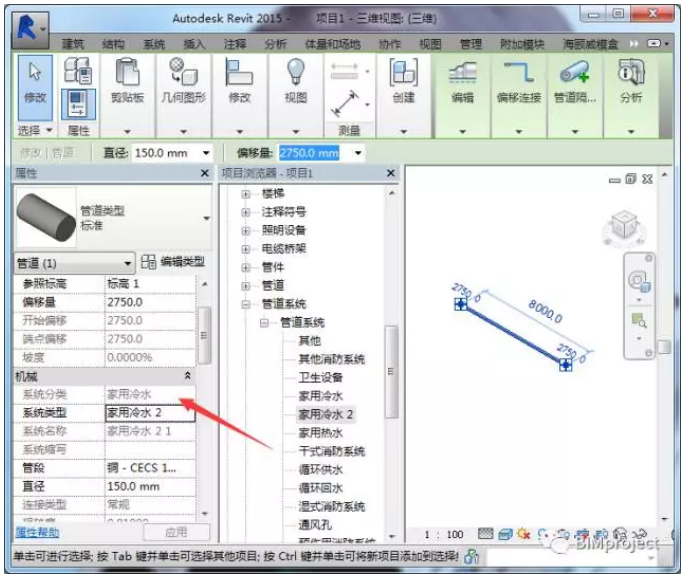

复制出的新系统并不属于管道的“系统分类”，它其实是“系统类型”，属于软件默认的参数，只有上面显示的11种分类，我们只能在其基础上创建对应的类型以供使用；
系统名称又是什么？

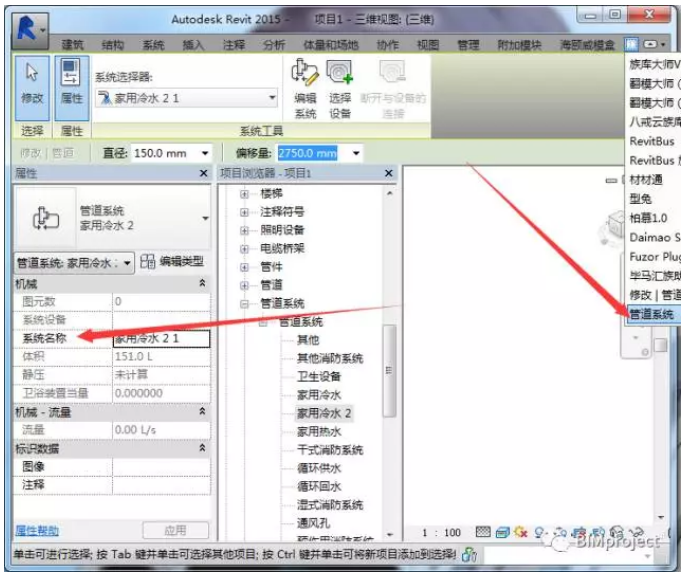

点击管道，选择“管道系统”，在左侧属性栏中可以看到“系统名称”；系统名称是可以定义的（每一段管道或设备都有单独的系统名称且一般都是由软件自定义，当用户需要在明细表中显示系统名称，可以根据需要自己定义）

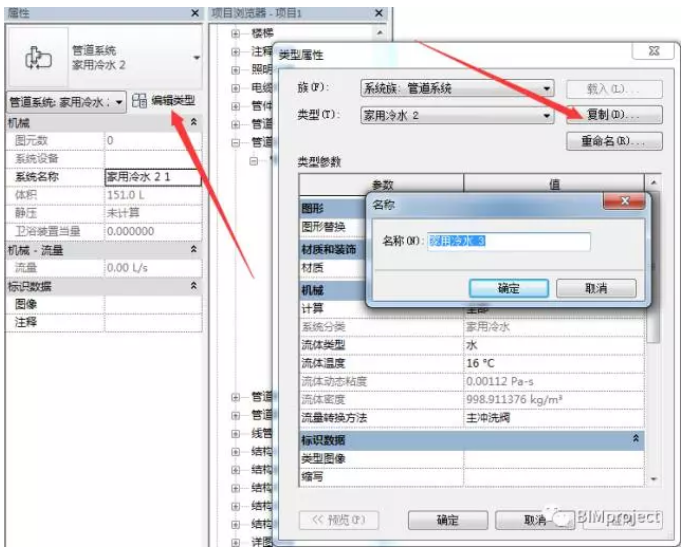

点击编辑类型弹出类型属性对话框，复制类型则复制出新的“系统类型”。（由此可见“系统类型”的创建方式有两种，即在项目浏览器和管道系统的类型属性）。
免费Revit教学视频。
文章来源：知乎 小筑BIM黄世斌老师
在生活中，我们可能会遇到某一面墙的下面，距离地面一定的距离是单独的面层装修，那在revit中，如何对一面墙进行，单独距离地面一定高度的位置指定该面层单独的材质信息呢，可以根据下方指导学习完成。
(1)绘制一面墙，点击墙的“类型编辑”，编辑这面墙的类型属性，然后点击“结构”右侧的编辑，进入墙的结构构造编辑。
(2)新建一个面层，设置相应的面层厚度，并设置一个材质信息。
(3)设置材质后，查看预览，切换到剖面预览下。然后新创建一个新的面层备用。
(4)点击下面的拆分区域，对左侧的面层拆分。之后点击备用的面层，然后点击指定层，再点击刚才拆分的部分，最后点击修改，完成指定，最后点击确定。
(5)在三维视图查看，完成模型效果。
墙体构造指定部分面层材质
免费Revit教学视频。
