每个平面图都具有“视图范围”属性，该属性也称为可见范围。我们在绘制模型的时候，无论什么专业，都免不了调整“视图范围”，今天就为大家详解“视图范围”该如何设置。
首先，视图范围是可以控制视图中对象的可见性和外观的一组水平平面。水平平面为“顶部平面”、“剖切面”和“底部平面”。顶剪裁平面和底剪裁平面表示视图范围的最顶部和最底部的部分。剖切面是确定视图中某些图元可视剖切高度的平面。这三个平面可以定义视图范围的主要范围。

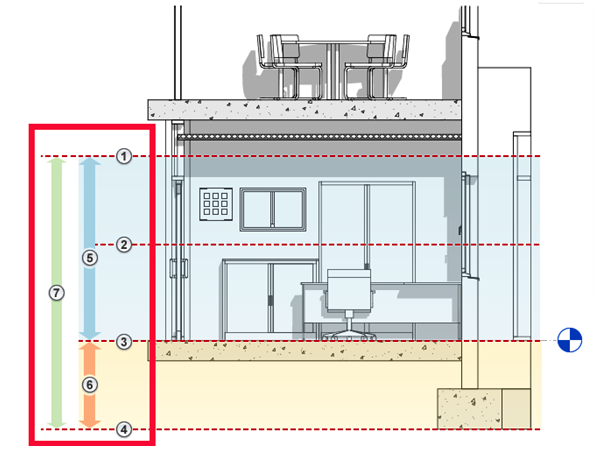

在图一中，依次是：①顶部、②剖切面、③底部、④偏移（从底部）、⑤主要范围、⑥视图深度和⑦整个视图范围
图1

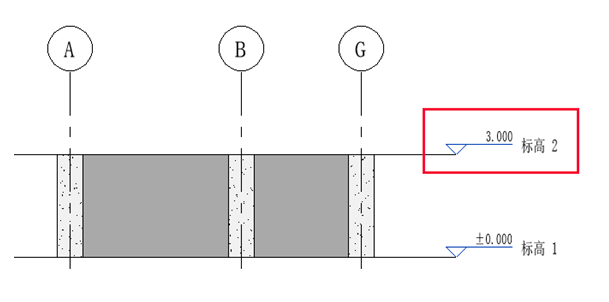

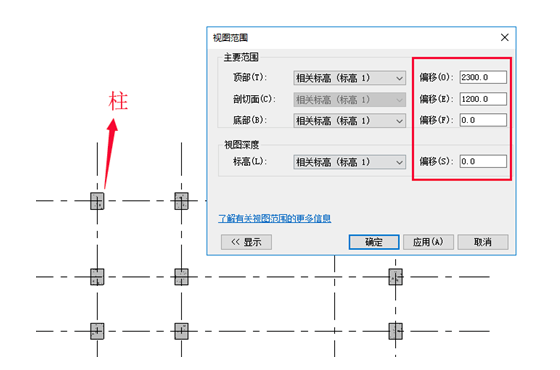

下面我将绘制一层构件，举例详解视图范围的作用，该图形层高3米，在标高1上的视图范围如下图2、图3
图2
图3

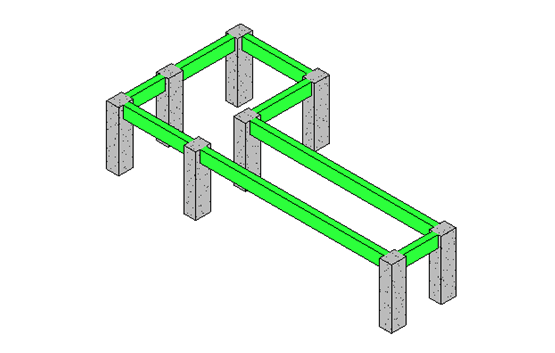

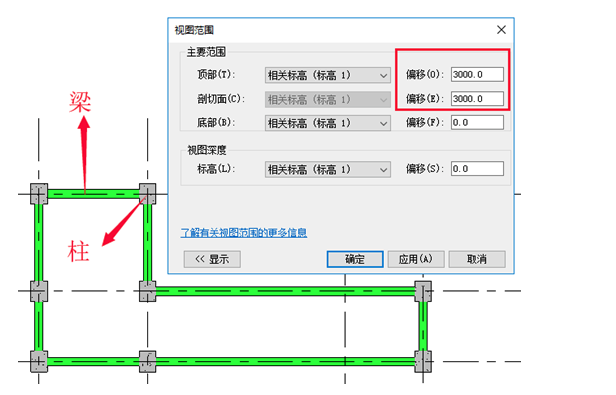

现在我们在3m（标高2）的位置上绘制梁图元，在标高1平面视图中，我们看不见绘制的梁，原因是此例中层高为3m，而视图的剖切面只能看到1.2m高度以下的构建，所以我们需要把剖切面设置成3000如图4、图5
图4
图5

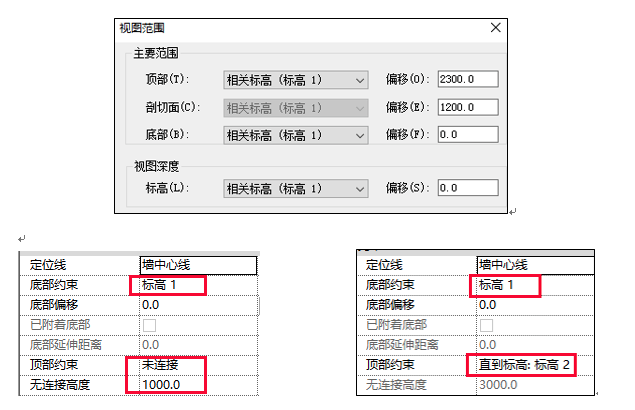

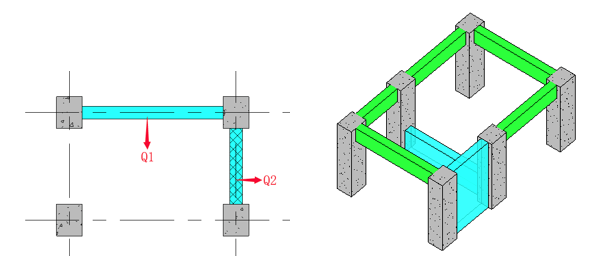

接下来我们把视图范围设置改回原来的默认设置，然后在标高1上绘制墙构件，Q1和Q2我们设置的属性如图6，得到的平面显示如图7
图6
图7
我们可以看到Q1和Q2在标高1平面显示不同，那是因为Q1显示的是墙的顶面，而Q2显示的是墙的截图案，是因为，Q2的高度已经超过剖切面的高度，所以墙体被剖切面剖切，所以现在我们是看到墙的截面填充图案的。
