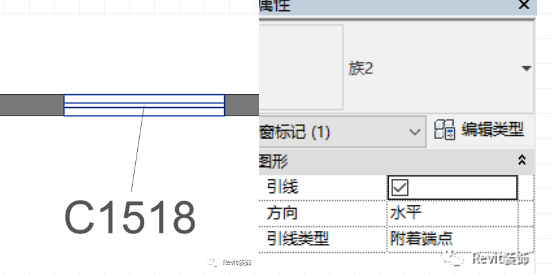

    下面咱们来说这节的内容,比较简单,公制窗/门标记。注意:公制窗/门标记是两个族,不是一个,因为这两个族的用法一样,所以小编才把他们放到了一起。如图:

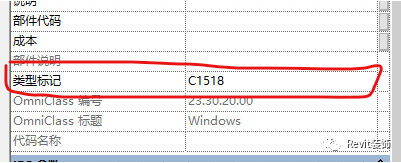

    在Revit中,每个门窗都有自己唯一的“类型标记”,发现没有,这就是窗在CAD中的标记,我们不需要输入,直接拾取就可以。门也是如此。

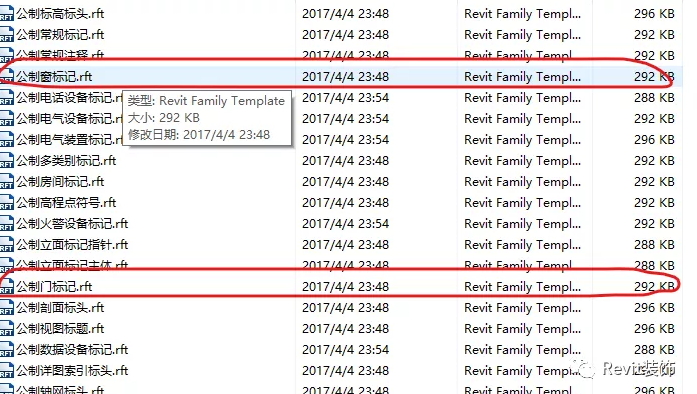

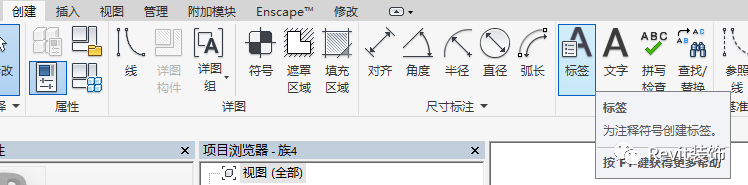

    我们需要新建——族——注释类族——公制窗/门标记,创建——选择标签,

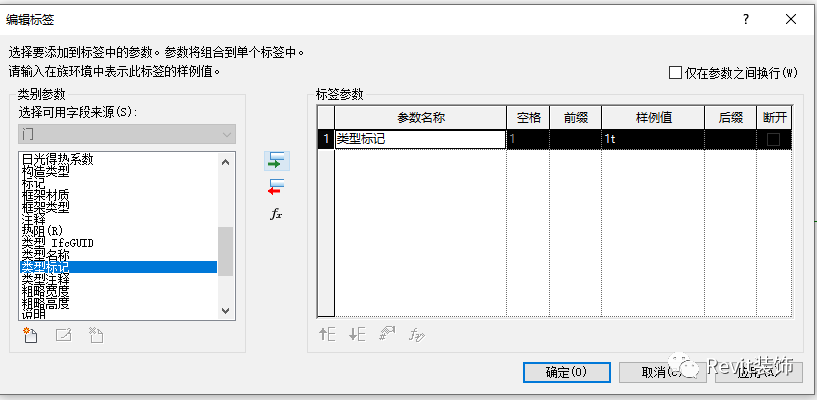

    选择“类型标记”,确定;在编辑类型中仍然可以修改字体等一些参数。

    之后,另存到本地,重命名,载入到项目里,在项目浏览器的族里寻找刚刚载入的族,拖到项目对应的窗户或者门上,这里我们一般选择不需要引线。

    然后我们依次拾取项目中的门和窗,就可以了。

    这节内容比较简单,亲自尝试是最好的。
