    问题：Revit中有些墙饰条呈规律性排布，如何一次添加完成而不需要一个个手动添加呢？

    其实这个问题非常容易解决，只需要用幕墙竖梃代替墙饰条即可。

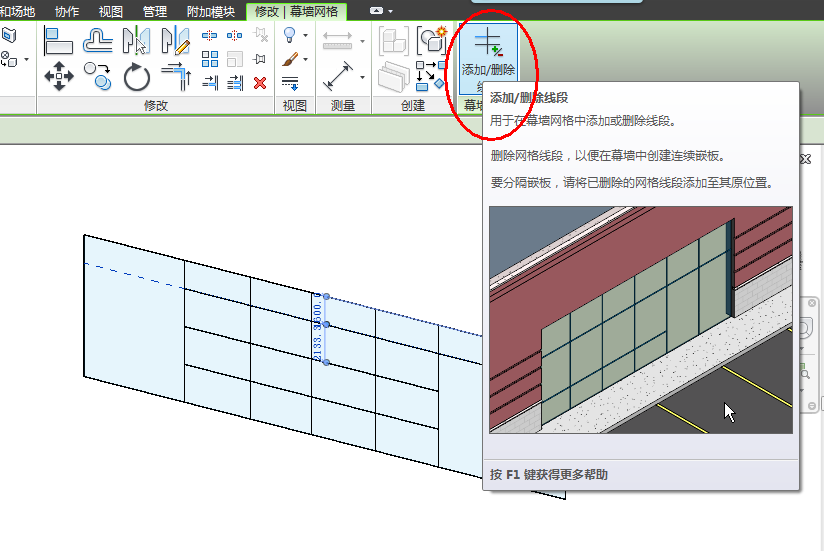

    首先我们绘制一个没有竖梃的幕墙，然后添加上幕墙网格。多余的网格用“修改”选项卡中的“幕墙网格”面板中的“添加/删除线段”命令删除。如图-1

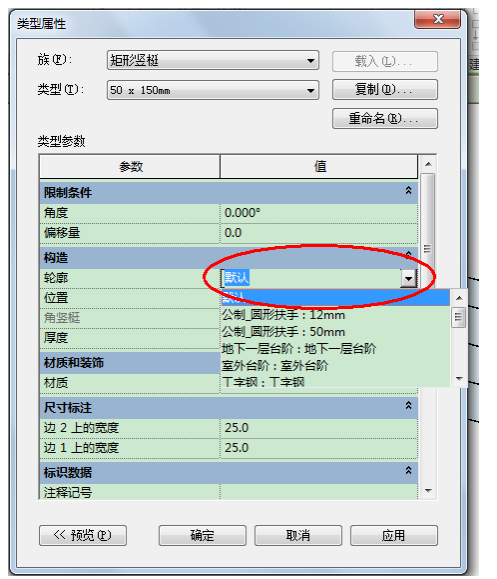

    然后点击“常用”选项卡中的“构建”面板下的“竖梃”命令，在“属性对话框”中点击“编辑类型”命令。在如图-2所示位置处设置你需要的墙饰条轮廓。设置完成后点击确定。

    给幕墙添加完竖梃后大家可能发现现在我们依旧只是编辑幕墙而已。这点大家不用慌，最后一步就是把幕墙嵌板由玻璃转换为实体墙。

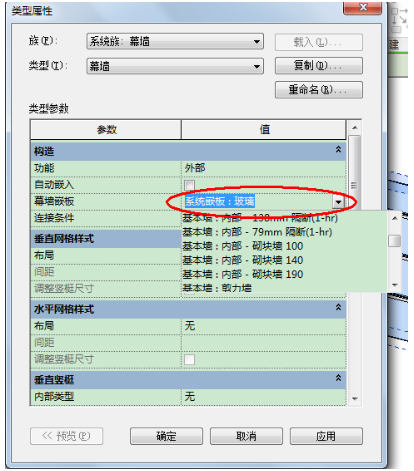

    选中刚刚绘制的幕墙，然后进入“属性对话框”中的“编辑类型”命令，在弹出的“类型属性”对话框中，我们只要把图-3位置中的“系统嵌板：玻璃”改成我们所需要的墙体类型即可。最终效果如图-4

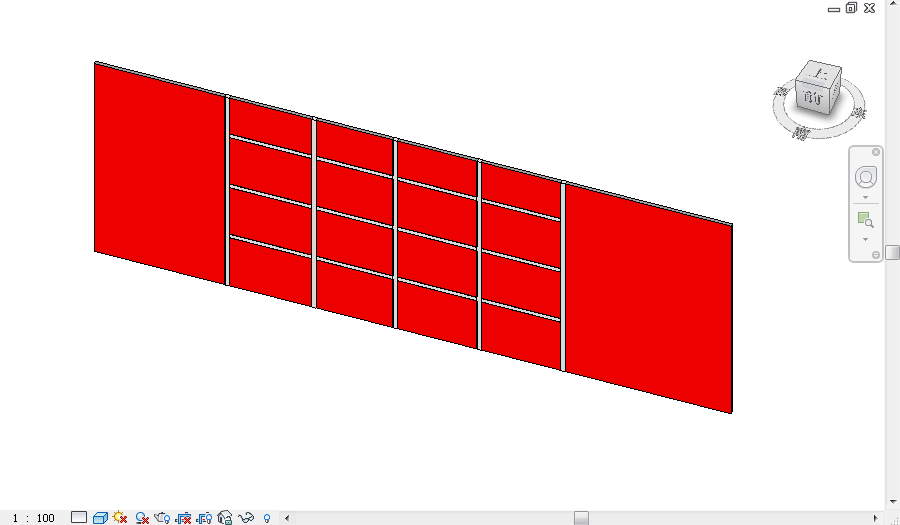

    图-4

    拓展：此方法也可以做出斜向的墙饰条来。方法是只要在幕墙的“属性对话框”中把垂直或者水平网格样式中角度由0.000°改成需要的角度即可。





    免费Revit教学视频。







    文章来源：BIMTECH

    本幕墙位于建筑工程学院办公楼主入口，该幕墙特点是弧线型，设置有双开门和推拉窗，结构较为简单，建模难度一般，如图1所示。现将模型的创建过程整理如下：

    图1实际幕墙照片

    （1）以“建筑样板”新建项目；

    （2）先创建实体墙

    实体墙属性：面层(25mm)+核心层(结构200mm)+面层(25mm)；A=12000mm，B=500mm，直线墙段尺寸自拟，面层颜色均为白色，实体墙平面图如图2所示。

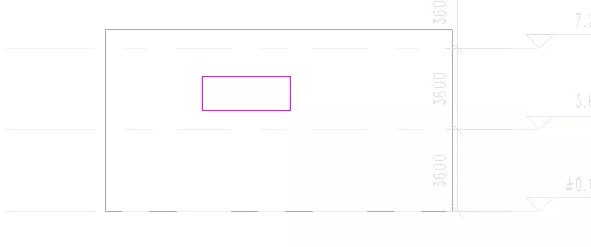

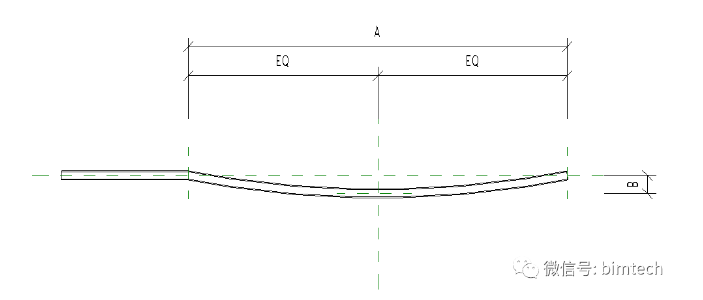

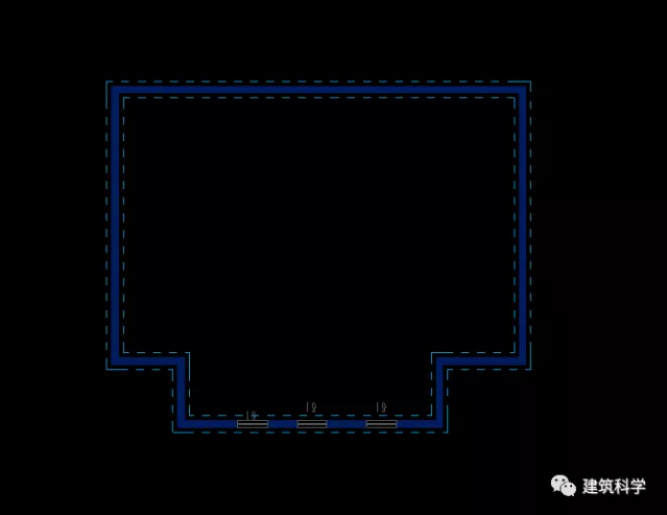

    图2平面图

    （3）创建幕墙

    打开幕墙属性中的“自动嵌入”，并通过类型属性中的“网格布局”给出合适的网格，然后删除多余的网格线，如图3所示；

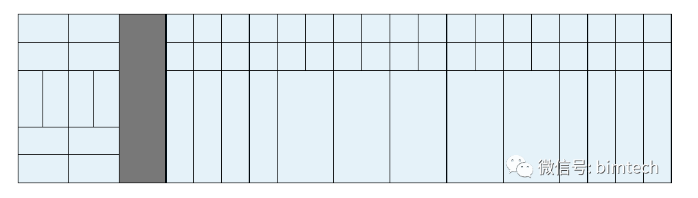

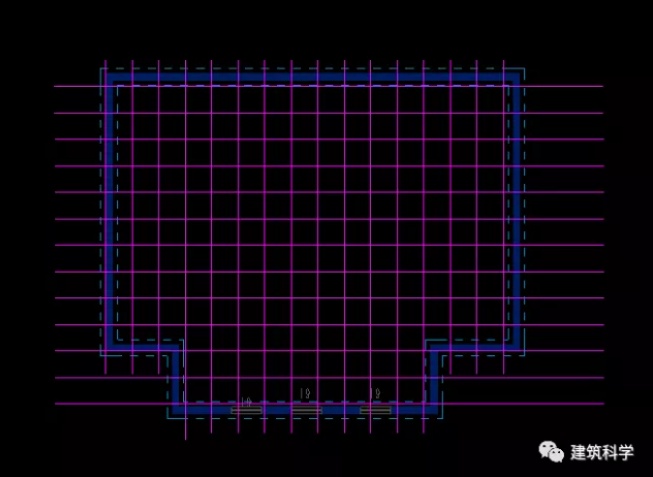

    图3网格示意图

    （4）布置竖梃

    在类型属性中，将垂直竖梃和水平竖梃均布置为“矩形竖梃:50x150mm”；

    （5）置入门窗

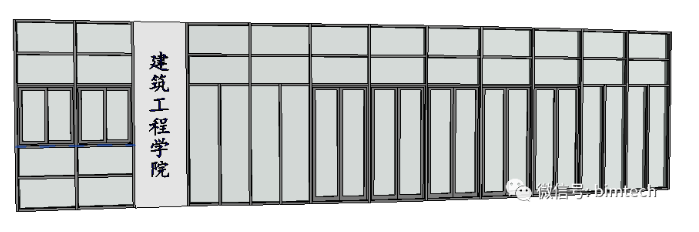

    鼠标放在网格附近，利用TAB键选择玻璃嵌板，然后载入对应的门或窗嵌板，即可得到图4所示的最终模型。

    图4最终模型图

    补充：也可以通过构建面板中的“幕墙网格”和“竖梃”功能，手动创建网格和竖梃，如图5所示。

    图5“幕墙网格”和“竖梃”图标

    （作者：郎?）





    免费Revit教学视频。







    文章来源：

    【柏慕联创BIM技术服务，文/胡林】

    问题：在对体量中常规几何形体进行编辑之后，会出现多点不共面的情况，如图-1所示，我们该如何处理？

    方法

    1.选用模型线工具，勾选三维捕捉，捕捉形状上已确定的三点绘制三角形，如图-2所示。

    2.选择三角形，创建形状，选择一个侧面移动，如图63所示，修改形状属性为空心。

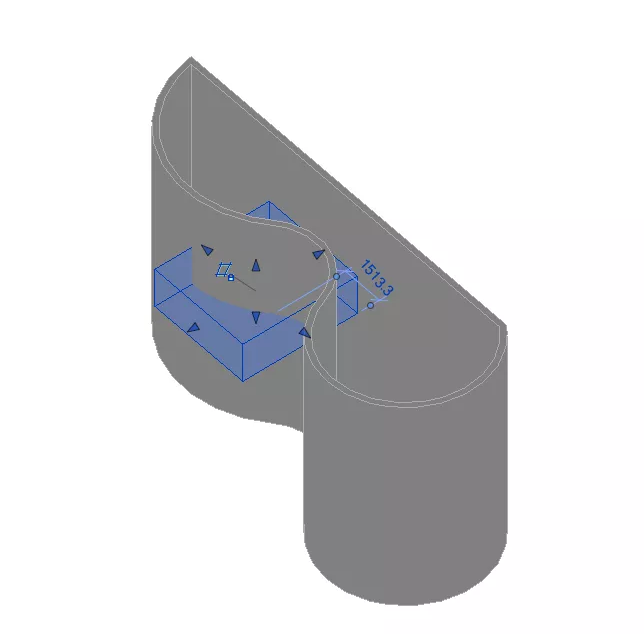

    3.选中另外一个点，如图-4所示，向下拖动捕捉到端点，最后删除空心形状即可。

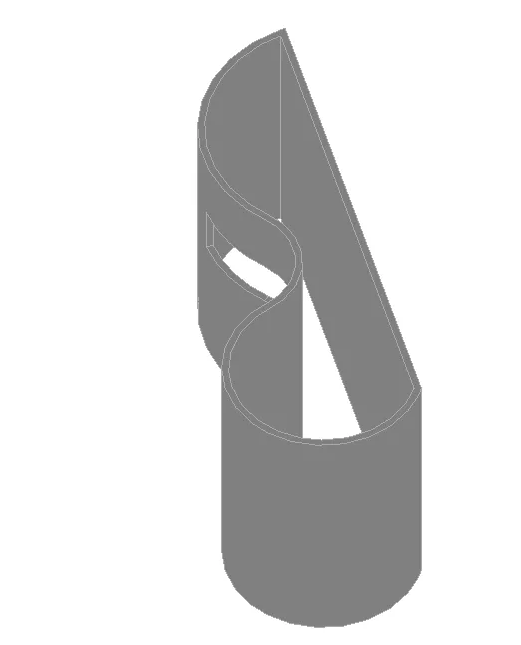

    完成效果





    免费Revit教学视频。

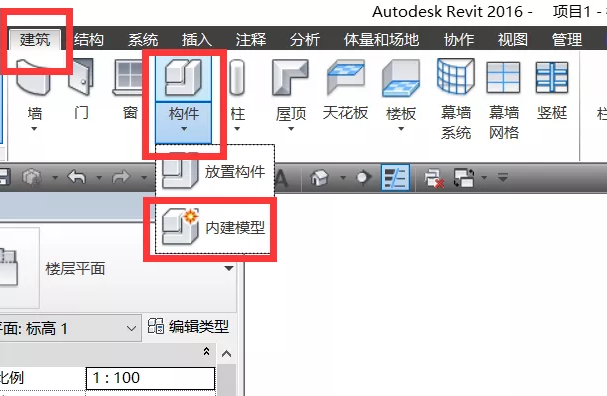

    1、【建筑】—【构件】—【内建模型】。

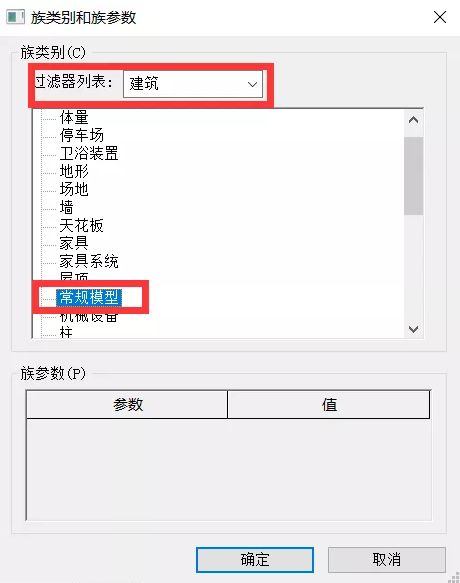

    2、过滤器列表选择建筑—常规模型。

    3、【空心形状】—【空心拉伸】。

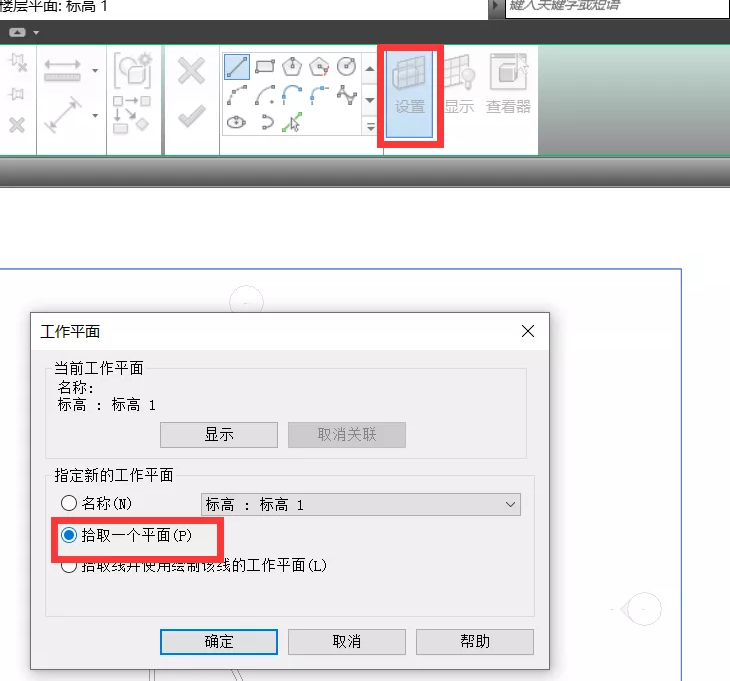

    4、【设置】—【拾取一个平面】。

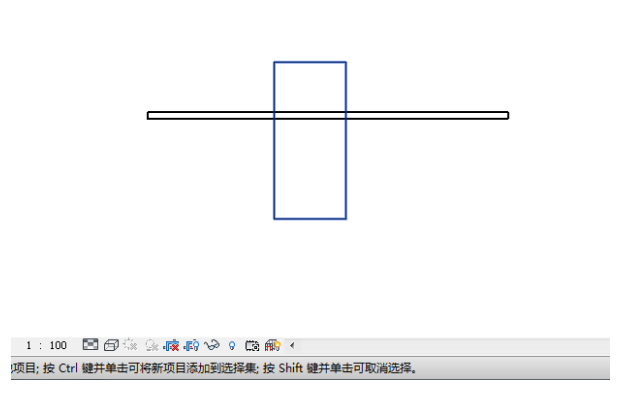

    5、绘制一个开洞的轮廓。

    6、调整空心形状的尺寸，将其放置于合适位置即可。





    免费Revit教学视频。

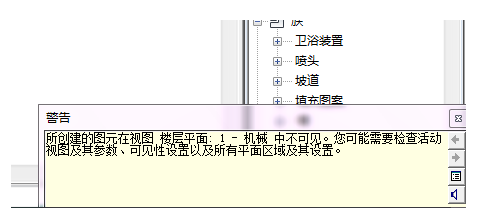

    当你绘制管道或者风管，提示不可见，如何解决？如图1所示。

    图1

    出现如上图所示时候，应该三个方法可以解决：

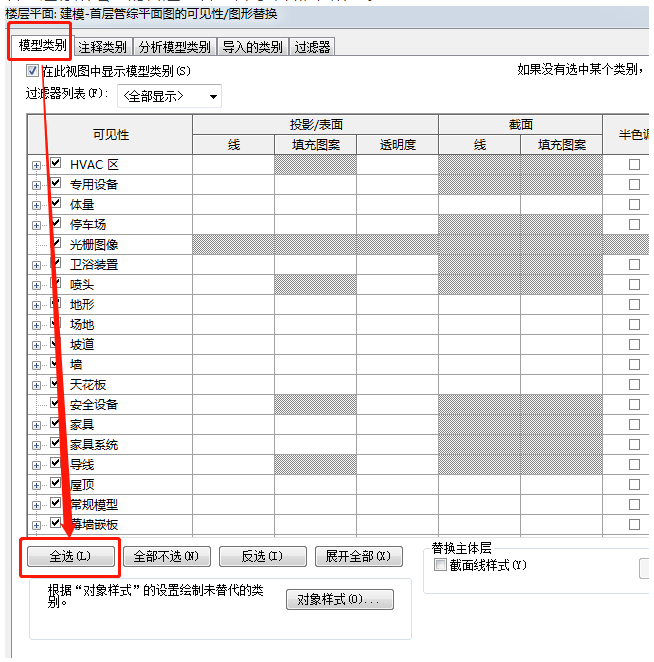

    快捷键vv或者属性浏览器中可见性选项点击打开，模型类别中的参数全部勾选，或者勾选你所绘制的管道或者风管等，如图2所示。

    图2

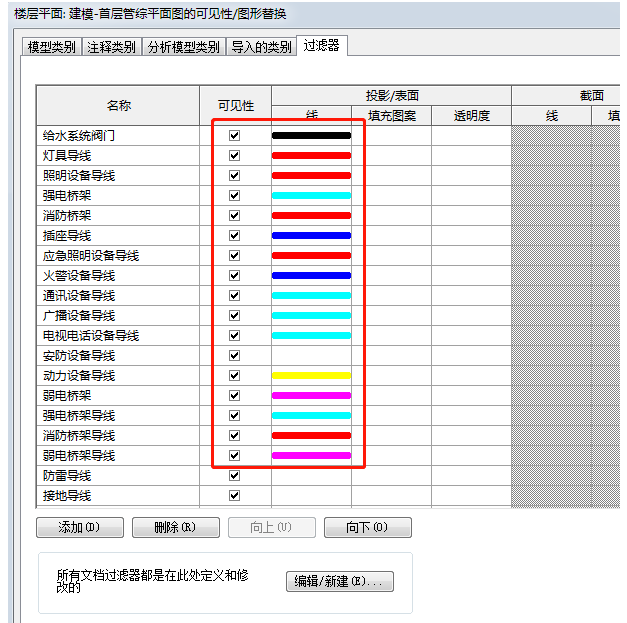

    过滤器中添加或者勾选过滤器的过滤类别，如图3所示。

    图3

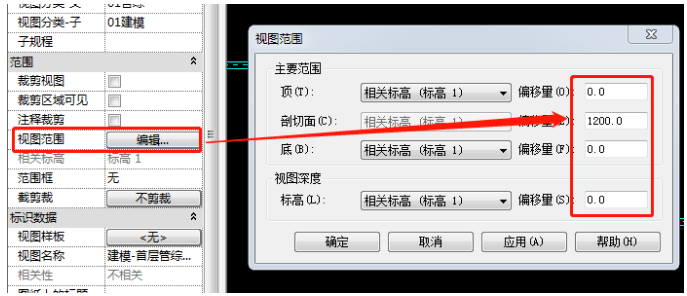

    属性浏览器中的视图深度，使得视图深度的范围在管道或者风管绘制的区域内，如图4所示。

    图4

    编辑：邓承婷

    审核：邓承婷

    技术创新中心BIM中心





    免费Revit教学视频。







    如果项目整体或局部平面是斜的，为了避免“歪着脖子”画图，同时也为了更精确地捕捉正交方向，需要对视图的方向作出调整。

    图70：局部斜的平面

    如图70所示，在进行左侧区域的绘制时，可将视图旋转成按左侧横平竖直，操作步骤如下：

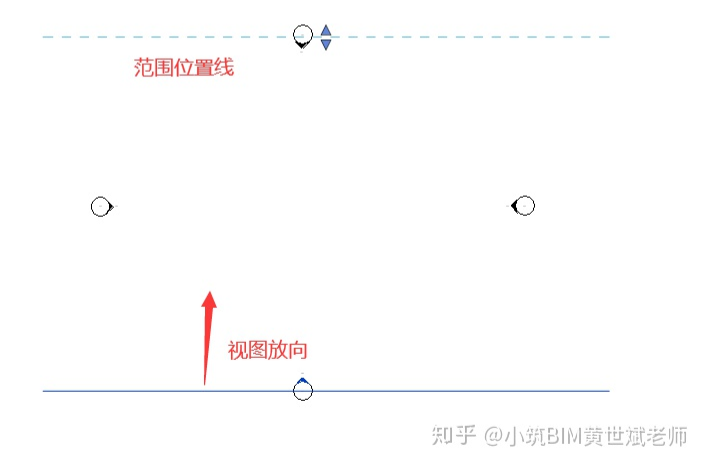

    1)将视图的“方向”参数设为“项目北”（一般默认值就是“项目北”），并打开“裁剪区域”的可见性（即打开，是否裁剪视图都可以，只需要看见裁剪区域的矩形框）；

    2)选择裁剪区域的矩形框，点击旋转命令，将旋转中心移到参照线（如斜向轴线）的一端，然后将旋转起始线设为水平线，旋转结束线设为参照线即可。注意起始线与结束线跟我们的直觉刚好是相反的，不要弄反了。也可以直接输入旋转的精确数值，同样需注意顺时针与逆时针，比如图71所示的例子，需旋转的角度为25°而非-25°。

    图71：旋转裁剪区域的矩形框

    3)结果如图72所示，视图已旋转过来。如果需要回复原样，可以重新选择参照线再旋转一次，或者将视图的“方向”参数先设为“正北”，再设为“项目北”，视图方向即回复原样。

    图72：裁剪框旋转后的视图

    这里涉及到项目的“正北”与“项目北”两个概念，简单来说，“正北”为当前文件的绝对坐标的正北方向，“项目北”为控制全局的视图北向，通过“管理>>位置>>旋转项目北”命令可以对所有模型视图的方向作出统一设置，但此命令是影响全局的，且仅影响模型对象，不影响注释性图元（如文字），一般来说不应该在绘图过程中频繁修改。

    利用二次开发，例如创筑的Revit插件（如图73）提供了上述操作的快速设置命令，直接拾取斜向对象或线条即可将视图旋转对齐。

    图73：创筑插件提供的旋转视图命令





    免费Revit教学视频。







    文章来源：建筑科学

    在做外墙外立面的时候，不采用幕墙的形式，可以采用另一种方法，利用零件功能对外墙进行分割，已实现石材外挂的效果。下面我们一起来进行绘制。

    首先绘制一个简单的外立面模型。

    将要分割的墙体全部选中，被选中的墙体会变成蓝色透明状态。

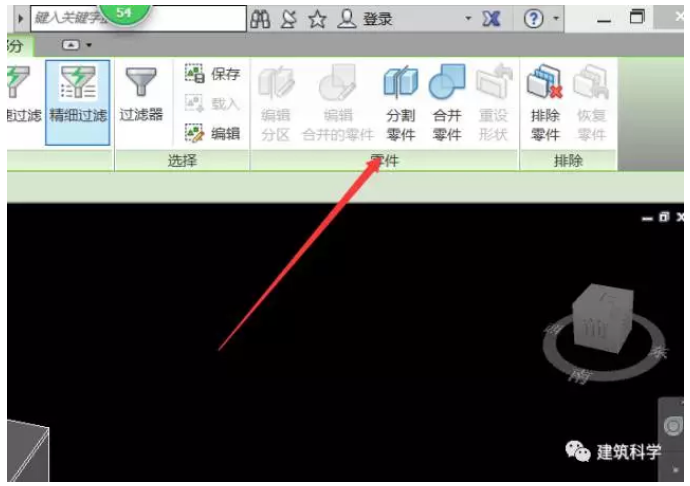

    在工具栏中，选择修改-零件栏-分割零件命令。

    会形成选中待编辑的状态

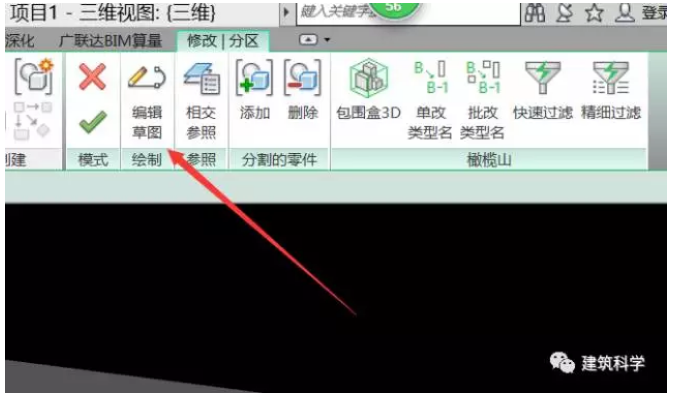

    选择编辑草图命令，按照外立面瓷砖的尺寸绘制分割线，此时分割线不能使用矩阵命令，需要注意模型线一定要超过零件外边界，否则不会被分割。

    在里面上选择相交参照，可以按照标高进行分割。

    确认后，就可已达到分割外表面石材的效果了，如下图。

    我们也可以在属性栏中修改单个零件的材质，首先要勾掉通过原始分类，然后在材质选项中选择相应材质。





    免费Revit教学视频。







    1.REVIT中提供3种风管管道的系统族：圆形风管，椭圆形风管，矩形风管。

    我们在实际项目中使用较多的是矩形风管与圆形风管。

    2.我们以矩形风管为例，首先选择矩形风管，系统提供了4种链接类型，我们可以根据不同系统与现场实际情况来选择链接类型。

    3.点击“编辑类型”→“编辑”，就可以看到这个风管的具体参数设置。

    4.如果实际情况与REVIT默认设置有偏差，可以自定义编辑风管管件的类型。

    点击“载入族”，根据实际情况选择需要的族。

    5.下一步就是为风管添加系统，打开“项目浏览器”→“风管系统”，系统提供了3种基础的风系统，“送风、回风、排风”，根据项目需要，复制风系统，比如：空调送风，空调回风，消防防排烟，正压送风等等。

    6.编辑不同系统的颜色，与材质。双击任意风管系统，点击“编辑”可修改颜色。点击“…”可以为风管添加材质。颜色可以在“隐藏线”模式下显示。材质可以在“真实”模式下显示。

    7.下一步就是绘制风管了，点击“系统”→“风管”（快捷键DT）

    根据现场实际情况，选择不同的对齐方式“顶、中、底、左、右”，选择好对应楼层的参照标高（一般为当前楼层的建筑高度），选择对应的风管系统。

    输入风管尺寸，风管偏移量（选择什么对齐，这个偏移量就是什么的高度。比如选择顶对齐，这个偏移量就是风管顶的高度）

    8.绘制立管：DT，输入偏移量A，点击需要绘制的位置，输入偏移量B，点击“应用”。这样就画好了一段A高度到B高度的风管了。

    如果想修改这段风管的高度，可以在三维视图中通过点击它的首末点高程修改。

    本次风管设置就分享到这，希望对大家有所帮助。





    免费Revit教学视频。







    最近研究了一个有关于幕墙替换嵌板后导入navisworks和lumion中材质的问题以及解决方案，很多小伙伴在绘制完模型之后都会导入navisworks和lumion中进行查看和渲染，在材质替换的时候，经常会有你替换一个材质其他的构件也会跟着改变材质，或者是一个整体就是一个材质，不知道小伙伴有没有碰上这种情况呢，如果有的话，让我们一起来研究一下吧

    一、revit幕墙嵌板在navisworks中出现的问题及解决方法

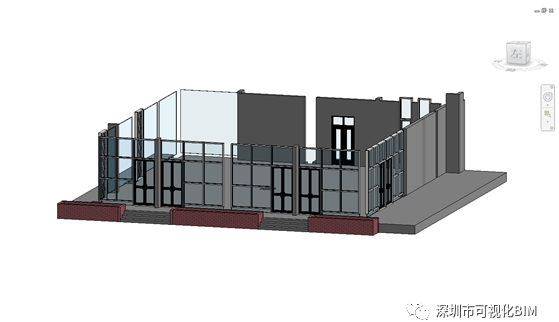

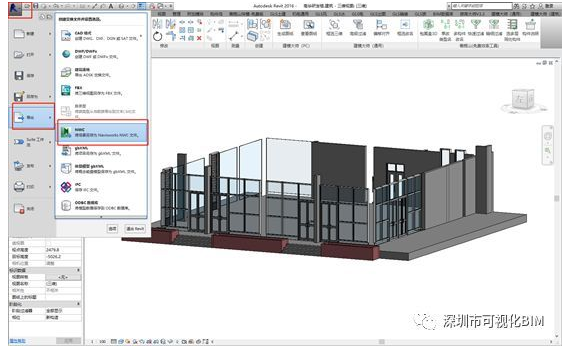

    1、导出一个NWC格式的文件，（不会导出的小伙伴看这里：在revit中，点击大R符号，在左上角，然后我们会看到一个导出，左键单击导出会看到一个NWC，左键就可以导出了）

    导出图如图所示

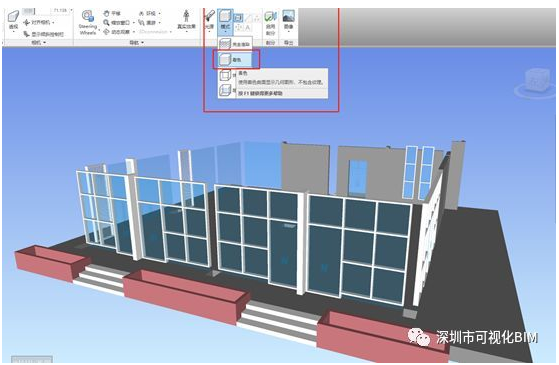

    2、打开navisworks软件，打开导出的模型，在这需要给模型进行一个着色，视点—模式—着色

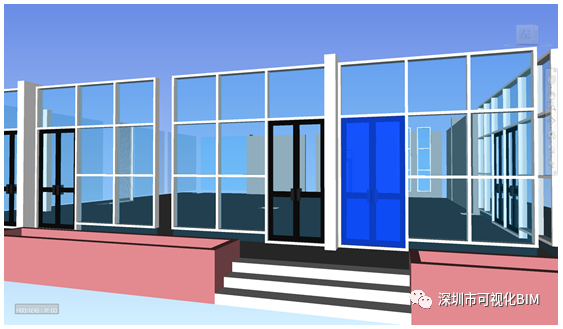

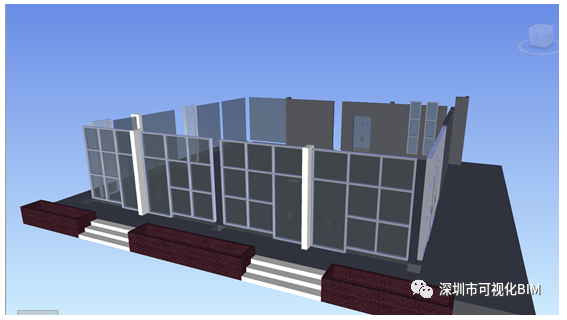

    3、着完色后会看见我们之前替换的门嵌板是一个整体，为合成部分。？？？头顶一个大问号我们的门嵌板不是有门框、把手吗，怎么都和玻璃一样了

    4、那如果我们要中门嵌板的门框呢，要怎么办？经过我们进行测试过后终于发现问题还是在revit模型当中，在revit中，门嵌板的门框、把手、玻璃都是有材质的。

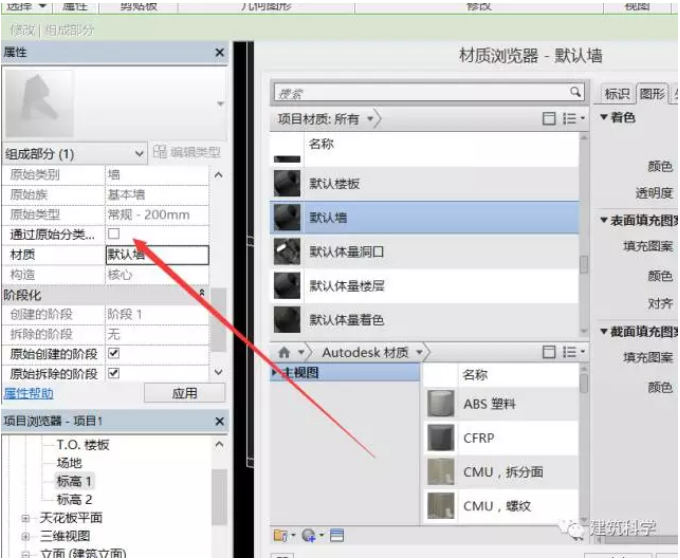

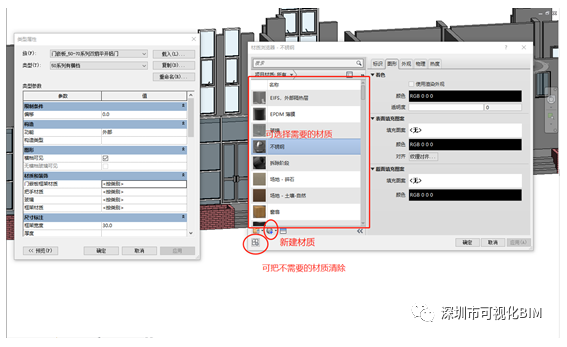

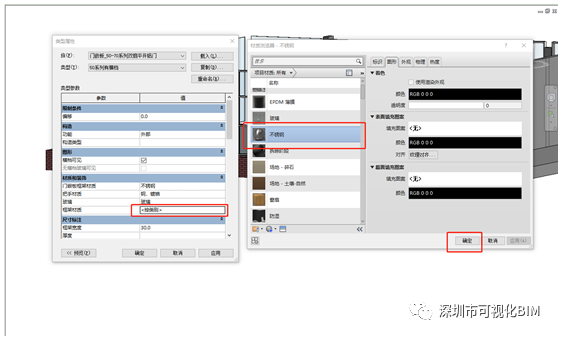

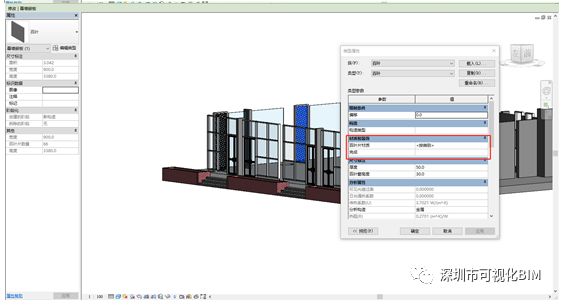

    所以，在revit中添加，选中嵌板，-点击编辑类型，在材质和和装饰中可以进行添加材质，点击按类别后面会出现3个点,点击3个点就可以材质浏览器的界面

    替换材质,选择需要替换材质的构件—选择材质—确定—应用—确定（使用同样的方法替换其他门窗嵌板的材质）

    替换材质,选择需要替换材质的构件—选择材质—确定—应用—确定（使用同样的方法替换其他门窗嵌板的材质）

    5、材质替换后

    再导出一个NWC文件，在navisworks中打开，依旧要选择着色

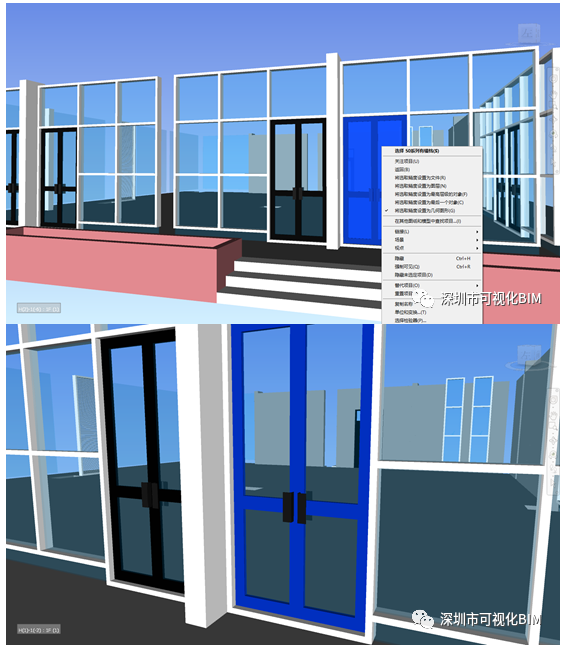

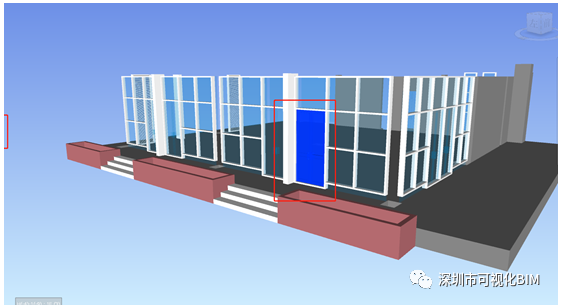

    6、发现还是选不中门框、把手、玻璃，他还是一个整体。在你选中门嵌板的时候，单击右键，选择“将选取精度设置为几何图形”，就可以选中门框等了

    这样，我们的revit幕墙嵌板在navisworks中出现的问题就解决了

    二、revit幕墙嵌板在lumion中出现的问题及解决方法

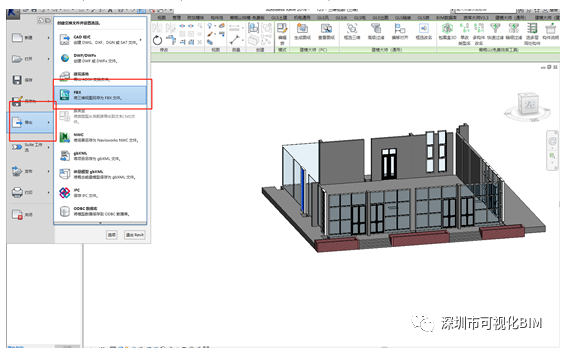

    1、在导出lumion文件时，会有两种方法，第一种时导出FBX格式,方法和导出navisworks一致

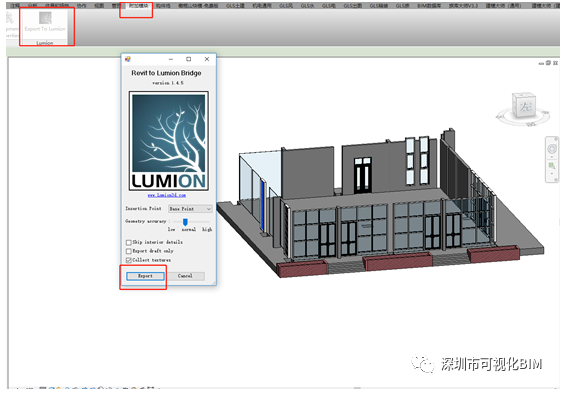

    第二种是使用插件导出

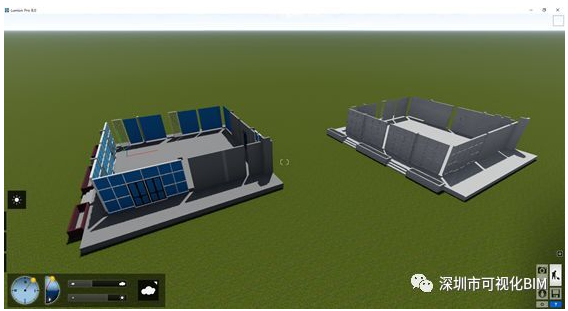

    2、我们会发现两种导出的模型在lumion打开一开始是不一样的，导出FBX格式是整个模型都是一个材质，而使用插件导出的是有分材质的

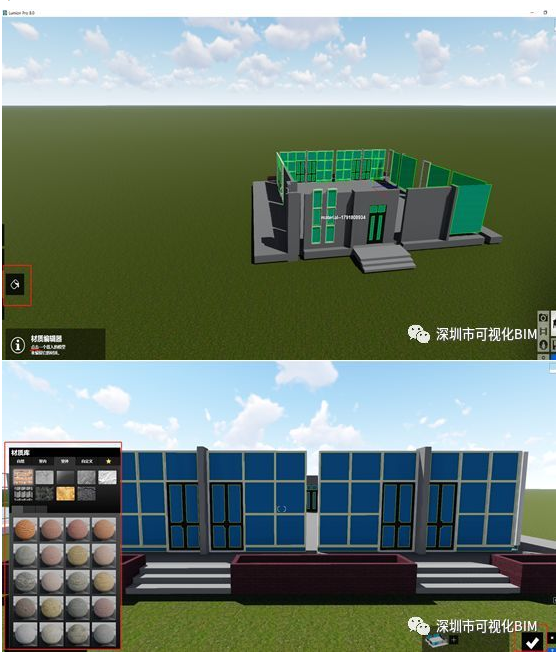

    3、开始替换材质，选择材质—选择需要替换材质的构件—选择材质—保存（在左下角有一个√的符号，添加完材质一定要记得保存，不然刚刚的努力就白费了哦）

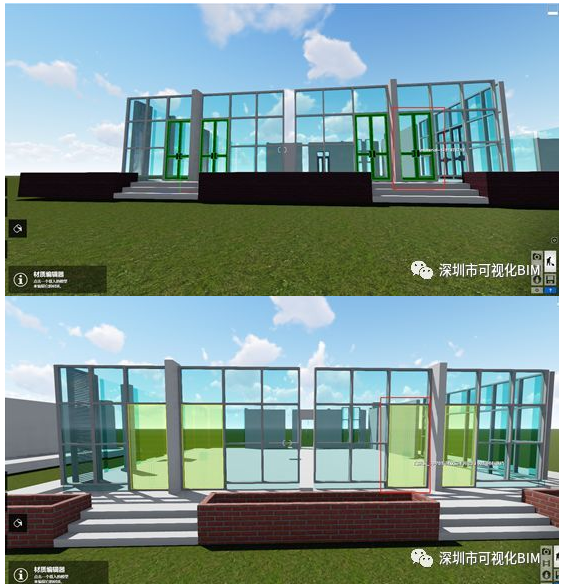

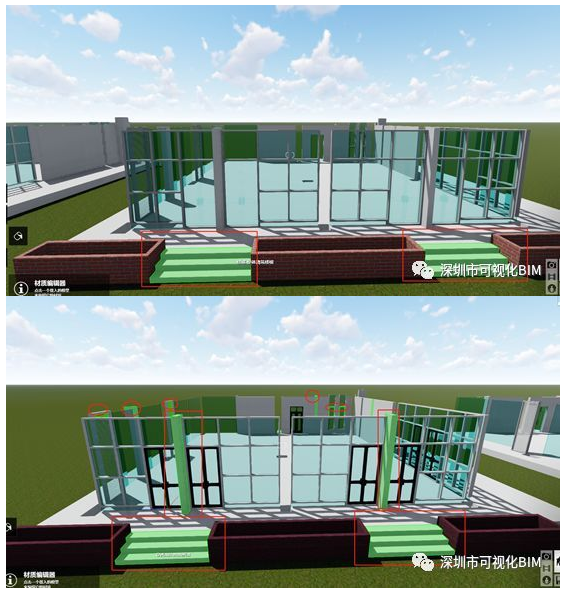

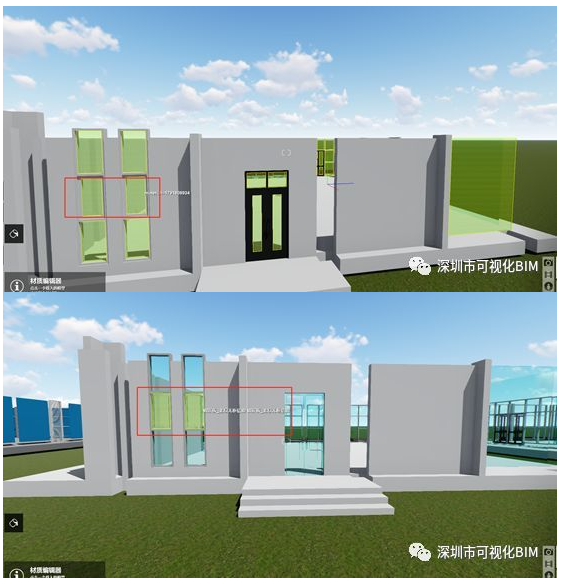

    4、在替换材质的时候发现问题了，两张图，下方图一这个模型是使用revit软件自带导出的，下方图二的模型是使用插件导出的，两个模型，在同样选择楼梯构件的情况下，使用插件导出的把模型中的构造柱和百叶也选中了，而FXB格式的只是选中了楼梯，这是怎么一回事呢？

    第二个是门嵌板的问题，下方图一是使用插件导出的，模型在材质上有区别的，可以分别选中；下方图二是FBX格式，FBX导出的门嵌板材质上是没有区分的，只能选中一个构件

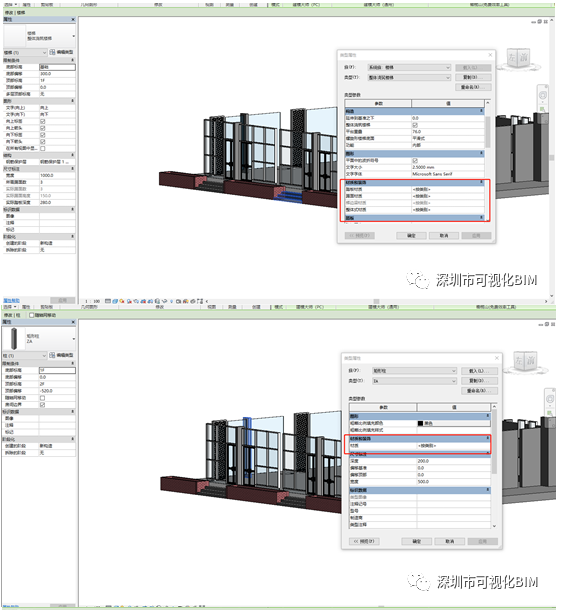

    所以我们需要进入到revit中去查找一下原因,看到下面的图片我们会发现这些材质都是按类别

    5、故我们可以得出以下结论：

    在导出的FXB模型中，它是按构件类型名称来分的，类型名称一样的构件会都被选中，

    使用插件导出的模型，是按材质类别来分的，材质类别一致的会都被选中

    如果在revit中添加了材质，那么在lumion中点击替换材质的时候，就不会出现和别的构件材质一样了（除非材质一致）

    在revit中未添加材质且材质为按类别，会出现替换一个构件而其他构件也会被替换

    在revit中未添加门窗嵌板材质导出的模型，无论是两种方法的哪一种，导出的模型门框，把手，玻璃都为一个整体，可看下图（因为在小编导出lumion模型的时候已经添加了门嵌板的材质，所以未添加材质的就在这里简单的说明一下）

    导出FBX格式时，小编有一个大胆的想法，就是将revit幕墙门窗嵌板族改为嵌套族，希望大家勇于尝试

    最后，当我们需要使用lumion做渲染图时，最好能在revit中记得给模型添加材质哦，尤其是门窗嵌板；lumion两种导出方案我们都看了，你会选择哪种呢？个人会选择第二种哦，有两个原因，第一个是插件导出文件较小、时间短；第二是在lumion中更方便改材质，。

    来源：深圳市可视化BIM

    文章来源：

    【柏慕联创BIM技术服务，文/胡林】

    提问：在Revit做项目的过程中，视图控制栏有时候莫名奇妙地出现“日光路径”和“阴影”是灰显不能操作的情况，那我们该如何处理呢？

    在这种情况下，我们在对平面、立面做相应处理的时候会有些功能不管用，比如：遮罩区域、剖断线等。

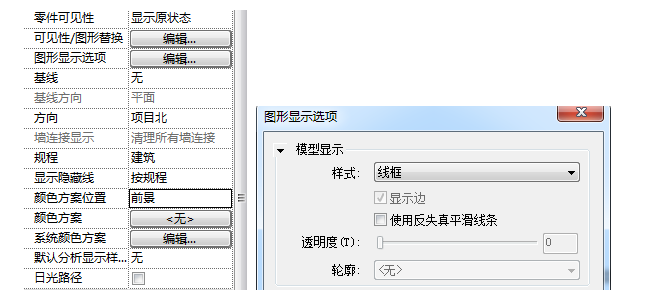

    解决：只需把颜色方案位置改为前景就可以了，当颜色方案位置设置为前景的时候，模型显示样式自动更改为隐藏线。

    引申：这种情况是如何出现的呢！

    颜色方案位置为背景

    模型显示样式为：线框

    只有这两种情况同时设置出来的时候才会出现我们文章开头说的灰选现象！





    免费Revit教学视频。







    在使用Revit模型过程中，常会由于双击模型中构件进入到族编辑视图中，有时不需要进行族的编辑工作，为了避免由于双击导致的不确定性后果，可以做出相应的设置来避免双击误触。

    首先点击“文件”选项卡下点击“选项”，如图1所示。

    图1

    进入到选项界面，选择“用户界面”中的“双击选项”，如图2所示。

    图2

    这里就可以进行双击的自定义设置了，如图3所示。

    图3





    免费Revit教学视频。







    文章来源：建筑科学

    对于Revit初学者来说，钢筋绘制可能一直是一个盲区，今天，小编就跟大家介绍一下，在Revit中如何绘制框架梁钢筋。

    如下图所示框架梁，长6000mm，截面宽度200mm，高度600mm,梁顶部钢筋2根14，下部钢筋2根18,箍筋加密区为100mm,非加密区为200mm：

    首先打开Revit软件，新建一个项目，选择样板文件为结构样板：

    在结构菜单中，绘制一根矩形梁：

    在梁属性菜单中，选择任意一根矩形梁，在属性栏中选择编辑类型，对矩形梁进行编辑：

    根据梁截面宽度跟高度编辑梁，并在平面图中绘制6000mm的矩形梁：

    绘制完成矩形梁后，在属性栏中，给矩形梁赋予相应的材质：

    Revit中绘制钢筋得在剖面图纸进行绘制，接下来我们创建一个剖面，选中视图，在视图菜单中选择剖面，我们新建如下图所示剖面1：

    选择项目浏览器中的剖面，进入1-1剖面截面：

    选择结构选项中的钢筋选项;

    我们首先绘制箍筋：选择钢筋类别

    选择放置形式为平行于工作平面，我们放置一根钢筋：

    选择所绘制的钢筋，在属性菜单栏中视图可见性状态，点击编辑：

    将所要显示的钢筋视图勾选上：

    切换到平面视图，选择钢筋，右上方布局中，我们选择间距数量

    在非加密区，我们填写要求的200mm：

    同样的操作，我们绘制加密区的箍筋：

    接下来，我们开始绘制纵筋：还是切换到剖面1，选择结构菜单下的钢筋选项：

    选择钢筋型号跟类别，放置方式选择垂直于保护层,放置2根14的纵向钢筋：

    选中2根14，在视图可见性中勾选所要显示的视图：

    在三维视图中可以直观的看一下，所绘制的钢筋：

    同样的操作，我们完成下部2根18的操作，到此为止，我们的矩形梁钢筋就绘制完成：





    免费Revit教学视频。







    问题：

    打开Revit或尝试保存时，显示以下错误：

    RevitCurrentLicenseStats

    AutodeskRevit<版本>

    内部版本号：<更新内部版本程序>

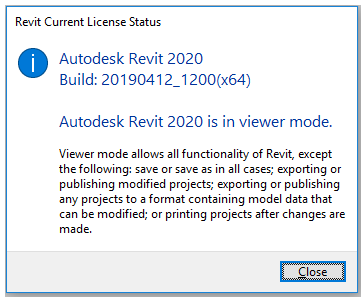

    AutodeskRevit<版本>处于查看器模式。

    查看器模式允许Revit的所有功能，但以下功能除外：所有情况下的保存或另存为；导出或发布修改的项目；导出或发布任何项目到包含可修改模型数据的格式；或在进行更改后打印项目。

    原因：

    查看器模式旨在允许在没有许可证的情况下打开和查看Revit模型，并且有一个单独的快捷方式可以在查看器模式下启动Revit。（使用此快捷方式时，产品启动时会显示上面的警告。）

    但是，如果Revit在启动时没有对此进行警告，或者在使用常规快捷方式时以查看器模式启动，请检查以下任何解决方案是否适用于您的情况。

    解决方案：

    要解决此问题，请检查并执行以下操作：

        1.尝试启动Revit的新会话（使旧会话保持打开状态）,并检查新会话是否可以保存。

        2.确保已安装最新更新。

        3.如果Revit在重新启动时仍处于查看器模式：

        4.尝试重新播放日志

    注意：这不是受支持的工作流，只能用作上次尝试的工作。





    免费Revit教学视频。







    如图所示，如何给灭火器的表面加上“灭火器”的字样呢？

    一、新建族，选择公制常规模型族样板，先创建模型文字“灭火器”或在CAD中新建一个“灭火器”字样的DWG文件，再导入到Revit中。（注：选择合适的视图进行创建，这里建议切换到前立面视图进行绘制）；

    （创建模型文字是为了给后续的拉伸做参照，但是模型文字不能作为线拾取到，创建拉伸时只能沿着模型文字的边框逐一绘制）

    二、沿着模型文字边框线绘制创建出拉伸形状；

    绘制完成切换至三维视图查看效果；

    三、打开参照标高平面视图，创建空心形状拉伸；

    四、绘制与灭火器半径大小一致的半径作为空心拉伸的一条边界，绘制出如下图所示形状；

    五、完成编辑，创建出了曲面形状的文字族；

    载入到灭火器族中放置在合适的位置，最后效果图如下；





    免费Revit教学视频。







    文章来源：CSDN论坛

    门窗问题是众多刚开始学习Revit软件的学员们经常会遇到的问题，除了各个种类繁多的门窗类型之外，我们也需要了解一些常规的门窗放置技巧，下面就让我们一起来简单的了解Revit门窗的放置技巧吧。

    打开文件，载入族

    打开相应样式的窗，切换F1，点击建筑，选择窗，修改属性，编辑类型

    放置刚才设置好的窗，放置时查看，高度等属性是否与之前设置的一致（不一致需修改一致）

    放置完成后，修改窗户类型，继续放置，放置完成后，按ESC键退出

    放置门，靠内墙体放置，这样的门就是往内开

    放置车库门

    都放置完毕，点击三维视图可查看





    免费Revit教学视频。







    文章来源：科度BIM 图/文：丹丹

    快速删掉“相同位置同一实例”

    “警告”用于多层或者大项目使用，例如：梁

    选中整个项目中的梁，点击功能区中【警告】→【显示警告】命令，如图1所示：

    （图1）

    弹出“警告”消息对话框，如图2所示：

    （图2）

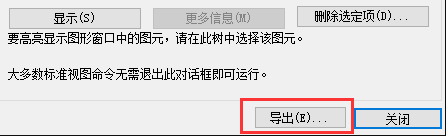

    在消息对话框图中，我们可以看到有253个相同实例重叠；我们去一个个勾选相同实例就很慢，这时候点击下方的导出，如下图3所示：

    （图3）

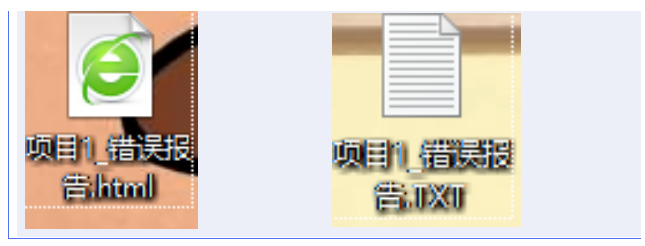

    导出之后是一个网页端，我们把后缀名改为文本TXT.格式，如图4所示：

    （4）

    进入文本中，复制所有文字，粘贴至新建的Excel表格当中，并且将ID号分列出来，将删掉的ID号后输入A,不删掉的输入B，如图5所示：

    （5）

    筛选要删掉的ID号（A）,并且复制到Word当中，把换行替换成英文版分号“：”，如下图6所示：

    （6）

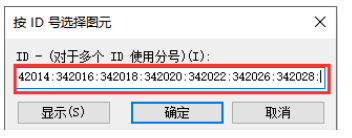

    复制所有ID，粘贴到功能区【按ID选择元】当中，如图7所示：

    （7）

    点击确定，我们所有需要删除的构件就全部选中，直接删除就可以啦。





    免费Revit教学视频。







    文章来源：广筑BIM咨询

    第十六期“全国BIM技能等级考试”结束不久，很多伙伴们都在期待考试成绩的事儿~

    咱们来先看看这些题目的解题思路，参考一下~

    为了让大家能够快速拿到这一题的分，我们写出了详细的解题方法，下面我们就来教大家如何高效快速把这一题的分拿到手。

    首先我们先来分析题目：

    01、题目要求

    1、根据图纸创建设备模型；

    2、添加管道连接件，并且连接件要与水管管径相对应（参数化）；

    02、考试重点

    本题的重点是通过拉伸、放样、旋转快速创建模型。

    03、绘制方法

    1、新建族（常规模型）（注意题干视图比例为1：25）；

    2、拉伸、放样、旋转绘制模型；

    3、添加管道连接件，关联参数；

    4、文件保存与命名；

    根据题目要求，①我们首先在前立面中绘制两条参照平面距离中线100，选择创建拉伸，绘制两个半径为25的圆，设置拉伸起点为0，终点为20确定。

    ②再创建拉伸，绘制两个半径为10的圆形，设置拉伸起点为20，拉伸终点为60，点击注释中的直径尺寸标注分别标注两个圆形，点击尺寸标注添加参数。分别设置为R1和R2。

    ③下一步继续创建拉伸50*50的矩形，中线对齐纵轴，拉伸起点为0，拉伸终点为40确定。建立参照平面距离绘制好的方块上部15，绘制70*100的矩形，中线对齐纵轴，拉伸起点为40，拉伸终点为120确定。

    以大方块外边为参照，创建拉伸90*50的矩形，中线对齐横轴并镜像，设置拉伸起点为60，拉伸终点为100确定。

    绘制两条参照平面确定大方块在前立面的中点，以此中点为圆心创建拉伸半径为15的圆，设置拉伸起点为120，拉伸终点为135确定。

    调整视图平面到右立面，做四条参照平面如图所示：

    创建拉伸，沿四条参照平面绘制矩形。再建立一个距离大方块左边为15的参照平面，点击“起点-终点-半径弧”，绘制一条弧线，点击“修建/延伸为脚”修剪掉多余部分，设置拉伸起点为-30，拉伸终点为30确定。以刚绘制好的图形左上角为端点向左拉伸一个10*180的矩形，设置拉伸起点为-25，拉伸终点为25确定。

    接下来在创建选项卡中点击放样，在修改选项卡中点击“绘制路径”，如图拾取小方块上边中点，向上绘制长度1200，向左绘制长度480，向下绘制长度75，点击“esc”键取消。

    点击“圆角弧”，因为题中未给出相应的弧度，所以我们点击两条线自定义绘制两条合适的弧线，点击对号确定。点击右上角“编辑轮廓”，选择“楼层平面：参照表高”，点击打开视图。找到中心红点，以红点为半径画出半径为10的圆形，点击对号确定两次。

    切换立面视图为右立面，创建旋转点击直线，以左上角管道底边中心为起点向左绘制长度15，向下绘制长度15，点击“esc”键取消，再以刚才终点为起点向下绘制长度30，向左绘制长度90，将端点相连接，点击轴线画中心线确定。

    切换到三维视图，到此模型创建完毕，我们点击创建“管道连接件”，选择进水端的面并点击。点击连接件图元，在属性面板中尺寸标注直径后找到“关联族参数”并点击。

    将两个进水口分别设置为对应的参数R1、R2。并将两个连接件分别设置为家用冷水和家用热水系统。

    模型创建完毕

    至此，我们就完成了本道题的绘制，接着按照题目要求命名并保存项目即可。

    好了，以上就是第十六期第一题关于淋浴水龙头模型如何快速创建的方法，在绘制时注意工作平面和拉伸长度就可以了~





    免费Revit教学视频。







    Q:怎么知道视图中隐藏了哪些对象？

    在Revit视图中隐藏对象分为两种情况，一种是临时隐藏，另一种是永久隐藏。

    临时隐藏了某些对象，在绘图区域边界会有一个蓝色“临时隐藏/隔离”的线框，如图57所示。我们想要查看隐藏了那些对象，可以在绘图区下方的视图控制栏中点击“显示隐藏的图元”图标，绘图区域边界之前蓝色的线框会变成红色，临时隐藏的对象就会以一种蓝色的线框亮显。如图58所示。

    在临时隐藏状态下，点击视图控制栏中“临时隐藏/隔离>将隐藏/隔离应用到视图”，即可永久隐藏。或是在当前视图的“可见性”对话框中，取消勾选某个类别，或是选中某对象，在右键菜单中选择“在视图中隐藏”，都可在该视图中永久隐藏该类别。

    永久隐藏在绘图区域边界是不会有蓝色“临时隐藏/隔离”的线框的，想知道永久隐藏了哪些对象，可以在视图控制栏中点击“显示隐藏的图元”图标，永久隐藏的对象就会以一种红色的线框亮显。如图59所示。

    若要取消隐藏，有两种方法：

    方法一：在显示隐藏模式下，选中隐藏的对象，单击“修改>取消隐藏图元或取消隐藏类别。

    方法二：在对象上单击鼠标右键，然后单击“取消在视图中隐藏”。





    免费Revit教学视频。







    文章来源：国泰集团

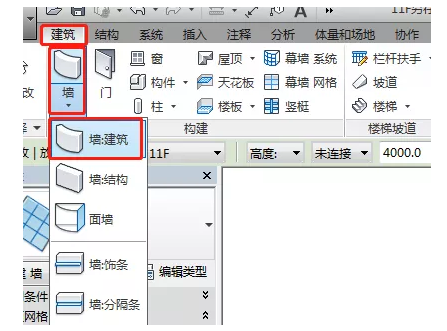

    在建筑面板中找到并点击“墙”选项，在下拉菜单中选择“墙：建筑”。

    如图一

    图一

    在属性中选择幕墙并编辑类型。如图二

    图二

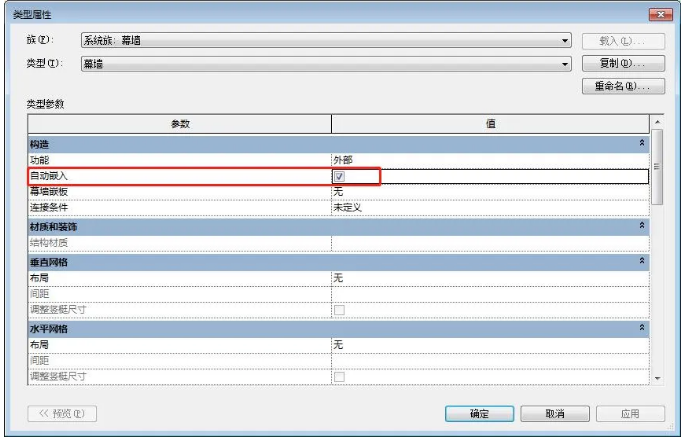

    在打开后的菜单中勾选“自动嵌入”选项并确定，新画的幕墙才会自动将已经画好的实体墙自动打断。如图三

    图三

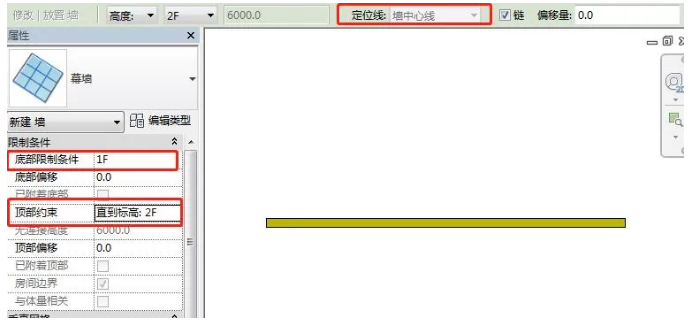

    绘制前编辑好幕墙的信息，因为幕墙“定位线”没有多种选项，只能是核心层中心线，只需将“底部限制条件”和“顶部约束”设置好就可以布置了。如图四

    图四

    如图五所示，选择好所需要的起点与终点后沿既定路线画出幕墙路径。

    图五

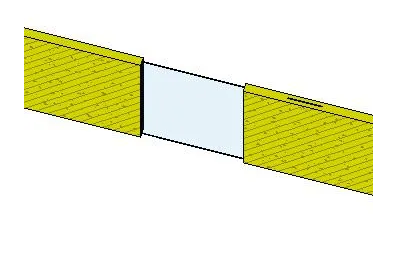

    如图六所示，即为打断了实体墙的幕墙。

    图六





    免费Revit教学视频。







介绍

如果仅将SketchUp用于建模3D对象并将其渲染为动画，则可能无法充分利用其全部潜力。

到目前为止，渲染，可视化以实现技术图纸的过程通常必须并行地组合许多软件。该过程可以是使用3dsMax，SketchUp，使用AutoCAD进行2D部署或使用Revit，ArchiCAD，使用Lumion，Twinmotion …进行渲染的3D渲染和2D部署以及每个过程的3D渲染和渲染。有其自身的优点和缺点。良好的流程，低成本，高效的操作……当然可以减少工作中的错误，增加生产和业务的利润。

SketchUp以其易用性而闻名，在表达建筑构想方面非常强大，但最初并不是专门为渲染技术图纸而开发的。但是，到目前为止，通过将简单的工具与插件结合使用，即可渲染，可视化3D创意并仅使用SketchUp之类的1种软件来实现技术图纸。绝对可能。

为了将SketchUp变成有效的技术绘图工具，Le Viet Truong先生与社区中的许多其他兄弟一起指导开发，创建了一个称为VBO（越南BIM对象）的工作流程。工作流程。 VBO小组：https：//www.facebook.com/groups/VBOsolutions/。

我已经使用不同的软件经历了许多技术图纸实施过程，但是当我使用SketchUp和VBO Workflow时，我发现有很多优点：效率，简单性，低成本，计算高度灵活，适用于在建筑和室内装饰领域工作的个人，团体，公司…。因此，我想以以下教程的形式在SketchUp社区中与您分享这些知识。

注意：您应该在计算机上看到此文档，以便可以清楚地看到随附的图片。

第1课：样式表达-“逐层颜色”样式
款式

菜单窗口>默认纸盘>样式

样式是一种表达样式，由“边”，“面”，“背景”和建模的显示设置组合而成。您可以创建，保存或自定义现有样式。

对于具有基础知识的SketchUp用户而言，样式非常简单，学习起来也不难。您通常使用默认的样式，对象的表面显示您分配给材质的颜色或纹理（按材质显示颜色）。许多人认为，仅凭这样简单的工具，SketchUp很难在黑白纸上显示技术图纸的样式，因此需要在表达上保持连贯的清晰度。

因为您可能永远都不知道SketchUp中提供的功能：“按图层颜色”-按图层颜色？

逐层颜色

通过结合使用“按​​图层划分颜色”和一些小技巧，如下所示，您将学习如何在SketchUp中创建“黑白/黑白”样式，并将其应用于渲染渲染。技能。

提示：分配单独的图层时，该面将具有2种不同的显示方式，具体取决于样式的“按图层颜色”设置。

第2课：场景场景-场景
场景

菜单窗口>默认纸盘>场景

Scene几乎就像将Camera放在其他3D软件中一样，但不仅如此。 不只是摄像机的视角，每个场景都会保留自己的设置，与其他场景无关，包括：

-样式/样式
-切换层/可见层
-视角位置/相机位置
-隐藏的物体/隐藏的几何
雾/雾
-激活剖面/活动剖面
阴影设置/阴影设置
-轴位置/轴位置

注意：要创建新场景，请转到菜单视图>动画>添加场景。 当上述设置发生更改时，请右键单击场景>更新选项卡以保存。

场景和风格

下载SketchUp文件，例如：https://www.dropbox.com/s/hy6hj5fk5p1h35u/vbo_02.skp?dl=0

在示例文件中，您将看到有两种样式“黑白”和“ ColorByMaterial”（设置样式），分别分别用于两个场景“ FP-2D”和“ FP-3D”。 除此之外，切换这两个场景的“图层”（设置为“可见图层”）也不同。

您应该练习更改相机透视图，更改样式，打开和关闭“剖面”部分，然后保存它，以习惯于创建和更新对场景的更改。 您还应该系统地注意“场景”的名称，以便以后进行管理。

最后，您可能还会注意到门，窗户，冰箱等类似的对象，其中包含带有“ 2d_graphic”，“ 3d_object”和“ m_sign”等层的对象。 。 想知道它们是干什么的？

我们将在“第3课：2D图形和3D对象”中一起学习该问题

第3课：2D图形和3D对象

无论使用哪种软件，使用3D对象渲染2D工程图都会带来许多问题。专业软件将有一组程序员自动处理这些问题，那么诸如SketchUp之类的“简单”软件又如何呢？

使用SketchUp，您将首先完全使用现有库中的3D对象（3D对象）进行构建，或者自行构建。在开发技术图纸以传达有关其三维结构和形状的信息时，必须表示包含要表示的对象的平面图，垂直视图和横截面的图纸。然后，您将面临问题，例如：

-如何显示门的打开方向？
-如何证明它是地板上的开口？
-如何尽可能在同一视图中显示信息？在3D空间中设置视角可能导致视角重叠，次要被摄对象遮盖主要被摄对象…
-如何以符号的形式表示，确定对象的大致位置和形状但不愿赘述（细节级别-LOD的概念将在后面提及）
-等等…

为了解决上述问题，VBO Workflow的解决方案是每个对象将使用包含嵌套的Sign（符号），2D Graphic（二维图形）和3D Object（3D对象）的图层。

层数

下载SketchUp文件，例如：https://www.dropbox.com/s/kde4w009z6e27w8/vbo_03.skp?dl=0

在示例文件中，您将注意到三个名为“ 2d_graphic”，“ 3d_object”和“ m_sign”的层。 它们的用法如下：

-m_sign：仅分配给边缘/面的层以创建符号
-2d_graphic：仅分配给包含对象的组/组件的层，该对象/对象分配了代表层“ m_sign”的层，以表示平面图上的符号。
-3d_model：图层仅分配给3D组/组件
-“ Layer0”将分配给包含对象的组/组件，该对象分配了“ m_sign”层以表示垂直图像上的符号。

您还将看到“场景”选项卡具有4个场景：3D，3D FULL，PLAN，ELEVATION与使用不同的样式和图层切换相对应。

通常，什么对象使用此方法？
它可能只是您想要同步的全部，但是为了灵活性，它是对象的高度超过地面上裁切标记的位置，或者想要显示隐藏的对象，例如：

-门，窗
-楼梯，坡道
-卫生设备
-衣柜
-冰箱

• 厨柜
  -…

因此，解决使用3D对象表示2D视图问题的核心解决方案是使用SketchUp的内置Layer系统，将它们分配给嵌套多层的组/组件，然后控制工作。启用/禁用层。

奖金

请提供您自己使用SketchUp的可用功能动态组件（DC）创建的一组门和窗户。这是一组门，已经包含上述3层，可以自动调整大小，适合在技术图纸级别显示。完全免费，希望您知道，然后与他人共享以免费使用。 （但是不要再卖了，这很奇怪：D）

在下面的YouTube视频说明中，下载链接和用户指南。https://youtu.be/0IODwc_Js3Y

第4课：部分-部分
部分设置

在SketchUp中，要创建截面，请转到菜单工具>设置平面，然后将切割平面放置在所需位置。

利用SketchUp 2018和更高版本的可用功能，您可以为创建的剖面自定义一些设置，例如剖面填充，剖面线，剖面线宽度。

当剖切面切开对象时，需要使用技术图纸来区分切开的对象的材料。 但是，SketchUp的“剖面”工具仅创建一个平面，与对象无关。 这就是为什么我们需要使用插件，以减少手动完成“大手笔”的现象。

部分插件

首先，向您介绍一个免费的Curic（Vo Quoc Hai）插件，称为“ Curic SectionPlane Tool”。

该工具将帮助您为切入的对象创建单独的部分。 加上使用UNIT 1中提到的2种技术（样式为“按图层着色”）并在表面上指定图层，您将根据技术图纸标准获得截面。

下载SketchUp文件，例如：https://www.dropbox.com/s/pmulgxt1ohksu4h/vbo_04.skp?dl=0

通过添加尺寸和注释，您已经准备好一些场景来呈现您的图纸。 在下一篇文章中，您将在“第5课：基本布局”中了解页面布局。

如您所见，即使使用插件，也仍然要为对象分配层。 通过不同材料（例如混凝土，砖块，木材…）切割的厚度尚未区分。 这可以用于小规模的工作，但是对于大规模的更密集的工作将无效。 这就是为什么会有一篇文章介绍一些支持在SketchUp中创建部分的专业插件的原因。

第5课：基本布局

LayOut是并行安装的软件，可与SketchUp链接，执行布局布局，在图纸空间比例上创建图纸。 LayOut可帮助使用SketchUp始终一致地展示技术图纸的过程。

LayOut简单易用，您可以在短时间内学会掌握。 像任何其他布局软件一样，LayOut具有绘制和编辑2D矢量图形以及注释，大小和文本的工具。 除SketchUp文件格式外，LayOut还可以插入AutoCad，Excel和其他常用图像格式的文件。

https://youtu.be/mBG_HkSdPYQ

有关LayOut命令的完整指南，请参见此处：https://help.sketchup.com/en/layout/introducing-layout-interface。

本文的目的不是教您如何使用LayOut，而是将帮助您解决实践中可能遇到的问题。

下载SketchUp文件，例如：https://www.dropbox.com/s/8oniu6r9iptmp81/vbo_05.skp?dl=0

在此文件中，我们有4种样式：

-ColorByMaterial NoCut：根据材料的颜色，关闭部分
-ColorByMaterial Cut：根据材料的颜色，打开该部分
-ColorByLayer NoCut：逐层着色，关闭部分
-ColorByLayer Cut：逐层着色，打开该部分

将依次用于分配给4个场景：

-3D：3D色彩透视
-FP-3D：平面图-3D：3D平面图
-FP-2D：平面图-2D：黑白2D平面图
-FP-FF：平面图-精加工地板：地板精加工

注意：“场景”和“样式”名称由您设置，因此它们是系统的且易于理解的。

这是一篇很长的文章，没有附带视频，但是有很多注释可以帮助您自己处理可能的问题，请耐心等待。

首先，打开LayOut软件并依次执行以下操作：

5.1。布局显示-布局
1.从“ A3横向”模板中选择模板（A3横向尺寸）

2.菜单文件>插入…>选择文件“ vbo_05.skp”。
3.选择带有绿色轮廓的视图（视图）>右键单击菜单>场景>选择FP-3D

4.在屏幕右侧，找到页面>选择“ Dulicate selected page”按钮以复制当前的“ Page 1”页面。
5.在新创建的“页面2”中，选择视图>右键菜单>场景>选择FP-2D
6.从工具栏中，选择位于页面上任意位置的“文本工具”>，以自动文本格式输入内容“ ”。
7.从页面>重命名（重命名）“页面1”到“背景计划”。 “页面2”变为“材料面”
8.从工具栏中，选择“矩形”工具>绘制一个矩形作为画布，必要时编辑“形状样式”。
9.选择矩形和新创建的文本>右键单击菜单>选择移到图层>每页上。您可以观察到对象的轮廓从绿色变为棕褐色。
10.返回第1页，也出现矩形框和类似第2页的文本。

刚才，您已经创建了2页纸，每页都显示了SketchUp 2个不同场景中的图纸。在其上，有框架名称和表示图形名称的文本，然后将一个名为“在每个页面上”的“特殊”层分配给要在每个页面上显示的对象。

这是我们需要暂停片刻，以了解有关页面，图层和自动文本的更多信息的时候。

页数

页面是页面，除了从头开始根据模板选择纸张尺寸外，您还可以随时在菜单文件>文档设置…>纸张中进行调整。

注意：正确设置“显示分辨率”和“输出分辨率”可以帮助您加快工作速度并获得清晰的图形输出。

层数

LayOut具有列表上方各层的优先级显示机制（顶层将覆盖底层）。此外，就像其他具有按层系统进行对象管理的软件一样，LayOut也可以为每个单独的层创建/删除，启用/禁用，锁定/解锁。

LayOut中有两种类型的图层：一种是“普通”层，另一种是“所有页面共享”层。

当您在LayOut中选择一个对象时，如果该对象位于常规''层上，则该对象的区域将显示为蓝色;如果位于交叉共享”层上，则该对象的区域将为棕褐色。同时，在图层名称旁边会出现一个红色小圆点，让您知道该对象属于该图层。

LayOut允许您随时通过单击图层名称末尾的图标（带有单独的符号）将任何“常规”图层转换为“跨页面共享”图层类型。

默认情况下，有一个名为“默认”的“普通”层和一个名为“每一页一个”的“跨页面共享”层。

自动文本

自动文本表示自动文本。格式以“ <”开头，以“>”结尾。每个自动文本都可以在“文件”>“文档设置…”>“自动文本”菜单中进行设置。

5.2。框架视图-草图视图
11.转到第2页：“应用的面”，选择视图> SketchUp模型>选项卡视图>选择场景“ FP-2D”，设置长宽比和显示样式，如下所示：

SketchUp模型

在此处，您可以从与LayOut相关联的SketchUp中编辑对象集，以2个标签的视图和样式表示，您可以进行一些操作，但请记住以下几点注意事项：

-从SketchUp插入（插入）文件后，该文件中的所有场景和样式都会显示在LayOut中，并随着每次更改而更新。
-如果SketchUp文件没有预制的场景，您仍然可以从标准视图（标准视图）中选择视图，例如：顶，底，前，后，左，右，等距。另外，如果使用菜单中的工具双击视图>右键单击>，则可以根据需要旋转相机以创建新的透视图。
-尽管在SketchUp中，场景已附加了样式，但是使用LayOut时，您始终可以自定义阴影，雾/雾，背景/背景，或从SketchUp模型>选项卡样式中选择其他样式
-要更新SketchUp中保存的更改，请选择任意视图>右键单击菜单>选择更新模型参考

栅格和矢量
在LayOut中创建视图时，SketchUp会通过以下两种格式将3D块从摄影机角度展平（展平）来创建2D图像：光栅（像素集）或矢量（集数学公式创建的点的组合）。然后将它们导入LayOut，以减轻呈现布局时计算机上的处理负担。这就是为什么每次在LayOut中创建/更改视图时都需要等待程序计算以渲染图像。模型越复杂，等待时间越长。

默认情况下，每个视图将显示为栅格。如果发现由于像素太大而难以捕获要注意尺寸的对象时，请切换到Vector，这样便可以解决容易捕获的问题。

杂项
尽管栅格可以显示许多不同的颜色并且放大被破坏，但矢量相反，不能显示颜色，但是在缩放时不会失去清晰度。 这就是为什么使用混合-混合解决方案，将栅格和矢量结合在一起的原因。 这是计算机的资源消耗解决方案，当遇到此警告时，请根据使用情况考虑使用。

混合动画虽然可以表达复杂的样式，但是比矢量或栅格要花费更多的时间。

5.3。 尺寸-尺寸

12.在“材料表面”页面上，从工具栏中选择“尺寸工具”，然后开始进行尺寸标注过程。
尺寸样式

提示：在完成第一个调光后，立即双击下一个点以更快地调光

在许多其他软件中，不同类型的每种对象都有自己的项目可编辑，您不能同时选择文本和大小（尺寸）来调整属性。 LayOut除了具有保留项目的特定类型外，还按属性分为多个部分，以管理所有对象，例如

-颜色：颜色
-形状样式：形状
-图案填充：覆盖
-文字样式：文字

使用此管理，您可以轻松地同时更改和编辑许多不同的对象。例如：选择字体样式，颜色作为字体大小和文字…

截面尺寸样式用于调整尺寸，但不够。因此，要校正尺寸，您需要在以上项目中进行进一步的调整。

5.4。注意-注释

13.从工具栏中选择“标签”工具，记下视口中的所有小部件。如果注释箭头指向SketchUp对象，例如边缘/面/组/组件，则可以自动获取有关对象的长度，面积，名称…的信息。
14.页面>选择按钮“精挑细选的页面”以复制页面“材料”
15.将新页面重命名为“ FLOOR FLOOR PLAN”
16.选择视图>右键菜单>场景>选择FP-FF
17.重新校准到相关尺寸。

5.5细节-细节消除
19.在页面>下，选择按钮“ Dulicate selected page”以复制页面“ FACE USEFUL”
20.将新页面重命名为“ CLEANING FACES”
21.为当前视图选择1:25的长宽比，缩放视图，并删除与清洁无关的所有尺寸。
22.从工具栏中选择“矩形工具”>在马桶区域周围绘制一个矩形。
23.选择“偏移”工具>单击新创建的矩形，然后从键盘输入“ 2”以创建新的轮廓，该轮廓均匀分布2mm。
24.选择视口+按住Shift键以选择新创建的轮廓>右键单击菜单>选择创建剪贴蒙版。
25.如有必要，编辑轮廓样式。记录笔记和尺寸。
26.调整大小后，将视图转换回Raster格式。

27.从“文件”菜单>选择“另存为剪贴簿…>名称”，将创建的文件另存为模板

5.6剪贴簿

剪贴簿可以说是LayOut的一项非常强大的功能，您可以直接拖放它，也可以使用工具栏中的“样式”工具从剪贴簿中复制对象的属性。根据需要编辑大小，注释，文本…的样式后，只需将它们另存为剪贴簿即可在下图中重复使用。

因此，您可以通过链接SketchUp中的模型来完成LayOut的基本布局。尝试从LayOut打开SketchUp文件，进行一些更改，例如重定位，重命名，然后进行更新以查看这两个软件如何交互。

提示：收到LayOut文件时，这意味着SketchUp文件已“嵌入”其中。要打开链接的SketchUp文件：选择任何视图>右键菜单>选择使用SketchUp打开。

下载LayOut文件，例如：https://www.dropbox.com/s/jolt0xken4nxxtw/vbo_05.layout?dl=0

在上面的LayOut文件随附的SketchUp文件中，您会注意到图形“ FLOOR FLOOR”的场景“ FP-FF”未显示对象，清洁设备……这是由于该设置。 关闭相关图层。

如第3课所述，为了能够出于多种目的控制投影显示以及进行音量控制统计，VBO Workflow创建了一个具有逻辑原理的Layer系统。 作为核心。 从那里，可以对其进行灵活的定制，以满足建筑，建筑和室内工业的许多不同需求。

“第6课：标签/图层系统-VBO系统”将对此进行详细介绍。

第6课：标记/图层系统-VBO系统

SketchUp中的图层用于管理对象的拆分图层。图层可以调整颜色，笔触，并保存每个场景的可见性。此外，如第一篇文章所述，使用“按层划分颜色”还可以帮助以黑白样式表示技术图纸。

从SketchUp 2020版本开始，图层已重命名为Tag，但仅重命名后，其他所有内容均保持不变。

1.为什么必须使用标签？

想象一下，一个建筑物，位于一块土地上，由3层组成，每层都有自己的天花板，门窗，设备以及每层的设备。每个门，窗户都是由玻璃板，木板，铝条……组装而成。如果以分支树的形式解释，则可以看到以下内容：

围栏
景观
作品	1楼
		列
			-混凝土柱 -建筑用砖
		梁	-混凝土梁 -钢梁
		地板	-混凝土地面 -钢地面
	2楼（类似于1楼）
	3楼（1楼相同）

-围栏
-查看
-建筑
-1楼（类似于3楼）
-2楼（类似于3楼）
-3楼
-专栏
-混凝土柱
-建筑砖柱
-梁
-浸泡水泥
-地板版
-混凝土楼板
-墙
-实心砖墙
-空心砖墙
-唐
-混凝土梯子
-砌砖步骤
-石材/木质台阶面
-成品墙
– 砖墙
-木墙
-成品地板
-地基砂浆
– 瓷砖地面
-镶木地板
-完成的Tran
-石膏天花板
-木制天花板
-铝框
-门窗
-铝框
– 玻璃面板
-项目
-椅子
– 木框
-布床垫
-桌子
-木制桌面
– 木腿
-卫生设备
-水槽
-瓷罐
-金属软管
-厕所
-身体瓷盆
-纽扣材质不明

如果您创建从外部到内部进行类似集成的组，则在SketchUp中如上所述模拟建筑物的结构是完全可行的。 “大纲视图”（Windows菜单>“默认纸盘”>“大纲视图”）将向您显示。但是，假设您想知道建筑物砖的总体积，或者您如何知道每层有多少扇门，或者如何轻松地区分入口管道和返回管道？

这就是为什么必须使用Tag的原因，因为如果使用Tag，则可以利用以下功能：

-按标记名称排序：可以根据过滤器按标记名称对标记标记的对象进行分类，并支持统计信息
-打开/关闭显示：通过打开/关闭标签可以隐藏/显示带标签的对象的控件
-分配颜色：标记的对象可以在“按标签/图层的颜色”模式下显示其自己的颜色，而不会影响分配给用于渲染的外部材质的颜色。
-分配笔触：带标签的对象可以以更多种样式显示：实线，虚线，虚线…

2. VBO的组织标签/层系统的原理

如上例所示，对象的最内层是构成该对象的基本材料，这些材料结合在一起构成了建筑物的组件。
VBO流程还使用类似的分支树结构，根据层次标记系统遵循以下原则，从内到外（父子）嵌套组/组件（G / C）：

0级：小学
-这是使用SketchUp的基本绘图工具（如边线/面，
-这些原始图像“基本上”将被标记为“未标记”。
级别1：基本材料级别

注意：这不是可视化材料，这是包含材料名称的标签级别

-对原始图像进行分组，创建G / C并标记相应的“材料”
-横截面创建与“材料”标签相对应的“舱口盖”。
按物料统计（BOM）将使用基于标签“物料”的过滤器
级别2：级别结构和结构
-将G / C组（指定的材料标签）组合在一起以创建1种类型的结构，分别创建一个新的G / C和标签“ Components”。
统计信息（BOQ）使用基于标签“组件”的过滤器来获取数据
-基于“组件”标签的打开/关闭，为各种图形显示目的创建场景
第三层：大楼楼层
-将具有相同楼层的组件分组，创建一个新的G / C并标记相应的“ Floor”
统计信息（BOQ）使用基于“ Floor”标签的过滤器来获取数据
-创建场景以基于“ Floor”标签显示不同的楼层平面图

级别4：站点级别
-将楼层与同一栋建筑物组合在一起，创建新的G / C，并标记相应的“作品”
-对组成景观的元素进行分组，创建新的G / C并标记“景观”
-组成围栏，创建新G / C并标记“围栏”的一组结构
-…
级别5：项目级别

5级 项目 项目	第4级 网站 网站	3级 建筑物 楼层	第2级 建筑元素 结构，结构，设备，材料	1级 物料 物料	级别0
	建筑物 建筑物	地下室地板 地下室	空间元素 空间结构	m_brick 砖材料	Layer0 未标记
	风景 风景	一楼 空间 空间	m_concrete 混凝土
	场地边界 项目边界	1楼 1楼	地板 地板	m_earth 土壤材料
	构造边界 构造边界	2楼 2楼	墙 墙	m_fabric 面料
	建筑网格 网格结构	3楼 3楼	屋顶 屋顶	m_fill 添加材料
		4楼 4楼	楼梯 楼梯	m_flooring 地板
		……	舷梯 舷梯	m_frame 框架材料
		夹层楼 夹层	结构元素 结构结构	m_glass 玻璃材料
		技术楼层 技术楼层	桩 桩	m_石膏 石膏材料
		阁楼地板 立足 基金会	m_insulation 绝缘材料
		屋顶地板 列 列	m_metal 金属材料
			梁 梁	m_others 其他材料
			楼板 地板	m_plastic 塑料材料
			装修	完整施工	m_ceramic 陶瓷材料
			幕墙 外墙幕墙系统	m_rhs 空心钢材料
			门 门	m_roofing 屋顶材料
			窗口 窗口	m_sand 砂料

3.速写和IFC类中的标签系统

为了在SketchUp的“标签/图层”面板中对级别进行排序，VBO使用前缀字符，以便可以按从上到下的表顺序对它们进行排序，以便于过滤和搜索，如下所示：

系统的灵活性

根据作业的需要，您可以添加或删除，或仅使用几个级别的G / C集成来实现作业目标。

-例如，对于室内，您只需使用3、4、5级
-例如，对于具有多个施工阶段的项目，您可以创建其他标签来细分施工阶段：阶段A，阶段B …
关于标签“材料”的说明和更多建议

名称标签的标签名称	说明 说明
m_brick＃1	砖建筑材料：砖管
m_brick＃2	砖的材质：实心砖
m_concrete＃1	钢筋混凝土材料：钢筋混凝土1×2石材，…
m_concrete＃2	混凝土材料：石混凝土，劣质混凝土
m_earth	天然土壤材料
m_fabric	面料：地毯，床垫，枕头，毯子，毛巾，……
m_fill	路堤材料：碎砖，4×6石材，…
m_flooring	通常不需要定义地板饰面材料
m_frame	框架材料：门框，…
m_glass	玻璃材料：门，窗，镜子，…
m_石膏	石膏材料：天花板石膏，墙壁石膏，…
m_insulation	绝缘材料：隔音，隔热，防潮，…
m_metal	一般金属材料：铁，钢，铝，铜，银，金，…
m_others	其他材料：无定义的材料
m_plastic	塑料材料：复合材料，泡沫，…
m_ceramic	瓷器材料：瓷器，陶瓷，…
m_rhs	空心钢材质箱
m_roofing	一般不需要定义屋顶饰面材料
m_sand	砂料：用于植树的砂，压实的土壤，…
m_screed	水泥砂浆材料
m_sign	专用于标志的材料：楼梯箭头，门的打开方向，…
m_stone	石材：大理石，花岗岩，…
m_water	水质：游泳池水，河水，…
m_wood	木材：天然木材，工业木材，…

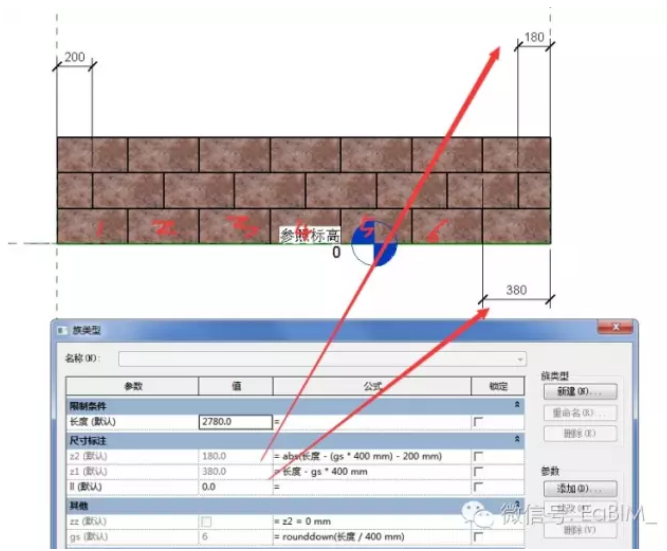

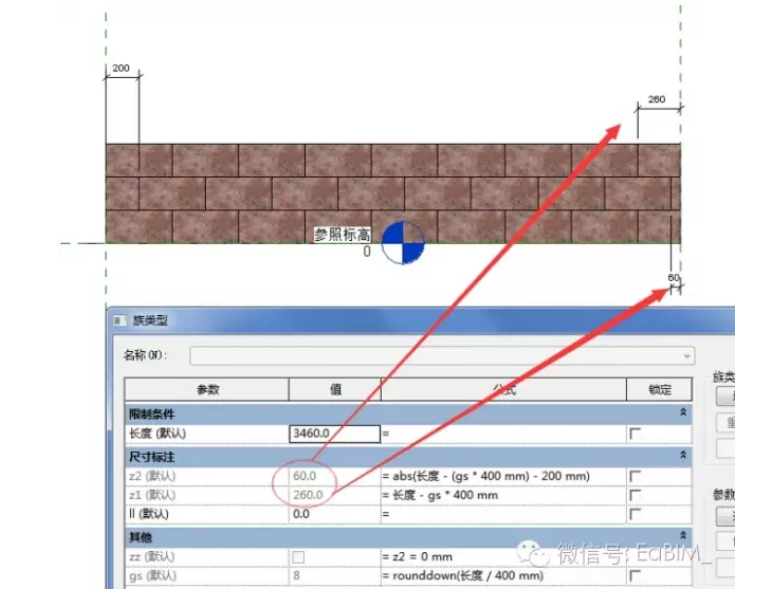

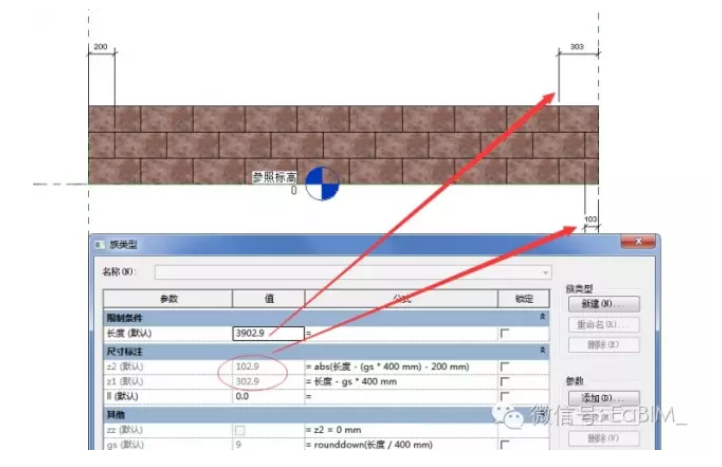

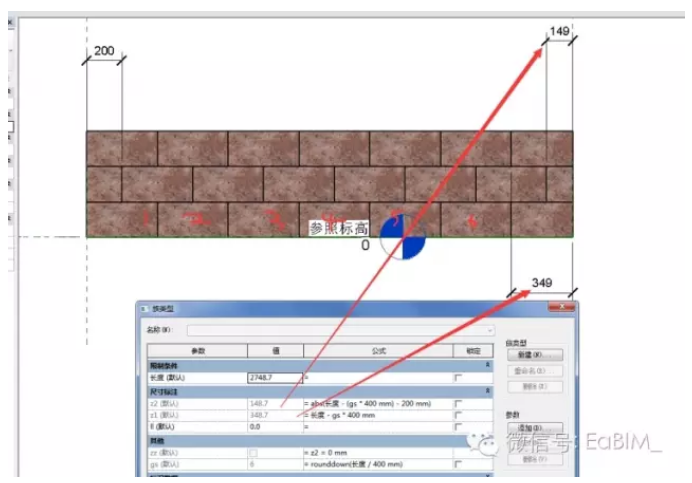

    这里想解决的问题是任何长度的墙体若按是考虑1/2错缝砖块时边界位置砖块长度数值提取下图中的几种情况都能正常计算这样的话砖块是整的多少块数量可以提取还就就是要用砖刀切大概留多少理论上是可以精确统计的俺只是个参数控没考虑灰缝。





    免费Revit教学视频。







    【柏慕进业成都分部，文/胡林】

    问题：有时通过拾取导入Revit中的CAD图纸绘制用拾取命令来绘制建筑的轴网时，会弹出如图-1所示的警告信息，是什么原因呢？不仅拾取会弹出该对话框，使用对齐命令时也会出现该问题。

    通过当基于线的图元没有与水平方向或垂直方向或距水平/垂直方向45度的线对齐（差距为1x(10^-9)到0.2度）时，会出现该警告信息。

    在关闭了角度捕捉的情况下绘制（如图-2所示）或旋转图元，或者是执行以下操作时会出现上述问题：

    通过拾取稍微偏离轴的面或线来创建图元。

    以稍微偏离轴的方向为参照对齐图元。

    对包含稍微偏离轴方向的线的AutoCAD导入进行分解。

    在具有稍微偏离轴方向的几何图形的体量上创建楼层面积面。

    将定义线端点捕捉到稍微偏离轴的参照上（例如，没有完全对齐的导入的图纸等）。

    将定义线端点捕捉到在各自上下文中位置正确，但其间的线稍微偏离轴的参照上（例如，捕捉到两个不同的天花板网格中）。

    偏离轴的问题需要解决，因为Revit无法在不完全平行的线之间创建尺寸标注，如图-3所示，也无法在面有些不平行或由于偏离轴的图元而有轻微间隙的情况下连接或剪切几何图形。

    根据产生问题的原因的不同，可以执行以下操作：

    将偏离轴的图元的端点拖曳一小段距离直到该端点捕捉到轴。

    在角度捕捉打开的情况下重复旋转操作。

    如果不精确问题的出现是由于先前存在的图元，则对这些图元进行更正，并重复操作。

    如果该问题是由于导入的数据引起的，则应考虑在原来的软件中更正数据并将它重新导入到Revit中。





    免费Revit教学视频。







    文章来源：知士BIM

    BIMer们好，这里是知士建工，我是知士君。

    今天Jerry老师又花了一些时间做出来了一篇Revie技巧的图文和视频：如何在柱子外部做涂层？

    以下是文字版的教程分享：

    1、打开软件，新建族找到“公制结构柱”；

    2、选择“创建”面板下的“参照平面”做出涂层的参照线出来；

    3、点击“注释”面板下的“对齐”给涂抹层标上尺寸；

    4、点击标注好的尺寸之后，选择“修改”面板下的“创建参数”，给涂抹层一个尺寸的参数；（可在“族类型”中修改参数）

    5、选择“创建面板”下的“拉伸”工具，将形体绘制完毕（包括涂抹层）；

    6、在“管理”面板下选择“对象样式”新建一个涂抹层的子类别；

    7、选择涂抹层的形体，在“属性栏”中修改它的“子类别”；

    8、新建一个项目样板，载入到项目中查看即可。





    免费Revit教学视频。







    1、点击绘制的墙体，在“属性”选项卡中点击“编辑类型”命令，点击“编辑”，修改材质，单击表面填充图案，选择“模型”，选择所需图案。

    2、按下“Tab”键，选择所要修改的填充图案中的线，点击“移动”命令或者“对齐”命令进行修改。。

    3、修改完成后按“Esc”退出绘制即可。





    免费Revit教学视频。







    万神庙位于意大利首都罗马圆形广场的北部，是罗马最古老的建筑之一，也是古罗马建筑的代表作。万神庙采用了穹顶覆盖的集中式形制，它也是罗马穹顶技术的最高代表。万神庙的顶部是一个奇特的结构，它的顶部有一个圆形大洞，这是整个神庙唯一的采光点，这一巧妙的结构使得光线从上而下倾泻，给人以神秘庄严的感觉。而今穹顶的结构应用于许多建筑中，如美国国会大厦、印度泰姬陵等。

    我们通常是使用体量来建模，而穹顶在项目中创建起来是较为复杂的，如果要建立如图的穹顶体量，其中的每一块嵌板无论是尺寸还是面积都略有区别，这就使得工作量大大提升，为了提高建模效率，我们可以使用自适应族来布置。

    打开“自适应公制常规模型”后布置4个参照点，将其修改为自适应点，然后“使用参照线一一通过点的样曲线连接起来”，对自适应点进行注释，注释完成后将其创建为报告参数：S1、S2、S3、S4。将自适应点修改好后，用于确定嵌板的尺寸，报告参数用于控制洞口尺寸参数。

    在弧形穹顶上方有窗洞，始终处于嵌板的中心位置，所以我们需要使用两个参照点来确定两条边。将参照点“测量”设置正确，然后将测量类型调整为线段长度用于控制距离自适应点的距离，并使用“通过点的样曲线”连接起来。

    将两个参照点的“线段长度”分别关联D1、D2实例参数上。打开“族类型”对话框，新建“D”实例参数，并为D1、D2、D3赋予公式。

    在两条参照线上分别放置两个参照点，同样的调整“测量”点以及“测量类型”，将“线段长度”关联到实例参数“H1”上。在两条参照线上分别放置两个参照点，同样的调整“测量”点以及“测量类型”，将“线段长度”关联到实例参数“H1”上。

    然后使用“通过点的样条曲线”将参照点连接起来。

    同样的，想要驱动窗洞的宽度，在两条参照线中分别布置两个参照点，调整“测量”点以及“测量类型”，将“线段长度”关联到实例参数“L1”上。

    接着在“族类型”对话框中新建“窗洞宽度”的实例参数，最后为其赋予公式。

    将嵌板以及窗洞的尺寸都给确定完成之后，选中轮廓分别创建嵌板实体形状以及窗洞空心形状。

    然后分别创建参照平面用于控制嵌板以及窗洞的厚度，使用注释命令进行注释后创建为参数进行控制参变。

    这样，自适应嵌板窗洞族就创建完成了。最后，我们需要将其放置在概念体量的网格表面上，来检测查看一下效果。新建“概念体量”的族文件，进入立面图当中，任意的绘制直线段以及弧线段，然后创建为实体的概念表面。

    使用“分割表面”工具分割穹顶概念表面。

    然后分别选中UV网格表面，调整“表面表示”，勾选“节点”使其显示在绘图区域中。

    将自适应嵌板窗洞族载入到体量环境当中，放置在节点上。调整相关参数。

    使用修改面板中的“重复”命令，在网格节点上自动生成嵌板。





    免费Revit教学视频。







    场地在Revit三维视图中看到的都是以面的形式存在，但在剖面和立面视图时却可以显示地表厚度，并可以控制剖面显示样式。

    以优比服务的合肥规划展览馆项目（如图216）为例，当我们用功能区“视图>剖面”命令创建一个剖面，可得到图217所示视图。

    图216优比服务项目-合肥规划展览馆

图217剖面视图

    但在该视图中并未显示出施工图常用的室外场地的填充，这时，可以点击功能区“体量和场地”下的“场地建模”面板旁的小箭头，在弹出的如图218所示的对话框中，设置想要的剖面填充样式。注意此处的剖面填充样式也就是所选材质的“截面填充图案”。

    图218场地设置窗口

    设置好后，如图219所示，剖面视图上就可以显示出室外场地的填充了。

    图219显示场地填充

    而且在着色模式下，填充图案仍可显示出来（如图220）。

    图220着色模式下的场地填充





    免费Revit教学视频。







    文章来源：知乎 小筑BIM黄世斌老师

    问题弹窗：“发生不可恢复的错误，程序将被终止。全部数据刚被保存过，所以不需要创建恢复文件”

    问题原因：出现此错误的原因可能是用户配置文件已损坏或选定的许可类型不正确。

    解决方法：

    （1）在Windows中显示隐藏的文件和文件夹。

    （2）浏览到与Revit安装同名的文件夹。在Windows7、8和10中，文件夹为C:Users\%用户名%AppDataRoamingAutodeskRevit。

    （3）在此文件夹中，重命名AutodeskRevit%产品版本%文件夹。为其指定新名称AutodeskRevit%产品版本%_Backup/。

    （4）启动Revit。这应该会创建一个新文件夹。

    （5）如果问题仍然存在，请重置许可。

    第二种解决方法：

    原因：UIState.dat文件被损坏解决方案问题AutodeskRevit已停止工作

    发生故障的模块名称:RevitDB.dll

    异常代码:0xc0000005原因注册表项丢失不正确

    解决方案：

    1.运行regedit找到

    HKEY_LOCAL_MACHINE/Software/Microsoft/Windows/CurrentVersion/Explorer/ShellFolders

    2.找到以下“键”（在ShellFolders目录）：CommonAppData

    如果“键”不存在创建它（右键单击->新建->字符串值）

    如果“键”存在确认它包含以下数据（右键单击“修改）：C:ProgramData

    3.在注册表中进行更改后，重新启动系统。

    如果上述两种方法无法解决，建议更换其他版本，或者重装系统。





    免费Revit教学视频。







    文章来源：

    【柏慕联创BIM技术服务，文/胡林】

    问题：如（图-1）所示只有轴网可以通过设置其类型属性的轴线中段实现其中段线的线隐藏，而标高却没有类似选项，那么我们能否实现将标高也进行中段线隐藏呢？

    我们可以通过为标高的线型图案设置一种特殊的样式来实现上述问题中描述的情况：

    在管理——设置——线型图案中新建一种线样式然后设置为如图-2所示。

    【注意】空间取值不能超过510，一般设为400即可，如果设置后仍为实线则再对其数值进行调整（调小），如果超过510则变为实线.

    在标高的类型属性中应用我们刚才设置好的线型如（图-3）所示。

    应用后便可实现如（图-4）所示的效果。





    免费Revit教学视频。







    文章来源：小筑BIM黄世斌老师

    首先介绍立面视图符号得组成：

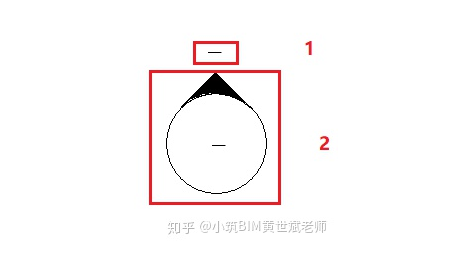

    立面视图符号分为2个部分，一个是上面得小短线，代表得是视图剖切线得示意图，另一个是下面得视图符号。

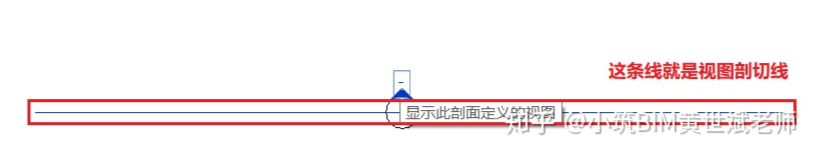

    当我们选中上面得剖切线符号，他会显示我们得剖切线位置。

    我们通过控制视图剖切线，来控制在立面视图看到得剖切图元，示例中南立面得视图方向就是从南向北看，眼睛放在剖切线得位置。

    相对应的就是北立面，眼睛放在相对应的北立面剖切线的位置，向南看，东西里面也是如此。





    免费Revit教学视频。







文章来源：科度BIM  图/文：丹丹

    一键创建平面视图

在Revit建模开始时，先绘制的是项目基准，项目基准包含标高和轴网，一个项目只有一个项目基准，也就是一个项目只有一套标高轴网。

在绘制标高时，我们有多种绘制标高的快捷方式，例如：①直线绘制；②拾取；③复制；④阵列；往往根据项目来选择更方便的绘制方法。

在这多个绘制方法中，并不是所有的绘制方法都可以自主创建平面视图，所以我们绘制完标高后，需要我们自己添加平面视图，那么怎样去添加项目浏览器中没有的平面视图呢？

进入到立面，绘制完我们所需标高，如图1所示：

    图1

    绘制完标高后，我们可以看见，项目浏览器里的平面视图并没有出现相应的平面视图，所以需要我们自己添加平面视图，如图2所示：

    图2

    找到功能区【视图】→【平面视图】，点击下拉箭头，选择楼层平面，如图3所示：

    图3

    点击楼层平面后，弹出新建楼层平面对话框，如图4所示：

    图4

    ①：选择楼层平面类型；

②：选择楼层平面视图中没有的标高；

③：将不复制现有视图打上勾；

这时我们可以看见楼层平面中，已经添加了相应的标高视图，如图5所示：

    图5

    天花板平面，结构平面，添加视图平面时，同以上操作。

    文章来源：BIMproject 王冯聪

    S型存水弯与P型存水弯有很多相似的地方，这里也不做过多的重复讲述，从不一样的地方开始：

    1、修改绘制模型线作为放样路径。

    将P型存水弯模型线绘制完成，我们可以直接在其基础上进行修改添加；修改的部位就仅仅是将较小的弧形继续拉大，与另一端对称，修改“套管宽度”标签为“半径1”；竖直方向绘制一个参照面标注为“管件外半径”；出口高度就要修改了，名称修改为“高度”，并重新标注最边缘两个参照面；末端套管终点位置添加一个竖直的参照面，并标注“套管宽度”标签；输入公式与P型存水弯一致；出口高度参数可以直接删除；

    2、导入查找表格数据，关联模型参数。

    打开“族类型”对话框添加名称为“查找表格”文字类型的参数；

    然后点击“族类型”对话框中“查找表格”下面的“管理”按钮，导入文件路径为：C:ProgramDataAutodeskRVT2015LookupTablesPipe下的“TrapS-PVC-U-Drainage”（示例）表格文档；同时将将该表格文档名称复制粘贴作为“查找表名称”值；

    根据导入的表格内容，我们还需要在族类型对话框添加实例参数：管件外径、公称直径、公称外径、壁厚、套管外径、；并添加公式关联参数值：壁厚=size_lookup(查找表名称,”WThk”,0.02*公称直径+1.1mm,公称直径)；公称外径=size_lookup(查找表名称,”NOD”,if(公称直径>200mm,公称直径,公称直径+10mm),公称直径)；套管宽度=size_lookup(查找表名称,”SWid”,0.24*公称直径+21.7mm,公称直径)；套管外径=公称外径+壁厚*2；管件外径=公称外径；套管外半径=套管外径/2；管件外半径=管件外径/2；（以上部分与P型存水弯一样）；长度=size_lookup(查找表名称,”Lgt”,2.19*公称直径+45.4mm,公称直径)；高度=size_lookup(查找表名称,”Hgt”,1.74*公称直径+42.9mm,公称直径)；

    3、检查修正，完成最终模型。

    当公称直径太大，要保证弧形区域能创建出模型，我们需要将这种情况进行修正，输入公式：半径1=if((长度-套管宽度-出口高度+管件外半径)/(2*cos(45°)+2*sin(45°)-1)>管件外半径+1mm,(长度-套管宽度-出口高度+管件外半径)/(2*cos(45°)+2*sin(45°)-1),管件外半径+1mm)；

    4、放样创建实体模型。

    点击创建选项卡下的“放样”命令拾取模型线，点击完成切换到里面视图编辑轮廓，并将轮廓半径指定标签“管件外半径”，然后再放样绘制套管，并指定标签“套管外半径”；

    5、添加连接件，导入项目。

    在“创建”选项卡下点击“管道连接件”分别给存水弯添加连接件，并对连接件直径值关联到公称直径标签，二维表达这里不做详细介绍。





    免费Revit教学视频。
