在概念设计环境中,放样融合要基于沿某个路径放置两个或者多个二维轮廓而创建。轮廓由线处理组成,而线处理垂直用于定义路径的线,轮廓可以开放、闭合或者是两者的组合。与放样形状不同,放样融合无法沿着多段路线路径创建。

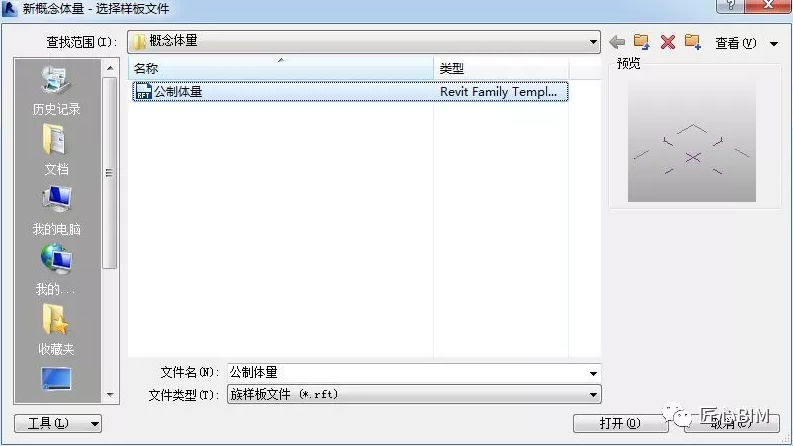

    (1)新建概念体量,选择“公制体量”。

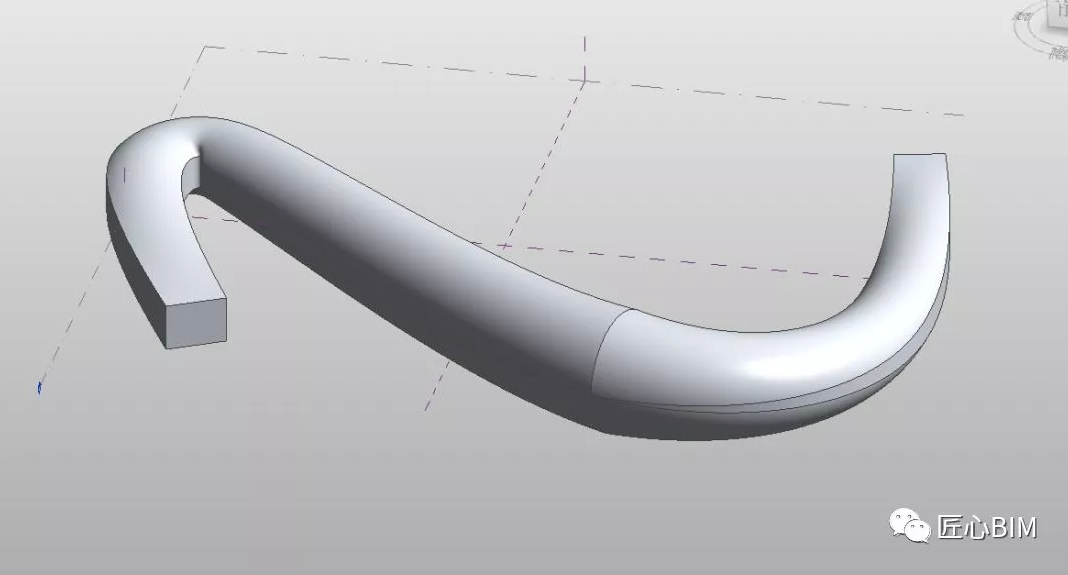

    图1

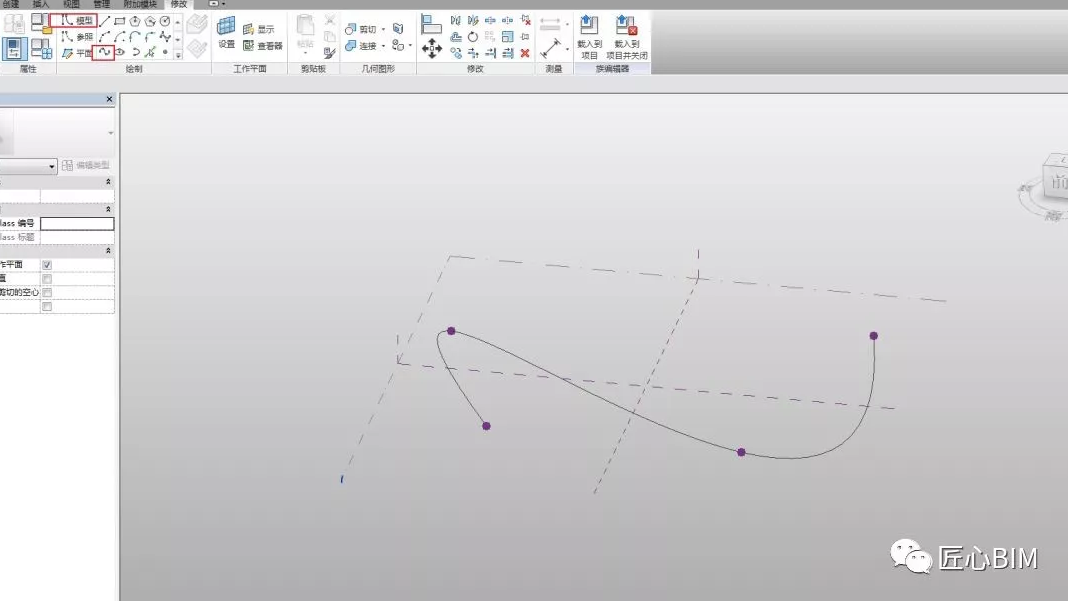

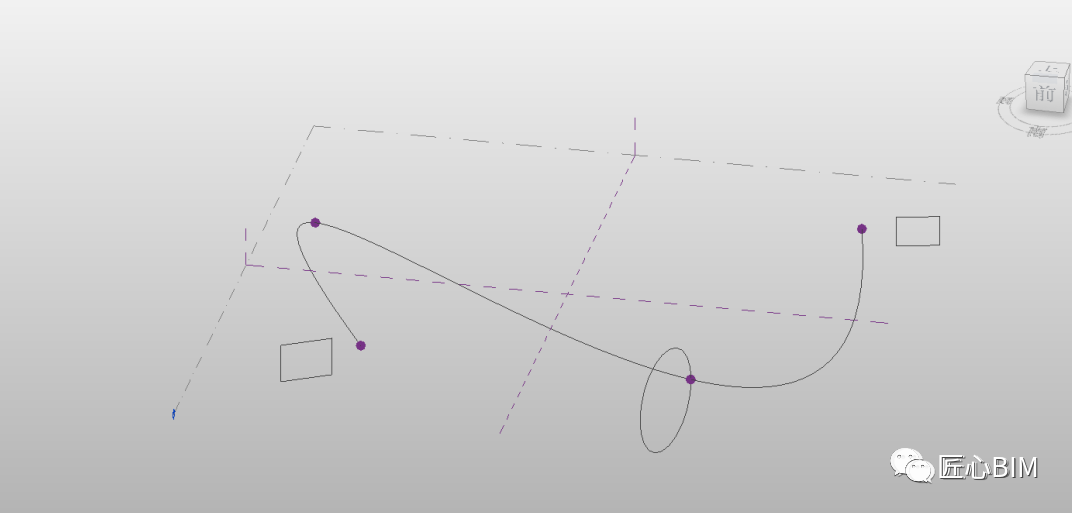

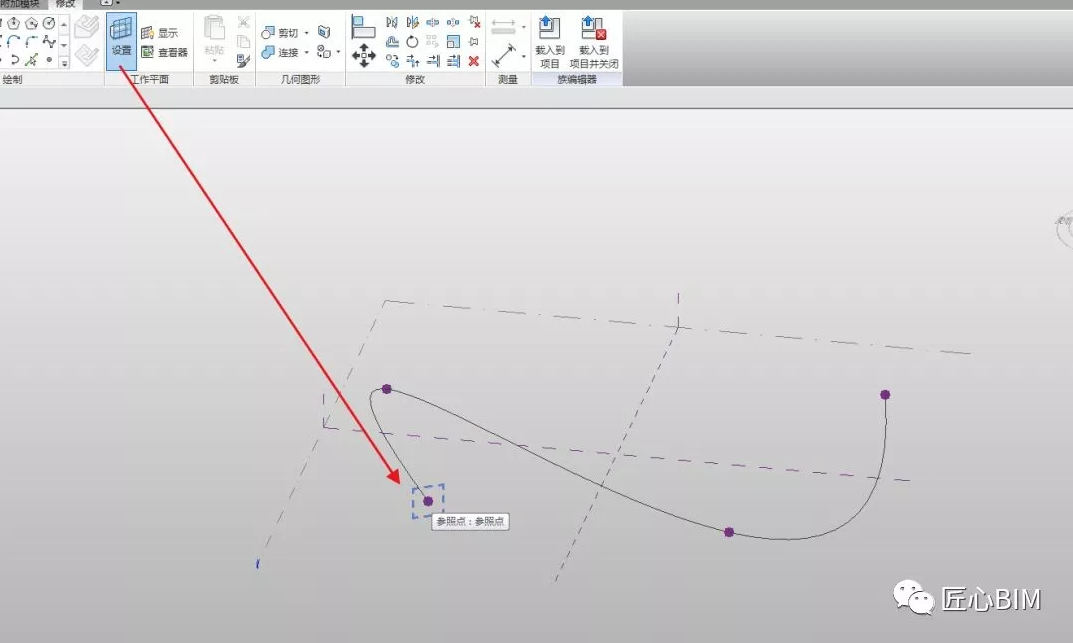

    (2)单击“样条曲线”默认以模型线开始,绘制一条路径。设置参照点的工作平面,然后依次绘制轮廓。

    图2

    图3

    图4

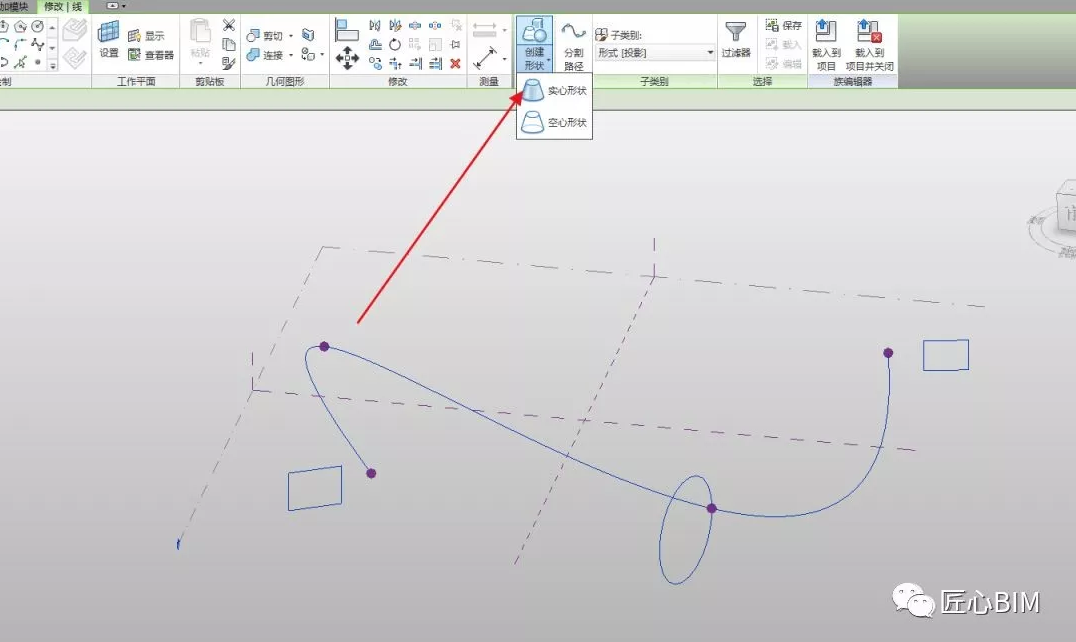

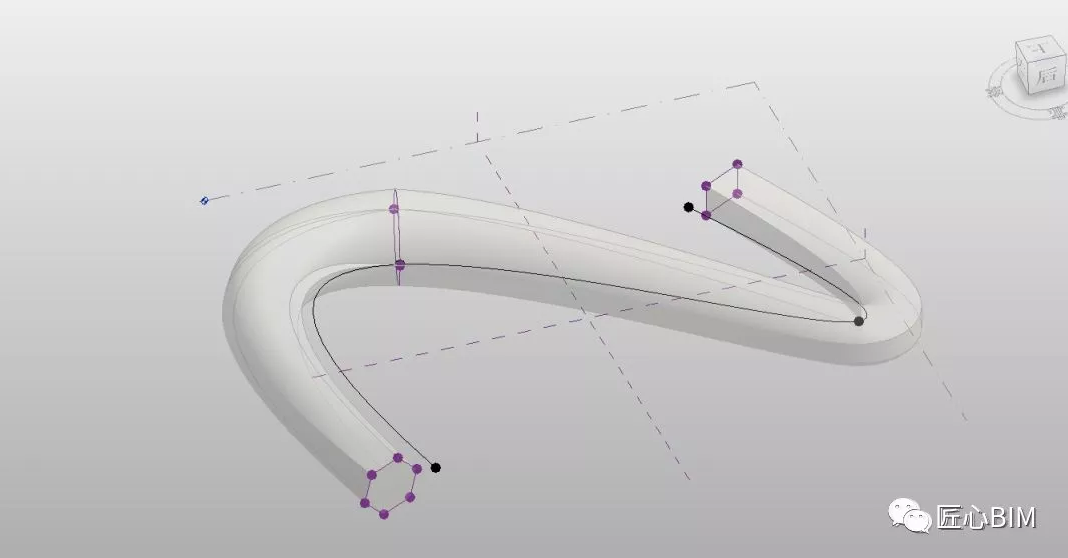

    (3)选中样条曲线和3个轮廓,单击“创建形状”(实心)。

    图5

    图6

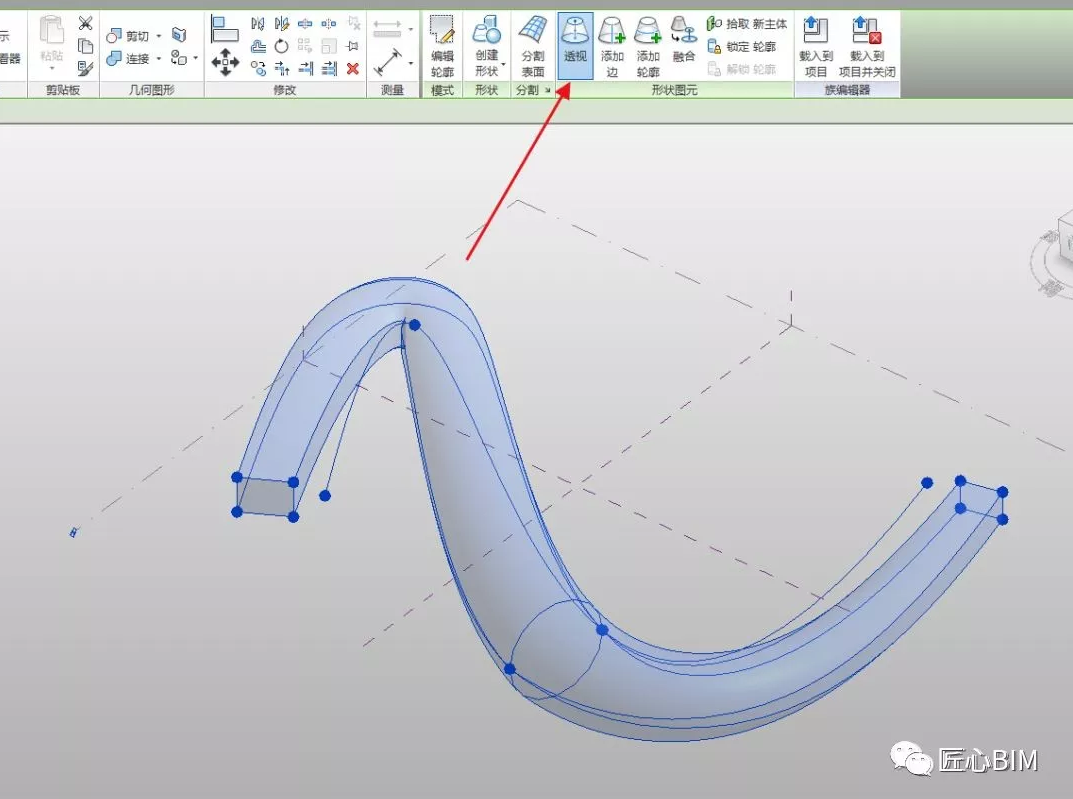

    (4)选中形状图元,单击“透视”,在透视模式下可以单击“修改丨形状”选项卡下的“编辑轮廓”对放样融合形状的路径和轮廓进行修改。

    图7

    图8

    总结;

    1.体量中的放样融合,轮廓线所在的面在该点垂直于定义路径的线。

    2.体量中放样融合仅支持单段线路径,同时存在开放和闭合轮廓,很容易产生自相交,成功生成形状的可能性相对较小。
