revit剖面图怎么处理？Revit巧用“项目样板”命令处理剖面

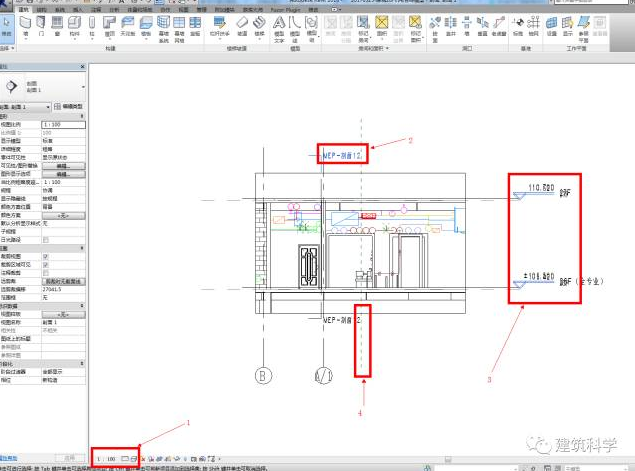

    使用revit的朋友们都体会过，当我们使用剖面命令进入剖面视图的时候，出现如下问题：

    1.视图比例，详细程度，视觉样式不是自己所需要的

    2.出现其他的剖面视图符号，影响视图效果

    3.由于模型链接，标高重叠

    4.建模使用的参照平面依旧存在

    那么该如何处理这些问题？

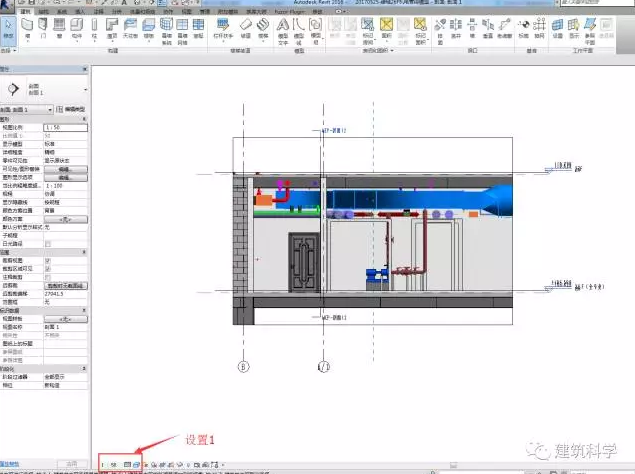

    将视图比例，详细程度，视觉样式设置为自己所需要的

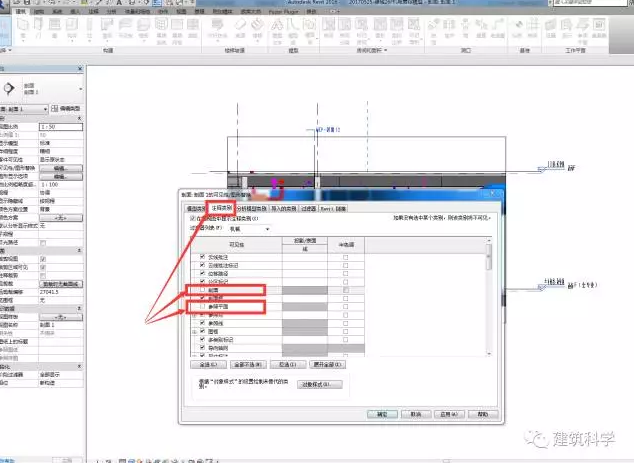

    使用VV命令，进入“注释类别”，将“剖面”与“参照平面”的勾号去掉

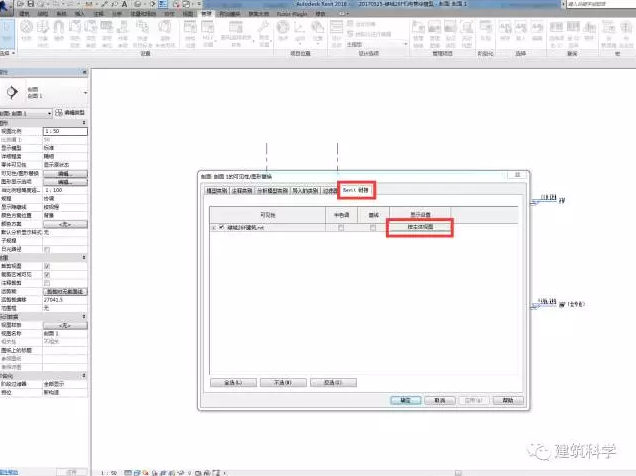

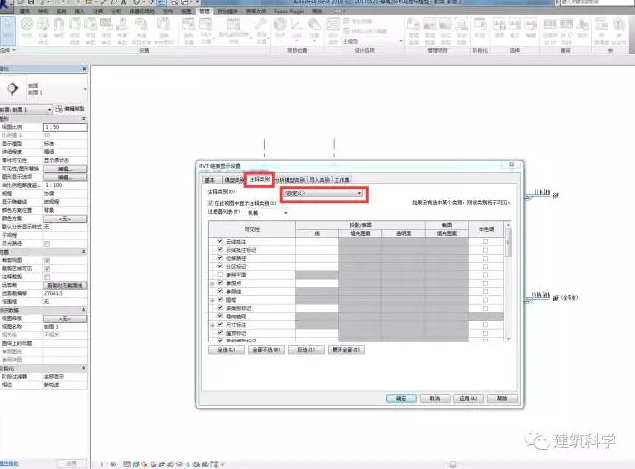

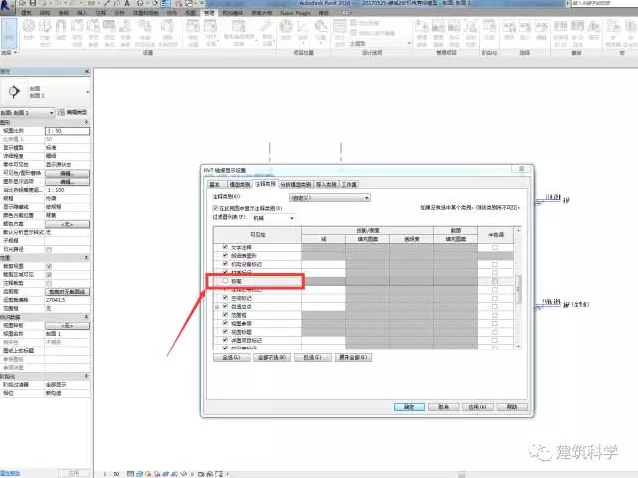

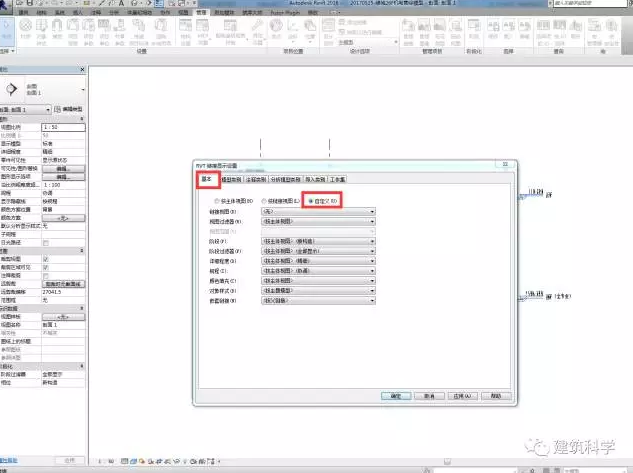

    使用VV命令，点击“revit链接”选项，进行“自定义”处理，将链接的revit模型中的“注释类别”——“标高”前面的勾号去掉。

    实现以下剖面效果

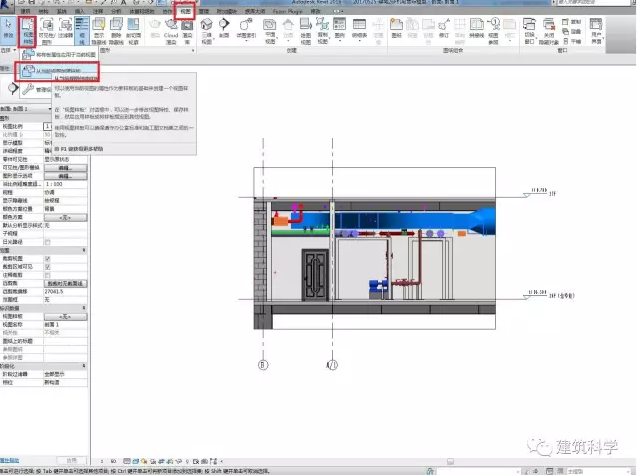

    点击“视图”——“视图样板”——“从当前视图创建样板”

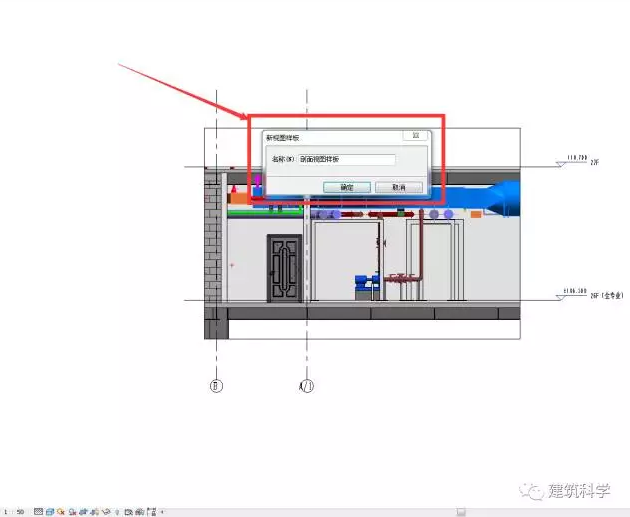

    创建“剖面视图样板”，在视图属性中勾选所需选项

    进入新的剖面视图

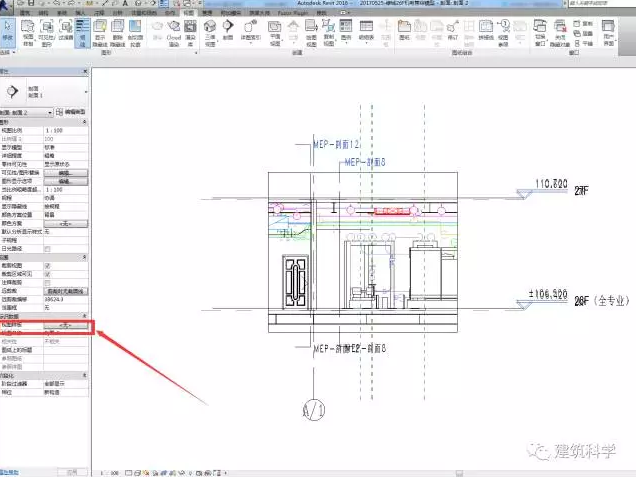

    大家可以发现，新的剖面视图依旧混乱，如上图所示，点击“视图样板”

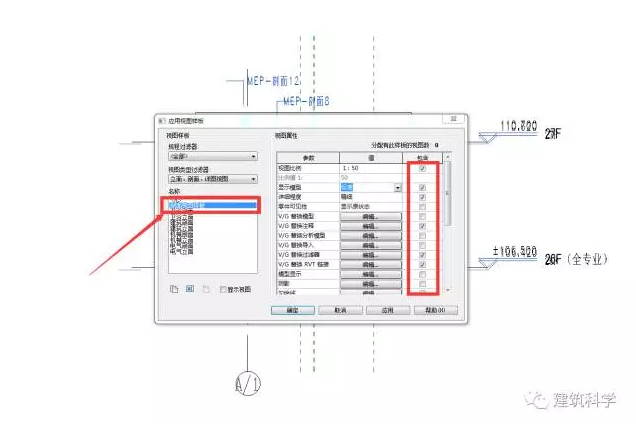

    应用“剖面视图样板”，则新剖面无需重复设置，就达到较好的剖面效果
