1.REVIT中提供3种风管管道的系统族：圆形风管，椭圆形风管，矩形风管。
我们在实际项目中使用较多的是矩形风管与圆形风管。
2.我们以矩形风管为例，首先选择矩形风管，系统提供了4种链接类型，我们可以根据不同系统与现场实际情况来选择链接类型。

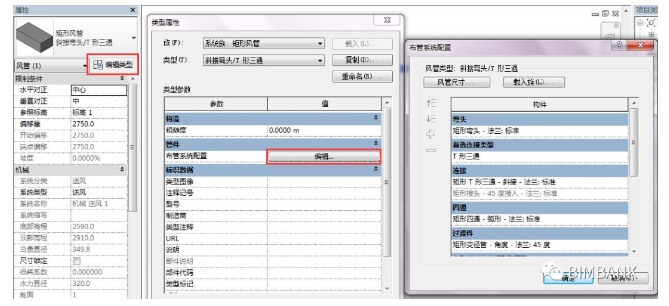

3.点击“编辑类型”→“编辑”，就可以看到这个风管的具体参数设置。
4.如果实际情况与REVIT默认设置有偏差，可以自定义编辑风管管件的类型。

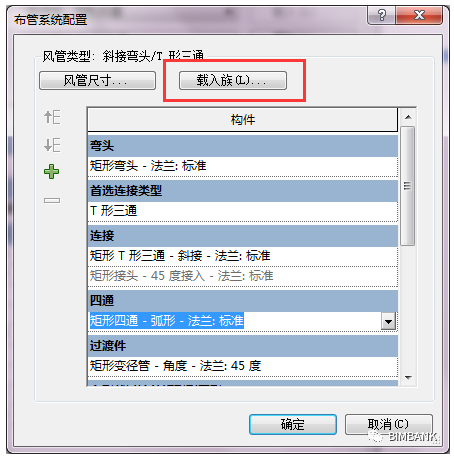

点击“载入族”，根据实际情况选择需要的族。

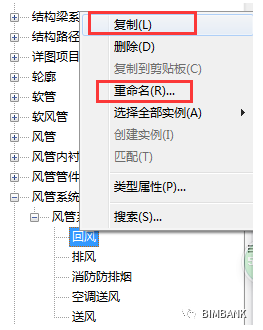

5.下一步就是为风管添加系统，打开“项目浏览器”→“风管系统”，系统提供了3种基础的风系统，“送风、回风、排风”，根据项目需要，复制风系统，比如：空调送风，空调回风，消防防排烟，正压送风等等。
6.编辑不同系统的颜色，与材质。双击任意风管系统，点击“编辑”可修改颜色。点击“…”可以为风管添加材质。颜色可以在“隐藏线”模式下显示。材质可以在“真实”模式下显示。
7.下一步就是绘制风管了，点击“系统”→“风管”（快捷键DT）

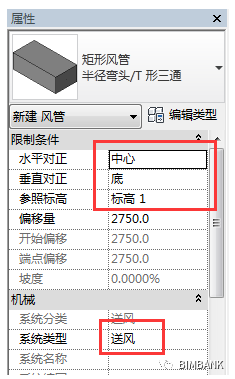

根据现场实际情况，选择不同的对齐方式“顶、中、底、左、右”，选择好对应楼层的参照标高（一般为当前楼层的建筑高度），选择对应的风管系统。
输入风管尺寸，风管偏移量（选择什么对齐，这个偏移量就是什么的高度。比如选择顶对齐，这个偏移量就是风管顶的高度）

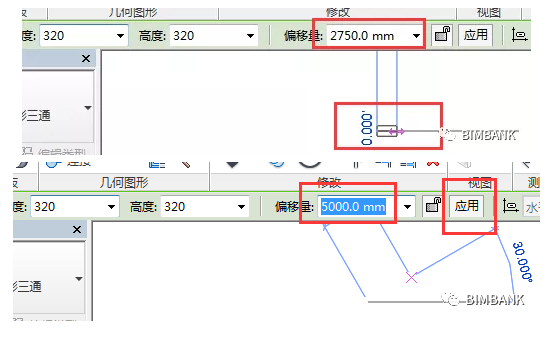

8.绘制立管：DT，输入偏移量A，点击需要绘制的位置，输入偏移量B，点击“应用”。这样就画好了一段A高度到B高度的风管了。
如果想修改这段风管的高度，可以在三维视图中通过点击它的首末点高程修改。
本次风管设置就分享到这，希望对大家有所帮助。
