问题：

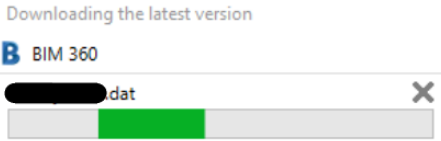

在保存到DesktopConnectorBIM360Drive的Revit模型中工作时，将显示以下弹出窗口。
下载最新版本
此外：
消息在屏幕上持续几分钟，然后消失。
在处理项目时，它将消失，然后反复重新显示。
弹出窗口将在任何处于活动状态的程序或监视器之前保持可见。
原因：
这是为DesktopConnector设计的。当应用程序尝试在DesktopConnector工作空间中打开文件时，如果DesktopConnector正在检查或获取文件的最新版本，则会出现该消息。
注意：DAT文件是Revit模型的备份数据文件。
解决方案：
若要避免此行为，请勿通过DesktopConnector访问该文件。
如果使用Revit，模型可以转为云模型以进行协作请参见：将工作共享模型上载到BIM360DocumentManagement(RevitCloudWorksharing)。
免费Revit教学视频。
文章来源：知乎 小筑BIM黄世斌老师

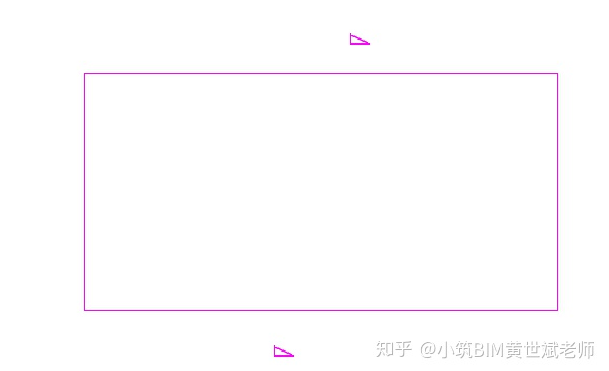

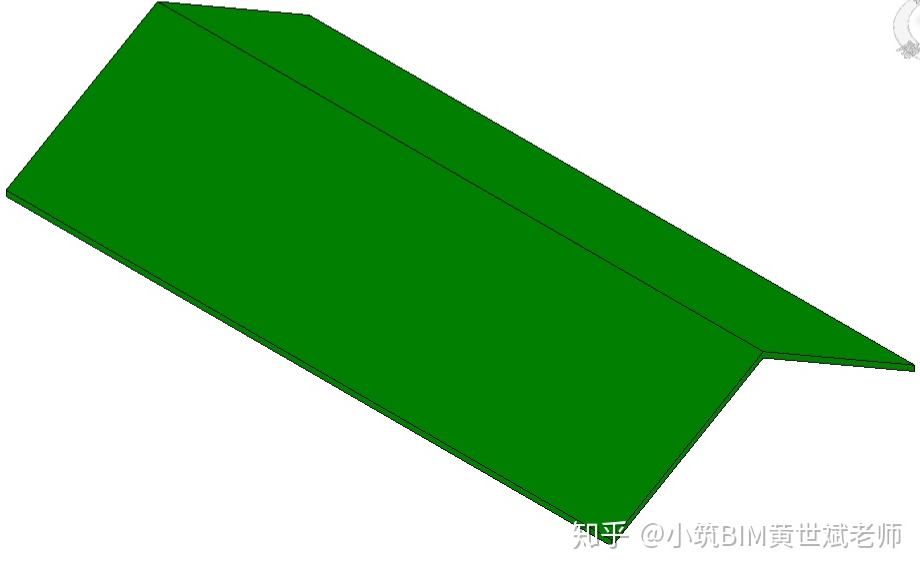

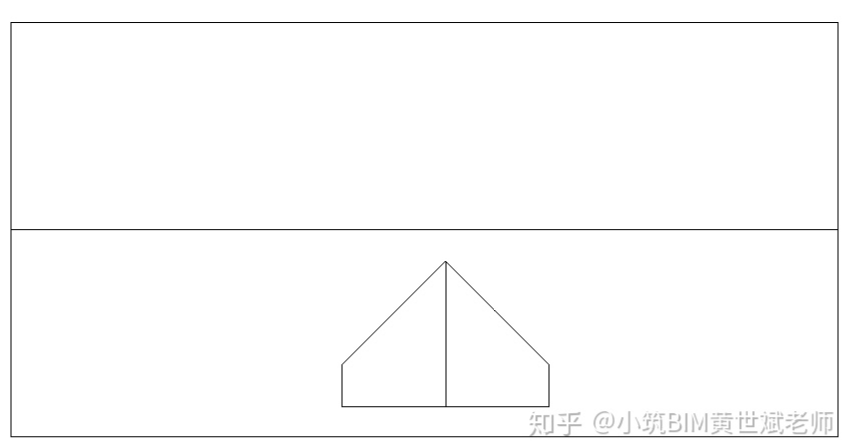

1、首先新创建一个大的屋顶，设置上下边坡度为30°，左右两边不设置坡度。
草图模式
三维效果模式
2、然后设置视图范围，使得在平面视图中可以看到完整的屋顶。
设置顶部高度为8000，剖切面高度6000
3、然后再创建一个小的屋顶在大屋顶的上方。

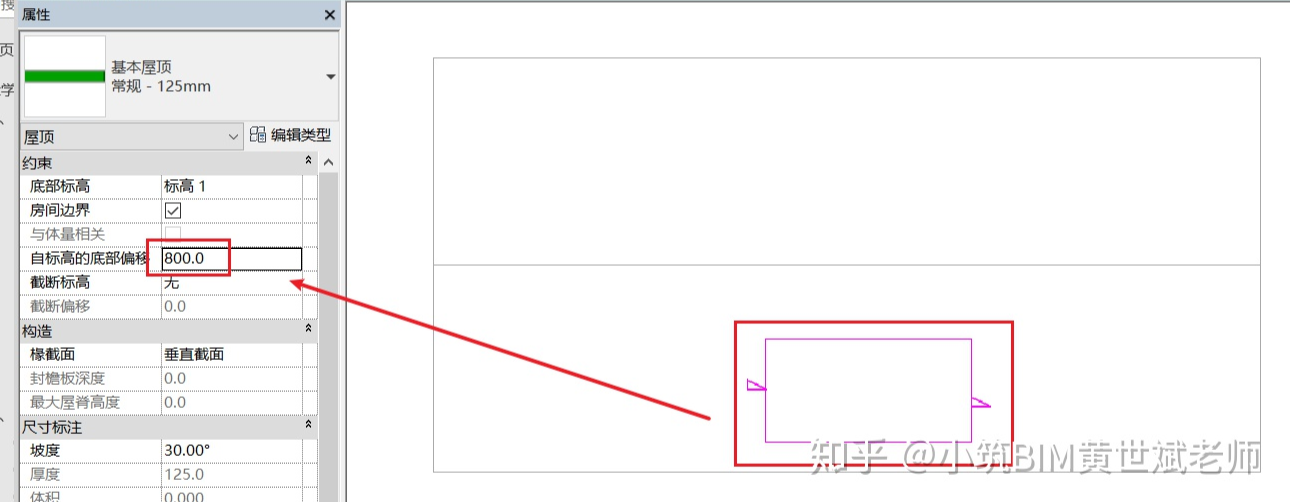

左右带坡度，上下无坡度，设置小屋顶底部偏移800

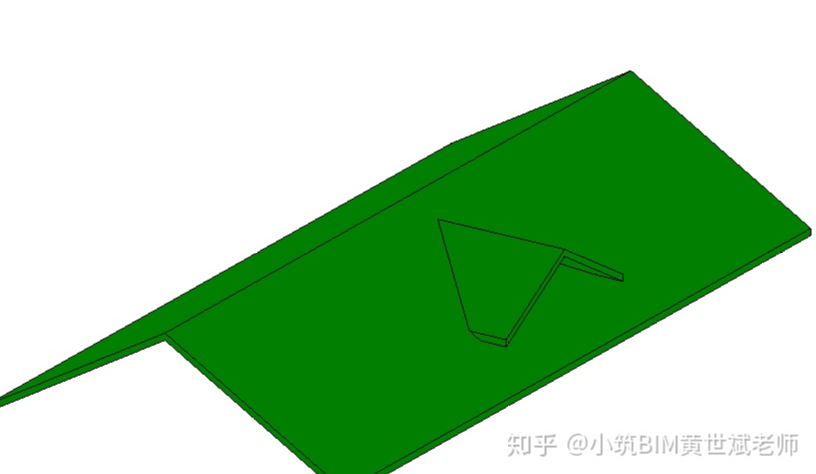

三维效果
4、连接小屋顶和大屋顶
5、给小屋顶绘制墙，并设置墙附着在两个屋顶中间

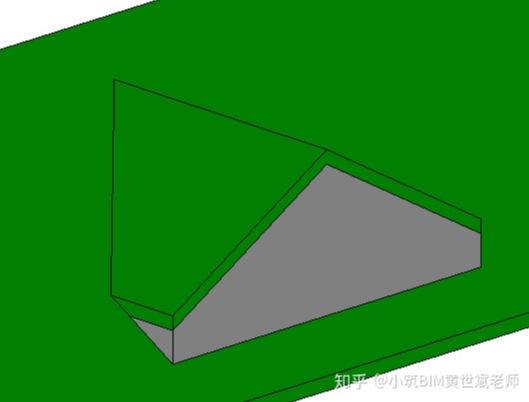

6、执行老虎窗开洞，先选大屋顶，再选小屋顶，陆续选择剩下的三面墙，并修改洞口的边，形成闭合路径
免费Revit教学视频。

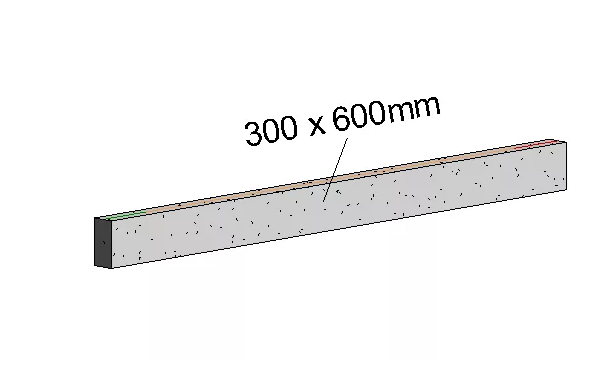

梁是建筑结构中的承重结构图元，使用梁工具可以将梁添加到模型中去，我们可以使用Revit软件来进行绘制结构梁，下面就让我们一起来看看具体过程与操作方法吧。
打开文件，选择结构中的梁
设置属性，点击开始点喝结束点
点击轴网上，从右下角往上选择（批量放置结构梁）
免费Revit教学视频。
文章来源：BIM情报局
“在做项目中我们经常会遇见做栏杆扶手的问题，可以是你知道栏杆材质怎么编辑吗？”
首先，在Revit中，栏杆扶手分为竖向栏杆和水平扶栏。
栏杆的每一个构件都是一个单独的族文件，我们想要修改栏杆扶手就需要找到相应的族文件进行编辑，赋予材质。
接下来我们就一起来操作一下吧！
1、栏杆的材质设置
在【栏杆扶手】-【编辑类型】-【栏杆位置】中，可以打开【编辑栏杆位置】对话框。但是在这个对话框中，我们找不到编辑栏杆的选项。所以我们在这里是无法对栏杆进行编辑的，在出现的对话框中我们能发现我们所使用的栏杆族是“圆形：25”的类型（小编在这里使用的revit默认栏杆，不同的栏杆类型在这里显示的族类类型是不同的，如下图所示）。
接下来我们就要对栏杆材质进行编辑了，各位请睁大双眼！
栏杆的材质的设置需要在【项目浏览器】-【族】中找到相应的栏杆族，刚才我们所看到我们的栏杆族中所选用的是“圆形：25”的类型，所以我们在这里选择“圆形：25”的类型，双击进入类型属性就会出现其各项信息，我们就能对栏杆进行编辑了（如下图）。
2、扶栏的材质设置
01)扶栏(除顶部扶栏外)
要修改扶栏的材质属性，首先我们需要选择栏杆，点击【编辑类型】-点击扶栏结构后的【编辑】（如下图）
点击以后我们进入编辑扶手界面，在每一个扶栏后我们都可以对其材质进行单独的编辑（如下图）。
02)顶部扶栏
顶部扶栏的材质添加与其余扶栏不同，而Revit版本不一样的话，也有差别。如果是Revit2018以上版本，可以直接在栏杆扶手的类型属性中，【顶部扶栏】里单击【类型】后面的【…】打开顶部扶栏的类型属性对话框，找到其材质属性去添加（如下图）。
而Revit2016的话，在这里是没办法直接打开顶部扶栏的类型属性对话框的。
免费Revit教学视频。
文章来源：
【柏慕联创BIM技术服务，文/胡林】
问：在绘制施工图的时候，我们都需要绘制门窗的详图大样，当我们绘制好施工图后，开始要绘制大样详图，窗户和门的大样详图在revit中是不需要重新绘制的，可以应用到大样详图中。revit如何快速的出门窗详图?
单击“视图”选项卡“创建”面板“图例”下的“图例”如图-1所示
名称和比例可以自己定义，如图-2所示。
单击“注释”选项卡“详图”面板“构件”命令下的“图例构件”，如图-3所示。
在“族”后面的选项栏中可以选择我们需要放置的详图构建，“视图”可以选择是平面剖面立面，并且我们可以更改主体长度。如图-1所示。
我们就可以直接出门窗墙体等构建的详图大样，而不需要重新绘制。如图-5所示。
同样：楼板、洁具、墙体等都可以使用相同的方法来创建详图大样。
免费Revit教学视频。
在建筑项目的早期规划阶段，我们可以采用多种方法分析概念设计以用于各种用途。
例如，可以执行以下类型的分析：
建筑用途（例如零售、住宅和办公空间）的最佳组合
根据线性尺寸标注或表面积，粗略估计建筑外部的成本
建筑的不同标高的HVAC（加热、通风和空气调节）要求
要执行这些类型的分析，可以根据已经定义的标高使用体量楼层划分体量。对于各个体量楼层，软件会计算楼层面积、外表面积、体积和周长。该信息存储在体量楼层的实例属性中，可将这些值包含在明细表和标记中。
接下来，我们将介绍以下内容：
关于体量楼层
关于体量顶部的体量楼层
关于体量底部的体量楼层
创建体量楼层
选择体量楼层
标记体量楼层
向体量楼层指定用途
创建体量楼层明细表
关于体量楼层
在概念设计期间，使用体量楼层划分体量以进行分析。体量楼层提供了有关切面上方体量直至下一个切面或体量顶部之间尺寸标注的几何图形信息。
可以在项目中定义的每个标高处创建体量楼层。体量楼层在图形中显示为一个在已定义标高处穿过体量的切面。
软件会计算每个体量楼层的下列项：
面积：每个体量楼层的面积，其单位为平方单位。使用该信息可粗略估计成本或确定设计的使用比率。
外表面积：从该体量楼层向上到下一体量楼层的外表面积。使用该信息可基于平方单位粗略估计建筑外部面积的成本。
周长：每个体量楼层的周长。使用该信息可基于线性尺寸标注粗略估计成本。
体积：每个体量楼层的体积，其单位为立方单位。使用该信息可估计HVAC负荷。
关于体量顶部的体量楼层
在您使用体量楼层划分某个体量时，软件会在与该体量相交的每个指定标高（与该体量的顶面重合的任何标高除外）上创建可见的体量楼层。
例如，假设您创建了一个从标高1开始到标高4结束的体量。在“体量楼层”对话框中，选择标高1、2、3和4。这样，Revit会在标高1、2和3处创建体量楼层。该软件不会在标高4处创建体量楼层，因为标高4与体量顶部相重合。标高4没有外表面积（从其周长向上延伸的垂直表面）或体积（从标高4向上）。但是，标高3的外表面积包括了围绕标高3的垂直表面（墙）以及标高4处的顶部水平表面（屋顶）。因此，体量的顶部楼层外表面积可能比较低楼层的面积要大得多。
关于体量底部的体量楼层
要分析最低体量楼层下方的体量部分，请在该体量的最底部边界处创建标高和体量楼层。
否则，软件在计算任何体量楼层的表面积或体积时，都不会将该部分包括在内。另外，也可以检查该体量的“总表面积”和“总体积”参数。
注：“总表面积”包括体量的底面面积。但是，体量楼层的复合外表面积包括体量的侧面和顶面面积，但不包括底面面积。
创建体量楼层
创建概念设计的体量后，在项目中定义的每个标高处创建体量楼层。
1.将标高添加到项目中（如果尚未执行该操作）。
体量楼层基于在项目中定义的标高。
2.选择体量。
可以在任何类型的项目视图（包括楼层平面、天花板平面、立面、剖面和三维视图）中选择体量。
3.单击“修改|体量”选项卡→“模型”面板→（体量楼层）。
4.在“体量楼层”对话框中，选择需要体量楼层的各个标高，然后单击“确定”。
最初，如果您选择的某个标高与体量不相交，则软件不会为该标高创建体量楼层。但是，如果您稍后调整体量的大小，使其与指定的标高相交，则软件会在该标高上创建体量楼层。
创建体量楼层后，可以执行下列任一操作：
选择某个体量楼层，以查看其属性（包括面积、周长、外表面积和体积）并指定用途。
标记体量楼层。
从体量楼层创建建筑楼层。
选择体量楼层
创建体量楼层后，可以单独选择每个体量楼层。
如果将光标移到某个体量楼层上，工具提示和状态栏会显示如下信息：
体量楼层：<体量名称>的体量楼层：<标高>
如果状态栏显示的是体量的名称，而不是体量楼层的名称，请按Tab键以高亮显示体量楼层。
在体量楼层高亮显示后，单击以选中它。
通过直接操作体量楼层，并不能改变其形状。但是，可以通过改变其体量的形状来达到此目的。本软件会自动更新所有受影响的体量楼层和相关信息。
标记体量楼层
在创建体量楼层后，可以在二维视图中对其进行标记。标记可以包含各个体量楼层的面积、外表面积、周长、体积和用途的相关信息。
如果修改了体量的形状，标记也会随之更新，以反映该变化。
1.打开要在其中应用标记的视图。
可以在二维视图（包括平面、剖面和立面视图）中标记图元。但不能在三维视图中标记图元。
2.将标记应用到体量楼层。
提示：如果很难标记体量楼层，请将光标移到楼层上，并按Tab键。（按Tab键可以将焦点从体量转移到体量楼层上。）然后单击体量楼层，对其进行标记。
3.（可选）如果标记显示了“用途”标签，请单击“用途”文字并输入值。
当您在标记中输入用途值后，项目中的其他区域（例如，图元属性和体量楼层明细表）都会更新此信息。
Revit提供了“体量楼层标记”和“M_体量楼层标记”族。这些标记提供了关于每个体量楼层的用途和平方单位的信息。它们位于以下文件夹中：
%ALLUSERSPROFILE%AutodeskRVT2020Libraries<区域设置和语言>Annotations
要在体量楼层标记中显示其他参数值，请创建包含所需信息的标记族，如图所示。
向体量楼层指定用途
在创建体量楼层后，可以指定其用途。然后可以在设计时执行各种类型的分析。
可以使用下列任一种方法指定体量楼层的用途：
明细表：在体量楼层明细表中包含“用途”字段。然后在明细表中指定用途。打开明细表，单击某一行的“用途”列，然后输入文字。如果已经输入其他体量楼层的用途值，可以单击该字段，然后从列表中选择一个值。
标记：要在视图中标记体量楼层，请使用显示指定给每一种体量楼层的用途的体量楼层标记。单击该标记可修改用途值。
属性：要向“用途”参数指定值，请使用“属性”选项板，如下所示。
向体量楼层指定用途
1.在视图中，选择体量楼层。
2.在“属性”选项板中，输入一个值作为“用途”。
创建体量楼层明细表
创建体量楼层后，创建体量楼层明细表可指定用途或分析设计。
如果修改体量的形状，明细表会随之更新，以反映该变化。
1.单击“视图”选项卡→“创建”面板→“明细表”下拉列表→（明细表/数量）。
2.在“新明细表”对话框中，执行下列操作：
a.单击“体量楼层”作为“类别”。
如果“体量楼层”在默认情况下未显示，请选择“在此视图中显示模型类别”。从“过滤器”列表中选择“建筑”。
b.指定明细表的名称作为“名称”。
c.选择“建筑构件明细表”。
d.单击“OK”。
3.在“明细表属性”对话框中，执行下列操作：
a.在“字段”选项卡上，选择所需的字段。
b.使用其他选项卡指定明细表的过滤、排序和格式设置。
c.单击“OK”。
该明细表将显示在绘图区域中。如果明细表中包括了“用途”字段，则可以向明细表中的各个体量楼层指定用途。
通过本篇内容，您已学会设计体量来探究建筑的概念设计。下期，我们将以简单示例了解对概念设计执行的不同类型的分析。
来源：BIM微信公众号 欧特克BIM俱乐部
免费Revit教学视频。

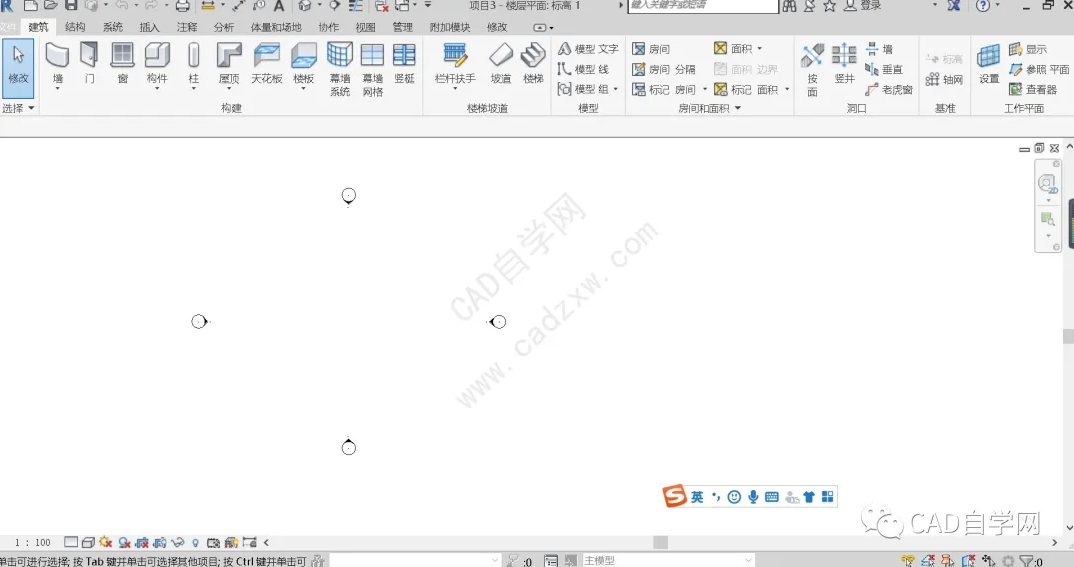

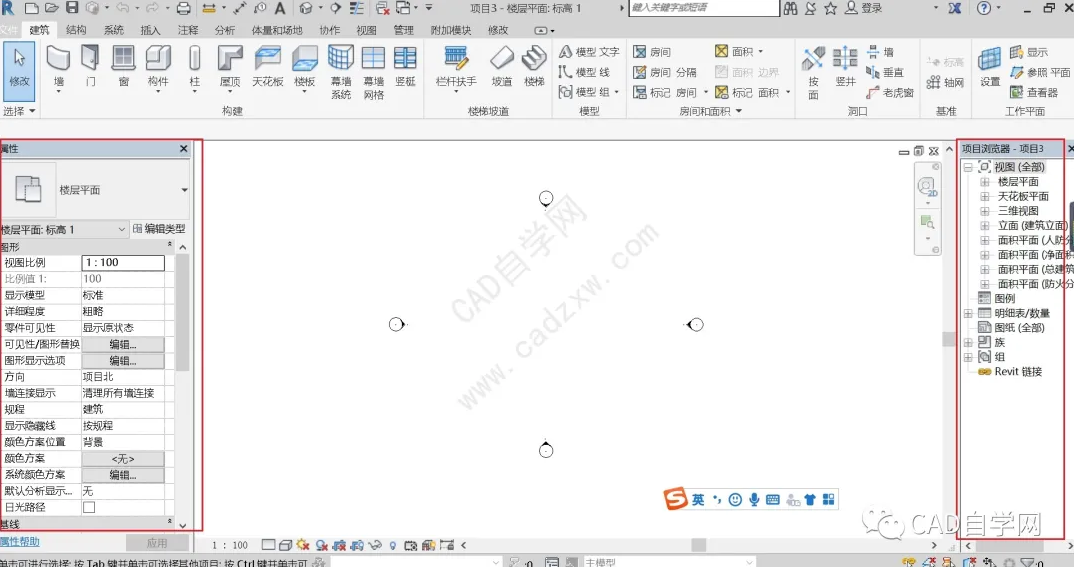

今天一位粉丝问，初学bim软件revit，不小心把属性面板和项目浏览器搞没了，怎么找回？
如图：
绘图区空白处右键选择属性；
可以调出属性面板；
绘图区空白处右键浏览器，选择项目浏览器；
最终如图。
免费Revit教学视频。
文章来源：BIMWELL

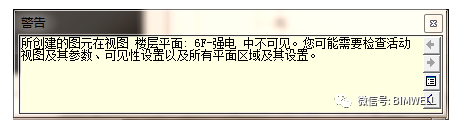

上次我们说到经常在绘制构件的过程中出现一个情况，当前构件不可见。这时候我们该怎么办呢？
多种解决方式可以选择
主要通过以下七个途径进行处理。

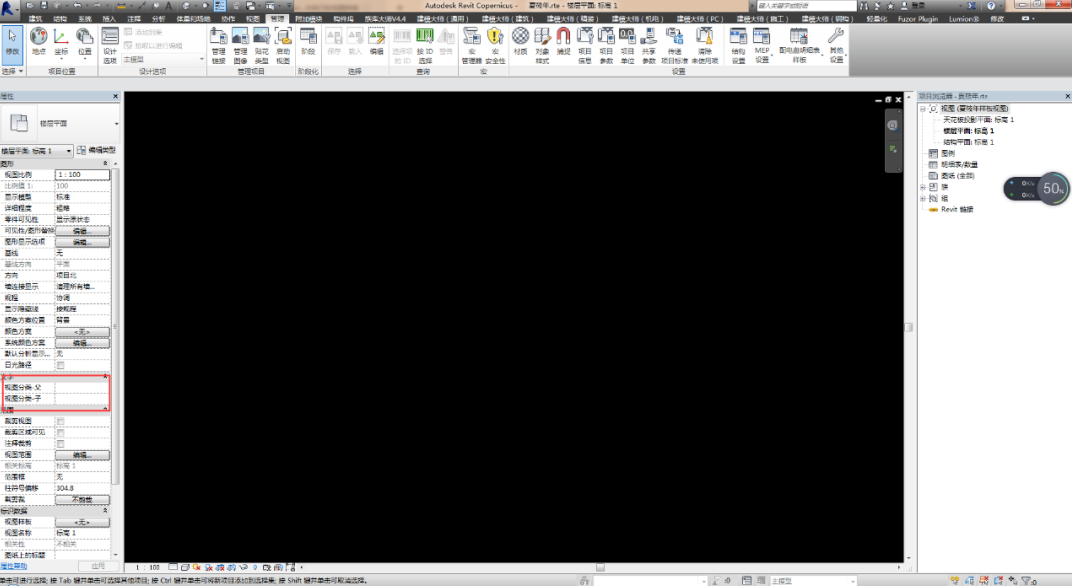

1、修改视图范围
2、视图裁剪
3、可见性设置
4、设置规程
5、过滤器设置
6、永久性隐藏
7、详细程度设置
今天我们来讲第六个。

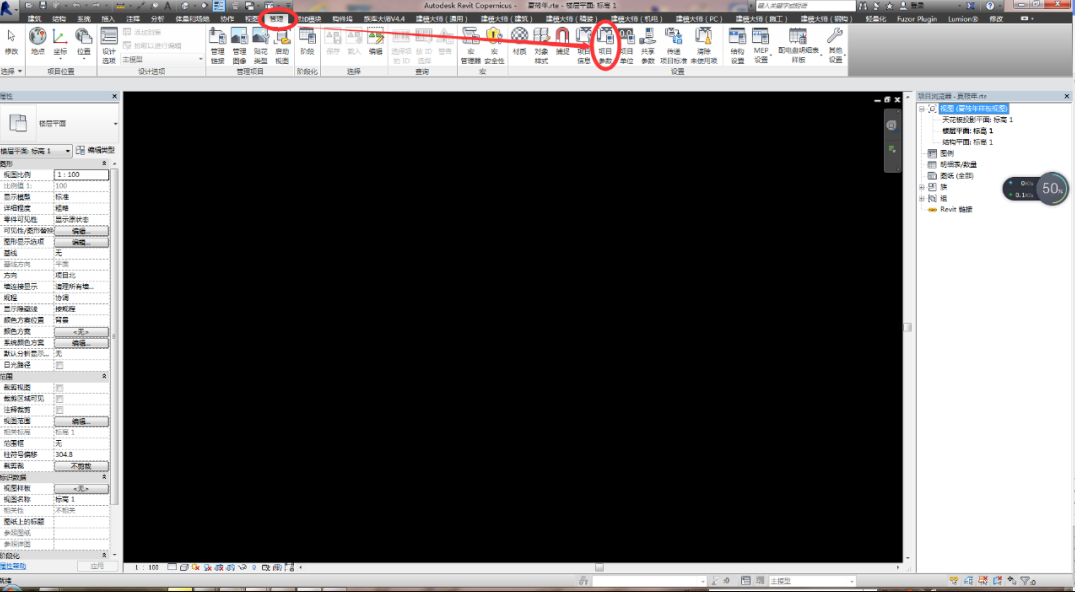

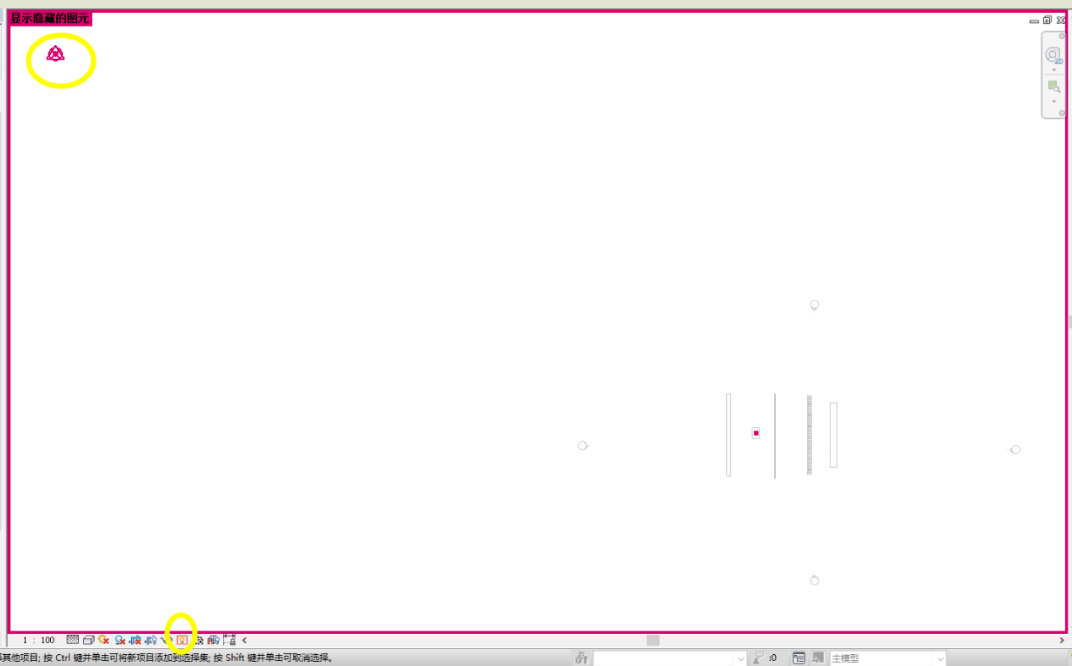

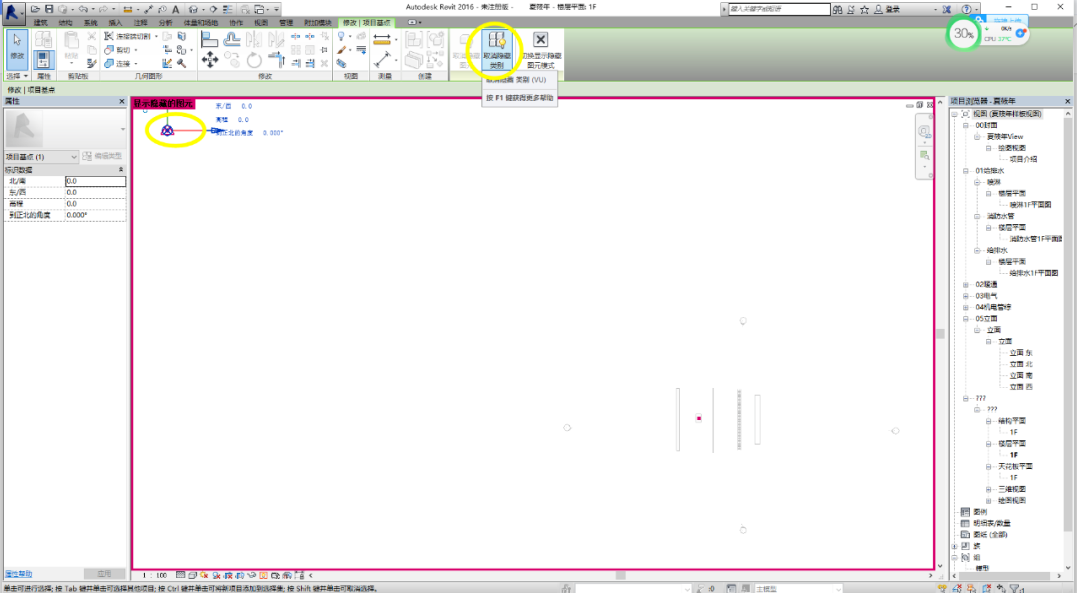

1、永久性隐藏一般用在项目基点的设置上，此时可以通过如下所示按钮查看被隐藏的基点。
2、此时我们可以看到被隐藏的构件，选择需要显示的构件，取消隐藏。

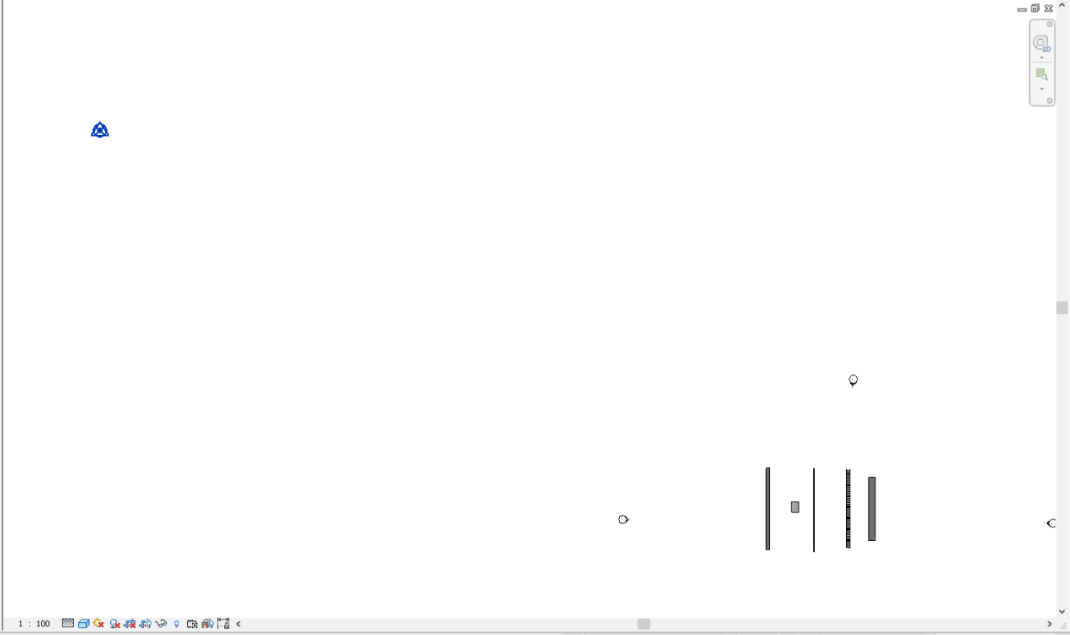

3、我们就能看到项目基点啦。
免费Revit教学视频。
来源丨益埃毕教育
风管是可以在现场加工制作的，因此风管设计尺寸比较灵活。但是为了便于标准化加工与安装，矩形风管有常用的边长规格尺寸。样板文件中默认的风管边长尺寸与用户常用尺寸不尽相同。用户希望在设计中仅仅使用标准尺寸，避免使用非标件。
步骤一：
打开“管理”,点击“MEP设置”中的“机械设置”。在界面中选择“风管设置”下的“矩形”，右侧会罗列出当前项目文件中可以使用的风管边长尺寸。见图1-1。
图1-1
步骤二:
选择不需要的尺寸，点击“删除尺寸”。在弹出的“删除设置”对话框中，点击“是”。见图1-2。
图1-2
如果需要删除的风管尺寸在当前的项目中已经被使用，软件会提醒“正在删除风管尺寸”对话框信息。用户仍然可以删除该尺寸，并且已经使用该尺寸的风管不受影响，直到用户主动修改该风管尺寸。
步骤三：
除了删除不需要的尺寸外，还需创建列表中不存在的风管尺寸。点击“新建尺寸”，在“风管尺寸”对话框中输入风管边长，点击“确定”。如图1-3。
图1-3
步骤四：
重复步骤2与3，直到完成整个风管尺寸列表的编辑。这样用户就得到了常用的风管边长规格尺寸。见图1-4。
图1-4
-END-
免费Revit教学视频。
从点灯熬油画图纸的手绘时代，到披星戴月的CAD时代，再到星罗棋布的BIM时代。因为科技的进步，加班的脚步也一刻未曾停止过。插件是用来提高工作效率的，因此找一款好用的Revit插件是相当重要的，用好了就会让你工作起来爽到飞起，用不好则形同嚼蜡。这次就给大家介绍介绍哪些Revit插件比较好用？Revit插件有哪些？
Dynamo
可以大大提高工程师处理数据的能力，跟参数化设计可以完美结合。在Revit2017版里面已经成为标配了，也从侧面印证这个插件真的很牛。
CoinsAuto-SectionBox
这是目前国内外用户推荐最多的插件。这个插件让剖面框更好用了。即使Revit2016引入了ionBox这个相似的应用。
Ideate BIM Link
你是否经常使用Excel？想要在Revit模型中导入和导出Excel数据？试试IdeateBIMLink。这个工具在Excel和Revit之间创建一个连接，这样用户就可以更轻易地获取数据并在Excel中进行修改了。
橄榄山插件
帮你提高作图速度，功能多，如：柱翻模、梁翻模、批量建板、批量改类姓名以及多构件改名等。单项翻模功能只需用CAD把图纸做好，链接进来，识别后稍作修改，避免了大量的重复工作。一层以200条梁为例，如果未使用橄榄山插件，可能需要一天，但是使用了插件后，可能在半小时之内完成，极大地提高了工作效率。
Revit To LumionBridge
帮助你将Revit模型导入lumion中进行渲染。并且能将lumion的材料添加并保存到LiveSync项目中，实时材料同步和可视化。
型兔BIMto云族库
注册并关注微信公众号就可以免费使用，每周三都有更新，让用户随时拥有最新的云族库，相对下载快又轻量，最重要的是免费啊，缺族党的心头好有木有！
MagiCAD
双平台软件可提供通风、电力和管道设计的机电BIM解决方案，强大的绘图和计算功能，能够得出精确的BIM模型。可以说是Revit里的高速公路，简单、流畅、各种快，在机电深化这块算是其他插件望尘莫及的了。
族库大师
是一款互联网与本地客户端结合的revit插件，每次打开都能看到实时更新的族列表。主要是为用户提供设计工作中常用的族文件下载，快速导入设计项目，辅助工程设计工作。
Fuzor
出漫游视频是没问题的，和revit实时对接，更好的是还能导出exe文件，就算演示电脑没安装也能用，不过在动画方面的功能少一些。
Autodesk RevitExtensions速博插件
结构及钢筋插件，能够扩展和提升软件功能；集成的Web服务，能够加强合作，支持可持续性设计。可靠的设计内容，例如能够丰富可视化和渲染功能的专用库和其他工具。做钢筋的基本都知道，但是有些功能不够完善有待提高。
呆猫幕墙插件
该插件包含了实用的图纸管理功能，涵盖了族管理、自动幕墙、房间装饰模型生成、CAD转Revit、房间图纸生成等，支持对族进行统一的管理、删除和更新等，同时还可以批量对图纸文件进行转换，是您制图的好帮手。私人大神团队出品，功能虽然不多，但是都是很实用，专门解决幕墙建模效率问题，一个小而美的程序。
当然了，千人有千面，同一款插件有人觉得好用至极，有人也会觉得鸡肋无比。但无论是族库类、设计类、翻模还是综合类，用你需要的就是最好的。
那么你正在使用哪些插件呢？
手工创建族
1.画两个参考平面。
2.点击族类型，添加参数。
3.添加类型，为类型赋值。
4.创建拉伸截面，完成后，可以三维查看。
5.创建对齐，把拉伸曲线与参考平面对齐锁定，以便使用参数驱动。
6.切换到前视图Front把上下底面也对齐锁定。
7.创建标注，是在两个参照平面之间创建。
8.参数绑定
创建族最佳步骤：
您想要使用最佳实践来创建模板。
下列建议并不十分全面，但是其中很多建议可以帮助您提高效率和性能：
创建一个新的空白草图视图，用于打开和关闭项目。在保存并关闭您的项目前，请打开此视图并关闭其它打开的视图。这可以避免在启动时加载不使用的视图，释放RAM内存，提高速度。
不要向模板中加载过多的族。仅加载项目常用的族（例如，您最常用的窗与门），以此减小项目。
对于所有在您的项目中使用的族，设置其所有参数，如果您的公司使用注释记号，请为所有族定义注释记号。
不要包含过多墙类型。仅包括5-6种您的公司常用的类型即可。包括一些普通墙体，用于帮助概念设计。
为包括的所有墙体类型设置参数（例如，类型标记、防火等级等）。
设置一些您可以反复使用的图纸（例如一组标题图纸）。.通常，这类图纸在每个项目中都是一样的，所以这样做可以为图片、明细表等留下一些空间。同样的方法可以用于详图。
创建视图模板，在创建新的视图时，为您的项目设置标准。
加载新的标准标题栏。包括一或两个标题栏，用于效果图，加载标准施工文档标题栏。包括面向附录的标准标题栏。
设置您的标准明细表。使用所有您使用的标准创建房间、门、窗与五金器具明细表。获得您可以在项目中随时使用的明细表。
创建一些面向标准细节的草图视图，如您会经常在项目中使用的门或窗的细节图。
如果您经常进行翻新项目，设置阶段并进行图形替换。不要让用户随后做这些工作。
使用文件菜单中的传递项目标准命令，在模板间比较和导入图元。
在开始新项目前，升级您的模板为最新的Revit格式。
免费Revit教学视频。
最近有几位工程师咨询关于Revit模型如何导入Gen软件的问题。话不多说，直接上！干！货！！！
首先，我们要在电脑中安装revit和Gen的模型接口插件，在midasGen安装目录下，寻找“midaslinkforRevitStructure”文件夹，选择与Revit版本对应的插件安装。【注意：安装插件要在默认C盘目录下，否则可能在导入模型时找不到所需组件】。
插件安装好以后，我们打开Revit模型，这期我们找了一个简单的框剪核心筒结构模型作为案例。
我们点击Revit标题菜单中的【附加模块】-【外部工具】-【SendmodeltomidasGen】，我们可以在弹出的对话框中，做出一些设置。
第一栏【ChooseFiles】是选择文件，RevitModel是指需要导入的Revit模型，此默认设置为用户当前模型，不做修改。GenModel是指转换后将要生成的Gen模型目录，默认是与Revit模型相同目录。
第二栏【ElementSize】是选择单元划分的尺寸，Revit有些构件导入Gen后，软件会进行自动的网格划分，这里是选择网格划分的尺寸。
第三栏【ExportTarget】是选择导入模型的范围，【All】指的是将全部模型导入，第二个选项是导入仅在Revit窗口中显示的构件。
第四栏【Unit】是选择单位
第五栏【Sectionmapping】指的是映射功能，即Revit中的构件尺寸等属性导入Gen后，对应哪些属性。这里我们一般选择【Autosearch】，勾选第一个选项。
第六栏【MaterialMapping】指材料映射，即Revit中的材料对应Gen中的材料，这里我们一般不做修改。
点击【send】，有时会弹出错误提示，这个提示的意思是，部分构件尺寸的映射在Gen中无法找到，这里我们需要自己定义。
点击【DefineSectionmapping】按钮，选择【UserTypeSection】，选择Revit构件尺寸对应的Gen模型尺寸，即可将同类型的映射问题批量修改。
映射问题修正后，点击【continue】，即可完成模型信息文件的输出，输出的格式为MGT格式。
模型导入的方法很简单，在midasGen中选择文件-导入-导入MGT文件。
但有的时候我们发现导入失败，在命令信息里面提示报错。错误的类型很多情况都是【材料名称输入的文字数为16字节】。也就是说，在Revit中的材料名称字数太多，需要在原模型中进行修改。
这里教给大家一个简单的方法来调整：我们发现MGT文件是可以打开的，打开后是一大串代码，这些代码数据就记录了我们的模型信息。首先我们找到软件报错的行数，比如本例中，是在第394行。
这里我们可以发现，从386行开始记录的是材料【Material】信息，每行数据的第三个逗号后代表材料的名称【MNAME】，很明显，【USER_混凝土，现场浇筑灰色】这一串名称超过了16字节，我们把它修改为【混凝土】。注意：这里的逗号分隔都是英文标点。
修改后保存，模型就可以顺利导入啦！
免费Revit教学视频。
Revit创建“柱”非常简单，但是许多人并没有分得清楚关于“柱”的这些工具区别。“建筑柱”和“结构柱”有什么区别？为什么在创建“结构柱”是经常会有软件提示警告？看完这节分享你将不再迷惑！
如果你有应用上的课题需求，请联系我们，我们会安排相应的教程上线。
01、“建筑柱”和“结构柱”的区别
结构柱：这个类型的柱主要是用来创建具有承重功能的竖向结构柱。
建筑柱：两种情况下使用建筑柱。一是创建装饰柱图元（如罗马柱），二是创建结构柱的装饰外皮。建筑柱有一个很重要的特性就是它会继承相邻图元的材质，应用好这一属性，为项目表达带来很多便利。
在实际项目BIM实施中，结构柱是几乎都要使用，而建筑柱却似乎可有可无，所以要酌情使用。
02、载入“结构柱”族
当需要添加结构柱族到项目中来使用时，应该优先考虑默认的Autodesk安装包自带的结构柱族。通过“插入》载入族”功能，打开结构柱文件夹，选择你需要的结构柱族并打开，将会弹出选择族类型窗口，可以使用“Ctrl+点选”选择多个类型，也可以使用“Ctrl+A”选择全部类型，点击“确定”就将选中的结构柱类型载入到项目环境直接使用了。
03、采用高度方式放置“结构柱”
Revit的创建结构柱的工具出现在“建筑”和“结构”功能标签集，这点设置的确让人觉得不严谨。
创建结构柱记得选择“按高度”放置选项：在创建结构柱时默认的“按深度”放置方式，如果工作视图的视图深度参数设置不符合当前标高向下看的参数时，创建结构柱时，你将会被软件提示说“所创建的图元在当前视图无法显示，请调整相关设置”。在绘图区，你也可能看不到你的柱。
选择正确的顶部约束：当在平面视图创建柱时，柱底的默认参照是当前视图说对应的标高，意思就是说如果你在标高1的平面视图创建柱，则柱底的默认标高参照就是标高1，当在选项栏里选择放置方式为“按高度”，你就相应地要选择柱顶的参照标高为高于标高1的标高。关于柱底或顶部标高与参照标高的升/降偏差可以通过柱的实例属性参数“偏移”来调整。
启动创建柱命令后，在放置柱的位置点击鼠标就完成柱的创建，然后根据需要调整柱的参照标高偏移。
04、采用轴网交点批量创建“结构柱”
在需要大量创建柱，而且这些柱大都放置在轴网相交点时，我们可以使用“在轴网相交处”放置柱的功能。启动功能后，选择需要的轴网（这些轴网必须有相交），然后点击“完成”按钮，软件将会在刚才选择所有的轴网交点处创建柱。
05、“结构柱”默认随轴网移动
默认柱会随其所依附的轴网移动，除非解除这样属性。在选中柱实例情况下，在实例属性中可以看到该属性参数，勾除就可以完成解除“随轴网移动”约束。
这时我们移动轴网，柱将仍然留在原位不动。
06、视图显示精细程度与柱图元显示的影响
在视图的右下角，我们看到视图“精细程度”显示控制工具，通过精细程度的不同选用，柱族在创建时做了相应的设置，柱将会在不同的精细程度情况下显示不同的细致度。
你要特别注意的是在立面视图情况下，柱通常有可能显示成一根线，所以你要记得适当调整立面视图的精细程度。
07、设置柱截面填充为实体填充
在我们的出图标准里，结构柱的平面图显示是实体颜色填充（比如黑色），我们同样的可以对各视图中的结构柱截面显示填充图案进行更换设置，关于图元的外观显示等的设置除了材质设置以外，Revit提供了多种替换方式，我们这里用到的是临时的替换方法，虽然是临时的，但是它可以覆盖其他设置，成为设置权限最高的替换。这个替换就是在视图可见性设置界面，替换柱的界面填充图案。（更多设置技巧，请查看官方白皮书，具体项目应用，请联系我们哦！）
08、用“建筑柱”创建墙的竖向“条状突起”

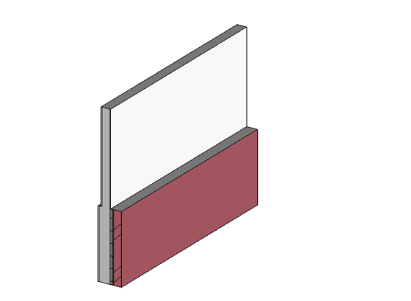

下面我们来试用一下建筑柱吧！在下面的例子里，我们为墙面创建一个矩形的竖向“条状突起”。启动建筑柱命令后，我们选择“矩形柱”类型，然后在墙上适当位置点击放置柱。
如你所见，该柱会自动清除墙面并融入墙体。
这时，如果我们把视图的精细程度调整为“精细”，你将可以看到建筑柱的材质与墙的材质将是一样的。出现材质继承时建筑柱的材质没有特殊设置，材质参数时默认的“<按类别>”。当材质别特殊定义为非默认的“<按类别>”时，柱将显示为自己独有的材质。
结语：柱是建筑构件元素中很重要的组成，组成简单，但是地位重要，所以我们要基于分享的知识点，更多的体会软件对柱的特性应用，从而获得解决实际项目问题的技巧。更多分享，请持续关注我们！
免费Revit教学视频。
文章来源：BIM便利店
单曲的分隔与摊平
上一个笔记完成了次龙骨的创建，接下来对面板按照龙骨分隔方式进行分隔，并进行拍平处理
成果预览

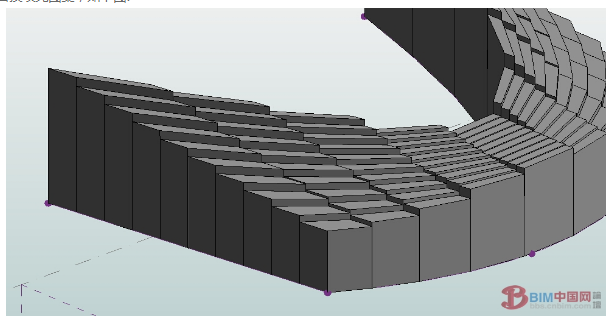

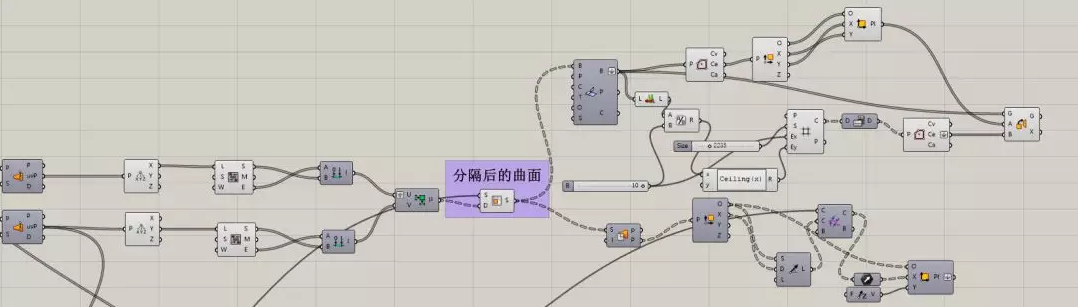

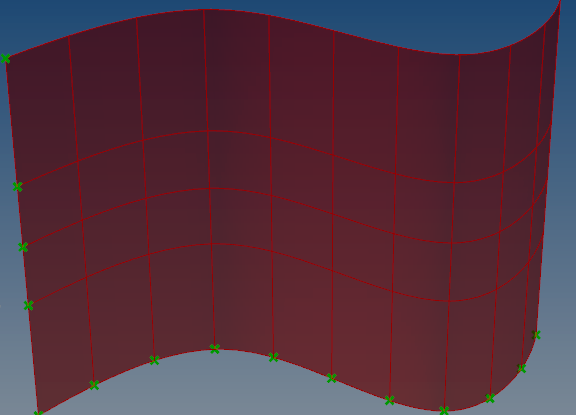

1.关于曲面的分割一般采取的做法是用区间，用UV线进行分割有时会产生意外的问题，主要是统一问题
2.利用之前UV方向的点，进行数据偏移能得到UV方向的区间，得到区间即可以分割曲面
3.曲面分割好后，就要考虑表达的问题，根据需要，可以将面板进行拍平，或将单曲面板转换到统一的平面上，进行后续操作：
第一种方式：直接将面板转换到XY工作平面

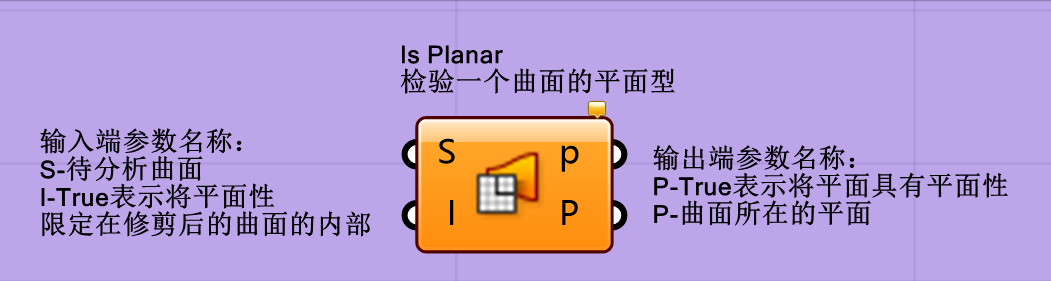

首先要考虑到曲面的曲率方向的问题，也就是面板的正反，想要移动后的面板与原曲面的方向排布一直，就要保证曲面的平面的统一，检查一下原曲面的工作平面：

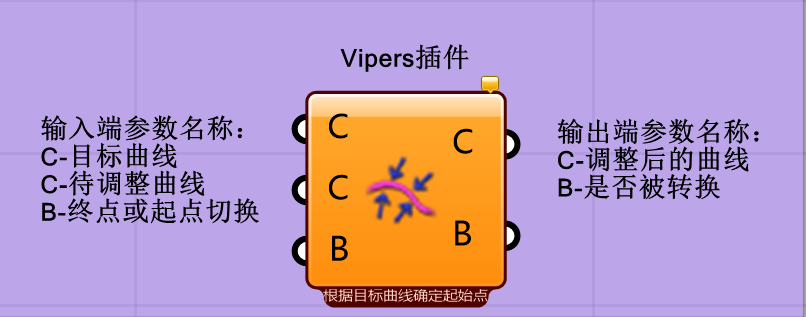

可以发现原曲面的工作平面方向不统一，需要做的就是统一这些曲面的工作平面，使其方向一致,思路：获取曲面的工作平面，利用工作平面的X方向画线，统一翻转曲线，这里自带的翻转运算器失败了，我用了插件，之后利用统一后的线重新构造工作平面
这样就可以利用前面讲过的物件转换运算器，对曲面进行平面的转换，排布位置和方向与原曲面是一致的
第二种方式：将曲面摊平到XY工作平面
由于是摊平处理，不需要考虑曲面方向，相对处理就简单了借助SEG插件Unroll
摊平后的曲面可能需要我们自行调整一下位置和方向，得到摊平后的曲面，可以对其进行标注、编号等。
小结：
1.曲面进行批量处理的时候，要考虑曲面的工作平面的XY方向，以及法线方向
2.曲面分割最好采用区间的方式
原创不易
转载请与我联系
免费Revit教学视频。

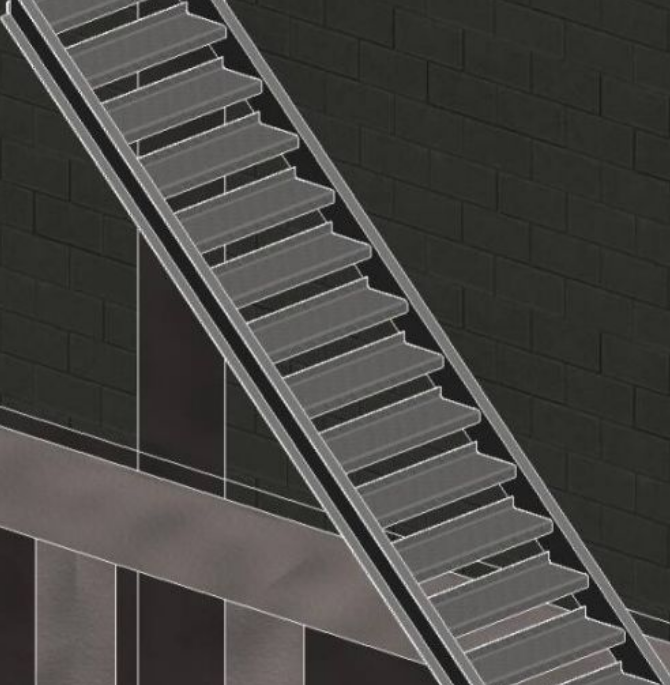

在建模过程中我们有时候需要建一些特殊的楼梯，如图所示就是一般的钢梯形状，但是Revit中并没有这种类型的楼梯，可以通过设置组合楼梯的参数来达到这种效果。

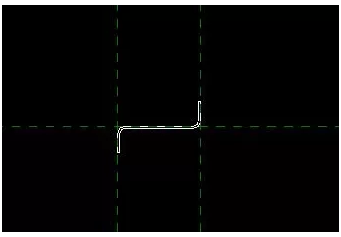

1.首先新建一个公制轮廓族，将需要的踏板截面轮廓绘制出来如图所示，并将其保存为合适的名字。
2.接着再新建一个轮廓族将梯边梁的轮廓绘制出来如图所示，并将其保存为合适的名字。
3.在需要创建楼梯的项目文件中将刚才绘制的轮廓族载入进来，新建一个组合楼梯，打开编辑类型复制一个新类型并重命名，然后打开梯段类型属性对话框，如图所示。
4.接着编辑梯段类型属性，给踏板材质、厚度等设置相应的值，踏板轮廓选择刚才绘制并载入的轮廓族，如图所示。取消梯面的勾选，保留踏板的勾选，然后点击确定。

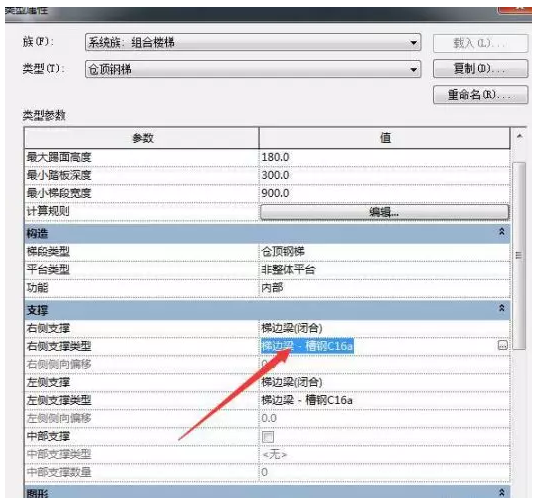

5.单击支撑位置（左、右），选择梯边梁，然后选择支撑类型，如图所示，进入梯边梁类型属性对话框。
6.添加材质，截面轮廓选择刚才绘制并载入的梯边梁轮廓族，平台结构深度需要根据实际楼梯位置进行调节。用同样的方式设置左侧支撑，点击两次确定后就可以绘制楼梯了。
画完楼梯后会发现梯梁和踏板的位置可能不是十分匹配，此时可以调整踏板和平台的深度以及轮廓族的轮廓位置，从而更好的匹配梯梁和踏板。
免费Revit教学视频。
在BIM三维绘图中，常常有一些含有多个重复图元的设备，比如百叶窗的窗格，对于该类构建我们可以采用阵列命令并添加参数的方式创建自适应族。
新建族，族模板选择公制常规模型，并绘制两个参照平面，添加“高度”参数。
绘制拉伸，并将其下边框锁定在底部参照平面。
选择修改选项卡-阵列-线性阵列，并设置属性栏“项目数：2，移动到：最后一个，保证成组关联处于选中状态。
将阵列上边框锁定到上参照平面。
选中阵列的数量标注，并在状态栏上“添加参数”，打开族参数对话框。
在参数对话框中设定名称“栅格数量“，设定分组为”其它“。打开族类型对话框看到刚才添加的高度和栅格数量两个参数，将数量参数公示栏输入”数量/50“，50即为阵列的栅格间距。
设定不同的高度数量，可以看到，栅格阵列随之自动变化。
免费Revit教学视频。
Navisworks是一款面向设计协调﹑碰撞检查、施工仿真的三维软件。作为3D模型的下游应用，该软件本身并无建模功能，核心功能分为整合模型、项目校审、三维漫游和碰撞检查。Navisworks兼容大多数主流三维设计软件，例如的PDMS/PDS、CadWorx，便于对不同专业3D模型的整合。另外，该软件具有价格优势，而且操作简单，使用方便。
Navisworks原生格式如图所示：
格式不同之处在于第三个字母，c=Cache缓存，f=File set文件夹，d=Document文档。
nwc文件是单张的纸质资料可以查看，但比较散乱，还容易丢。
nwf是文件夹，把散乱的nwc集合在在一起。
nwd文件就是你确定好这份文件可不做修改，那么装订好交给你的老板。
另外，Navisworks能够兼容其他的软件格式。我认为，BIM成立需要有有个良好的基础条件，即一个模型能够实现“多用”，或打破不同厂商软件的数据壁垒、数据可以交换（这点国外有一套IFC标准）。而Navisworks在这方面我觉得是极好好的，基本上兼容大部分的建模软件的文件格式。
文章来源：
柏慕联创【文/WAY1936】
报告参数属于实例参数的一种特殊类型，可用于从集合图形条件中提取值，然后在公式中报告此值或用作明细表参数。简单来说，报告参数就是一个实时测量工具，它能提取测量点之间的距离值，然后被运用到公式或明细表。
下面对报告参数的使用进行讲解，以帮助初学自适应的学者更好的理解和运用报告参数。

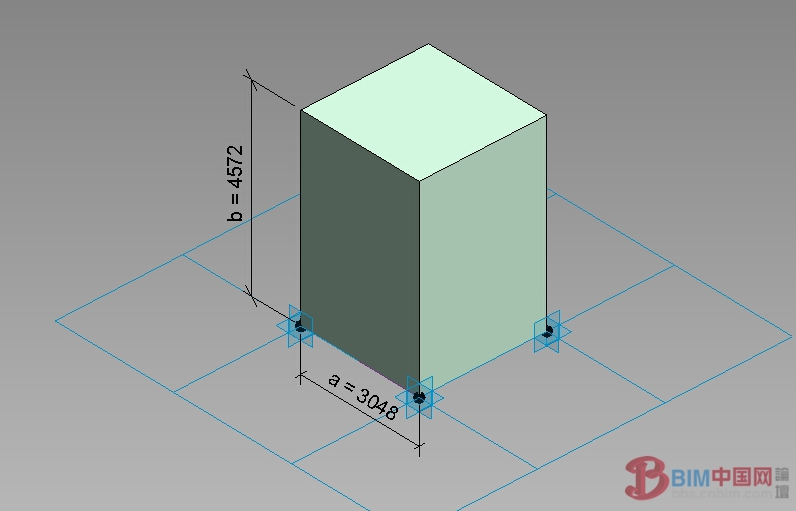

1、首先，新建一个【基于公制幕墙嵌板填充图案】，用样板中原有的正方形生成实体，标注底部一边的自适应点之间的距离a（报告参数），和生成长方体的高度b（实例参数），如下图所示；
2、然后打开族类型属性，在输入b=a*2，即长方体的高度等于底边两点距离的两倍。
3、新建概念体量，分隔表面，替换填充图案，如下图:
由于网格表面分隔的每边大小不等而又有一定渐变，所以生成的长方体的高度也会随之改变，于是就出现了渐变的效果。
免费Revit教学视频。
在如今的工程制图当中，我们需要经常给构件以及相应的族进行标注或注释来帮助其他人快速进行理解，下面就让我们一起来看看在Revit中要如何给构件做标注：
1、将模型转至三维视图，点击左下角视图锁定命令，将三维视图进行锁定。
2、锁定完成后，点击注释面板下标记命令即可对构件进行标记。
免费Revit教学视频。
来源丨益埃毕教育
在做管线优化的时候，除了处理管线之间的硬碰撞、检修空间等因素，还有管道的保温层也要注意。水管和风管都有可能有保温层，下面就以如何添加水管保温层为例。

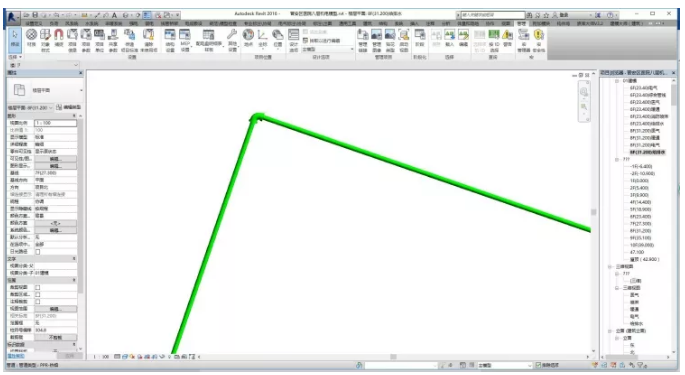

1、绘制一根管道，如下图

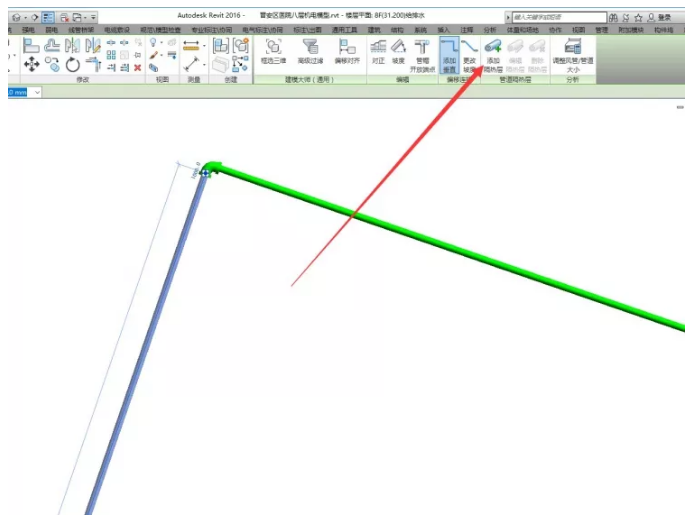

2、选中需要添加保温层的管道，点击修改中的添加隔热层，如下图
3、弹出添加窗口，之后选择保温层类型，如果没有遇到合适的点击编辑类型，进行新建材质，最后调整保温层厚度，添加完成，如下图
发现：管道变粗，添加成功，如下图
4、再次选中之后可以进行管道保温层编辑、删除等动作。
-END-
免费Revit教学视频。
大家在BIM实操的过程中总会遇到一些问题，今天小编针对这些问题给大家汇总出了解决方法，快来一起学习吧。
1、设置Revit项目备份数量
绘制好Revit项目后需要进行保存，但同时也会遇到一个问题，就是备份数量。我们每点击一次保存就会多一个备份模型，默认的有20备份文件，每次去删除都很麻烦，那怎么设置下备份数量呢？
1.首先我们保存一个项目，在弹出的保存位置对话框中找到文件类型后的“选项”按钮。
2.点击选项按钮，在弹出的文件保存选项对话框中将最大备份数改为合适的值。
建议大家将最大备份数改成3个，避免画错需要重新开始绘制。
2、修改标头类型
和小伙伴一起画图时可能会遇到这样的问题，同样的软件在打开绘制标高时，别人的标高符号是三角形的，而自己的标高符号是圆形的，怎么办？其实很简单，操作步骤如下：
1.首先我们进入到立面，选中一个标高。
2.点击编辑类型命令，在符号参数后，将“标高标头-圆：标头可见性”改为“上标高标头”，然后点击确定。
3.这样就将圆形标头换成了三角形标头
3、在幕墙上添加门窗
我们在Revit中绘制好幕墙网格和竖梃后，门窗还怎么添加呢？
1.首先绘制好幕墙
2.载入门窗嵌板族
3.选中要添加门的嵌板。点击属性栏中的下拉菜单，选中刚载入的门嵌板或窗嵌板。即可将该位置的嵌板换成门或窗。
内容来源于：网络
免费Revit教学视频。
想要系统性掌握BIM技能，不能只停留在理论知识上，实操也是关键一步。
拒绝纸上谈兵，提升操作技巧，从点滴开始积累。今天我们来学习Revit实操小技巧之门和窗的载入与放置。
门和窗的载入与放置
门和窗是建筑中最常用的构件。在Revit中门和窗都是可载入族。
在项目中放置门和窗之前，必须先将“门窗族”载入当前项目中。门和窗都是以墙为主体放置的图元，这种依赖于主体图元而存在的构件称为“基于主体的构件”，且在放置门、窗图元时会自动在墙上形成剪切洞口，不用在墙上再开洞口，本节将使用构件为项目“７Ｆ”(七层)标准层创建门窗。
(１)门窗属性和类型。单击功能区“建筑→门”命令，功能区显示“修改｜放置门”，如图1所示
图1修改｜放置门
提示：“属性”栏门和窗“底高度”区别:门的“底高度”基本是“０”，而窗的“底高度”是窗台高，所以在创建门窗时候需要注意查看一下“底高度”参数。
单击门“属性”栏中的“编辑类型”，打开门的“类型属性”对话框，如图2所示，其中可以载入族、复制新的类型。类型参数中常用来修改的基本参数是材质和尺寸标注，这些参数可以按照项目的需求进行修改。
图2门类型属性
(２)载入门窗族。如图３所示方法载入门窗族。
图3载入门窗族
(３)放置门、窗。接上小节模型，或打开“模型＼第三章＼建筑模型＼ＪＨＣ—２２＃Ａ—１.０(墙体)”模型，进入“Ａ—７Ｆ—１７.６００”楼层平面图，放置门、窗步骤如下:
１)在功能区单击“建筑→门”命令。
２)在门的“属性”栏下拉列表中选择对应ＣＡＤ底图上标记的门、窗标号的门族，此处以“铝木复合被动门＿单扇—ＢＭ１６２２”举例说明。
３)鼠标指针移到①轴线与?轴线相交的墙上，等鼠标指针由圆形禁止符号变为“小十字”之后单击该墙，在鼠标单击的位置生成一个门，然后再适当调整它的位置，使其与ＣＡＤ底图中标明的门的位置一致，如图4所示
图4放置门
提示：单击门上蓝色的翻转按钮(或者是<Spacebar>键)，更改门的方向。
４)因加气混凝土砌块墙外还有保温墙体，所以放置门、窗时，需结合剖面框对相对在内部的加气混凝土砌块墙进行开洞处理，可以使用“建筑→洞口→墙”来开洞，如图5所示
图5开洞
此命令下选中墙体，放置洞口的框，然后选中此框，可通过选中其边界上的“小三角”来调节到合适位置，按<ＥＳＣ>键退出即可，效果如图6~图8所示
图6放置洞口
图7洞口调整
图8洞口剪切完成
提示：放置窗的步骤与上面介绍的门步骤相同，但请注意窗在放置前需将底高度设置为“９００”
５)本层门窗放置完成。如图9所示
本层门窗放置完成
免费Revit教学视频。

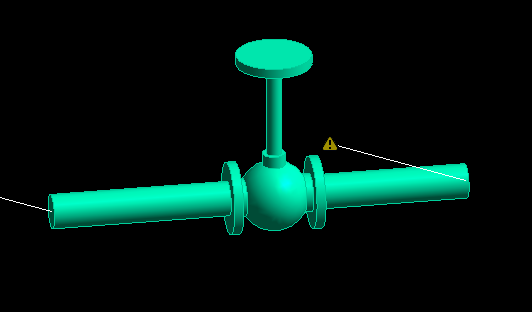

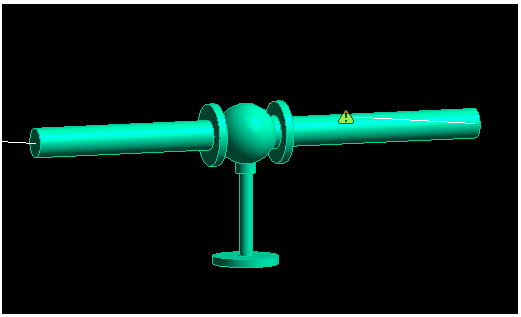

当我们在做项目时，会遇到这样的问题：放置一个阀门时，会发现其方向是倒置的，如图1所示。
图1
如果只是个别族有这种问题，单击旋转按钮即可，如果批量都是这种问题，挨个翻转岂不是很麻烦。

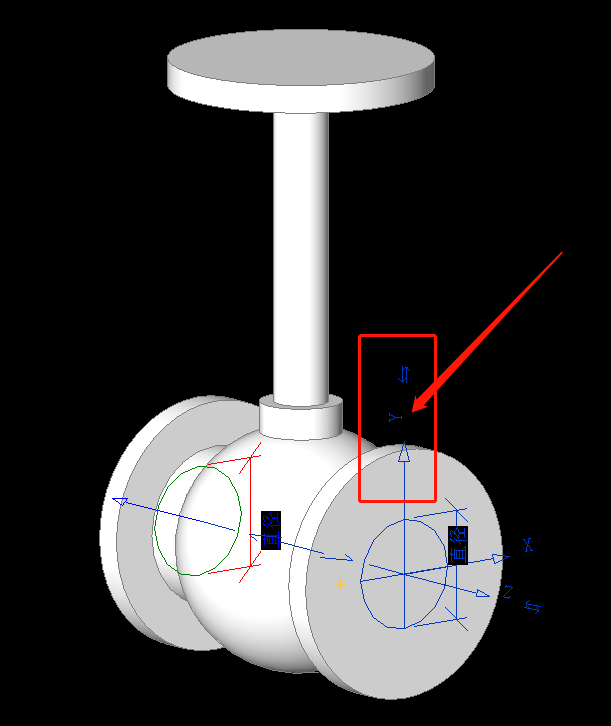

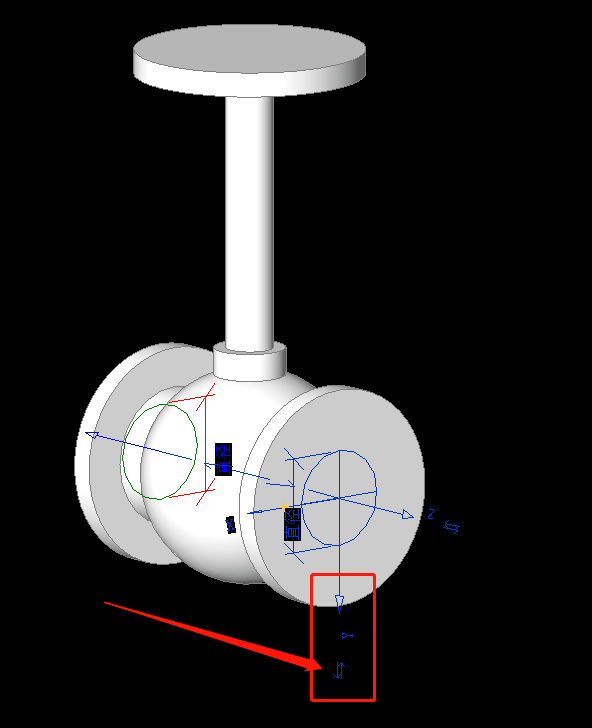

这里介绍一个从根本上解决的方法：双击族，进入编辑族界面，点击翻转命令，将其主连接件的Y轴方向修改为正值，如图2、3所示，然后重新载入项目中使用即可，如图4所示。
图2
图3
图4
注意：修改的一定是管道附件主连接件的Y轴方向。
编辑：邓承婷
审核：邓承婷
技术创新中心BIM中心
免费Revit教学视频。
文章来源：BIMproject
“首选连接类型”即支管连接到主管的连接方式，下面为大家介绍水暖电各专业管道首选连接类型的设置方法。
1.打开软件，在“系统”选项卡下点击“管道”，在绘图区域任意绘制一段管道，按键盘“ESC”键结束绘制，再次绘制管道，拾取到管道中心线，沿垂直方向绘制，此时管道自动生成三通连接件；
2.点选管道，在左侧实例属性栏点击“编辑类型”，进入“类型属性”对话框，找到“布管系统配置”进行编辑，在弹出的对话框找到“首选连接类型”；
3.点击下拉箭头可以选择该类型管道的默认连接方式（给排水专业管道主管、支管的连接一般都是各种样式的三通，没有接头的说法）；
（管道的所有连接件类型都在这里设置，包括：弯头、三通、四通、过渡件、活接头、管堵，管道连接件必须提前载入到项目中，再进入“类型属性”对话框设置）；
4.风管的“首选连接类型”设置方法跟给排水专业管道设置相同，但是风管有接头连接，当“接头”连接时，主管不会被打断，支管通过一个“接头”插入连接主管；
5.电缆桥架和线管的绘制并不像管道那样进行设置，任意绘制一段电缆桥架，并将其选中，打开“类型属性”对话框；此时并没有“布管系统配置”，而是直接对管件进行载入选择；
（Revit提供两种不同的电缆桥架形式：“带配件的电缆桥架”和“无配件的电缆桥架”。“无配件的电缆桥架”适用于设计中不明显区分配件的情况，它们是作为两种不同的系统族来实现的；“带配件的电缆桥架”在类型属性中的“管件”参数比“无配件的电缆桥架”多了“T形三通”和“交叉线”；电气线管也是一样的）。
（注：1.如果需要为一种类型设置多种管件，选中该类型所在的行，点击左边的绿色加号添加一行，下拉选择需要的管件；
2.为什么在相对应的下拉列表中能正确的显示对应的管件族呢？是因为制作族的时候在其“族类型和族参数”对话框中将“零件类型”选择了对应的类别；
3.在“布管系统配置”对话框中可以通过蓝色的上下箭头调整管件选用的优先级，排在最上面的管件作为默认管件）
免费Revit教学视频。
今天我的课程一个学员问，老师我的图形为什么粘贴不了，无法复制到剪贴板，怎么办？
出现这种问题的原因是他图纸用的很多块参照；
解决以上问题我们只需要输入copylink（复制链接）回车；
新建一个空白文档；
按ctrl+V粘贴过来；
然后选中需要复制的按ctrl+c；
在需要粘贴的图纸里按ctrl+v;
完，今天的技巧就分享到这，感谢阅读。
免费Revit教学视频。
问题：
当打开多个Revit模型时，Revit中显示以下错误消息：
虚拟内存-使用率高
当前Revit任务使用的内存比计算机可以有效支持的内存多。这可能会降低某些操作的速度。
消息可能会间歇性，并且由各种操作引起。
原因：
Revit使用的RAM比计算机可用的内存多。
解决方案：
要了解显示错误时使用的RAM大小，以及使用此RAM的应用程序执行以下操作：
1.重新启动系统。
2.在启动任何其他应用程序之前，请检查已用的RAM量（Ctrl+Shift+Esc>性能）。这将列出操作系统最初使用的RAM容量和以Windows开头的应用程序/服务。
3.打开除Revit之外需要使用的所有应用程序，并再次检查已用RAM的数量。这将显示其他应用程序占用了多少RAM。
4.打开Revit和相关模型，然后再次检查使用的RAM量。
5.出现警告消息时，再次检查正在使用的RAM量。
6.此外，检查Revit（在“进程”选项卡上）与其他应用程序相比使用的RAM量。
这样，在显示错误时，应能够更好地了解使用的RAM大小，以及哪些应用程序正在使用此RAM。
注意：在项目中工作所需的RAM容量是模型文件大小的20倍（如果有Revit链接，则还需考虑这些RAM）。
注意：某些可能有助于性能的操作包括：
1.退出并重新启动Revit。
2.打开文件时指定较少的工作集。
3.关闭未使用的窗口。
4.向计算机添加更多内存。
免费Revit教学视频。
AutodeskRevit拥有拥有很强大的建筑绘图功能，并且能够在绘制平面图的同时，进行三维的建模工作，因此，我们在使用AutodeskRevit绘图时，能够在绘图过程中，及时查看三维情况，从而把握整体的形态，在绘图时，三维模型最先建立的就是结构柱。
打开文件，选择柱下面的结构柱
设置参数，放置柱
点击右上角，在轴网处，点击鼠标左键，选中需要放置的区域（一定要从右下角开始选择）
放置完成，点击完成
再放一根斜柱，设置参数，放置斜柱
免费Revit教学视频。
文章来源：BIMWELL 夏筱年
来看具体的操作方式
1、昨天我们讲到新建<浏览器组织>以后的这两个界面是之后分享的重点。
2、在此之前我们需要先移步创建一个新的<项目参数>。
3、选择以后出现以下界面。
选择添加，创建新的参数，按照下图进行选择，大家也可以尝试选择不同的类型，进行观察。
4、新建以后我们会在<属性>中看到我们的新建，我们再同样新建一个<视图分类-子>。
5、最终我们得到的结果是这样。
免费Revit教学视频。
Q1:如果轴线不是单一线段，而是由多条线段组成，该怎样画？
当轴线不是由一段弧线或一段直线而是由多段线组成的折线时，不能直接点击轴网下的绘制线命令，要先点击旁边的“多段”按钮（如图28），进入多段线的编辑模式，再开始绘制。
注意此时的编辑模式为一个二维线条的绘制状态，绘制出的轴线为粉红色的实线段，绘制完成后需要单击完成（如图29），退出编辑模式。
此类轴线的功能与单线式轴线基本一致，只是在修改时，要比单线式轴线多一项“编辑草图”，需进入草图编辑界面，修改轴线形状或轨迹，完成后再退出即可。
Q2：Revit有类似AutoCAD的UCS（用户坐标）功能吗？
Revit可通过工作平面来实现类似AutoCAD中的UCS（用户坐标）功能。具体方法如下：
1)选择功能区：“工作平面>设置”；
2)在绘图区域选择工作平面：将光标移动到绘图区域上，高亮显示可用的工作平面。单击选择高亮显示的工作平面，如图21；
3)设置完成后，需要显示工作平面来检查工作平面设置的状态。单击功能区“工作平面>显示”，设置的工作平面将以青色显示，如图22；
设置好工作平面后，您可以在当前活动的工作平面上进行相关的工作，例如创建一个圆柱体，如图23。
免费Revit教学视频。
常规的机械设备，我们都是通过手动定位之后再进行风管或管道连接的。而有时候，某些设备需要放置在现有风管或管道上，像附件类对象一样自动匹配高度并打断风管或管道。那么，如何实现呢?
以风管为例。常规设备，我们在放置时直接拾取现有风管的中心线，可见其并未放置在风管高度，且未打断风管。
此时，我们打开此设备，首先选中连接件后，将两侧连接件进行链接。
正确链接的连接件之间会出现双向箭头，如上图所示。
之后，很重要的一步是将当前设备族的“零件类型”参数由“标准”更改为“插入”。
最后，还需注意连接件中心所在高度是否与当前族的参照标高重合，否则将会出现变高程连接。
最终载入项目后拾取风管中心线放置结果：
免费Revit教学视频。
在导入之后门窗表现为门窗框影响展示效果。所以今天我们重点讨论下导入后模型门窗调整的方法。
首先，我们先来看一下优化前后整体效果吧！
调整前
调整后
虽然广联达导入Revit变为为门窗洞口但是其构件属性和类型名称未改变，我们可以从这个方面入手解决问题。是不是有点看不懂？

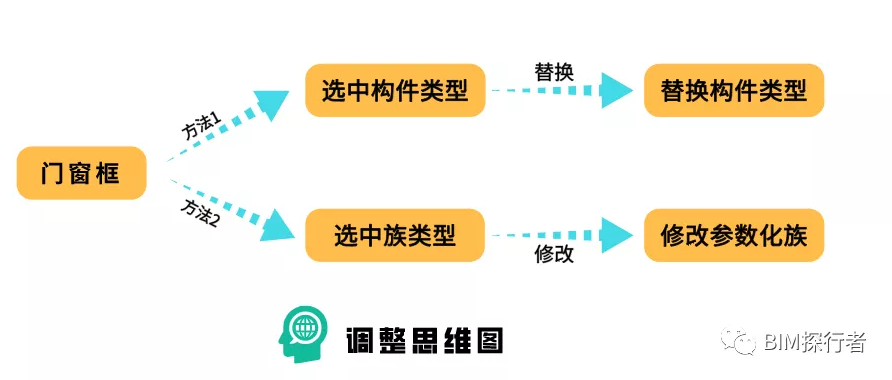

来上思路图！
一、利用Revit中选择替换功能修改

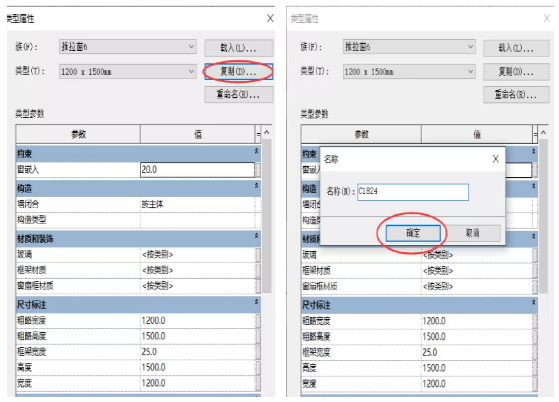

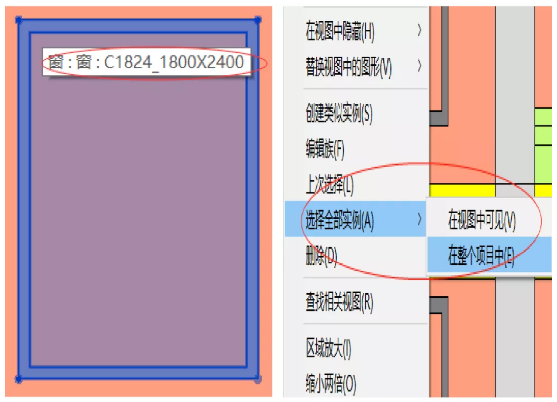

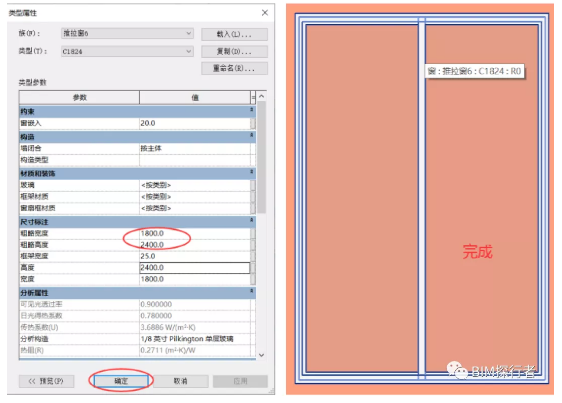

如C1824-1800*2400为双扇推拉窗，则载入相关推拉窗族，新建C1推拉窗并设置好相关参数。通过选择C1824窗框—右击—选择相关实例—整个项目—选择我们新建的C1824推拉窗。即可完成所以C1824窗的替换。
其他门窗也是以上操作不再重复介绍。此方法操作灵活多变，但是其为替换功能，我们一般修改主要门窗即可。
二、利用Revit构件族编辑方式修改
如C1824-1800*2400为双扇推拉窗，则载入相关推拉窗族，新建C1推拉窗并设置好相关参数。通过选择C1824窗框—右击—选择相关实例—整个项目—选择我们新建的C1824推拉窗。即可完成所以C1824窗的替换。
此方法最快，但是修改样式单一。
三、总结
大家可以两种方法结合在一起修改门窗，建议先使用方法2修改大部分门窗再用方法1做个别修改。Revit中族修改灵活多变，可根据实际选择合适的方法。

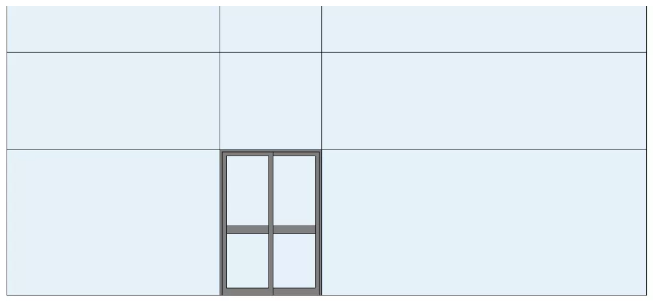

最后再给一点小建议：遇到门联窗、落地窗等样式多的窗形可以使用幕墙绘制哦！这样省去了很多建族的步骤，大家可以去试试，看效果如何吧！
参照平面巧绘斜墙

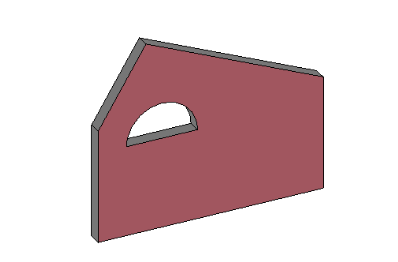

Revit里面墙的编辑有很多工具，例如叠层墙图1、弧形墙图2、或者异形墙图3；
图1
图2
图3

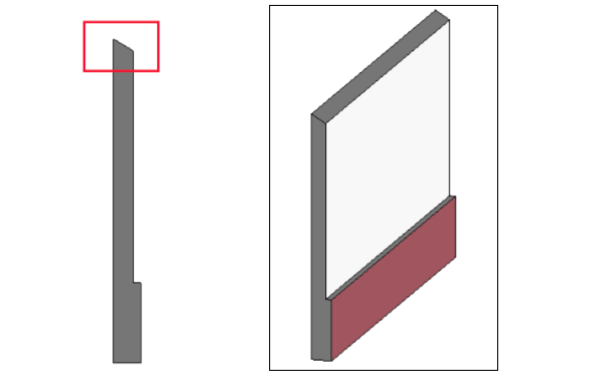

但这些大多都是编辑墙的平面形状，如果我们要墙顶斜，应该怎么处理呢？例如图4中的墙顶部是斜角。
图4
首先在平面绘制好墙体，然后来到里面视图，启动命令【工作平面】→【参照平面】，在立面绘制一个参照平面，绘制完成后点击墙体，启动【附着】命令，选择参照平面即可。如图5
图5
免费Revit教学视频。
