revit如何制作详图？Revit中如何快速创建门窗详图大样？

    文章来源：

    【柏慕联创BIM技术服务，文/胡林】

    问：在绘制施工图的时候，我们都需要绘制门窗的详图大样，当我们绘制好施工图后，开始要绘制大样详图，窗户和门的大样详图在revit中是不需要重新绘制的，可以应用到大样详图中。revit如何快速的出门窗详图?

    单击“视图”选项卡“创建”面板“图例”下的“图例”如图-1所示

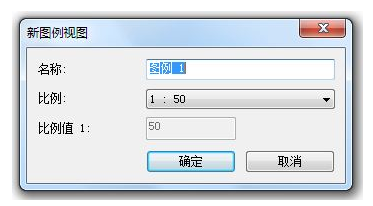

    名称和比例可以自己定义，如图-2所示。

    单击“注释”选项卡“详图”面板“构件”命令下的“图例构件”，如图-3所示。

    在“族”后面的选项栏中可以选择我们需要放置的详图构建，“视图”可以选择是平面剖面立面，并且我们可以更改主体长度。如图-1所示。

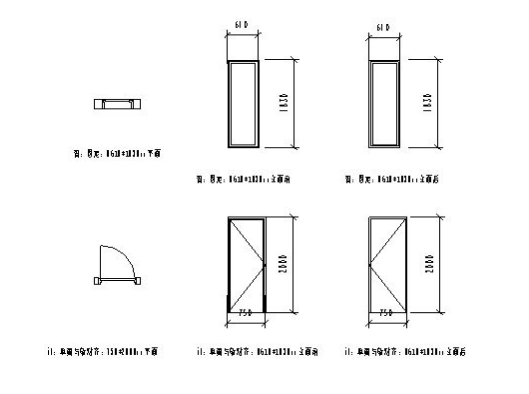

    我们就可以直接出门窗墙体等构建的详图大样，而不需要重新绘制。如图-5所示。

    同样：楼板、洁具、墙体等都可以使用相同的方法来创建详图大样。
