将建筑图元添加到建筑模型时，我们可以使用“洞口”工具在墙、楼板、天花板、屋顶、结构梁、支撑和结构柱上剪切洞口。
在剪切楼板、天花板或屋顶时，可以选择竖直剪切或垂直于表面进行剪切。我们还可以使用绘图工具来绘制复杂形状。
在墙上剪切洞口时，可以在直墙或弧形墙上绘制一个矩形洞口。（对于墙，只能创建矩形洞口。不能创建圆形或多边形形状。）

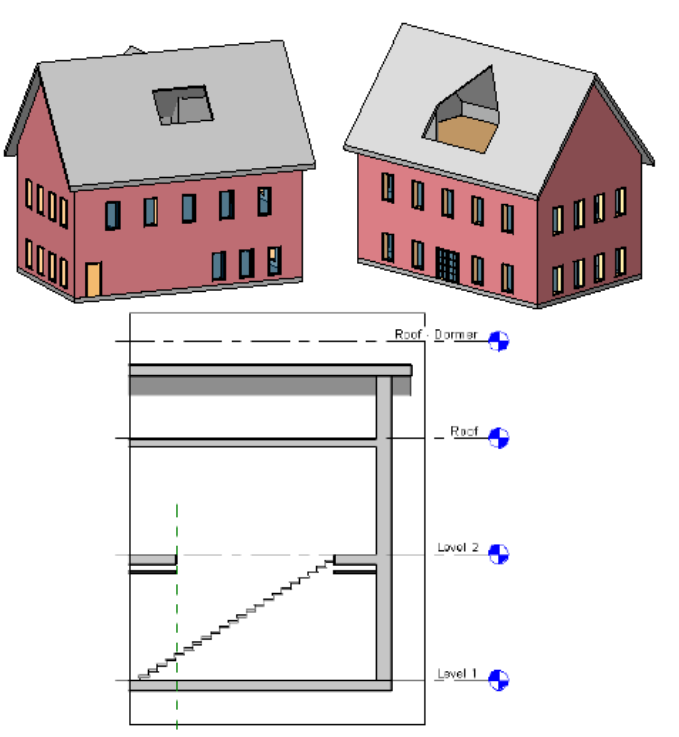

屋顶洞口、老虎窗以及贯穿楼板和天花板的楼梯洞口示例
在墙上剪切矩形洞口
使用“墙洞口”工具可以在直线墙或曲线墙上剪切矩形洞口。
在弧形墙中添加洞口
在墙上剪切矩形洞口
1.打开可访问作为洞口主体的墙的立面或剖面视图。
2.单击（墙洞口）。
在哪里？
“建筑”选项卡→“洞口”面板→（墙洞口）
“结构”选项卡→“洞口”面板→（墙洞口）
3.选择将作为洞口主体的墙。
4.绘制一个矩形洞口。
待指定了洞口的最后一点之后，将显示此洞口。

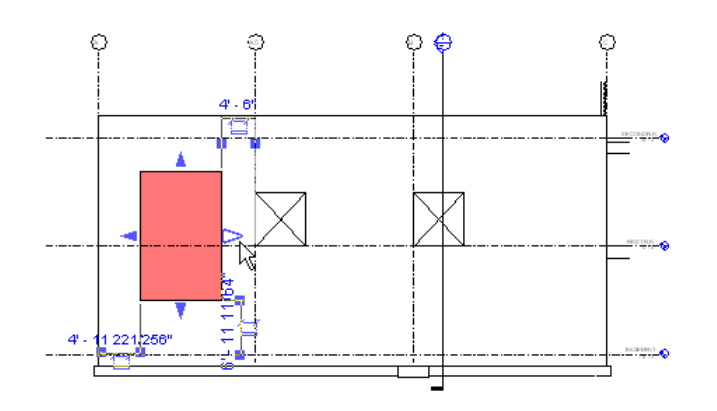

5.要修改洞口，请单击“修改”，然后选择洞口。
可以使用拖曳控制柄修改洞口的尺寸和位置。也可以将洞口拖曳到同一面墙上的新位置，然后为洞口添加尺寸标注。
修改选定洞口
创建开槽洞口的步骤
1.打开可从中访问作为洞口主体的墙的平面视图。
2.单击“建筑”选项卡→“构建”面板→“构件”下拉列表→（构件）。
3.在“修改|放置构件”选项卡上，单击“载入族”。
4.在“载入族”对话框中，浏览到“洞口”文件夹，选择PassageOpening-Cased.rfa（英制）或M_PassageOpening-Cased.rfa（公制），然后单击“打开”。
5.在绘图区域中单击以在墙中放置洞口。
在楼板、屋顶或天花板中剪切洞口

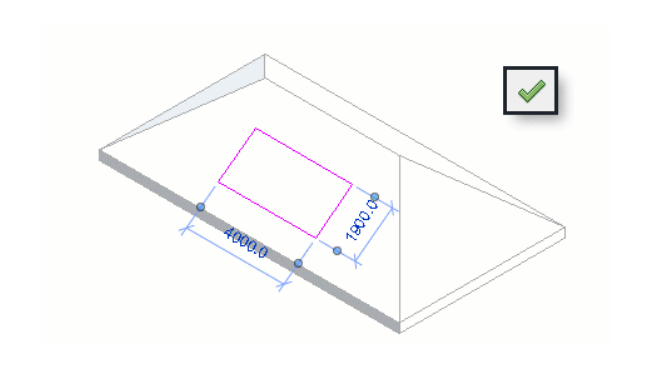

使用任一“洞口”工具在楼板、屋顶或天花板上剪切垂直洞口（例如用于安放烟囱）。可以在这些图元的面剪切洞口，也可以选择整个图元进行垂直剪切。
1.单击（按面）或（垂直）。

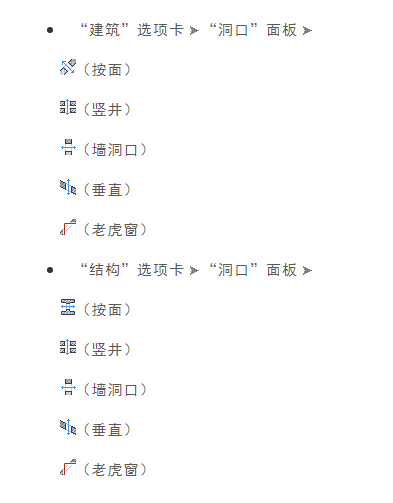

“建筑”选项卡→“洞口”面板
“结构”选项卡→“洞口”面板
如果希望洞口垂直于所选的面，需要使用“面洞口”选项。如果希望洞口垂直于某个标高，需要使用“垂直”选项。
2.如果选择了“按面”，则在楼板、天花板或屋顶中选择一个面。如果选择了“垂直”，则选择整个图元。然后，Revit将进入草图模式，可以在此模式下创建任意形状的洞口。
3.单击“完成洞口”。
剪切竖井洞口
使用“竖井”工具可以放置跨越整个建筑高度（或者跨越选定标高）的洞口，洞口同时贯穿屋顶、楼板或天花板的表面。
1.单击“建筑”选项卡→“洞口”面板→（竖井）。
2.通过绘制线或拾取墙来绘制竖井洞口。
通常，我们会希望在主体图元上绘制竖井，例如在平面视图中的楼板上。
默认情况下，竖井的墙底定位标高是当前激活的平面视图的标高。例如，如果在楼板或天花板平面启动“竖井洞口”工具，则默认墙底定位标高为当前标高。如果在剖面视图或立面视图中启动该工具，则默认墙底定位标高为“转到视图”对话框中选定的平面视图的标高。
3.如果需要，可将符号线添加到洞口。
4.绘制完竖井后，单击“完成洞口”。
带符号线的竖井洞口
5.要调整洞口剪切的标高，请选择洞口，然后在“属性”选项板上进行下列调整：
为“墙底定位标高”指定竖井起点的标高。
为“墙顶定位标高”指定竖井终点的标高。
6.单击“Apply”。
竖井将穿过所有中间标高，并且在这些标高上都可见。如果在任意标高上移动竖井，则它将在所有标高上移动。符号线也在所有标高上都可见。

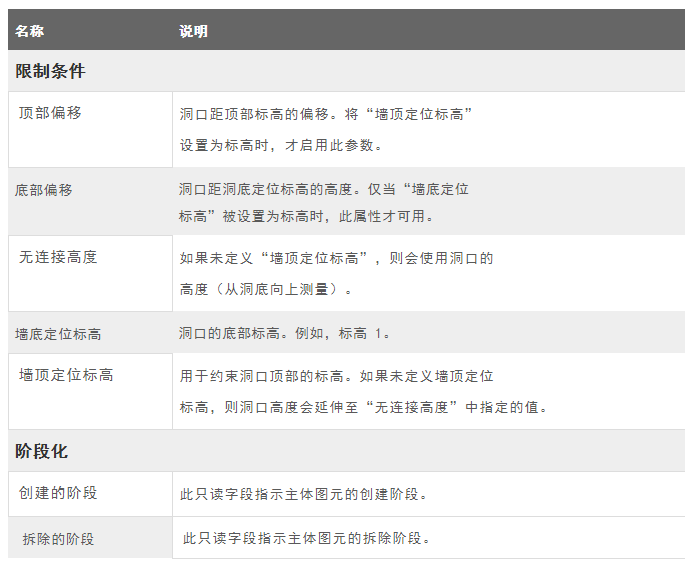

洞口实例属性
修改实例属性来修改洞口的偏移、限制条件和其他属性。
若要修改实例属性，需要在“属性”选项板上选择图元并修改其属性。
