    巧换外观颜色-过滤器

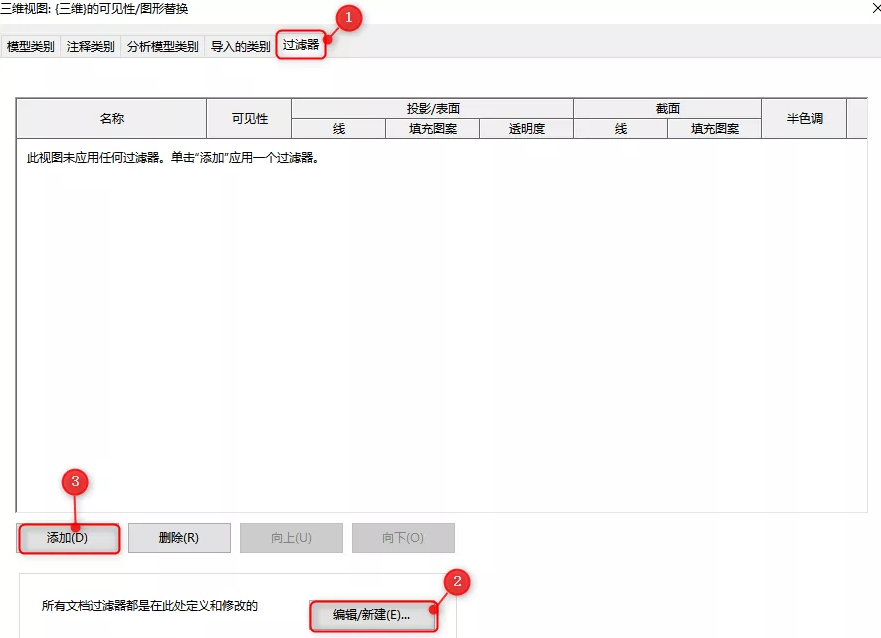

    同样以系统墙为例,进入到“可见性/图形替换”对话框,选择“过滤器”,如图1所示:

    (图1)

    ①过滤器;

    ②编辑新建:新建过滤器;

    ③添加:添加新建的过滤器。

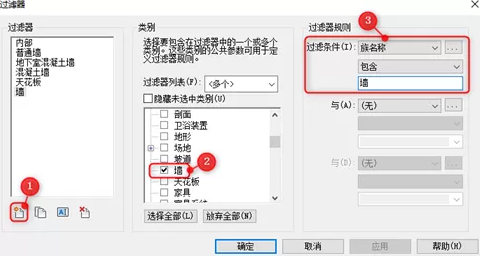

    点击“编辑新建”,进入到新建过滤器对话框,如图2所示:

    (图2)

    ①:新建墙过滤器;

    ②:选择墙类别;

    ③:根据所需设置过滤条件。

    新建完成后,点击确定,回到过滤器对话框中,点击添加,进入到“添加过滤器”对话框,如图3所示:

    (图3)

    ①选择新建的过滤器:墙

    ②编辑/新建:进入到过滤器对话框,在这里可以对过滤器进行编辑、新建。

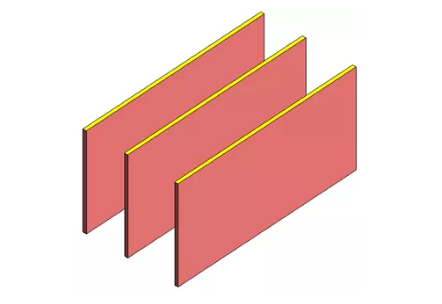

    点击确定,过滤器添加完成,投影表面、截面,同上章节设置相同,设置完成,如图4所示:

    (图4)
