    我们在平时绘制项目BIM模型的时候,常常要在revit的MEP里建立好暖通、给排水、电气的管道参数,这是非常重要的一步。

    如果每次新建项目都要重新建立一次系统参数,将会有重复做工的麻烦,今天我来教大家如何在新项目里,沿用以前做好的项目的系统参数。

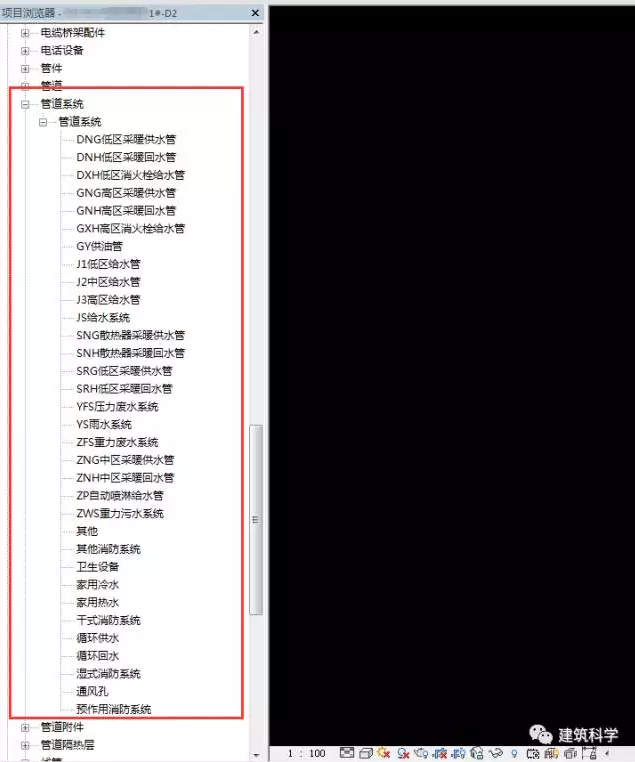

    图(1)

    如图(1)是现在新建的项目参数,图(2)则是以前做的项目的参数模板。

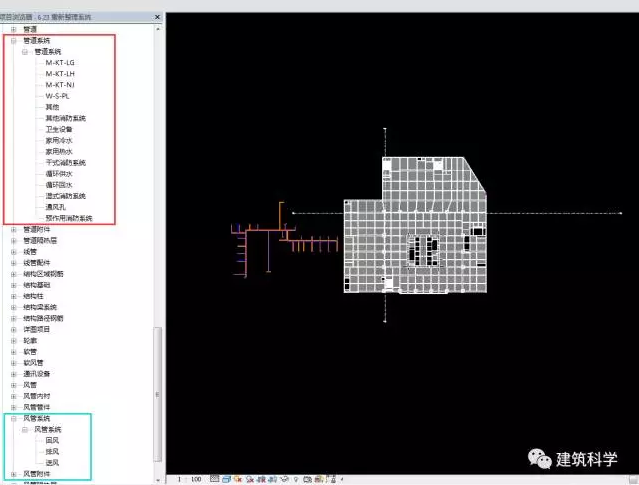

    图(2)

    我们现在需要把图(2)的项目参数模板,嵌套到图(1)项目去作为沿用。

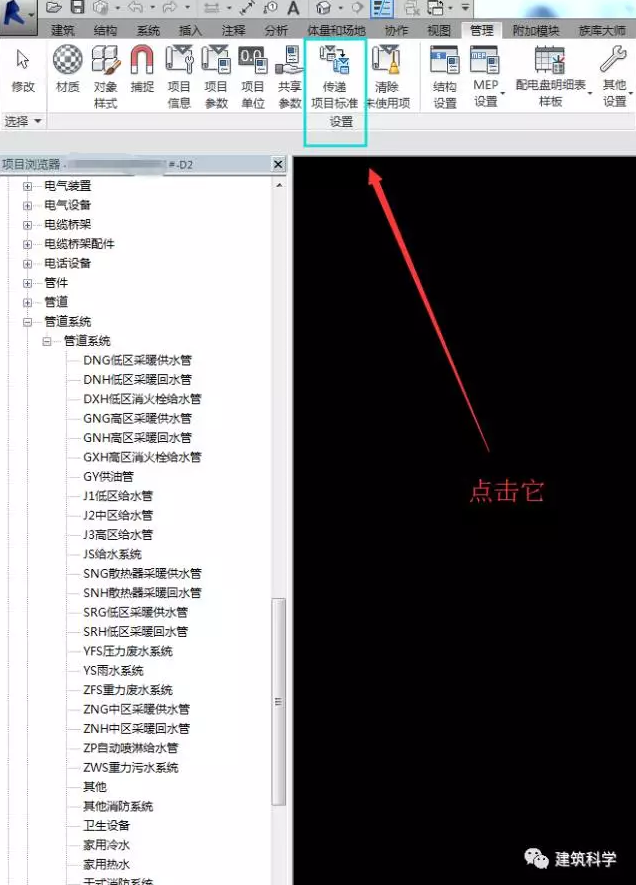

    步骤一:点击图(1)项目的传递项目标准设置

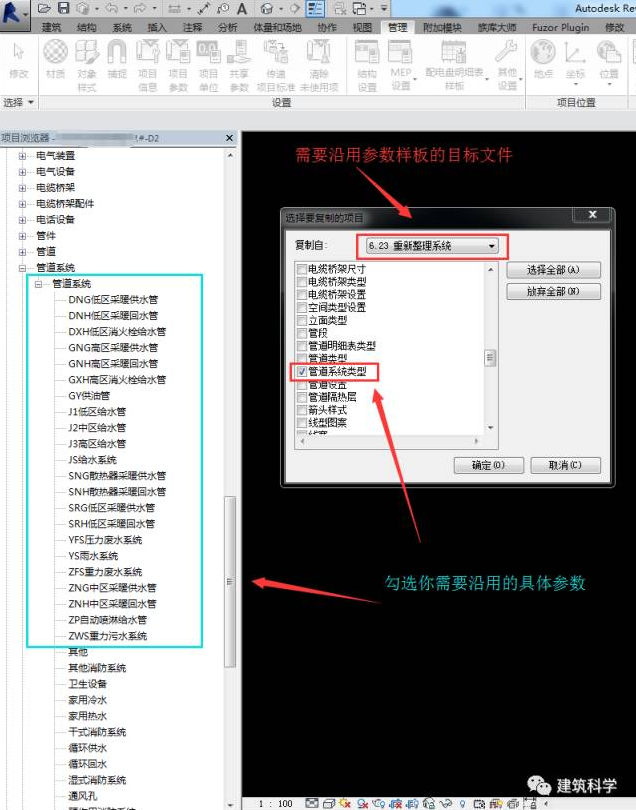

    步骤二:勾选你需要传递的项目参数,选择目标文件

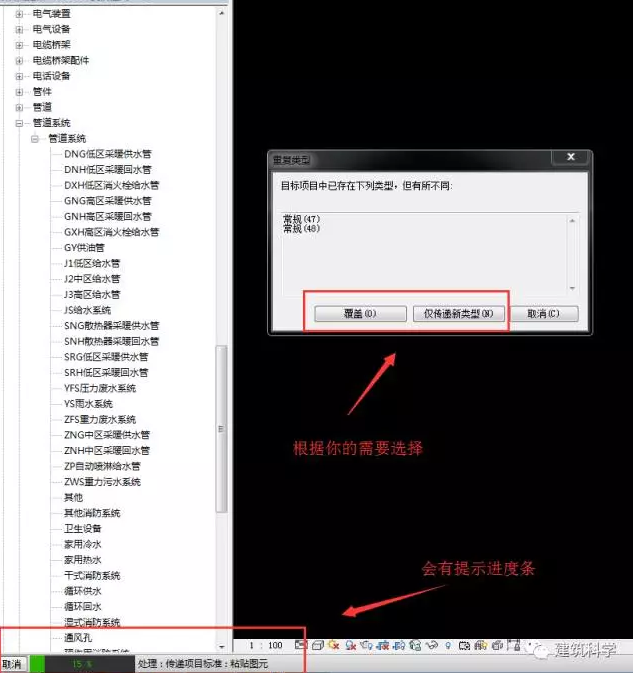

    点击确定以后会出现↓

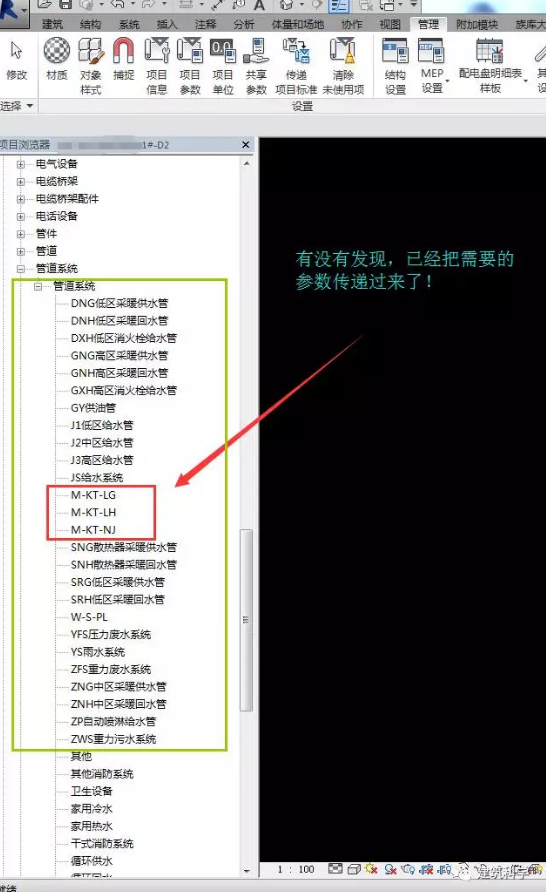

    这个方法是不是很便捷呢?除了传递管道系统参数,其它如过滤器等等也是可以通过此方法传递的。

    划重点:在新建项目BIM的时候,做好最关键的两步,一是建立管道系统参数,二是建好过滤器,那么你离做好项目的BIM模型就不远啦!
