Revit如何设置楼层标高?如何利用REVIT技巧快速设置楼层标高

image_print阅读模式

    我们在绘制标高时希望它以1F、2F、3F……进行自动排序

    但是实际中我们将样板文件中的标高设置为1F后

    在新建的项目中进行标高绘制时变成了1G,1H,

    01、Revit软件的自动命名方式

    在Revit中,软件自动以最后一个字符作为编号递增依据

    如在轴线生成时按照字母顺序和自然数顺序进行轴号排列,

    所以我们在样板文件中如果设置标高为1F

    则在进入项目后它将以1G、1H进行递增。

    02、如何快速生成

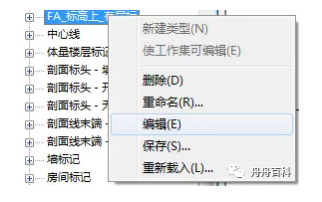

    首先在项目浏览器中找到需要修改的标头族(如图-3所示)

    进入族编辑

    选择名称然后在修改标签选项卡下点击编辑标签,弹出的对话框后在后缀一栏中输入大写F(如图-4所示)点击确定。

    载入到项目中

    标高进行复制或阵列的时候标高的名称将会按照1F、2F、3F的顺序依次复制或阵列
