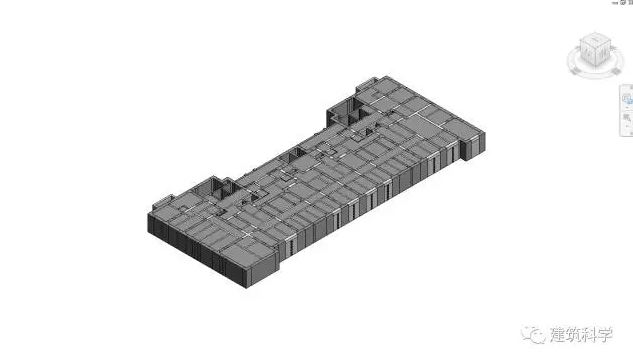

    今天给大家介绍一个可以提升Revit建模的方法,大家用Revit作图的时候往往建的构件多了,会发现各个构件已经不能很好的区分,尤其是在着色模式,梁柱板的材质是一样的时候,这时候我们就需要分别给各个构件赋予一种颜色,以提升我们的绘图的正确率跟效率。

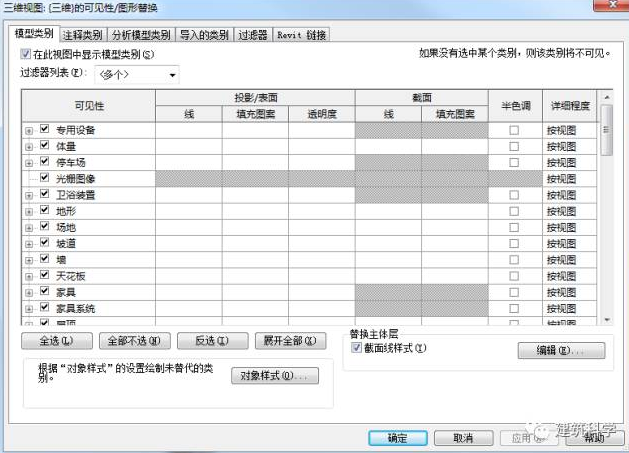

    首先我们打开过滤器(“VV”)

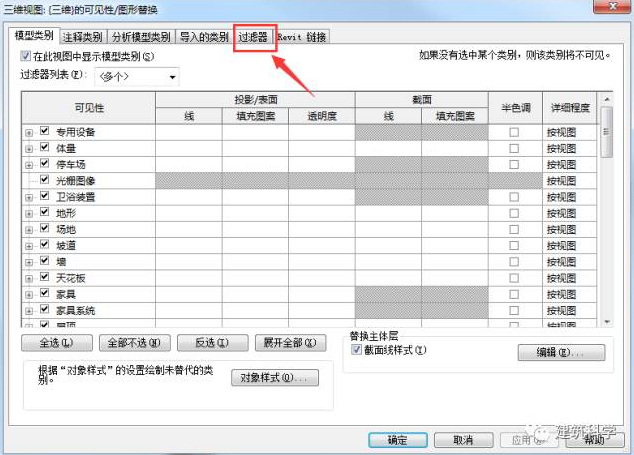

    选中“过滤器”这栏

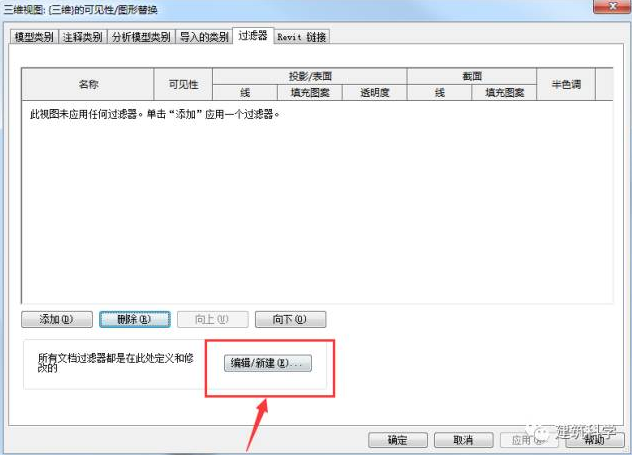

    编辑新建过滤器

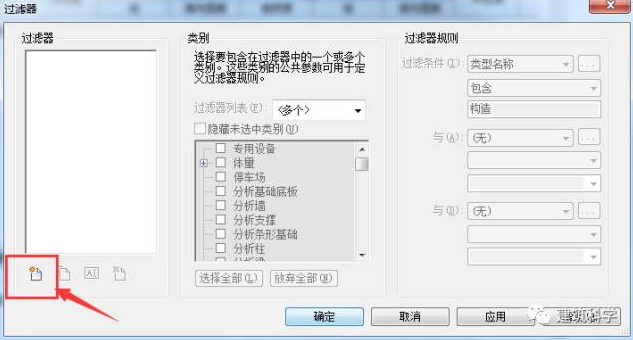

    新建一个过滤器

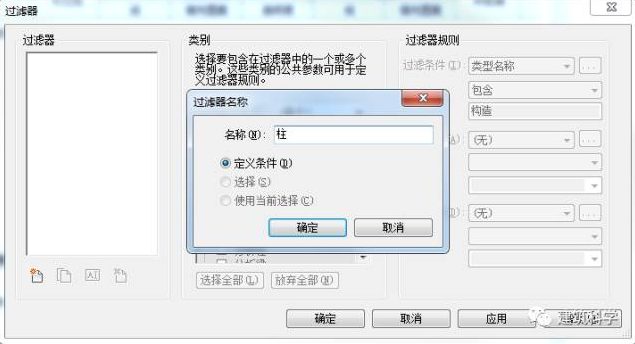

    给过滤器一个新的命名

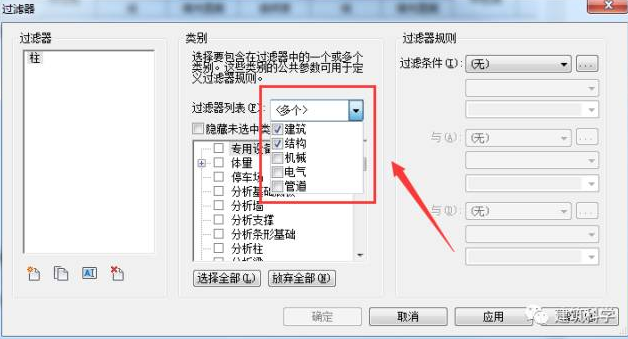

    根据需做过滤器的构件归属,选择范围,例如我们要创建“柱”过滤器,则我们需勾选上“建筑”跟“结构

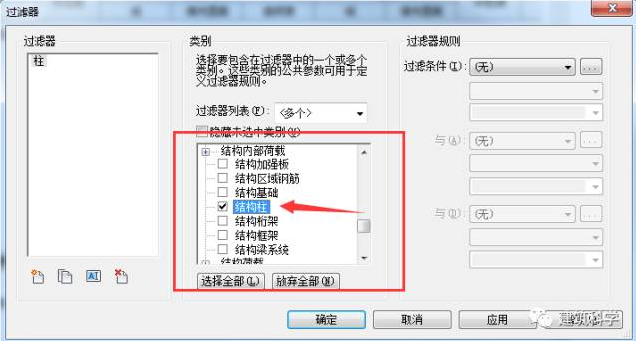

    选中“结构柱”

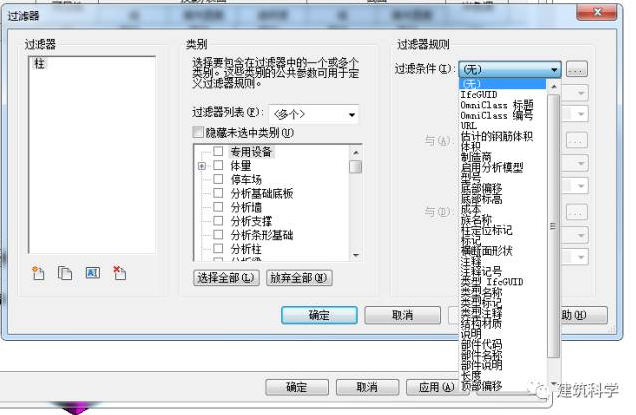

    右侧的过滤规则可以给柱子的过滤条件进行更细致的划分,例如“L型柱红色”,“T型柱黄色”等等,这里我们就介绍下把所以的柱构件进行着色,直接点击确定。

    回到过滤器主界面,填充图案一栏,点击替换

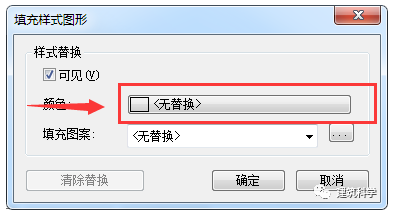

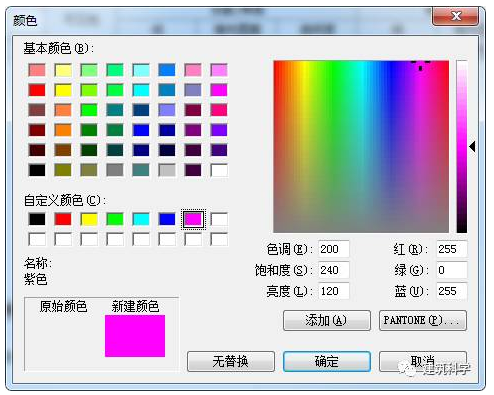

    颜色,跟填充图案分别选择

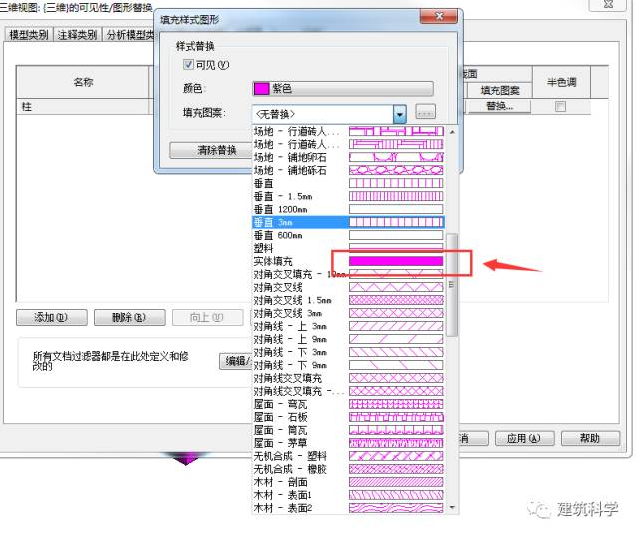

    填充图案,我们选择实心填充

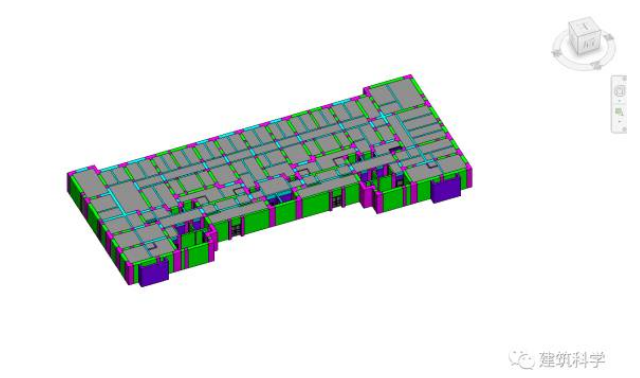

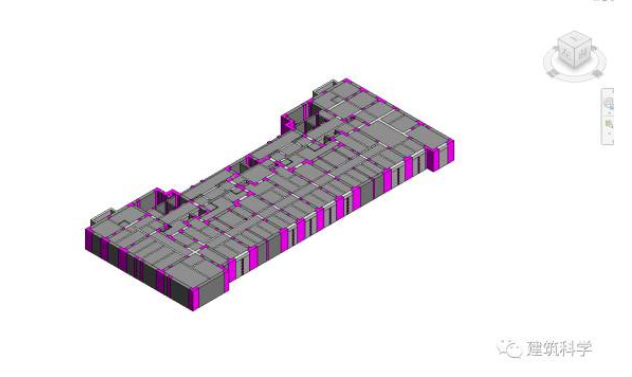

    这样,我们就完成了柱子通过过滤器上色的操作

    这样大家进行建模的时候是不是就更加直观,高效了呢?
