revit怎么关cad视图?Revit中如何关闭已导入的CAD图纸中不需要的图层?

image_print阅读模式

    文章来源:

    【第103期,文/王文黎】

    对于这个问题相信大家都已经有了自己的解决办法,有的同仁们在CAD图纸还没有导入Revit中时就对要导入的图纸进行了处理,删除了不需要的图层保留需要的图层,这也是个好方法。但是,像我这种懒人就懒得处理了,导入Revit中在处理,我的方法是这样的:

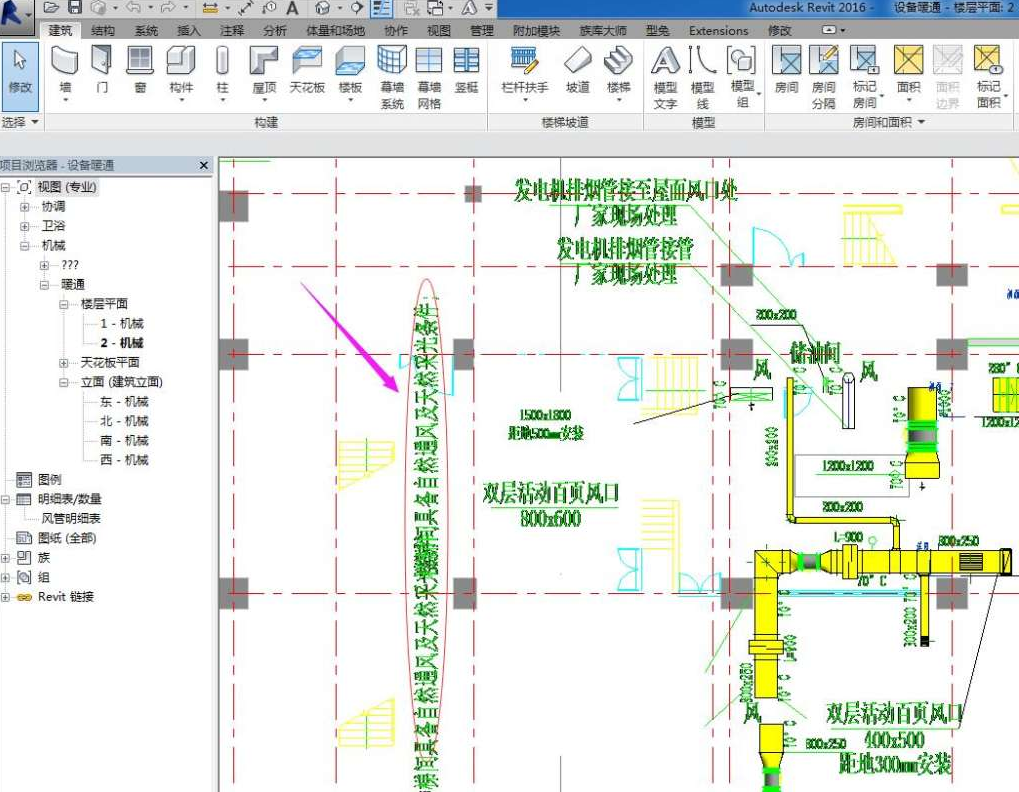

    如图1所示我要关闭图1中标记的CAD图层,首先选中导入的CAD图纸:

    图1

    此图纸如图2所,选中的图纸会高亮显,单击“修改|t3dwg”选项卡中的

    图2

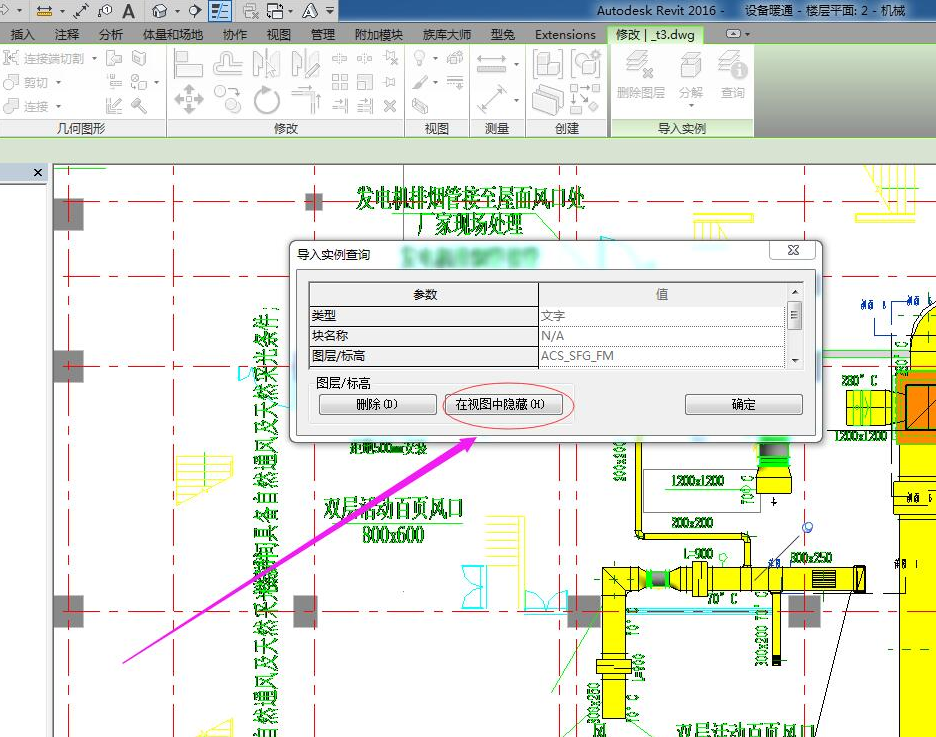

    “查询”激活查询功能这时光标就可以选中CAD图纸图层了,选择你需要关闭的图层单击就会出现如图3所示对话框,单击对话框中“在视图中隐藏”即可关闭你不需要的CAD图层了。

    图3

    我的方法有个前提条件那就是工程师的在制图时图层设置比较规范时使用方便,如果图层设置不规范时,推荐使用文章开始时说的方法。
