1、按照制作等径T型三通的方法创建出三通模型；
对于查找表格文档选用“M_Tee-Flanged-GI-Class25”（示例），点击“族类型”对话框中“查找表格”下面的“管理”按钮，导入查找表格文档；公式中的系数可以按照规范做一定的修改；
2、放样绘制法兰模型；
先绘制四个竖直方向的参照平面，如下图，标注两个参照面到端点参照面的距离并添加实例参数标签，参数名称命名为“法兰厚度”；
点击“创建”选项卡下的“放样”命令，选择“绘制路径”并将路径的两个端点对齐锁定在法兰厚度所在的两个参照平面上，点击完成，然后编辑轮廓，在立面视图中绘制圆形轮廓标注圆形半径，并添加实例参数标签，参数名称命名为“法兰半径”，点选轮廓勾选“中心标记可见”将中心标记对齐锁定在竖直水平参照平面上，点击完成；同样的方法绘制出主管另一端的法兰；

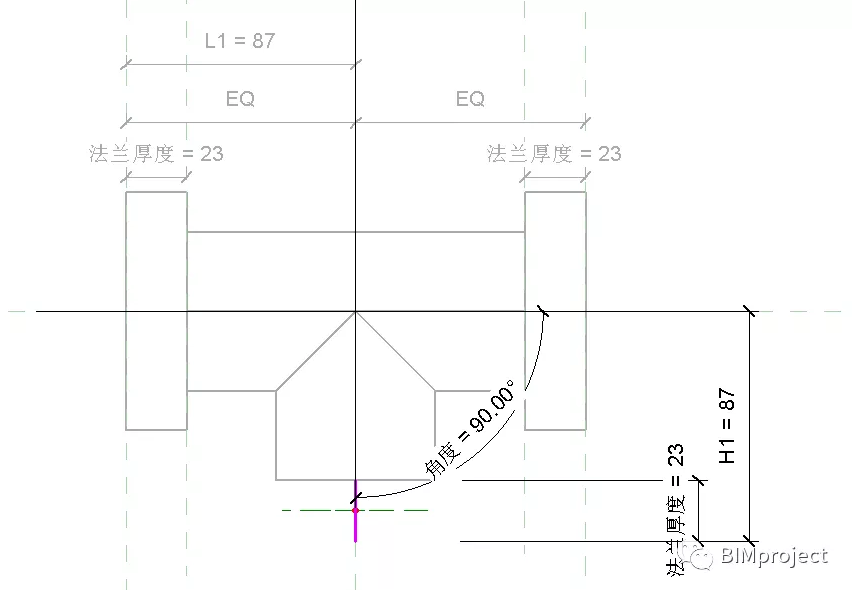

使用放样工具绘制出支管法兰路径，一端对齐锁定在支管末端处，将另一端到主管中心的距离进行标注并添加标签参数，（一定要标注到水平竖直参照线的交点）参数名称为“H1”；路径两个端点的距离也要进行标注并指定标签“法兰厚度”；使用角度尺寸标注该路径与主管中间的角度并指定标签“角度”；

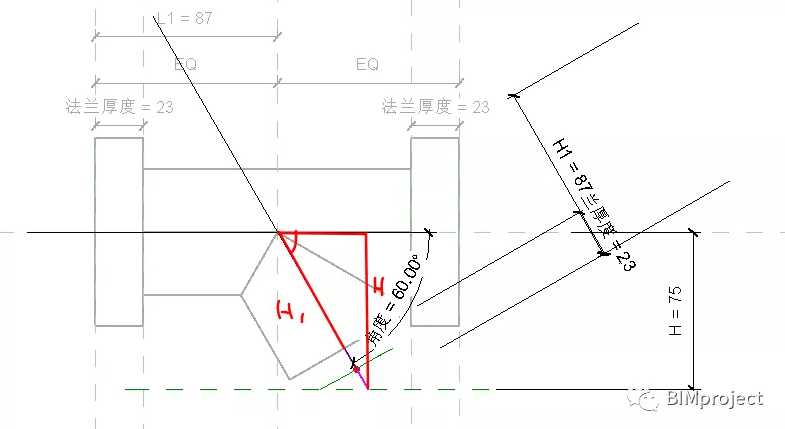

将角度值修改为60?，绘制水平参照面，将其到主管水平参照线的距离进行标注并添加标签参数“H”，由图可知，H=H1*sin(角度)、把路径末端对齐锁定到该参照面；H1=端点到中心距离修正+法兰厚度，在族类型对话框添加相应公式；

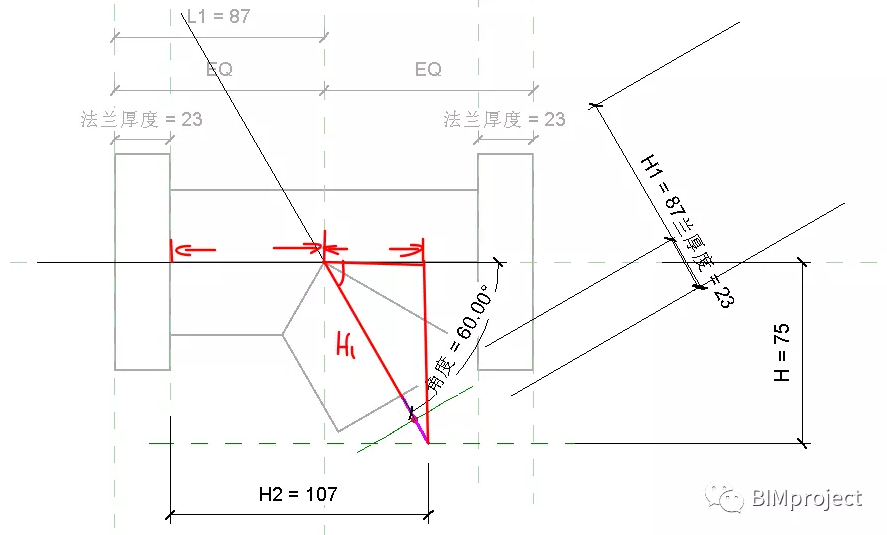

标注主管末端到路径末端点的距离，并添加标签参数“H2”，如下图，由图可知，H2=端点到中心距离修正+H1*cos(角度)，在族类型对话框添加相应公式；
点击完成，然后选择编辑轮廓，在立面视图中绘制圆形轮廓标注圆形半径，并添加实例参数标签，参数名称命名为“法兰半径”，点选轮廓勾选“中心标记可见”将中心标记对齐锁定在竖直水平参照平面上，点击完成；
3、导入查找表格数据，关联模型参数；
打开“族类型”对话框添加名称为“查找表格”文字类型的参数；然后点击“族类型”对话框中“查找表格”下面的“管理”按钮，导入文件路径为：C:ProgramDataAutodeskRVT2015LookupTablesPipe下的“M_Tee-Flanged-GI-Class25”表格文档；同时将该表格文档名称复制粘贴作为“查找表格”值；
根据查找表格文档内容，我们需要添加实例参数控制法兰厚度及半径值；先把管道外径和端点到中心距离的公式删除，然后添加参数：壁厚=size_lookup(查找表格,”WThk”,0.02*公称直径+8.3mm,公称直径)；法兰厚度=size_lookup(查找表格,”FThk”,0.03*公称直径+16.8mm,公称直径)；法兰直径=size_lookup(查找表格,”FDia”,1.16*公称直径+119.1mm,公称直径)；管道内径=size_lookup(查找表格,”FID”,1.02*公称直径-0mm,公称直径)；端点到中心距离=size_lookup(查找表格,”CtF”,0.67*公称直径+110.4mm,公称直径)；
4、端点到中心的修正值这里就需要修改了，端点到中心距离修正=if(端点到中心距离*tan(角度修正/2)>法兰半径,端点到中心距离,法兰半径/tan(角度修正/2))；L1=端点到中心距离修正+法兰厚度；管道外径=管道内径+壁厚*2；最后添加连接件，导入项目使用。
