电缆桥架作为现代电气设计中干线与支线配电的主要方式，大量应用于楼宇建筑当中。但是Revit软件至今只为设计人员两种桥架形式，很显然，并不完全符合设计的需要。
按照现在的规范要求，凡是涉及消防的线槽均应使用封闭线槽，软件中并没有设计这种族。虽然可以通过修改族文件来得到封闭线槽，但是过于繁琐。不过，即使不使用封闭线槽，也能够满足我们对于管线综合的需要。
Revit提供了两种不同的电缆桥架形式：“带配件的电缆桥架”和“无配件的电缆桥架”，其实除了梯级式的电缆桥架形状为梯形外，其余的均为槽型。

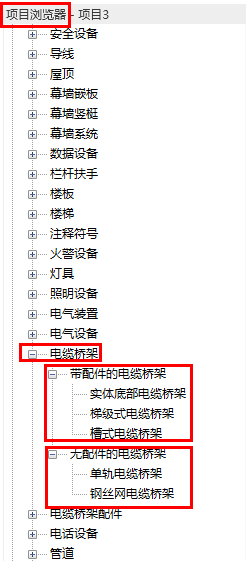

依次展开“项目浏览器”中的“族”——“电缆桥架”——“带配件的电缆桥架/无配件的额电缆桥架”。可以看到，“带配件的电缆桥架”的类型有“实体底部电缆桥架”、“梯级式电缆桥架”和“槽式电缆桥架”，“无配件的电缆桥架”类型有“单轨电缆桥架”和“钢丝网电缆桥架”。

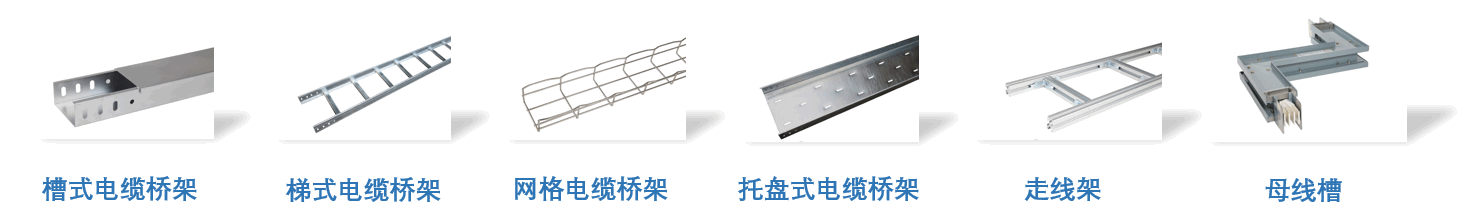

电缆桥架的分类包括“槽式电缆桥架”、“梯式电缆桥架”、“网格电缆桥架”、“托盘式电缆桥架”、“母线槽”等。

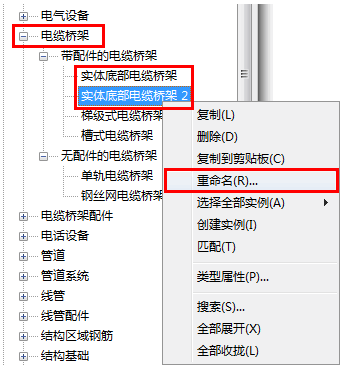

移动光标至某一电缆桥架类型上，单击鼠标右键，选择“复制”，可对当前选中的桥架类型进行复制创建副本，再选中副本，单击鼠标右键通过“重命名”命令可对当前副本自定义名称。
