revit怎么画管道图?REVIT小技巧——管道图例设置

image_print阅读模式

    在我们Revit建模时有时会遇到需要区分管道的情况,这里我们来学习一下如何设置管道图例。

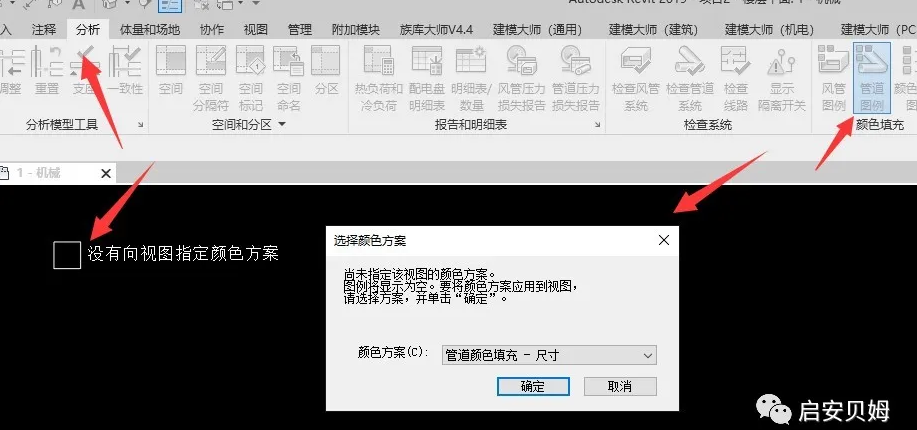

    1)点击“分析”选项卡中的管道图例,将其放置在绘图区域的任意位置,弹出“选择颜色方案”对话框,点击确定。

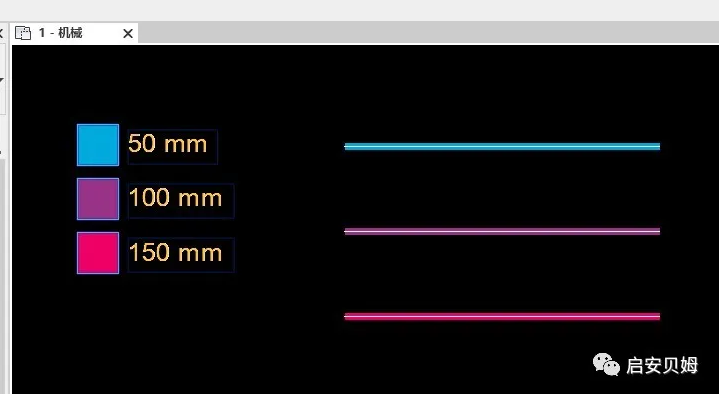

    2)分别画出不同尺寸的管道,自动生成图例。

    3)当需要非尺寸类型的图例时,可以选中“颜色填充图例”,点击“修改/管道颜色填充图例”选项卡内的“方案”面板中的“编辑方案命令”。

    4)在弹出的“编辑颜色方案”中设置需要的内容以区分管道。
