Revit幕墙怎么画？Revit中异形幕墙屋顶的创建

在生活中，经常能够看到一些异形的不规则屋顶，比如说拱形的玻璃屋顶，而这些屋顶通过迹线屋顶或者拉伸屋顶很难表达出来，那么这里就可以通过体量的方式先解决屋顶的造型，然后通过面屋顶添加玻璃斜窗从而创建出异形幕墙屋顶。

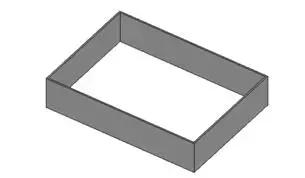

首先，创建一个简单的墙体，高度标高一到标高二。

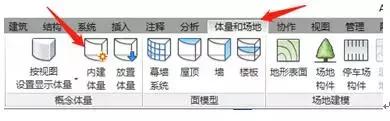

以标高二为工作平面来绘制体量，在体量和场地选项卡下选择内建体量。

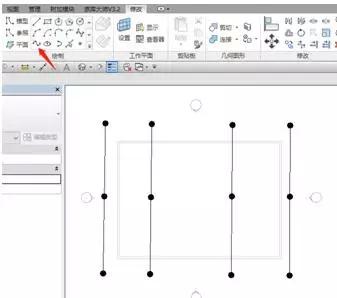

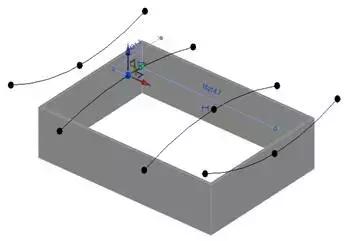

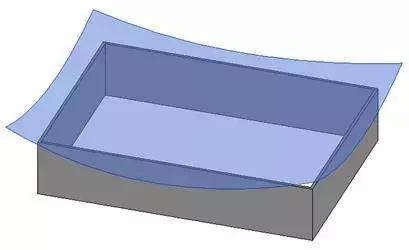

创建样条曲线并在三维视图中调整参照点的相对位置来创建体量。

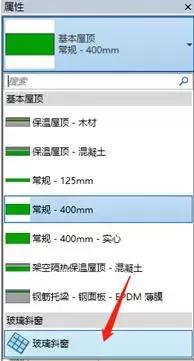

在建筑选项卡下面找到面屋顶，属性栏修改成玻璃斜窗。

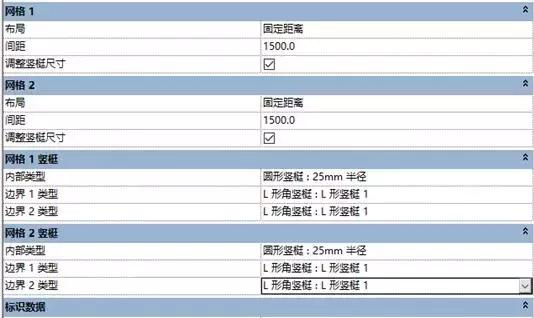

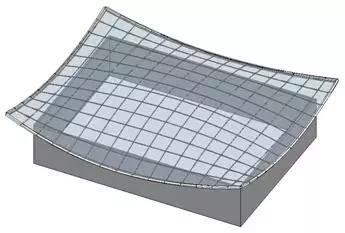

也可以对其类型进行编辑，就可以得到这样的异形幕墙屋顶。

最后把四周的墙体附着到屋顶，以上就是通过内建体量的方法创建异形幕墙屋顶。
