revit图元怎么改颜色?Revit巧换外观颜色—图元

image_print阅读模式

    在上面章节中,我们讲述到换色技巧前三个技巧,按优先等级是:过滤器>模型类别>图元材质,图元材质更改的是此类型材质,模型类别更改的是所有墙的材质,过滤器则可以按照需求过滤更改,我们下面讲述的替换图元,可以按图元构件更改,也是我们这四个技巧中,最快捷、最方便的。

    替换图元

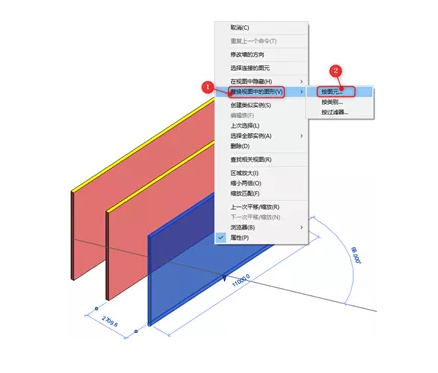

    同样以系统墙为例,选择图元右键,弹出对话框,如图1所示:

    (图1)

    ①第一步:点击替换图中的图元;

    ②第二补:选择按图元;

    弹出对话框,如图2所示:

    (图2)

    ①表面填充图案:设置颜色、填充图案;

    ②截面图案:设置颜色、填充图案;

    (注:表面填充颜色与截面填充颜色不一致,这样效果才更明显)

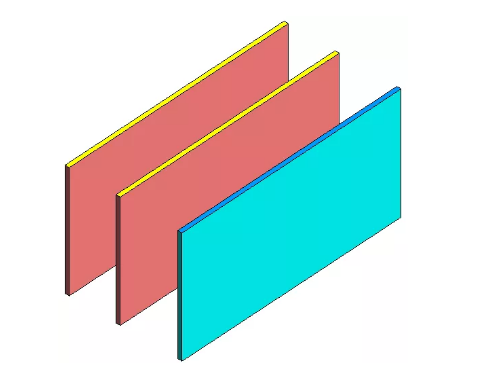

    点击确定,在三维视图中,借助剖面框,可以看到颜色区分,如图3所示:

    (图3)
