    在实际生活中,遇到的墙体除了中间的结构层以外,在结构层两侧还有装饰面层,尤其在某些特殊位置,可能会出现同一侧面层上部材料和下部材料不一样的情况,例如卫生间在一定范围内要做防水或者是贴瓷砖,而不是简单的同一种面层,这种墙体在Revit建模中我们该如何处理呢?那么接下来就给教大家如何在Revit中新建这种的墙体!

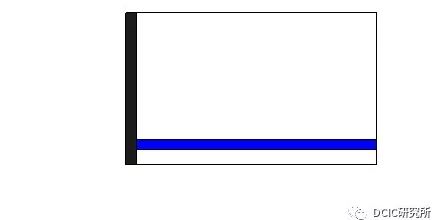

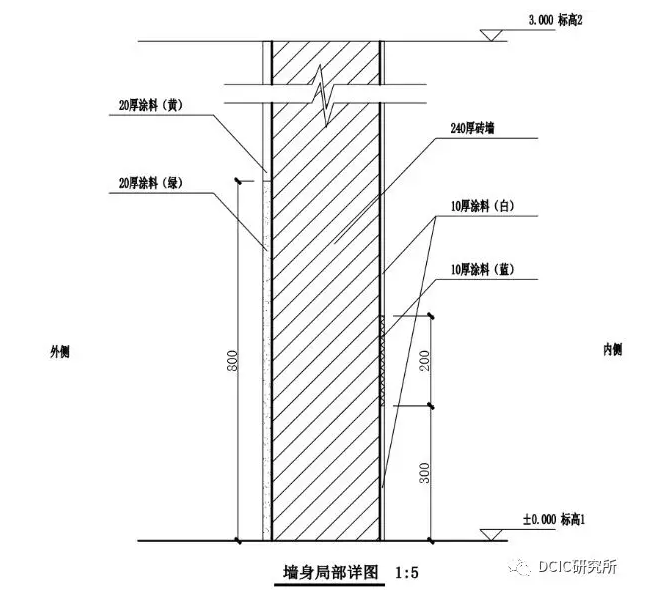

    墙身大样图

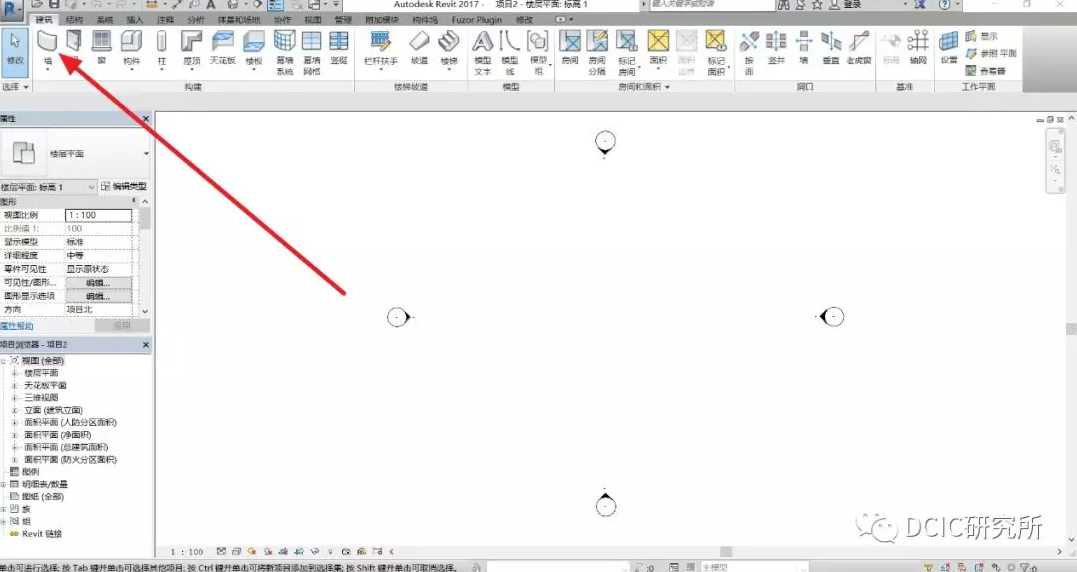

    一、打开Revit,新建项目然后点击墙体

    二、点击编辑类型界面,对墙体进行编辑

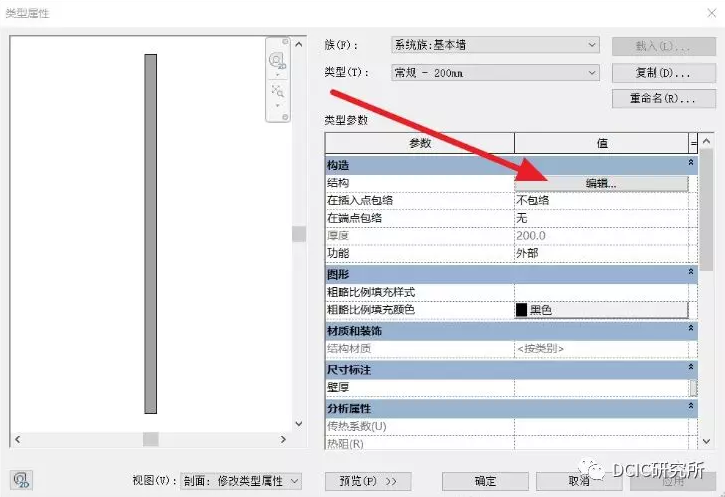

    三、在类型属性界面点击编辑,对墙体材质进行修改

    四、点击插入,修改功能为面层,并对面层赋予材质

    五、在材质界面新建四种材质

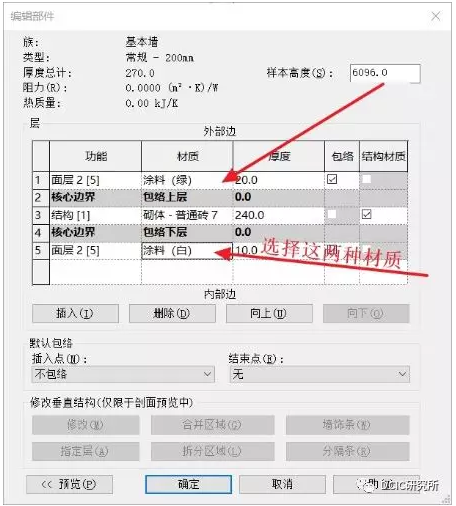

    六、给面层添加材质

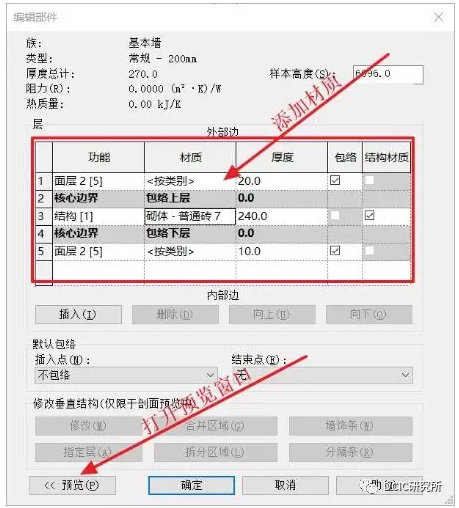

    七、点击预览,并修改视图为剖面视图

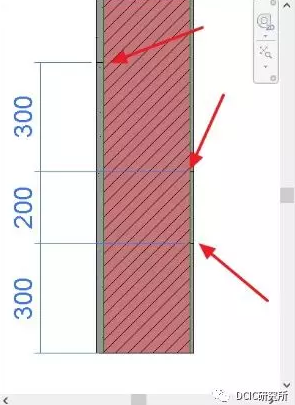

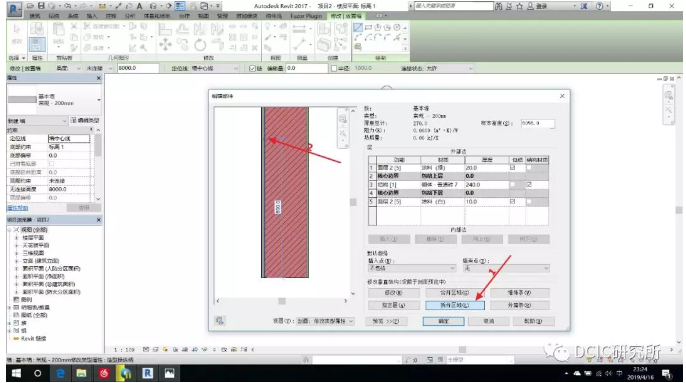

    八、点击拆分区域,在左边的剖面图上点击拆分(可选择不同层进行拆分,在出现临时尺寸标注后单击鼠标左键即可)

    九、同理将墙进行如下拆分

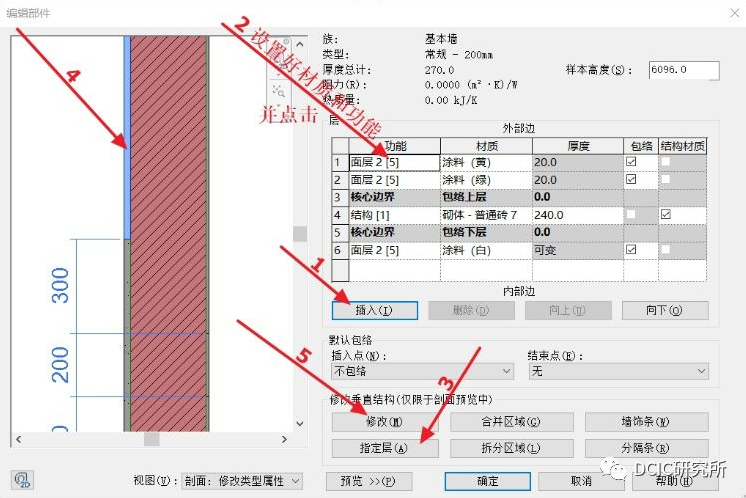

    十、首先点击插入,其次将功能修改为面层并赋予材质,并点击新建好的材质,然后点击指定层,选中左边剖面图中需要修改的地方,最后点击修改

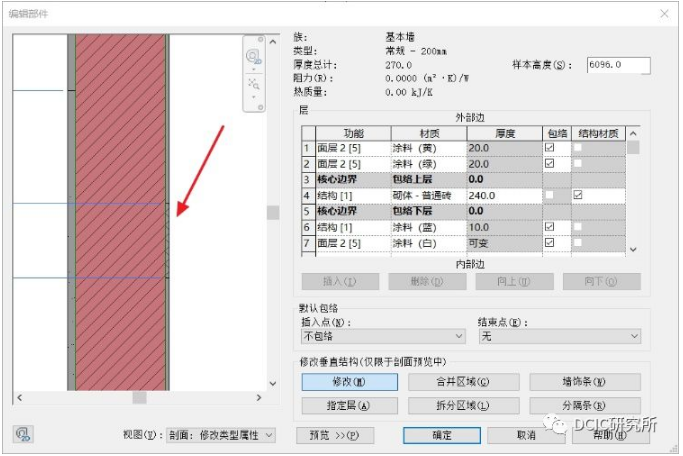

    十一、依照同样的方法对右侧面层进行材质修改

    十二、效果展示

    供稿:刘义

    排版:姚晓碟

    编辑:BIM小宣
