    注释类族–公制常规标记/注释。

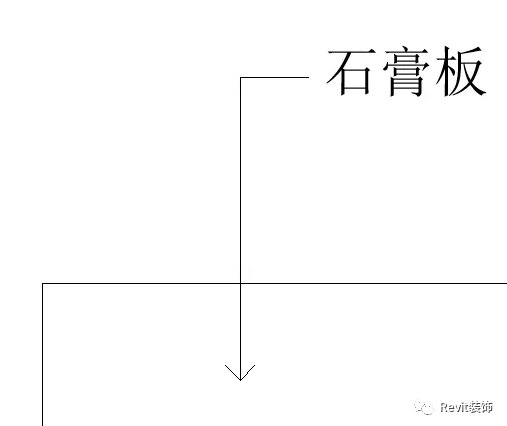

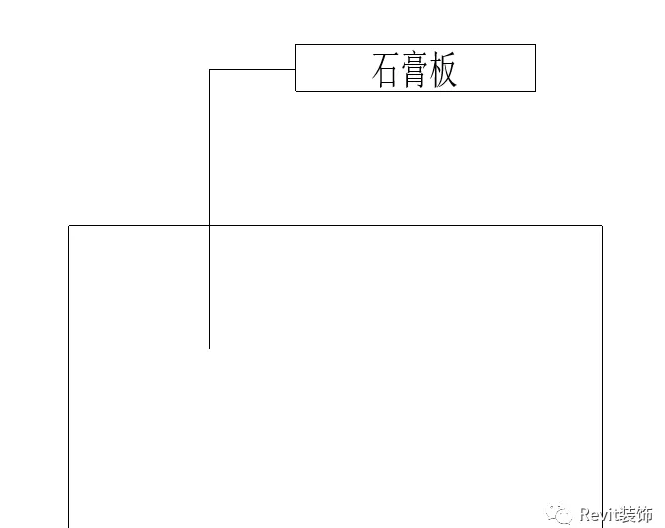

    在Revit的默认建筑样板中,注释是这样的(下左图),修改后是这样的(下右图)。

    那么如何实现右图或者根据自己的自定义呢?

    首先,新建族–注释–公制常规标记/注释。

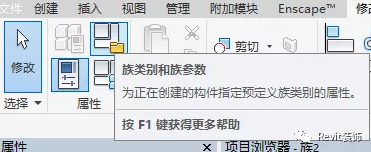

    因为在项目中,我们是拾取的是类型属性里的注释记号,所以我们新建族之后需要把族进行重新归类,要归到注释记号标记,这样我们才能替换族。

    好的,我们来做一遍。

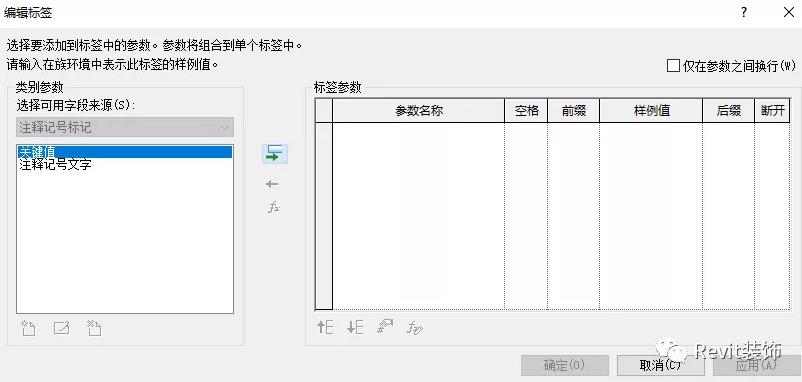

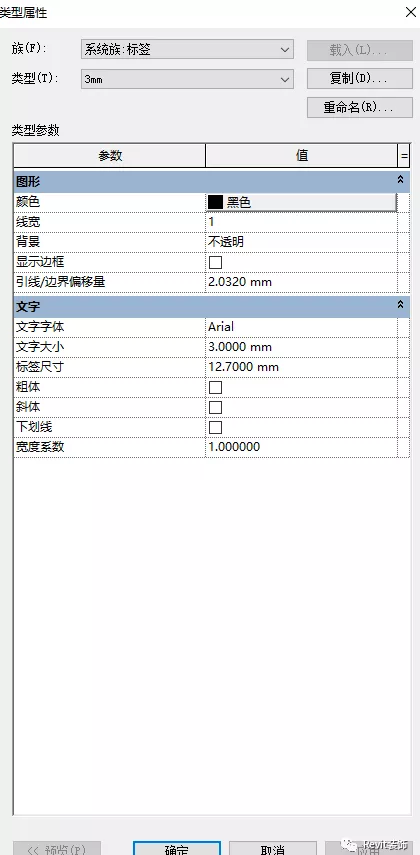

    创建–标签,点击中间的绿色的箭头,点击确定,点击编辑类型属性,就可以编辑修改字体的大小,

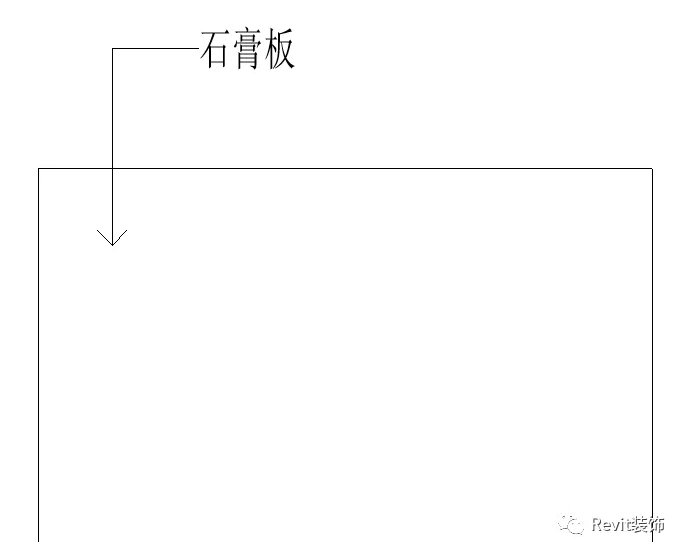

    载入到项目中,选择族,编辑类型,选择引线箭头,我们选择最后一个,就可以了,我们当然可以复制重命名族,方便于我们下次使用。

    需要注意的是,我们拾取的是注释记号,如果注释记号为空需要自己进行填写。

    在选中族后,在属性里可以进行族的变换来满足我们的需求。
