在Revit软件种,标高和轴网属于基准图元,作用就是为绘制三维模型提供平面位置参照和高度位置参照,均属于定位作用。

    标高理解:

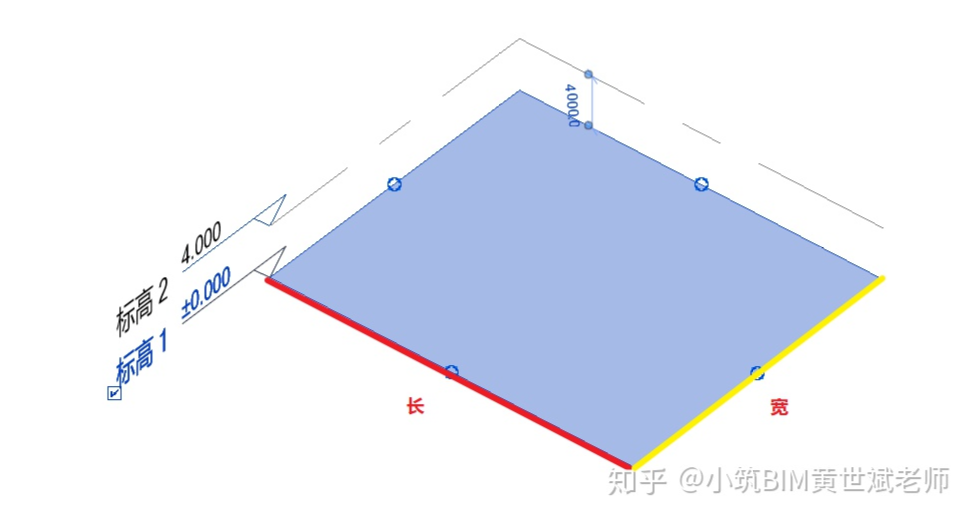

    在Revit中,标高是一个无限的水平平面,凡是统一高度的位置上的点,均在这个平面上。当然为了方便修改标高,在软件中,标高的绘制是有长度限制的,在南北立面绘制的标高,左右时有端点的,可以理解为这是标高的长,转到东西立面,可以看到左右也是有端点的,可以理解为标高的宽,从这个角度理解,标高也是有限的水平平面。

    综上:从实际意义角度,标高是一个无限的水平平面,从软件显示角度,标高是一个有限水平平面,但是不变的是,标高是一个水平平面。

    轴网理解:

    在Revit中,轴网和标高理解很像,我们经常看到的轴网都是一条线,其实轴网不是线,是和标高水平面想垂直的竖直面。

    我们看到的就是竖直面和水平面相交得到的交线,当然也可以理解为投影线。正是因为这个原理,所以我们在二层的标高中,也可以在同样的位置,看到同样的交线,原因就是这个轴网的本质是竖直面。
