如何使用Revit体量绘制水塔？需要哪些步骤？

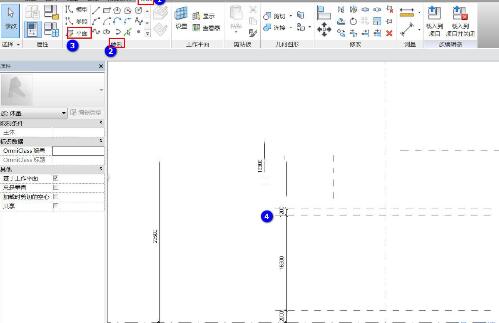

建【新建概念体量】会弹出对话框，选择【公制体量】单击打开，进入平面视图。然后切换到【项目浏览器】-【立面】-【南立面】，根据真题南立面图尺寸先绘制四条横向【参照平面】分别为2000、16300、1200、29500。

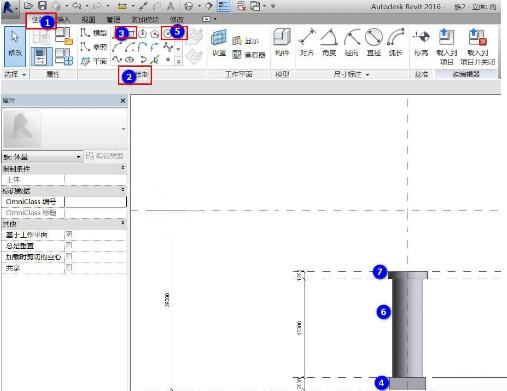

　　使用创建【创建选项栏】-【绘制选项卡】中的矩形绘制矩形承台轮廓，然后使用【形状选项卡】-【创建形状】创建成【实心形状】，然后根据相同的绘制方法绘制圆形柱和小圆形柱。

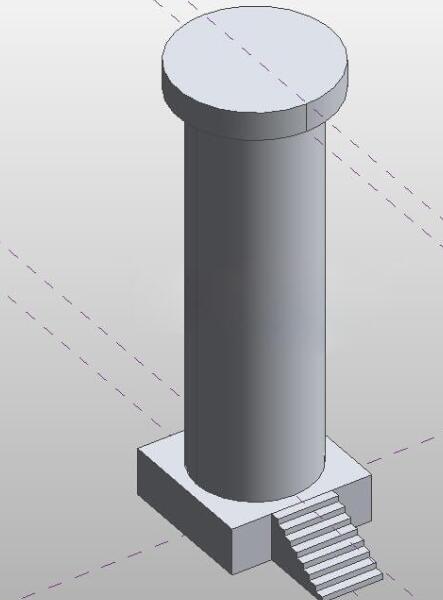

　　根据剖面图尺寸绘制出楼梯，在南立面绘制出楼梯轮廓，再使用【实心形状】。

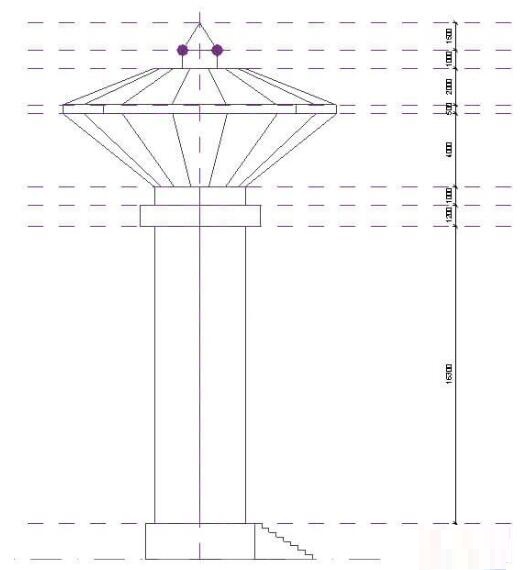

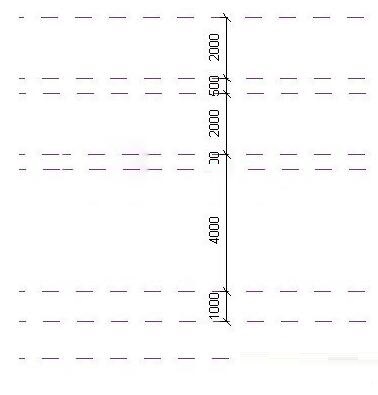

　　再根据南立面图绘制六条参照平面，分别为：1000、4000、500、2000、500mm的参照平面。

　　使用【绘制】中矩形绘制圆形轮廓，再绘制12边的外接多边形轮廓、大圆形轮廓、小型矩形轮廓，以及塔尖角轮廓。

　　绘制完成之后得到最终成果。

　　上文就讲解了使用Revit体量绘制水塔的详细步骤，希望有需要的朋友都来学习哦。
