“左手快捷键”就是只用左手使用键盘的左半部，主要使用如下24个数字及字母：1 2 3 4 5 、Q W E R T Y、 A S D F G H、 Z X C V B N M及空格键。
11：属性开/关(循环)
22：隔离类别(只开当前类别)
33：打开全部类别（图层）
44：锁定所选图层
55：锁定所选图层
QQ：管路附件
WW：所选三维显示
EE：删除
RR：旋转
TT：修剪/延伸
YY：管道
AA：详图线
SS：对齐
DD：尺寸标注
FF：剖面
GG：应用视图样板
HH：临时隐藏
ZZ：区域放大
XX：项目浏览器关(循环)
CC：复制
VV：可见性
BB：打断
NN：关闭隐藏窗口
MM：移动
这些快捷键命令都是同一个数字或字母双击两次，是不是很方便记忆呢？
1、点击绘制的墙体，在“属性”选项卡中点击“编辑类型”命令，点击“编辑”，修改材质，单击表面填充图案，选择“模型”，选择所需图案。
2、按下“Tab”键，选择所要修改的填充图案中的线，点击“移动”命令或者“对齐”命令进行修改。。
3、修改完成后按“Esc”退出绘制即可。
免费Revit教学视频。
在使用Revit的建模过程中，有些人会与到这样的问题，CAD图纸节点无法拾取怎么办？经常会链接CAD图纸然后拾取CAD图纸的线条或是交叉点来建模，但是经常会发现有的交点或线条拾取不到，那该怎么解决呢?
1、用天正或者AutoCAD打开要编辑的图纸。点击在CAD中无法拾取的节点连接的两条线一般会发现两条线的图层是一样的，如图所示。
2、将其中一条线的图层换另一个图层，如图所示。
保存之后再重新链接到Revit中，这样就可以拾取到这个节点了，如果是线，也可以用同样的方法，将不能拾取的线的图层换成拾取图层的线 。
在Revit里面我们经常会使用内建模型命令进行建模，但建完后我们发现这个东西我在另外一个项目也可以用，所以就需要将这个内建模型导出到去然后载入到另外项目使用！如何将revit的内建模型单独导出去呢？
1、讲内建模型创建组
2、应用程序菜单-另存为-库-组
输入一个名称，把文件保存起来
3、在你新项目，选择插入选项卡里的，作为组载入，找到刚才你保存的文件
4、找到项目浏览器，组-模型-你载入进来的组，右键选择创建实例放置在项目中即可
5、放置后的组你可以选中然后在修改选项卡选择解组这样就很完美了！
好了，今天的教程就到这里，我们下期再见~
Revit
培训网校课程目录
零基础培训教程
万神庙位于意大利首都罗马圆形广场的北部，是罗马最古老的建筑之一，也是古罗马建筑的代表作。万神庙采用了穹顶覆盖的集中式形制，它也是罗马穹顶技术的最高代表。万神庙的顶部是一个奇特的结构，它的顶部有一个圆形大洞，这是整个神庙唯一的采光点，这一巧妙的结构使得光线从上而下倾泻，给人以神秘庄严的感觉。而今穹顶的结构应用于许多建筑中，如美国国会大厦、印度泰姬陵等。
我们通常是使用体量来建模，而穹顶在项目中创建起来是较为复杂的，如果要建立如图的穹顶体量，其中的每一块嵌板无论是尺寸还是面积都略有区别，这就使得工作量大大提升，为了提高建模效率，我们可以使用自适应族来布置。
打开“自适应公制常规模型”后布置4个参照点，将其修改为自适应点，然后“使用参照线一一通过点的样曲线连接起来”，对自适应点进行注释，注释完成后将其创建为报告参数：S1、S2、S3、S4。将自适应点修改好后，用于确定嵌板的尺寸，报告参数用于控制洞口尺寸参数。
在弧形穹顶上方有窗洞，始终处于嵌板的中心位置，所以我们需要使用两个参照点来确定两条边。将参照点“测量”设置正确，然后将测量类型调整为线段长度用于控制距离自适应点的距离，并使用“通过点的样曲线”连接起来。
将两个参照点的“线段长度”分别关联D1、D2实例参数上。打开“族类型”对话框，新建“D”实例参数，并为D1、D2、D3赋予公式。
在两条参照线上分别放置两个参照点，同样的调整“测量”点以及“测量类型”，将“线段长度”关联到实例参数“H1”上。在两条参照线上分别放置两个参照点，同样的调整“测量”点以及“测量类型”，将“线段长度”关联到实例参数“H1”上。
然后使用“通过点的样条曲线”将参照点连接起来。
同样的，想要驱动窗洞的宽度，在两条参照线中分别布置两个参照点，调整“测量”点以及“测量类型”，将“线段长度”关联到实例参数“L1”上。
接着在“族类型”对话框中新建“窗洞宽度”的实例参数，最后为其赋予公式。
将嵌板以及窗洞的尺寸都给确定完成之后，选中轮廓分别创建嵌板实体形状以及窗洞空心形状。
然后分别创建参照平面用于控制嵌板以及窗洞的厚度，使用注释命令进行注释后创建为参数进行控制参变。
这样，自适应嵌板窗洞族就创建完成了。最后，我们需要将其放置在概念体量的网格表面上，来检测查看一下效果。新建“概念体量”的族文件，进入立面图当中，任意的绘制直线段以及弧线段，然后创建为实体的概念表面。
使用“分割表面”工具分割穹顶概念表面。
然后分别选中UV网格表面，调整“表面表示”，勾选“节点”使其显示在绘图区域中。
将自适应嵌板窗洞族载入到体量环境当中，放置在节点上。调整相关参数。
使用修改面板中的“重复”命令，在网格节点上自动生成嵌板。
免费Revit教学视频。
Revit作为最常用的bim软件之一，由于体量大、不同电脑软硬件情况不同等原因，安装经常是不那么顺利的，特别是初次安装的系统，经常会安装失败。下面就来总结一下Revit安装失败的常见问题及解决办法，期望能帮到大家。
问题分析：Revit使用时需要Visual C++运行库，不同版本还需要不同版本的.net framework，而这两者在现在大家常用的win10系统里都不是完全自带的，Revit在安装时会自行去联网下载安装这些运行库，这时候如果断网或者网络卡顿就可能导致安装卡顿或失败，在失败时revit会给出失败原因（安装失败的运行库）。
解决办法：（详情见推文“Autodesk软件卸载教程”，关键词“卸载”）
利用官方工具UninstallTool软件将之前安装的revit及其子程序完全卸载干净后，再重新安装Revit。

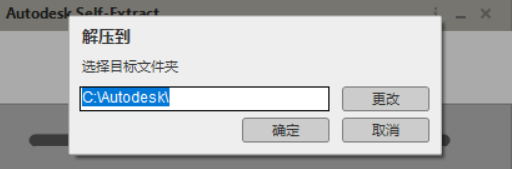

安装过Autodesk软件的朋友们都知道，一般我们下载下来的安装包，都需要在电脑上进行一个“二次解压”的过程才能再安装。

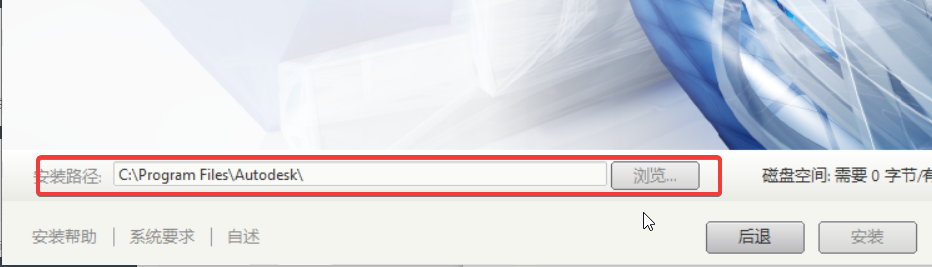

建议将路径设在与你准备安装Revit的文件夹不同的文件夹，且文件夹路径不宜过长，路径中也不要有中文或特殊符号。
之后Revit安装时所选定的路径也不宜过长，路径中同样也不要有中文或特殊符号。
win7系统：
必须是带有sp1升级包的系统，也就是安装系统时是win7 sp1，如果不带sp1升级包，则不能安装Revit软件。win7 32 位系统只能安装Revit2014及以前的版本，15,16,17版本不能安装。
win8系统：

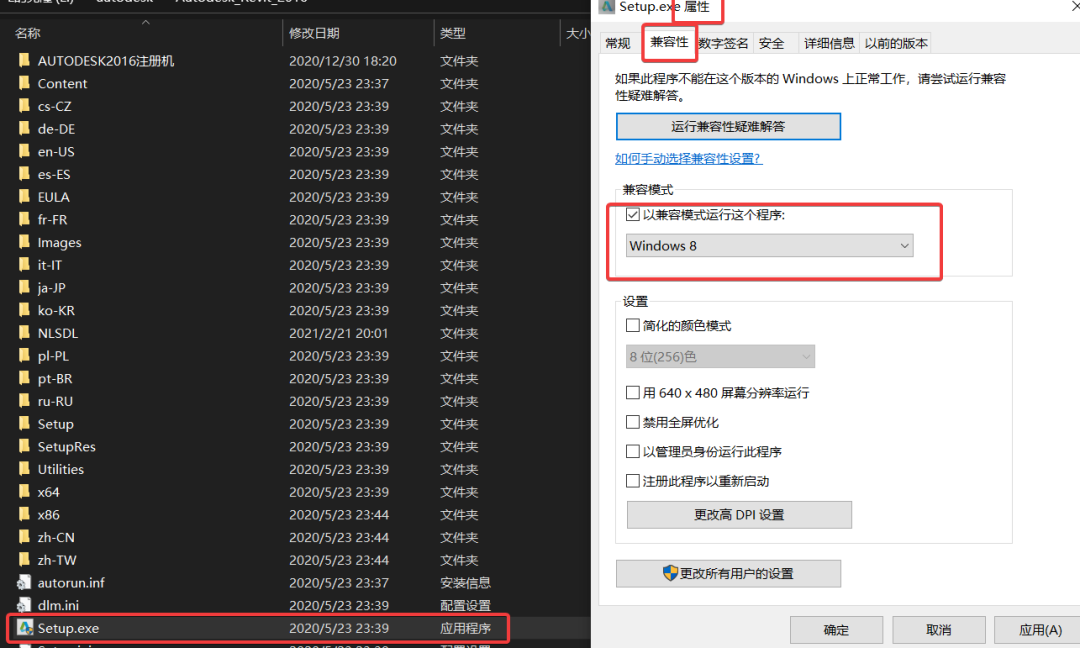

如果安装不成功，需要进行兼容性设置。【setup】右键——属性——兼容性。
如下图：
win10系统：
基本上都会安装成功，除非是系统与软件安装要求环境不匹配或缺失
常见问题：安装成功后，进行注册激活完成后打开闪退。
问题分析：这种情况一般都是注册没有成功导致的，我们需要删除相应的注册信息，并再次进行注册激活，就可以使用了。
教程：
1.进入我的电脑：C盘，并将查看——隐藏的项目勾选上。
2.进入C盘下的ProgramData文件夹

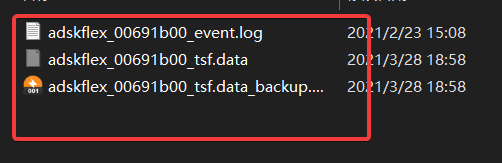

3.找到下图中所示的文件夹，打开，会有三个文件，删除后重新打开Revit使用注册机进行注册。
删除这三个文件
4.再次注册时注意不要带空格等错误符号，注册成功后就可以正常使用了。
总结
以上就是Revit安装中出现的常见问题，在安装时要多加注意。安装好之后，建议不要轻易卸载，特别是不要直接通过控制面板或电脑管家等常用软件卸载方式卸载，一定要使用专用工具来卸载。如果实在无法安装，建议在做好数据备份的前提下重装系统。
BIM在工程建设中的应用日益广泛。在Revit的应用过程中，族是核心元素。设计基于Revit和Web的族库管理系统，可实现共享和协作，为族库的建设和完善奠定良好基础。
BIM族
BIM族又称构建族，在建筑信息模型搭建中，族有着举足轻重的地位。
BIM模型是由各式各样的族所组成。族分为常规构建族和特定构建族。在项目模型中，常规构建族可通过设定现有参数进行控制，从而实现在项目中的独特性与适用性。而项目中无法通过常规族进行搭建的，就必须调用特定族以满足项目所需。
族库不是万能的，项目需要的族在族库中可能无法找到，就需要自行创建一个符合项目所需的特定族。
族&族库
在Revit中，族贯穿所有设计项目。族可简单理解为一批同类建筑工程构件的集合。使用Revit越多，累积的族越多，效率提高得越快。一个族可以无限次的使用在任何需要的地方。
Revit族库就是把大量Revit族按照特性、参数等属性分类归档而成的数据库。相关企业随着项目的开展和深入，都会积累到一套自己独有的族库。在工作中，可直接调用族库数据。
Revit族库是一种无形的知识生产力。族库的质量，是相关行业企业核心竞争力的体现。
目前，BIM族库的建设一般有3种方式：
（1）企业建立专门的族库团队来建设通用产品族库；
（2）委托专业的模型建设咨询公司建设或购买通用产品族库；
（3）要求合作厂商提供各各自产品的族。
族库系统设计
族是BIM模型的基础，族库的目的如下：
提取Revit软件中族的完整信息，无论是否在Revit环境中，都能实现族的浏览和管理。
通过外部数据库存储Revit族的完备信息，能够在组织内实现族的协作共享，提高组织的工作效率。
通过多种安全技术提高在协作共享过程中产生的安全性问题，保护族的知识产权。
族库系统架构如下图。
系统基于BIM数据库和文件服务器，通过Web服务平台，在Revit系统中和Web浏览器中进行族的相关操作。针对Revit族繁多、管理不便等问题，通过Revit族管理系统实现族的查询、预览、快速创建等，提高族的利用效率，能够方便进行族的查询、检查以及加密/解密安全性管理、族备份等，使建立的族在集团工作中得到有效复用。
族库管理系统主要功能如下图。
系统开发中的关键技术包括：
Revit中族信息的提取
数据库设计
三维族的Web显示
族的安全保护
族库建设
通过所开发的族库管理系统，可帮助集团建设适合自身工程需要的族库。族库建设的主要内容包括：
1）族库的分类标准与存储的目录结构
族是创建项目的基本单元，Revit族是根据CSIMasterfor.mat2004进行分类，为便于族库的查找、管理、维护，方便企业内外的沟通，形成企业或行业应用标准，族库需要进行结构化的管理。因此需要对族按照行业、项目实施流程及运维管理等原则性需求进行分类，最终的成果是分类标准文档及管理平台中的目录树状结构。
2）族及项目的命名规则
为方便对族文件或项目文件的识别、沟通，形成不同团队间及企业的沟通标准，保障项目及族库文件管理系统的有效工作，避免BIM基础数据冗余，要制定出简明扼要、统一的文件命名规范及索引表，并作为项目或企业实施规范的一部分予以制度化的落实。
3）信息编码字段
族及项目的分类编码：分类编码是工程算量、运维管理及各种二次开发数据库对接识别的依据，因此族的分类应经过慎重的论证。充分地考虑到轨道交通行业的实施特点，制定统一标准和可衡量的检查制度，提供自动化的检查工具，并进行定期制度化的培训。信息编码是企业统一维护的信息标准，贯彻到项目实施的全生命周期。
4）共享参数
族的共享参数是封装基本的管理信息、材料信息、运维信息的技术手段。为保障在实施过程中不会出现不同的标准体系下的共享参数同时出现在管理字段中，创建唯一的共享参数表，用于管理族库中添加的与运维相关的管理信息。对于企业级的共享参数表需要进行制度化的维护和更新。
5）族样板与项目样板
族样板及项目样板文件是进行建族及创建项目的开始文件，因此各种技术标准及文档的落实在样板文件中就不需要每次针对各个管理科目进行人工校核。所有的样板文件作为标准的一部分提交到管理平台，开放给所有的建模人员，并设置属性为只读，进行制度化的维护和管理。
6）族库的升级与维护
族文件的升级、软件版本更新后，为保证项目实施的可靠性，族库中的族文件应进行相应的升级，以满足最新版本的实施要求及企业与时俱进的管理需要。因此对族文件及项目文件进行制度化的升级管理是为了避免出现大量的沟通障碍、满足最新的管理科目、并和总包、分包企业进行制度化对接的需要。文件升级与维护规程作为标准的一部分进行提交。
常用族库
目前，族库厂商非常多，许多网站都可以提供。小编经过搜集整理，给大家列举一些作为参考。
国外族库网站：BIMObject、Autodeskseek、POLANTIS。这些网站族参数规范，查询、检索也比较方便，且提供Revit客户端插件。但是，这些网站的族基本上是欧美产品族库，参数属性为英文，且网站访问速度较慢。
国内族库：云族360族库、易族库、鹏宇成族库、型兔、NBimer、八戒族库、族立方、CBIM、族Go等。需要更详细信息的，可以登录这些族库的官网查看。
族是BIM应用企业知识积累的重要载体。族库系统开发是标准化体系建设的一项重要工作。开发交互方便、信息完备、安全性高的族库，能大大提高工程设计的效率和质量。
各位BIMer在revit作图时一定会遇到做完构件后revit会提示不可见，如下图所示，因为是技术贴，那就闲话少说，直接上干货。
1.属性栏里楼层平面视图范围的原因，如你在标高1创建一根管道，标高3000，但是视图范围剖切面为1200，只能看到1200以下的构件，所以管道看不到，把顶部，剖切面偏移调整3000以上，就可以看到管道。
2.视图-可见性图形（快捷键VV）里构件没有打上对勾的原因，如模型类别里的墙没有打上对勾，在平面里创建墙体的时候就会提示构件不显示。
3.视图-可见性图形（快捷键VV）过滤器里可见性没有打对勾原因，如下图过滤器消火栓管可见性没有打勾，在创建消火栓管道时会提示构件不显示。
4.管理-阶段化和阶段化过滤器设置的原因。如设置了阶段过滤器，在阶段过滤器选择仅拆除可见的话，仅仅只能显示拆除的构件，不会显示新建和原有的构件。
5.属性楼层平面里详细程度的原因，如族的构件只有在精细详细程度下才能显示，若详细程度为粗略的话，族就不会显示。
6.视图-可见性图形（快捷键VV）导入的类别里在族中导入没有打对勾，如在制作族时，导入了CAD图形来充当一些线，在族中导入没有打勾的话，平面里就不会显示族中导入的CAD。比如说消火栓的族，导入CAD充当平面表达，但是在项目里放置该消火栓族时，在族中导入没有打对勾，就不会显示平面表达。
7.属性楼层平面里规程的原因，如建筑墙不会在结构规程里显示，只会显示结构墙。
8.创建构件时标高或者工作平面没有选择正确，如绘制结构柱时，选择的深度，因楼层平面的视图范围一般不设置深度，所以绘制结构柱选择深度会不显示。
9.协作-工作集在所有视图中可见没有打对勾原因。如把建筑B1作为活动工作集，即在此工作集内作图，若对勾没有选中的话，所创建的构件就不会显示。
10.构件看不到可能因为永久隐藏了，隐藏分为临时隐藏和永久隐藏，临时隐藏取消隐藏就会看到，永久隐藏打开显示的隐藏图元才会看到。
11.检查一下楼层平面视图样板中是否应用了视图样板，且视图样板中跟图形可见性里一致。如此楼层平面采用了建筑平面样板，且样板中替换模型中构件没有打开就不会显示。
12.检查是否裁剪视图的原因，如创建构件时在裁剪视图范围外，创建的构件就不会显示。如果在三维中可能就是因为剖面框的原因。
Revit如何在立面视图链接CAD？这是最近有使用Revit的用户问到的问题。
根据不同的项目需求，需要在立面中链接CAD图，但是如果一些细节的设置没注意，将无法在revit的立面视图中链接CAD。下面讲解一下如何在立面中链接CAD。
1. 通过“项目浏览器”切换到需要插入CAD的立面视图。例如东立面图。
2. 点击“插入”选项卡下的“链接CAD”命令。
3. 弹出“链接CAD格式”对话框，选中需要连接的CAD图纸，将“定位”切换到“自动 – 原点到原点”，此设置可将CAD图纸链接进入Revit中时，CAD图纸的零点位置对齐至Revit的项目基点位置。将“导入单位”设置为“毫米”，因为Revit默认单位为毫米，所以链接的CAD图纸比例为1：100时也设置为毫米。其他选项不变，单击“打开”按钮，完成图纸链接。
文章来源：广筑BIM咨询
如何控制Revit链接模型的图元显示
在建模过程中相信大家经常会用到链接模型，但是链接进来的模型都是一个整体，图元无法编辑。关于链接模型我们常用到的就是其图元显示的打开和关闭。那么怎么让链接进来的模型显示自如呢？
方法一
在项目中打开可见性设置（快捷键“VV”）点击模型类别显示面板勾选和去掉可见性不仅对现有模型有效还对链接的模型也一样有效。
那么问题来了
如果想隐藏链接模型中的某个工作集和显示注释类别那该怎么办呢？接下来给大家介绍介绍第二种方法。
方法二
1.打开视图可见性设置，选择“Revit链接”点击链接的模型对应的“显示设置”选择为“自定义”；
2.在打开的链接显示设置对话框中首先将“基本”勾选为“自定义”；
3.如图点击注释类别、工作集选项把类别都调成自定义。这样就可以调节链接模型的图元显示了。
怎么样？是不是感觉以后根据需求查看链接模型中图元更加自如了？在此提醒大家要灵活运用软件各项功能。这样会使你的工作效率更上一次楼的！
文章作者：邹尚端
场地在Revit三维视图中看到的都是以面的形式存在，但在剖面和立面视图时却可以显示地表厚度，并可以控制剖面显示样式。
以优比服务的合肥规划展览馆项目（如图216）为例，当我们用功能区“视图>剖面”命令创建一个剖面，可得到图217所示视图。
图216优比服务项目-合肥规划展览馆
图217剖面视图
但在该视图中并未显示出施工图常用的室外场地的填充，这时，可以点击功能区“体量和场地”下的“场地建模”面板旁的小箭头，在弹出的如图218所示的对话框中，设置想要的剖面填充样式。注意此处的剖面填充样式也就是所选材质的“截面填充图案”。
图218场地设置窗口
设置好后，如图219所示，剖面视图上就可以显示出室外场地的填充了。
图219显示场地填充
而且在着色模式下，填充图案仍可显示出来（如图220）。
图220着色模式下的场地填充
免费Revit教学视频。
在Revit建模过程中，有时候不能直接运用开洞命令对梁、柱等构件开洞，一般可以编辑族，直接开完洞再载入到项目中。如果开洞构件的类型比较多（比如有梁有柱还有其他的一些类型），会比较慢，下面介绍一种可以直接对所有构件都能开洞的一种方法。
1、新建一个基于面的公制常规模型，切换到前立面，点击“创建”面板下“空心放样”命令，并创建一个参照平面将空心放样的路径的两个端点分别与对应的参照平面对齐并锁定，然后添加一个角度参数，一个高度参数，如图所示。
2、点击“完成”，再点击“编辑轮廓”切换到三维视图，拾取两条参照平面，然后再绘制两条边线，标注间距，并对应添加参数，如图所示。
3、点击两次完成，然后用空心放样剪切一下的主体，就可以的到如图所示的空心形状。
4、将所建的族保存，然后载入到项目中，放置在需要开洞的梁柱等构件的面上就可以给梁、柱等构件直接进行开洞，并且参数是可以调整的，如图所示。
意义：通过学习上述文章，当需要在梁、柱等构件开洞时，利用上述方法，省去了很多不必要的麻烦，加快建模速度。
Revit中的所有图元都是基于族的。“族”是Revit中使用的一个功能强大的概念，有助于您更轻松地管理数据和进行修改。每个族图元能够在其内定义多种类型，根据族创建者的设计，每种类型可以具有不同的尺寸、形状、材质设置或其他参数变量。使用AutodeskRevit的一个优点是不必学习复杂的编程语言，便能够创建自己的构件族。使用族编辑器，整个族创建过程在预定义的样板中执行，可以根据用户的需要在族中加入各种参数，如，距离，材质，可见性等等。可以使用族编辑器创建现实生活中的建筑构件和图形/注释构件。
一、AutodeskRevit有三种族类型：
*系统族：系统族是在AutodeskRevit中预定义的族，包含基本建筑构件，例如墙、窗和门。例如，基本墙系统族包含定义内墙、外墙、基础墙、常规墙和隔断墙样式的墙类型。可以复制和修改现有系统族，但不能创建新系统族。可以通过指定新参数定义新的族类型。
*标准构件族：在默认情况下，在项目样板中载入标准构件族，但更多标准构件族存储在构件库中。使用族编辑器创建和修改构件，可以复制和修改现有构件族，也可以根据各种族样板创建新的构件族。族样板可以是基于主体的样板，也可以是独立的样板。基于主体的族包括需要主体的构件。例如，以墙族为主体的门族。独立族包括柱、树和家具。族样板有助于创建和操作构件族。标准构件族可以位于项目环境外，且具有.rfa扩展名。可以将它们载入项目，从一个项目传递到另一个项目，而且如果需要还可以从项目文件保存到您的库中。
*内建族：
内建族可以是特定项目中的模型构件，也可以是注释构件。只能在当前项目中创建内建族，因此它们仅可用于该项目特定的对象，例如，自定义墙的处理。创建内建族时，可以选择类别，且您使用的类别将决定构件在项目中的外观和显示控制。
二、将族添加到项目中
1.打开或开始创建一个项目。
2.直接将族拖拽到文档窗口或在“文件”菜单上，单击“从库中载入”-“载入族”。
一旦族载入到项目中，载入的族会与项目一起保存。所有族将在项目浏览器中各自的构件类别下列出。执行项目时无需原始族文件。可以将原始族保存到常用的文件夹中。但是，如果修改了原始族，则需要将该族重新载入项目以查看更新后的族。
3.定位到族库或族的位置。
4.选择族文件名，然后单击“打开”。
三、创建标准构件族的常规步骤
1.选择适当的族样板。
2.定义有助于控制对象可见性的族的子类别。
3.布局有助于绘制构件几何图形的参照平面。
4.添加尺寸标注以指定参数化构件几何图形。
5.全部标注尺寸以创建类型或实例参数。
6.调整新模型以验证构件行为是否正确。
7.用子类别和实体可见性设置指定二维和三维几何图形的显示特征。
8.通过指定不同的参数定义族类型的变化。
9.保存新定义的族，然后将其载入新项目然后观察它如何运行。
四、什么是参照平面、是参照、定义原点？
在学习制作构件族之前，我们应当先了解几个基本的概念：
1.参照平面：设定参照平面后才可以对该族进行尺寸标注或对齐该族。点选参照平面，再点选属性按钮
2.是参照：“是参照”属性指定在族的创建期间绘制的参照平面是否为项目的一个参照。所以可以对该族进行尺寸标注或对齐该族。几何图形参照可设置为强参照或弱参照。强参照的尺寸标注和捕捉的优先级最高。弱参照的尺寸标注优先级最低。因为强参照首先预高亮显示，将族放置到项目中并对其进行尺寸标注时，可能需要按TAB键选择弱参照。
3.定义原点：“定义原点”属性指定正在放置的对象上的光标位置。例如，放置矩形柱时，光标放置于该柱造型的中心线。“定义原点”可以只指定一个参照平面，例如“公制窗.rft”的样板。只要是墙就能插入窗户，不需要定义交点。
▼Revit墙
使用“墙”工具在建筑模型中创建非承重墙或结构墙。
非承重墙：单击以下位置的(墙：建筑)“建筑”选项卡?“构建”面板?“墙”下拉列表“结构”选项卡?“结构”面板?“墙”下拉列表结构墙：单击以下位置的(墙：结构)“建筑”选项卡?“构建”面板?“墙”下拉列表?“结构”选项卡?“结构”面板?“墙”下拉列表
Revit建筑模型中的其他基本图元类似，墙也是预定义系统族类型的实例，表示墙功能、组合和厚度的标准变化形式。通过修改墙的类型属性来添加或删除层、将层分割为多个区域，以及修改层的厚度或指定的材质，可以自定义这些特性。
通过单击“墙”工具，选择所需的墙类型，并将该类型的实例放置在平面视图或三维视图中，可以将墙添加到建筑模型中。
要放置实例，可以在功能区中选择一个绘制工具，在绘图区域中绘制墙的线性范围，或者通过拾取现有线、边或面来定义墙的线性范围。墙相对于所绘制路径或所选现有图元的位置由墙的某个实例属性的值来确定，即“定位线”。
在图纸中放置墙后，可以添加墙饰条或分隔缝、编辑墙的轮廓，以及插入主体构件，如门和窗。
▼Revit门
使用“门”工具在墙中放置门。从类型选择器中选择一个门类型。
“建筑”选项卡?“构建”面板?(门)。
若要更改它在墙中的方向、请选择门，然后单击其翻转控制柄。
在Revit建筑模型中，门是基于主体的构件，可以添加到任何类型的墙内。可以平面视图、剖面视图、立面视图或三维视图中添加门。选择要添加的门类型，然后指定门在墙上的位置。Revit将自动剪切洞口并放置门。
▼Revit窗
使用“窗”工具在墙中放置窗或在屋顶上放置天窗。从类型选择器中选择一个窗类型。
“建筑”选项卡?“构建”面板?(窗)。
若要更改其方向，请选择该窗，然后单击其翻转控制柄。
在Revit建筑模型中，窗是基于主体的构件，可以添加到任何类型的墙内(对于天窗，可以添加到内建屋顶)。可以在平面视图、剖面视图、立面视图或三维视图中添加窗。
选择要添加的窗类型，然后指定窗在主体图元上的位置。Revit将自动剪切洞口并放置窗。
在做项目过程中，连接在环网上的管道分为很多个管道系统，比如消火栓管道，但是在Revit中相互连接的管道只能为一个管道系统，可以通过一些变通的方法，将环网上的管道拆分为多个系统。

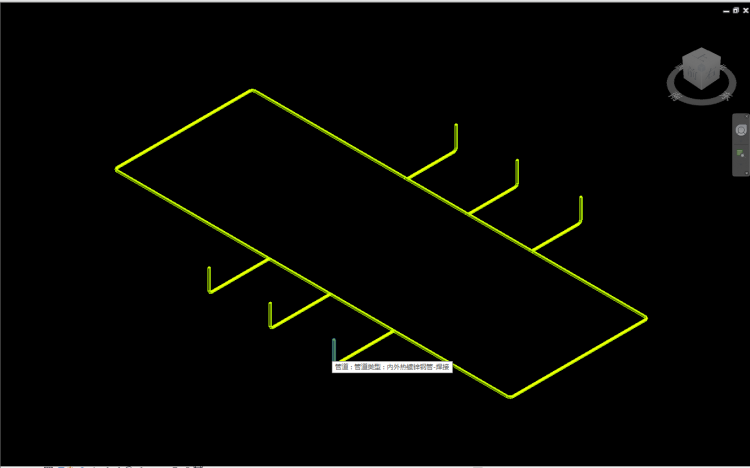

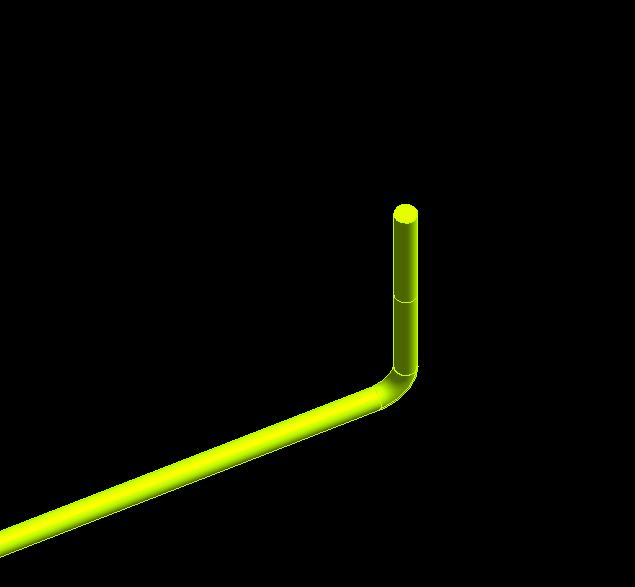

1、转到三维视图中，如图所示。

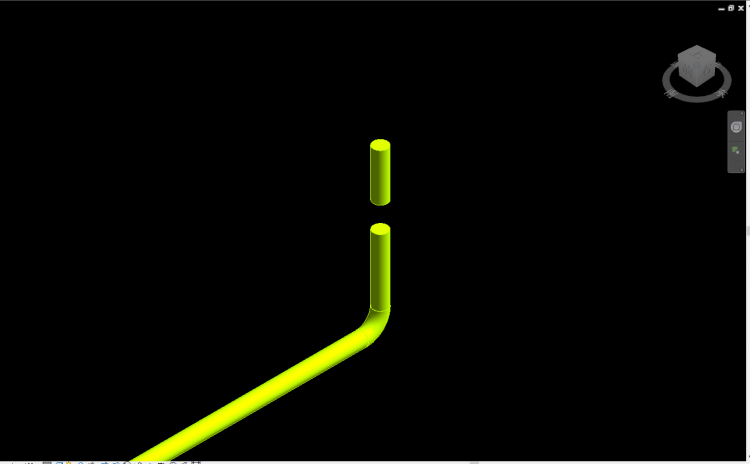

2、选中其中一个立管，使用拆分命令，将其拆分为两段完全不相干两段管，如图所示。
3、使用“对齐”命令，是两段管道假接到一块，如图所示。

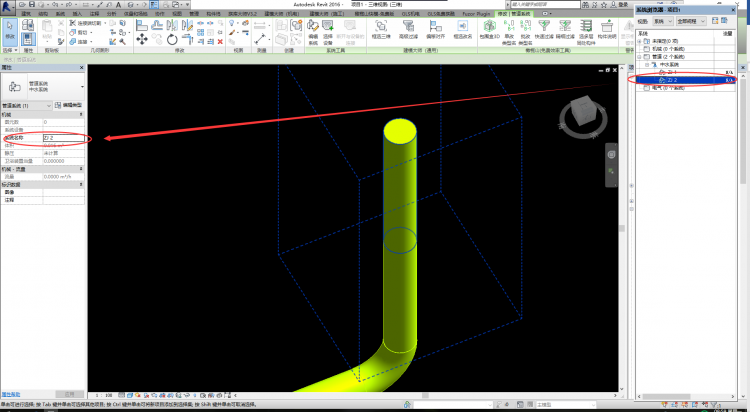

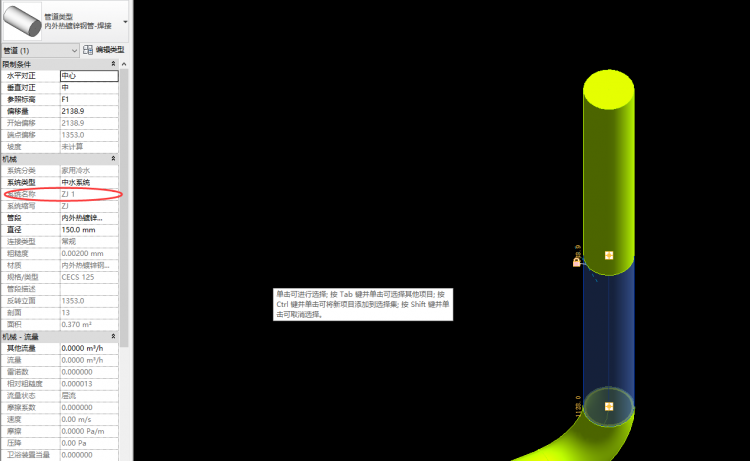

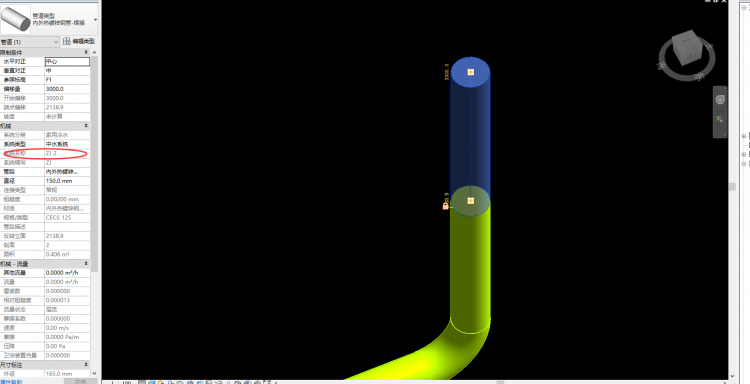

4、此时管段的系统名称已经与环网不同，如图所示。

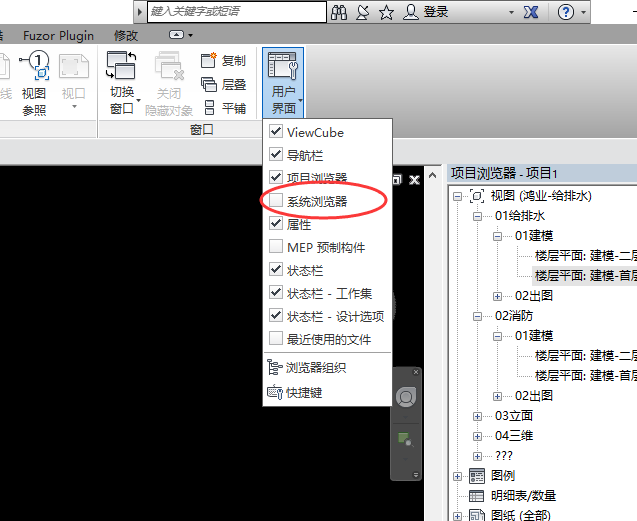

5、通过“视图”选项卡中的“系统浏览器”，如图所示。
6、根据自己的需求，选中系统浏览器中的对于的管道系统，将其名改为需要的名称，这样标注的时候就会标注出与环网管道系统不一样的系统名称了，如图所示。
意义：通过学习上述文章，通过使用拆分命令，再使用对齐命令将其对齐，既可近似显示连接，又可以标注不痛的系统。
BIM技术在城市轨道交通工程中的应用-中铁十八局集团有限公司.pptx
BIM技术在轨道交通工程中的应用-中铁十八局集团有限公司.mp4
模型等原始素材文件:
1场地布置模型:
一期:
一期场布181018.rvt
二期:
潘墩场地布置二期:
潘墩二期场布模型20190427（加机械）.rvt
潘墩场地布置二期一阶段:
潘墩二期一阶段场布模型.rvt
2基坑模型:
JK-潘墩站场布基坑模型20190527(调整降水井位置）.rvt
3车站模型:
S201482-S-101-WJ-C1-潘墩站围护结构(一期)-FZGD-190515（加附属）.rvt
S201482-S-101-WJ-C1-潘墩站围护结构(二期)-FZGD-190427(加附属）.rvt
潘墩站一期场地漫游.mp4
4复杂节点可视化交底:
一字型地连墙节点.rvt
梁板墙节点.rvt
梁板柱节点.rvt
米字梁节点.rvt
1.项目模型:
01.revit模型:
土建:
虎门医院扩建工程-1号住院楼8F、12F、RF.rvt
虎门医院扩建工程-1号住院楼TJ_1F.rvt 虎门医院扩建工程-1号住院楼_TJ_2F.rvt 虎门医院扩建工程-1号住院楼_TJ_3F、4F、7F、9F~11F.rvt 虎门医院扩建工程-1号住院楼_TJ_5F.rvt 虎门医院扩建工程-1号住院楼_TJ_6F.rvt 虎门医院扩建工程-1号住院楼_TJ_B1F.rvt 虎门医院扩建工程-1号住院楼_TJ_B2-RF.rvt 虎门医院扩建工程-1号住院楼_TJ_B2F.rvt 机电: 微信关注：工程数字BIM绘图.png 虎门医院扩建工程-1号住院楼_MEP_12F.rvt 虎门医院扩建工程-1号住院楼_MEP_1F.rvt 虎门医院扩建工程-1号住院楼_MEP_2F.rvt 虎门医院扩建工程-1号住院楼_MEP_3F、4F、7F、9F~11F.rvt 虎门医院扩建工程-1号住院楼_MEP_5F.rvt 虎门医院扩建工程-1号住院楼_MEP_6F.rvt 虎门医院扩建工程-1号住院楼_MEP_8F.rvt 虎门医院扩建工程_MEP_B1F.rvt
虎门医院扩建工程MEP_B2F.rvt
02.NWC模型:
01.土建:
虎门医院扩建工程-1号住院楼8F、12F、RF.nwc
虎门医院扩建工程-1号住院楼TJ_1F.nwc 虎门医院扩建工程-1号住院楼_TJ_2F.nwc 虎门医院扩建工程-1号住院楼_TJ_3F.nwc 虎门医院扩建工程-1号住院楼_TJ_5F.nwc 虎门医院扩建工程-1号住院楼_TJ_6F.nwc 虎门医院扩建工程-1号住院楼_TJ_B1F.nwc 虎门医院扩建工程-1号住院楼_TJ_B2F.nwc 02.机电: 虎门医院扩建工程-1号住院楼_MEP_12F.nwc 虎门医院扩建工程-1号住院楼_MEP_1F.nwc 虎门医院扩建工程-1号住院楼_MEP_2F.nwc 虎门医院扩建工程-1号住院楼_MEP_3F.nwc 虎门医院扩建工程-1号住院楼_MEP_5F.nwc 虎门医院扩建工程-1号住院楼_MEP_6F.nwc 虎门医院扩建工程-1号住院楼_MEP_8F.nwc 虎门医院扩建工程_MEP_B1F.nwc
虎门医院扩建工程MEP_B2F.nwc
03.整合模型:
虎门医院全专业整合模型.nwf
虎门医院扩建工程-1号住院楼_MEP_B2F-RF.nwf
虎门医院扩建工程-1号住院楼_TJ_B2-RF.nwc
2.详情PPT:
BIM技术在虎门医院扩建项目施工阶段的深度应用.pptx
6.扫描件:
虎门医院（参赛项目编号SG092).pdf
在修改或编辑图元时，经常会弹出各种警告，那么这些问题要要怎么解决呢？今天，我们带来4种问题的解决办法，请往下看！
切割或连接几何图形失败
不能从墙外剪切实例
已删除图元
不能粘贴所选内容
切割或连接几何图形失败
尝试切割或连接几何图形时显示警告，且无法正确地重新生成几何图形。
警告：
对于该条件有几个类似的错误消息，例如：
无法从墙外剪切[符号]的实例。
无法剪切具有实例的主体。
屋顶无法剪切。
无法剪切连接的图元。
无法使图元保持连接。
问题：
Revit必须能够按建筑比例创建相当精确的模型。应用程序具有关于生成实用建筑模型所需比例和精度的内置隐含假设。
在大比例侧，存在图元必须在20立方英里以内的限制。
在小比例侧，剪切几何图形时，应用程序需要面和边缘精确对齐。对齐时的轻微不准可能导致几何图形无效，从而导致剪切命令失败。
另一个小比例要求是几何图形不能小于约1/32″(0.79mm)。这意味着有效几何图形的边缘、宽度和半径必须大于或等于该长度。在剪切中，所得到的几何图形必须符合此要求，否则将被视为无效。两个独立的几何图形可以有效，但当从一个几何图形切割另一个时，生成的材料边缘或体积不满足最小长度要求。
在以下示例中，表示一种条件，在此条件下切割将导致几何图形小于1/32″的要求，表示一种条件，在此条件下被剪切的几何图形小于要求。
解决方案：
调整图元的尺寸或位置，以解决错误条件。可能的解决方案包括：
移动一个连接/剪切图元，以确保生成的几何图形或被剪切的几何图形大于1/32″。
查找可能导致轻微不准确性的图元组合，这可能由其他条件所造成，例如：
o一部分几何图形中较小的圆角或倒角。
o两部分内容中稍微不对齐的圆柱或旋转面。
o图元顶部/底部略微倾斜的面，如屋顶和楼板，与其他几何图形非常接近的相交。
o草图中稍微偏离轴线（使用捕捉功能来调整）。
检查模型几何图形的测量值，以确保相关图元之间的距离小于20英里。
不能从墙外剪切实例
当您移动以墙为主体的图元，并且无法正确地重新生成几何图形时，将显示错误。
错误：
不能从墙外剪切<族>实例
问题：
Revit无法重新生成几何图形来显示已移动的模型构件。
如果在移动门、窗或其他类似的以墙为主体的构件后，致使Revit无法正确地重新生成几何图形，便会出现该消息。如果在平面视图中将窗移动到门上，就可能会发生这种情况。Revit不能同时剪切门实例和窗实例。此外，如果拖曳构件或将墙缩短至无法承载构件，从而将构件移动到墙的外面，也会发生该错误。
例如，此曲线墙承载一道门。当您以此种方式更改墙时，它将无法再承载此门，此时就会发生错误。
解决方案：
取消更改或删除实例。
已删除图元
如果您试图将图元粘贴到一个没有正确主体的位置，将显示该警告。
警告：
已删除图元。使用“编辑粘贴的图元”可保留它们。
问题：
Revit要求所复制的图元有适当的主体。例如，窗需要墙，标记和尺寸标注需要参照图元。
解决方案：
如果试图将一个图元粘贴到一个不包含适当主体 的位置上，则将看到此消息。单击“取消”可删除该警告信息。在功能区上单击“编辑粘贴的图元”。在“编辑粘贴内容”模式下，将复制的图元放置到其适当的主体上。单击“完成”以完成粘贴过程。
提示：“对齐粘贴”工具不提供“编辑粘贴的图元”按钮。如果出现该消息，可执行取消操作，并改用“粘贴”工具。
不能粘贴所选内容
当您尝试将图元或剪贴板内容粘贴到不受支持的视图时就会出现此问题。
以下是粘贴操作受限情况的示例：
将模型图元（如墙）粘贴到绘图视图或图例视图中
将标记从一个视图粘贴到另一个视图
将视图参照粘贴到另一个视图
从模型将图元粘贴到族中
错误：
不能在<视图名称>视图中粘贴所选内容。
无法将当前的剪贴板内容粘贴到<视图名称>。
解决方案：
尝试粘贴到另一个视图（如平面视图、天花板投影平面视图或三维视图）。另一种方法是创建一个新图元，而不是粘贴已复制到剪贴板的图元。
在设计过程中往往设计的建筑物或构筑物在现实环境中不是正南正北的，然而在软件中设计的时候会按照软件中的北方向来设计。所以这就造成了在软件中设计的建筑物是“正南正北的”。
但是在Revit中有项目北和正北两个方向，可以通过旋转项目北来将设计的完成的模型旋转至正确的方向。
此方法通常用在项目成果展示阶段来使用等。
名词解释：
项目北：通常是建筑几何图形的主轴，并与应用程序窗口的边缘对齐的方向。
正北：是基于项目现场情况的真实世界的“北”方向。
操作步骤：
第一步：测量出项目北与正北的角度差值。
第二步：画出辅助线（偏移线）。
第三步：找到“管理选项卡-位置-旋转项目北”，通过此命令可快速将建筑物旋转至正北方向。
注意：在旋转项目北的时候有四种旋转方式，前三种比较好理解，主要是第四种它的对齐有一定的规则，它对齐的是与它最近的一个方向（例如：偏移线位于东偏南30°方向上，则该偏移线在对齐的时候将会对齐到正东位置，如偏移线位于东偏南50°方向上，则该偏移线在对齐的时候将会对齐到正南位置上。）
文章来源：亿为科技
作者：王舜
在安装工程中管道和线管的尺寸相对来说要复杂一些，一般都需要根据对应材质表的公称直径来加工，这点在Revit中也是相同的。
今天，我们就在前篇风管族的基础上分享一下：管道标准管径的变径弯头如何制作？
1.修改类别和类型参数

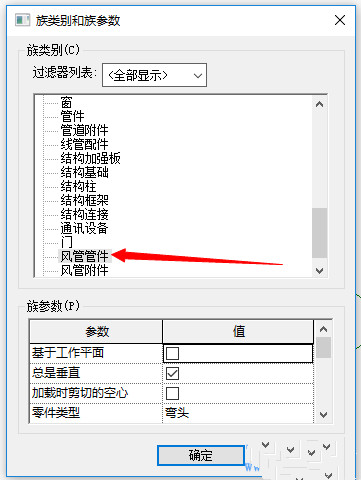

打开制作的风管弯头族，将类别改为“管件”，保证零件类型为弯头，使用直径：
由于风管用的风管尺寸，无法修改改为管道尺寸，因此需要全部删除并重建：
注意：如果尺寸设置为公共的长度，管件的单位则会受项目单位中公共规程中的长度单位设置的影响了。
接下来我们依次设置类型参数，原理请参照前篇的内容：
1）添加7个管道尺寸实例参数，公称直径1、公称直接2、外径1、外径2、延长线半长、延长线长度和弯曲半径；
2）公称直径1和公称直径2设置两个不同大小的默认参数；
3）延长线半长公式设置为：弯曲半径*tan(角度/2)；
4）延长线长度公式设置为：延长线半长*2；
2.查表设置
接下来就到了管道管件和风管管件区别最大的地方，查表环节了。
导入和管道对应材质的弯头尺寸表：
我们可以新建一个Revit中文的机械样板项目，打开其中的弯头族，然后将Elbow–Generic（Generic即公制）的CSV表格导出，再导入到我们的族中使用。
表格中各列的意义如下：
Revit安装时已经自带了很多管道和线管的尺寸表，路径如下：C:ProgramDataAutodeskRVT2019LookupTablesPipe
注意：将RVT2019改成对应的Revit版本号。
所有带Elbow的尺寸表都是弯头，但大多为英制的不能使用。
新建文字类型参数“弯头尺寸表”：
将值设为刚才我们导入的表格名称，如：Elbow-Generic：
外径1公式设为：
size_lookup(弯头尺寸表,”FOD”,公称直径1+10.4mm,公称直径1)；
外径2公式设为：
size_lookup(弯头尺寸表,”FOD”,公称直径2+10.4mm,公称直径2)；
弯曲半径公式设为：
if(外径1>外径2,size_lookup(弯头尺寸表,”CtE”,外径1*1.1,公称直径1),size_lookup(弯头尺寸表,”CtE”,外径2*1.1,公称直径2))。
3.参数关联
1）首先将之前丢失的“弯曲半径”和“延长线半长”参数与参照平面的标注关联：
2）再双击放样融合模型，依次将“外径1”和“外径2”与“轮廓1”和“轮廓2”的直径标注关联：
3)删除原来的风管连接件，在两侧添加管道连接件，并将连接件系统分类改为管件。
轮廓1上的连接件直径关联“公称直径1”，角度关联“角度”；
轮廓2上的连接件直径关联“公称直径2”，角度关联“角度”；
4）最后再将两个连接件链接起来就完成了。
通过Revit二次开发实现对平行轴网的快速标注。交互操作是框选轴网->点选尺寸标注出现的位置->生成两道尺寸标注。
要达到设想的结果一些地方需要特殊考虑：
框选操作容易误选轴网，起码要把与所选轴网不平行的轴网过滤出来。选用了第二步操作所选点的最近轴网作为轴网平行的参考基准。遍历所有框选的轴网，如果轴网与基准轴网的向量相同或相反，则判定为平行轴网；
外侧的尺寸标注需要标识最外侧的两根轴网，取得外侧两根轴网的方法也比较简单，遍历轴网，判断另外的轴网是否都在这根轴网的左边，或者都不在这根轴网的左边，即可获得最外侧的两根轴网；
在不同的视图比例下，尺寸标注的字体高度是不一样的，所以需要读取字体高度，根据当前视图的比例，计算出内侧尺寸标注的合适位置。
以下代码：
class QGridDimension : IExternalCommand
{
public Result Execute(ExternalCommandData commandData, ref string message, ElementSet elements)
{
UIDocument uidoc = commandData.Application.ActiveUIDocument;
Document doc = uidoc.Document;
//获取轴网类型
DimensionType dimType = null;
FilteredElementCollector elems = new FilteredElementCollector(doc);
foreach (DimensionType dt in elems.OfClass(typeof(DimensionType)))
{
if (dt.Name == "轴网尺寸标注")
{
dimType = dt;
//dimensionGrid(uidoc, dt);
break;
}
}
if (dimType != null)
{
Document document = uidoc.Document;
IList<Element> grids = uidoc.Selection.PickElementsByRectangle(new GridFilter(), "框选轴网");
if (grids.Count > 1)
{
XYZ selPoint = uidoc.Selection.PickPoint(ObjectSnapTypes.None, "选择尺寸定位位置");
View activeView = uidoc.ActiveView;
ReferenceArray referenceArray1 = new ReferenceArray();
ReferenceArray referenceArray2 = new ReferenceArray();
//获得最靠近选择点的轴网为参照基准
List<Grid> lineGrid = new List<Grid>();
Line referenceLine = null;
double dis = double.MaxValue;
foreach (Grid g in grids)
{
double d = g.Curve.Distance(selPoint);
Line line = g.Curve as Line;
if (line != null)
{
lineGrid.Add(g);
if (d < dis)
{
referenceLine = line;
dis = d;
}
}
}
//获得内侧尺寸标注的引用
foreach (Grid g in lineGrid)
{
Line line = g.Curve as Line;
if (line.Direction.IsAlmostEqualTo(referenceLine.Direction) || line.Direction.IsAlmostEqualTo(referenceLine.Direction.Multiply(-1)))
{
referenceArray1.Append(new Reference(g));
}
}
//获取外侧尺寸标注的引用
foreach (Reference refGrid in referenceArray1)
{
Grid g = doc.GetElement(refGrid) as Grid;
Line line = g.Curve as Line;
XYZ point1 = line.GetEndPoint(0);
XYZ point2 = line.GetEndPoint(1);
int i = 0;
foreach (Reference _refGrid in referenceArray1)
{
Grid _g = doc.GetElement(_refGrid) as Grid;
Line _line = _g.Curve as Line;
//XYZ point1 = _line.GetEndPoint(0);
//XYZ point2 = _line.GetEndPoint(1);
XYZ point = _line.GetEndPoint(0);
if (PointOnTheLeft(point1, point2, point))
{
i += 1;
}
}
if (i == 0 || i == referenceArray1.Size - 1)
{
referenceArray2.Append(new Reference(g));
}
}
//计算尺寸标注位置
XYZ lineDir = referenceLine.Direction.CrossProduct(new XYZ(0, 0, 1));
XYZ point_s = referenceLine.GetEndPoint(0);
XYZ point_e = referenceLine.GetEndPoint(1);
if (point_s.DistanceTo(selPoint) > point_e.DistanceTo(selPoint))
{
XYZ temPoint = point_s;
point_s = point_e;
point_e = temPoint;
}
XYZ offsetDir = point_e - point_s;
double lenght = dimType.get_Parameter(BuiltInParameter.TEXT_SIZE).AsDouble();
Line line_o = Line.CreateUnbound(selPoint, lineDir);
Line line_i = Line.CreateUnbound(selPoint + offsetDir.Normalize() * lenght * activeView.Scale * 1.9, lineDir);
//创建尺寸标注
using (Transaction tran = new Transaction(document, "轴网尺寸标注"))
{
tran.Start();
document.Create.NewDimension(activeView, line_o, referenceArray2, dimType);
document.Create.NewDimension(activeView, line_i, referenceArray1, dimType);
tran.Commit();
}
}
}
else
{
TaskDialog.Show("err", "未有轴网尺寸标注类型");
}
return Result.Succeeded;
}
bool PointOnTheLeft(XYZ point1, XYZ point2, XYZ point)
{
double r = (point1.X - point2.X) / (point1.Y - point2.Y) * (point.Y - point2.Y) + point2.X;
if (r > point.X)
{
return true;
}
return false;
}
}
internal class GridFilter : ISelectionFilter
{
public bool AllowElement(Element elem)
{
if (elem is Grid)
{
return true;
}
return false;
}
public bool AllowReference(Reference reference, XYZ position)
{
return true;
}
}
Revit提供了概念体量工具，用于在项目前期概念设计阶段，为建筑师提供灵活、简单、快速的概念设计模型。使用概念体量模型可以帮助设计师推敲建筑形态，还可以统计概念体量模型的建筑楼层面积、占地面积、外表面积等设计数据、可以根据概念体量模型表面创建建筑模型中的墙、楼板、屋顶等图元对象，完成从概念设计阶段到方案、施工图设计的转换。
利用Revit灵活的体量建模功能，可以创建NURBS曲面模型，并通过该曲面转换为屋顶、墙体等对象，在项目中创建复杂对象模型。在Revit中，还可以对概念体量的表面进行划分，配合使用“自适应构件”生成多种复杂表面肌理。
首先，体量属于族。
在revit中创建体量有两种方式，一种是在“项目中创建体量”，实现方式为：体量和场地–概念体量–内建体量。
另一种是“创建独立的概念体量族”实现方式为：应用程序菜单–新建–概念体量。
要创建概念体量模型，必须先创建标高、参照平面、参照点等工作平面，然后在工作平面上创建草图轮廓，再降草图轮廓转换生成三维概念体量模型。
创建形状：选择轮廓-创建形状
使用“创建形状”工具可以创建两种类型的体量模型对象：实体模型和空心模型。一般情况下，空心模型将自动剪切与之相交的实体模型，也可以自动剪切创建的实体模型。使用“修改”选项卡“编辑几何图形”面板中的“剪切几何图形”和“取消剪切几何图形”工具，可以控制空心模型是否剪切实体模型。在创建概念体量时可以为概念体量创建参数化驱动约束。
“创建形状”工具将自动分析所拾取的草图。通过拾取草图形态可以生成拉伸、旋转、放样、融合等多种形态的对象。
创建基本概念体量模型后，可以灵活编辑和修改概念体量模型的点、边和面，从而生成复杂概念体量模型。
常用命令：参照平面，编辑轮廓，创建形状，透视，添加边，添加轮廓。
“点图元”是概念体量中非常重要的定位图元。确定了点在空间的位置，通过连接空间点生成曲线，再利用曲线通过放样等方式生成各种曲面、实体，这是Revit中概念体量设计的基本工作步骤。
创建完概念体量模型后，可以对概念体量模型中的“面”进行分割，并在分割后的表面中，沿分割网格为概念体量模型指定表面图案，以增强方案表现能力。
可以使用表面分割工具对体量表面或曲面进行划分，划分为多个均匀的小方格，即以平面方格的形式替代原曲面对象。方格中每一个顶点位置均由原曲面表面点的空间位置决定。例如，在曲面形式的建筑幕墙中，幕墙最终均由多块平面玻璃嵌板沿曲面方向平铺而成，要得到每块玻璃嵌板的具体形状和安装位置，必须先对曲面进行划分才能得到正确的加工尺寸。这在Revit中称为有理化曲面。
要实线有理化曲面，必须先使用“分割表面”工具对表面进行网格划分。表面可以通过UV网络（表面的自然网络分割）进行分割，也可以根据标高、参照平面、模型线等图元按用户指定的方式分割表面。
曲面UV网络对正坐标用于定义曲面UV网格分割的计算起点。按住并拖动UV网格对正坐标，当移动鼠标指针到曲面角位置时，松开鼠标左键，Revit将自动放置UV网格对正坐标至邻近角点位置。同时，Revit将以曲面角点为基点，以坐标位置为原点重新调整曲面UV网络。
在划分网格时，Revit按UV方向测量网格带作为测量基准。
分别单击U、V方向测量网格带的角度值，修改U、V网格方向均为30°。
修改“表面显示”。
除根据曲面UV网格分割曲面外，还可以根据标高、参照平面、模型线分割表面。
选择曲面，“分割”–“分割表面”，取消曲面UV网格分割，单击“交点”–“交点”，选择视图中所有参照平面和标高图元，“完成”表面分割。
Revit提供了“分割路径”功能，可以沿任意曲线生成指定数量等分点。
Revit提供了“基于公制幕墙嵌板图案填充.rfa”和“自适应公制常规模型.rfa”两种族样板，分别用于创建表面填充图案和自适应表面填充图案族。
“基于公制幕墙嵌板图案填充.rfa”族的制作
在体量表面中使用“基于公制幕墙嵌板图案填充”创建的嵌板族时，族中提供的各驱动顶点将与各表面划分网格的顶点重合，从而根据实际的表面划分形式改变填充图案的形状。在使用表面填充图案族进行体量表面有理化时，Revit将按体量表面实际分割尺寸自动调整表面填充图案形状。在填充图案族中各驱动顶点占用的网格数量，也将同样影响在体量中有理化表面时占用的表面划分网格数量。
除创建基于规则分割网格的表面填充图案族外，还可以创建任意形式的自适应表面填充图案。
选择“自适应公制常规模型.rfa”族样板。
在进行概念设计时，除通过体量模型推敲建筑概念形态外，还必须了解各形态体量模型的各楼层建筑面积、总建筑面积等设计信息。
必须将概念体量模型族载入到项目中，才能进行体量分析和研究。可使用Revit明细表统计功能，以明细表格的方式统计得到当前体量的楼层面积、各楼层周长、外表面积等信息。
完成概念体量模型后，可以通过拾取体量模型的表面生成墙、幕墙系统、屋顶、楼板等建筑构件，将概念体量模型转换为建筑设计模型，实现又概念设计阶段到初步设计阶段的过渡。
在做项目的过程中，在使用Revit自带的族不满足项目要求，很多时候，需要自己新建族。下面来讲解一下怎么创建一个新的风管弯头。

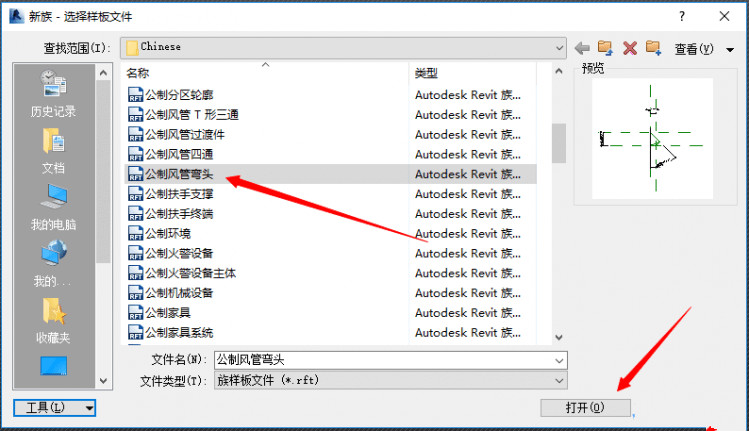

1、打开【Revit软件】，点击“新建”，弹出“新族-选择样板文件”对话框，选择“公制风管弯头”并打开，如图所示。

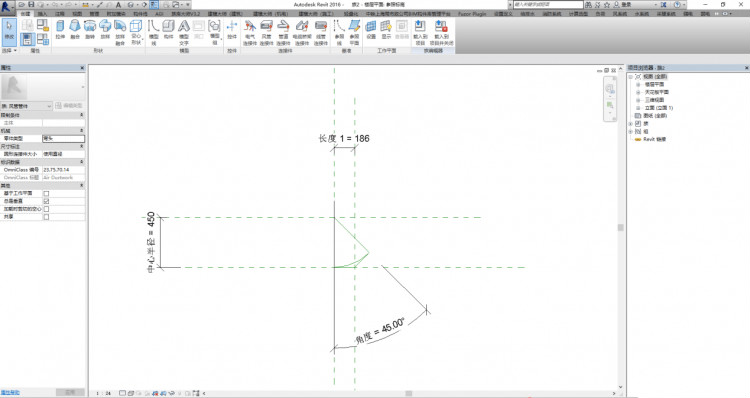

2、单击“创建”面板，选择“放样”命令，点击“绘制路径”，选择“圆心-端点弧”，在绘图界面开始绘制路径，如图所示。

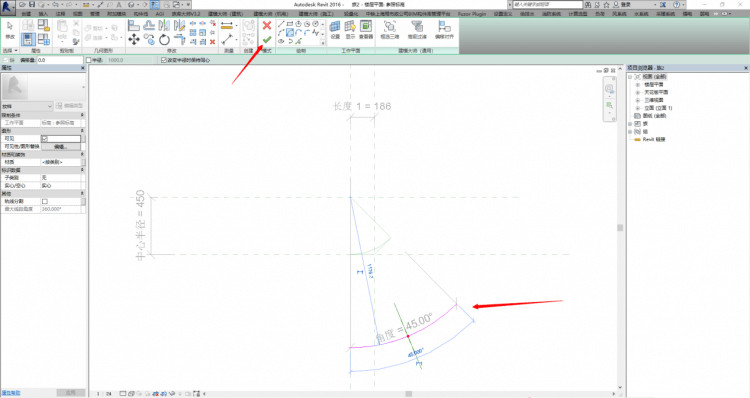

3、以中心半径和长度交叉一点为端点画出圆形，并在45°角度的范围内绘制半圆形的路径，如图所示。

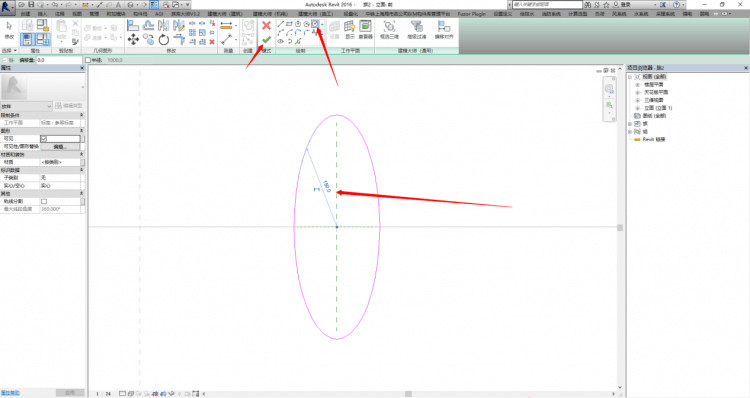

4、选择“编辑轮廓”，弹出“转到视图”对话框，选择视图“立面：前”并打开视图，点击“圆形”开始编辑半径为150mm的圆形，点击两次对号，完成编辑模式，如图所示。

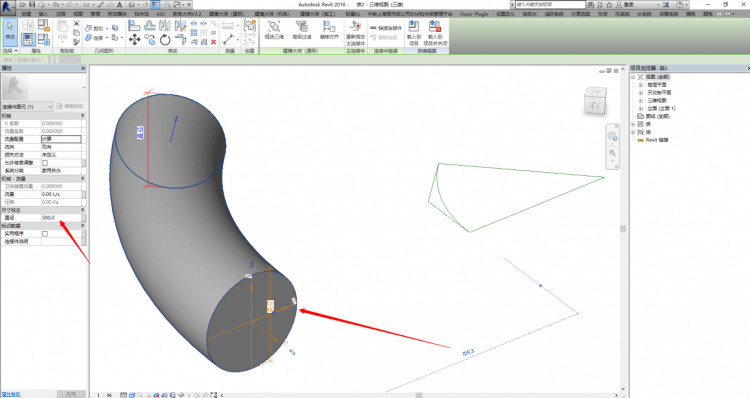

5、打开三维视图，单击“创建”面板，选择“风管连接件”，在圆形风管模型上设置尺寸标注为直径300mm，如图所示。
6、由于公制风管弯头样板文件带有参数设置好了的族类型、族类别和族参数，就不用重复设置参数最后一个步骤了，可以把这个圆形风管弯头载入到项目进行测试，如图所示。

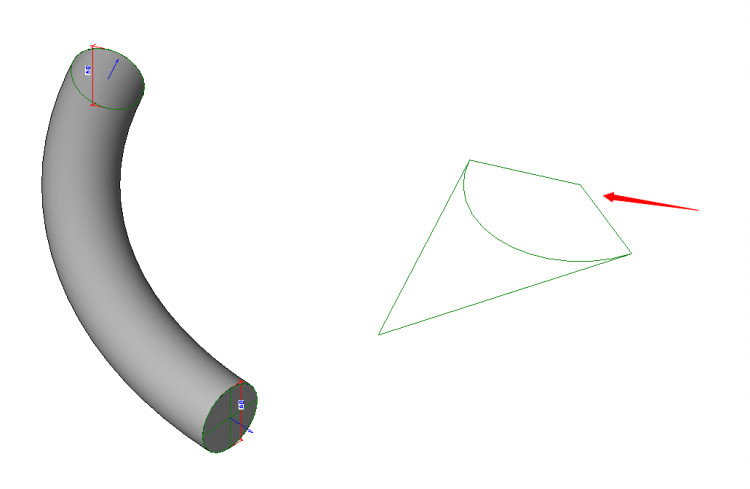

7、根据公制风管弯头样板文件的优势，可以制作角度15-175的圆形风管弯头，根据上述步骤可以完成如下图在180°范围内的风管弯头，如图所示。

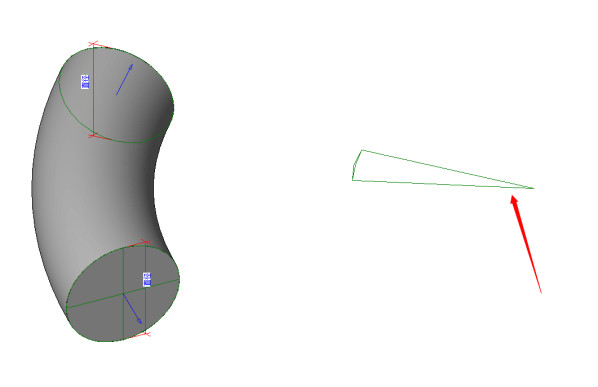

15°圆形风管弯头

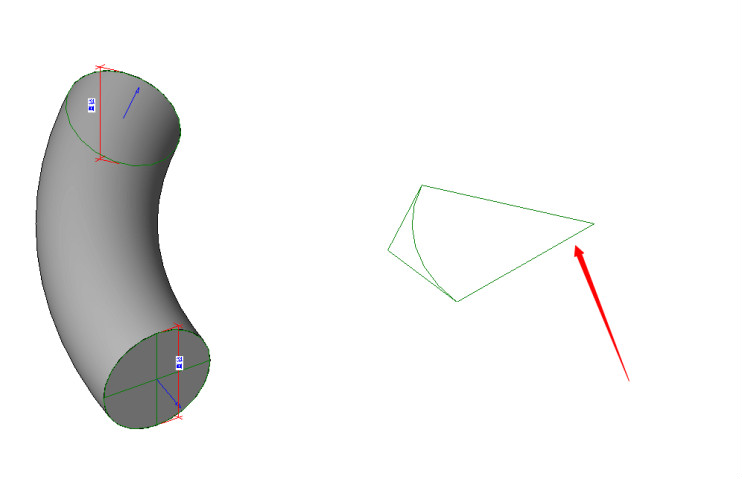

60°圆形风管弯头
90°圆形风管弯头
135°圆形风管弯头

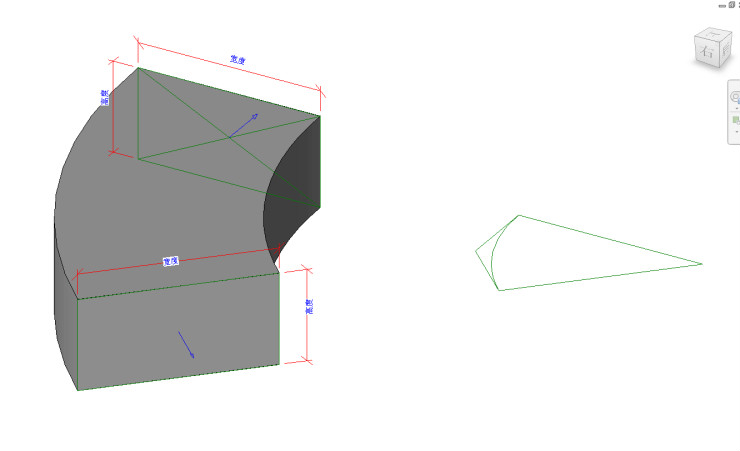

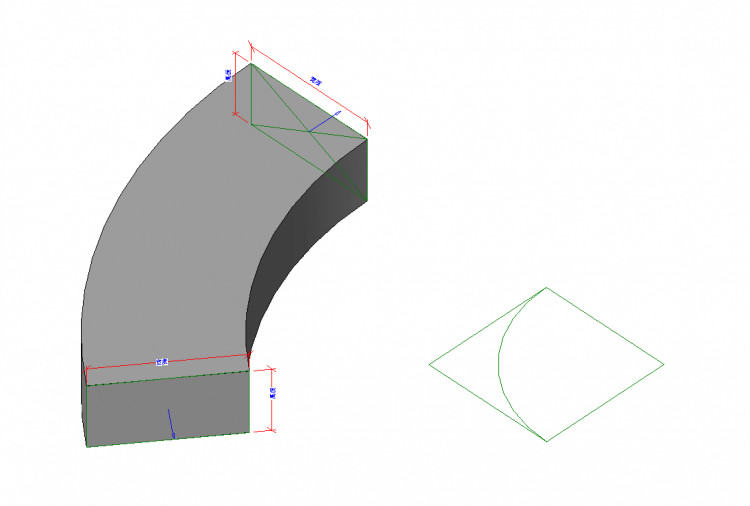

8、再次根据上述步骤，可以制作出180°角度范围下的矩形风管弯头，如图所示。
45°矩形风管弯头
90°矩形风管弯头
意义：通过学习本文内容，利用Revit自带样板创建适合自带族库中没有但适合项目实际需求的风管弯头。
WPF是winform的升级版，在做Revit二次开发，用WPF界面来做会好看且方便快捷好多。那么怎么在Revit二次开发中用到WPF呢？这个也很简单。
在类中，没办法直接添加WPF窗口，只能方便快捷的添加Winform窗口，所以winform常作为首选。
在类中添加WPF窗口要修改一些东西：首先，在项目中添加用户控件（wpf），然后按下图，把UserControl改为Window。
接下来，在类中，也把UserControl改为Window。

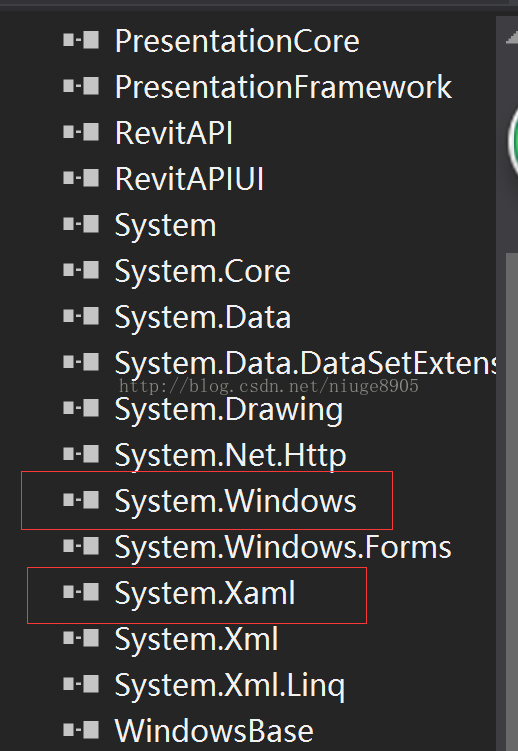

最后再添加两个引用就可以了。如果还报错的话，保存文件，再用vs打开一下就好。
在Revit剖面框如何进行旋转和隐藏呢?下面就为大家分享Revit剖面框进行旋转和隐藏的图文教程，有需要的可以来了解了解哦。
首先来看看模型，进入【三维视图】，勾选属性面板中的“范围：剖面框”，这时三维模型中就出现一个剖面框。
进入上立面视图，清楚的可以看到：剖面框和所要截取的模型范围不一致，怎么办呢?
单击剖面框，激活剖面框，此时剖面框除在激活状态下有6个方向的拖动柄外，在角点位置多一个旋转符号。(进入上立面视图是为方便控制旋转方向)这个旋转符号就是重点啦!!鼠标拖动旋转符号到合适的位置。这时剖面框就旋转了。
也可以在单击选中剖面框的状态下，利用修改面板的【旋转】命令也是OK的
最后就是拖动6个方向的拖柄，调整一下剖切的范围。最后要出图片时，再把剖面框隐藏(HH或者EH)就可以了。
以上这里为各位分享了Revit剖面框进行旋转和隐藏的操作教程。有需要的朋友赶快来看看本篇文章吧。
AutodeskRevit软件是专为创建建筑信息模型（BIM）而设计，是目前国内普及度最高的BIM软件之一，其中包括RevitArchitecture,RevitStructure，RevitMEP等一系列产品，分别为建筑、结构、设备（水、暖、电）等不同专业提供BIM解决方案。所有Revit产品都是参数化的。“参数化”是指模型的状态可有参数来驱动，可实现Revit提供的协调和修改管理功能。Revit作为一个开放的平台软件，除了自身强大的功能之外，也提供了丰富的应用程序编程接口（API）。借助于API我们可以完成以下工作：
（1）访问模型的图形数据
通过编程来访问模型的颜色、图形样式、尺寸等图形数据。
（2）访问模型的参数数据
通过编程访问图元的实例参数、类型参数，访问项目的共享参数和项目参数等。
（3）创建、修改、删除模型元素
通过编程编辑模型，包括移动、旋转、镜像、删除、组合、修改、阵列等操作。
（4）创建插件来完成对UI的增强
外部命令通常在外部工具栏下，Revit允许用户通过API定制自己的Ribbon按钮。
（5）创建插件来完成一些对重复工作的自动化为提高建模效率，一些重复或复杂的建模操作可通过程序一键完成。
（6）集成第三方应用来完成诸如连接到外部数据库、转换数据到分析应用等BIM应用的一大障碍就是软件之间的数据文件不兼容，通过研究软件之间接口及数据结构开发数据转换插件使得数据共享。
（7）执行一切种类的BIM分析
在Revit上集成外部分析工具的功能，执行相关BIM分析。
（8）自动创建项目文档
在Revit的分析设计中，热负荷和冷负荷分析是非常重要的一部分，通过这项分析，可以确定建筑模型的能量需求。
为建筑模型中的所有区域放置和定义空间后，可以将这些空间指定给分区。然后可以执行热负荷和冷负荷分析，以确定建筑的能量需求，以及确定空间和分区需求。
办公楼的三维分析模型
为了实现精确的热负荷和冷负荷分析，应当在建筑模型的所有区域中都放置空间（考虑整个体积）。这包括未占用的空间，如正压送风系统、计算空洞、竖井和墙槽的体积。还必须在“体积计算”对话框中选择“面积和体积”，以计算项目整体的空间体积。
虽然与小间隙空间关联的区域不会作为分区和空间显示在平面或剖面视图中，但它们会显示在“热负荷和冷负荷”对话框中的分析模型中。这是因为小间隙空间是在热负荷和冷负荷分析过程进行分析的，而此分析模型会显示被分析的所有区域。请参见计算空洞、竖井和墙槽的体积。
工程阶段只有与建筑模型中的所有分区和空间的阶段相对应，才能分析整个模型的加热和制冷需求。否则，软件将仅分析那些阶段与工程阶段相对应的分区和空间。
在使用链接模型时，所有分区和空间都必须在主体（本地）文件中。
为热负荷和冷负荷分析做准备
在执行热负荷和冷负荷分析之前，先准备建筑模型。
1、将空间和分区添加到模型。
2、指定面积和体积设置：
a.单击“建筑”选项卡“房间和面积”面板下拉列表（面积和体积计算）。
b.在“面积和体积计算”对话框的“计算”选项卡上，在“体积计算”下，选择“面积和体积”。
注：“面积和体积”选项应始终处于选中状态。如果在建筑模型中放置空间后未选择此选项，请选择“面积和体积”，然后检查所有空间的垂直范围和体积，以确认它们符合设计意图。
c.在“房间面积计算”下，确认已选中“在墙面面层”。
该设置指定在墙的哪个位置计算体积。
d.单击“确定”。
3、指定用于分析的建筑参数：
a.单击“分析”选项卡“报告和明细表”选项卡（热负荷和冷负荷）。
b.在“热负荷和冷负荷”对话框的“常规”选项卡中，根据需要定义参数。
4、指定建筑类型设置：
a.单击“管理”选项卡→设置”选项卡→“MEP设置”下拉列表→“建筑/空间类型设置”。
b.在“建筑/空间类型设置”对话框中，选择“建筑类型”，然后从列表中选择一种建筑类型。
您可以使用过滤器来搜索特定的建筑类型。
c.在右侧面板中，根据需要调整各参数。
d.对于每个明细表（占用率、照明和电力明细表），请单击“值”列，然后单击以打开“明细表设置”对话框，并选择或调整明细表。
e.对于“打开时间”和“关闭时间”，单击“值”列，然后单击，以打开“时间设置”对话框，并指定运行时数。
在“时间设置”对话框中，使用向上/向下箭头（或在框中键入数字）来调整建筑的打开或关闭时间。
执行热负荷和冷负荷分析
热负荷和冷负荷分析用于确定建筑模型的加热和制冷需求。
将空间放置在建筑模型的所有区域中，创建分区并为热负荷和冷负荷分析做好项目准备工作后，可以通过下列方法执行热负荷和冷负荷分析：
使用Revit中的集成工具计算负荷并创建报告。
导出项目信息，以创建gbXML(GreenBuildingXML)文件。该方法将打开“导出gbXML”对话框，该对话框中的工具与“热负荷和冷负荷”对话框中的相同，只是它不会计算负荷和生成报告，而是用来将加热和制冷信息导出到gbXML文件中。
gbXML文件包含了项目的所有加热和制冷信息（包括空间和分区）。然后可将gbXML文件导入到将要执行热负荷和冷负荷分析的第三方负荷分析软件应用程序。gbXML开放方案用来帮助建筑设计人员获取有关建筑项目能量消耗特征的信息。
与热负荷和冷负荷分析一起使用的明细表字段
下表列出了可以与明细表一起使用有助于分析项目负荷的字段（除空间属性的字段外）。
从gbXML文件导入负荷分析
如果第三方分析应用程序的输出是gbXML文件，可将该文件导入到Revit中，并使用它设计HVAC系统。
1.单击“插入”选项卡→“导入”面板→（导入gbXML）。
2.在“打开”对话框中，定位到包含gbXML文件的文件夹，选择该文件，然后单击“打开”。
3.在“选择要从gbXML文件导入的数据”对话框中，选择要导入到项目中的类别。
注：将负荷分析结果导入到Revit中后，gbXML文件的计算参数会自动添加到项目的Revit空间（作为空间属性）中。
以上是有关热负荷和冷负荷分析的主要内容，希望能帮助大家更加得心应手地开展工作！
状态：
正在对此事件可能的原因进行调查并寻求相应的解决方案。
附加信息：
此问题特定于在Revit 2020中创建且稍后在Revit 2020.2中处理的项目
解决方法：
如果当前未使用Revit 2020.2版本，请避免更新，直到发布此修复
如果当前使用Revit 2020.2版本，可以在Revit 2020.2内部版本中执行几项一次性操作来防止问题：
重命名项目中的所有族(例如，将FamilyX重命名为FamilyX-2,然后重新命名为FamilyX) OR
将模型另存为新中心文件(必须是新文件，而不是“另存为”保存到同一位置)或在项目中重新加载所有族(包括公司、Autodesk和第三方族),或者将整个项目团队移回Revit
2020.1。如果团队处理混合版本，我们建议首先让每个人使用同一版本。混合使用Revit 2020.2和早期版本可以重新将问题引入模型。
项目经理需要一个有趣的动画序列或者令人眼花缭乱的会议演示文稿PPT。但是您知道这可能很耗时且很困难。表面的优雅之处可能会带来绵延不断的渲染周期，使您无法进入后期制作。您希望静态图像幻灯片显示具有动画化的选项同时又有简单性（请想像使用了兴奋剂的PowerPoint）。
设计一直变化，直到最后一刻。您不希望过早渲染动画，因为在项目进行重要的设计更改时，您只需要再次执行动画即可。但是，如果您等得太晚，则可能会错过重要的截止日期。理想情况下，您需要的是一个可预测且可实施的工作流程，该工作流程可以尽可能快地适应重要的设计更改，而不会给截止日期前交付带来风险。
您并不总是有时间渲染。尽管Enscape能够渲染动画，但它仍然需要花费您没有的时间，这是您还必须记住要做的另一件事（包括许多其他压力很大的期限）。当会议距离会议四十五分钟时，一小时的渲染时间是永恒的压力。当在一天的不同时间有数十个不同的序列，并且需要单独渲染然后在后期制作中一起进行编辑时，渲染变得特别复杂。幸运的是有更好的方法！
在大多数情况下，它可以创建一个单一的长镜头在Enscape动画中（如果你还没有听说过一个长镜头在电影制作开始了在这里（https://en.wikipedia.org/wiki/Long_take）。本质上，您是在创建单个较长的摄像机路径，而不是创建多个单独的摄像机路径。下面的视频说明了Enscape能够将摄像机位置，方向，一天中的时间和景深转换为单个长镜头序列的功能。该视频并非一次单独创建所有这些序列并在后期制作中缝合在一起，而是单次制作。
此技术使您可以创建在会议和演示期间实时预览的有趣视频。您可以使用静态图像幻灯片演示来简化操作，并可以选择对动画进行序列化的选项，这些序列包含了一天中的时间，景深以及从一个位置到另一个位置的剪切效果。
您可以跟上设计更改，直到最后一刻。由于动画是在“预览”模式下实时显示的，因此您不受时间紧迫的束缚。您可以自由设置长镜头，而不必将结果另存为动画。当需要播放动画时，只需将摄像机路径加载到最新的设计文件中，按预览并实时显示。
如果必须渲染动画-至少可以尽可能高效地进行动画处理。Enscape将在我的计算机上大约5分钟内渲染一分钟的动画。无需创建单独的序列（花费时间来打开和关闭单独的相机路径进行渲染），该技术允许您将所有序列一起渲染为一个长动画。因此，您可以开始制作后期制作中的最终动画，并以一个（而不是多个）草图动画作为上下文。在最后的截止日期即将到来之前，以更高的质量重新渲染动画，然后将结果与以前的源动画草稿交换出去。您可以从后期编辑软件中快速保存最终结果。就个人而言，我更喜欢CamtasiaTechSmith提供的易用性，价格，速度和质量。更重要的是？适用于Windows和OSX。
如果您不熟悉Enscape动画工具，则可能需要备份一点并获得更广泛的概述。丹·斯坦创造了一个精彩的最佳做法，并越过入门指南这里。Dan的文章将为您提供深入了解之前的基础。:)
以下示例包含八个摄像机和两个场景（每个场景四个摄像机）。在每个场景中，两个摄像机的位置完全相同：在每个场景的开始和结尾。两个场景的最终远景将持续四十秒。
您可以下载并使用在此处制作本教程时创建的Revit / Enscape项目（Revit 2020）。如果您没有Revit 2020，请使用Revit示例项目。流程相同-只需在项目中选择要突出显示的两个区域作为单个场景即可。
首先，我们必须在Enscape中调整一些设置。打开“转义设置”菜单，将“ 景深”更改为20％，然后取消选中“ 自动聚焦”。请注意，景深是全局设置-您可以为整个动画序列增加或减少此值。
启动Enscape并打开视频编辑器（或按K键）。导航到第一个位置，如下所示。按+添加关键帧按钮（或再次按K键）以添加关键帧。第一个关键帧在时间轴的开头显示为一个小三角形。
导航到下一个摄像机位置，如下所示。选择+添加关键帧。第二个关键帧显示在时间轴的末尾。您有两个关键帧。
单击时间轴左侧的第一个三角形，将您带回到第一个关键帧。您将以第一人称模式进入相机“内部”。这还会打开“ 关键帧编辑器”，并指示您正在编辑“ 关键帧1/2”（两个）之一。
关键帧编辑器允许以多种方式（在下图中从左到右）编辑摄像机：
将第一个关键帧的景深-焦点更改为0.001。整个场景将失去焦点，如下图所示。确保在“景深”更改后选择“ 应用 ”以保存更改。
现在，我们将在与第一台相机相同的位置创建一个新相机。按插入，然后按确认。
现在将时间戳记更改为5秒，然后编辑“ 景深”以使场景聚焦，如下所示。选择应用保存更改。结果，相机将不会移动，但场景将在5秒钟内清晰对焦。
在“ 关键帧编辑器”面板（位于编辑器顶部）的右侧，有两个小三角形，可让您向前和向后前进到时间轴上的每个关键帧。选择右侧的三角形以前进至关键帧3/3。
如下图所示，将“ 时间”更改为05:00（凌晨5点）并更改“ 景深”，以便霓虹灯对准焦点，前景不对准焦点。不要忘记选择“ 应用”。
在同一摄像机位置，选择插入并确认以放置另一台摄像机。将景深降低到最低值0.001。选择应用。现在，您已经放置了前四个摄像机并完成了第一个场景。
现在选择“ 返回”以返回到“ 视频编辑器”和“ 时间轴”。如果要到目前为止预览工作，请按P键从时间轴的开头预览动画路径。
如下图所示（通过时间轴上的小三角形），有四个关键帧。时间轴上的前四个摄像头应如下所示（请记住，我们将通过XML文件调整确切的时间和时间戳值）。如果您需要查看摄像机的时间戳，只需将第一个摄像机加倍，然后使用滚轮调整时间戳即可。在跳转到下一个关键帧之前，请不要忘记选择“应用”。
现在，让我们放置下四个摄像机。导航到下面显示的位置，然后选择+添加关键帧。然后，单击时间轴上最右边的三角形以进入相机并打开“ 关键帧编辑器”。您将在5/5摄象机内。将一天中的时间更改为15:00（下午3点）。将景深减小到最低值0.001。选择确认并应用。现在不用担心时间戳。我们稍后将对其进行编辑。
在同一位置插入另一台摄像机（6/6）。增大景深，使场景清晰可见，如下所示。选择确认并应用。
选择插入以放置另一台摄像机（7/7）并移动到下面显示的位置。将一天中的时间更改为06:00。增大景深，使场景清晰可见，如下所示。选择确认并应用。
选择插入将另一台摄像机（8/8）放置在同一位置。将景深减小到最低值0.001，场景将失去焦点，如下所示。选择确认并应用。
现在已经放置了所有八个摄像机，让我们保存摄像机路径。返回Revit并从“转义”选项卡中选择“ 相机路径”>“保存路径 ”。将XML文件保存到您的桌面。
导航到XML文件，然后右键单击以使用记事本打开它。我们将输入小时和timestampSeconds值的确切值（在下面突出显示），因此随着摄像机的移动，一天中的时间也会改变。在下面的示例中，一天中的时间发生了非常明显的变化：例如，在关键帧顺序 1和2 之间10秒内10个小时。实际上，这可能太严重了。在动画中，一天中更细微的变化可能非常令人愉悦。将一天中的时间更改一个小时（约10秒钟）不会分散注意力，但会产生令人愉悦的时间流逝感。
现在，您可以掌握如何使照相机看起来跳到新场景的技巧：只需将timestampSeconds值减小为两个关键帧之间的1/100秒。下图通过关键帧顺序值3和4 对此进行了说明。关键帧3在20秒开始，在关键帧4在20.01秒结束。结果，相机从一个位置跳到下一位置的速度比您看到的快。保存更改并关闭记事本。
返回Revit并从“转义”选项卡中选择“ 相机路径”>“加载路径 ”。
返回“转义”并在“ 视频编辑器”中查看时间线。看来时间轴上只有七个摄像机。但是请记住-实际上有八个摄像头。为什么是这样？请记住，相机4/8和5/8相距仅1/100秒。这两个关键帧实际上重叠，并且这些关键帧在时间轴上似乎是相同的三角形。
现在，您可以使用“ 预览”功能实时预览整个40秒远摄相机路径。按“ 预览”按钮（或按P键）。
对“预览”满意后，可以从“转义”选项卡中选择“ 渲染视频 ”（渲染的视频如下所示）。但是您不必渲染视频。而是将摄像机路径保存到项目文件夹中，并在需要时启动Enscape，加载摄像机路径并实时预览视频。
与此有关：没有理由不能创建10分钟甚至更长的长镜头！渲染10分钟的动画将花费Enscape大约一个小时。但是Enscape可以愉快地实时预览整个摄像机路径，从而节省了渲染时间和重新渲染时间，而且还具有在实时动画预览中包含每个设计更改的附加好处。您可以快速轻松地在相机路径中包含重要的设计亮点，而不必因重新渲染动画以呈现最终结果而感到压力。:)
编辑动画路径的XML文件也是将新相机引入现有动画路径的好方法。只需创建一个新的相机路径并保存即可。然后打开新的XML文件并复制新的相机路径。然后打开现有的长镜头相机路径，并将新相机路径粘贴到现有XML文件相机路径中。确保更新后续的“ 关键帧顺序”和“ 时间戳记秒”值。保存XML文件并关闭记事本。将相机路径重新加载到Enscape中。新的相机路径包含在现有的相机路径中。
再一次，如果您想下载并使用在制作本教程时创建的Revit / Enscape项目，请访问此处（Revit 2020）。
文章来源：湖南建工BIM中心
当前，我国的BIM设计还处于初级阶段，目前唯一具有法律效力的设计成果文件还是二维施工图图纸。三维模型的规范性会日益增强，对设计、施工的辅助、指导作用会越来越明显。短期内，二维施工图纸仍然必不可少，两者相结合会起到更好的作用。因此，作为真正的设计人员来讲，BIM设计完成的不仅是三维信息模型，而且必须还得作出更好的二维施工图。
无规矩不成方圆，标准化的重要性大家不难理解。二维施工图时代，国家有国家标准、制图规范，各设计院、企业也都有自己成熟的制图标准。三维施工图时代，目前缺少统一标准。完善企业的BIM标准，统一企业的项目样板尤为重要。
传统的二维图元的建筑设计方式，往往面临着时间紧迫和各专业间交流协作缺失等诸多窘境。能够更加快速高质量的完成设计显得十分重要。基于Revit的建筑专业正向设计可以实现更高质量、更加精准的建筑设计。样板的设置作为Revit建筑设计的基础显得尤为重要。
基于Revit的建筑专业项目样板设置分八步走：
项目浏览器组织设置
视图样板设置
线样式设置
对象样式设置
尺寸及标注信息设置
图框设置
族文件设置
模型出图设置
1、项目浏览器组织设置
设置内容：设置统一的建模、出图、立面等视图信息，规范项目实施标准。建模过程中一定要按照所属平面进行操作。
设置建议：平面设置分为建模、出图、立面、三维。
操作步骤：视图-浏览器组织-规程-各建模平面。
2、视图样板设置
设置内容：设置建模视图的显示样式，用以辅助快速建模、规范出图。
设置建议：建模平面设置以辅助快速建模为主，各构件填充颜色宜有较大区分；出图平面设置应基于自身企业出图标准进行设置。
操作步骤：视图-视图样板-管理视图样板-替换模型/替换注释/替换过滤器等。
3、线样式设置
设置内容：设置模型出图线型、线宽、线图案进行规范设置，以满足设施出图要求。
设置建议：依据自身企业出图规范进行设置。
操作步骤：管理-其他设置-线样式。
4、对象样式设置
设置内容：设置各构件出图时的平法表达，以满足企业平面出图规范。
设置建议：依据自身企业规范要求进行设置。
操作步骤：管理-对象样式-线宽/线颜色/线型图案/材质填充。
5、尺寸及标注信息设置
设置内容：对模型出图过程中所做的尺寸标注进行规范设置。
设置建议：依据自身企业规范要求进行设置。尤其要注意标注方向问题，复制类型过程中宜命名清楚。
操作步骤：注释-对齐-编辑类型。
6、图框设置
设置内容：设置出图图框信息，满足设计出图需求。
设置建议：会签栏设置应参数化可自由设置，所建图框宜采用1:1的比例进行设置。
操作步骤：新建族-图框绘制-会签栏设置-载入项目。
7、族文件设置
设置要点：构建项目苏旭各类构件，以实现项目快速建模。
设置建议：所载入族文件宜带有平法表达，以满足设计出图需求。族文件所携带构件信息应完整。
操作步骤：族-载入项目。
8、模型出图设置
设置内容：设置出图过程中的平法表达、图例、图纸命名等信息，以便满足项目出图需求。
设置要点：各平法表达、图例、图纸命名等应符合出图规范，严格按照企业标准进行设置。
操作步骤：视图-图纸-编辑类型。
结语
项目样板设置是实现Revit建筑专业正向设计的基础，精细的项目样板能够快速辅助建模出图，达到事倍功半的效果。目前，湖南建工BIM中心已针对建筑、结构、机电等专业建成完善的项目样板库，并在BIM设计咨询项目中进行实践应用，更快地推进了项目实施。
基于Revit的建筑专业项目样板设置，你get到了吗？
供稿：聂雷
编辑：沈慧玲
审核：周子能
培训网校课程目录
零基础培训教程
项目实战训练营
来源丨益埃毕教育
我们在Revit中有时需要对门窗进行标识，以便我们或者其他工程人员不用去一一选择去看，在对门窗进行标识时也可以快速标识提高效率。
1.在平面视图下，在快速访问工具栏中点击注释，在上下文选项卡中标记栏中点击全部标记
2.点击全部标记后，此时会弹出标记所有未标记的对象对话框。
3.此时我们需要按住Ctrl键，拖动上下按钮对窗标记和门标记进行多个选择
4.选择好后，点击确定完成，标记完成后再对标记进行优化，以便美观好看
5.此方法不仅可以快速对门窗进行标记，也可以对其他的类型进行快速标记，在对这些类型进行标识前需要预先对这些类型的族标记载入到项目当中。
-END-
Revit如何在其他项目中重用视图和图纸?
可将以下类型的视图复制到当前项目中：
根据以下步骤可以插入文件中的视图：
1.打开要需要使用其他项目的视图的项目文件。
2.单击“插入”选项卡的“导入”面板中“从文件插入”下拉列表里找到“插入文件中的视图”。
3.选择拥有需要导入的视图的项目文件，然后单击“打开”。
4.在“插入视图”对话框中，选择要包括在当前项目中的视图或图纸，然后单击“确定”。
5.所选视图或图纸将被复制到当前项目中，并将它们列在项目浏览器中。
