Revit怎么画柱墩?BIM小技巧——花瓶柱墩的建立

image_print阅读模式

    文章来源:河南六建建筑集团有限公司

    花瓶柱墩建模思路

    由于该墩柱四面均为曲线,按照常规模型建立无法完成。现在将该墩柱利用“微积分”的原理进行拆分,依图为例,将3m以下标准部分为一段,该段可直接采用revit拉伸功能进行建模。上部3m段拆分成多段(根据实际尺寸来划定每段距离,每一个分段的矢高控制在5mm以内,300-500每段为宜),建立每段模型,最终将所有模型合并。

    建模流程

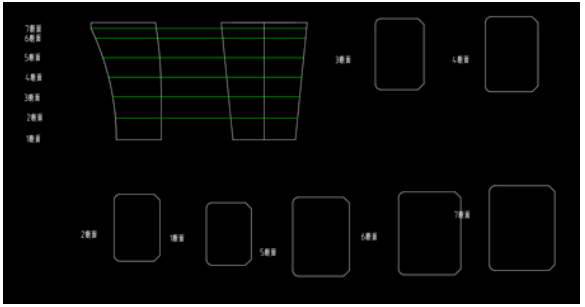

    1、墩柱CAD拆分

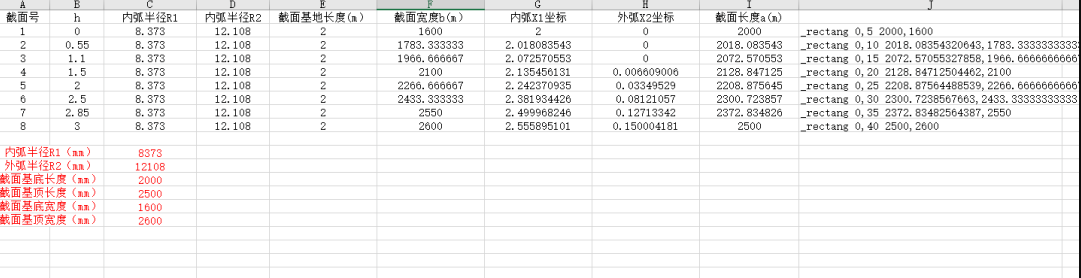

    利用Excle表格计算公式,求出各断面边长,并在CAD中生成各断面轮廓线。

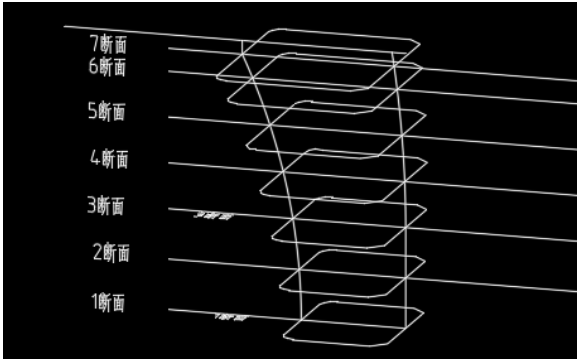

    2、绘制三维轮廓

    在CAD三维模型绘制模式中,将各轮廓线与墩柱竖向截面边界对齐,形成三维轮廓线,并导出CAD模型。

    3、Revit绘制模型

    ①在revit中新建结构柱族,将cad模型导入,在三维视图中,采用融合命令进行拾取绘制(分段进行绘制)。

    ②对3m以下部分可直接拾取最下端轮廓线,采用拉伸命令绘制。
