Revit怎么弄剖面图?Revit如何设置剖面填充样式

image_print阅读模式

    PART 01

    假设要将剖面中的楼板(其他构件亦同)以橙色亮显,首先需要在平面视图中新建剖面,需要该剖面可以剖切到楼板。

    图1-1

    PART 02

    选中剖面点击鼠标右键转到视图,并且将剖面的显示模式改为精细和着色模式,如图1-2。

    图1-2

    PART 03

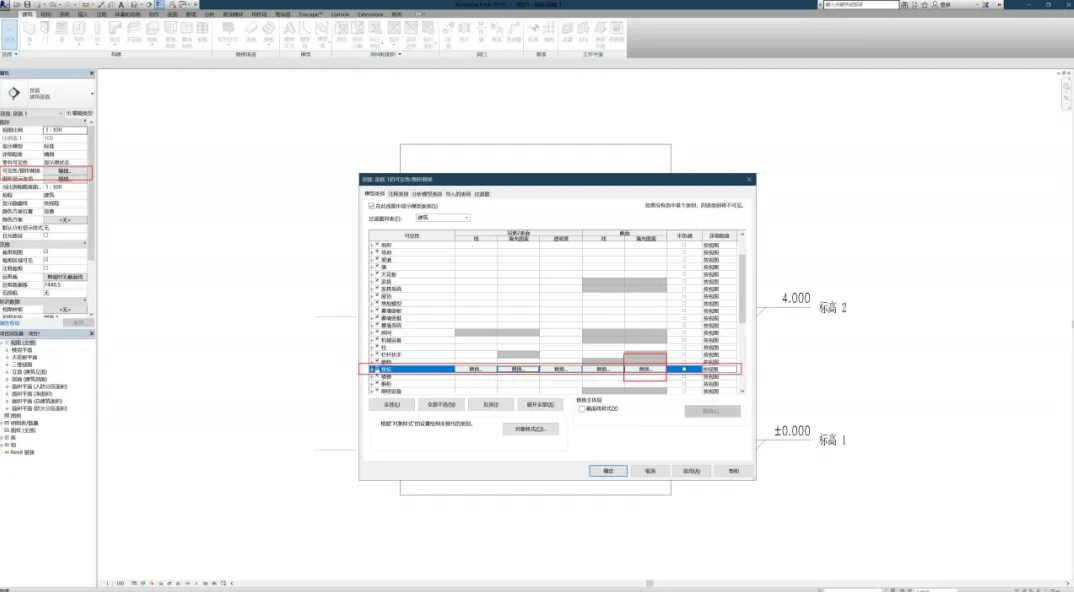

    点击属性栏中的可见性/图形替换(快捷键为VV),找到楼板,选中“截面”内的“填充图案”下的“替换”,如图1-3。

    图1-3

    PART 04

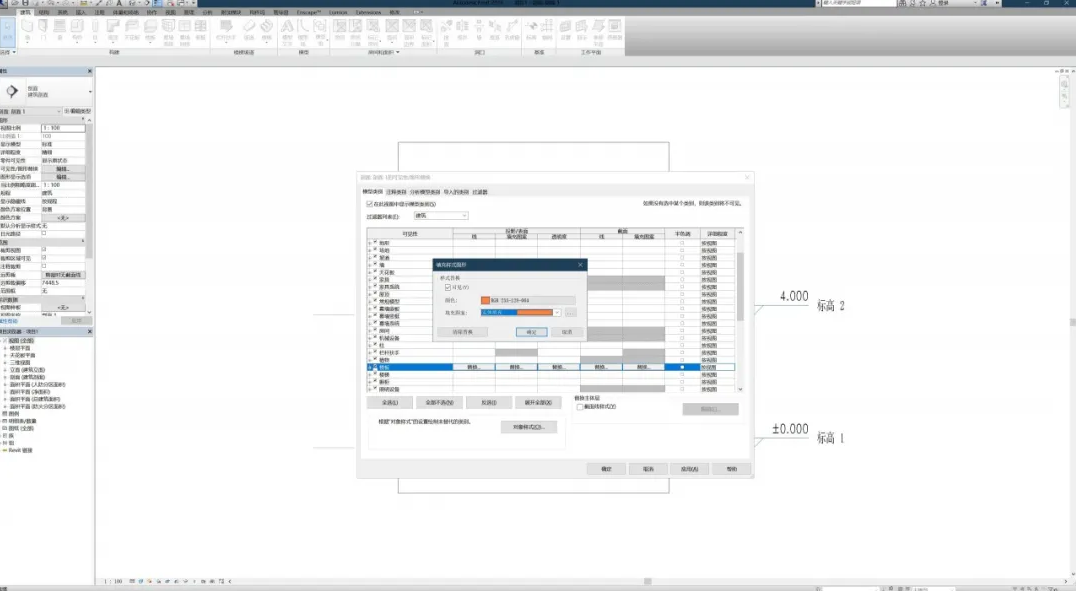

    将其颜色设置为橙色、填充图案设置为“实体填充”,点击确定即可完成设置,最终效果如图1-4所示。

    图1-4

    今天的小技能大家学到了吗?
