来源：个人Bim学习

1.revit放置房间

2.设置填色方案，按照房间净高设置不同的颜色。

3.首先筛选出所有处于标高1和标高2之间的风管。

4.从上一步挑选出的风管进一步挑选出所选房间内的风管。

5.按照上诉方法挑选出所选房间内所有的水管和桥架并合并到一起。

6.房间内的管线很多，可能会存在立管，房间内净高计算要排除立管，不然房间内的净高可能会得到0，此步骤为筛选掉立管。

7.然后把计算上面所筛选出的管线组合一起的solid和xy平面的最近点，最近点的Z坐标减去房间所在楼层标高即可得出房间的净高。

8.使用上面步骤得到的房间净高给房间的名称和净高。

9.选择想要填色的房间运行程序即可清晰的看到房间的净高。

结尾）每一滴水都折射出一个多彩的世界，每一双眼睛都嵌进一个多彩的世界，每一条泛着清丽的旋律的小溪都闪烁着美的光辉。不要空叹人世的无奈，且用美丽的心情来看待人世的繁华多彩，细细品味那无处不在的美吧!

    文章来源：广筑BIM咨询 胡斌

    只会创建普通的墙柱梁板真的是会使用revit了吗？还在打开revit后只能画个“盒子”然后在上面加上窗户和门吗？不要再这么尴尬的去使用revit了。

    想实现下面的效果吗？就和小编一起来学习吧~

    异形墙柱梁板的创建——异形墙篇

    01、选择构件中的内建模型

    02、选择其中的常规模型

    03、利用融合分别创建墙的底部和顶部

    首先，对于融合来稍稍解释一下，可以将其想象为，创建一个杯子的杯底和杯盖，而中间的杯身则会由系统自动生成，无需我们来操心啦~

    最后,一定要注意！

    ①无论是创建底部还是顶部，都一定要先选择一个参照平面，这样绘制的底部或顶部才能放置在想要的面上。

    ②创建的轮廓线一定要是闭合且连贯的一条线，否则墙身会出现“断裂”，影响美观。

    底部的创建：

    顶部的创建：

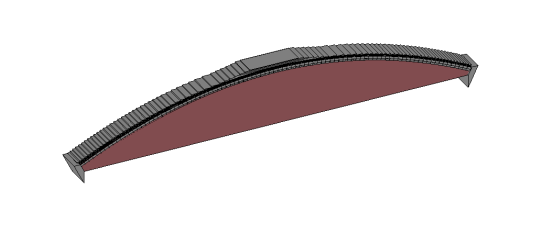

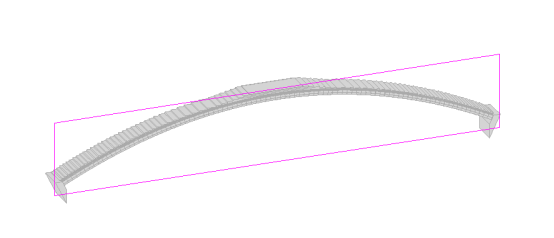

    点击“对勾”生成下图中的倾斜弧形模型

    04、创建完成后通过建筑选项卡下的面墙进行添加面墙，直接点击刚刚创建的常规模型即可。

    05、删掉常规模型，倾斜弧形砌体墙便创建完成

    番外篇：异形幕墙的创建

    基本墙与幕墙之间都是相通的，下面就给大家介绍下幕墙创建的方法；

    ①在上文第三步常规模型创建完毕后，点击幕墙系统，为常规模型创建幕墙系统。

    ②在幕墙系统中，可以调整幕墙网格间距，并在调整完毕后添加竖梃。

    ③继续第四步，添加面墙后，将墙的材质更改为玻璃，并将墙的名字修改为幕墙即可。

    在revit绘制管道过程中，经常需要管道之间相互连接，或者是将卫浴装置、机械设备等连接到管道上。若仅使用管道绘制命令逐一绘制管道速度会太慢，并且往往需要在不同的视图之间来回切换，影响绘制的效率。此时，我们可以使用“连接到”、“修剪/延伸为角”和“修剪延伸单个图元”等修改命令提高连接速度。

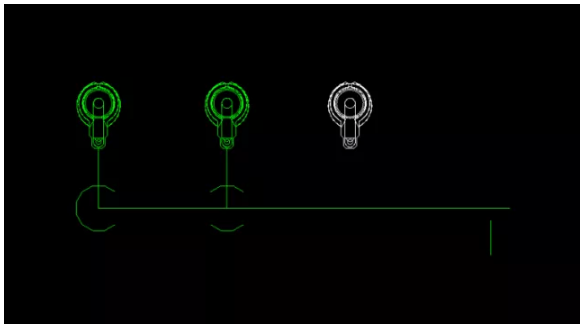

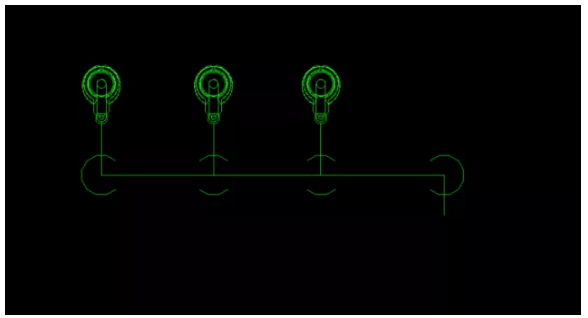

    以下以卫浴装置与管道连接为例：

    01

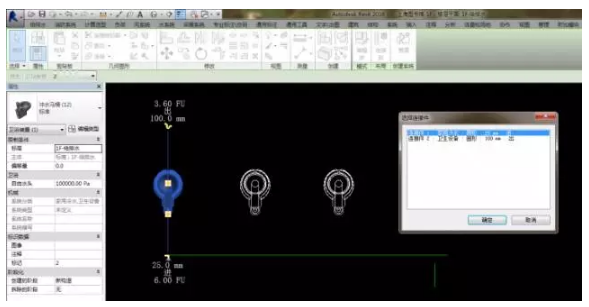

    1.选中最左侧的卫浴装置，在“修改/卫浴装置”选项卡上点击“连接到”命令。此时会弹出“选择连接件”对话框，此处选择“连接件1：家用冷水：圆形25mm:进”，再点击确定。如图：

    02

    2.此时，鼠标箭头上会带有个“+”号，再点选管道，则软件会自动创建管道和管件来连接改卫浴装置。如图：

    03

    3.使用同样的方法选择中间的卫浴装置，将其“连接到”主管上。在这里，软件会根据实际需要决定在主管道上插入三通，而不是弯头连接。并且，对于两根管道处于不同标高的情况下，软件会自动添加一小段立管用于连接。如图：

    04

    4.若卫浴装置上已经有了连接管道，可以使用“修剪/延伸单个图元”命令将其与主管道连接。在“修改”选项卡上点击“修剪/延伸单个图元”命令，首先选择需要延伸到的主管，然后选择需要被延伸的支管，则软件会延伸支管并添加相应关键和立管将其连接。如图示过程：

    05

    5.与“修剪/延伸单个图元”命令类似，用户还可以使用“修剪/延伸为角”命令，将两个管道修剪或延伸后使用弯头连接。方法是在“修改”选项卡上点击“修剪/延伸为角”命令，然后分别选择需要连接的两根管道。如图：

    “修剪/延伸”与“连接到”命令在实际建模过程中非常实用，通过使用这些修改命令，我们可以快速的在平面图中完成连接不同平面高度的的管道和设备。

 对于刚下载Revit软件的用户而言，也许有些问题还不是很清楚该如何解决，例如，如何在族构件曲面上如何贴图？下面就为大家带来了Revit在族构件曲面上贴图的方法步骤，希望大家喜欢。

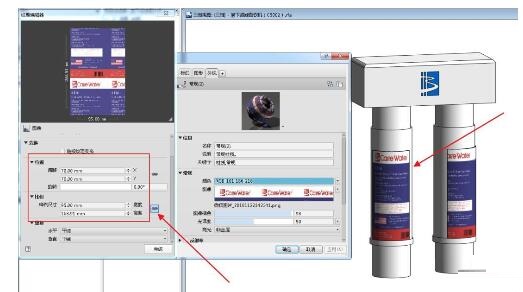

打开材质浏览器，找到对应的材质名称，在外观窗口中的“常规”菜单中点击“图像”后面的矩形框，选择需要添加的图像;

      单击图像矩形框右侧下来小三角展开，选择“编辑图像”命令，进入“纹理编辑器”对话框，对图像进行编辑修改。

      看了上面的Revit在族构件曲面上贴图的方法步骤后，是不是觉得操作起来更得心应手了呢?

族（Family）是Revit中的核心，当我们打开Revit项目文档是会发现项目中模型的所有图元都是基于不同的族实例（FamilyInstance）构成的。不同类型的族实例（FamilyInstance）可按照族类型（FamilySymbol）进行划分（例如：圆形柱400mm、圆形柱500mm等），而这些族类型（FamilySymbol）共同构成了圆形柱族，不论是矩形柱、圆形柱在Revit中都同属于结构柱这一类别（Category）当中（四者之间的关系如图1所示）。

图1 类别、 族、 族类型、 族实例四者之间关系

在Revit中族分为三大类：系统族、可载入族和内建族，下面分别介绍一下着三种类型组的特点：

（1）系统族

系统组是由Revit中本身预定义的族，包含墙、楼板、天花板和风管等。其特点是用户可以通过对现有的系统族进行复制、修改参数等操作，但不可以创建新的系统族。用户无法将他们作为外部文件载入到现有的项目中，也无法将系统族导出，但可以在项目和样板之间通过复制、粘贴的方式进行系统族类型信息的传递。

图2 族样板文件

（2）可载入族

Revit会向用户提供许多族样板文件（如图2所示），用户通过这些族样板文件进行编辑，对族实体进行参数（如尺寸、坡度、材质等参数）的添加和关联创建成新的族。新创建的族则可以作为可载入族载入到项目当中，也可以作为嵌套族载入至其它的族当中去。可载入族不仅可以传递到Revit项目中，同时也可以将项目中的可载入族导出扩展自己的族库，以便用户方便时使用。

（3）内建族

内建族只存在于当前项目当中，通常用于某个项目建委特殊的对象（如自定义墙、吊顶等）。内建组既不能单独另存为族文件，也不能载入到其他的项目当中。由于内建族的内存相对可载入族更大，通常使用评率也较低。

文：钱搏健 华东交通大学

仅供学习交流 版权归原作者所有

    1.创建完成融合之后，选中形状，单击“模式”面板上的“编辑顶部”或“编辑底部”。继续单击“模式”面板上的“编辑顶点”，进入“编辑顶点”选项卡。

    2.带有蓝色开放式远点控制柄是一个添加和删除连接的切换开关。

    3.单击即可进行切换。编辑顶点连接，可以控制融合体中的扭曲量，要在另一个融合草图上显示顶点，需单击当前未选择的底部空间或者顶部控件。

    4.单击某个蓝色开放式远点控制柄，该线变为一条连接实线。一个填充的蓝色控制柄会显示在连接线上。单击实心体控制柄以删除连接，则该线将恢复为带有蓝色开放式圆点控制柄的虚线。当单击控制柄时，可能有一些边缘会消失，并会出现另外一些边缘。在“顶点连接”面板上，单击“向右扭曲”或“向左扭曲”，可以顺时针方向或逆时针方向扭曲选定的融合便捷。单击“重设”可恢复顶点到原始状态。

    免费Revit教学视频。

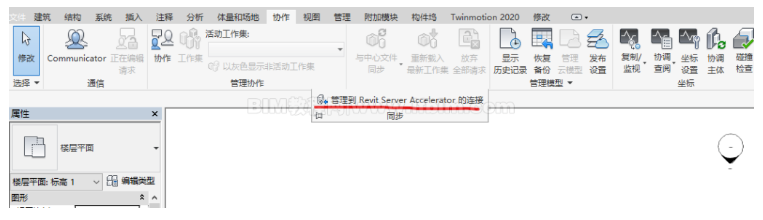

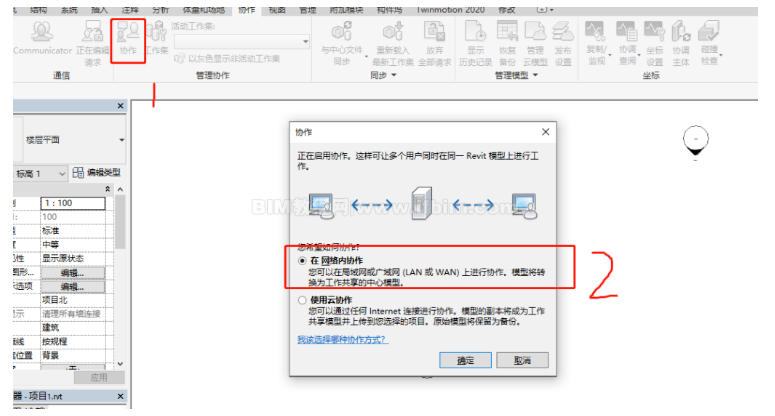

2.，点击协作选择工作集按钮，然后为创建的工作集进行相应的命名。

3.创建完工作集后，就可以对工作集进行相关的编辑了，通过新建、删除、重命名按钮进行相关专业的增减。（注意：所有者为自己电脑的名称，是否可编辑也可以进行调整。）

4.完成相关专业的创建后即完成工作机创建。

5.完成创建之后，以创建好工作集的文件为中心文件（放置相应的电脑上），在各自本地新建项目文件，至此完成工作集的建立。

如何解决Revit渲染功能当前处于禁用状态?在安装该软件并尝试启动后，可能会遇到此错误消息。

注： 此问题不适用于 Revit LT。

消息：

Rendering features are currently disabled.

You must install the Rendering library to use rendering features.

问题：此错误通常表示 Autodesk 材质库未随 Revit 软件一起安装。

解决方案：要解决此问题，请安装 Autodesk 材质库，步骤如下：

在“共享组件”下，选择Autodesk 材质库的复选框。

单击“安装”。

安装完成后，重新启动 Revit 软件。 渲染库错误将不再显示。

在BIM软件Revit中，关于选取图元，都有哪些小窍门呢？下面就让我们来了解一下吧。

当我们锁定轴网或者载入图纸的时候，要移动图纸或者轴网，想解锁的时候，发现选取不了这些被锁定的图元，我们可以点击界面右下角的选择锁定图元，这样我们就可以选取被锁定的图元。

当我们绘制楼板的时候，要选取楼板的边才能选择楼板，有时候调整视图还是选取不到楼板的边缘，这时候，我们可以点击界面右下角的按面选择图元，来用楼板的面，选取楼板这个图元。

同理，另外两个按钮是链接和基线，当我们选取不到的时候，可以注意一下是不是因为这些按钮没有打开。

好了，以上就是BIM公司的小编为大家带来的 Revit中如何选取图元 了，希望对大家有所帮助。

    在Revit中建模时，随着模型精度的提高，我们在绘制模型或者模型交付的时候，都希望有相对应专业的平面视图，这样方便后期的模型核查及成品展示。这时，需要在原始的平面视图中复制相对应的视图。

    在项目浏览器中，找到对应楼层平面视图，右击，弹出对话框，如图1所示：

    图1

    ①：选择楼层，右击；

    ②：选择复制视图；

    ③：复制视图的方法。

    这三种复制视图的方法有什么不同呢？让我们来了解以下。

    为了更加直观的进行对比，我们创建房间，并添加标记，如图2所示：

    图2

    1.选择2F并右击，选择“复制”，复制一个“2F副本”的视图。复制完成后，我们发现，复制出的这个视图与原视图，除了房间标记没有，剩下的全部都一致。如图3所示：

    图3

    2.选择“带细节复制”，同上述操作一致，复制一个“2F副本2”的视图，复制完成后，可以发现，除了墙体、门窗，连房间标记也复制过来了，如图4所示：

    图4

    3.选择“复制作为相关”，同上述操作一致，复制一个“2F副本3”的视图，复制完成后，可以发现，墙体、门窗以及房间标记都复制过来了，但是，“2F-从属1”视图是原始图“F2”的子视图，隶属于视图F1，如图5所示：

    图5

    综上述可知：

    “复制”命令只能复制三维构件，不能复制二维构件。

    “带细节复制”命令不仅能复制三维构件，同时也能复制二维构建。

    “复制作为相关”命令同样三维、二维构件均被复制过来，但是它是子视图，隶属于“F2”视图，与“F2”保持联动关系，如果我们删除“F2”视图中的任何一个构件，包括房间标记，视图“F2-从属1”中也会被删除。

    免费Revit教学视频。

Revit软件建模窗口默认的背景色为白色，在用惯了CAD的新用户转到Revit软件的时候，会对Revit白色的背景不太适应，跟AutoCAD一样，Revit提供自定义工作区背景颜色的功能——其实，你只能选择黑色或者白色。打开Revit点击左上角菜单然后选择弹窗右下角“选项”按钮，打开“选项“对话框。

Revit的很多设置都要在该对话框中进行，定位到”图形“选项卡，然后看到颜色对话框，勾选“反转背景色”，即可将Revit工作窗口修改为黑色。

在这个窗口我们也可以定义构件被选中时候的颜色，构件亮显颜色，和报警颜色等，完成后的效果如下。

目前市面上的BIM建模软件有很多，不同的BIM建模软件所针对的领域皆有所不同。Revit作为一款国内应用很广泛的BIM核心建模软件，在对城市综合管廊的三维模型进行创建，Revit软件应用于综合管廊的建设中具有以下优势：

1）项目。在Revit软件中，项目是一个独立的数据库模型，可以容纳工程中的各种信息。在项目文件中包含了设计、施工以及运营管理等各个阶段的所有信息。这些信息包括了综合管廊的三维模型、工程数量表以及施工图纸等，数据信息之间保持相互关联，当修改其中的一个数据时，整个项目信息也会随之进行同步更新，实现数据信息之间无误差的传递，使三维建模效率更加高效、快捷，也保证了项目信息的整体性，同时也方便对整个项目信息进行统一的管理。

2）族。族是参数信息的载体，也是构成项目的基本元素。根据自身的需求，设计人员可以通过族编辑器创建出不同的构件，并在族构件中添加各种参数信息，创建出满足需要的信息化族。族具有关联性，当对族构件的参数进行修改时，三维模型中的族也会同步进行更新。另外，族实例还可以重复使用，免去了在不同项目中重复构建相同模型的烦恼，极大的提高了建模的效率。

3）协同工作。Revit软件具有数据转换接口，可以将不同专业的图纸统一导入到Revit协同工作平台上，以实现数据信息的共享。另外，Revit还具有碰撞检查功能，在设计过程中对施工图纸进行碰撞检测，这样可以准确的将冲突的位置显示出来，方便及时修改，减少设计变更，从而降低工作量。

4）RevitAPI。Revit软件拥有API程序接口，可以使设计人员根据自身需要对Revit软件进行功能命令的拓展，以使软件操作起来更加便捷、高效。经过多次的更新，API程序接口的功能更加完善，已经形成一个功能强大的系统，用户可以通过使用API进行程序的加载、软件开发，从而提高软件的建模效率。

Revit提供了几种创建屋顶的方法。

您可以创建屋顶：

从建筑迹线

作为拉伸

与玻璃斜窗

从体量实例

屋顶不能切过窗或门。

迹线屋顶

屋顶周界的二维闭合环草图

在平面视图中选择墙或绘制线时创建

在绘制它的视图标高处创建

高度由“基准高度偏移”属性控制

洞口由其他闭合环定义

坡度是在向绘制线应用坡度参数时定义的

拉伸屋顶

屋顶轮廓的开放环草图

在立面视图中使用线和弧绘制轮廓时创建

高度由草图在立面视图中的位置来控制

深度由Revit基于草图的大小计算（除非您指定了起点和终点）。

绘制拉伸屋顶的轮廓时，使用参照平面很有帮助。例如，绘制三个相互平行的垂直参照平面，然后绘制一个与三个垂直平面都相交的水平参照平面。

通过“拉伸屋顶”工具，可以创建具有简单坡度的屋顶。

要创建具有复杂坡度的屋顶，可以使用体量。

创建拉伸屋顶后，可以变更屋顶主体，或编辑屋顶的工作平面。

玻璃斜窗

可以使用迹线方法或拉伸方法创建玻璃斜窗。玻璃斜窗具有一条或多条坡度定义线，并能连接到幕墙和基本墙类型。


如何在Revit中快速绘制斜屋顶？下面就为大家重点分析一下。

Revit中有的屋面是斜屋顶，有的图纸中会标明斜屋顶的坡度如30°，这种屋面的做法比较简单，我们打开项目就可以直接编辑他们的迹线，如下图所示，可以选择自定义坡度，按要求填写坡度即可。

更多的情况是CAD图纸中只有标高信息，没有坡度信息。如下图所示，那我们怎么建坡度屋顶呢？要计算坡度吗？不用的，而且计算的坡度和要求的可能不一样。我们采用编辑子图元的办法来画这样的斜屋顶。

以上图为例，首先我们沿着外边线确定其标高为屋顶最高的标高画一个平屋顶（不勾选自定义坡度），然后点击添加分割线（在添加分割线之前我们先按变坡点位置做好参照平面沿着参照平面添加即可），如下图所示

添加完分割线后我们转到三维视图，再点击修改子图元，选择我们要修改标高的子图元（图中的点，这个要选择点，不能选择线，要不会影响其他子图元标高），如果选择不到该点时我们旋转一下模型就可以选择到。将偏移量修改成我们需要的值，如下图所示。

所有子图元修改后我们的屋顶就能达到我们想要的效果，如下图：

这个只要我们找到屋顶的变坡线然后将添加分割线，将对应的点调节到我们需要的高度，大多数斜屋面是可以直接做出来的。

如何解决绑定Revit中的链接时“无法绑定选定的链接”的问题？下面为大家分析一下。

在将不同专业的模型进行整合过程中，通常会用到链接Revit模型的方式，如果需要进行编辑，则需要将链接进来的模型进行绑定，那么在绑定过程中，可能会出现“无法绑定所选链接”或者“无法绑定某些链接实例”的提示。

原因可能是有损坏的视图或元素导致此问题。

解决方法：

1、若有提示相对应的构件，在绑定链接的过程中取消选择相对应的构件，再完成绑定链接。

2、逐步删 除视图或元素，同步尝试绑定，知道确定导致问题的视图或者元素，此操作比较繁琐，酌情选择。

意义：绑定链接是不同模型组合很有利的一种方式，解决掉绑定链接过程中出现的问题，可以有助于模型的整合，加快工作效率。


如何用Revit绘制净高分析图？下面就来简单分析一下。

在项目中，机电调完管综以后经常需要做净高分析图，下面就来介绍一下在Revit里制作净高分析图的两种方法。

方法一：点击“注释”选项卡下，“区域”下拉按钮“填充区域”。

选择合适的填充图案，并设置不同颜色，完成绘制。

方法二：在建筑选项卡中选择楼板进行绘制。

绘制楼板时需要设置相应的标高。

后添加相应的过滤器，不同标高的楼板过滤器设置不同的颜色，以达到区分不同净高的目的。

意义：方法一是使用填充区域将其覆盖达成净高分析的目的，方法二是基于楼板填充达成净高分析的目的。

如何在Revit中平面视图或三维视图中创建坡道？下面就具体分析一下。

在平面视图或三维视图绘制一段坡道或绘制边界线和踢面线来创建坡道。与楼梯类似，可以定义直梯段、L形梯段、U形坡道和螺旋坡道。还可以通过修改草图来更改坡道的外边界。

“建筑”选项卡“楼梯坡道”面板(坡道)。

添加坡道的最简单方法是绘制梯段。但是，“梯段”工具会将坡道设计限制为直梯段、带平台的直梯段和螺旋梯段。若要了解设计坡道时的更多控制，最好使用边界和踢面工具绘制一段坡道。

1. 打开平面视图或三维视图。

2. 单击“建筑”选项卡“楼梯坡道”面板(坡道)。

3.(可选)要选择不同的工作平面，请在“建筑”、“结构”或“系统”选项卡上单击“工作平面”面板“设置”。

4. 单击“修改 | 创建坡道草图”选项卡“绘制”面板，然后选择(线)或(圆心-端点弧)。

5. 将光标放置在绘图区域中，并拖曳光标绘制坡道梯段。

6. 单击(完成编辑模式)。

提示：“顶部标高”和“顶部偏移”属性的默认设置可能会使坡道太长。尝试将“顶部标高”设置为当前标高，并将“顶部偏移”设置为较低的值。

绘制新坡道时，可以指定要使用的栏杆扶手类型。

1. 要开始新的坡道，请单击“建筑”选项卡“楼梯坡道”面板(坡道)。

2. 单击“创建坡道草图”选项卡“工具”面板“栏杆扶手类型”。

3. 在“栏杆扶手类型”对话框中，选择项目中现有栏杆扶手类型之一，或者选择“默认”来添加默认栏杆扶手类型，或者选择“无”来指定不添加任何栏杆扶手。如果选择“默认值”，则 Revit 将使用在激活“栏杆扶手”工具，然后选择“栏杆扶手属性”时显示的栏杆扶手类型。通过在“类型属性”对话框中选择新的类型，可以修改默认的栏杆扶手。注：如果在“栏杆扶手类型”对话框中没有列出所需要的栏杆扶手类型，则可以放弃此“坡道”工具，先创建栏杆扶手类型，然后重新开始创建坡道。也可以创建带有任何栏杆扶手类型的坡道，然后在稍后创建了所需栏杆扶手之后修改这些栏杆扶手。

4. 单击“OK”。

    本期，小编将会为大家介绍在Revit中管道材质的设置以及管道的绘制，主要以消防管为例。

    一、管道材质的设置：

    1、在系统选项卡下，点击管道，绘制消防管道。

    2、设置管道，点击编辑类型。首先复制一个管道，命名为消防管-XL。点击编辑类型，

    3.设置管道材质。首先点击管段和尺寸，选择新建管段，编辑新管道类型。选择材质和规格，材质点解右边三个点，选择新建。

    4.新建管道材质，点击球形按钮，复制材质并重新命名消防管-XL，更改外观颜色，选择颜色为红色，点击确定。

    5、更改规格类型为：标准，点击确定，完成管道设置。

    二：管道的绘制：

    6、绘制管道，绘制一个立管。先输入管道直径，后调整偏移量，点击应用，即可绘制成功。

Revit如何导出PDF格式图纸？下面就来讲解一下。

2、在弹出的对话框中，需要设置图纸“打印范围”，选择所选的视图/图纸选项，点击选择按钮，选择我们需要打印的图纸。

3、在弹出的视图和图纸集对话框中，可以直接勾选图纸，选择我们需要打印的图纸。

4、图纸选择完成之后，对打印的图纸进行设置，点击右下角设置

5、再打印设置中，设置内容有：纸张尺寸选项，打印方向，页面布置一般选择为中心，隐藏线视图选择矢量处理，颜色为黑白线条

注意：选项中的内容是否勾选对图纸影响

6、对于没有所需要的图纸，可以在打印对话框中，点击属性按钮，在设置中添加自己所需要的图纸尺寸。

我们可以为项目中的风管或管道系统生成压力损失报告，提供系统图元的损失系数。在生成压力损失报告之前，可在项目中对系统使用调整风管大小和调整管道大小工具。

要生成报告，需要先指定要包括在报告中的系统，然后设置报告。在设置报告时，我们可以指定包括哪些字段，如直径、高度和宽度。还可以指定报告中是否显示其他信息，如系统信息和重要路径。报告输出可以另存为 HTML 或 CSV 文件。

选择报告的系统

我们可以在启动生成压力损失报告的命令之前或之后选择系统。例如，可以：

• 在绘图区域选择一个或多个系统，并单击“风管压力损失报告”或“管道压力损失报告”。

• 在系统浏览器中选择一个或多个系统，单击鼠标右键，然后单击“压力损失报告”

• 依次单击“分析”选项卡“报告和明细表”面板 （风管压力损失报告）或 （管道压力损失报告），并在“压力损失报告 -系统选择器”对话框中选择一个或多个系统。要过滤列表中的系统，需要单击“系统类型”过滤器。

我们可以选择将其计算设置为“全部”的系统。如果计算被设置为“仅流量”或“无”，则会显示一条警告，或者系统不会显示在列表中。

但是，我们无法为消防系统或自流管系统（如卫生系统）生成压力损失报告。

另外，系统的连接必须完好才能生成压力损失报告。使用“系统检查器”确定系统是否连接完好，然后再尝试生成压力损失报告。

设置报告

在选择要包含的系统之后，即可设置报告。

1.  如果以前在“压力损失报告设置”对话框中保存了报告格式，则可以从列表中选择一个。

要保存报告格式，需要在该对话框中指定所需的设置，并单击“保存”。输入格式名称，并单击“确定”。

风管压力损失报告和管道压力损失报告都有自己的报告格式。它们与默认样板保存在同一位置。

2.  从列表中选择要包含在报告中的可用字段。

3.  根据需要启用或禁用以下项的显示：

系统信息

关键路径：Revit  计算每个路径的压力降，并将具有最大压力降的路径指定为关键路径。

按剖面划分的直线段的详细信息

按剖面划分的管件和附件损耗系数概要

平行泵集信息（仅限管道压力损失报告）

4.  如果需要，请启用该选项以便在生成压力损失报告之后将其打开。

5.  单击“生成”。

6.  在“另存为”对话框中，输入文件名，将文件扩展名指定为 HTML 或 CSV，然后单击“保存”。

如果我们已指定的第三方计算方法不可用，“压力损失”的值将显示为“未计算”。

我们可以为项目中的风管或管道系统生成压力损失报告，但首先应该确保在设计中针对系统根据需要使用“调整风管大小”或“调整管道大小”工具。若要确保获得有意义和准确的结果，还应该使用“系统检查器”来确定系统是否连接完好，然后再尝试生成此报告。

若要生成风管的报告，可以在“分析”选项卡上单击“风管压力损失报告”工具，然后使用对话框来选择要包含的系统。或者，可以先选择系统（在绘图区域中或“系统浏览器”中），然后使用快捷菜单上的“生成风管压力损失”选项。

接下来，指定要包含在报告中的字段，如直径、高度和宽度。还可以指定是否在报告中显示其他信息，如系统信息和重要路径。

如果需要，请保存报告格式。如果先前已保存过报告格式，则可以从列表中选择一个格式。若要保存报告格式，单击“保存”，然后输入该格式的名称。请注意，风管和管道的压力损失报告具有各自的报告格式。在报告生成后，可以将输出另存为 HTML 文件或 CSV 文件。报告与默认模板保存在同一位置。

【本文转载自微信公众号“欧特克BIM俱乐部”】

    在BIM领域，尤其是工民建专业内，Revit作为BIM的执行软件，在搭建模型和储存构件数据是最佳的选择软件，而Revit二次开发对于拓展Revit功能具备重要意义。

    在对Revit进行二次开发之前，需要一些准备工作和基础，今天来仔细盘点一下。

    准备一：Revit软件操作

    既然是做对Revit的二次开发，那么对Revit的熟练肯定是必不可少的，这里的熟练主要分为三个层次，对Revit面板的熟练，对软件操作流程的熟练度，对Revit后台结构的熟练。

    （1）对Revit面板的熟练。

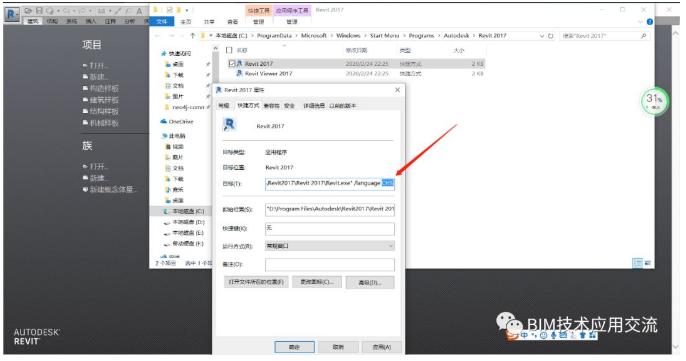

    Revit面板就是上面一排的建筑、结构、系统等等，还是需要了解这些面板里面的按钮能够实现什么功能，不要重复开发已有的功能，另外最好是以英文的形式进行熟悉，毕竟美国开发的软件，在API中会不断反复涉及到这些Revit中已有的英文单词或者短语、句子。把Revit软件改成英文版只需要右键打开Revit图标的属性，把CHS后缀改成ENU就行了。

    （2）对软件操作流程的熟练度

    这里简单讲就是会用Revit完成建筑、结构、系统的建模，此类教程网上非常多。

    （3）对对Revit后台结构的熟练

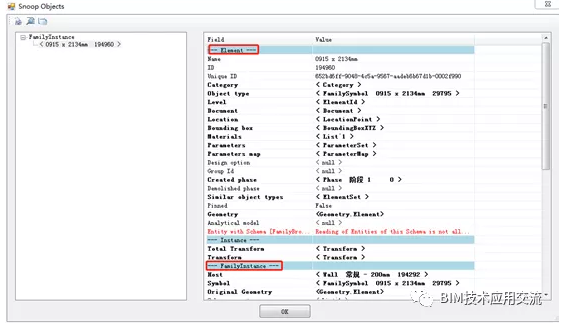

    这里主要指Revit内部架构的熟练度，什么是族，什么是实例族，什么是系统族，BKM?Revit二次开发04—Revit二次开发的简单说明.note，在这里有简单的说明，但是更多的还是需要在学习的过程中去了解和类比。

    数据库对象分类：

    准备二：编程语言

    Revit自身的API推荐了三种编程语言，分别是C#，VC++，VB，后来为了兼容世界上最受欢迎的语言—Python，又加入了Python的编译环境。这里作者强烈安利C#作为Revit二次开发的编程语言，因为这套体系最为成熟，C#学起来也相对比VC++和VB较为简单。

尝试打开模型时，显示一条错误信息，指示模型缺失许多图元。

问题：在某些情况下，显示错误但成功打开模型。 检查模型后，您可能会注意到有些图元缺失。

在其他情况下，显示错误且模型无法打开。

此错误通常是模型中图元级损坏所致。

解决方案：

1. 确定缺失图元:

1. 查找模型的最新（按日期/时间）日志文件。在此文件夹中查找：

   %LOCALAPPDATA%AutodeskRevitAutodesk Revit 2021Journals

2. 在文本编辑器中打开日志文件。

3. 使用文本编辑器中的搜索工具，在文件中搜索“missing elem”，以查找有关缺失图元的信息。 查找所列 8 位图元 ID，并将其复制到空白文本文件中以供参考。



   注： 日志文件中可能存在多个缺失图元 ID 的部分。上图是关于在日志文件查找内容的示例。

2. 如果尽管存在错误但模型打开了，请执行以下操作：

1. 打开包含缺失图元的最近的备份文件。

2. 在备份文件中，打开一个可以显示图元的三维视图，然后依次单击“管理”选项卡 >“查询”面板 >“按 ID 选择”工具来查找该图元。通过输入每个由分号隔开的图元 ID，可一次选中多个图元 ID。

   如果需要，可以缩放和平移视图，直到可以清楚地看到这些图元。

3. 在模型的损坏版本中，打开相同的三维视图。

   如果需要，可以缩放和平移视图，直到您可以看到应显示图元的位置。

4. 使用“复制到剪贴板”和“粘贴”命令将图元从备份文件复制和粘贴到损坏的模型对齐到相同位置。

5. 保存并关闭损坏的模型。

6. 使用“核查”功能将其打开。

7. 在模型中，检查并确认恢复图元按预期显示。

3. 若显示错误时损坏的模型未打开，请执行以下操作：

   在核查备份模型将成为新的工作模型。相应地重命名。还可以重命名模型的损坏版本，以便用于以后进一步的故障排除。

1. 查找包含缺失图元的最近的备份文件。

2. 使用“核查”功能将其打开。

3. 在模型中，检查并确认恢复图元按预期显示。

    来源丨益埃毕教育

    在实际施工过程中，在拿到图纸的时候，会发现图纸中包含很多不必要的图元，很多情况下都是回到CAD中进行修改，那么今天讲一下，怎么在Revit中进行修改？

    1、打开模型，导入暖通CAD图纸，如图所示。

    2、单击属性菜单列表中可见性/图形替换右边“编辑”按钮，如图所示。

    3、在弹出的对话框中单击上面“导入的类别”按钮，如图所示。

    4、然后单击“对象样式”命令，如图所示。

    5、在弹出的对话框中，选中任意CAD图纸，单击左边“+”按钮，如图所示。

    6、在弹出的下拉菜单中找到“M-消防-排烟管”图层，如图所示。

    7、在单击“M-消防-排烟管”该图层，则右下角“删除”命令不是成灰选状态后，单击右下角“删除”命令，如图所示。

    8、在弹出“删除子类别”对话框中，单击“是”按钮，如图所示。

    9、然后每个对话框都单击“确定”按钮后，风管颜色变成灰色，如图所示。

    意义：通过学习上述文章，可以了解到在绘图过程中，如遇到图纸杂乱无章，可以直接通过在Revit删除子类别的方式，对他进行修改，省去在CAD中修改这一步骤，方便快捷。

问题：Revit中有些墙饰条呈规律性排布，如何一次添加完成而不需要一个个手动添加呢？

其实这个问题非常容易解决，只需要用幕墙竖梃代替墙饰条即可。

首先我们绘制一个没有竖梃的幕墙，然后添加上幕墙网格。多余的网格用“修改”选项卡中的“幕墙网格”面板中的“添加/删除线段”命令删除。如图-1

然后点击“常用”选项卡中的“构建”面板下的“竖梃”命令，在 “属性对话框”中点击“编辑类型”命令。在如图-2所示位置处设置你需要的墙饰条轮廓。设置完成后点击确定。

给幕墙添加完竖梃后大家可能发现现在我们依旧只是编辑幕墙而已。这点大家不用慌，最后一步就是把幕墙嵌板由玻璃转换为实体墙。

选中刚刚绘制的幕墙，然后进入“属性对话框”中的“编辑类型”命令，在弹出的“类型属性”对话框中，我们只要把图-3位置中的“系统嵌板：玻璃”改成我们所需要的墙体类型即可。最终效果如图-4

图-4

拓展：此方法也可以做出斜向的墙饰条来。方法是只要在幕墙的“属性对话框”中把垂直或者水平网格样式中角度由0.000°改成需要的角度即可。

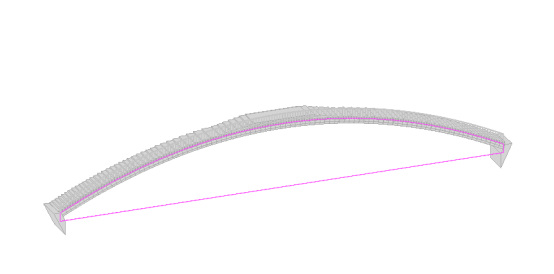

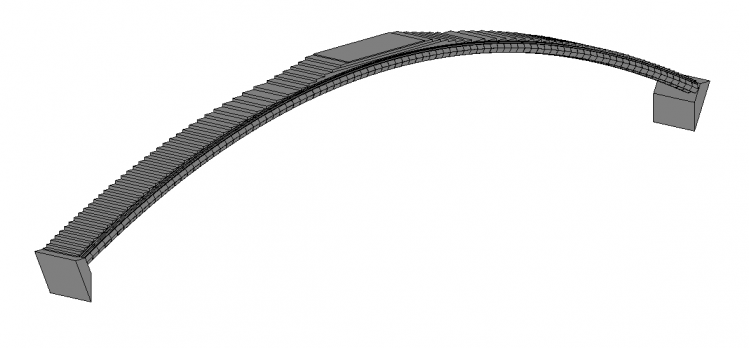

1、 把桥族载入到项目中，如图所示。

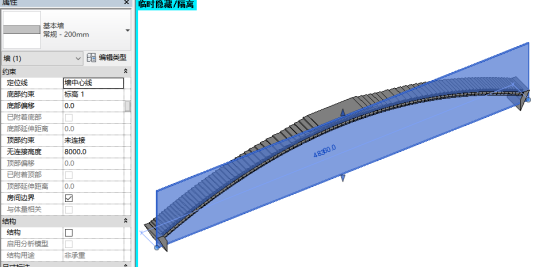

2、在栏杆绘制位置画一面墙体，长度与栏杆长度一致，如图所示。

3、双击墙面，编辑轮廓，把墙面轮廓改为跟桥面纵坡一致，如图所示。

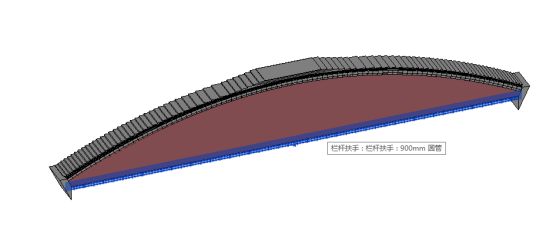

4、沿着墙体绘制出一道栏杆，如图所示。

5、选中栏杆点击拾取新主体命令，选择墙体为主体，如图所示。

6、选中墙体，右键在视图中隐藏图元，如图所示。

7、本技巧思路是，给栏杆添加一个可拾取的主体，再把依托的主体永久隐藏，如图所示。

意义：通过学习上述文章，可以了解到，在完成项目过程中，如果遇到不能创建构件的情况，可以利用其他构件代替，或者用其他构件创造条件，并想办法达到目的，例如文中栏杆扶手不能直接放置到拱桥构件上，利用墙构件**条件，并将墙体隐藏。

    来源丨益埃毕教育

    在模型中，参数是重中之重，而为了有效的利用参数，Revit在2017及以上的版本添加了一个新的功能——全局参数。全局参数是针对于参数类型的控制，可以控制不同类型图元的变化。下面以长度为例进行讲解。

    1、点击“管理”选项卡下的“全局参数”命令，如图所示。

    2、打开后进入“全局参数”面板，可以新建、编辑和调整全局参数，此处新建一个全局参数，命名为“尺寸”，如图所示。

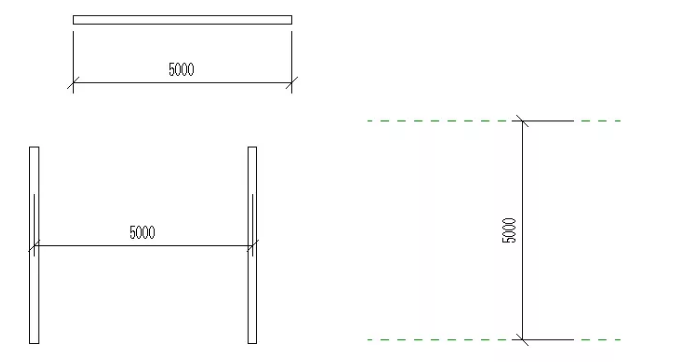

    3、在绘图区域创建如图所示图元，并添加尺寸标注。

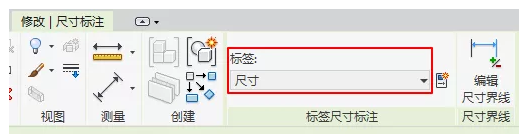

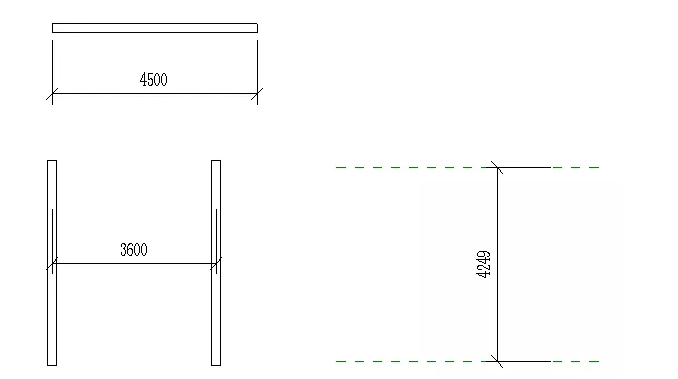

    4、选中尺寸标注，在“标签尺寸标注”面板下“标签”选择参数“尺寸”，观察图元的变化，如图所示。

    5、通过点击尺寸线旁的浮动编辑按钮，弹出“全局参数”对话框，可以对全局参数值进行修改，如图所示。

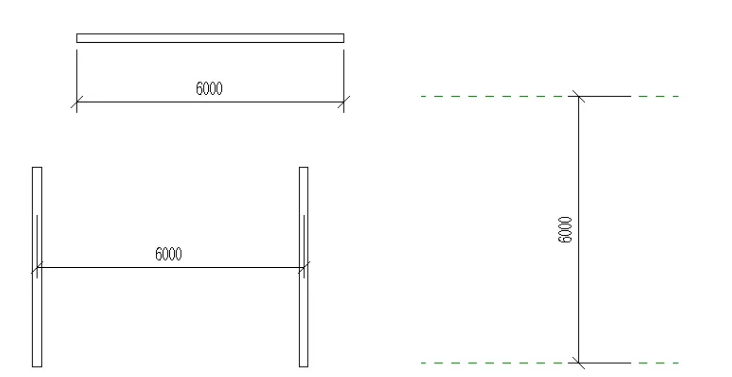

    6、修改完成后点击“确定”，图元变化如图所示。

    意义：通过学习上述讲解，学会了全局参数的使用，在建模过程中可以通过创建全局参数的方法来控制图元，加快建模速度。

    -END-

Revit作为目前在建造业设计的一款重要软件，也会出现软件崩溃，最近有一些Revit 2018产品单(人)用户固定期限使用许可的用户提到频繁出现软件崩溃，或是要求发送错误报告的情况。崩溃发生于上次成功授权检查 24 小时后，且 Internet 连接是间歇性的或没有，或者许可授权服务器不可用。许可授权检查在后台进行，与崩溃发生时用户正在执行的活动完全无关。产品可能会显示致命错误消息。

例如：

Revit错误中止

致命错误: ee563c58h 中出现未处理的异常 e06d7363h

或致命错误: 8d6b3fb8h 中出现未处理的异常 e06d7363h

错误可能会后跟一个对话框，请求提交错误报告。这个是所有2018产品单用户固定许可的一个已知问题，已发布了对应的hotfix，请用户根据操作系统是32位或者64位，在客户端，下载并安装对应的hotfix，安装前需要退出所有软件。

您需要下载并安装：

可以从关联的 Autodesk Account、Autodesk 桌面应用程序(安装在关联系统上)或按照以下说明下载更新和修补程序。同时请安装 Revit 2018的最新的，即Revit 2018.2，您可以直接在accounts.autodesk.com中下载并安装，或者直接在Autodesk桌面应用程序工具中安装，这个工具在系统的所有程序组—Autodesk—Autodesk Desktop App或者是Autodesk桌面应用程序。

此外，建议检查 Internet 连接，并根据需要进行修复。

    Revit中如何在斜坡上绘制扶手栏杆

    1.新建墙，画出轮廓，然后回到三维进行编辑轮廓（如图1）后点击确定。

    2.画好墙后，在三维视图内转换视角为平面，点击坡道沿着墙面斜边绘制坡道，测量好斜墙的高差以及宽度。（注：如果墙面有多段斜坡则坡道要分开绘制）。

    3.绘制好后的坡道有另一头没法附着到最顶端，点击坡道后更改编辑类型里的坡道最大坡度数值为1。

    4.删掉绘制好的坡道的一边的栏杆，点击另一边的栏杆在属性栏一侧更改踏板/梯边梁偏移的数据，将栏杆移到中央。

    5.点击嵌在墙内的坡道，单击右键选择在视图中隐藏—图元，就可以将坡道隐藏，我们的斜墙扶手就这样做好了。

Revit的4种基本文件格式分别是RTE格式、RVT格式、RFT格式以及RFA格式，下面来简单认识一下：

1.RTE格式：Revit的项目样板文件格式，包含项目单位、标注样式、文字样式、线型、线宽、线样式、导入/导出设置等内容。为规范设计和避免重复设置，对Revit自带的项目样板文件根据用户自身的需求、内部标准先行设置，并保存成项目样板文件，便于用户新建项目文件时选用。

2.RVT格式：Revit生成的项目文件格式。包含项目所有的建筑模型、注释、视图、图纸等项目内容。通常基于项目样板文件（RTE文件）创建项目文件，编辑完成后保存为RVT文件，作为设计所用的项目文件。

3.RFT格式：创建Revit可载入族的样板文件格式。创建不同类别的族要选择不同的族样板文件。

4.RFA格式：Revit可载入族的文件格式。用户可以根据项目需要创建自己的常用族文件，以便随时在项目中调用。

Revit支持的其他文件格式

在项目设计、管理时，用户经常会使用多种设计、管理工具来实现自己的意图，为了实现多软件环境的协同工作，Revit提供了“导入”、“链接”、“导出”工具，可以支持CAD、FBX、DWF、IFC、gbXML等多种文件格式。用户可以依据需要进行有选择地导入和导出。

当我们通过Revit软件绘制风管时通常会发现系统自带的风管管件并不能全部满足项目的需求，这时候我们可以通过加载风管管件族。

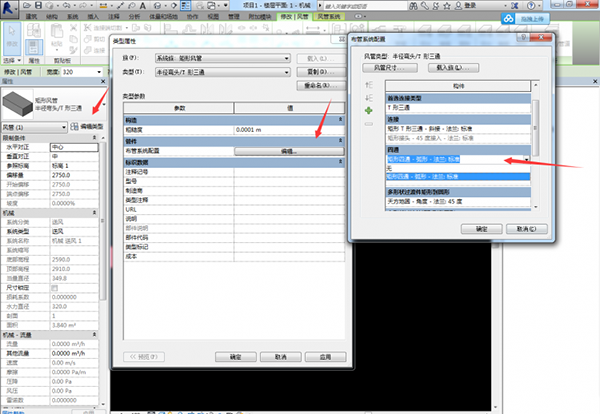

如图操作，因为我们加载的是矩形四通，并且经过编辑类型后，可以使得我们在风管绘制工作时可以自动生成相应的管件

通过上图可以发现“四通”里并没有我们载入的相应的族。但当你去点开风管管件时又确实能看到它已经载入到项目里了。这是因为该族的属性并没有设置成四通，他只是名称上是有四通的。进入风管管件放置一个载入的矩形四通，在双击它进入族编辑器。

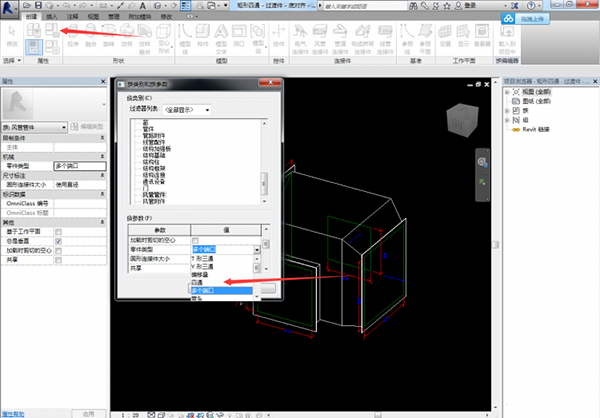

通过如上图的操作，进入族类型和族参数设置他的零件类型为四通。在载入到项目中就可以在布管系统配置中设置该族为四通了。由此知识我们可以体会到当我们创建完一个族时，它是可以,不以构件的属性载入到项目中的，当我们需要他具有什么属性时，我们就可以通过族类型和族参数设置赋予它相应的属性。

    相信众多BIMer工作者在协同工作的时候有一部分人用自己的电脑做服务器，放Revit的中心文件，这样虽然在局域网访问比较快，但是存在明显的问题。

    大家都在工作的时候，会有频繁的读写操作，服务器的电脑网络和磁盘使用率都比较高，导致电脑比较卡；

    大家不再同一局域网的时候没法协同工作。

    本节内容就给大家介绍利用RevitServer实现广域网Revit协同工作。

    首先我们需要具备一个条件：

    广域网服务器一台，并且安装的是WindowsServer系统

    WindowsServer推荐2012以上的版本

    还有一个需要注意点

    Revit的版本必须和RevitServer的版本一样，由于Revit不能降低版本，所以大家工作的软件也应该保证为一个版本。

    一、服务器的配置

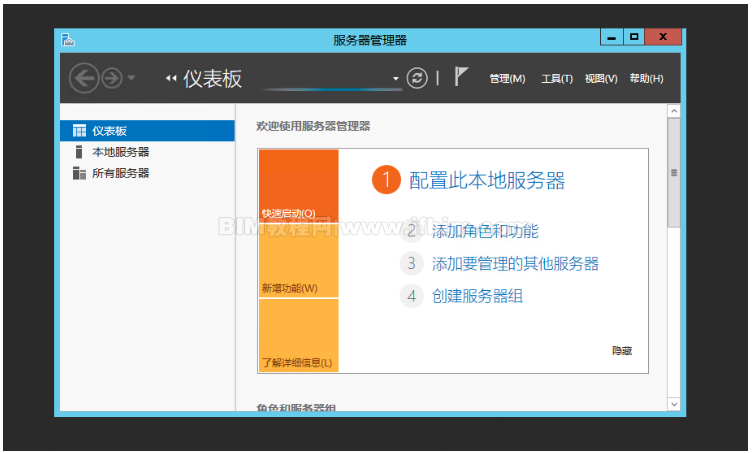

    我们拿到服务器后一般都会用远程桌面连接。连上服务器后须在在服务器管理器中配置服务器。

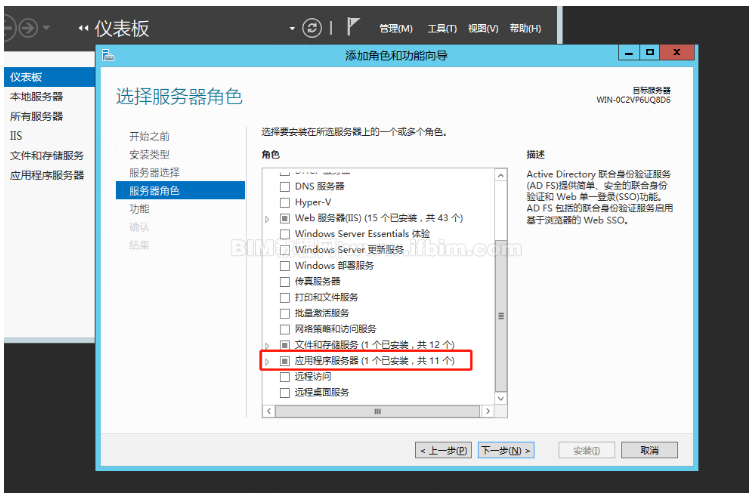

    从一开始一直点下一步，直到在服务器角色里面勾选应用程序服务器，然后再点下一步

    我们还是看下面的GIF的操作过程，大家把该勾选的勾选上就可以了。

    这时候需要等待服务器配置完成，所有安装完成后我们就进入下一个环节。

    二、RevitServer服务器端程序安装

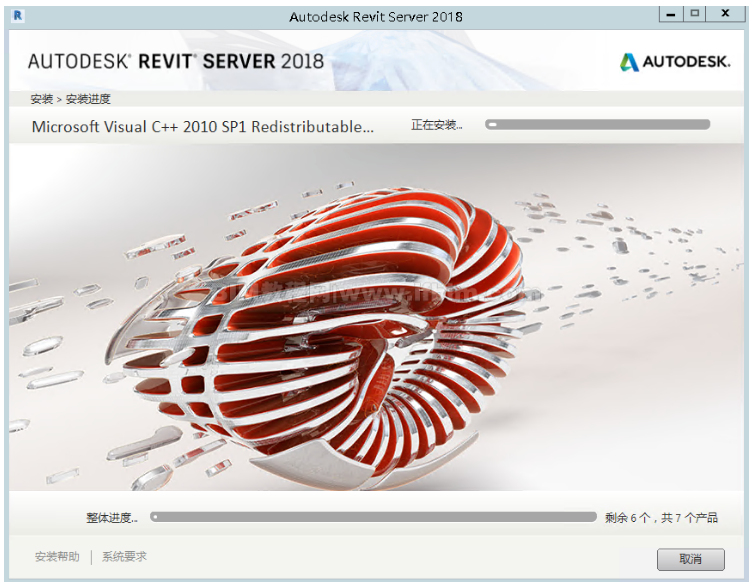

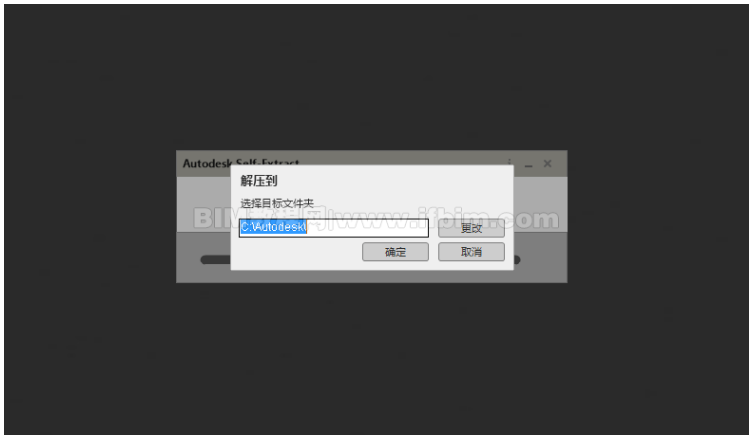

    RevitServer的安装就更简单了，和Autodesk的其他软件安装办法都是一样的，我们看下安装过程。首先运行安装软件，弹出来解压界面，点击确定。解压完成后会自动弹出来安装界面。

    安装界面出来后点击安装

    接受许可后点击下一步。

    展开配置界面，全部勾选。选择数据储存目录后点击安装即可

    等待安装完成

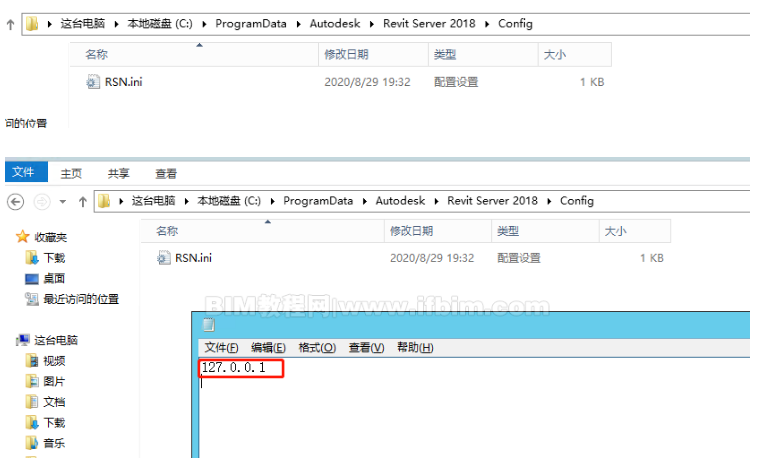

    安装完成后，在服务器的C:ProgramDataAutodeskRevitServer2018Config这个目录下新建一个RSN.ini文件，内容为127.0.0.1。

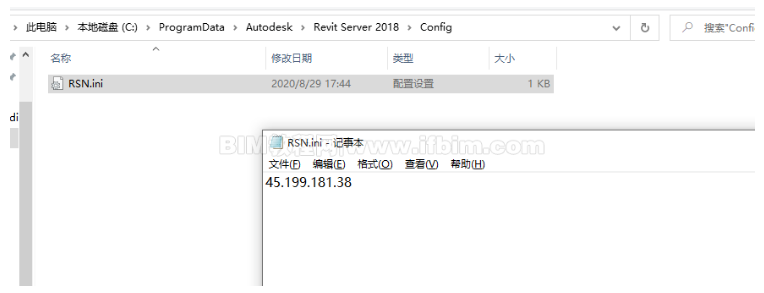

    再在自己的电脑C:ProgramDataAutodeskRevitServer2018Config新建一个RSN.ini文件，内容为服务器的ip。

    到这里改安装的步骤都安装完了，现在我们来测试。

    三、测试

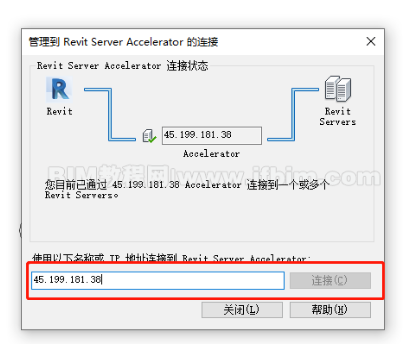

    打开Revit，打开协作菜单，点击管理到RevitServerAccelerator的链接同步。

    把自己服务器的地址填在输入界面，点击链接，如果一切都正常的话，中间会出现一个绿色的对勾。

    链接完成之后点击协作，在弹出来的选项卡选择在网络内协作，点击确定。

    这时候我们在另存为和打开中都可以找到我们的服务器了，其他后续的工作和正常的协同工作也就一样了。

    四、RevitServerAdmin

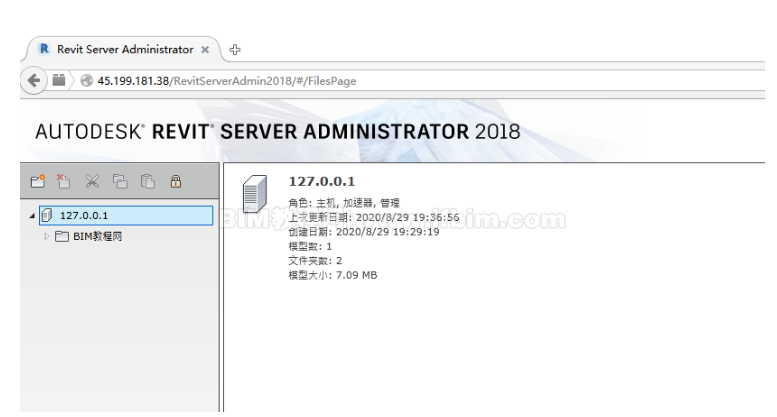

    我们可以在网页端通过RevitServerAdmin来管理服务器，地址是http://服务器地址/RevitServerAdmin20XX/，比如我们的管理页面如下。

    这个因为浏览器要装插件才可以读取网页，而且浏览器的版本也有限制，我在文章末尾会给大家分享插件和浏览器，大家也可以在官网查看支持的浏览器版本，自行下载，插件在第一次打开的时候会提示安装插件，大家可以看视频中的介绍。

    注：RevitServerAdmin网页端登录没有验证，所以说所有知道地址的人都可以登录，所以大家需要在使用的时候保密自己的IP或者借助其他管理平台对网站设置密码保护。

    。
