Revit在推广与应用常见的问题有哪些?

如今,在BIM技术不断发展的同时,BIM软件也已经成为了软件市场上的主流,但是但其在发展与推广中也出很多问题, Revit在推广与应用常见哪些问题?

一、技术层面:Revit对于习惯使用AutoCAD的设计师来说,从观念到操作很不容易。另外,建筑企业基于时间及成本考虑,会考虑软件效率,而新软件通常是学界率先教导学生基本操作,但在业界因应设计流程有诀窍的方式下,无法将新软件的效率突显出来。

三、重新导入的成本效益:新软件的导入主要跟软硬件有关联。3D软件的价格普遍偏高,加上每年都要花钱去更新,另外在软件转换过程,还要考虑学习时间与业务停摆的可能性,如果成效不如预期,反而浪费时间与成本,导致后续有新技术而望的却步。硬件部分在于大部分企业主持人不懂计算机,会交由计算机公司或职员处理,但计算机公司不了解设计的硬件需求,职员不了解什么硬件对设计软件最适用,造成花费成本在不对的配备上。

四、心态:资深企业主持人对2D转变成3D的技术层级设想过低,把3D设计人员当成2D绘图员一样看待,而无法给予相应的薪资。另外,国内大多数业主对建筑设计还停留在制造业的心态,使得设计费相对于国外偏低,让企业没有多余的成本养3D设计人员。

五、收费:使用【Revit建模的过程】,是将下游厂商的事,提前到企业来作业,最后呈现2D的纸本数据,工作量增多,但时间与收费没有因为多了3D设计有所增加,造成企业会避免制作静态或动画。




在Revit中如何制作族和创建族?

访问族编辑器的方法有:

    • 打开或创建新的族 (.rfa) 文件。

    • 选择一个由可载入或内建族类型创建的图元,然后单击鼠标右键,再单击“编辑族”。 (也可以双击某个族图元将其打开以进行编辑。)

族编辑器工具

  • “模型线”工具(“创建”选项卡“模型”面板“模型线”)在不需要显示实心几何图形时用来绘制二维几何图形。 例如,您可以采用二维形式绘制门嵌板和五金件风管,而不采用实心拉伸。

    在三维视图中,模型线总是可见的。 您可以选择模型线,然后单击“修改 | 线”选项卡“可见性”面板“可见性设置”,以便控制这些线在平面视图和立面视图中的可见性。

  • “符号线”工具(“注释”选项卡“详图”面板“符号线”)用于绘制专门用作符号的线。 例如,您可能在立面视图中使用符号线表示开门方向,或者表示管件的流向。 符号线不是族实际几何图形的任何部分。 符号线看起来平行于所在的视图。

    ”可见性设置“。 在“族图元可见性设置”对话框中,选择“仅当实例被剖切时显示”。

    在此对话框中,也可以基于视图的详细程度,来控制线的可见性。 例如,如果选择“粗略”,则当族载入项目中并放置在详细程度为“粗略”的视图中时,符号线可见。

    “洞口”工具(“创建”选项卡“模型”面板“洞口”)仅在基于主体的族样板中可用(例如基于墙或基于天花板的族)。 创建洞口时,首先在参照平面上绘制其造型,然后修改其尺寸标注。 创建洞口后,可以选择该洞口,并将其设置为在载入项目中后以透明方式显示在三维和/或立面视图中。 在选项栏上指定透明度设置。

    注意在项目环境中,也可以使用“洞口”工具。

  • “参照平面”工具(“创建”选项卡“基准”面板“参照平面”)用于创建一个参照平面,参照平面是在绘制线和几何图形时用作引导的无穷大平面。

  • “参照线”工具(“创建”选项卡“基准”面板“参照线”)用于创建一条类似于参照平面但具有逻辑起点和终点的线。

  • “控制”工具(“创建”选项卡“控制”面板“控制”)用于在将族几何图形添加到设计中后,通过放置箭头来进行旋转和镜像。 在“修改 | 放置控件”选项卡“控制类型”面板上提供了下列箭头控制(允许选择多个):

    可在视图中的任何地方放置这些控件。 最好将它们放置在可以轻松判断出其所控制的内容的位置。

    提示创建门族时控件很有用。 双水平控件箭头可改变门轴处于门的哪一边。 双垂直控件箭头可改变开门方向是从里到外还是从外到里。

    提示在创建管件族时,控件非常有用。 通过控件箭头可以水平或垂直翻转管件。

    • 单垂直

    • 双垂直

    • 单水平

    • 双水平

  • “文字”工具(“注释”选项卡“文字”面板“文字”)用于向族中添加文字注释。 这通常用在注释族中。

  • “模型文字”工具(“创建”选项卡“模型”面板“模型文字”)用于为建筑添加指示标记或者为墙添加字母。

  • “剖面”工具(“视图”选项卡“创建”面板“剖面”)用于创建剖面视图。

  • “构件”工具(“创建”选项卡“模型”面板“构件”)用于选择将要插入到“族编辑器”中的构件类型。 选择该工具后,类型选择器会激活,可以选择一个构件。

  • “符号”工具(“注释”选项卡“详图”面板“符号”)用于放置二维注释图形符号。

  • “详图构件”工具(“注释”选项卡“详图”面板“详图构件”)用于放置详图构件。

  • “遮罩区域”工具(“注释”选项卡“详图”面板“遮罩区域”)用于应用遮罩,当使用该族在项目中创建图元时,该遮罩将会遮蔽模型图元。

  • “实体”工具:“拉伸”、“融合”、“旋转”、“放样”和“放样融合”(“创建”选项卡“形状”面板),可以创建实体几何图元。

  • “空心形状”工具(“创建”选项卡“形状”面板“空心形状”)用于访问可在族中剪切实心几何图形的工具。

  • “标签”工具(“创建”选项卡“文字”面板“标签”)用于在族中放置智能文字。 该文字代表族属性。 指定属性值后,它会在族中表现出来。

    注意该工具只能用于注释符号。

  • “载入到项目中”工具(“创建”选项卡“族编辑器”面板“载入到项目中”)用于将族直接载入到任何打开的项目或族中。




关于Revit软件组成及功能的介绍

在使用Revit软件的同时,很多人想对软件和功能想有多一点的了解,下面就为大家介绍一下。

Revit软件组成

Revit软件的全名是Autodesk Revit (目前国内主流BIM软件)。Autodesk Revit软件专为建筑信息模型(BIM)而构建的,可帮助建筑设计师设计、建造和维护质量更好、能效更高的建筑。AutodeskRevit作为一种应用程序提供,以Revit Architecture 为核心,主要可搭配 Revit Structure及 Revit MEP,进行结构分析及管线设计。

功能概述

在Revit软件模型中,可直接将现实生活中对应的元素(如柱子、墙等)放进模型中。当模型建立完成,产生各种图纸、平面图、立面图、3D图以及明细表等。在Revit模型中,所有图纸、平面图、立面图、3D图以及明细表这些讯息及信息都是出自于同一个建筑模型的数据库。在视图和明细表操作时,Revit将收集模型相关的讯息及信息,并且同步这些讯息及信息。Revit参数化修改引擎可以自动同步这些讯息及信息及修改这些讯息及信息。




Revit钢筋族制作教程:如何用Revit制作参变更优化的拉筋族

    拉筋的制作需要跟随不同规范的要求变换各种形状,包括角度、半径、长度、材质等。一般情况下常规画图思路是使用Revit中的“放样”功能,但是在实际的制作过程中却遇到下列问题:

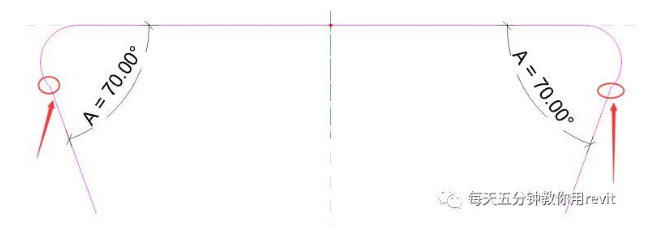

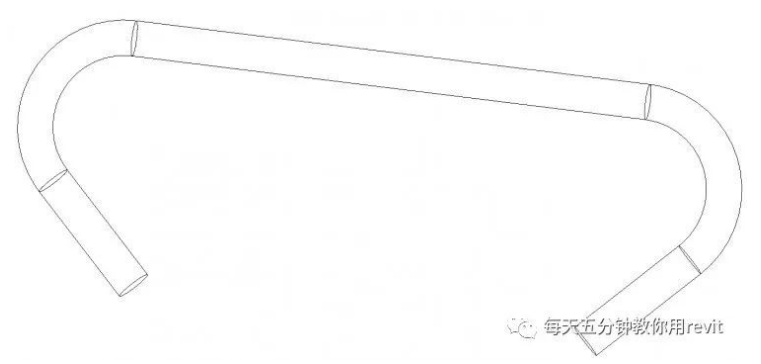

    首先,对钢筋的放样路径进行绘制,并定义了角度参数,如下图所示。可是一旦驱动角度参数就会发现无法与圆弧部分保持绝对的相切关系:

    放样路径参数定义

    驱动角度参数

    解决方案:

    为此,得变换思路,使用“旋转+拉伸”来代替“放样”。

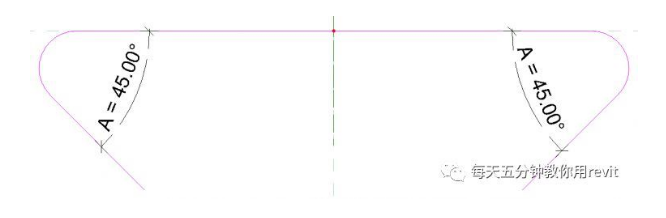

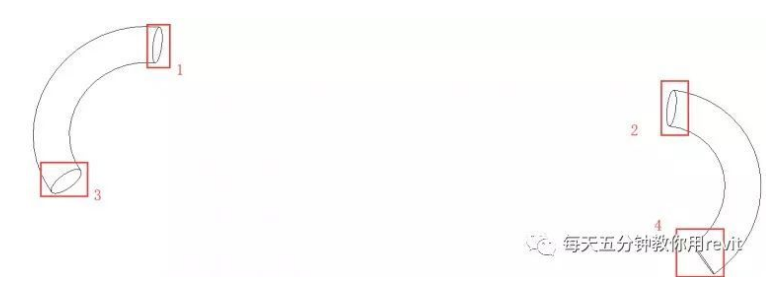

    先制作两个旋转,然后把属性栏内的旋转结束角度定义一个参数,并调整到135°,然后在三维中作图,拾取下图所示4个截面作为拉伸的工作平面创建拉伸,并与对应截面形成锁定关系。然后再根据需要添加相应的几何以及非几何参数,这样就完成了拉筋的简单制作。

    执行拉伸工作平面

    完成效果

    意义:通过学习上述文章,了解到有原本的“放样”命令不能达成目的,但通过“旋转+拉伸”相互搭配使用,并将其锁定,达到了想要的效果。由此可得,在使用revit软件做项目的过程中,如果使用原本的命令不能达到目的,可以换个命令代替,例如常见的进入地下停车场带弯道的坡道,可能使用坡道命令很难达成目的,可以通过使用楼板,添加点,控制点的高程,来代替坡道,各有优缺点,根据实际工程进行选择。

    THE END

    来源丨益埃毕教育







  培训网校课程目录

  零基础培训教程

  项目实战训练营




revit发生不可恢复的错误怎么解决?发生不可恢复的错误怎么办

    文章来源:知乎 小筑BIM黄世斌老师

    问题弹窗:“发生不可恢复的错误,程序将被终止。全部数据刚被保存过,所以不需要创建恢复文件”

    问题原因:出现此错误的原因可能是用户配置文件已损坏或选定的许可类型不正确。

    解决方法:

    (1)在Windows中显示隐藏的文件和文件夹。

    (2)浏览到与Revit安装同名的文件夹。在Windows7、8和10中,文件夹为C:Users\%用户名%AppDataRoamingAutodeskRevit。

    (3)在此文件夹中,重命名AutodeskRevit%产品版本%文件夹。为其指定新名称AutodeskRevit%产品版本%_Backup/。

    (4)启动Revit。这应该会创建一个新文件夹。

    (5)如果问题仍然存在,请重置许可。

    第二种解决方法:

    原因:UIState.dat文件被损坏解决方案问题AutodeskRevit已停止工作

    发生故障的模块名称:RevitDB.dll

    异常代码:0xc0000005原因注册表项丢失不正确

    解决方案:

    1.运行regedit找到

    HKEY_LOCAL_MACHINE/Software/Microsoft/Windows/CurrentVersion/Explorer/ShellFolders

    2.找到以下“键”(在ShellFolders目录):CommonAppData

    如果“键”不存在创建它(右键单击->新建->字符串值)

    如果“键”存在确认它包含以下数据(右键单击“修改):C:ProgramData

    3.在注册表中进行更改后,重新启动系统。

    如果上述两种方法无法解决,建议更换其他版本,或者重装系统。





    免费Revit教学视频










revit标高怎么隐藏?Revit中巧设置隐藏标高中段线

    文章来源:

    【柏慕联创BIM技术服务,文/胡林】

    问题:如(图-1)所示只有轴网可以通过设置其类型属性的轴线中段实现其中段线的线隐藏,而标高却没有类似选项,那么我们能否实现将标高也进行中段线隐藏呢?

    我们可以通过为标高的线型图案设置一种特殊的样式来实现上述问题中描述的情况:

    在管理——设置——线型图案中新建一种线样式然后设置为如图-2所示。

    【注意】空间取值不能超过510,一般设为400即可,如果设置后仍为实线则再对其数值进行调整(调小),如果超过510则变为实线.

    在标高的类型属性中应用我们刚才设置好的线型如(图-3)所示。

    应用后便可实现如(图-4)所示的效果。





    免费Revit教学视频










Revit软件教程:基于窗族Revit排砖建模教程—如何让Revit高效率排砖

    文章来源:BIM學習營

    许多初入职场的BIM工程师在没有掌握正确的Revit建模方法之前,可能感觉建模就是一项苦力活而不是一项技术活,建模时间往往只占70%,30%的时间用在模型应用处理上,加班熬夜是常有的事。

    尤其是当前主体建模不再是什么难题的时候,尤其是二次结构砌筑的时候越来越普遍利用Revit排砖,那么接下来我们分享一种常见的基于公制窗的排砖教程。

    传统砌体深化排砖是绘图者使用CAD软件通过二维想象进行排布,在墙面转角、两面或多面墙相互咬砌的位置,门窗洞口过梁的位置,构造柱等位置由于二维图形的局限性很难观察出排布是否合理。然而复杂区域砌体排布若出错又往往会连带边缘其他作业墙体,一旦问题出现再来修改势必会对实际施工周期造成影响,甚至会出现返工情况。

    利用Revit进行三维模拟建模,可将传统CAD砌体深化排布图进行检查优化,避免现场砌体出现的相关问题,同时排砖完成后即时出量,规避了传统统计计算错误、节约了统计上花费的时间。

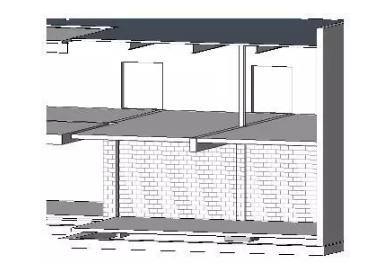

    基本步骤:

    步骤1、新建公制窗族,创建所需各种砖块尺寸的窗族。

    步骤2、在建筑→墙选项卡下,绘制墙体。

    步骤3、在墙体上用创建好加气块窗族进行放置,控制族与族之间的间距,利用墙体本身颜色当作灰缝。

    步骤4、修改加气块窗族宽度,放置不同尺寸的加气块;利用不同的剖面,可以对丁字墙等交接部位进行放置。

    步骤5、出明细表(可以对窗族进行注释标记对应墙体如:Q1,方便统计、筛选)。

    优缺点分析:

    优点:利用软件自带的“公制窗”样板参数设置及进明细表较为简单;在丁字砌和十字砌交界处,效果较好,与实际情况一致;门窗洞口可按实际情况进行创建。

    缺点:控制砖块间的间距来达到灰缝的效果,操作量较大;特殊部位修改,需手动对应砖块进行一对一修改。

    需要更多教程,可以咨询客服获得更多免费




Revit切割或连接几何图形失败后如何解决?

Revit切割或连接几何图形失败后如何解决?有些朋友有在这方面应用Revit时出现了问题,下面就来一起来分析。

尝试切割或连接几何图形时显示警告,且无法正确地重新生成几何图形。

警告:对于该条件有几个类似的错误消息,例如:

无法从墙外剪切 [符号] 的实例。

无法剪切具有实例的主体。

屋顶无法剪切。

无法剪切连接的图元。

无法使图元保持连接。

在大比例侧,存在图元必须在 20 立方英里以内的限制。

在小比例侧,剪切几何图形时,应用程序需要面和边缘精确对齐。对齐时的轻微不准可能导致几何图形无效,从而导致剪切命令失败。

解决方案:调整图元的尺寸或位置,以解决错误条件。 某些可能的解决方案包括:

查找可能导致轻微不准确性的图元组合,这可能由其他条件所造成,例如:

一部分几何图形中较小的圆角或倒角。

两部分内容中稍微不对齐的圆柱或旋转面。

图元顶部/底部略微倾斜的面,如屋顶和楼板,与其他几何图形非常接近的相交。

草图中稍微偏离轴线(使用捕捉功能来调整)。

检查模型几何图形的测量值,以确保相关图元之间的距离小于 20 英里。




Revit曲面幕墙怎么画?Revit制作曲面幕墙顶的详细步骤

许多伙伴使用Revit软件还不会制作曲面幕墙顶,为此,下面小编就分享了Revit制作曲面幕墙顶的详细步骤,希望有需要的朋友都来共同学习哦。

  新建一个项目,绘制一个幕墙,属性类型如图所示。

  幕墙外形如图所示:

  要形成波浪曲线形的幕墙顶,需要用到拉伸屋顶,让幕墙附着在曲线屋面上,这样就能形成曲线的幕墙顶部。具体操作如下:

  ① 选择绘制拉伸屋顶,如图所示。

  ② 拾取一个立面的平面绘制拉伸屋顶的曲线痕迹。

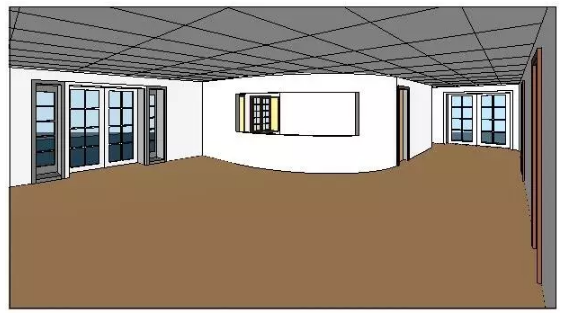

  确认后绘制出曲线的拉伸屋顶,然后选择幕墙使它附着在屋顶下,如图所示。

  完成如图所示。

  选中屋顶,使用用永久隐藏“eh”命令,隐藏屋顶,就得到了想要的曲顶幕墙。

  上文就讲解了Revit制作曲面幕墙顶的详细步骤,希望有需要的朋友都来学习哦。




BIM模型-孝感文化中心revit全专业模型文件5.6G(含图纸)​

BIM模型-孝感文化中心revit全专业模型文件5.6G(含图纸)​

BIM模型-孝感文化中心revit全专业模型文件5.6G(含图纸)​

BIM模型-孝感文化中心revit全专业模型文件5.6G(含图纸)​

孝感市文化中心位于孝感市东城起步区,北临乾坤大道,南临豪府北路,西临董永路,东临纵1号路,规划用地260亩,净用地211亩,项目总建筑面积约13.47万㎡,总投资约12亿元,由三组建筑群六大场馆十大功能组成,包括大剧场、小剧场(含音乐厅和多功能厅),图书馆、方志馆、档案馆、博物馆、城市规划展览馆、群众艺术馆、科技馆、青少年宫、妇儿中心。

它的建成将从根本上解决孝感市公共文化设施落后的状况,更好地满足广大市民的精神文化需求。对于促进文化大发展大繁荣,加快建设武汉城市圈副中心城市,具有重大意义。孝感市文化中心是首个以文化事业为主体的地标建筑,是孝感市历史上单体规模最大、标准最高、投入最多的非标准性公共文化设施。

BIM模型-孝感文化中心revit全专业模型文件5.6G(含图纸)​

BIM模型-孝感文化中心revit全专业模型文件5.6G(含图纸)​
部分模型展示

BIM模型-孝感文化中心revit全专业模型文件5.6G(含图纸)​

建筑、结构、机电、暖通、给排水模型

BIM模型-孝感文化中心revit全专业模型文件5.6G(含图纸)​

BIM模型-孝感文化中心revit全专业模型文件5.6G(含图纸)​

BIM模型-孝感文化中心revit全专业模型文件5.6G(含图纸)​

BIM模型-孝感文化中心revit全专业模型文件5.6G(含图纸)​

BIM模型-孝感文化中心revit全专业模型文件5.6G(含图纸)​

BIM模型-孝感文化中心revit全专业模型文件5.6G(含图纸)​
图纸展示

BIM模型-孝感文化中心revit全专业模型文件5.6G(含图纸)​

BIM模型-孝感文化中心revit全专业模型文件5.6G(含图纸)​

BIM模型-孝感文化中心revit全专业模型文件5.6G(含图纸)​

BIM模型-孝感文化中心revit全专业模型文件5.6G(含图纸)​

BIM模型-孝感文化中心revit全专业模型文件5.6G(含图纸)​

BIM模型-孝感文化中心revit全专业模型文件5.6G(含图纸)​

BIM模型-孝感文化中心revit全专业模型文件5.6G(含图纸)​




Revit出图怎么出?关于Revit出图时“遮罩区域”的使用

在Revit出图的时候,在对出图进行一些设置后,在图纸中仍会有一些不必要的图元信息,需要在图纸中加以隐藏,使图纸更加简洁。

方法不止一种,一般可通过隐藏使其不显示,但对于导入的一张整体的底图则不便于将某一块区域隐藏,下面介绍一下Revit中的“遮罩区域”命令,不仅可以遮盖图元,同时还可以遮盖区域。

1.在“注释”选项卡下,找到“区域”命令,单击其中的“遮罩区域”,如图所示。

2. 此时在“修改/创建遮罩区域边界”,选择“矩形”进行绘制,如图所示。

3. 利用“矩形”命令进行绘制,将需要遮罩的区域框选起来,如图所示。

4. 在框选之后,单击选项卡中的“√”命令,如图所示。

意义:遮罩区域的使用可以方便的解决在出图时一些不必要的麻烦,隐藏其中不需要的部分,达到出图要求。




Revit API的功能有哪些?借助于API我们可以完成哪些工作?

Autodesk Revit软件是专为创建建筑信息模型(BIM)而设计,是目前国内普及度最高的BIM软件之一,其中包括Revit Architecture,Revit Structure,Revit MEP等一系列产品,分别为建筑、结构、设备(水、暖、电)等不同专业提供BIM解决方案。所有Revit产品都是参数化的。“参数化”是指模型的状态可有参数来驱动,可实现Revit提供的协调和修改管理功能。Revit作为一个开放的平台软件,除了自身强大的功能之外,也提供了丰富的应用程序编程接口(API)。借助于API我们可以完成以下工作:

(1)访问模型的图形数据

通过编程来访问模型的颜色、图形样式、尺寸等图形数据。

(2)访问模型的参数数据

通过编程访问图元的实例参数、类型参数,访问项目的共享参数和项目参数等。

(3)创建、修改、删除模型元素

通过编程编辑模型,包括移动、旋转、镜像、删除、组合、修改、阵列等操作。

(4)创建插件来完成对UI的增强

外部命令通常在外部工具栏下,Revit允许用户通过API定制自己的Ribbon按钮。

(5)创建插件来完成一些对重复工作的自动化为提高建模效率,一些重复或复杂的建模操作可通过程序一键完成。

(6)集成第三方应用来完成诸如连接到外部数据库、转换数据到分析应用等BIM应用的一大障碍就是软件之间的数据文件不兼容,通过研究软件之间接口及数据结构开发数据转换插件使得数据共享。

(7)执行一切种类的BIM分析

在Revit上集成外部分析工具的功能,执行相关BIM分析。

(8)自动创建项目文档




Revit房间标记怎么放?在Revit中封闭的房间放置不了房间标记应该如何解决?

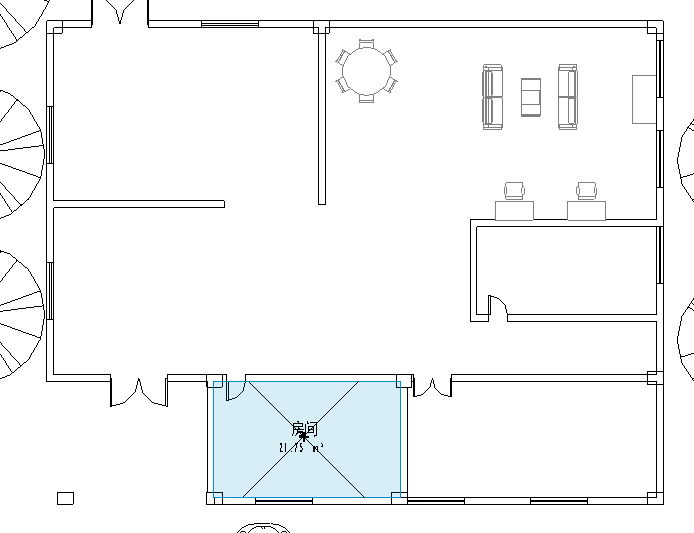

房间命令是Revit中比较实用的一个功能,创建房间时必须是在一个封闭的空间内,但有时会出现明明是封闭的房间却放置不了的情况,下边做个案例分享。图中结构柱为链接模型,在默认情况下链接模型是不可以作为房间边界的,所以房间不是封闭的。下面将介绍如何解决这个问题,如图所示。

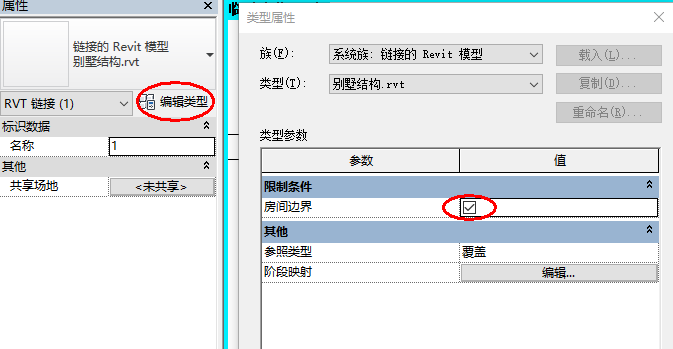

1、选中链接模型,编辑类型,勾选房间边界,如图所示。

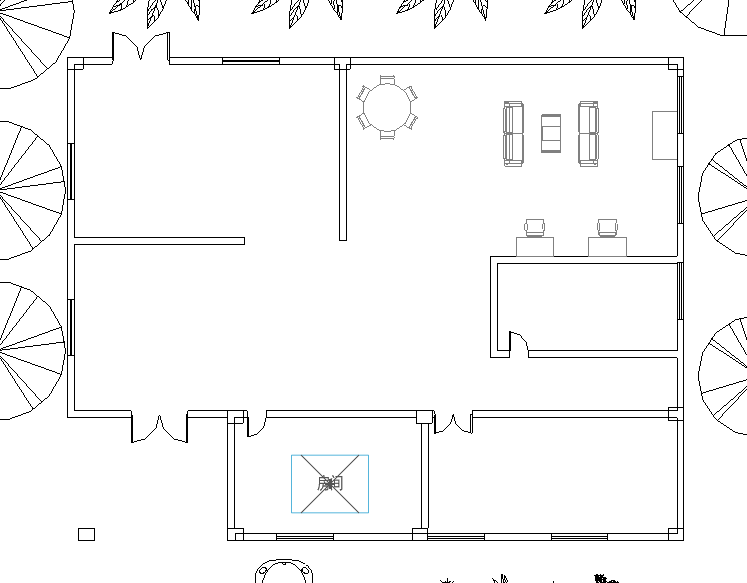

2、完成后再次放置房间就可以顺利放置了,如图所示。

意义:在Revit软件中放置房间或者空间不同类别的构件,不仅可以对名称进行区分,还可以用于空间的回风量、排风量等进行分析。但实际工程中,建筑和结构模型很多情况下是分开建模的,并且最后通过链接的方式进行整合,所以需要通过上文中的方式对模型进行编辑,合理的放置房间、空间,以方便后期进行分析等工作。




BIM技巧|Revit协同设计模式有几种?Revit工作集协同设计模式你知道吗?

目前该协同设计模式应用最为广泛,非常适用于专业内部以及建筑单体或者子项体量较小、数量较少的项目(比如建筑主体附带门卫室、垃圾房之类)。由于采用同一套样板和标准,各专业协同设计效率很高,中心文件与多个本地文件之间信息可双向传递(Revit命令:同步),确保数据及时更新。

图1 Revit同步命令界面

该协同设计模式工作集之间可借用权限编辑对方的模型,所以对工作集的权限管理机制要求较高。在建筑单体中多以专业和垂直分区划分工作集,比如地下室、裙房、标准层及屋顶各自一个工作集。根据项目具体情况,为了方便设计,工作集可再次按照系统或构件类别细分,比如给排水专业可分为消防系统、非消防系统;建筑专业可分为幕墙、土建等。

工作集划分的越清楚对协同设计越有利,效率越高。但根据实践,并非工作集越多越好,主要原因在于这对协调要求极高,一旦管理不好,反而容易出现模型工作集归属错误的情况;另一方面,随着设计的不断深化,模型文件越来越大,与中心文件同步需耗费更多时间,硬件负担也随之加重。Revit中同步操作呈现唯一性,即无法多个设计师同时同步,必须有先后顺序,而且在同步过程中其他成员的编辑工作会出现卡顿甚至无法编辑。综合以上,工作集的划分视具体情况而定。

俞侃 仅供学习交流 版权归原作者所有




revit如何画剖切线?Revit立面视图剖切线教程

    文章来源:小筑BIM黄世斌老师

    首先介绍立面视图符号得组成:

    立面视图符号分为2个部分,一个是上面得小短线,代表得是视图剖切线得示意图,另一个是下面得视图符号。

    当我们选中上面得剖切线符号,他会显示我们得剖切线位置。

    我们通过控制视图剖切线,来控制在立面视图看到得剖切图元,示例中南立面得视图方向就是从南向北看,眼睛放在剖切线得位置。

    相对应的就是北立面,眼睛放在相对应的北立面剖切线的位置,向南看,东西里面也是如此。





    免费Revit教学视频










Revit高版本怎么打开低版本文件?

1、由于各种原因,有时我们会因为Revit版本的问题打不开别人的文件。因此,这篇文章将会提供一种方法去打开高版本的Revit文件。

2、让安装了高版本的用户帮你转成IFC格式的文件。

2.1 高版本的用户正常打开需要降版本的文件。

2.2 点击左上角的【文件】按钮,选择【导出】中的【IFC】。

2.3 保持默认的导出设置,先点击【浏览】选择文件导出的路径,再点击【导出】后等待软件运算。

3、通过打开IFC命令打开文件。

3.1 打开低版本的Revit,点击左上角的图标,在【打开】中选择【IFC】。

3.2 浏览本地文件,找到之前保存的IFC文件并打开。

4、通过这种方式也能保留大部分的构件。但是建议大家在工作中要以“高版本的文件在低版本的Revit中绝对打不开”的心态去对待。




为什么在Revit中会出现结构连接警告消息?

了解处理结构连接时可能出现的特定警告消息的含义和解决方案。

“框架”面板中使用“显示相关警告”按钮。 如果在计算结构连接后遇到错误,则会显示此按钮。

(结构连接)工具下的“钢”选项卡中,单击“连接”以展开下拉菜单。选择“在视图上显示警告”。

警告消息出现的条件是:

  • 尝试在输入图元上而不是通过新的结构框架族(从 2017 Revit 版本起随附)创建连接。

  • 更改连接输入图元,新情况不符合连接标准。

  • 无法创建连接几何图形。

  • 无法创建连接几何图形,因为在特定于连接的对话框中最后一次输入的参数创建了一个无效的情况。

  • 关于解决Revit中分析线与梁一端分离的问题

        来源丨益埃毕杯2016年全国大学生Revit作品大赛技术支持组

        在自行创建一个梁族后,有时会出现如下图所示

        分析线与梁一端分离的情况

        这使得在项目中绘制梁时有诸多不便,如何才能更快的达到如下图所示结果

        对于这个问题解决方法如下:

        1.选中梁族并编辑族

        2.使用对齐命令

        3.将梁两端与参照线锁定

        4.再次将族载入到项目中

        注意:将梁添加到平面视图中时,必须将底剪裁平面设置为低于当前标高;否则,梁在该视图中不可见。




revit如何创建平面视图?Revit如何一键创建平面视图

文章来源:科度BIM  图/文:丹丹

    一键创建平面视图

在Revit建模开始时,先绘制的是项目基准,项目基准包含标高和轴网,一个项目只有一个项目基准,也就是一个项目只有一套标高轴网。

在绘制标高时,我们有多种绘制标高的快捷方式,例如:①直线绘制;②拾取;③复制;④阵列;往往根据项目来选择更方便的绘制方法。

在这多个绘制方法中,并不是所有的绘制方法都可以自主创建平面视图,所以我们绘制完标高后,需要我们自己添加平面视图,那么怎样去添加项目浏览器中没有的平面视图呢?

进入到立面,绘制完我们所需标高,如图1所示:

    图1

    绘制完标高后,我们可以看见,项目浏览器里的平面视图并没有出现相应的平面视图,所以需要我们自己添加平面视图,如图2所示:

    图2

    找到功能区【视图】→【平面视图】,点击下拉箭头,选择楼层平面,如图3所示:

    图3

    点击楼层平面后,弹出新建楼层平面对话框,如图4所示:

    图4

    ①:选择楼层平面类型;

②:选择楼层平面视图中没有的标高;

③:将不复制现有视图打上勾;

这时我们可以看见楼层平面中,已经添加了相应的标高视图,如图5所示:

    图5

    天花板平面,结构平面,添加视图平面时,同以上操作。




Revit链是什么意思?Revit选项栏作用:REVIT中“链”的作用

    我们在Revit中绘制墙或线的时候,细心的同学会发现选项栏里有一个选项“链”,默认状态是勾选的,那到底它是什么作用呢?下面我们来给大家解释一下,如图1所示。

    图1

    “链”可以理解为连续绘制的意思,例如绘制墙,两点确定一段墙。在绘制第二段墙时,则以上一段墙的终点作为新的起点确定下一段墙的位置,以此类推。如果把“链”前面的勾去掉,则不会连续绘制,而是绘制完一段墙后,在重新点鼠标确定新的起点、终点。

    总结:如果你的墙体是连续不断的绘制,则勾选“链”功能;如果墙体需要断开,一段段分别绘制,则不勾选“链”功能。







  培训网校课程目录

  零基础培训教程

  项目实战训练营




Revit如何画存水弯?Revit管件族S型存水弯制作流程

    文章来源:BIMproject 王冯聪

    S型存水弯与P型存水弯有很多相似的地方,这里也不做过多的重复讲述,从不一样的地方开始:

    1、修改绘制模型线作为放样路径。

    将P型存水弯模型线绘制完成,我们可以直接在其基础上进行修改添加;修改的部位就仅仅是将较小的弧形继续拉大,与另一端对称,修改“套管宽度”标签为“半径1”;竖直方向绘制一个参照面标注为“管件外半径”;出口高度就要修改了,名称修改为“高度”,并重新标注最边缘两个参照面;末端套管终点位置添加一个竖直的参照面,并标注“套管宽度”标签;输入公式与P型存水弯一致;出口高度参数可以直接删除;

    2、导入查找表格数据,关联模型参数。

    打开“族类型”对话框添加名称为“查找表格”文字类型的参数;

    然后点击“族类型”对话框中“查找表格”下面的“管理”按钮,导入文件路径为:C:ProgramDataAutodeskRVT2015LookupTablesPipe下的“TrapS-PVC-U-Drainage”(示例)表格文档;同时将将该表格文档名称复制粘贴作为“查找表名称”值;

    根据导入的表格内容,我们还需要在族类型对话框添加实例参数:管件外径、公称直径、公称外径、壁厚、套管外径、;并添加公式关联参数值:壁厚=size_lookup(查找表名称,”WThk”,0.02*公称直径+1.1mm,公称直径);公称外径=size_lookup(查找表名称,”NOD”,if(公称直径>200mm,公称直径,公称直径+10mm),公称直径);套管宽度=size_lookup(查找表名称,”SWid”,0.24*公称直径+21.7mm,公称直径);套管外径=公称外径+壁厚*2;管件外径=公称外径;套管外半径=套管外径/2;管件外半径=管件外径/2;(以上部分与P型存水弯一样);长度=size_lookup(查找表名称,”Lgt”,2.19*公称直径+45.4mm,公称直径);高度=size_lookup(查找表名称,”Hgt”,1.74*公称直径+42.9mm,公称直径);

    3、检查修正,完成最终模型。

    当公称直径太大,要保证弧形区域能创建出模型,我们需要将这种情况进行修正,输入公式:半径1=if((长度-套管宽度-出口高度+管件外半径)/(2*cos(45°)+2*sin(45°)-1)>管件外半径+1mm,(长度-套管宽度-出口高度+管件外半径)/(2*cos(45°)+2*sin(45°)-1),管件外半径+1mm);

    4、放样创建实体模型。

    点击创建选项卡下的“放样”命令拾取模型线,点击完成切换到里面视图编辑轮廓,并将轮廓半径指定标签“管件外半径”,然后再放样绘制套管,并指定标签“套管外半径”;

    5、添加连接件,导入项目。

    在“创建”选项卡下点击“管道连接件”分别给存水弯添加连接件,并对连接件直径值关联到公称直径标签,二维表达这里不做详细介绍。





    免费Revit教学视频










Revit中造型操纵柄如何来应用?

Revit中造型操纵柄如何来应用?以一个简单的圆形套管构件族(如水套管、电气套管)创建为例,介绍一下Revit软件创造含造型操纵柄的方法。

创建圆形套管构件,给定的参数如图所示,半径r1、r2,高度h等参数均为实例属性。

在前立面视图中,点击圆形套管中心线上蓝色**角形,拉伸上下两点各回到参照平面线上并出现一个小锁符号,进行上下锁定。

然后将这个圆形套管族件载入到项目中,在视图剖面显示下圆形套管族件,翻转视图后就可以看到这个套管具备上下两个造型控制柄了。

如果将以上参数属性均为类型属性,并且把这个套管族件载入到项目中,它是不含有造型控制柄的。




Revit墙体绘制技巧:如何在Revit中创建浮雕墙体

【来源:必易BIM】

在创建项目的过程中,会需要创建表面有造型的墙体。今天将讲解如何在Revit中创建浮雕墙体。

1、首先,在项目中创建一面有多层构造、合适尺寸的墙体。

2、选中墙,将该墙体“创建零件”,如图所示。

3、点击“分割零件”,如图所示。

4、选择“编辑草图”设置工作平面,然后将墙体分割为两层,完成编辑,如图所示。

5、选中分割后的其中一面墙体,再次“分割零件”,设置合适的工作平面,使用“编辑草图”绘制出需要的浮雕文字或图案,完成编辑,如图所示。

6、选中不需要的墙体,点击“排除零件”所需要的浮雕墙体绘制完成。

7、最终效果如图。




Revit参照平面在参数约束下如何移动?

第一类:不设置锁定

垂直方向参照平面

水平方向参照平面则是上方的参照平面移动。

第二类:设置锁定边(图示中间的参照平面被锁定)

注意:容易出错的地方

在revit2017里面,运用全局参数建模时,如果各专业能充分理解参照平面移动规律,会减少很多不必要的问题。




Autodesk Revit中批量创建饰面材质的方法

    文章来源:中天施工技术

    1.技术应用背景

    利用Revit对室内饰面的铺贴进行预排布的方法很多,零件命令是较为便捷的一种操作方法,将要模拟铺贴的图元构件拆分为单个零件,创建每一个块材图元的材质信息,这样就可以在明细表中精确提取出不同规格、不同材质的材料用量。

    创建材质常用的方法是加选命令,逐个选择要创建饰面材质的块材图元,修改零件属性栏中原始材质分类信息。这种方法对于铺贴面积小、饰面材质型号少的模型比较实用,但对于铺贴工程面积大、饰面材质型号较多的大型工程,此种方法的效率较低。为了解决这一问题,本文将以某大厅为例,介绍一种利用Revit明细表的材质提取功能,批量筛选并创建不同类型饰面材质的操作方法。

    2.方法介绍

    2.1创建模型

    Revit中创建大厅的建筑模型,地面饰面层利用建筑楼板创建,墙面饰面层利用叠层墙创建,吊顶下墙面木饰构件利用基于墙的公制常规模型族及内建模型进行创建。

    ▲大厅建筑模型

    2.2饰面层分割

    以墙饰面层分割为例,首先确定墙面饰面层的铺贴方案,将要模拟铺贴的饰面拆分为零件,墙饰面是采用叠层墙创建,利用Tab切换选择要拆分的饰面,然后将拆分为零件的饰面设置为当前工作平面。

    按分缝要求对零件进行分割,并按类似的操作,按铺贴方案将大厅墙饰面层和楼板饰面层进行分割。

    ▲饰面分割效果局部

    ▲大厅饰面分割效果

    2.3批量创建饰面块材质型号

    利用明细表的材质提取功能将分割后的块材按型号进行筛选,在新建材质提取选项卡下选择组成部分,并在材质提取属性中选择原始族、材质名称、材质面积三个明细表字段,并生成材质类型明细表。

    ▲饰面块材材质类型明细表

    设置明细表的排序方式设置为“按面积”并进行升序排列,取消勾选逐项列举每个实例,调整后明细表按饰面块材的不同类型显示,选中明细表中某一类型饰面块材则模型中相对应的饰面块材类型同时被选中。

    ▲明细表与模型图元对应关联

    明细表过滤器中设置块材材质类型相对应的参数,选择要创建材质型号的饰面块材类型。以墙饰面块材的材质创建为例,过滤器条件设置为”原族“等于”基本墙”、“材质面积”大于或等于0.08㎡及“小于或等于”0.09㎡。

    ▲过滤器设置

    在筛选生成的明细表中,选择需要创建材质的饰面块材类型,在模型的属性栏中取消勾选通过原始分类选项,并在材质选项栏中选择要添加的材质。

    ▲修改前的模型与材质明细表

    ▲块材的材质赋予

    添加好材质后,材质信息自动关联到材料明细统计表中。材质创建完成后的饰面效果及材料明细统计变动情况。

    ▲修改后的模型与材质明细表

    2.4批量创建饰面块材质型号

    新建饰面块材材料用量统计明细表,明细表中选择原始族、材质名称、材质面积、合计等字段。并在明细表排序/成组方式选项栏下,将排序方式选择为材质名称,同时取消勾选逐项列举每个实例,生成明细表。

    ▲块材材料用量统计明细表局部

    3方法总结

    利用明细表的材质提取功能,将分割后的块材型号类型从模型中筛分出来,然后在明细表过滤器中设置不同材质型号的块材所对应的参数,精确选中要创建材质型号的块材类型,这样就可以批量化创建块材材质型号,基于创建块材材质型号后的模型,可以精确统计块材的材料用量明细。相较于常规的手动选择,本操作方法可以批量选取,不易造成遗漏,可以极大的提高模型创建的质量以及材料用量统计的准确程度。




Revit怎么在墙上开洞?BIM老司机教你如何正确使用revit“洞口”工具

    在Revit中使用“洞口”工具可以在墙、楼板、天花板、屋顶、结构梁、支撑和结构柱上剪切洞口。

    在剪切楼板、天花板或屋顶时,可以选择竖直剪切或垂直于表面进行剪切。您还可以使用绘图工具来绘制复杂形状。

    在墙上剪切洞口时,可以在直墙或弧形墙上绘制一个矩形洞口。(对于墙,只能创建矩形洞口。不能创建圆形或多边形形状。)

    创建族时,您可以在族几何图形中绘制洞口。

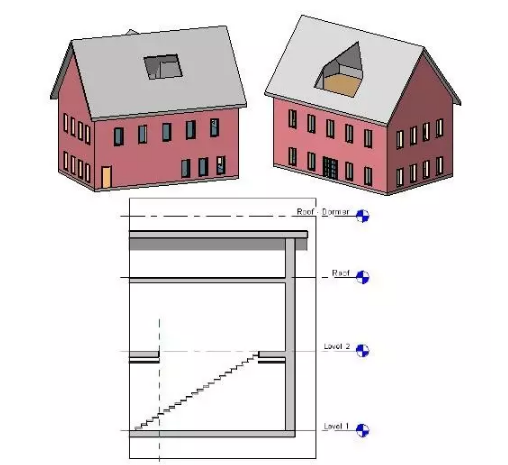

    屋顶洞口、老虎窗以及贯穿楼板和天花板的楼梯洞口示例

    Revit通过下面的步骤可以在直墙或弯曲墙上剪切矩形洞口。

    建筑示例

    弧形墙上的洞口视图

    结构示例

    墙上洞口的视图

    在墙上剪切矩形洞口

    打开可访问作为洞口主体的墙的立面或剖面视图。

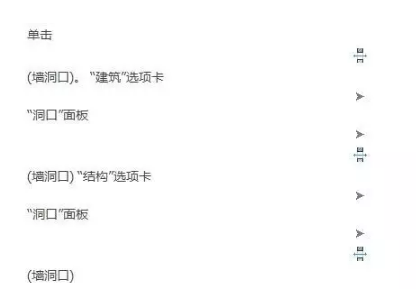

    1、选择将作为洞口主体的墙。

    2、绘制一个矩形洞口。

    3、待指定了洞口的最后一点之后,将显示此洞口。

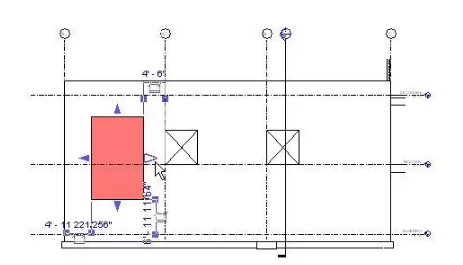

    4、要修改洞口,请单击“修改”,然后选择洞口。

    可以使用拖曳控制柄修改洞口的尺寸和位置。也可以将洞口拖曳到同一面墙上的新位置,然后为洞口添加尺寸标注。

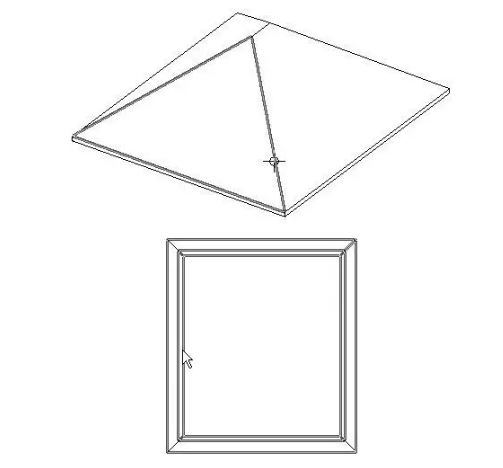

    Revit在楼板、屋顶和天花板上剪切洞口主要通过下面的步骤可以在屋顶、楼板或天花板上剪切洞口(例如用于安放烟囱)。可以在这些图元的面剪切洞口,也可以选择整个图元进行垂直剪切。

    如果选择了“按面”,则在楼板、天花板或屋顶中选择一个面。如果选择了“垂直”,则选择整个图元。

    Revit将进入草图模式,可以在此模式下创建任意形状的洞口。

    通过绘制线或拾取墙来绘制竖井洞口。

    提示通常,您会希望在主体图元上绘制竖井,例如在平面视图中的楼板上。

    如果需要,可将符号线添加到洞口。

    绘制完竖井后,单击“完成洞口”。

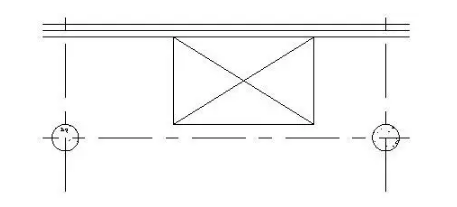

    带符号线的竖井洞口

    要调整洞口剪切的标高,请选择洞口,然后在“属性”选项板上进行下列调整:

    为“墙底定位标高”指定竖井起点的标高。

    为“墙顶定位标高”指定竖井终点的标高。

    单击“应用”。

    竖井将穿过所有中间标高,并且在这些标高上都可见。如果在任意标高上移动竖井,则它将在所有标高上移动。符号线也在所有标高上都可见。

    -THEEND-




Revit可以做什么?关于Revit三大功能介绍

相信大部分刚刚接触Revit这款软件的同学都会好奇:Revit到底有什么用?相比autocad的知名度,revit这款三维建模软件的知名度比较局限在建筑设计行业里。下面,小编就给大家整理了revit三大功能介绍,让大家可以具体了解一下revit这款软件!

revit

Revit三大功能介绍

Revit是Autodesk公司一套系列软件的名称。Revit系列软件是专为建筑信息模型(BIM)构建的,可帮助建筑设计师设计、建造和维护质量更好、能效更高的建筑。AutodeskRevit作为一种应用程序提供,它结合了AutodeskRevitArchitecture、AutodeskRevitMEP和AutodeskRevitStructure软件的功能。

Architecture

AutodeskRevit软件可以按照建筑师和设计师的思考方式进行设计,因此,可以提供更高质量、更加精确的建筑设计。

通过使用专为支持建筑信息模型工作流而构建的工具,可以获取并分析概念,并可通过设计、文档和建筑保持您的视野。强大的建筑设计工具可帮助您捕捉和分析概念,以及保持从设计到建筑的各个阶段的一致性。

MEP

AutodeskRevit向暖通、电气和给排水(MEP)工程师提供工具,可以设计最复杂的建筑系统。Revit支持建筑信息建模(BIM),可帮助导出更高效的建筑系统从概念到建筑的精确设计、分析和文档。 MEP工程设计

使用信息丰富的模型在整个建筑生命周期中支持建筑系统。为暖通、电气和给排水(MEP)工程师构建的工具可帮助您设计和分析高效的建筑系统以及为这些系统编档。

Structure

AutodeskRevit软件为结构工程师和设计师提供了工具,可以更加精确地设计和建造高效的建筑结构。

为支持建筑信息建模(BIM)而构建的Revit可帮助您使用智能模型,通过模拟和分析深入了解项目,并在施工前预测性能。使用智能模型中固有的坐标和一致信息,提高文档设计的精确度。专为结构工程师构建的工具可帮助您更加精确地设计和建筑高效的建筑结构。




Revit如何自定义标准文件?

Revit如何自定义标准文件?

在“设置”菜单的“对象样式”里面,可以设置平面显示和剖面显示时对象的线宽、线型和颜色,以符合我们CAD绘图时的显示习惯。

另:线宽的1-16个数字,代表不同比例下的线宽,具体的数值,我们可以在“设置”菜单的“线宽”里面设置:

例如:当我们平面图的比例为1:100时,2号线表示0.18mm宽

这些设置,我们可以保存在样板文件中,一劳永逸





Revit渲染时图像分辨率对渲染时间有哪些影响?

Revit渲染时图像分辨率对渲染时间有哪些影响?下面就来简单分析一下。

我们都知道图像分辨率或精确度的值越高,生成渲染图像所需的时间就越长。其实这个值有一定的可预见性。

如果您将图像分辨率翻倍(例如,从 75 dpi 增加到 150 dpi)而不修改其他设置,渲染时间可能会增加 2 到 4 倍。 (渲染时间可增加 1.9 到 3.9 倍不等,具体取决于渲染的图像的复制程度,平均值是原来 75 dpi 图像的渲染时间的 2.7 倍。)

如果您将图像分辨率翻两番(从原来的 75 dpi 增加到 150 dpi,然后再增加到 300 dpi),则每次翻倍增加分辨率都会使渲染时间增加 2.7 倍。 因此,如果您将分辨率从 75 dpi 增加到 300 dpi,渲染时间通常会增加 2.7 x 2.7 倍,大约是原 75 dpi 渲染时间的 7.3 倍。 如果您将分辨率从 75 dpi 增加到 600 dpi,渲染时间通常会增加 2.7 x 2.7 x 2.7 倍,大约是原 75 dpi 渲染时间的 19.7 倍。




Revit符号族没有指北针怎么办?在Revit中如何放置指北针

    建筑图纸中的指北针是用来帮助人们来进行定位的,如何在Revit中放置指北针呢?

    1.首先,进入Revit新建一个项目或者样板,再选择注释选项,如下图所示。

    2.选择符号选项,点击即可。

    3.但此时放置的不是指北针,需要载入族,点击选择对应按钮。

    4.选择注释文件夹,选择符号。

    5.根据需要选择建筑、结构或者是机电打开(本文以建筑为例)。

    6.可以看到指北针有两种显示方式,根据需要选择即可。(放置时候可以选择旋转)




revit中的空间什么意思?如何在Revit定义空间关系,让面积分析助您一臂之力

    可使用面积分析工具在建筑模型中定义空间关系。

    关于面积

    面积是对建筑模型中的空间进行再分割形成的,其范围通常比各个房间范围大。

    面积不一定以模型图元为边界。您可以绘制面积边界,也可以拾取模型图元作为边界。

    添加模型图元时,面积边界不一定会自动改变。可以指定面积边界的行为:

    某些面积边界是静态的。即,这种面积边界不会自动改变,必须手动修改。

    某些面积边界是动态的。这种边界与基本模型图元保持相连。如果模型图元移动,面积边界将会随之移动。

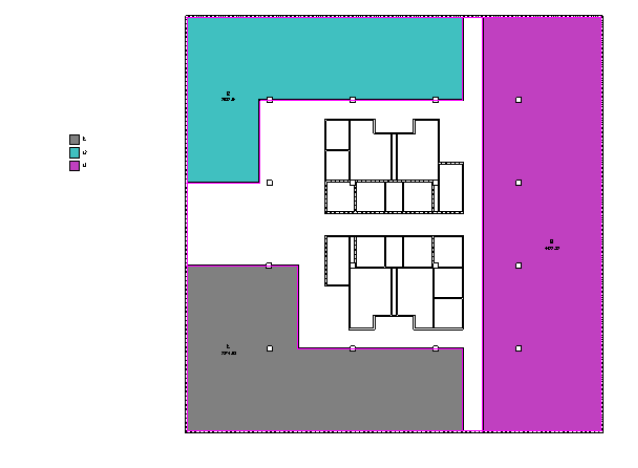

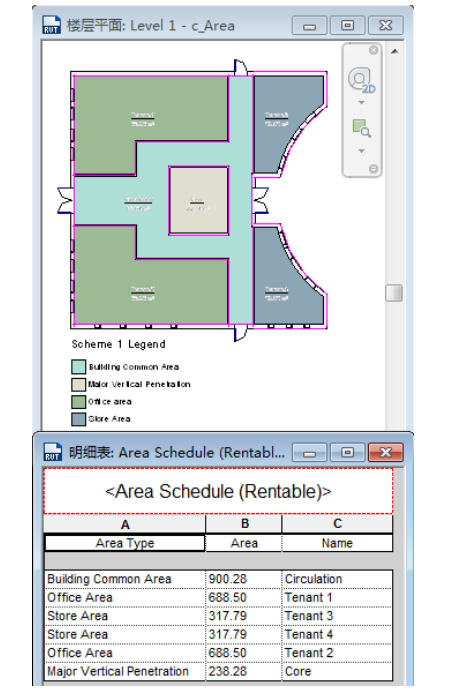

    ▲划分成私人面积(黄色)和公共面积(绿色)的楼层平面

    面积方案

    面积方案是可定义的空间关系。

    例如,可以用面积方案表示楼层平面中核心空间与周边空间之间的关系。

    可以创建多个面积方案。默认情况下,Revit会创建两个面积方案:

    总建筑面积:建筑的总建筑面积。

    出租面积:基于办公楼楼层面积标准测量法的测量面积。

    不能编辑或删除“总建筑面积”方案。但可以修改“出租面积”方案。可以根据需要创建附加的面积方案。

    面积平面

    面积平面是根据模型中面积方案和标高显示空间关系的视图。

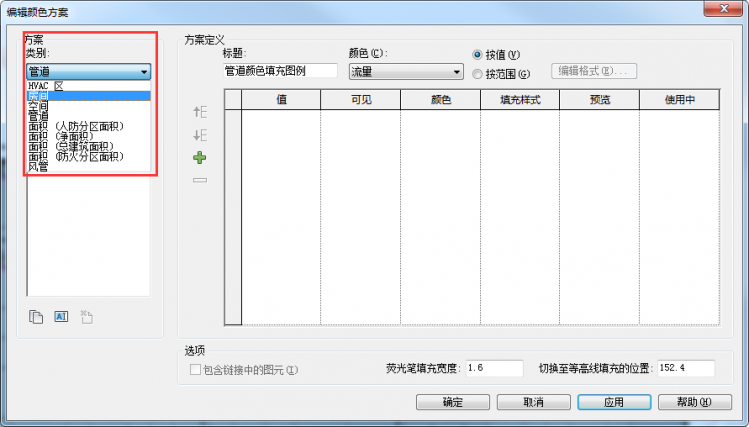

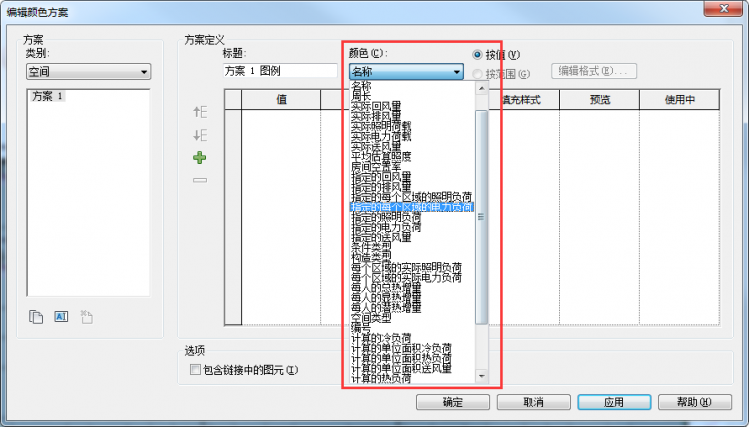

    可以对每一个面积方案和楼层应用面积平面。应在创建面积平面之前创建面积方案。请参见创建面积方案。每个面积平面均具有各自的面积边界、标记和颜色方案。

    面积平面在项目浏览器的“面积平面”节点中列出。每个面积方案将在“项目浏览器”中获得一个单独的节点。默认情况下,面积平面名称表示与平面相关的标高。可以对面积平面进行重命名。

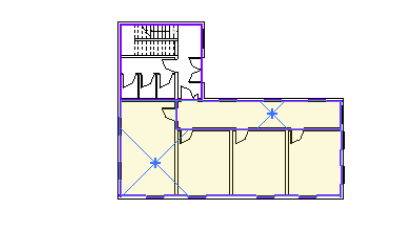

    应用了面积方案的面积平面:

    面积边界

    面积边界定义了建筑的可用空间。

    可以通过绘制面积边界,或拾取墙来定义这些面积。

    如果选择“应用面积规则”选项,当改变面积类型时,Revit会自动改变墙边界的位置。例如,办公面积是根据墙中心线测量得到的,而外部面积则要测量到外墙面。通过应用面积规则,面积边界的位置会按面积类型的改变而更新。

    面积和面积标记

    面积和面积标记是相互分离的,但与Revit构件相关。

    与墙和门一样,面积在Revit中也是模型图元。面积标记是可以添加到面积平面视图中的注释图元。

    创建初步设计时,在项目中定义墙或其他边界图元之前,可以创建一个面积明细表。在明细表中,添加有关您要使用的面积信息。以后,可在项目的面积平面中放置这些预定义的面积。

    删除面积

    可将面积从其所在面积平面中的位置处删除,以便能将该面积放置在另一位置,或将面积从项目中完全删除。

    创建面积之后,可以按照以下方法将面积从建筑模型中删除:

    取消放置:将面积从其在面积平面中的位置删除,但项目中仍然包含有关该面积的信息。这样在以后的项目重新设计期间,可以将面积放置在其他位置。请参见取消放置或移动面积。

    删除:将面积(包括有关该面积的所有信息)从项目中彻底删除。请参见删除面积。

    面积平面和面积明细表:

    显示链接模型中的面积和面积边界

    1.打开包含链接模型的平面视图。

    2.单击“视图”选项卡→“图形”面板→(可见性/图形)。

    3.单击“Revit链接”选项卡。

    4.选择要显示面积和面积边界的链接模型对应的行,并单击“显示设置”列中的按钮。

    5.在“RVT链接显示设置”对话框的“基本”选项卡中,选择“按链接视图”

    6.为链接视图,选择面积平面。

    7.单击“确定”两次。

    关于面积类型

    面积类型是面积的实例属性。面积类型包含了被Revit应用于面积边界的面积测量规则。

    面积类型值来自默认面积方案:“总建筑面积”和“出租面积”。“总建筑面积”方案具有两个类型值:“总建筑面积”和“外部面积”。“出租面积”方案具有六个类型值:建筑公共面积、办公面积、外部面积、楼层面积、主垂直贯穿面积、储藏室面积。

    创建新面积方案时,会使用“出租面积”方案中的类型值。

    关于面积类型规则

    这些规则由界定另一空间的空间类型所确定。

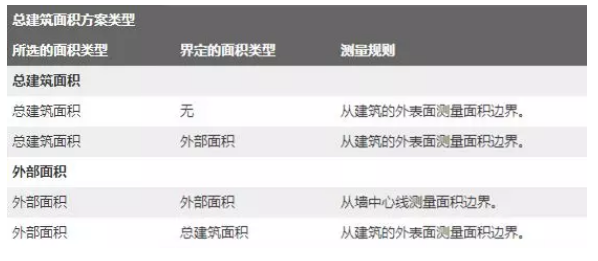

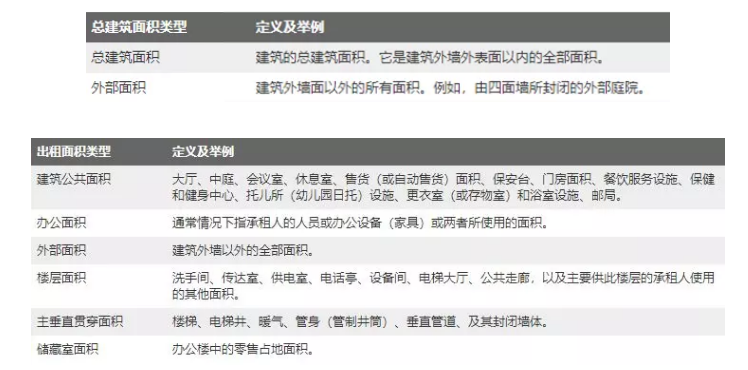

    下表说明了面积测量规则。要找到合适的测量规则,请找到所选的“面积类型”和相应的“界定面积类型”。

    总建筑面积方案类型

    以上是Revit中面积分析的相关知识,希望能对各位设计师和建筑师有所帮助!
















Revit贴图教程:Revit模型整张贴图技巧

    文章来源:Revit教程

    Revit模型整张贴图技巧

    这里我们将两种平时遇到的Revit贴图方法,一种是整张贴图,一种是无缝贴图。由于Revit中的材质贴图功能不想其他三维软件中的那么灵活,这就导致刚入门的人比较苦恼了。

    这节我们来讲整张贴图,整张贴图一版会在展板或者画作这样的场景中用到,方法如下:

    确定要贴图表面的尺寸

    修改图片的尺寸

    需要将贴图图片的尺寸和当前尺寸保持一致,以免图片压缩变形,这个办法就有很多种了,这里我们用常见的photoshop来处理图片的尺寸即可。

    材质设置

    我们新建一个材质,名称按照自己的情况定就可以了,

    在外观中选择图像

    选择我们刚创建好的图像

    下面是重点,设置大小为我们之前测量Revit贴图区域的大小

    并且将图像x反方向偏移一半高度,向y反方向偏移一半长度

    贴图测试







  培训网校课程目录

  零基础培训教程

  项目实战训练营
