文章来源：学天BIM学院
我们在Revit中绘制墙体时，通常墙体会自动连接，如何解决这个问题呢？
今天给大家分享几种常用更改墙体连接方式的方法。
图文步骤详解
1、点击建筑选项卡下墙命令，然后在选项栏里将连接方式改为不允许连接，再绘制墙体。

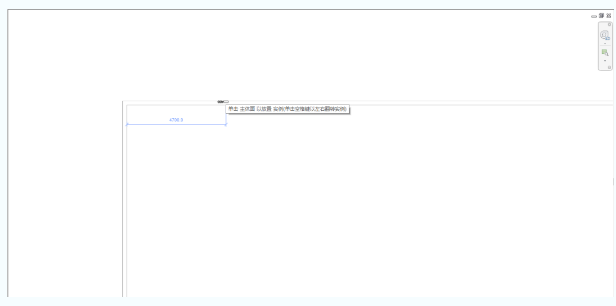

2、如果之前没有修改连接方式就直接绘制了墙体，也有方法可以修改。选中绘制的墙体，右键点击端点，选择不允许连接。
3、选中墙体，然后在修改选项卡里点击墙连接命令，将鼠标放置在两堵墙连接处附近，会出现一个方形选择框，先左键点击一下，然后在选项栏里点击选择不允许连接，这样也可以修改墙体连接方式。
这就是墙体连接方式更改的三种方式。一种是在绘制墙体之前使用，另外两种是绘制完墙体之后可以用。
免费Revit教学视频。
配筋图显示了特定结构或构件中所有加强元素的位置。具体的混凝土施工图绘制方法多种多样，而且不同国家甚至不同设计公司都有各自的绘图风格。
Revit中的钢筋带有可以通过预定义的、用于读取钢筋设置的标签（族）来读取内容的特性，Revit能够自动对其进行标记，您也可以手动标记。
多钢筋的标注显著改善了钢筋详图设计的流程。多钢筋的标注使您可以通过一条注释对多根钢筋和钢筋设置进行标记。
您可以通过这些多钢筋的标注，标记某一项钢筋设置中的每根包含以制造和建设所的详细注释的钢筋，由于这项功能，图纸的绘制生成变得顺利很多，生产率也能大幅提高。
如果您想在Revit中使用这项功能，您需要进入Annotate（标注）选项卡->标记面板，在Multi-Rebar（多钢筋）下，您可以发现如下两个工具：
AlignedMulti-RebarAnnotation（对齐的多钢筋标注）
LinearMulti-RebarAnnotation（线型多钢筋标注）
一旦运行其中某个工具，您只需选择钢筋设置或者个别钢筋，就可以对它们进行单一化标注。像别的选项卡一样，您也可以修改多根钢筋的标注。
多根钢筋标注族属于Revit的系统族。在TypeProperties（类型属性）中，您可以找到易于配置和调整的标记族和尺寸风格。
一般情况下，线性预制构件的使用是指将连接面放置在梁柱接合点上。为方便施工并且有助于从横梁向立柱的剪力传递，横梁可以设置在立柱的梁托上。以这种方式实现的梁柱节点属于铰接型。与受弯梁相比，梁托表现了极短悬臂的特殊情况。
为了提供有关梁托的正确加固设计，我们需要对在不止一个平面内予以弯曲的钢筋进行建模。在Revit软件中，您可以非常迅速地对该类钢筋的形状进行建模，并且可以对其几何形状进行有力的控制。在接下来的几个步骤中，桌子君将向您展示如何做到这一点：
1.您可以采用针对平面钢筋的相同方式，简单地画出多平面的钢筋。
在3D视图中观看最合适。可以提供三个复选框，以进一步编辑多平面的钢筋形状。将光标移动到每一个复选框上，以查看属于何种工具。
您可能需要调整钢筋的可见度设置，以便对其进行适当地查看。现在你学会了吗？
通过“族类型”工具，可以为族创建多个类型（尺寸），要执行此操作，尺寸标注必须添加标签，创建多种类型需要修改参数值。
1、打开Revit软件，单击“公制常规模型”样板文件，如图所示。
2、通过“创建”选项卡的“拉伸”工具，创建一个YBd预装式变电站族，并添加相应参数，族命名为“YBd预装式变电站外形及布置”，如图所示。
3、点击“创建”选项卡的“属性”面板选择“族类型”，按要求在同一个模型文件内创建4种族类型，打开“族类型”对话框新建类型，类型名称（Y）为：YBd预装式变电站外形一，如图所示。
4、在“族类型”对话框中，为“YBd预装式变电站外形一”类型名称输入相对应的额定容量和质量，如图所示。
5、重复2和3步骤，依次创建其它种族类型，类型名称分别命名为“YBd预装式变电站外形二”、“YBd预装式变电站外形三”和“YBd预装式变电站外形四”等，如图所示。
意义：通过学习上述文章，可以在Revit里同一个模型文件创建多种族类型，每个族类型里面都有一组属性（参数），其中包括带标签的尺寸标注及其值，也可以为族的标准参数（例如材质、模型、质量及其制造商等）来添加参数值。
排砖是建筑行业中花费时间最多的工程，如何提高排砖效率是众多砌体工程中需要考虑的项目。而在BIM技术的帮助下，我们可以通过自动排砖，提高墙体质量，稳定施工的进行，提高施工效率。接下来就让我们一起来看看如何利用软件来进行自动排砖。
1、方法介绍
用Revit建模时，在不依赖插件的情况下对砌体结构进行二次深化是比较复杂和繁琐的，本文介绍如何利用Dynamo（以下简称Dy）编程快速的进行常见砌体墙的排砖深化设计，该方法具有参数化、自动化的特点。
在Dy中选择需要进行二次深化的墙体，并且加载砌块族。可利用Excel或者在Revit中定义砌块尺寸，并且在Dy中读取。在选取完墙体后提取出墙体的6个面并根据其法向向量确定墙体的底面从而进一步提取出底面的轮廓线。
图1选取轮廓线
2、操作方法
然后再根据提取出来的轮廓线计算出墙体角度。由于Dy的功能限制只能利用其中自带的PythonScript节点，利用Python语言进行简单的数学运算，推算出墙体平面角度。
图2PythonScript节点
确定好角度以后接下来再根据上面确定的轮廓线确定砌块的起始点。如果墙体为非垂直布置先根据长度选择出底面轮廓线的长边再根据两个长边中点的Y值确定出墙体的下侧边缘线。如果墙体为垂直布置，则根据长边中点的X值选择左侧边缘线。可以利用python进行下数据筛选。
图3根据长边确定插入参照线
接下来找出边缘线的起点和中点并定义砌块间的灰缝厚度。本案例的砌块尺寸和灰缝厚度是用Excel控制的。所以在Dy中引用了Execl的数据。
图4读取Excel数据
本案例设定的为奇数排砌块以墙的左侧端点开始砌筑，偶数排在奇数排左侧端点砌块的一半处开始砌筑。奇数排砌块的点的分布规律为“左侧端点+砌块长度+灰缝厚度”但由于在端点处需要减去一块砖的长度。这样的设置是为了防止在最后一个插入点距墙的端点的距离小于砌块长度导致最后一个砌块超出墙体。
利用Curve.Extend模块设定了插入点的起始点到插入点终点的长度，利用Curve.PointsAtSegmentLengthFromPoint节点，每个点的间隔按照“砌块长度+灰缝厚度”进行排布，排布之后再根据墙体底面的Z值和墙体的“无连接高度”再根据“砌块高度+灰缝厚度”进行竖向排列。偶数排下面就不在赘述。
注：这里要注意奇数排和偶数排之前的间隔关系。上面所说的砌块均为标准砌块。
图5确定插入点
Revit模型中插入好砌块族，然后根据Excel提供的砌块尺寸对砌块族的参数进行定义。这里面我从Dy的服务器里面下载了“Clockwork”节点包，调用了里面“FamilyType.Duplicate”节点。这个节点的功能跟Revit中编辑类型内的复制功能相同。
根据砌块的尺寸，将数值转换成String，然后对通多Duplicate命令复制的族进行重命名。再根据砌块的尺寸，通过Element.SetParameterByName对构件赋予参数值。
然后根据插入点放置砌块族，我们之前算出了墙体的角度。然后再根据墙体的角度旋转所插入的族。这样标准砌块的排布就可以在模型中自动生成了。
图6在Revit中插入标准砌块效果
下一步就是需要把空白区域用非标砌块补齐。以偶数排为例，墙体左侧空白处起点为墙体的左侧端点。Z值与偶数排的Z值相同。然后生成补齐墙体左侧的插入点。砌块长度为左侧端点到“第一个砌块起点的长度-灰缝厚度”。宽度和高度与标准砌块相同。
墙体右侧空白区域非标砌块的插入点为，偶数排最后一个砌块的插入点再向右侧端点处延伸“标准砌块长度+灰缝厚度”，Z值与偶数排相同。砌块长度为插入点到端点的距离，宽度与标准砌块相同。
确定好各个点的位置以及非标砌块的尺寸后根据之前讲述的方法插入砌块族即可。奇数排方法相同，不再赘述。
图7参数化自动生成的砌体墙体
3、方法总结
利用Dynamo进行砌体结构的二次深化。其主要思路就是寻找出起始点，然后根据砌块的尺寸和灰缝的厚度进行排列插入点，再根据插入点放置族。然后再根据墙体的角度对砌块进行旋转。
本案例也有很多不足之处。例如是否有腰梁、马牙搓等等。但是也能大大减少工作人员的一部分工作量。
在Revit软件中如何放置电气设备？
放置电气设备的步骤

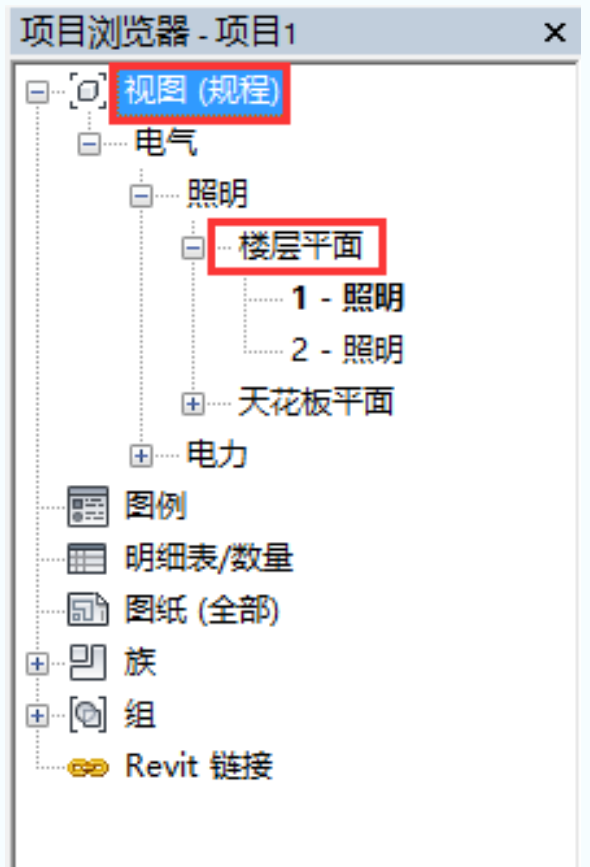

1.在项目浏览器中，展开“视图(全部)”?“楼层平面”，然后双击要放置设备的视图。
2.单击“系统”选项卡?“电气”面板?“电气设备”。

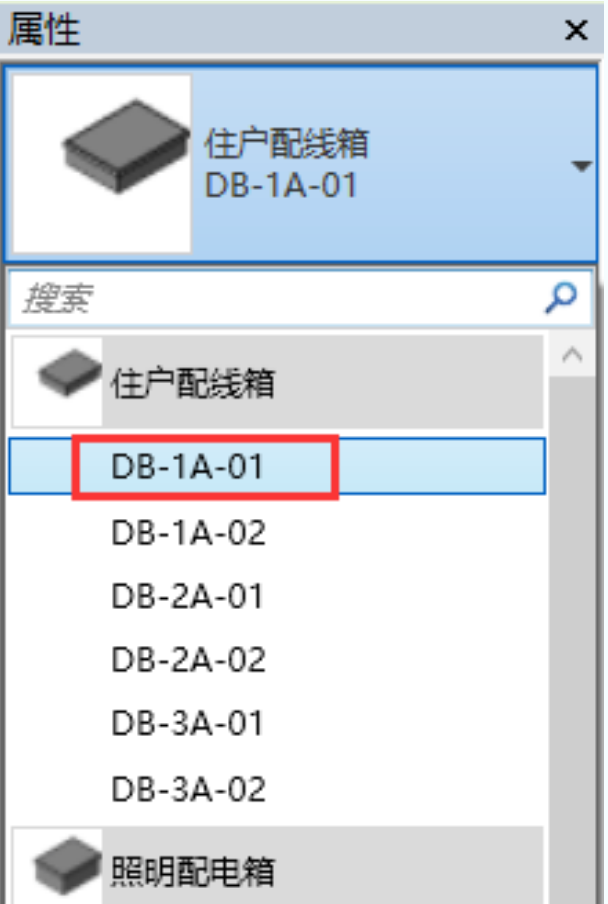

3.在“类型选择器”中，选择一种构件类型。
4.在功能区上，确认选择了“在放置时进行标记”，以自动标记设备。

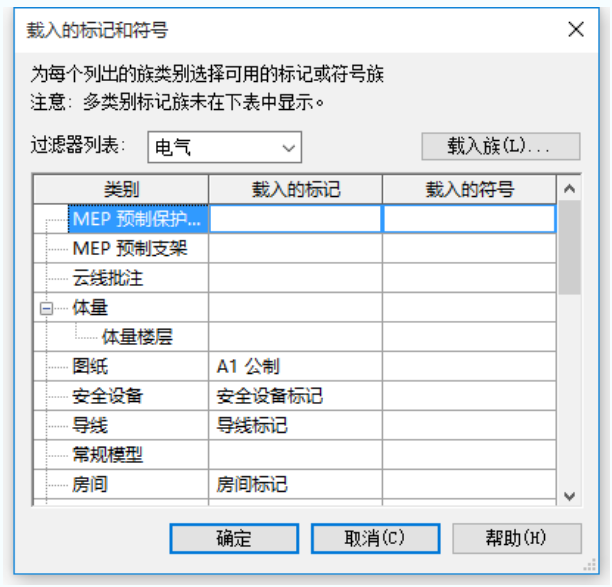

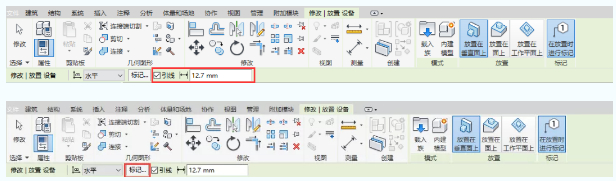

5.要包括标记引线，请在选项栏上选择“引线”并指定长度。要载入其他标记，请单击“标记”。请参见载入标记样式。
6.将光标移至绘图区域上。当您将光标移至绘图区域中的有效位置上时，可以预览设备。
7.单击以放置设备。
机械工业第六设计研究院有限公司: 河南中烟工业有限责任公司许昌卷烟厂易地技术改造项目
图1 河南中烟工业有限责任公司许昌卷烟厂易地技术改造项目鸟瞰图
项目解决方案- Navisworks部分
项目组织
项目设计完毕交付甲方时，采用三维模型综合交付系统进行交付。该软件基于AutodeskNavisworks进行二次开发使项目各参与方能够基于统一的建筑信息模型、跨互联网的协同工作，并以三维模型为信息载体集成项目从设计到竣工全过程的建设资料，最终交付给业主可用于三维运维系统和数字工厂系统集成开发的富含信息的建筑信息模型。功能包括：建筑信息模型和工程图纸通过加密的方式交付；设计院服务器与项目现场服务器实时同步数据，项目各参建单位基于同一数据源协同工作；基于建筑信息模型的建设过程资料采集和归档，在同一视图中关联显示三维模型和二维设计图纸，跨网络的三维设计交底、变更分析及交互式进度模拟 。
设计规范检查及碰撞检测云服务
设计规范检查及碰撞检测云服务按照定时模式或工单模式自动保存并上传Autodesk Revit文件到云端，云端服务依据企业设计规范和预设的碰撞检测规则，调用Autodesk Revit插件和AutodeskNavisworks插件完成设计规范检查和碰撞检测任务，并将生成的报告反馈给设计人员。
“利用欧特克的BIM产品作为软件开发平台，将BIM思想应用于工厂运维管理中，可实现工厂从设计建造到运维阶段的全生命周期的资料信息和空间信息的可视化和智能化管理，避免企业资产流失，同时极大地提高管理效率。”
——机械工业第六设计研究院有限公司 BIM中心副主任、BIM应用开发总负责人 张新生
“通过合理灵活拆分三维模型工作包并关联进度计划，采用进度模拟实现项目进度精确控制，施工工序模拟验证施工方案可行性，为项目管理提供了更多的可视化管理辅助。基于BIM技术的欧特克软件对项目管理确实有极大的助力。”
——机械工业第六设计研究院有限公司BIM施工阶段软件开发负责人 丁金听
“通过公司领导及同事多年来的努力和经验积累，进一步提高了BIM技术在所承接项目的应用水平，实现了一些技术上的突破，为BIM应用于工程建设全生命周期服务奠定了基础。”
——机械工业第六设计研究院有限公司BIM现场经理 卢自超
下面以定制化项目浏览器及工字型钢梁尺寸明细表的建立方法为例，来进一步阐述共享参数的使用方法以及与其他类型参数的异同。
1）场景一：定制化项目浏览器
通过设置项目或共享参数定制化项目浏览器，是参数应用中较为普遍的实践之一，用来管理组织项目浏览器中大量的视图、图纸等。此场景中可使用项目参数也可使用共享参数设置，决定因素是该参数是否需要在不同项目中重复使用。这里以项目参数形式进行设置。进行参数设置的目的是对项目浏览器进行合理的组织管理，以提高工作效率及方便文件管理。因此，需要设置什么样的项目参数、需要几个参数，应该通过分析项目浏览器的组织方式来确定。项目浏览器的组织方式会因项目需求而异，灵活调整。这里假设需要将其分为两个层级，“规程”和“子规程”，以此说明项目参数的设置及使用方法，具体应用会在下节详述。
项目参数设置在项目文件中管理面板下的设置选项中实现。选中项目参数命令，分别增加参数“规程”和“子规程”，确保在参数编辑器中勾选类别“视图”(Views)及“图集”(Sheets)，这一设置可确保该参数会出现在相应的类别对象的属性栏中。
图 3. 8 定制化项目浏览器——定义项目参数
完成设置后，打开任意视图，可发现其属性栏中出现“规程”及“子规程”选项，选中任意图集文件亦然。选择各视图及图集，在属性栏中定义其“规程”及“子规程”属性（见图3.9）。
图 3. 9 定制化项目浏览器——编辑属性栏
不过检查视图浏览器后会发现浏览器依旧呈现初始的默认设置状态，意即Revit并没有以这两个新加入的参数为标准对浏览器内容进行规整，原因是虽然这两个参数已存在于系统中，但Revit并未知用户希望用这两个参数来对浏览器内容分类组织。在视图选项卡的用户界面控制面板中选择浏览器组织(BrowserOrganiztion)，新建类别“浏览器二级分组”，然后该类别的编辑器会自动弹出，在“成组和排序”(Grouping and Sorting)中以先“规程”后“子规程”的排序方式定义分组条件。再次检查视图浏览器，就会发现视图及图集都根据输入的“规程”和“子规程”属性重新进行了排列。
图 3. 10 定制化项目浏览器——浏览器组织属性
2）场景二：制作工字型钢梁的宽度和高度明细表
族文件中包含大量族参数，但如表3.2所述，族参数只存在于族文件或项目文件的类型编辑器中，用来驱动族各种属性的变化，并不能用于明细表和标记注释，简而言之，族参数的信息无法统计输出。只有Revit系统默认的内置参数可以直接用于明细表统计和模型标识，这种设置的合理性在于，作为软件开发商，无法面面俱到、巨细靡遗地预测所有项目中需要输出的参数，便只对最具普遍意义的参数进行了内置化。但是在实际应用中，因为项目本身的不同需求，各种信息的输出、分析、标识是必须的，而且这也是业界对Revit推崇备至的原因之一。针对这个问题，解决方法是使用项目参数定义一个以项目需求为核心的新的参数集，也即是一个不同于Revit内置参数集，完全定制化的新的参数集。这个参数集中的参数起到一个桥梁的作用，用来读取族参数中的内容并使其显示在明细表和模型标识中。下面以实例进行说明。
在工字型钢梁的族文件里添加共享参数，第一次新建共享参数系统会要求提供一个文件路径，然后对参数进行添加并分组。共享参数的设置可以非常复杂，关系项目的方方面面；也可很简单，只需满足客户的特定要求。如图3.11所示，新建一个“BIM制图_共享参数”文档，并添加一个结构参数集，两个参数分别是宽度和高度。
图 3. 11 建立共享参数 txt 文件
打开钢梁族类型编辑器，选择添加共享参数，输入文件路径检索到“BIM制图_共享参数”txt文档后，可从中选择宽度和高度两个项目参数并添加到钢梁族中，之后若需接着添加其他项目参数，Revit会自动通过同一文件路径检索到这个txt文档（见图3.12）。接着使用公式使添加的项目参数可以读取族文件中族参数值，即宽度（共享参数）=b（族参数），高度（共享参数）=d（族参数）。b和d是钢梁族文件建立时新建的族参数，并不存在于项目文件中，因此b和d在项目文件的明细表和模型标记中是无法直接显示的，在这里是利用共享参数读取族参数信息，在族文件与项目文件间搭起了一座桥梁。
图 3. 12 在族文件中引入共享参数
将包含项目参数的族导入项目文件中，就可以建立钢梁明细报表（见图3.13）。
图 3. 13 利用共享参数在项目文件中建立明细表
由此可见，对于Revit模型的数据管理，共享参数文件的建立至关重要，因为Revit虽有基本的内置参数设置，在实际项目运用确实是远远不够。共享参数可理解为建筑信息模型的数据库，一个完善有条理的数据库结构既可以方便信息的输入，也可确保信息的正确导出。这个数据库应该包含什么样的信息应该在项目前期就有大略的框架。比如，这个信息模型的最终目的是项目后期设备的运营维护管理，则共享数据集的建立要考虑有关设备各种参数的加入；又或者模型的建立主要是为了辅助材料送检及灯具测试的，则有关材料及灯具方面的参数设置就需要进一步完善。
共享参数在实现众多功能的同时，也带来相当多的不确定因素，比如命名不规范、不统一，参数信息难以传递；或从公司层面统一内部标准；或在行业内展开合作，由软件厂商与行业组织一起商讨敲定，内置于构件；又或者从政府层面出发，牵头以新的软件平台制订相关标准，业界内各部门则以自适应的方式共同进化，都是值得探讨的问题。
内容出处：《BIM设计软件与制图——基于Revit的制图实践》李一叶 著
仅供学习交流 版权归原作者及出版社所有 如有侵权请联系删除
1.打开Revit，选择新建——族。在弹出的面板中选择公制常规模型。
2.利用创建面板中的【拉伸】命令，首先绘制宫灯的大致轮廓，常见的宫灯形状为六边形。
3.利用拉伸面板中的六边形工具，初步绘制宫灯轮廓，用复制、旋转的命令可提高工作效率。
4.绘制出一个表面后，利用复制命令，复制成功后切换三维视图，调偏移量。
5.要注意的是，首图中拉伸终点、起点差值须相距250毫米，第二张图形可大于150毫米，若之间没有预留出相应数值，则无法进行拉伸。
6.绘制成功后更改材质以及赋予颜色。
7.剩余的结构，可重复以上步骤，运用拉伸命令，调整拉伸起点、终点完成。
最终结果，如图所示：
在我们实际项目中，可能因为项目太大，我们的硬件带不动，会将不同专业的模型分开建模，而后用链接的方式将模型整合。那么我们的项目基点的创建就体现得尤为重要，只有将项目基点设置好，我们进行模型链接的时候位置才能准确无误。
那么在Revit中要如何创建项目基点呢？
首先，我们的项目基点一般是设置在【1轴】和【A轴】的交点，当然，根据项目实际情况设置其他位置也可以。
其实我们的项目基点是软件默认已经设置有的，我们只需要去【视图】-【可见性】中将它打开。
打开之后，我们会发现项目基点会默认在标高±0.000处。
那如果我们在别的楼层中无法看到这个项目基点，就需要去调整视图范围。
（参考文章：Revit怎样通过修改视图范围显示看不见的图元？）
接着去解锁项目基点，然后拖动项目基点就可以了。
Revit软件为目前国内主流BIM软件之一，Revit可以面向建筑师、工程师、承包商、设计师乃至后期运维管理都可以应用，其在项目应用范围以及深度已经远远超越了CAD，而且Revit可以摆脱2D平面的束缚创建包含真实信息的统一模型，建立更符合项目的真实模型，并进行冲突检测，联动变更，大大提高了工作效率，改善工作环境。
1、在不满足的净空标高的区域做一个剖面，如下图所示：
2、 以上图第三张为基础，进行添加参数分析此区域的净空标高。在注释菜单栏中会用以下命令(对齐、高程点、详图线、文字)进行编辑分析图。如下图所示：
3、最终的净高分析图。如下图所示。
3、 做好净高分析图之后，截取Revit三维模型图以表示此区域，最后进行整和，生成PPT格式报告，以便于问题交接。
截取的Revit三维模型图，如下图所示：
4、 最后整合生成的PPT文档，如下图所示：
来源丨益埃毕教育
1.在CAD中设计好地板砖造型，注意这里只需要CAD中的线，具体尺寸记住，在CAD中不需要尺寸标注等多余的东西。
2.根据CAD中的图纸尺寸，在revit中绘制一个有面层的相同大小的楼板，复制一个新的类型，命名为地砖造型。WT平铺两个视图（平面视图和三维视图），使用创建零件命令。
3.选择图元单击创建零件按钮，使用分割零件命令，进入“修改/分区”草图模式。
4.单击“编辑草图”进入后，设置工作平面，拾取楼板的表面。将准备好的CAD文件进行导入。注意：导入CAD是在编辑草图时进行导入。
5.到平面视图中将草图进行移动对齐，然后完成。注意：因为平面视图中零件可见性显示的是原状态，所以平面视图中没有显示零件。
6.在三维视图中选中需要修改的零件，将通过原始分类的材质取消勾选，进行材质的添加。
7.进行复制。注意：零件可见性显示零件的是不能进行复制的，需要将零件可见性改为原状态在进行复制即可。
【技术要点】revit绘制斜墙的方法
在revit系统墙中，我们只能接触到垂直于地面的墙，下面介绍两种绘制斜墙的方法
创建斜墙之前，我们为了方便比较和做方法的整理，我们可在任意楼层绘制一面
系统墙，下面介绍方法
第一种，我们可以通过内建模型来创建
将族类型和类别定义为墙
所有设置完成后，我们进行斜墙的绘制，首先我们要选择一个工作平面，以保证绘制的规范性。
这时我们为了方便比较，我们选取系统墙的侧面为工作平面，并进行绘制，我们选择拉伸命令的直线命令，绘制任意的长方形。如图
完成模型后如图所示，斜墙就完成了。
第二种，同样用内建模型来绘制，区别于第一种的是我们将族类型和类别定义为常规模型
同样的，我们要定义工作平面，同样选取系统墙的侧面为工作平面使用拉伸命令的直线命令绘制任意矩形来表示斜墙的轮廓，完成后如图，
这种方法重点在于，我们使用的是常规模型的族类别来进行创建的，所以系统在统计的时候不会将此“斜墙”统计为墙，因此我们需要赋予它墙体的内容。
体量和场地选项卡，选择面墙。
选择用拾取面的方法来为刚绘制的斜墙添加。
最后将常规模型的模型删除就可以了。
如何应用Revit在人行道桥梁族上加栏杆？下面就为大家分析一下。
文章来源：欧特克大视界
为了提供有关梁托的正确加固设计，我们需要对在不止一个平面内予以弯曲的钢筋进行建模。在Revit中，您可以非常迅速地对该类钢筋的形状进行建模，并且可以对其几何形状进行有力的控制。在接下来的几个步骤中，桌子君将向您展示如何做到这一点：
1.您可以采用针对平面钢筋的相同方式，简单地画出多平面的钢筋。
2.然后点击修改|创建钢筋草图标签强化面板?（多平面）。对形状进行复制，并通过钢筋的接头部分粘贴至原图。
在3D视图中观看最合适。可以提供三个复选框，以进一步编辑多平面的钢筋形状。将光标移动到每一个复选框上，以查看属于何种工具。
3.可以将源形状草图的更改映射到副本上，并且可以添加挂钩。只要完成了草图，即点击勾选的修改|创建钢筋草图标签模式面板（完成编辑模式），以接受草图并放置新的形状。
4.使用钢筋形状手柄对钢筋的位置和形状进行细微的调整。
您可能需要调整钢筋的可见度设置，以便对其进行适当地查看。现在你学会了吗？
本文源自微信公众号：宏建智慧建造
当我们做一些模型时，客户要求除了常规的视图外，还要出一张某个节点的爆炸模型图，爆炸的程度为可分辨出单独的零件。
如何在Revit中实现这一目标呢？
首先我们根据对方要求以及CAD图纸在Revit中把这个节点先做出来，下面小编将以框架柱工艺为例说明一下。
选择要炸开的构件，该构件如果是单独的则可以在菜单栏里修改选项卡下找到置换图元，点击它，这时在构件上会出现一个直角坐标系，可以根据需要来移动到合适的位置，也可以在左侧直接输入数值来控制移动，或者是给该构件添加先对应的移动路径。
如果需要制作爆炸分析模型的构件是一个整体的族，则需要先把它创建成零件，相当于把模型解组，然后先选择单个零件再点击置换图元。把其他的构件重复操作，并移动开来，这样，一个爆炸分析模型就完成了，可以很直观的观察它的结构，位置关系等。
最后根据客户需求，调整所需的角度，渲染出爆炸模型图。
项目信息是指报告、数据、计划、安排、技术文件、会议等与项目实施有联系的各种信息。项目信息在项目实施过程中有非常重要的作用，收集的项目信息是否准确，项目信息能否及时传递给项目利害关系者，将决定项目的成败。
那怎么样在Revit中进行项目信息的编辑呢？接下来就与小编一起来解决这个问题吧。
1.首先，进入到Revit中打开一个需要进行项目信息编辑的模型之后。单击“管理”选项卡，找到“设置”面板中的“项目信息”。
2.在“实例属性”对话框中，指定下列内容：
①能量设置（指定用于定义导出到gbXML文件的值的参数）;
②项目发布日期;
③项目状态;
④客户名称;
⑤项目地址;
⑥项目名称;
⑦项目编号。
注：项目信息会包含在明细表中。
问题：
如何在InfraWorks中将Revit模型放置到错误位置或消失后，将其导入到正确位置。
解决方案：
要自动将Revit模型导入到正确的位置，请执行以下步骤：
使用InfraWorks2020.2或更高版本
1.在InfraWorks中，转到“应用程序选项”>“数据导入”，然后禁用“基于Navisworks的本地导入”选项。
2.在“数据源”中，展开“添加文件数据源”选项中的下拉菜单，然后选择“AutodeskRevit”。
注意:Revit模型的云导入需要连接Internet和A360帐户。不会导入Revit链接和自定义纹理。
4.模型完成导入过程后，选择“配置数据源”。
5.在“数据源配置”菜单中，设置以下值：
在“地理位置”选项卡中：
坐标系=XY-IFT。
在“位置”(Position)簇下：
坐标系=定义模型位置的地理坐标系。这通常是投影坐标系。
在“Position”簇下，按如下方式定义模型原点的位置：
局部原点。
X=E/W值，用于Revit的项目基点（以米为单位）。
Y=N/S值，用于Revit的项目基点，以米为单位。
Z=Revit项目基点的高程值，以米为单位。
在“Rotation”簇下：
X=0
Y=0
Z=”360°-Revit项目基点的“与正北的角度”值（例如：360°-49.43°=310.57°）
提示：插入位置值后，转到“三维模型”选项卡。如果所有值都正确，则Revit模型应正确显示在边界框内。
6.选择“关闭并刷新”(Close&Refresh)。
Revit软件作为一项常用的BIM软件，已经被广泛应用在各项的设计绘制中，如何在平面视图或三维视图绘制中创建坡道？在平面视图或三维视图绘制一段坡道或绘制边界线和踢面线来创建坡道。与楼梯类似，可以定义直梯段、L形梯段、U形坡道和螺旋坡道。还可以通过修改草图来更改坡道的外边界。
“建筑”选项卡“楼梯坡道”面板(坡道)。
添加坡道的最简单方法是绘制梯段。但是，“梯段”工具会将坡道设计限制为直梯段、带平台的直梯段和螺旋梯段。若要了解设计坡道时的更多控制，最好使用边界和踢面工具绘制一段坡道。
1. 打开平面视图或三维视图。
2. 单击“建筑”选项卡“楼梯坡道”面板(坡道)。
3.(可选)要选择不同的工作平面，请在“建筑”、“结构”或“系统”选项卡上单击“工作平面”面板“设置”。
4. 单击“修改 | 创建坡道草图”选项卡“绘制”面板，然后选择(线)或(圆心-端点弧)。
5. 将光标放置在绘图区域中，并拖曳光标绘制坡道梯段。
6. 单击(完成编辑模式)。
提示：“顶部标高”和“顶部偏移”属性的默认设置可能会使坡道太长。尝试将“顶部标高”设置为当前标高，并将“顶部偏移”设置为较低的值。
绘制新坡道时，可以指定要使用的栏杆扶手类型。
1. 要开始新的坡道，请单击“建筑”选项卡“楼梯坡道”面板(坡道)。
2. 单击“创建坡道草图”选项卡“工具”面板“栏杆扶手类型”。
3. 在“栏杆扶手类型”对话框中，选择项目中现有栏杆扶手类型之一，或者选择“默认”来添加默认栏杆扶手类型，或者选择“无”来指定不添加任何栏杆扶手。如果选择“默认值”，则 Revit 将使用在激活“栏杆扶手”工具，然后选择“栏杆扶手属性”时显示的栏杆扶手类型。通过在“类型属性”对话框中选择新的类型，可以修改默认的栏杆扶手。注：如果在“栏杆扶手类型”对话框中没有列出所需要的栏杆扶手类型，则可以放弃此“坡道”工具，先创建栏杆扶手类型，然后重新开始创建坡道。也可以创建带有任何栏杆扶手类型的坡道，然后在稍后创建了所需栏杆扶手之后修改这些栏杆扶手。
4. 单击“OK”。
来源丨益埃毕教育
在Revit中,我们除了通过属性栏对已分割表面的形式进行控制，还可以使用参照平面配合交点列表对表面进行分割和调整。

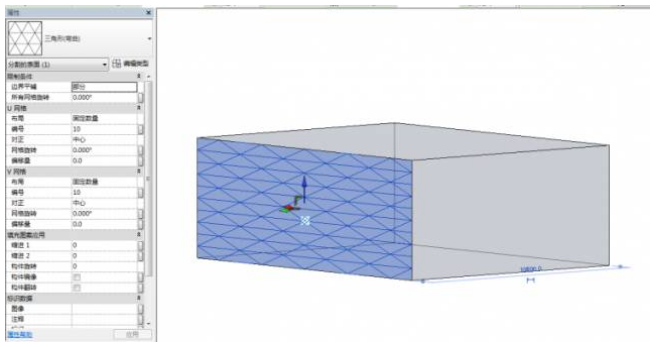

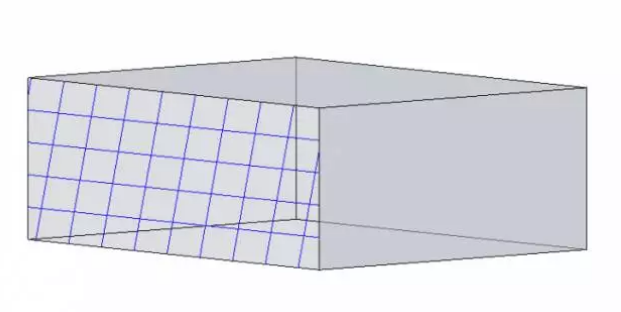

1.生成一个体量，并对其中一个表面进行分割。
2.将UV网格取消选择。
3.进入对应的立面视图，绘制若干参照平面，并对每条参照平面进行命名。

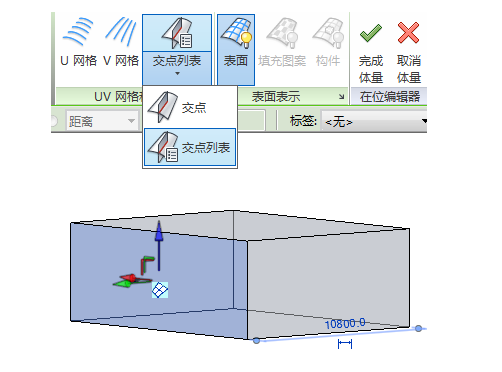

4.选中已分割的表面，在“UV网格和交点”面板上选择“交点列表”。
5.在弹出的“相交命名的参照”对话框里将需要作为分割参照的标高、轴网和参照平面进行勾选（没有进行命名的参照平面，则不会出现在列表当中）。

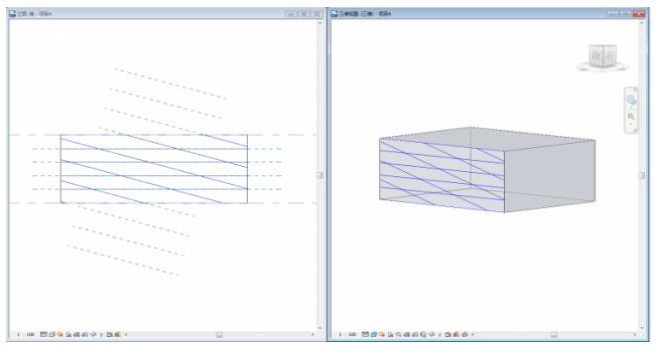

6.单击“确定”，会按照我们所选择的分割参照对表面进行分割。
7.如需对表面的分割形式进行修改，只需到对应的视图修改参照平面的位置即可。
-END-
这里，除了BIM，就是建筑相关干货、工具、教程分享，小鱼当的建筑BIM日志。
Revit的三种视图复制方式有什么异同？
第一个【复制】
只是普通复制，把当前视图中的所有模型几何图元（包含隐藏的），复制到新的视图中，但新视图中不包含原视图中注释、导入/链接的CAD图
但不同步修改，原图或复制新图修改了都互不影响
第二个【带细节复制】
完整复制，把原视图中的所有图元、注释、导入的图形都复制出来，一模一样
也不同步修改，虽然一模一样，但各自修改仍互补影响
第三个【复制作为相关】
额外展开一层，完整复制，“子”视图会显示裁剪区域和注释裁剪，用来控制显示范围的，且视图之间都会同步修改
总结一下：
解释完了是什么，那么，到底要怎么用呢？
复制
1.多专业协同工作时，不同专业间可视化设置的冲突问题
比如，给排水专业不想看电气专业的图形图元，装饰专业不想看暖通专业的
2.分区域/类型、分开注释出图
有时候你既要在同一组图元上添加尺寸标注，又要在上面添加材质标记、文字的注释，添加多了就很乱，有时候还要分开出图，那就要复制出新的空视图再进行新注释了
带细节的复制
想保留之前的注释，而再加一些新注释，也可以进行阶段性的注释备份
复制作为相关
用注释裁剪将尺寸、跨度较大的分区展示
对于一些比较大或比较长的视图，在一张平面图或者视图上很难现实完全/同时显示，可以通过视图的从属关系将需要展示的细节、注释在出图的时候可以全部展示出来
出图的时候基本会用到
我们一般处理CAD底图都是用W切块，切出底图之后，再导入到Revit中，但是有时候我们会发现有时候导入的图纸会显示范围过大，或者是显示不全，有些甚至是导入不进去。那么这篇文章就来说说一些处理CAD底图的小技巧。
1、我们打开图纸，需要保证我们要切取的部分都要高亮显示，有锁住的图层需要解锁。
2、双击鼠标滚轮，那么这样我们图纸中的所有线都会显示在平面中，这样我们就可以看到有些无关的线没有删除，如果是直接导入的话，Revit就会显示【范围过大】。那么这个时候，我们要删除这些无关的线，删除之后再次双击滚轮查看，保证当前视图是当前需要切取的底图。
3、移动图纸【1轴】和【A轴】的交点到坐标原点，这样我们导入时就可以选择默认基准【原点到原点】
4、以上步骤的做完了之后，从右下角往左上角框选，输入命令【W】进行写块操作，单位选择【毫米】，保存到相应的路径。
5、导入Revit，相应的设置如下图：
本文讲述的重点是隐藏与显示某一类型构件。如板、柱、墙等。
例如当布完“板”后，在三维视图进行模型观察时，“板”会遮挡其它构件，不便于观察，这时就需要将“板”隐藏。
如图一所示，布完板后，在三维视图中就很难看到柱或其它模型构件。
图一
输入“VV”快捷键，即可打开如图二的“图形可见性设置”。并且在“模型类别”列表里的“可见性”一栏中找到“楼板”一项，将其前面的“对勾”取消掉，点击确定。
图二
此时可以发现，布置的“板”被隐藏了，现在可以清楚的观察“板”下面的其他构件。如需再次显示“板”构件，则将其左侧的“对勾”打上即可显示。同理，如还需要将“墙”等其他构件隐藏，如上操作即可，不再赘述。
图三
编辑：李志伟、王祥祥
审核：邓承婷
文章来源：广筑BIM咨询
如何快速的创建建筑造型
为了美观以及模型的精细化处理，我们常常需要绘制各种各样的建筑造型，此时就要用到一个比较简单但很重要的族——轮廓族。（轮廓族包含一个二维闭合环形状，可以将闭合环载入到项目中，然后通过相应命令形成相应模型实体。）今天就通过介绍轮廓族的创建步骤及使用方法来给大家分享几个轮廓族的应用场景。
一、轮廓族的创建步骤
1、选择族样板
打开Revit族样板，选择“公制轮廓”样板。
注：公制轮廓可以用于所有轮廓用途。如果轮廓被强制定义了用途，则不可以用于其他用途。
2、创建平面轮廓
在轮廓用途中，常用的功能分别是楼板边和墙饰条，利用这两个命令可以绘制出沿着楼板边缘、墙边缘以及模型线生成的边缘轮廓。下面来创建几个工程项目中比较典型常用的轮廓。
（1）绘制檐沟轮廓
图纸
当轮廓比较复杂时，需要将图纸导入进来作为底图。
轮廓族与其他族的不同之处在于：
a.轮廓族的创建界面只有一个视图，即楼层平面;
b.轮廓族的“创建”选项卡下只有“直线”命令，而没有拉伸、融合、旋转、放样等操作。
点击直线命令，选择合适的绘制方式，依据CAD底图的尺寸进行轮廓线的绘制。
檐沟轮廓
注：选用“拾取线”的绘制方式，将光标放在CAD底图上需要创建的轮廓线上，按Tab键就会高亮显示整条链，然后单击鼠标，轮廓就绘制好了，这个方法是不是很便捷呀。
（2）飘窗板轮廓
图纸
飘窗板结构轮廓
飘窗板建筑轮廓
（3）散水轮廓
3、将轮廓族载入到项目中
三、轮廓族使用方法
1、沿楼板水平边缘生成轮廓（例：连廊檐沟）
（1）在建筑或结构选项卡下选择楼板边，编辑类型，选择正确的轮廓，设置相应材质。
（2）选择一条楼板边线点击即可生成
2、沿模型线生成轮廓（例飘窗板）
当轮廓不用于楼板上时，可以让轮廓沿着模型线生成。
（1）设置工作平面
（2）绘制模型线
（3）使用楼板边命令，单击模型线生成轮廓模型
3、沿墙边缘生成轮廓（例散水）
关于“轮廓族”今天就分享到这里，除此之外轮廓族还有非常多的用途，比如创建后浇带、女儿墙、台阶等，需要大家在以后的工作中慢慢总结。
培训网校课程目录
零基础培训教程
项目实战训练营
Revit如何拾取空间曲线进行放样？下面就为大家分析一下。
1、在参照标高视图中用参照平面对曲线进行一段一段的绘制。
2、设置参照平面为工作平面并转到三维视图中，在创建选项卡中选择参照线，用拾取线的方法拾取刚才绘制的参照平面。
3、完成后就能用拾取路径的方法进行放样了。
本次示范所用的曲线是有一些线段绘制成的，因此需要对每段线段都进行上面所述的操作。
来源丨益埃毕教育
发布丨EaBIM_工号07
1、双击运行revit程序，打开revit后出现如图所示的界面，点击族下面的新建按钮，如图所示
2、点击新建按钮弹出的对话框中选择创建族模板的公制常规模型，然后点击打开，如图所示：
3、点击创建按钮—参照平面—点击拾取线—在偏移量栏位里输入数量（如：500）然后鼠标移动到原有的参照线上，它会以原有的参照线为中心线，复制相同长短的参照线，鼠标指向那条参照线，它就以那条参照线为中心线来复制，如图所示：
4、把所有的参照线画完，然后点击注释里的对齐命令，把参照线都标注上距离，如图所示：
5、点击创建命令—拉伸命令—选择矩形，画一个正方形，然后点击对号完成，如图所示：
6、点击三维视图按钮，调整为着色出现以下界面，如图所示：
7、选中物体，在深度里改数值，能改变它的高度，如图所示：
8、视图转到参照标高，选中物体，然后点击编辑拉伸按钮，如图所示：
9、在偏移量栏位上填写数值（如：200），再点击拾取线命令，然后鼠标点击空白处一下，然后鼠标箭头放到线上出现虚线后点击Tab键就会复制一个正方形，点击对号就完成了，点击三维视图出现以下界面，如图所示：
10、点击图中的物体，选择编辑拉伸，删除里面的图形线，然后点击三维视图按钮，如图所示
11、在三维图中标注，选择对齐尺寸标注，然后选择一个面，再选择另一个面，就完成了在三维视图中添加标注，在三维视图中添加标注的用途是通过标注控制参数，如图所示：
12、选中数字，然后点击标签栏位的添加参数，出现以下参数属性对话框，在名称栏位上填写参数的名称（长度：L）点击确定，第一个长度的参数就完成了，如图所示：
13、给第二个长度添加参数，可以选中数字，然后在标签栏位哪里选中刚刚编辑的参数，另一个长度参数就完成了，如图所示：
14、立体图形高度添加参数的方法：选中图形，点击拉伸终点后面的按钮，就会出现以下对话框，选择族现有参数(L)，这样的话，只要一方数字改动，全部都会跟着改动，如图所示：
-END-
培训网校课程目录
零基础培训教程
项目实战训练营
今天的Revit的每日一技很简单，是一个很小的知识点，小的知识点慢慢积少成多就会看到成效了，一起看看吧，如何在内建族加材质。
首先第一步是：内建模型(内建体量)
第二步：选中族，然后选择在位编辑
第三步：全选体量，关联族的相关参数
第四步：添加参数，并进行命名
第五步：点击族类型，然后可以给体量加材质
然后就可以给内建体量加材质了。今天的REVIT教程之内建族加材质就是这么的简单，喜欢的在回头看看这简单的几步吧。
最后总结一下我个人的感触：记录，反思，无比重要。什么叫专注，专注就是不分心做别的事情。哪怕是休息也好，也不要轻易去分心做别的事情。因为一不小心，你就套进去了。而且，时间也正是这样偷偷摸摸溜走的。
免费Revit教学视频。
在Revit中的缩放工具如何使用？可能很多人都知道CAD里有“缩放”的修改命令，那Revit里也有“缩放”命令，你知道吗?建模时，需要绘制一个楼层轮廓，要求是首层轮廓的0.9倍，图纸给了首层轮廓的形状尺寸。所以，我们首先根据图纸，先把首层轮廓绘制出来，并把其它楼层标高创建好。
接下来，我们先将首层轮廓复制到其他楼层。然后，我们就要开始用“缩放”工具了!单击选择要缩放的轮廓，单击“缩放”。
软件提供了两种方式，一种是以图形方式缩放图元，另一种是以数值方式缩放图元。如果是以图形方式缩放图元，需要使用“比例”工具并单击三次：次单击是确定原点，后两次单击是定义比例矢量。我们这边选择第二种，以数值方式缩放图元。在比例框中输入缩放比例“0.9”。
到图形轮廓中，单击确定缩放原点。
这时轮廓就缩放为指定比例“0.9”了
连接件用来传递族和族主体之间的参数，连接件可以放置在实体面上或工作平面上。并将连接件参数关联到族内定义的参数。
容易搞错的地方：
连接件上的方向箭头不是指示管道内流体流向，其表示管道或风管的拉伸方向，在放置连接件时，其默认方向指向面所在的实体的外部，如需修改默认方向，可选中该连接件，在图元旁边出现“翻转”控件，单击即可修改方向，一般不需要修改。
注意指定主连接件，默认族内放置的第一个连接件为主连接件，也可重新指定主连接件，重新指定主连接件的方法：在族编辑器内选择欲指定为主连接件的连接件，然后单击“修改|连接件图元”选项卡→“主连接件”面板→重新指定主连接件工具图标”，将当前选择的连接件重新指定为主连接件。
关于主连接件的指定，在某些情况下，不管连接件的方向向内或向外，族都可正常工作，但是在REVIT检测的时候将会给你出现碰撞信息。
下图中为一矩形风管连接件，其各连接件方向如图1、2所示，载入到项目中也不会模型看起来也不会有任何不同(图3)。
但是如果运行碰撞检测，就会发现，使用第二种连接件的项目会弹出碰撞信息。
仔细检测模型，会发现其区别，第二张图片中连接件嵌入风管中。
来源丨益埃毕教育

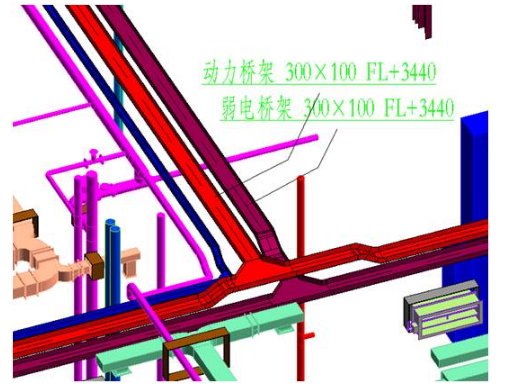

这个技巧在一般对于复杂机房中，将设备和管线排布完成后，在三维视图中添加标注，可以清晰了解到管线的种类以及设备型号相关信息。
Revit中在二维界面添加标注，往往在管线复杂的情况加上标注会有表示不清楚，这是加三维中加上标注，会有清晰表达的效果。下面介绍如何在三维中添加标注。
1.首先选定好角度，然后在三维界面将其锁定。

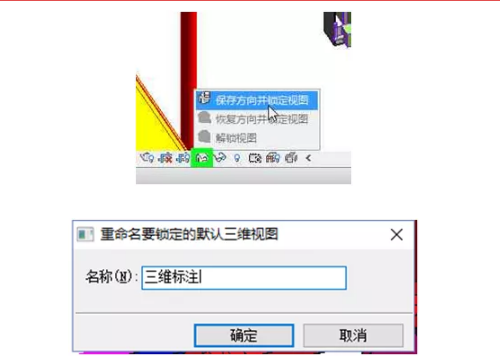

2.点击，选择保存方向并锁定视图，输入名称点击确定。
3.这时，在三维界面中可以放大缩小和移动，但是不能任意调角度,就可以对其添加标注。
第一步，继续上次课程的文件，我们选择生成实体，然后来获取实体的表皮：
（1） 拓扑表面
（2）通过点取列表内的项，我们得知，列表的第三项是我们所需要的表皮，所以我们通过列表处理，获取这一项。
（注：列表的起始索引是“0”，所以我们所需的第三项索引是“2”）
也可以利用Code Block，获取所需表面：
第二步，划分表皮网格
前面的教程，我们详细讲解过一步一步划分幕墙网格，这次，我们简单讲下Lunchbox，里面几个可以快速划分表皮网格的节点：
（类似节点有很多，这里就不一一赘述了，只选取其中一个基本网格讲解）
利用Panel.PanelQuad（四方形的格子）节点，通过输入surface和U、V网格的数量，生成表皮网格划分：
由上图可以看出，生成得内容有嵌板列表和点列表两个，可以根据自己的需求使用。
（注：这里U，V的数量是根据设计需求输入的，值越大，软件运行起来也就越慢）
第三步：放置自适应族（接下来的操作和之前的教程，操作是基本一致的了）
这里有个小插曲，我们之前做的体量，为了运行速度，输入的值都比较小，但是我没有重新制作自适应族，直接把前几次教程的族拿来用了，所以，我们在划分网格前，先把上篇文章创建的体量，放大1000倍，然后继续我们放置族的操作
选择我们创建的自适应族，点击运行，就有了如下效果：
放大一点
是不是以为到这里就完事儿了，接下来咱们拓展一下：
思考：如何获取划分完网格的边线呢？
（1）要获取网格的每一条线，我们先要提取出每一个网格：
（2）将列表拍平，然后重新生成一个列表：
（3）通过Surface.PerimeterCurves获取曲面边界，然后重新生成列表就好了：
来源微信公众号： 的乐趣
Revit如何为没有坡度的管道标记流向
在Revit软件建模优化后的出图过程中，对于带坡度的管道，我们可以使用注释中的“高程点坡度”命令为其创建坡度标记，但是对于没有坡度的管道，我们也可以使用箭头标记来表示水流的方向。
1.在注释选项卡上点击文字命令，在平面绘图区域点击选择文字的插入点，然后输入用于表示管道系统类型的文字。
2.选择文字，在“修改|文字注释”面板上点击“添加左直线引线”命令，或“添加右直线引线”命令。
3.选择文字，点击编辑类型。通过修改该文字类型的引线和文字，调整整体的显示效果，我们也可以通过拖拽引线上的控制点来调整引线的长度和方向。
当然我们也可以通过“公制常规标记”族样板，来新建一个带箭头方向的标记族。方法多种实用为主。
Revit如何设置项目启动页
启动页是打开项目时最先显示的视图，如果没有另行设置，则软件启动时会默认为最近活动的视图。我们可以将启动页设置成项目的信息，这样不仅可以迅速了解到当前项目的相关信息，还可以避免每次打开项目时重新加载视图中的图元，提高项目打开的速度。
2.在项目浏览器中选择图例，右键单击“新建图例”。
3.设置图例的名称和比例。
4.在启动页里使用文字命令，输入项目的信息。
5.单击“管理”选项卡下“启动项目”面板下的“启动视图”。
6.将当前图例设置成启动页，则再次打开项目的时候，无论上次关闭项目时最后关闭的是哪个视图，软件都会默认最先打开当前图例。
