Revit项目包含几种类别的图元？

Revit在项目中使用3种类型的图元：模型图元、基准图元和视图专有图元。

Revit的图元分类：

视图专有图元有2种类型：

Revit2019如何创建斜表面？Revit2019关于斜表面说明

Revit2019若要创建斜表面，请绘制坡度箭头或编辑表面边界线的属性。

在平面视图或三维视图中编辑图元的边界。然后使用下列方法之一：

坡度箭头：在图元上绘制一个坡度箭头。使用坡度箭头属性来进一步定义坡度。
边界线属性：通过修改表面边界线的属性来定义其坡度。

坡度属性的测量方法

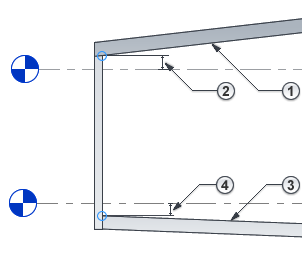

Revit2019与坡度相关的属性相对于图元的底面或顶面进行测量，具体取决于图元类型：

对于屋顶、天花板和檐底板，与坡度相关的属性相对于底面进行测量。例如，“相对标高”是指标高与屋顶底面之间的距离。
对于建筑地坪、楼板和结构楼板，与坡度相关的属性相对于顶面进行测量。例如，“相对标高”是指标高与楼板顶面之间的距离。

多个坡度建模

除屋顶外，图元都只能在一个方向上倾斜。要创建有多个坡度的表面，应创建多个图元，每个图元有其自己的坡度。然后将图元对齐并锁定在一起。

对于楼板、结构楼板和屋顶，也可以使用形状编辑工具将表面拆分为各自有不同坡度的子面域。请参见关于编辑楼板和屋顶的形状。

样例

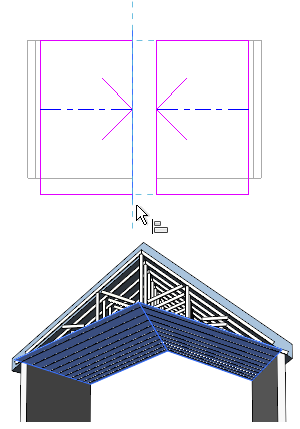

下图显示的教堂天花板包含两个表面，每个表面都有其各自的坡度。

如何解决revit样板文件丢失？

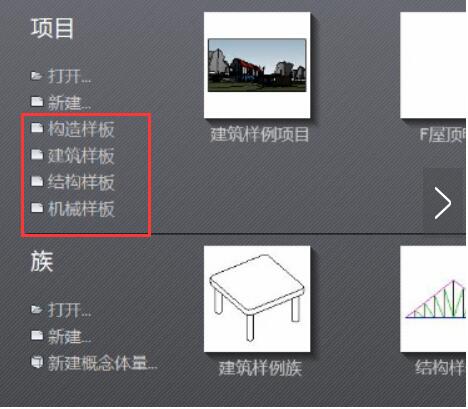

Revit安装完成后，有的人在打开时发现没有构造样板、建筑样板、结构样板、机械样板这四个默认的样板。原因在于在安装revit软件的时候，软件附属库没有安装全。没有这四个样本文件，工作时会有些不方便。

下面要说的revit教程就是如何解决revit样板文件丢失。

1、到其他完整安装成功的电脑复制样板文件，或者到网络上寻找Revit样板文件包。注意对应的版本，不同的版本之间可能会出问题。

2、将拷贝或下载文件中的“Chinese”文件夹复制到 ProgramDataAutodeskRVT 2016Family Templates 里(这里我们以Revit2016为例)。

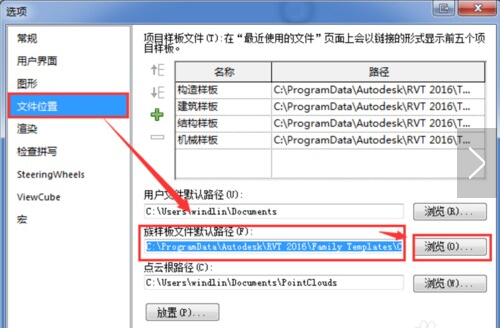

3、再打开Revit看看，应该已经有了相应的样板文件。如果还是没有，重新定义样板文件默认位置，如图：

这样样板文件丢失的问题应该就解决了。注意：样板文件份项目样板文件和族样板文件，不要放错文件夹。

Revit标记族如何建立？Revit常用风管系统标记族的制作与放置

在使用revit绘制管道时通常会有水管、水管管件、水管附件、水管末端、机械设备等，那风管有没有这些呢？有的，只不过称之为风管、风管管件、风管附件、风道末端、机械设备。这些东西使风管成为一个风系统，比如送风系统、排风系统、排烟系统等。这次要说的是怎么给风管，管件、风道末端等进行标注。首先，打开一个风系统的图纸，举例一部分进行标注

一、风管标记

1、新建—族—注释—公制常规标记

2、创建—标签—编辑标签，风管标记图纸中是只有“尺寸“的，但我们为了工作人员更直观的观看图纸，还可以加上”系统类型“、”中心标高“等。点击右侧绿色箭头添加完成后，对标签进行一些前缀的填写，使其更符合平常的标注样式，最后点击确定，一个风管标记族就做好了。

3、“载入到项目中”，在项目中选择“注释”-“标记”工具栏中的“按类别标记”，就可以对风管进行标记了，如图所示。

若觉得文字大小不合适，可以对其进行修改，

二、风管管件标记（管件一般不进行标记）

1、新建—族—注释—公制常规标记，进入样板后，把红色字体删除，把族类别改为风管管件标记，字段为风管管件

2、创建—标签—编辑标签，风管管件可选择“族名称”作为参数（不要的可删除）

3、修改完后“载入到项目中”，在项目中选择“注释”-“标记”工具栏中的“按类别标记”，对风管管件进行标记

三、风管附件标记

1、新建—族—注释—公制常规标记，进入样板后，把红色字体删除，把族类别改为风管附件标记，字段为风管附件

2、创建—标签—编辑标签，风管附件可选择“族名称”作为参数

3、修改完后“载入到项目中”，在项目中选择“注释”-“标记”工具栏中的“按类别标记”，对风管附件进行标记（此处的风管附件比较少，风管静压箱是做族绘制的，有兴趣的小伙伴可以自己网上找图纸试试）

四、风管末端

绘制风管末端时或者在标记前可以先对风管末端进行一个修改，类型名称改为和图纸上的一样，。（因为之前小编已经改过了，所以新旧名称会一样）

1、新建—族—注释—公制常规标记，进入样板后，把红色字体删除，把族类别改为风道末端标记，字段为风道末端

2、创建—标签—编辑标签，风道末端选用“类型名称”、“尺寸”、“注释”等参数；“载入到项目中”，对风管末端进行标记

末端旁边的风向箭头是在风口族中绘制出来的，有兴趣的小伙伴可以自己尝试，不会的小伙伴可以联系我们，我们肯定第一时间回复

五、机械设备标记

有时候在平面中看不见部分模型，如图

在三维里有显示而平面图中没有显示卧式风机这个机械设备，有可能是隐藏了，可以在“视图—图形”工具栏中的“可见性/图形”点击打开（或直接点击快捷键“vv”）把可见性勾上就可见了

选中风机，把图纸标注的30000m3/h，500pa,11KW写到注释中，编辑族，在族中添加“类型名称“和”注释“，“设备标记”也就完成了，载入到项目，放置标记族。

Revit如何快速创建风管布局？关于创建风管布局

在Revit创建风管布局的过程中，用户一般使用绘制风管工具逐一连接每个风口与主风管，最终连接空调设备，如果仅使用绘制风管工具，过程则比较繁琐。对于类似问题，我们可以通过创建风管系统，生成布局等简化风管绘制工作。

navisworks爆内存了怎么办？在 Navisworks 中执行各种任务/进程时出现内存不足消息

问题：

尝试打开、附加或保存Navisworks文件时，可能会显示以下一个或多个消息：

“没有足够的内存来打开‘文件名.xyz’，增加可用内存的数量然后重新尝试。”

“最后一项操作内存不足并可能无法完成。”

“没有足够的内存来保存File.nwc。增加可用内存的数量然后重新尝试。”

“内存不足，无法完成渲染。增加可用内存的数量然后重新尝试。”

原因：

该消息通常表示计算机可用内存不足，无法完成请求的操作。用户设置也会导致此问题。

解决方案：

请按时间顺序使用以下步骤：

参阅文章

编辑Navisworks设置：

1.在“选项编辑器”中调整以下设置：

2.文件读取器：取消选择下图中所示的所有框：

3.确保“模型”>“性能”>“临时文件位置”中的文件路径与用户的临时文件夹位置匹配。

删除临时文件夹中不需要的文件夹：

1.如果您当前正在使用Revit，同步、放弃和关闭Revit的所有会话。

2.在Windows搜索框中，键入%temp%以打开临时文件夹。选择全部并删除文件夹中的所有内容，但不删除文件夹本身。（对于无法删除的所有项目，选择“跳过”。）

3.清空回收站。

4.重新启动计算机。

注意：当存在大量视点时，也会发生此问题。在这种情况下，请执行以下操作：

1.导出视点

2.删除项目中的所有视点

3.重新导入视点。

。

revit api是什么？了解revit二次开发的应用指南

Autodesk?Revit?系列的所有产品都提供API(ApplicationProgrammingInterface)，以使高级用户和第三方开发者能够集成他们的应用程序到Autodesk?Revit?系列产品中。三个产品的API非常相似，因此它们被集成到一个总的API：Autodesk?Revit?API(或简称Revit?API)。

Revit?API被设计来反映与软件图形界面相同的功能，用API开发的第一步是学会使用Revit?软件，建议在使用Revit?API前先熟悉Revit?系列的几个产品及其功能。

（1）必备知识及RevitAPI能力

在使用Revit?API之前了解它能做什么非常重要，不对集成项目进行适当评估就盲目开始可能会使工作陷入困境，甚至项目流产。以下是API应用程序可以适应的一些区域：

用插件自动完成重复的工作

自动检测错误以强制产品设计规范

获取工程数据来分析或者生成报告

导入外部数据来创建新元素或设置参数

集成其他应用程序包括分析软件到Autodesk?Revit?产品

自动创建Autodesk?Revit?产品文档

仔细研读这些适应领域，可能会发现API没有提供深层次扩展Revit?功能的能力，例如对内建元素如墙、柱等的几何形体进行个性化定制。但如能充分利用已有的API，加上一些外部工具(例如Excel等)，仍然可以创建出功能强大的插件。

除了认识Revit?API程序的适应范围，还需要理解Autodesk?Revit?建筑，结构或水暖电产品的工作流程。虽然对工作流程的理解并不是完全必须的，但是不了解工作流程很难开发出良好的真正满足用户需求的API应用程序。

另外更重要的是，作为API开发人员，.NET开发经验非常重要(Autodesk?Revit?API用例是用C#和http://VB.NET提供的)，如果没有接触过.NET，但熟悉C++或VB开发，理解.NET将是一个轻松的过程。

（2）开发前提条件

安装Autodesk?Revit?系列产品(由要开发的应用程序主体而定，Autodesk?Revit?API在安装Autodesk?Revit?系列产品时会自动安装。)

安装Autodesk?Revit?软件开发包(SoftwareDevelopmentKit，安装DVD的ToolsandUtilities部分。软件开发包包含最重要的API开发参考指南，文件名：RevitAPI.chm。同时也包含很多官方的开发范例，这些对于API开发入门和一些常见问题的解决有非常大的作用，充分利用开发包将使工作事半功倍。)

安装微软VisualStudio2008/2010或VisualStudio2008/2010ExpressEdition。如果只是要使用VSTA，则不必安装这些软件。

。

如何在Revit中为房子绘制烟囱？

现代生活很少见到房子有烟囱了，那么当我们制作仿古建筑时，有烟囱的建筑该如何在revit中添加烟囱呢，步骤如下：

1、来到视图顶部，点击“洞口-垂直”，选择屋顶

2、在烟囱位置开洞口

3、沿洞口绘制一圈墙

4、选中“烟囱”进行尺寸调整即可

如何通过Inventor制作Revit MEP族？步骤有哪些？

在Revit建模过程中，会需要制作一些外形很复杂的机电族，但是因为Revit软件本身的限制，并不像机械设计软件那样方便，所以，可以通过Autodesk公司出的工业机械设计软件入手，制作好族之后直接转换成Revit中的族格式，方便建模以及使用。

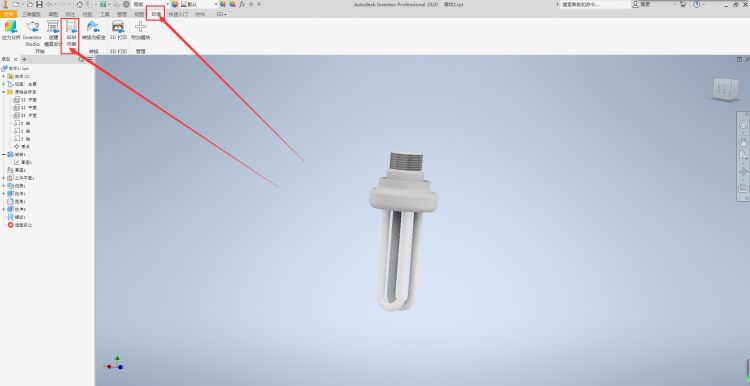

1、在Inventor中制作好需要族，点击环境选项卡下的BIM内容，如图所示。

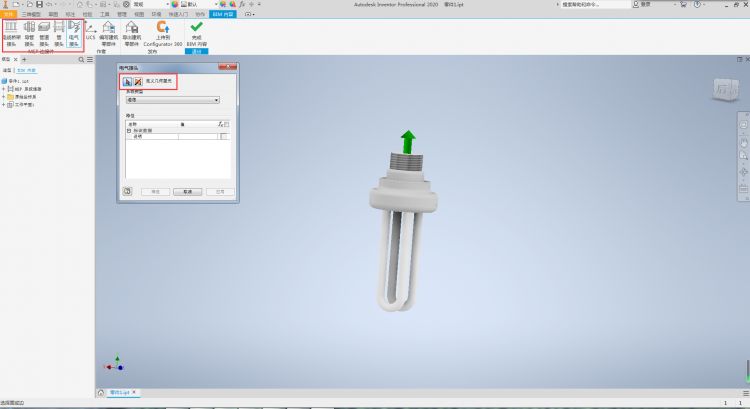

2、然后确定好制作的族属于什么类型，然后点击添加连接件的面，如图所示。

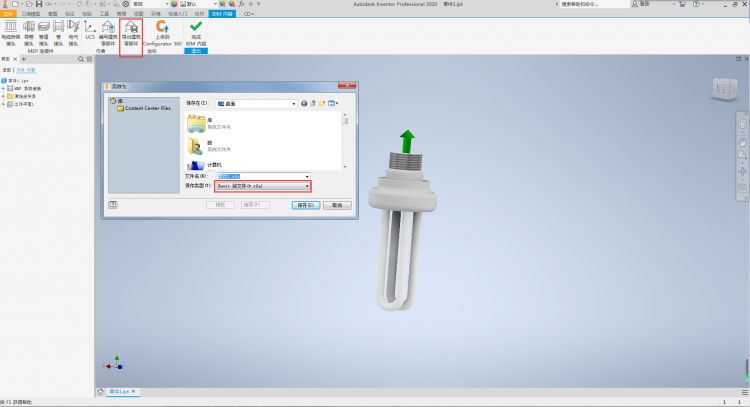

3、添加好连接件之后点击导出建筑零部件，选择保存成rfa格式的文件，即可在Revit中打开使（多少版本的Inventor只能转换为多少版本的Revit文件），如图所示。

技巧的意义：

通过学习上述文章，可以使用Inventor制作复杂的机械族，并投入使用，减少在Revit中制作族的情况。可以更具实际情况以及软件的了解程度合理选用。

Revit保存的族文件不显示缩略图怎么解决？

最近不少伙伴咨询Revit怎样保存的族文件不显示缩略图的操作，今天小编就带来了Revit保存的族文件不显示缩略图的处理技巧，感兴趣的小伙伴一起来看看吧!

Revit保存的族文件不显示缩略图的处理技巧

还不了解Revit保存的族文件不显示缩略图的处理操作的朋友们，不要错过小编带来的这篇文章哦。

Revit选择幕墙嵌板的方法：Revit中慕墙嵌板的快速选择

Revit中慕墙嵌板的快速选择

方法一：我们在选择慕墙嵌板中不时会需要全部选中，此时选择一面玻璃嵌板，右键选择选择全部实例中的在试图中可见，就可将幕墙全选，如下图所示。

方法二：如果文件过大使用方法一会使软件卡顿或未响应，此时可以点击选中整个幕墙，右键点击选择主题上的嵌板。

Revit如何二次开发？Revit二次开发基础

想要进行Revit二次开发，首先我们要先了解其基础：

（1）Revit软件界面

Revit软件是目前BIM技术在应用过程中使用范围较广、效果良好、较受欢迎的软件之一，在当前BIM技术项目应用中仍为主流BIM应用软件。Revit功能界面如图1所示。

图1 Revit初始界面

Revit二次开发是针对实际项目在推动BIM应用过程中某些特殊功能需求在Revit软件的基础上进行的功能性拓展以及设计开发工作。因此，进行二次开发首先要熟悉Revit软件的基础功能以及相关开发功能模块。本论文进行Revit二次开发的过程中能用到的是附加模块中部分外部工具功能，如图2和图3是用于调用软件之外的程序，方便用户对程序进行调试、更改以及优化。

图2 Revit外部工具按钮

图3 RevitLookup工具按钮

（2）Revit软件共享参数

Revit二次开发过程中为满足某些功能需求会涉及到某些数据或者参数的提取调用及添加，通常以添加共享参数的形式将其手动添加到项目模型文件中，此步操作对开发设计过程至关重要。管线综合优化方案评价过程中需要将某些属性数据以共享参数的形式添加到项目中，创建的共享文件如图4所示。

图4共享参数的添加

（3）Revit API

Revit软件具有强大的功能，为BIM应用提供完善的解决方案，它所有的产品均可以给提供Revit API（Application Programming Interface），这是用来给第三方开发者可以通过Revit API将自主设计研发的产品归集到Revit软件功能模块中。Revit功能可实现参数化设计，即项目中的所有图元均可通过参数化进行联动设计。用户可以根据自己的特殊功能需求对图元进行创建和修改，这些均归功于Revit软件给用户提供强大丰富的API。图5为Revit API搜索界面，Revit API可以实现的功能：

图5 Revit API功能字典

①访问模型的图形数据

②访问模型的参数数据

③创建、修改、删除模型元素

④创建插件来完成对UI的增强

⑤创建插件来完成一些对重复工作的自动化

⑥集成第三方应用来完成诸如连接到外部数据库、转换数据到分析应用等

⑦执行一切种类的BIM分析

⑧自动创建项目文档

文：戚林仅供学习交流版权归原作者所有

revit怎么加外墙？Revit培训实操：绘制首层建筑外墙

文章来源：我知课堂

学习目标

附着与分离结构柱的方法

操作步骤

1、打开相关RVT文件，如图所示。

2、切换到“一层”平面，单击“插入”选项卡中的“链接CAD”按钮，如图所示。

3、在弹出的对话框中选择“场景文件第5章一层平面图.dwg”文件，并勾选“仅当前视图”选项，最后单击“打开”按钮，如图所示。

4、选中链接进来的CAD文件，单击“锁定”按钮（快捷键为UP）进行解锁，如图所示

5、解锁之后，切换到“修改”选项卡，单击对齐按（快捷键为AL），如图所示。使用对齐工具将CAD图纸与轴网进行对齐，然后单击“锁定”按钮锁定CAD图纸（快捷键为PN），如图所示。

6、切换到“建筑”选项卡，单击“墙”按钮（快捷键为WA），如图所示。

7、在“属性”面板中选择“基本墙常规-200mm”墙类型，然后单击“编辑类型”按钮，如图所示，打开“类型属性”对话框。

。

Revit如何在出图时修改机电管线线宽？

在专业出图时，通常所有管线都不是同一种线宽，需要在Revit中将导出管线的线宽进行设置，以至于符合规范要求。

1.先在Revit中对自带线宽的选项进行一个设置，选项上面的管理选项卡下的其他设置里面的线宽。可以使用默认，也可以进行编辑。

2. 将需要导出机电的管线平面图的其他相关设置好，在进行一个线宽设置，这里我们在项目浏览器机电管线系统出进行设置，这里包括的管道系统和风管系统。

3.这里用管道系统进行举例，选中管道系统，选中需要设置的管道系统，进行双击。双击之后出现下图所示。

4.选择图形替换，点击编辑出现图所示。在图片中出现宽度、颜色、填充图案三个选项。这里可以对导出管线线宽进行设置选项就是线宽，可以进行线宽的设置，选择合适的线宽，来进行相关的设置。这里设置好就可以进行导出图纸。（内容来源：EaBIM）

Revit中向形状中添加轮廓需要哪些步骤？

Revit中向形状中添加轮廓需要哪些步骤？添加轮廓，并使用它直接操纵概念设计中形状的几何图形。

选择一个形状。
（透视）。
（添加轮廓）。
将光标移动到形状上方，以预览轮廓的位置。单击以放置轮廓。

生成的轮廓平行于最初创建形状的几何图元，垂直于拉伸的轨迹中心线。
修改轮廓形状来更改形状。
当完成表格选择后，单击“修改 | 形状图元”选项卡“形状图元”面板（透视）。

Revit算量插件有哪些？具有哪些特点？

作为一款国产的算量插件，晨曦BIM算量插件for Revit之所以一直被人所选择自然有它的独到之处，作为一篇评测文章，今天就让我们来了解一下它都有哪些特点吧。

软件概述

晨曦BIM算量基于Revit平台研发，软件内置《建设工程工程量清单计价规范》及全国各地现行定额计算规则、结合国家标准图集及实际施工经验为计算依据，提供自动套用清单定额、智能布置构件、布置钢筋等功能，使土建、钢筋算量数据与设计数据实施联动，快速完成工程土建与钢筋计量工作并可应用于建筑工程的全生命周期数据共享。

软件特点

（1）指导施工：各专业管线的位置、标高、连接方式及施工工艺先后进行三维模拟，按照现场可能发生的工作面和碰撞点进行方案的调整，实现方案的可施工性。

（2）碰撞检查：动态漫游三维模型模拟施工过程，各专业图形进行组合，快速检查碰撞，提升计算准确度。

（3）模拟手工：计算式模拟人脑思维，可脱离软件给审核方按设计图纸查阅，解决安装算量软件难以对账的问题。

（4）视图控制：为解决Revit视图操作复杂的问题，可通过局部三维和区域三维进行显示控制。

（5）报表系统：报表功能多式多样，核、对、出量随心所欲。

实际操作特点

（1）简单操作，一键生成：提取图层，一键生成构件，默认直接分类为算量构件，简易式操作，一分钟掌握。

（2）智能化翻模，效率提升：:短短几分钟就能完成原先一天的工作量，一键智能转化，摆脱复杂建模。

（3）即转即得，实时校对：最直接的翻模效果呈现，实时转化，实时显示。快速布置，直观校对。

（4）复杂异形一键搞定：支持异形承台、异形柱，自动生成异形族文件，自动布置在图纸对应的位置。

从上述的内容中，我们可以了解到其强大之处，这款插件支持试用，如果你对这款插件感兴趣的话不妨到官网上去进行了解。

如何在Revit中创建螺旋坡道？

今天我们介绍一下在Revit中较为复杂的螺旋坡道做法，这种异形构件在我们的项目中经常会遇到，但Revit的几种基本构件的绘制方法都无法直接创建。

1.创建内建模型：

首先在功能栏构件中找到“内建模型”

选择楼板（或者你想要作为坡道的类别，这里只影响归类）

定义构件名称

2.创建放样融合：

使用“放样融合”功能，创建螺旋坡道的形状

然后开始“绘制路径”

使用“圆形-端点弧”绘制就可以了

我们绘制一个8米内径的1/4弧

接下来依次绘制2个楼板截面的轮廓，注意2个轮廓应绘制在不同标高上面，这样才能达到弧形的效果

在对应视图下打开轮廓

选择矩形绘制

同样的方法，在西侧的视图上创建轮廓2

注意：此时应在标高2上创建

点击完成以后螺旋坡道就创建成功了

3.阵列复制：

创建完坡道以后，我们并不能直接移动或复制到其他标高上

因为放样融合的标高是受约束的

但是可以通过阵列的方式来创建

选择复制的位置，并输入相应的阵列数量即可

Revit拆除命令你用过吗？Revit拆除命令如何去使用？

拆除命令在Revit里属于不常见的一个命令，主要用于将图元标记为已拆除形态。命令在修改面板下几何图形命令中。

那么，我们如何去使用它呢？

首先我们准备一层墙体的布置。

接着我们点击拆除命令，将鼠标移动至绘图区域，这时光标会变为带大锤的形状。将光标移动至想要拆除的墙体边缘处，进行点击。，墙体会以虚线形式显示，证明我们已经将此墙体拆除。

那有同学会问了，老师，这有啥子用？

哎，这个地方就与我们视图的属性又联系起来了，不知道大家有没有注意过在属性栏中有这样一个命令叫做“阶段过滤器”。

阶段过滤器是一种可以应用于视图的规则，根据图元的阶段状态（新建、现有、已拆除或临时）控制图元的显示。

每个项目都包含下列默认阶段过滤器：

无。不对视图应用阶段过滤器。视图显示所有阶段的全部图元。

全部显示。显示新图元（使用为该类别的图元定义的图形设置）以及现有、已拆除和临时图元（使用通过“管理”选项卡图片“阶段化”面板图片“阶段”图片“图形替换”选项卡定义的每个阶段的“图形替换”设置）。

显示全部阶段。显示在当前阶段的拆除工作和新工作完成后所完成的项目。

显示拆除 + 新建。显示已拆除的图元和已添加到建筑模型中的所有新图元。

显示新建。显示已添加到建筑模型中的所有新图元。

显示原有 + 拆除。显示现有的图元和已拆除的图元。

显示原有 + 新建。显示所有未拆除的原始图元（显示原有）和已添加到建筑模型中的所有新图元（+ 新建）。

显示早期阶段。显示早期阶段的所有图元。在项目的第一个阶段，现有图元对于该阶段是新图元，因此应用“显示早期阶段”过滤器会导致不显示任何图元。

那么我们上面所创建的拆除就会在阶段过滤器中进行显示。

当我们将阶段过滤器切换为新建时，显示如下：

当我们将阶段过滤器切换为无时，显示如下：

可以看到，阶段过滤器可以控制我们所设置的拆除图元显示与否。

当然，其中的奥妙还要在实际项目中应用才能更有体会，希望大家能了解到阶段化这样一个概念，在我们后期的实际应用中发挥他的真正功能。

文章来源：优路BIM学术中心

revit崩溃了怎么恢复数据？Revit崩溃的补救方式

文章来源：广筑BIM咨询

我们使用revit进行建模或者进行模型查看、修改过程中，因为某些特殊原因（例如，临时停电）或者软件自动崩溃，使得中心文件损坏或者缺少图元无法打开，令我们之前一段时间的工作成果全部化为乌有。在平时的操作过程中注意保存和操作规范是防止出现问题的保护措施与手段，然而在正真出现上述问题，我们该怎么解决呢？今天小编就帮小伙伴们梳理一下，出现问题的原因，以及补救的措施。

1.发生不可恢复的错误，程序将被终止。全部数据刚被保存过，所以不需要创建恢复文件。

解决方案：上述问题一般在revit2014中较为常见，问题的原因是因为软件安装不完整需要“更新版本”“安装版本”去autodesk官网搜索下载就可以了，安装完成后上述问题就得以解决了。

2.“发生了一个致命错误。应用程序将被终止。”

解决方案：上述原因是由于“硬件加速Direct3D”没有打开。先打开revit软件，然后在应用菜单命令下“选项”中“图形”命令中勾选“使用硬件加速（Direct3D）”。

3.中心文件损坏或者中心文件图元缺失。

解决方案一：

（1）不能直接双击打开，需要用应用菜单命令-打开方式打开文件。

（2）在打开界面勾选“核查”，提示操作需要花费很长之间，不用管它，直接勾选“是”，然后等待打开。

如果上述操作不能解决问题，则需要利用文件恢复的方法，操作方法如下：

解决方案二：（1）打开revit利用协作命令选项卡下的恢复备份文件命令；

（2）选择本地文件/中心文件以及备份文件的所在位置，本文中我以XXX地下室文件放置桌面，文件会自动保存Revit_temp,XXX地下室文件_backup等两个文件。此时我们点击后者即XXX地下室文件6_backup文件夹；

此时显示项目备份版本，显示当前版本，保存者（即文件所用者），保存日期时间。然后点击另存为；

选择保存位置。即可完成中心文件损坏后的文件夹恢复！

小伙伴们上述几种补救方式明白了没有，赶紧收藏起来吧！

Revit在操作过程中有些注意事项可以防止软件崩溃，小伙伴们平时要注意养成良好的作图习惯。

Revit平时需要注意的事项：

（1）在打开中心文件的时候要打开中心文件的本地文件，不可以直接打开中心文件原件；

（2）定期保存或者另存文件；

（3）定情清理文件，使用“清除未使用的项”（对于项目不熟悉者慎用）；

（4）设置备份文件的个数为3,默认情况下为1；

（5）保证硬盘空间只少在5GB以上；

（6）及时更新驱动，有时候驱动版本的落后也会造成软件的崩溃；

（7）如若文件较大，软件运行较卡，需要耐心等待，不要胡乱点击鼠标，尤其在卡顿的情况下。

文章作者：李金贝

。

Revit官方教程丨Revit中楼板边缘命令的使用方法

添加楼板边缘

可以通过选取楼板的水平边缘来添加楼板边缘。可以将楼板边缘放置在二维视图（如平面或剖面视图）中，也可以放置在三维视图中。

单击“建筑”选项卡“构建”面板“楼板”下拉列表（楼板：楼板边缘）
高亮显示楼板水平边缘，并单击鼠标以放置楼板边缘。

观察状态栏以寻找有效参照。例如，如果将楼板边缘放置在楼板上，“状态栏”可能显示：楼板: 基本楼板: 参照。也可以单击模型线。

在剖面中放置楼板边缘时，将光标靠近楼板的角部以高亮显示其参照。

单击边缘时，Revit 会将其作为一个连续的楼板边缘。如果楼板边缘的线段在角部相遇，它们会相互斜接。
要完成当前的楼板边缘，请单击“修改 | 放置楼板边缘”选项卡 “放置”面板（重新放置楼板边缘）。
要开始其他楼板边缘，请将光标移动到新的边缘并单击以放置。
要完成楼板边缘的放置，请单击“修改 | 放置楼板边缘”选项卡 “选择”面板 “修改”。

调整或翻转楼板边缘

在将楼板边缘添加到楼板后，可以更改楼板边缘的大小或方向。

可以调整板的尺寸。选择板时，其任一端都会出现一个拖曳控制柄。请参见控制柄和造型操纵柄。

在三维视图中，可以应用视图中出现的翻转控制柄翻转板；而在二维视图（如剖面视图）中，可以在板上单击鼠标右键并选择“围绕水平轴翻转”或“围绕垂直轴翻转”。请参见控制柄和造型操纵柄。

添加或删除楼板边缘的线段

您可以延续楼层周围现有的楼板边缘，或从现有的楼板边缘删除段。

选择现有的楼板边。

注：要选择一个边，您可能需要按 Tab 键一次或多次，直到所需的边高亮显示，然后单击以选择它。在某些情况下，您可能需要先将楼板边从楼板取消连接，这样在删除线段时就会有一个可选的边。
单击“修改|楼板边缘”选项卡“轮廓”面板“添加/删除线段”。
单击边缘以添加或删除地台边缘的线段。

移动楼板边缘

可以通过楼板边缘的属性或以图形方式移动楼板边缘来改变其水平或垂直偏移。

水平移动

要移动单段楼板边缘，请选择此楼板边缘并水平拖动它。

要移动多段楼板边缘，选择此楼板边缘的造型操纵柄。将光标放在楼板边缘上，并按 Tab 键高亮显示造型操纵柄。观察状态栏以确保高亮显示的是造型操纵柄。单击以选择该造型操纵柄。向左或向右移动光标以改变水平偏移。这会影响此楼板边缘所有线段的水平偏移，因为线段是对称的。

移动左边的楼板边缘也会移动右边的楼板边缘

垂直移动

选择楼板边缘并上下拖曳它。如果楼板边缘是多段的，那么所有段都会上下移动相同的距离。

在剖面中垂直移动楼板边缘

Revit中如何导入背景照片？如何在Revit中自定义好看的渲染背景

在Revit中渲染除了需要对渲染的质量、图片输出的设置、照明、及图像曝光率进行设置外，好看的渲染背景，也会影响整张图片的质量。

1)那么问题来了，Revit中自带的渲染背景只有天空。

2)怎么办呢，如果我们想渲染一个黄昏效果的图片，是否可行呢？很显然是可以的。单击渲染框中“背景”下“自定义图像”按钮，定位到图像“天空黄昏“位置，并调整比例为高度。这样图片的背景就变成了黄昏背景。

3)如图所示，为渲染好的一张黄昏图片，该背景即为刚才所添加图像。

revit明细表的应用方法教程：在Revit中如何生成指标、清单明细表

来源丨益埃毕教育

当我们做一个项目时，有的时候需要对每个零件（族）增加指标参数，包括比如说代号、名称、尺寸、材质、重量等，那么如何生成这种带抬头的明细表呢。

1.首先我们根据图纸把每个零件先做好，然后新建一个项目，把每个零件再分别载入进来进行组装。我是先把族组装好再做明细表的，这根据个人习惯。

2.组装好后，在Revit菜单栏中找到视图，在其选项栏里找到明细表，然后在新建明细表窗口中直接点击确定，其他参数保持不变。

3.根据自己需要添加对应参数，类型选择文字、常规模型。这时会生成一个明细表，但是会发现它不是我们想要的，这时需要我们手动编辑下。

4.我们先编辑抬头空白处，这种编辑像EXCEL里操作一样，合并、插入单元格，最终编辑达到我们想要的。转到三维视图，这时我们在属性栏中输入对应名称或者其他参数，明细表会一一显示出来。

5.问题又来了，表格前有一个行空白处，这怎么处理？首先在左侧找到外观单击后面编辑，在窗口里找到数据前的空行把勾取消掉，空行问题就可以解决了。

6.通过上图还可以发现他的排序不是按照顺序排列的，那么这个问题怎么解决？我们在左侧排序/成组中把排序方式选择序号即可，同时还是最最重要的一点，一定把逐项列举每个实例勾去掉，不然每一个零件他都会自动生成一行明细表。

7.最终生成如图所示。

-END-

Navisworks能打开什么格式？Navisworks支持哪些格式类型？

Navisworks是由Autodesk公司收购后进行整合开发的一款可视化仿真分析和支持多种三维格式的软件。软件有三个版本，Manage版本和Simulate版本为收费版本，Freedom版本只能用于查看项目，不能进行更多的操作。但是如果要进行仿真分析、碰撞检测等，必须安装前两个版本，故一般工程中推荐安装Manage版本。

Navisworks软件支持两大类格式类型：原生态格式类型和第三方格式类型。

原生态格式类型中常见的为NWD文档。NWD可以理解为Navisworks主要的一个格式类型。而NWF是比较特殊的一个格式，不包含模型的任何几何信息，但包含其他的文字信息、标记信息等。NWC是一个缓存文件，不是人为产生的，不能另存为一个NWC文档，它可以加快对文件的访问速度，在Revit中导出文件的时候可以导出一个NWC文档。Navisworks打开NWC文档后，可以另存为一个NWD文档。

Navisworks也支持其他第三方格式类型，因为Navisworks是一款非常兼容的软件，这就意味着它可以将很多不同软件所产生的三维模型进行整合。比如Navisworks软件支持包括3dmax、maya、Revit、CAD，以及Catia软件导出的各文件类型。

Navisworks除了支持NWD、NWC、NWF几种原生的数据格式之外，还支持多达60种以上三维软件所创建的数据。这使得Navisworks集成其他各种不同软件所创建的模型在同一场景中成为可能。

Revit管道交叉时管道显示样式如何设置？

当我们用Revit绘制不同高度的管道在平面图同一位置交叉时，下方的管道通常要设置成隐藏线，以表达管道的高低关系。

1.单击“管理”选项卡“设置”面板下，“MEP设置”下拉菜单下的“机械设置”。

2.在弹出的“机械设置”对话框中，选择左侧的“隐藏线”，右侧的“绘制MEP隐藏线”可以控制管道的显示样式。

3.如果视图中的管道是为双线模式，可以通过调整“线样式”、“内部间隙”和“外部间隙”来修改双线管道的显示样式。

4.如果视图中的管道是为单线模式，可以通过调整“单线”来修改单线管道的显示样式。

5.“机械设置”中的隐藏线特指“MEP隐藏线”，不同于视觉样式中的隐藏线。其中，“MEP隐藏线”是针对MEP对象，允许用户设置被隐藏对象的特殊显示效果。MEP隐藏线主要应用于二维视图，不会应用到三维视图中。而视觉样式中的隐藏线则是针对视图中所有的对象，可以设置成“隐藏线样式”或“线框样式”。

Revit控制墙体填充样式如何在视图中的显示？

当我们在使用Revit的过程中，很多用户都希望在“粗略”、“中等”和“精细”详细程度的视图中改变墙体填充样式。那么应该如何操作呢？

解决方法

在“粗略”详细程度的视图中，可按照以下步骤编辑填充样式：

[*]选择墙体，并单击鼠标右键。点击“图元属性”。

[*]在“图元属性”对话框中，点击“编辑/新建”。

[*]选择“粗略比例填充样式”值域，然后点击右侧的按钮。选择填充样式。

[*]点击“确定”，关闭所有对话框。

在“中等”或“精细”详细程度的视图中，可按照以下步骤编辑填充样式：

[*]选择墙体，并单击鼠标右键。点击“图元属性”。

[*]在“图元属性”对话框中，点击“编辑/新建”。

[*]点击“结构”参数右边的“编辑”按钮。

[*]从“层”对话框下面选择材质，然后单击右侧的按钮。

[*]在“材质”对话框中，单击“截面填充图案”旁边的下拉菜单，选择墙体填充图案，该图案在“中等”或“精细”详细程度的平面视图中显示。

[*]点击“确定”，关闭所有对话框。

Revit关于编辑楼板和屋顶的形状

可以使用形状编辑工具，通过定义排水的高点和低点来处理水平（非倾斜）楼板或屋顶的表面。

通过指定这些点的高程，可以将表面拆分成多个可以独立倾斜的子面域。

形状编辑示例

使用形状编辑工具可以设置固定厚度楼板坡度或具有可变厚度层的楼板的顶面坡度，以便进行以下建模：

由倾斜的非平面框架支撑的固定厚度的楼板或屋顶。

用于倾斜水平平面表面的可变厚度材质（例如，变厚度板）。

注：编辑了形状的楼板和屋顶不会报告真实的厚度。形状编辑工具用于形成适当的坡度，在这种情况下，真实厚度变化不重要。但是，随着坡度的增加，此变化也会增加。当坡度与预期厚度的偏离很大时，Revit会发出警告。

为了启用形状编辑工具，必须满足以下条件：

楼板必须是平的，并且位于水平平面上。

屋顶不能附着到另一屋顶，而且不能是幕墙屋顶。只要上述条件有一个不满足，则不能使用板形状编辑按钮。

注：如果以后由于对图元做了编辑而违反了这些条件，则板形状编辑将产生错误，并发出回调，使用户能重设板形状编辑。

可以使用“修改楼板”选项卡→“形状编辑”面板上的下列形状编辑工具：

子图元

添加点

添加分割线

拾取支座

重设形状

注：使用这些工具编辑楼板或屋顶的形状不会影响到它的结构分析模型的形状。基于原始顶面的单个分析模型面保持不变。

注意事项

自动分割线。为了保持楼板/屋顶几何图形的精度，有时会自动创建分割线。如果分割线的创建条件不再有效，则自动创建的分割线将被删除。例如，如果4个非平面顶点变为平面顶点，或者您手动创建分割线时。使用图元的内部边缘子类别绘制拆分线。

扭曲的楼板/屋顶。如果某平面的边界是4条非平面边界边缘或用户创建的分割线，则此平面将会变形。为了避免变形，请在相对顶点之间添加一条分割线。

Revit族的制作教程：Revit幕墙嵌板族的制作详解

Revit幕墙再Revit中也是比较重要的一部分，这里我们通过点支式幕墙的幕墙嵌板为例子给大家来示范幕墙嵌板族的制作。

首先我们我们选择【族】-【新建】-【公制幕墙嵌板】，点击打开。打开后选择项目浏览器的立面视图。

我们在这里打算把胶缝也做上，所以需要在原来的参照平面里面在新建一圈参照平面【新建参照平面】。

【创建】-【参照平面】绘制即可。

接着我们给胶缝添加参数a，a和胶缝的关系是胶缝=2*a，添加参数的办法可以参照Revit给族如何附尺寸参数？

并且将胶缝=2*a的关系给到参数中

接着我们创建玻璃，在里圈的参照平面位置创建拉伸实体，边与参照平面锁定，给实体材质为玻璃。

在平面视图给玻璃给厚度参数

再按照同样的拉伸命令创建胶缝，给胶缝新建一个纯色材质，新建纯色材质可以参考Revit新建纯色材质

调整参数，给玻璃一个正常的参数

因为我们这里说的是点式幕墙嵌板，所以我们应该也把驳接爪加进去，这里我提前做好了一个驳接爪的族，是一个基于面的驳接爪的族，直接放进去就可以了。

放置好驳接爪并调整好尺寸。

我们看下整体效果

在项目中测试一下

需要更多教程，可以咨询客服获得更多免费

revit怎么调半色调？Revit如何修改其它机电设备的半色调来突出重点关注的管道？

在机电管线比较密集的区域（图597），如果想重点关注某些管道系统时，例如消防系统，希望突出显示消防系统，其它系统则显示淡一些（图598）。

图597：机电管线正常显示

图598：突出消防系统的显示

可以通过视图可见性的“半色调”来控制，具体方法如下：

单击视图属性窗口的“可见性/图形替代”右边的“编辑”按钮；

在“可见性/图形替代”窗口，把需要减弱显示的模型类别的“半色调”勾选上（图599），如果是链接的文件则选择“Revit链接”选项卡，勾选链接文件的“半色调”选项；

图599：“可见性/图形替代”窗口半色调设置

点“确定”按钮完成设置，效果见图598。

免费Revit教学视频。

Revit弧形管道怎么画？关于在Revit中创建弧形管道

在Revit中有时候会因为项目需要创建弧形的管道，但是在软件内置的管道族中并没有弧形管道，所以需要自己去创建弧形的管道。

1、新建族文件，选择“公制常规模型”族样板，如图所示。

2、切换至前立面视图，绘制一条参照平面，添加尺寸标注，并添加参数H，如图所示。

3、设置工作平面,选择“拾取一个平面”，拾取绘制好的参照平面，弹出“转到视图”对话框，选择“楼层平面：参照标高”视图，如图所示。

4、创建模型线，选择“起点-终点-半径弧”的绘制方式，绘制一段弧线，然后选择“直线”的绘制方式，捕捉弧的中点，绘制一条切线。选择两条模型线，在属性栏中取消勾选可见性，如图所示。

5、绘制三条参照平面，并且与模型线锁定。注：弧线的端点与模型线锁定，如图所示。

6、添加尺寸标注及参数，如图所示。

7、创建放样，并添加管径参数、弧长参数及曲率半径参数，如图所示。

8、根据族的需求，更改族的插入点及变化方向。

族的插入点：选择垂直或平行原参照平面的两条参照平面，如图所示。

9、变化方向：去掉“EQ”约束，根据需求锁定对应是参照平面即可，如图所示。

意义：可以更好地服务于实际项目，在模型中更加真实的反应出原本项目中应用到弧形管道的地方。

Revit怎么算冷热负荷？Revit冷热负荷计算与能耗分析—BIM机电模型建立全阶段详解

文章来源：湖南建工BIM中心

更多Revit精彩教程

随着城市化进程的加快和人民生活质量的改善，我国建筑能耗的总量逐年上升，暖通空调是节能减排和建筑领域的重要专业，目前正处于快速发展期，对节能减排的作用不容低估。我国社会总能耗约30％来源于建筑，暖通空调系统能耗占建筑总能耗约50％，占社会总能耗约15％。

以非机械电气设备干预手段实现建筑能耗降低的被动节能技术，具体指在建筑规划设计中通过对建筑朝向的合理布置、遮阳的设置、建筑围护结构的保温隔热技术、有利于自然通风的建筑开口设计等实现建筑需要的采暖、空调、通风等能耗的降低。使用BIM相关软件可以在设计阶段帮助用户进行建筑能耗分析并生成负荷报告，对设计相关要素进行有效改良，优化被动式节能，降低能耗损失。

在浦发银行项目中，为了对设计进行校核，需要进行负荷计算，确定最优方案。我们采用了Revit进行冷热负荷计算与能耗分析。现以Revit软件样板工程为例，总结相关步骤供大家学习参考。

本文将从地点、气象数据与朝向设置、建筑类型设置、放置空间与分区参数设定、生成分析报告以及与第三方软件交互这几个方面就暖通空调建筑能耗计算进行说明。

一、地点、气象数据与朝向设置

首先打开Revit自带项目文件，在“管理-项目信息-能量设置”中对项目的基本信息进行设置。

在能量设置面板选择位置，指定主要城市。或者拖动房子角标到指定地点。

勾选“使用最近的气象站”。如果是Autodesk的速博用户，可以采用精度更高的设计数据。

在场地中的从项目北到正北方向的设定需要使用“旋转项目北”这一选项来完成。

二、建筑类型设置

做完以上操作后我们进行建筑/空间类型设置。

在“管理-MEP设置-建筑/空间类型设备”打开相应面板，为相关类型的空间进行参数设置。

其中时间可以进行相应调整以符合实际情况。

其中围护结构设置我们在第四点各分区参数设定中说明。

以上，我们完成了建筑类型的基本设置。

三、放置空间与进行分区

转换到平面视图，在视图可见性中将空间的可见性勾选。

使用“分析-空间”功能放置空间。

放置空间完成后我们可以使用颜色填充进行空间能耗区分。

完成后如下图

使用“分析-分区”功能将每个空间放置到指定分区。其中分区功能在“视图-用户界面-系统浏览器中打开”。

四、各分区参数设定

简单说来分区是各个空间的集合，一般先创建空间，后将空间归类到各个分区。比如房间123，其中房间1与房间2调节的温度设定在24℃，房间三设定在27℃。那么我们就将房间12划分为一个区，指定为24℃，将房间3划分为一个区，指定为27℃。

完成空间指定分区布置后，再进行各分区参数设置。左键单击每个分区，在属性栏中会出现每个分区的相关信息。

可以修改制冷信息、加热信息以及新风信息，进行相关参数设定。

点击平面图中的分区，在能量分析栏的构造类型中可以对构造的热工参数进行编辑，这些参数将参与负荷计算。

以上我就完成了放置空间与分区工作。

五、生成分析报告

接下来在“分析-热负荷和冷负荷”中我们进行分析报告的生成。

在常规与详细信息选项卡里我们可以进行相关的设置。

单击各个分区，会进行高亮显示，点击右侧图标可以将分区隔离，检查此分区是否正确。

单击计算生成负荷报告，负荷报告类型分为标准、简单、详细三种。

以上就完成了整个项目的冷热负荷计算。

六、与第三方软件交互

如果想使用其它类型的分析软件，例如GBS，Ecotect或者国内的鸿业负荷计算，也可以利用Revit建模后导出gbXML文件，导入其它软件中进行计算。

弹出导出设置窗口，与前面的负荷计算窗口界面基本一致。保存文件到指定路径。

打开鸿业负荷计算软件，选择绿色建筑扩展性标志语言，打开开始导出的gbXML文件。

进行相关设置后进行计算，生成负荷计算书。相关过程不再赘述。

七、总结

各房间分区的负荷是确定空调系统送风量和空调设备容量的基本依据，建筑的冷、热、湿负荷是确定空调冷、热源的基本前提。我们将数据录入后，各构件、空间、环境等属性信息附加在建筑模型上，建立专业分析模型，计算得到建筑的各类性能指标，可以对设计进行校核验算，优化系统选型、合理选用设备数目以及装机容量，将设备投资以及运行费用减至最少。

在浦发银行项目中，通过软件模拟得出建筑精准暖通负荷后，我们将此暖通负荷指标与原设计负荷选型进行对比，发现80%以上的房间均有5%到8%的负荷富余量，设备选型整体偏大，可以根据模拟数据优化空调设备选型方案，降低设备投资与建筑整体能耗，节约综合成本。
