建筑图纸中的指北针是用来帮助人们来进行定位的,如何在Revit中放置指北针呢?

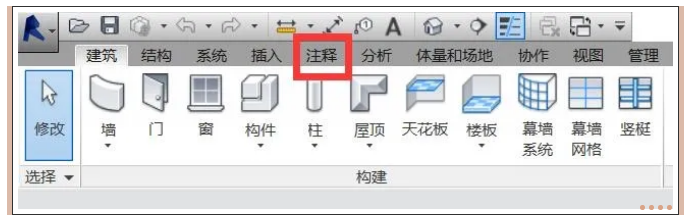

    1.首先,进入Revit新建一个项目或者样板,再选择注释选项,如下图所示。

    2.选择符号选项,点击即可。

    3.但此时放置的不是指北针,需要载入族,点击选择对应按钮。

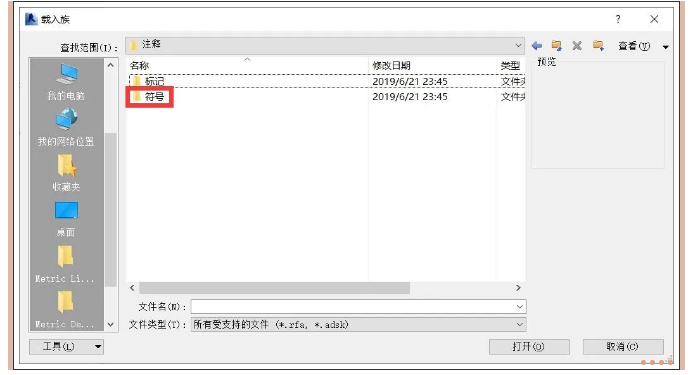

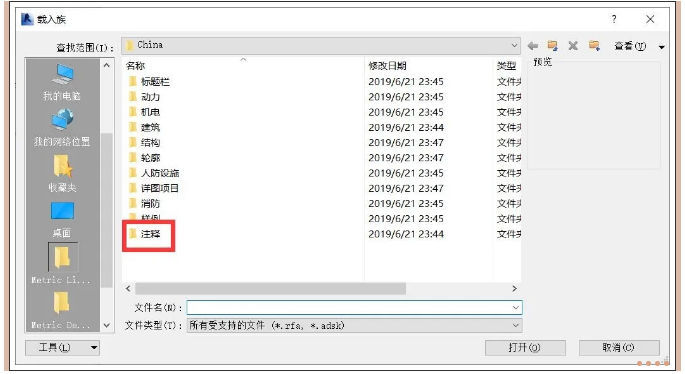

    4.选择注释文件夹,选择符号。

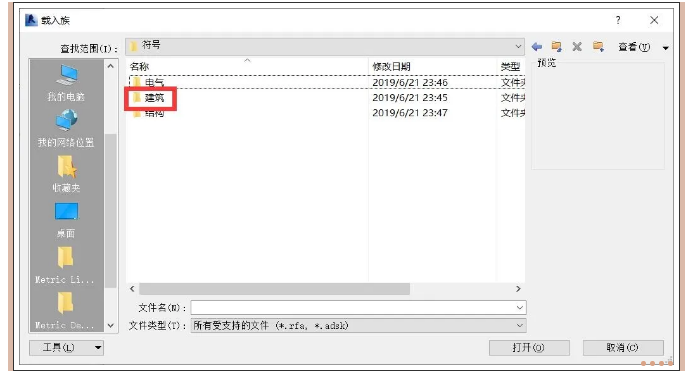

    5.根据需要选择建筑、结构或者是机电打开(本文以建筑为例)。

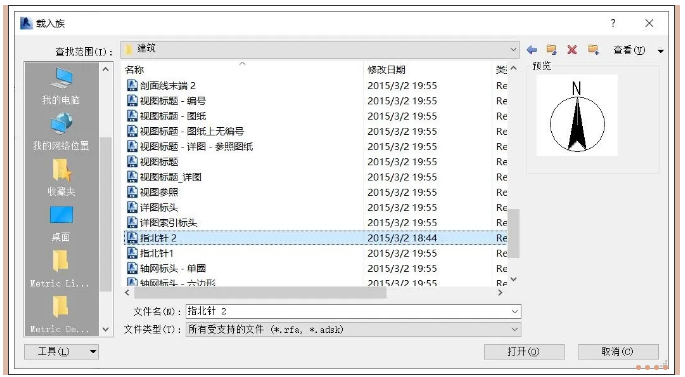

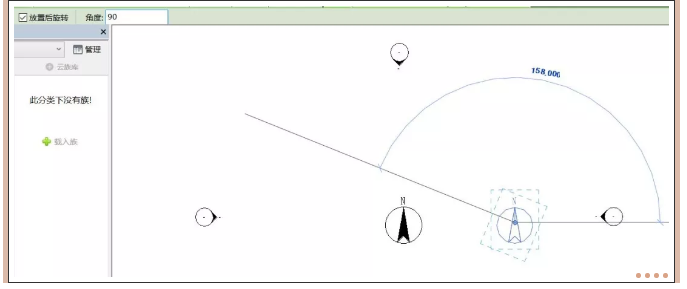

    6.可以看到指北针有两种显示方式,根据需要选择即可。(放置时候可以选择旋转)
