Revit二次开发|轴网自动对齐
在做项目的过程中，轴网都是进行翻模或者拾取，而翻模出来的轴网往往都是不堪入目的，为了满足项目需要，做了轴网对齐的功能，废话不多说，直接上干货。
首先做一些准备工作，先建立一个轴网过滤类，接下来会用到，代码如下：
class GridSelectionFilter : ISelectionFilter
{
public bool AllowElement(Element element)
{
int idValue = element.Category.Id.IntegerValue;
if (idValue == (int)BuiltInCategory.OST_Grids)
{
return true;
}
return false;
}
public bool AllowReference(Reference reference, XYZ position)
{
return false;
}
}
接下来就是真正的主题轴网对齐，代码如下：
//新建轴网选择过滤器；
GridSelectionFilter gridSelectionFilter = new GridSelectionFilter();
//框选轴网；
IList<Element> re = sel.PickElementsByRectangle(gridSelectionFilter, "框选轴网");
//选择一点作为轴网的对齐点；
XYZ point = sel.PickPoint("请选择对齐点");
//新建修改轴网事务；
Transaction transaction = new Transaction(doc);
transaction.Start("修改轴网");
if (re.Count > 1)
{
foreach (Element elem in re)
{
Grid grid = elem as Grid;
Line line = grid.Curve as Line;
XYZ start = line.GetEndPoint(0);
XYZ end = line.GetEndPoint(1);
// string grid_Name = grid.Name;
// TaskDialog.Show("revit", "start"+start.ToString() + "end:"+end.ToString());
//判断选择点距离轴网最近的端点
double minDistance = point.DistanceTo(end);
double Maxdistance = point.DistanceTo(start);
if (minDistance < Maxdistance)
{ //终止点距离选择点较近；
XYZ tempPoint = new XYZ(point.X - end.X, point.Y - end.Y, point.Z - end.Z);
double distance = Math.Sqrt(tempPoint.X * tempPoint.X + tempPoint.Y * tempPoint.Y + tempPoint.Z * tempPoint.Z);
//获得轴网方向向量与终止点连接选择点向量的夹角；
double angle = line.Direction.AngleTo(tempPoint);
//新终止点的坐标为起始点加长度乘以单位向量；
XYZ newEnd = start + (line.Length + distance * Math.Cos(angle)) * line.Direction;
//构造新的线段用来生成新的轴网；
Line newLine = Line.CreateBound(start, newEnd);
Grid newgrid = Grid.Create(doc, newLine);
string str = grid.Name;
doc.Delete(grid.Id);
//将原有轴网的名字赋值给新轴网；
newgrid.Name = str;
}
else
{
//起始点距离轴网较近，构件新向量；
XYZ tempPoint = new XYZ(point.X - start.X, point.Y - start.Y, point.Z - start.Z);
double distance = Math.Sqrt(tempPoint.X * tempPoint.X + tempPoint.Y * tempPoint.Y + tempPoint.Z * tempPoint.Z);
//获得轴网方向向量与起始点连接选择点向量的夹角；
double angle = line.Direction.AngleTo(tempPoint);
//新起始点的坐标为终止点减长度乘以单位向量；
XYZ newStart = end - (line.Length - distance * Math.Cos(angle)) * line.Direction;
//构造新的线段用来生成新的轴网；
Line newLine = Line.CreateBound(newStart, end);
Grid newgrid = Grid.Create(doc, newLine);
string str = grid.Name;
doc.Delete(grid.Id);
//将原有轴网的名字赋值给新轴网；
newgrid.Name = str;
}
}
}
transaction.Commit();
以上就是轴网对齐的基本代码，如有错误或者更好的实现方式请留言！
版权归个人所有转载请注明网址：
如何设置Revit工作集？Revit软件规划工作集的最佳做法
为工作共享项目创建工作集时，可以参考下面这些建议。
规划工作集
要保留部分项目时，可使用工作集，这样只有已指定的用户可编辑该工作集中的图元。
可以考虑创建工作集的以下这些优点：
便于编辑
将一个项目分为多个工作集便于同时对项目的所有部分进行编辑。
可见性控制
将Revit模型链接到其他Revit项目中时，可在项目中控制整体可见性。例如，链接模型时，关闭“共享标高和轴网”工作集的可见性通常是很方便的。这样，您不必在每个视图中分别关闭标高和轴网。
可以将显示模式指定给工作集，以便可以在模型中直观地标识和区分它们。
检出工作集以防止更改某些图元
在基于文件的工作共享项目中，如果需要防止某些模型图元(例如建筑轴网或链接文件)被意外修改，检出工作集有时可能会很有用。在这种情况下，BIM管理员或团队领导可以将不应随便编辑或重新定位的项目图元所属的工作集检出。
避免重叠
通过创建功能不重叠的工作集来避免工作集相互影响。
项目大小
项目大小可能影响到为组启用工作共享的方式。通常，一起编辑的图元应处于一个工作集中。不需要为建筑的每个楼层都创建一个工作集。
但是，在多层结构中，可能需要为仅在一层显示的一组建筑图元(如锅炉或出租房室内布景)创建一个工作集。
如果项目的楼板太大，以至于不适合放置在图纸上，因此需要将其进行拆分，则可能要考虑为建筑的每侧都创建一个工作集。
工作组成员角色
通常，设计者以工作组形式协同工作，每个人都被指定特定的功能任务。每位团队成员均拥有某个特定的设计部分(例如，室内、室外、场地、HVAC、电气或卫浴)的控制权。项目的工作集结构可反映任务的细分，您可相应对工作集进行命名。
工作集和样板
工作集不能包含在项目样板中。
默认的工作集可见性
如果默认情况下某些工作集不可见，则可提高Revit的性能。此可见性控制可节省绘制项目的其他视图所需的时间。
要确定可见性需求，请确定工作集中的图元在项目中显示的频率。按照此准则，可以默认显示一个外部工作集，而隐藏特定的家具工作集。
在多规程工作流中显示工作集
在创建新工作集时，请选中“在所有视图中默认可见”选项。如果清除此选项，工作集在多规程工作流中将不可见并出现问题，而功能可见性在此类工作流中至关重要。
组和族
组和族拥有一个类型工作集和一个实例工作集，这些工作集可以是不同的工作集。
组内所有图元都在该组实例的工作集之中。要进行组编辑，请将组类型工作集设置为可编辑状态或借用组类型。要修改某个组内的图元，请将组实例工作集设置为可编辑状态。要确定这些图元所在的工作集，请选择图元，然后在“属性”选项板上检查“工作集”属性。如果使用图元借用来检出某个组实例，Revit将自动借用该组中的所有图元。
Revit2019有什么新功能？如何确定活动选项？
功能1-多显示器支持和选项卡式视图
通过使用可停靠、平铺和在多个显示器上查看的选项卡式文档组织和排列视图，改善工作空间
功能2-三维视图中显示标高
使用在三维视图中显示标高的选项，了解和操纵项目中的重要基准高度
功能4-未裁剪透视图
使用全屏未裁剪透视图开展工作。使用导航命令（如缩放、平移和动态观察）在视图中自由移动
功能5-双填充图案
在裁剪或曲面中应用前景和背景填充图案来传达设计意图
功能6-自定义钢结构连接
通过使用专用工具创建自己的钢结构连接来进行更为详细的钢结构建模
功能7-钢结构工程文档
为结构钢创建准确的工程文档，包括详细的钢结构连接
功能10-预制大梁楼板自动化
执行分段；根据预定义规则添加钢筋；生成施工图；并运行凸轮表导出
功能11-复杂的管道网络
改进复杂网络的压降分析，支持循环系统的一级/二级分离
功能12-并联泵分析
如果下拉列表显示“主模型”，说明当前没有编辑设计选项。
Revit如何建标高？基于REVIT的建模过程演示——标高、轴网
文章来源：BIM学习资源库
标高和轴网是建模中重要的定位信息，是建模的工作基础与前提条件。
在Revit建模时，应遵循“由整体到局部”的原则，从整体出发，逐步细化。
图文演示
一、创建和编辑标高
1、启用Revit→“新建”→“项目”，样板文件为“项目模板”；
2、单击“管理”选项卡→项目单位→“长度”为mm，面积为㎡；
3、项目浏览器→“立面”视图→绘制标高。
4、移动鼠标指针至标高2位置，单击标高值，进入标高值文本编辑状态。
5、轴网可以用过拾取线命令绘制，可以通过拾取模型线，符号线等。
6、标高名称可以改变,楼层平面名称也随之变。要修改标高头需要使用公制标高头的族样板文。
7、单击
按钮，在菜单中选择“保存”选项，指定保存位置并命名，将项目保存为.rvt格式的文件。
提示：
先标高后轴网，标高在立面绘制，轴网在平面绘制；
使用修改工具前必须切换至“修改”模式；
修改楼层平面名称可以选择同步修改标高名称；
标高由标高头和标高线形成的两个部分组成；
要修改标高的标头需要使用公制标高标头；
Revit将捕捉已有标高端点并显示端点对齐蓝色虚线。
二、创建和编辑轴网
1、新建一个项目文件，切换至标高1结构平面视图；
2、单击“建筑”→“基准”→“轴网”工具，进入轴网绘制状态；
3、移动鼠标指针单击作为轴线起点，并自动为该轴线编号为1。
4、确认Revit处于放置轴网状态。移动鼠标指针到轴线起点右侧任意位置，Revit将自动捕捉轴线的起点，给出对齐捕捉参考线，并显示临时尺寸标注。
5、“注释”→“尺寸标注”→“对齐”命令可以对轴网标注尺寸。
6、尺寸标注可以根据要求对标注进行锁定，当尺寸标注应用了“锁定对象”命令后，尺寸线将无法通过尺寸标注值修改。
7、对修改永久尺寸标注的数值,先选参照然后输入要修改的尺寸,即单击要修改的尺寸界线然后输入要修改的值；
8、尺寸界线的备用标注属性→编辑类型→备用单位；适用于需要标注时对同一对象进行两种单位标注。
提示：
当绘制的轴线沿垂直方向时，Revit会自动捕捉垂直方向;
轴网显示2D是延伸或缩短只对当前层有效，当显示3D时才对整个项目有效。2D状态下轴网端点显示为实心圆，3D状态下状态下轴网端点显示为空心圆;
可以配合键盘选择图元，Alt加选，Shift减选，Tab切换选择。
三、参照平面
1、在Revit中除使用标高、轴网对象进行项目定位外，还提供“参照平面”工具用于局部定位。
2、参照平面的创建方式与标高轴网类似。不同的是，它可以在立面视图/结构视图，以及剖面视图中创建参照平面。
3、当视图中的参照平面数量较多时，可以在参照平面属性面板中通过修改“名称”参数，为参照平面命名，以方便在其他视图中找到指定参照平面。
4、可通过“建筑”选项卡→“工作平面”面板→“设置”来设置所绘制的参照平面作为绘制工作平面。
Revit怎么画横管？Revit管道模型中的一些小tips
文章来源：花王股份中维国际
NO.1
因为处于revit1.0时段，所用到的命令不多，主要为建立相应机械模板—链接revit/cad图—传递订制好的视图样板、过滤器、管道类型→画横管、立管→在剖面图上调整管道高度→在平面或剖面图上添加管道附件、阀门、设施设备，并链接各设施设备。其中在画横管时遇到一些小阻力：管道系统主要分为给水和排水。
原因
其实在revit里，这两种管道最大的区别的就是给水是有压水，没有坡度，排水是重力水，横管要考虑坡度。当排水在建筑功能转换时要汇合后一起排出，如图：
但是在作图过程中发现不同的管道是无法通过三通、四通连接的。后来顿悟，管件都是标准横平竖直的标准件，不可能接有坡度的管子。因此，管件周围的管道坡道调为零再接管，并要精确计算不同方向管道的标高，保证都能顺利接上同一管件。
NO.2
其次，设置管道类型模板是作图开始最基本的步骤，并且制定一次以后能在项目之间传递，省了不少功夫。首先要在项目浏览器/族/管道系统中复制不同类别的管道，并按作图习惯改名称并编辑好其颜色，以示区分。
画管道时首先在属性/管道系统中编辑类型，复制修改名称后，编辑其管段尺寸及材质。在作图时选好管道类型和系统类型即可：
如何在Revit中绘制多平面钢筋？
Revit软件作为目前的必要应用工具，能够广泛应用于各种绘图设计，那么如何在Revit中绘制多平面钢筋？
使用常用的绘制工具来定义弯曲成两个平面的钢筋形状。绘制多平面钢筋的方式与绘制单平面钢筋一样。单击“结构”选项卡“钢筋”面板(钢筋)。
单击“修改 | 放置钢筋”选项卡“放置方向”(或“放置透视”)面板(绘制钢筋)。
在提示下，选择将设置为钢筋主体的图元。
使用绘制工具绘制钢筋形状。
单击“修改 | 创建钢筋草图”选项卡“钢筋”面板(多平面)。 将复制形状，然后通过钢筋上的一个连接件线段附着到原始的形状。 在三维视图中查看效果最佳。
有三个复选框可供进一步编辑多平面钢筋形状。 将光标悬停在每个复选框可查看是何种工具。
有三个复选框可供进一步编辑多平面钢筋形状线段。 将光标悬停在每个复选框可查看它所表示的是哪个线段工具。 如下所述选择它们以激活。
禁用/启用第一个连接件线段。切换连接件线段的位置。启用时，将使用第一个线段。 禁用时，则使用第二个线段。
禁用/启用第二个连接件线段。切换连接件线段的位置。 启用时，将使用第二个线段。 禁用时，则使用第一个线段。
禁用形状线段的副本。删除复制的形状，但在该位置留下连接件线段。
对源形状草图所做的更改将被镜像至复制的形状，并且可以添加弯钩。 完成绘制后，单击“修改 | 创建钢筋草图”选项卡“模式”面板(完成编辑模式)，以接受草图并放置新形状。使用钢筋造型操纵柄对钢筋的位置和形状进行精细调整。 您可能需要调整钢筋可见性设置才能正确看到它。
Revit注释标记族没法旋转怎么解决
Revit软件作为目前主流的BIM软件之一，是学习者和建筑技术人员必须应用的软件，那么当Revit注释标记族没法旋转怎么办
注释标记族默认是水平或垂直放置的，但是根据项目的实际情况可能需要放置成与构件一致的方向，或者其他的一个显示角度，这个角度我们怎么来控制呢?
首先放置好的注释族是没法使用旋转命令进行旋转的，要旋转方向需要按照以下操作进行：
3、如果还是不能修改到合适的位置，那就再次进入到族编辑环境中，直接将标签进行旋转，旋转至合适的角度再载入到项目中来即可。
revit里如何创建详图平面？在revit中如何参照AutoCAD中的平面详图？
1）在RevitArchitecture中，除可以直接使用详图索引工具根据模型生成索引详图外，还可以在详图中引入已有AutoCAD中绘制的详图大样。
2）在使用详图索引工具时，在类型选择器选择详图索引的类型，设置将要生成详图索引的比例，勾选选项栏中“参照其它视图”，在其后的下拉列表中选择“新绘图视图”选项，如图1在视图中绘制要索引的详图索引范围，RevitArchitecture会生成空白详图索引视图。
【注意】绘制索引轮廓前勾选参照其他视图。
图1
3）切换至详图索引视图，点击菜单“文件—导入/链接—CAD格式”，弹出“导入/链接CAD格式”对话框，如图2，找到需要导入的AutoCAD绘制的DWG大样图纸，设置导入单位及放置位置，点击“确定”按钮，即可将DWG格式导入至详图索引视图中如图3；
图2
图3
4）使用导入DWG格式生成的详图视图，与详图索引视图的模型不再关联，无论如何修改详图索引的位置，导入的DWG文件都不会自动修正，除非重新导入对应的详图索引文件。
BIM建模步骤：建筑工程BIM建模入门级教程：异型空间网架的方法
关于Revit中使用体量创建异型空间网架的方法
首先新建概念体量，将垂直工作面往左右分别复制一个或多个(根据自己需要创建的模型来定)
通过设置不同的工作平面，然后在三个平面上分别用样条曲线分别绘制出自己想要的一个形状，然后选中三条曲线，创建实心形状，如下
也可以通过‘透视’来再次修改形状，如下
接下来可以来分割网架，可以对网格的形状及距离进行修改
接着绘制嵌板模型，通过绘制嵌板样式来达到一个自己想要的形状;
首先新建一个基于公制幕墙嵌板填充图案，打开后，把底部网格的距离设置成网架分割的距离，如下
接着绘制一个网格嵌板，如下
关于网架嵌板创建步骤如下
第一步，绘制最底部圆柱：在参照线两端中点画两个参照点，再用参照线使其连接(记住设置好工作平面)然后在随意一端参照点绘制一个垂直的圆形模型线，选中圆与参照线，创建实心形状;
第二步，在四个四个自适应点上方绘制同样位置的四个参照点，用参照线使其连接，绘制圆形实心形状，然后在底部参照线的中点绘制一个参照点，用参照线使其与上方四个参照点连接然后同上一样绘制圆模型线，选中，创建实心形状;
(可以自行设置下参数化标签来控制圆柱大小)
第三步，选中最上方四条参照线，创建面状实心形状;
第四步，选中底部中间的参照点，绘制实心圆球形状;
根据需求来更改添加材质，这样完成网架的嵌板的创建;载入到网架体量中，在属性栏中找到嵌板，更改，这样一个异性网架就完成了。
如何来使Revit链接文件与模型组互转？
最近，有些朋友咨询问到如何来使Revit链接文件与模型组互转？相信大家都知道在revit中进行多专业模型合并时，我们常常会用到链接文件和模型组功能来实现这类需求，但两种方式有各自的优缺点，幸好revit提供了比较方便的转换方法，让我们来看一下具体的操作方法和需要注意的事项。
1.链接文件转换模型组：
这里的绑定链接其实就是将链接文件转化为模型组的过程。转换过程中软件会询问是否需要导入链接文件中的详图、标高和轴网，这个可以根据我们实际需要选择，一般都不需要导入
点击确定以后，链接文件就非常方便的转换为组文件了
注意：虽然我们还会用到直接将模型文件“作为组载入”的方式合并模型，但需要手动点选对齐模型位置，并且在对应标高的平面视图中创建，否则后期调整非常麻烦，因此我们还是较为推荐新人将链接文件转换为组的方式来做模型合并。
2.模型组转换链接文件：
替换为新的项目文件：把组模型保存为一个新的链接文件
Revit会提示2个选项
替换为现有项目文件：用已经存在的文件替换组模型
如果是第一次转换的话我们选择第一个
如果是其他同事修改了链接模型，我们可以选择第二个来更新替换
保存为对应的revit项目文件即可
其实链接文件和模型组转换的功能本身操作并不复杂，但有时候我们可能会忽略了这些功能的实用价值，在追求性能和可编辑性的平衡之间的利弊时，合理去根据实际情况来灵活转换使用才是最佳选择。
Revit如何移动？Revit中基于工作平面构件的移动问题
1.在族中绘制一个拉伸构件，其工作平面为1的参照平面。
2.选择构件进行移动，取消勾选”约束”、”分开”,此时构件只能水平移动，不能上下移动。
3.选择构件-取消关联。
4.移动时勾选“分开”，或按住Ctrl键就可以随便移动了。
培训网校课程目录
零基础培训教程
项目实战训练营
Revit中批量创建饰面材质，这种方法学起来
1.技术应用背景
利用Revit对室内饰面的铺贴进行预排布的方法很多，零件命令是较为便捷的一种操作方法，将要模拟铺贴的图元构件拆分为单个零件，创建每一个块材图元的材质信息，这样就可以在明细表中精确提取出不同规格、不同材质的材料用量。
创建材质常用的方法是加选命令，逐个选择要创建饰面材质的块材图元，修改零件属性栏中原始材质分类信息。这种方法对于铺贴面积小、饰面材质型号少的模型比较实用，但对于铺贴工程面积大、饰面材质型号较多的大型工程，此种方法的效率较低。为了解决这一问题，本文将以某大厅为例，介绍一种利用Revit明细表的材质提取功能，批量筛选并创建不同类型饰面材质的操作方法。
2.方法介绍
2.1创建模型
Revit中创建大厅的建筑模型，地面饰面层利用建筑楼板创建，墙面饰面层利用叠层墙创建，吊顶下墙面木饰构件利用基于墙的公制常规模型族及内建模型进行创建。
大厅建筑模型
2.2饰面层分割
以墙饰面层分割为例，首先确定墙面饰面层的铺贴方案，将要模拟铺贴的饰面拆分为零件，墙饰面是采用叠层墙创建，利用Tab切换选择要拆分的饰面，然后将拆分为零件的饰面设置为当前工作平面。
按分缝要求对零件进行分割，并按类似的操作，按铺贴方案将大厅墙饰面层和楼板饰面层进行分割。
饰面分割效果局部
大厅饰面分割效果
2.3批量创建饰面块材质型号
利用明细表的材质提取功能将分割后的块材按型号进行筛选，在新建材质提取选项卡下选择组成部分，并在材质提取属性中选择原始族、材质名称、材质面积三个明细表字段，并生成材质类型明细表。
饰面块材材质类型明细表
设置明细表的排序方式设置为“按面积”并进行升序排列，取消勾选逐项列举每个实例，调整后明细表按饰面块材的不同类型显示，选中明细表中某一类型饰面块材则模型中相对应的饰面块材类型同时被选中。
明细表与模型图元对应关联
明细表过滤器中设置块材材质类型相对应的参数，选择要创建材质型号的饰面块材类型。以墙饰面块材的材质创建为例，过滤器条件设置为”原族“等于”基本墙”、“材质面积”大于或等于0.08㎡及“小于或等于”0.09㎡。
过滤器设置
在筛选生成的明细表中，选择需要创建材质的饰面块材类型，在模型的属性栏中取消勾选通过原始分类选项，并在材质选项栏中选择要添加的材质。
修改前的模型与材质明细表
块材的材质赋予
添加好材质后，材质信息自动关联到材料明细统计表中。材质创建完成后的饰面效果及材料明细统计变动情况。
修改后的模型与材质明细表
2.4批量创建饰面块材质型号
新建饰面块材材料用量统计明细表，明细表中选择原始族、材质名称、材质面积、合计等字段。并在明细表排序/成组方式选项栏下，将排序方式选择为材质名称，同时取消勾选逐项列举每个实例，生成明细表。
块材材料用量统计明细表局部
3方法总结
利用明细表的材质提取功能，将分割后的块材型号类型从模型中筛分出来，然后在明细表过滤器中设置不同材质型号的块材所对应的参数，精确选中要创建材质型号的块材类型，这样就可以批量化创建块材材质型号，基于创建块材材质型号后的模型，可以精确统计块材的材料用量明细。相较于常规的手动选择，本操作方法可以批量选取，不易造成遗漏，可以极大的提高模型创建的质量以及材料用量统计的准确程度。
Revit二次开发——怎样建变直径螺旋箍筋
变截面螺旋箍筋是一条空间曲线，在Revit当中，空间曲线可以通过CurveByPoints来建立空间可见的螺旋曲线，也可以通过HermiteSpline在后台来建立空间曲线。

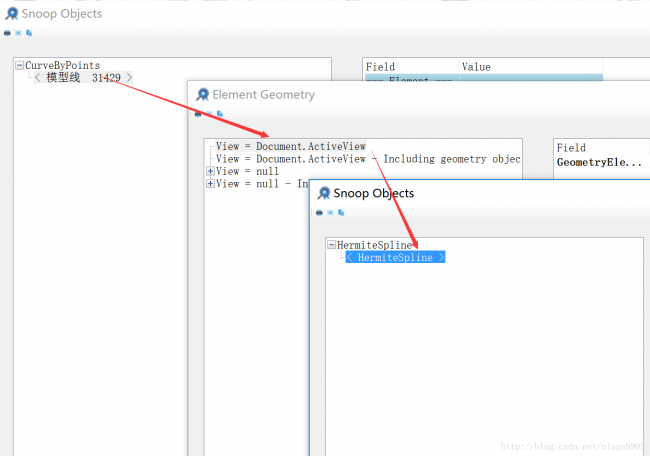

其实通过LookUp，就可以看到，其实CurveByPoints就是HermiteSpline曲线。
所以把这点搞清楚了就简单了，接下来就来建立一条空间变截面螺旋曲线。
这里为了方便，直接用Dynamo来建螺旋箍筋的线。
其中最新的Dynamo版本有变化，一是这里需要用到Dynamo里的Core模块，然后才能用上sin,cos等这些三角函数。另外sin里用的是度数，不是用的pi，所以先把pi定义为180度即可。
然后把族导入项目中，用插件转换成变直径的螺旋箍筋即可。
Revit模型怎么绑定链接？链接Revit，让BIM协作成为可能
文章来源：欧特克BIM俱乐部
链接模型
可以链接各个模型，以便在处理大型项目时更方便地管理各个部分，或者提高性能。
工作流：明细表中的链接模型
要在明细表中包含链接模型的数据，请执行下列操作：
1.允许链接模型的图元包含在明细表中。
2.指定将在明细表中可见的链接模型。
3.（可选）在明细表中包括链接模型的项目参数或面积方案。
链接模型的可见性
控制主体模型中链接模型和嵌套链接模型的可见性。
可以控制以下选项：
在整个主体模型中是否显示链接模型和嵌套模型
在主体模型的特定视图中是否显示链接模型和嵌套模型
在视图中显示链接模型和嵌套模型时所用的图形
标记链接模型中的图元
当标记主体模型(C)视图中的图元时，还可以标记链接模型(B)和嵌套模型(A)中的图元。
使用标记或全部标记工具可以标记链接图元，同时还可以标记主体模型中的图元。
链接模型实例属性
若要查看链接模型中图元的属性，请将光标移动到链接模型中的图元上，然后按Tab键高亮显示该图元。属性将显示在“属性”选项板中。
链接模型中图元的属性是只读的。
链接模型类型属性
若要查看链接模型中图元的属性，请将光标移动到链接模型中的图元上，然后按Tab键高亮显示该图元。属性将显示在“属性”选项板中。
链接模型中图元的属性是只读的。
管理链接
如果项目中链接的源文件发生了变化，则在打开项目时Revit将自动更新该链接。
若要在不关闭当前项目的情况下更新链接，可以先卸载链接然后再重新载入。
要访问链接管理的工具，请单击“管理”选项卡→“管理项目”面板→（管理链接）。
培训网校课程目录
零基础培训教程
项目实战训练营
Revit族指什么？Revit软件中族的概念
Revit是在我国应用最为普遍的BIM软件之一，软件的开发相对比较完善。但建模构成方式与传统设计采用软件的方法和建模思想都有较大差异。Revit模型中没有“图层”和“块”的概念，取而代之的是一个新的概念——“族”，Revit模型由无数不同大小、不同类型的族所组成。
Revit族是某一类别中图元的类，是根据参数（属性）集的共用、使用上的相同和图形表示的相似来对图元进行分组。一个族中不同图元的部分或全部属性可能有不同的值，但属性的设置是相同的。Revit族是一个包含通用属性（称作参数）集和相关图形表示的图元组。属于一个族的不同图元的部分或全部参数可能有不同的值，但是参数（其名称与含义）的集合是相同的。Revit族中的这些变体称作族类型或类型。
“族”在Revit使用中是一个非常关键的概念，方便管理数据和修改建筑参数。族包含了大量建筑信息，这些信息可以根据设计师的意愿被定义为多种类型信息，每种类型信息都记录着建筑的参数变量，如：尺寸、形状、材质等。设计师并不需要学习复杂的编程知识便能在Revit中创建不同种类的族构件。通过创建族文件或编辑族，可在族中增加、修改参数，定义其中的长度、宽度、材质、底高度等信息，可以通过族编辑器创建建筑的门、窗、柱等建筑构件。
BIM模型的搭建过程其实是各种建筑构件的模拟拼装，Revit中的构件都是基于族的，每个族构件都可以被设立为包含不同参数信息的类型定义，定义其内部的长、宽、高、形状、材质等信息，以及参数之间的变量关系。
Revit平行管道怎么做？在Revit中平行管道应如何绘制？
在Revit中平行管道应如何绘制？
1）绘制最边缘的一根管道。
2）选择“平行管道”命令。

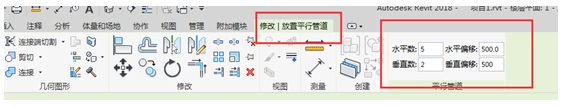

在“修改/放置平行管道”选项卡上我们可以对平行管道的水平数、垂直数以及水平偏移和垂直偏移做定义。

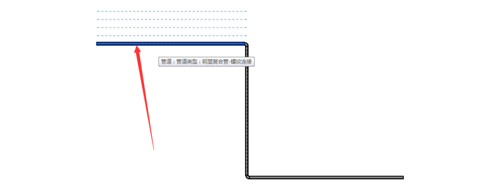

3）通过鼠标拾取已绘制的管道
可以结合键盘“Tab”键来进行整条管道的选择，移动鼠标可以选择向哪一个方向进行平行偏移。

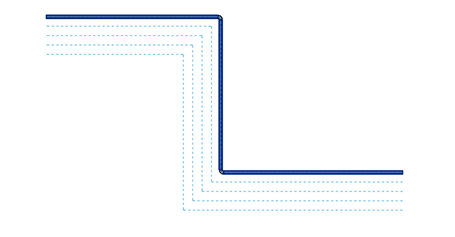

4）单击左键即可创建管道或管道链(包含弯头等管件)。
revit如何创建内建模型？REVIT内建模型如何单独保存出来！
“有小伙伴私信小编说revit中内建模型只能用一次，其他项目就用不了，感觉巨亏，今天小编为大家整理了一个导出内建模型方法！
大家一起来学习一下吧！！！
接下来我们就一起来操作一下吧！
在我们的日常工作中，绘制模型时经常会使用内建模型进行构件的制作，但是模型完成后我们想在其他项目中继续使用，这就需要我们将内建模型单独保存出来，载入到其他项目中，下边听小编娓娓道来：
1.首先我们打开一个项目文件，找到栏杆的内建模型。然后点击上方的创建组，输入名称：栏杆（我这里有应用内建模型的项目，就不再次创建内建模型了，小伙伴可以自己先创建内建模型哦）。
2.之后，我们导出栏杆模型，点击另存为，选择库，点击组。
3.在输入名称：栏杆(或使用与组名称相同),点击保存。
4.新建项目文件（打开想使用内建模型项目文件），在插入选项卡中点击作为组载入，选择刚才保存的栏杆文件，点击打开。
5.然后，我们在项目浏览器中点击组中模型，选择插入到项目中的组一，鼠标右键创建实例，在平面视图中选择位置，点击解组。
6.打开三维视图，查看栏杆文件，这样我们的内建模型文件就可以在其他项目中使用了。
免费Revit教学视频。
如何在Revit墙体上开圆形洞口？Revit中怎样为曲面异形墙体开洞口
来源丨益埃毕教育
在建模过程中往往会绘制一些预留孔洞，这类孔洞有时是不规则的图形，在一般的平面墙体上可以直接使用修改选项卡中“编辑轮廓”命令完成。如果是曲面墙体的话如何绘制不规则的孔洞呢？下面就一起学习一下。

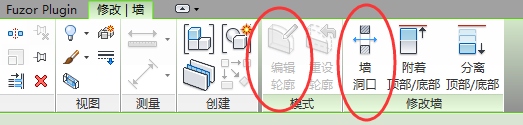

01、在新建项目中绘制一道半圆的曲面墙体，绘制完成后选择该面墙体，看到编辑轮廓是不可选的，但是墙洞口命令可以使用，而使用这个命令就可以绘制出规则的四边形孔洞了，如图所示。

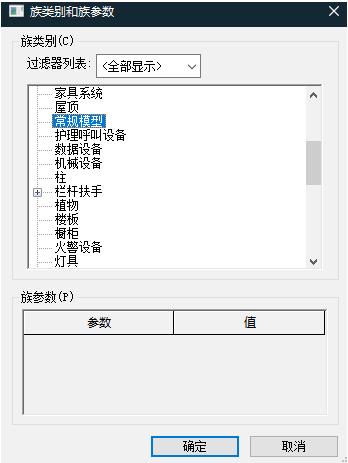

02、下面来学习一下非矩形孔洞如何绘制，借助内建模型中的常规模型拉伸一个空心模型，如图所示。

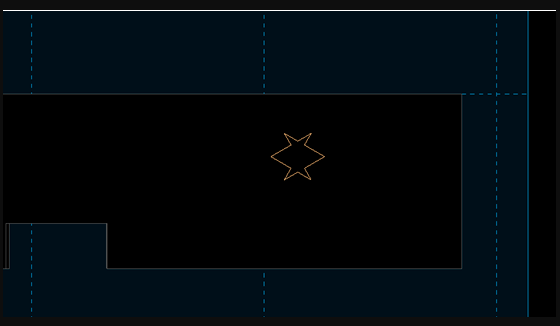

03、绘制一个参照平面后拾取工作平面，在工作平面上绘制符合要求的孔洞形状，然后手动拉伸或者设置拉伸的起点和终点，使拉伸的空心模型与墙体相交，如图所示。
04、拉伸完成后一定要用剪切命令使空心模型剪切一下墙体。
05、空心模型剪切后点击完成模型，最终效果如图所示。
意义：在建模过程中，常规构件不能完成的项目可以搭配族构件，尤其是搭配内建族使用，更加简便，更加符合实际，例如在楼板上创建水沟。
Revit中图元是什么？关于Revit中图元可见性层次替换
在使用Revit建模过程中，有些图元的部分构件要求在平面显示，在立面或三维视图不显示，或者在粗略模式不显示，精细模式显示，例如门族，门平面表达在平面视图显示，在立面、三维视图不显示，门开启方向在立面视图显示，在平面、三维视图则不显示，或者门的详细构造，例如门把手在平面视图“粗略”模式不显示，在“精细”模式显示，那么怎么控制呢？下面进行简单讲解。
1、在对族进行编辑的过程中，选中需要设置可见性/图形替换的图元，例如门构件的门把手，在“属性”面板中“图形”栏中，点击“可见性/图形替换”后的“编辑”命令，弹出“族图元可见性设置”对话框，如图所示。
2、“族图元可见性设置”对话框中，分为“视图专用显示”和“详细程度”。如若取消勾选“平面/天花板平面视图”、“前/后视图”、“左/右视图”和“当在平面/天花板平面视图中被剖切时（如果类别允许）”，则该构件在想对应的视图则不显示（其中“当在平面/天花板平面视图中被剖切时（如果类别允许）”表示允许被剖切的构件在平面/天花板平面视图被剖切时，可以控制其在剖面视图的显隐）。
3、在不取消勾选“视图专用显示”的情况下，如若取消勾选“粗略”、“中等”、“精细”，例如取消勾选“粗略”，该构件在项目中，“详细程度”为“粗略”模式，则不显示。
4、例如，将门的门把手在族编辑过程中，将“可见性/图形替换”下“详细程度”中“中等”取消勾选，如图所示。
5、编辑完成后，载入到项目中，例如三维视图中，将“详细程度”切换为“中等”，门把手则不显示；切换为“粗略”或者“精细”，门把手则显示，如图所示。
意义：学习上述文章，了解到在进行族编辑的过程中，通过对构件的“可见性/图形替换”进行设置，可以控制构件在项目中相对应视图的显隐，同时，如果遇到构件在项目中不显示的情况，除了查看项目中视图的可见性控制，还需要查看该构件族中的“可见性/图形替换”的设置。
Revit雨棚怎么做？如何在Revit中快速创建玻璃雨棚
如何在Revit中快速创建玻璃雨棚
1、选择”屋顶–迹线屋顶“绘制命令，在”属性”选项卡中选择“玻璃斜窗”，再绘画出所需玻璃雨棚的形状。
2、选中绘画的边界线，在“属性”选项卡中修改坡度。
Revit图纸是什么样？关于Revit图纸概述
图纸的某些部分
图纸的某些部分
将图纸添加到 Revit 项目中时，这些图纸会列在项目浏览器中的“图纸（all）”下。
图纸会列在项目浏览器中
图纸会列在项目浏览器中
将图形或明细表移到图纸上时，会显示视口。视口是放置到图纸上的图形或明细表的表示。
Revit数字开通集
一些建筑师使用卡通集来规划项目的文档要求。卡通集是您希望包含在施工图文档集中的图纸和要在每个图纸上显示的图形、明细表或其他信息的一个粗略平面。
通过创建卡通集，可以确保最终的施工图文档集包含所有需要的信息。还可以使用此方法确保施工图文档集满足您的组织所建立的标准。
尽管这些视图和图纸还没有显示完整的设计，但是它们提供了项目的总体结构。在项目视图中开发建筑模型时，明细表会相应地更新，且图纸会显示所需的信息。此技术简化了项目文档的处理过程。
创建反映企业标准或某个典型项目设置的数字卡通集时，可以使用项目创建项目样板。
Revit项目样板图纸
创建项目样板时，可以在样板中包含图纸。以一个空白项目文件开始，并创建每个项目都应包含的标准视图和标高。保留这些视图为空，但为它们指定标准名称。要创建施工图文档的标准集，请使用所需的标题栏创建图纸。使用所需的视口样板和视图标题类型，在图纸中添加视图。然后将空项目另存为一个项目样板。
使用该项目样板创建项目时，在项目浏览器中已创建并列出了所有视图和图纸。开始在项目视图中绘制建筑模型时，图纸上的视图会自动更新。此技术简化了项目文档的处理过程以及保持了组织标准。
Revit项目基点怎么移动？Revit中项目基点坐标设置教程
在Revit中如果进行项目基点的移动或者修改坐标的话，整个项目的其他所有图元都会跟着移动，如何只移动项目基点呢？步骤见下图：
1、项目基点默认一般都是不显示，首先在vv中把项目基点勾上，显示出来
2、选中项目基点，点击左上角的“修改点的裁剪状态”按钮，出现红色的斜杠即为正确
3、这时就可通过移动命令或者修改坐标来移动项目基点
4、移动之后，重新点击左上角的“修改点的裁剪状态”按钮，变为原始状态即可，这样就完成了项目基点的移动或者坐标设置。
Revit怎么赋予材质？Autodesk Revit中批量创建饰面材质的方法
文章来源：中天施工技术
1、技术应用背景
利用Revit对室内饰面的铺贴进行预排布的方法很多，零件命令是较为便捷的一种操作方法，将要模拟铺贴的图元构件拆分为单个零件，创建每一个块材图元的材质信息，这样就可以在明细表中精确提取出不同规格、不同材质的材料用量。
创建材质常用的方法是加选命令，逐个选择要创建饰面材质的块材图元，修改零件属性栏中原始材质分类信息。这种方法对于铺贴面积小、饰面材质型号少的模型比较实用，但对于铺贴工程面积大、饰面材质型号较多的大型工程，此种方法的效率较低。为了解决这一问题，本文将以某大厅为例，介绍一种利用Revit明细表的材质提取功能，批量筛选并创建不同类型饰面材质的操作方法。
2、方法介绍
2.1创建模型
Revit中创建大厅的建筑模型，地面饰面层利用建筑楼板创建，墙面饰面层利用叠层墙创建，吊顶下墙面木饰构件利用基于墙的公制常规模型族及内建模型进行创建。
▲大厅建筑模型
2.2饰面层分割
以墙饰面层分割为例，首先确定墙面饰面层的铺贴方案，将要模拟铺贴的饰面拆分为零件，墙饰面是采用叠层墙创建，利用Tab切换选择要拆分的饰面，然后将拆分为零件的饰面设置为当前工作平面。
按分缝要求对零件进行分割，并按类似的操作，按铺贴方案将大厅墙饰面层和楼板饰面层进行分割。
▲饰面分割效果局部
▲大厅饰面分割效果
2.3批量创建饰面块材质型号
利用明细表的材质提取功能将分割后的块材按型号进行筛选，在新建材质提取选项卡下选择组成部分，并在材质提取属性中选择原始族、材质名称、材质面积三个明细表字段，并生成材质类型明细表。
▲饰面块材材质类型明细表
设置明细表的排序方式设置为“按面积”并进行升序排列，取消勾选逐项列举每个实例，调整后明细表按饰面块材的不同类型显示，选中明细表中某一类型饰面块材则模型中相对应的饰面块材类型同时被选中。
▲明细表与模型图元对应关联
明细表过滤器中设置块材材质类型相对应的参数，选择要创建材质型号的饰面块材类型。以墙饰面块材的材质创建为例，过滤器条件设置为”原族“等于”基本墙”、“材质面积”大于或等于0.08㎡及“小于或等于”0.09㎡。
▲过滤器设置
在筛选生成的明细表中，选择需要创建材质的饰面块材类型，在模型的属性栏中取消勾选通过原始分类选项，并在材质选项栏中选择要添加的材质。
▲修改前的模型与材质明细表
▲块材的材质赋予
添加好材质后，材质信息自动关联到材料明细统计表中。材质创建完成后的饰面效果及材料明细统计变动情况。
▲修改后的模型与材质明细表
2.4批量创建饰面块材质型号
新建饰面块材材料用量统计明细表，明细表中选择原始族、材质名称、材质面积、合计等字段。并在明细表排序/成组方式选项栏下，将排序方式选择为材质名称，同时取消勾选逐项列举每个实例，生成明细表。
▲块材材料用量统计明细表局部
3、方法总结
利用明细表的材质提取功能，将分割后的块材型号类型从模型中筛分出来，然后在明细表过滤器中设置不同材质型号的块材所对应的参数，精确选中要创建材质型号的块材类型，这样就可以批量化创建块材材质型号，基于创建块材材质型号后的模型，可以精确统计块材的材料用量明细。相较于常规的手动选择，本操作方法可以批量选取，不易造成遗漏，可以极大的提高模型创建的质量以及材料用量统计的准确程度。
-END-
从零开始学Revit：了解Revit样板和创建项目浏览器
从无到有第一步，新建模型文件。很多人对选择哪个样板有着大大的问号。第一点原则就是按专业对应选择，其次，样板的区别仅仅在于其中默认的项目浏览器设置和预先载入族的区别，这些都可以通过后期调整、添加和修改。而一个BIM团队一般都会有自己的样板文件。
（图一）
下图是软件的功能分区，而我习惯将“项目浏览器”和“属性栏”左置，这个根据个人喜好调整，布局仅供参考。
（图二）
如果是自制项目样板，除了收集必要的族，第一步就是设置项目浏览器。不同的BIM团队、不同的专业都有不一样的设置，下图按照“视图”→“规程”→“子规程”三级分类，同样提供一个简单的思路，动手能力强者可以尝试调整。
（图三）
如何修改项目浏览器组织？
1.给视图创建项目参数“子规程”，参数类型为“文字”，参数分组类型为“图形”。
（图四）
2.调整项目浏览器组织，成组条件设置成“规程”和“子规程”，另外将排序方式改为“相关标高”。
（图五）
3.最后在视图属性栏的“规程”和“子规程”填入文字即可。
培训网校课程目录
零基础培训教程
项目实战训练营
Revit怎么出图？Revit出图控制因素
文章来源：BIM私塾
Revit出图有着自己的一整套出图方式，主要通过将预设好的“线宽”（用来制定各个比例下不同程度的线宽）、“线样式”（用来制定各种类型的线型）映射到项目中的各个族来控制各个族边线的粗细及线型。
而线型及线宽还受一下几个因素控制（按优先等级由弱到强排序）
1.对象样式：最低等级对图纸中构件的线宽与线型进行控制。
2.模型类别：较对象样式更高一级的线宽及线型控制，主要用来控制不同复杂程度图纸对系统线宽的设置，以实现相同比例不同复杂程度不同线宽的设定
3.过滤器：较模型类别等级更高一级，主要用来控制同一类别不同类型构件的线宽及线型
4.替换图元：较过滤器更高一级，主要用来替换某个或某为数不多的图元的线型及线宽。
5.管道系统/风管系统：较过滤器更高一级控制，主要用来对不同系统的线宽、线型及颜色的设定
6.导出设置：用以对各个类别构件进行分图层映射的手段，可修改颜色及线型无法修改线宽。
故由此需注意的是若是优先等级高的修改线型为细实线，则优先等级低的线型将被覆盖，例：当管道系统中生活给水设定线宽为细线，这无论在对象样式、模型类别、过滤器都无法将线宽设置为粗线。
这里值得一提的是，Revit及CAD虽然都是Autodesk公司出品，但在出图方面有着微妙的不同：CAD在模型中采用1:1绘制后以图幅比例缩小映射致布局，相反的Revit本身是1:1绘制但在视图显示确实以图幅比例显示（而非1:1显示）而类型标记确实以与图幅1:1的关系设置。
举一个简单的例子，在CAD中为了出图看清楚字体，会将3mm的字体放大100倍到300mm（假设比例1:100）然后在映射到布局时由于所有的图像缩小100，字体自然回归至3mm；而Revit只需将字体设置为3mm，无论比例如何变化都不会对其产生影响
故在出图前应先确定图纸尺寸以及图幅比例以确定注释时所需的字体大小，之后应根据图纸的复杂程度确定粗线宽度b，相应的修改“线宽”中的宽度，最后修改对象样式中各族的多对应的线宽及线型，建议依据优先等级以及其较特殊的情况依次修改以到达美观且清晰的出图。
如何利用Revit做墙顶不是水平而是倾斜的圆弧墙？
实际工程中经常会遇到顶部非水平的圆弧墙，，例如图所示的坡道圆弧墙体。
由于Revit的圆弧墙顶高度只能是平的，圆弧墙体也不支持轮廓编辑，所以，只能使用“内建模型”创建顶部非水平的圆弧墙。具体方法如下:
(5)使用空心形状剪切出顶部倾斜的圆弧墙，可创建- -个临时的拉伸块，利用拉伸块的侧面创建空心形状:
③调整空心形状，以完整剪切圆弧墙，删除临时拉伸块，如图所示。
(6)点选“”符号，完成得到如图所示的圆弧墙。
Revit文件格式有哪几种？图片不同格式与Revit不同文件格式
图片格式介绍
一张图片可以储存为多种格式，为什么有的几十KB，有的几百MB；有的静止不动，有的是好几个画面循环播放？今天就先来介绍一下常见的4种图片格式。
01、JPG
JPG全名是JPEG，是一种比较常见的图画格式。它的特点是压缩比高，生成文件体积小。
不过它的缺点也很明显，编辑和重新保存JPEG文件时，JPEG会混合原始图片数据的质量下降，而且这种下降是累积性的。打个比方，你在微信里面收到被转发很多次的JPG图片会发现图片比原图模糊许多，且泛绿色。
02、PNG
它压缩比高，生成文件体积小。其设计目的是试图替代GIF和TIFF文件格式，同时增加一些GIF文件格式所不具备的特性。（GIF和TIFF后文会提到。）
所以PNG结合了二者优点，能够支持压缩不失真、透明背景、渐变图像的制作要求，现在广泛应用于PS软件以及互联网之中。
03、GIF
很多人以为GIF指的就是动图，其实GIF不仅有动画GIF，还有静态GIF。GIF的特点是体积小、成像相对清晰，支持透明背景图像，适用于多种操作系统。
动态GIF的原理是将多幅图像保存为一个图像文件，从而形成动画，比如你微信里那些动态表情包
04、TIFF
TIFF翻译过来就是标签图像文件格式，是一种灵活的位图格式，主要用来存储包括照片和艺术图在内的图像。用Photoshop编辑的TIFF文件可以保存路径和图层，体积比之前提到的格式都要大。
不仅做设计的同学跟它熟，程序猿GG也经常和它打交道，因为它的拓展性支持Mac跟Windows系统交叉使用。
Revit文件格式
01、项目文件
顾名思义，就是目前你创建模型所保存的文件。文件后缀名为.rvt
02、族文件
族其实就是构件，说白了就是一把椅子，一根梁等等。一个建筑有梁，板，柱，墙，管道，家具等，我们可以把他们都叫做族，这么多族组合在一起就是一个项目。就像积木一样，每一块就是一个族，组合起来就是一个项目。文件后缀名为.rfa
03、项目样板文件
项目样板就是预先载入了一些族，预先进行了一些设置的模板。预设的东西越多，你做项目就越流畅相应的样板文件也会越大。文件后缀名为.rte
04、概念体量文件
概念体量文件本质上也是族文件，在建模当中我们使用的相对较少，它适用于复杂的自由形体创建。后缀名为.rfa
Revit坡道绘制教程：在revit中如何使用楼板创建坡道？
文章来源：柏慕进业
第一种是听过添加子图元的点来创建，方法如下，

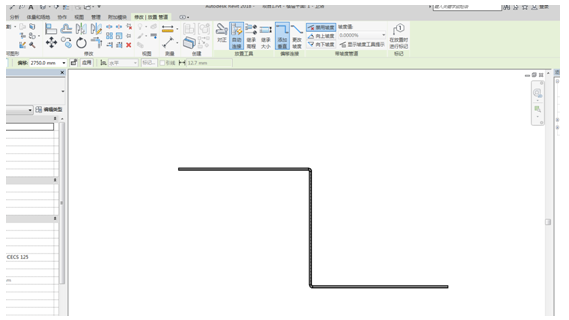

首先绘制设计所需的楼板尺寸，完成之后点击楼板，形状编辑中添加点如图1；
图1
对楼板正确的位置进行点的添加并输入数据，这个数据在这里指高程，也就是将此处的位置抬高，以便形成坡度如图2；
图2
两个点都要添加为一样的位置，或者点击两点之间的线段，输入一个数据也可以如图3；
图3
第二种，同方法一类似，用到了添加分割线的命令，此方法是直接在楼板上绘制要分割的线段，以此来表示坡道如图4；
图4
用此命令，直接可在楼板上绘制分割线如图5；
图5
同样的，也要输入相对的高程，用来表示坡度，形成坡道如图6；
图6
完成之后，对建好的坡道进行编辑，勾选可变选项，坡道会变成实心的，如图7；否则是空心的如图8。
图7
图8
培训网校课程目录
零基础培训教程
项目实战训练营
Revit中图元不可见的情况有几种？分别怎么去解决？
文章来源：垒知科技集团
文/赵子悦
我们在使用Revit建模的过程中，有时候会出现图元在本视图当中不可见的情况。那么当图元不可见的时候，应该怎么处理？下面我们为大家介绍具体原因及解决方法。
一、由于可见性图形设置导致某一类别的图元不可见
可见性图形设置中，我们对每个类别的构建都可以进行显示设置，如可见性、透明度等。在建模过程中，可能由于一些误操作或者样板文件的设置等原因，没有将模型类别的可见性打开，就会导致本视图中不显示该类别的构建。
此时，输入快捷键VV就可以打开可见性视图页面，检查构建类别是否勾选。
需要注意的是，这种方法是按照类别来进行图元的显示设置。但在对模型类别进行显示设置的时候，有时会出现所有的构建类型都为灰色且不可选择、修改。
这种情况是由于视图样板的限制造成，我们只需在属性栏里找到视图样板，将其设置为“无”，即可对模型类别进行设置。
二、过滤器设置造成的图元不可见
过滤器同样在可见性图形窗口内，但和模型类别设置有所不同，模型类别是对整个类别去进行显示设置，而对于过滤器来说，可以对特定的某个图元进行可见性的设置，也可以对特定的某个图元添加填充图案，线条和透明度的颜色方案，其显示方式只对自身设置的规则所包含的图元有效。
三、规程的设置导致的图元不可见
当所建立的图元和属性栏内所设置的规程不一致时，规程外的图元就会显示为半色调。例如一面建筑墙体，在规程为机械的视图中，会呈现半色调显示，我们将规程调整为协调，即可显示全部图元。
四、阶段化分类导致的图元不可见
在Revit中，每一个创建的图元都有其所属的阶段。例如，选中一根桥架，在其属性栏中可以看到，此桥架所属阶段为新构造。
这时，如果视图显示设置了阶段化显示，并且所属阶段不是新构造，那么该桥架就不会在此视图显示。
如果不需要做阶段化，最好是将阶段过滤器设置为无，这样就可以显示所有阶段的模型。
五、当前视图详细程度的设置导致的图元不可见
我们都知道，Revit中每个视口都有一个详细程度的设置。有些族只能在特定的详细程度下才能显示。
以上图为例，此族类型只会在详细程度为中等和精细的视口中显示，详细程度为粗略的视口则不会显示。
六、永久性隐藏导致的图元不可见
在建模过程中，如果不小心将图元永久性隐藏了，那么在此视口内就无法看见该图元。这种情况下，我们点击下方功能栏上的显示隐藏图元，即可看见被隐藏的图元，但隐藏图元都是被特殊显示的。
我们选中被隐藏的图元，然后点击右上角的取消隐藏图元即可将其在视口内显示出来，然后再次点击显示隐藏图元按钮，回到正常视图。
七、裁剪视图导致的图元不可见
正常状态下，视图内会显示所有的图元。但当选择了属性栏中的裁剪视图和裁剪区域可见后，会出现一个边框，只有在边框内的图元才会显示。当取消勾选裁剪区域可见后，裁剪视图依然有效，但边框的范围不再显示。所以我们在使用裁剪视图的时候，一般情况下都会同时勾选裁剪区域可见。
需要注意的是，在三维视图内还有一个功能叫剖面框，此功能与裁剪视图类似，但稍有不同，且仅在三维视图内才具有。在勾选了剖面框后，会显示一个三维边框，只有在边框内的图元才会显示。与裁剪视图所不同的是，在三维视口内，剖面框的边框在旋转视角的时候与图元的相对位置不会发生改变。而裁剪视图的边框在旋转视角时会与图元发生相对位置的变化，导致原本在边框内显示的图元移动到边框外，从而无法显示。所以我们在三维视图下一般都采用剖面框。
八、视图范围的设置导致的图元不可见
视图范围的设置只在平面视图内存在，三维视图内是没有视图范围设置的。在平面视图内建模时经常会因图元超出视图范围导致图元不可见。这时候，我们在属性栏中找到视图范围功能，点击编辑。
一般情况下，顶部的默认高度为2300，底部和视图深度默认为0，剖切面高度默认为1200。这种情况下，只有在0-2300高度范围内的图元才会被正常显示，超过此范围的图元将被隐藏，我们可以根据自己的需要对视图范围进行调整，来显示自己想看见的图元，这个功能可以很好的辅助我们进行不同楼层的建模。
需要注意的是，门窗必须要被剖切面的高度“切”过，才会完整显示在平面视图中。
九、由基线原因导致的图元不可见
基线的功能设置同样也只在平面视图中存在，基线的范围设置不对，就会导致本视图内的一些图元呈半色调状态，且不可选中，这时只需在属性栏内找到基线，将其范围设置成无，即可正常显示图元。
以上就是本次关于Revit中图元不可见的原因及解决方法的分享，希望能对大家有所帮助，提高建模效率。
revit厚度可变怎么做？Revit中如何快速为不同尺寸管道设置保温厚度
来源丨益埃毕教育
管道保温层的厚度与管道材质、系统及尺寸相关，不同属性管道其保温层厚度不同。
1、首先忽略管径对保温层的影响，选中所有要加保温层管道、管件及附件，在“修改-管道”利用“添加隔热层”代替保温层，并添加一致厚度的保温层，如图所示，统一设置保温层厚度为28mm。
2、创建管道明细表，使用“过滤器”筛选出有保温层的管道，如图所示。
3、利用“排序/成组”对明细表进行统计归类，如图所示。
4、根据筛选的优先级对管道进行筛选，取消勾选“逐项列举每个实例”，完成后明细表如图所示。
5、通过明细表选择任意一个尺寸的管道，并在模型中显示，然后在编辑保温层厚度，即可对不同管径管道快速设置保温层。
意义：Revit软件中包含有明细表命令，可以用来统计工程量，同时也可以通过明细表直接对模型一些属性进行修改。本文及通过明细表配合“在模型中高亮显示”命令对模型中的保温层进行快速修改。
-END-
Revit项目参数是什么？如何应用？
2.点击“项目参数”命令。
4.单击“添加”，出现“参数属性”窗口。
5.注意以下几点：①参数类型选择项目参数。②参数数据根据具体的项目要求和项目标准添加。③类别选择你要添加信息的类别。
6.选中项目中已经添加了项目参数的构建，在属性信息内就会出现相应的信息供编辑。
