revit墙体怎么连接?在Revit中墙体设置不允许连接的三种方法

image_print阅读模式

    文章来源:学天BIM学院

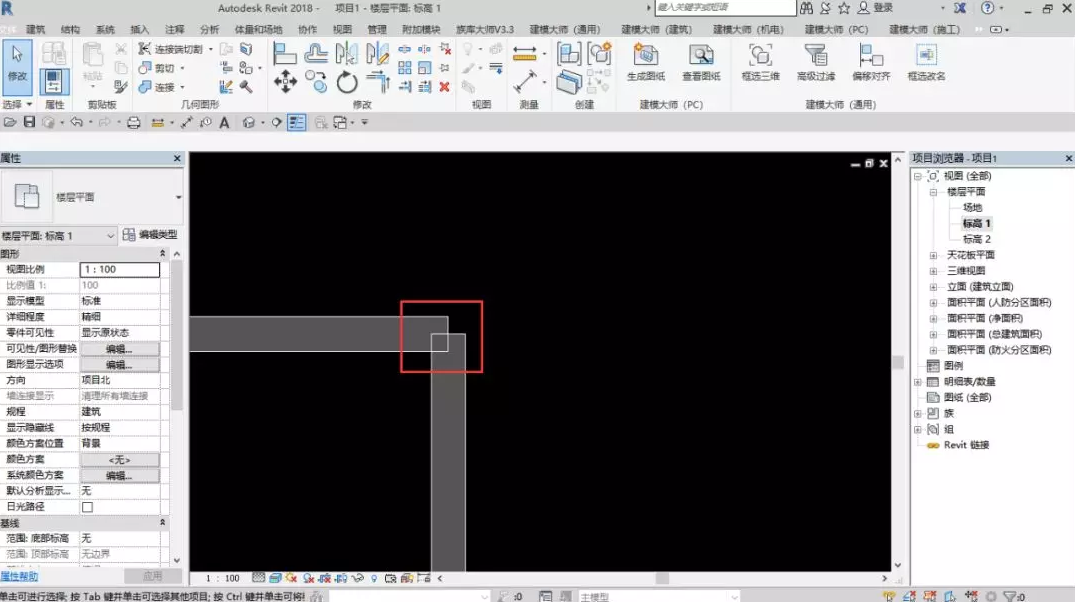

    我们在Revit中绘制墙体时,通常墙体会自动连接,如何解决这个问题呢?

    今天给大家分享几种常用更改墙体连接方式的方法。

    图文步骤详解

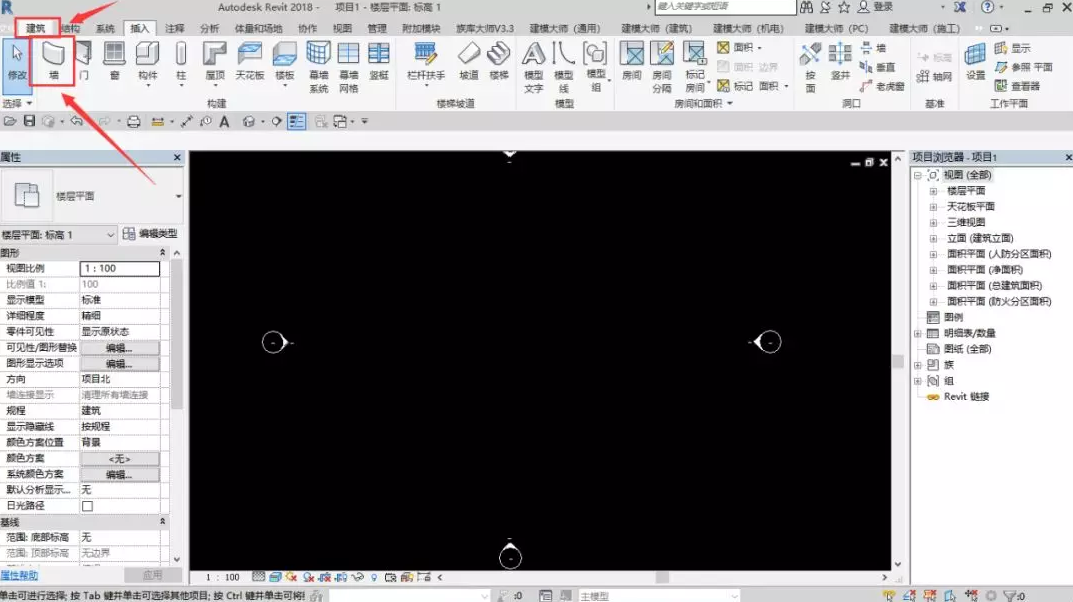

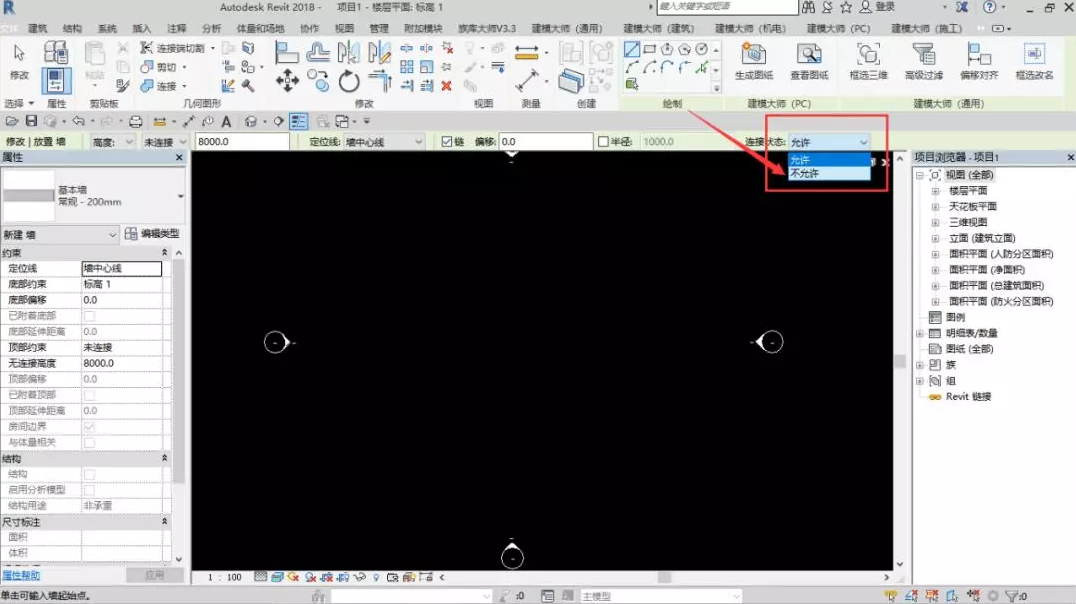

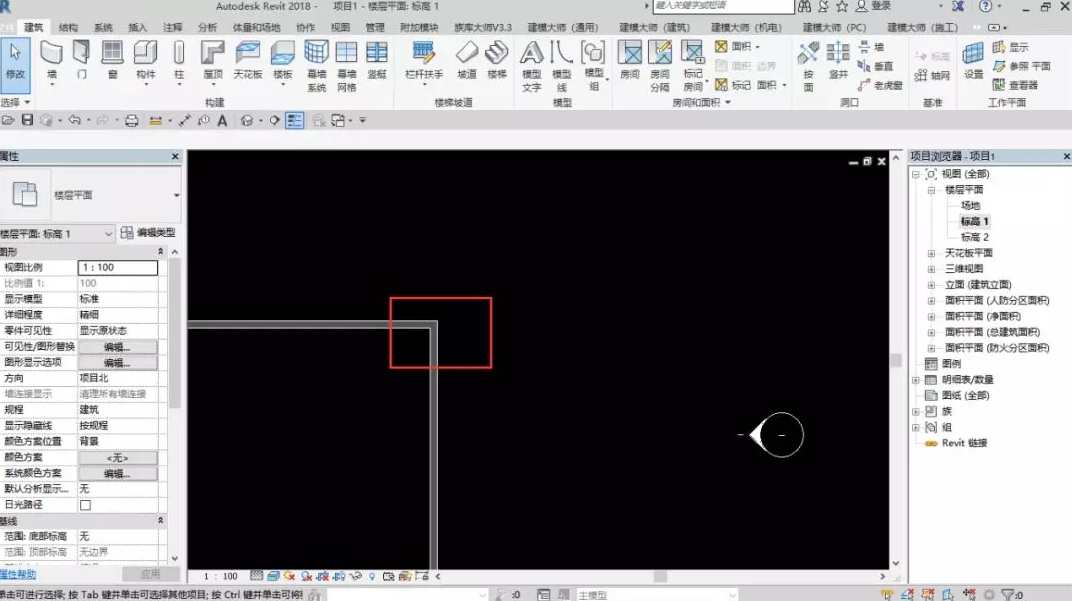

    1、点击建筑选项卡下墙命令,然后在选项栏里将连接方式改为不允许连接,再绘制墙体。

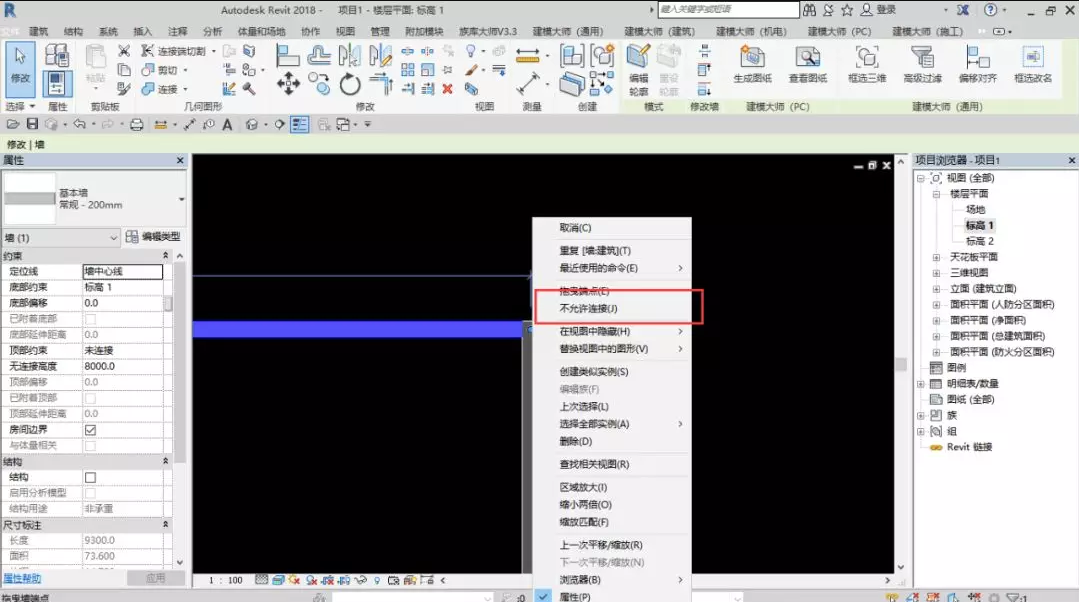

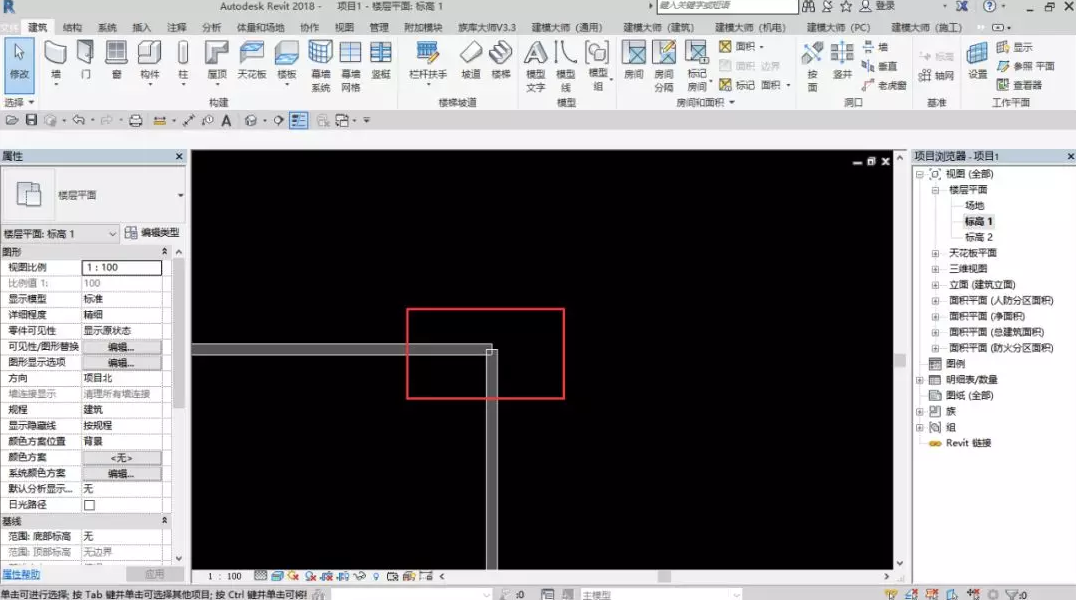

    2、如果之前没有修改连接方式就直接绘制了墙体,也有方法可以修改。选中绘制的墙体,右键点击端点,选择不允许连接。

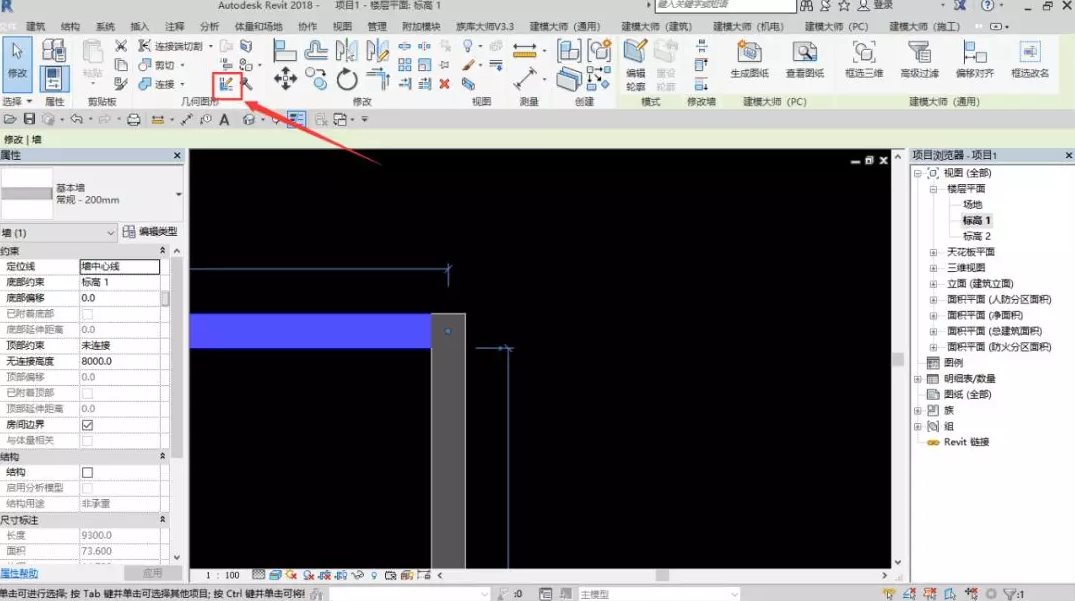

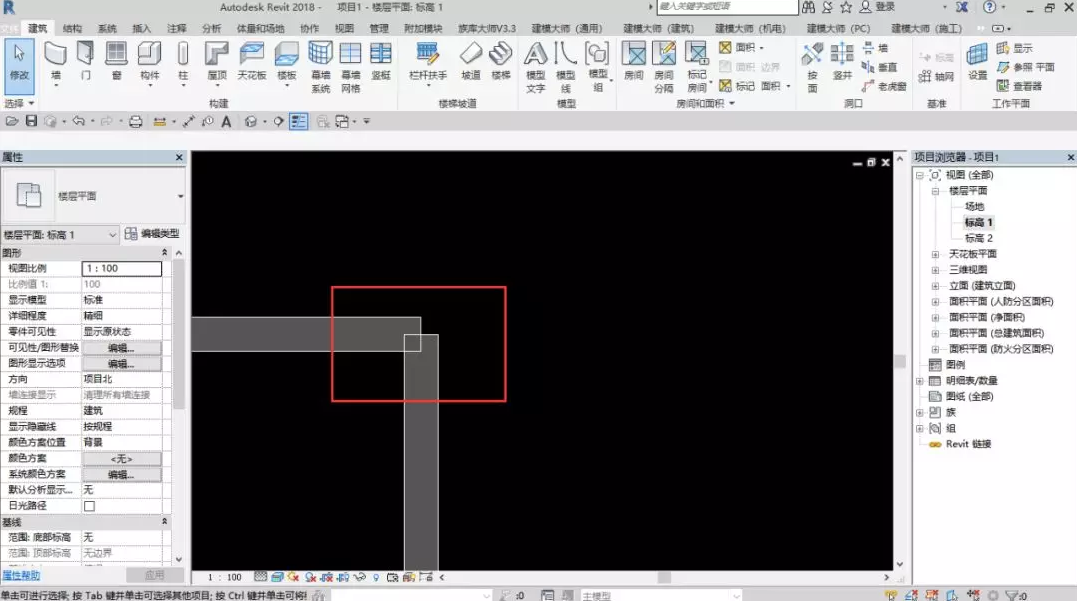

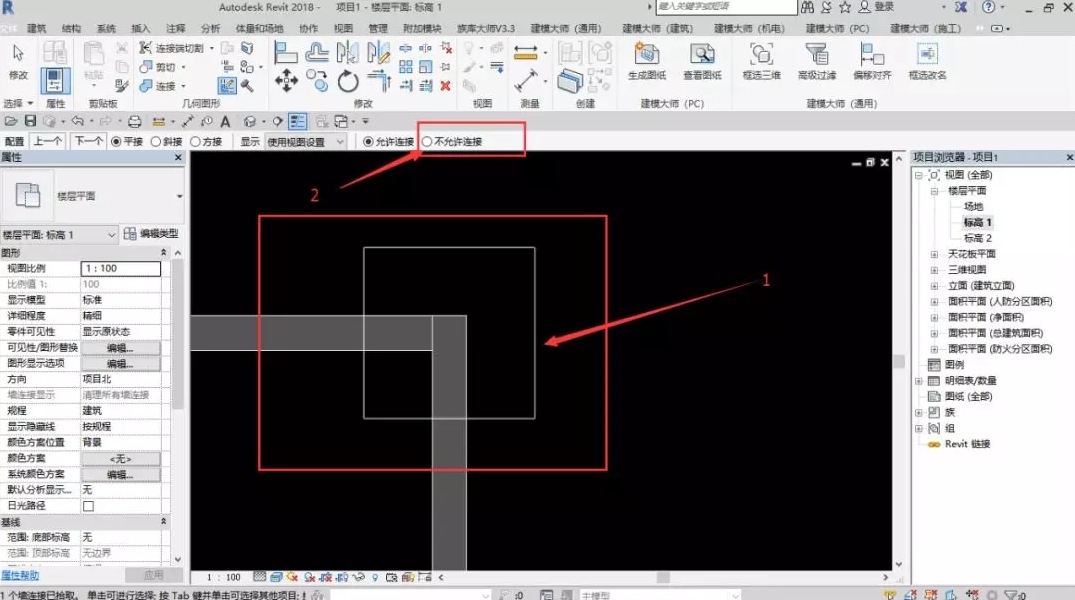

    3、选中墙体,然后在修改选项卡里点击墙连接命令,将鼠标放置在两堵墙连接处附近,会出现一个方形选择框,先左键点击一下,然后在选项栏里点击选择不允许连接,这样也可以修改墙体连接方式。

    这就是墙体连接方式更改的三种方式。一种是在绘制墙体之前使用,另外两种是绘制完墙体之后可以用。
