在MEP风管系统的绘制中，默认的风管连接方式只有接头和T型三通两种类型，对于一个非三通或者接头的连接方式，手动添加的方式费时费力，如图中所示，一些Y型三通，顺流三通等形式，可以采用修改构件的类型的方式将其设置为默认的连接方式，在风管绘制时自动添加，而无需单独修改。
以图中3处的Y型的三通的绘制为例，首先将需要的Y型三通载入到项目中，在当前绘图区域放置一个Y型三通，选中–编辑族，打开族编辑器，在族编辑器中打开族类别和族参数对话框如图，
绘制风管时，首选连接类型T型三通下降出现刚刚添加的Y型三通选项，将其设置为T型三通连接类型，以后绘制风管时将自动以Y型三通的方式绘制。
免费Revit教学视频。
1.项目
Revit Architecture 中，项目是单个设计信息数据库模型。项目文件包含了建筑的所有几何图形及构造数据（包含但不仅限于设计模型的构件、项目视图和设计图纸）。通过单个项目文件，用户可以轻松修改设计，并在各个相关平立面中体现，仅需跟踪一个文件，方便项目管理。
2.图元
图元是建筑模型中的单个实际项。图元指的是图形数据，所对应的就是绘图界面上看得见的实体。在 Revit 中，按照类别、族、类型对图元进行分类。三者关系如下图：
Revit 中族是很重要的一部分，Revit 中使用的所有图元都是族。某些族（如墙、楼板等）包括在模型环境中。其他族（如特定的门或装置）需要从外部库载入到模型中。如果不使用族，无法在Revit 中创建任何对象。通俗的讲就是在Revit 中所有模型都是由多个不同种类的图元组成的，而这些图元都可以统称为族。
3.族
组成项目的构件，也是参数信息的载体。族根据其参数属性集的共用使用上的相同和图形表示的相似来对图元进行分组。一个族中不同图元部分或全部属性可能有不同的值，但是属性的设置是相同的。
Revit 包含标准构件族(可载入族)、系统族和内建族三种。
(1)标准构件族：在默认情况下，在项目样板中载入标准构件族，但更多标准构件族存储在构件库中。使用族编辑器创建和修改构件，可以复制和修改现有构件族，也可以根据各种族样板创建新的构件族。族样板可以是基于主体的样板，也可以是独立的样板。基于主体的族包括需要主体的构件。
(2)系统族：系统族是在 Autodesk Revit 中预定义的族，包含基本建筑构件， 例如墙、窗和门。例如：基本墙系统族包含定义内墙、外墙、基础墙、常规墙和隔断墙样式的墙类型。可以复制和修改现有系统族并传递系统族类型，但不能创建新系统族；可以通过指定新参数定义新的族类型。
(3)内建族：在当前项目中新建的族，“内建族”只能存储在当前的项目文件里，不能单独存成.rfa 文件，也不能用在别的项目文件中。内建族可以是特定项目中的模型构件，也可以是注释构件，例如：自定义墙的处理。创建内建族时，可以选择类别，且使用的类别将决定构件在项目中的外观和显示控制。
4.族类别
以建筑构件性质为基础，对建筑模型进行归类的一组图元。如：门、窗、风管管件、给水排水附件等单独成族。族类别的选择是基于该族在行业中如何分类，即从制造商订购零件的方式，简单地说就是设置族类别就是用户来告诉 Revit“族”是什么，属于建筑、结构、机械、电气或是管道，在这五大类下还有很多小的分类，帮助用户给“族”定义符合实际用途的标签。
5.族参数
族参数定义应用于该族中所有类型的行为或标识数据。不同的类别具有不同的族参数，具体取决于希望以何种方式使用构件。
控制族行为的一些常见族参数示例包括：基于工作平面、总是垂直、可将钢筋附着到主体、共享等。
基于工作平面：选中该选项时，族以活动工作平面为主体。可以使任一无主体的族成为基于工作平面的族。
总是垂直：选中该选项时，该族总是显示为垂直，即 90 度，即使该族位于倾斜的主体上，例如坡屋顶。
可将钢筋附着到主体：勾选后制作的族可以添加钢筋，不勾选的无法添加钢筋。
共享：仅当族嵌套到另一族内并载入到项目中时才适用此参数。如果嵌套族是共享的，则可以从主体族独立选择、标记嵌套族和将其添加到明细表。如果嵌套族不共享，则主体族和嵌套族创建的构件作为一个单位。
6.族类型
族可以有多个类型，类型用于表示同一族的不同参数值，即一个固定窗族包含有“固定窗 900mm×2100mm”、“固定窗 1500mm×1800mm” 等多种族类型。
7.创建标准构建族的常规步骤
①选择适当的族样板；
②定义有助于控制对象可见性的族的子类别；
③布局有助于绘制构件几何图形的参照平面；
④添加尺寸标注以指定参数化构件几何图形；
⑤全部标注尺寸以创建类型参数或实例参数；
⑥通过指定不同的参数定义组类型的变化；
⑦调整设定的参数以验证构件行为是否正确；
⑧用子类别和实体可见性设置指定二维和三维几何图形的显示特征；
⑨保存新定义的族，然后将其载入新项目。
Revit项目、样板和族的关系
说到Revit项目、样板和族之间的关系，说简单吧，好像也不简单，说难吧，好像也不是很难。
那我就举个例子吧！做饭！
Revit项目呢就像一盘菜，比如宫保鸡丁；
Revit样板呢就是菜谱，所有的油盐酱醋配料都在里头写有；
Revit族就是食材了，鸡丁、胡萝卜、花生等等。
项目可以是一栋楼、一条隧道、一座大桥等也可以是一个暖通系统、给排水系统或者机电系统……
样板我们可以使用现有的样板来用，里面包含了我们后续会用到的很多族及其他规则，
族的定义比较多变，不同的角色对待族的定义也是不同的，假如你是一个机电安装单位，一个水泵就是你的一个族，一根水管就是你的一个族；假如你是水泵生产厂家，一个叶轮就是你的一个族、一个轴承也可是你的一个族；在不同的角色和不同的用途面前，族的定义往往是不同的，简单的来说，万物皆为族！
在Revit中，窗族是放置在墙体上的，且无法放置在其他构件上。我们可以通过修改族类别和族参数的方式，扩展Revit中的族模板，将窗族放置在屋顶上。
1. 新建族，选择“基于屋顶的公制常规模型”作为族样板，Revit会提供一个默认的屋顶模型。
2.单击“创建”选项卡上“属性”面板下的“族类别和族参数”，在弹出的“族类别和族参数”对话框中选择“窗”，单击“确定”退出对话框。
3.修改族类别之后，族类型中会自动创建窗族中的“高度”和“宽度”等参数。
4.使用“洞口”、“拉伸”等实体建模的命令，创建窗的模型，并添加对应的参数，使窗可以参变。
5.将该族载入到项目中，我们可以看到该族只能放置在屋顶上。
问题：CAD图纸导入进来了，现在我要按照CAD图纸绘制墙体应该怎么话呢？
可能有些朋友会说按着轴网画就好了啊，但是有些墙如果没有在轴网之上呢？可能按着墙边缘绘制后移动就好了。但是实际操作中可能会有些许的误差，这些小错误往往会导致致命错误。在此我先和大家讲解下墙体构造。如图-1
图-1

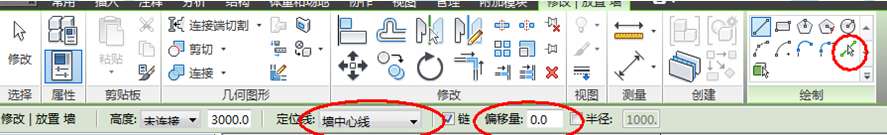

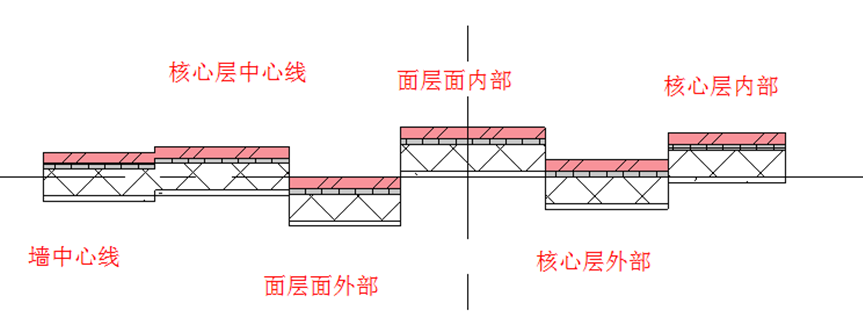

在Revit墙体绘制的时候一般默认为墙中心线，而系统有六种绘制方法如图-2
图-2

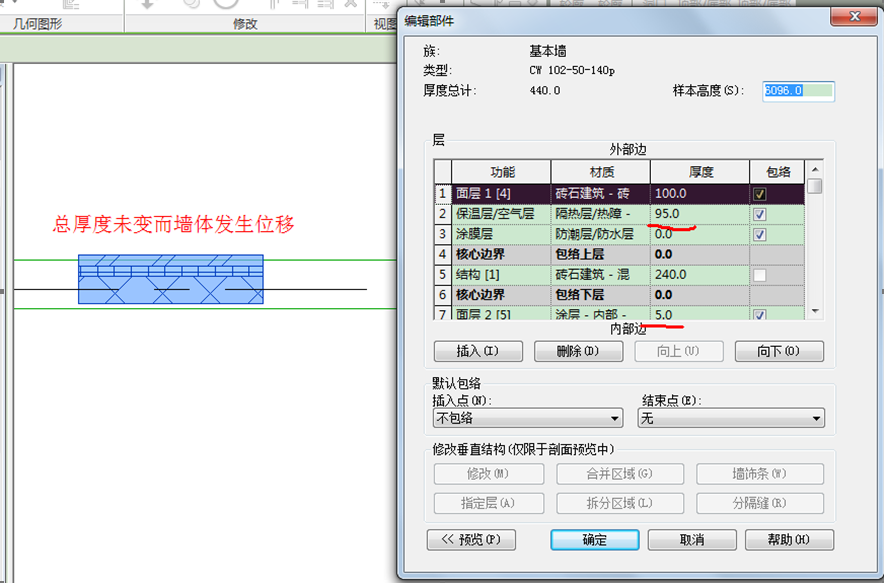

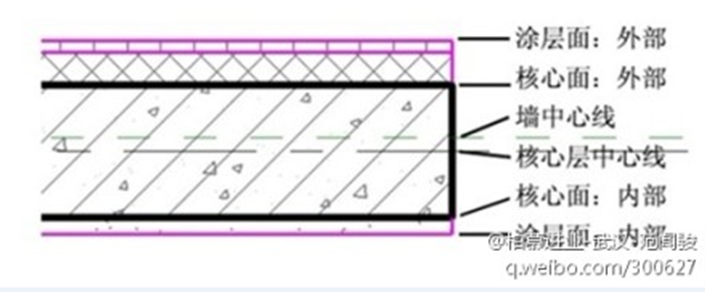

由于以上的原因，如果在绘制完墙体再编辑好核心层厚度与墙体总厚度的话，有可能会导致墙体发生移动，如图-3 图-4
图-3
图-4
为了防止这种现象的产生建议大家先设置好核心层厚度与墙体总厚度，并且在绘制过程中选择“面层面 外部”或者“面层面 内部”来绘制，并且为了防止误差的出现最好使用“修改”选项卡中“绘制”面板里的拾取线命令。亦或者在图-5位置中选择“墙中心线”并设置好偏移量后再选择“拾取线”命令。这样也能达到效果。
最近，有朋友问到Revit高程点如何来应用设置？实际上用起来也不复杂，基本也就是满足我们对于高程的需求，主要是一些设置的问题吧。
正常情况下，我们用的最多的估计就是上面这一种，但是我在这里下午大家多看看子选项菜单栏
这些地方的选择是不错的，要注意是只有先选择了引线才能勾选水平线，在MEP中“相当于基面”好像是直接用的，但是在RST中却显示灰色。
左侧的图元属性中，对于上偏等等，因为是在图元属性中，所以这块的设置也是主要为了当前高程点的显示说明前后都可以设置
在类型属性中可以设置相关的显示设置
在子选项栏中“显示高程”栏中有几个选项，选择显示顶部和底部的高程时，高程点会出现两排，在类型属性中可以设置顶部和地址的指示器(不知道怎么翻译的)，以及高程指示器，这里说的也就是在类型属性中加字，然后就有了高程点前缀一说了。
文章来源：BIMWELL
上次我们说到经常在绘制构件的过程中出现一个情况，当前构件不可见。这时候我们该怎么办呢？
这时候我们该怎么办呢？
主要通过以下七个途径进行处理。
1、修改视图范围
2、视图裁剪
3、可见性设置
4、设置规程
5、过滤器设置
6、永久性隐藏
7、详细程度设置
今天我们来讲第二个。
1、这两个<裁剪视图>、<裁剪区域可见>在关闭的状态下呈现的是一下的状态。
2、若在全开的情况下是这样的。
3、为什么会出现不可见的状态呢，一般情况下是出现了以下的状态。我们把裁剪框进行缩小了，此时管道在不可见区域。
若这个时候我们把<裁剪区域可见>关闭。
我们看到的界面就变成了这样。看起来就是不可见的情况。
4、所以当我们出现不可见某些东西的情况，我们可以检查<裁剪区域可见>是否打开。注意该处<裁剪视图>应该关闭。
此时看到的界面是这样的。我们可以看到裁剪区域，但是由于没有打开裁剪功能，所以可以看到管线。
5、若此时把<裁剪视图>、<裁剪区域可见>均打开，由于进行了裁剪，还是看不见管线。
呈现的情况是以下这个样子。
6、综上可能有点难理解，大家可以仔细的理解一下其中的逻辑。若出现不可见的情况，检查<裁剪视图>、<裁剪区域可见>的状态，推荐在<裁剪视图>关闭、<裁剪区域可见>打开的情况下进行排除。
免费Revit教学视频。
如何在Revit中创建管综支吊架?在各种工程当中有许多的管综支吊架，根据不同的要求来安装支吊架，但大部分的类型支吊架形体上都是差不多的，所有我们将根据下图使用Revit绘制支吊架。
首先，新建族样板，单击“公制常规模型”。如图所示：
接下来，在楼层平面上绘制6条参照平面，然后使用拉伸命令绘制矩形板，拉伸起点为10、拉伸终点-10，如图所示：
再绘制4条参照平面定位螺母位置，然后绘制四个螺母洞与螺母。如图所示：
在到立面上绘制2条参照平面，然后再绘制一根立钢管。如图所示：
绘制完立钢管之后，在绘制2条横向参照平面，然后绘制横向钢管。如图所示：
接下来绘制管道的固定箍，先绘制6条参照平面，然后绘制固定箍。如图所示：
全部绘制完之后，使用镜像命令绘制另一边。如图所示：
绘制完成的效果图
对于复杂机房中，将设备和管线排布完成后，在三维视图中添加标注，可以清晰了解到管线的种类以及设备型号相关信息。
Revit中在二维界面添加标注，往往在管线复杂的情况加上标注会有表示不清楚，这是加三维中加上标注，会有清晰表达的效果。下面介绍如何在三维中添加标注。
1.首先选定好角度，然后在三维界面将其锁定。
2.点击，选择保存方向并锁定视图，输入名称点击确定。
3.这时，在三维界面中可以放大缩小和移动，但是不能任意调角度,就可以对其添加标注。
问题：

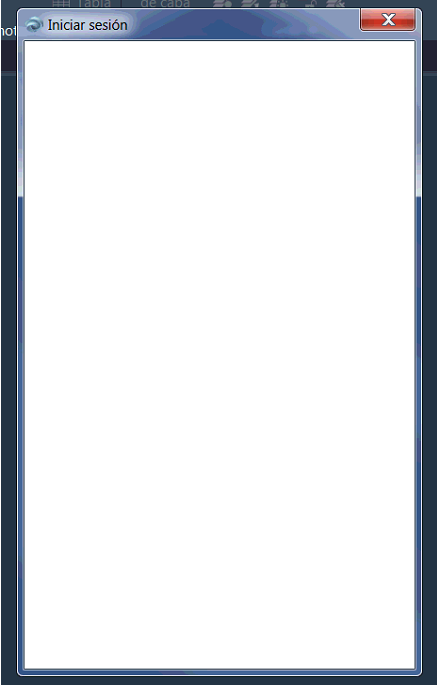

启动Autodesk软件时，系统会向用户显示一个空白的“登录”对话框，该对话框不允许访问该软件。
环境：
Windows
原因：
显卡和驱动程序问题。
解决方案：
要解决该问题，请确认以下要点，并在每点后测试软件：
为2020&2021产品版本安装Autodesk单点登录组件(AdSSO)更新的最新更新
更新您的显卡驱动程序。访问GPU制造商的网站，获取最新驱动程序。
从“控制面板”中卸载Autodesk单点登录组件,然后重新安装。若要下载，请访问适用于2020版产品的Autodesk单点登录组件更新。
注意：如果上述方法不起作用，请尝试安装具有单（人）用户许可固定期限使用许可的Autodesk2019版本软件，然后从该处登录。然后，在2020或更高版本软件的LGS对话框窗口中选择“登录”，您的Autodesk用户凭据应从2019版本自动传递，并验证许可。
连接件用来传递族和族主体之间的参数，连接件可以放置在实体面上或工作平面上。并将连接件参数关联到族内定义的参数。
容易搞错的地方：
连接件上的方向箭头不是指示管道内流体流向，其表示管道或风管的拉伸方向，在放置连接件时，其默认方向指向面所在的实体的外部，如需修改默认方向，可选中该连接件，在图元旁边出现“翻转”控件，单击即可修改方向，一般不需要修改。
注意指定主连接件，默认族内放置的第一个连接件为主连接件，也可重新指定主连接件，重新指定主连接件的方法：在族编辑器内选择欲指定为主连接件的连接件，然后单击“修改|连接件图元”选项卡→“主连接件”面板→重新指定主连接件工具图标”，将当前选择的连接件重新指定为主连接件。
关于主连接件的指定，在某些情况下，不管连接件的方向向内或向外，族都可正常工作，但是在REVIT检测的时候将会给你出现碰撞信息。
下图中为一矩形风管连接件，其各连接件方向如图1、2所示，载入到项目中也不会模型看起来也不会有任何不同（图3）。
图1
图2
图3
但是如果运行碰撞检测，就会发现，使用第二种连接件的项目会弹出碰撞信息。
仔细检测模型，会发现其区别，第二张图片中连接件嵌入风管中。
免费Revit教学视频。
在Revit中，有时做室内精装或者出一个房间的效果图时，经常发现一个墙面上有几种砖面或者几种不同材质的面砖，在Revit中怎么做呢？下面进行简单讲解。
1、新建一面墙，给个饰面层（用于分分割面层用），如图所示。
2、选择墙体，点击创建零件选项，如图所示。
3、选择面层，然后分割零件，如图所示。
4、编辑草图，可根据实际情况绘制需要的形状，如图所示。
5、如图所示中圈出部分是对间隙参数的值，可根据项目情况调整。
6、选择饰面层，把通过原始分类的材质取消勾选，如图所示，然后可以给每个饰面做不同材质填充了。
7、最后可以根据需要，给每个区域上不同材质了。
意义：通过学习上述文章，了解到通过创建零件的方式，可以赋予同一构件不同的材质。在实际工程中适用于创建装饰地砖，装饰墙面，合理运用。
Revit如何与Civil 3D共享坐标系？下面就简要分析一下。
在将AutoCAD Civil 3D（以下简称Civil 3D）的地形导入Revit中的时候，常出现的情况就是Civil 3D与Revit的坐标系不一样，这将导致在Revit中不能在Civil 3D创建的曲面上进行编辑，这是一个很头疼的问题，接下来，我将给大家讲一下如何设置Revit地形坐标与Civil 3D的坐标系一致。

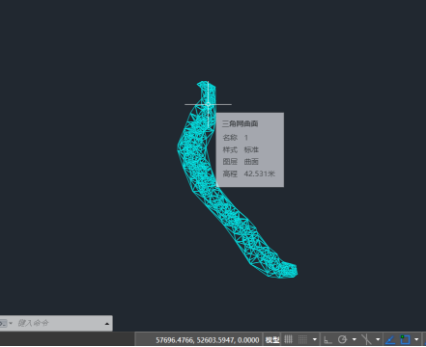

首先，利用Civil 3D中已经编辑好的曲面做讲解，如图：
标记一个特殊点在Revit可以有相对应的参照点，以此点来确定共享坐标系：

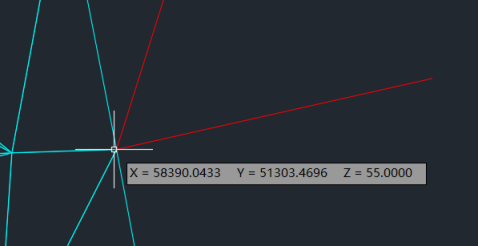

在Civil 3D 中通过快捷键ID的形式拾取该点的坐标并记录下来：

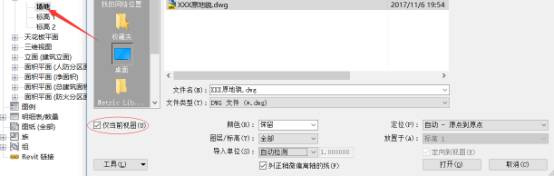

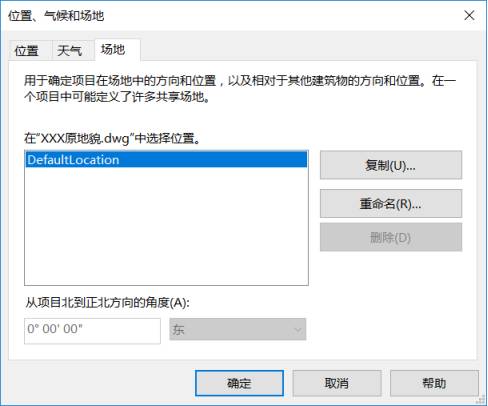

接下来，打开Revit，链接CAD文件，此处将CAD图链接至场地（site），方便后期使用，基于场地定制相应的标高，定位设置原点到原点：

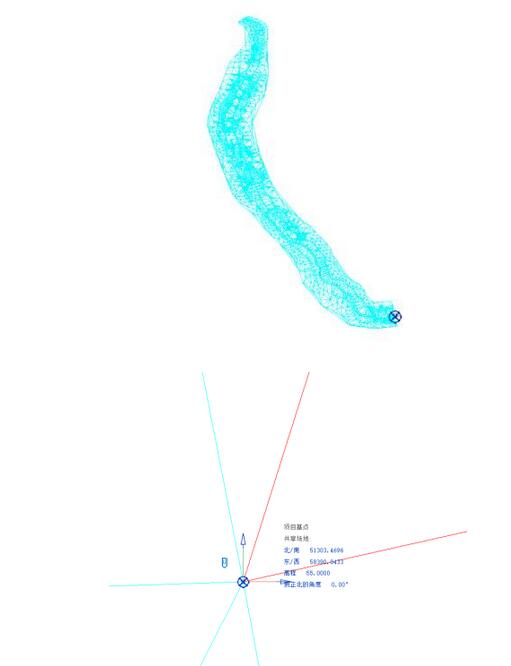

将项目基点移至项目标记点，并设置坐标系高程。N/S为Y坐标，E/W为X坐标。

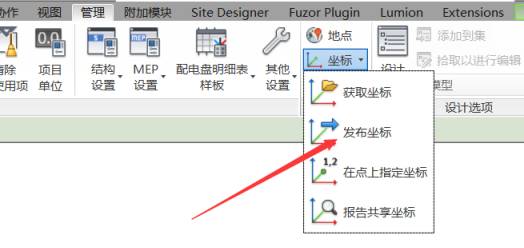

坐标系设置好后，下一步，可以发布共享坐标系了。
点选发布坐标系后，再根据提示点击已经链接进来的CAD参照图，这样，Revit内部坐标系将发布至链接的DWG文件中，与DWG文件坐标同步。这样，在一段里程桩号的原地貌数据形成的DWG文件导入后，随后测量的另一段基于该坐标系下的DWG文件导入Revit中，可直接在导入时选择该坐标系进行同步。

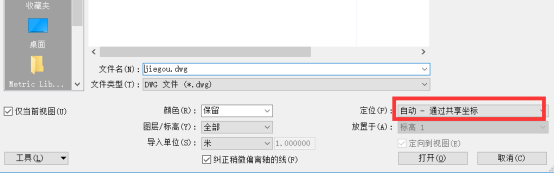

确定以后，以后再导入文件，可以直接选择通过共享坐标的形式导入至共享坐标系中了，方便快捷。
这样，可将在CAD上编辑的任何操作，都能无缝的导入Revit中然后进行下一步操作。
文章来源：广筑BIM咨询
变化多端的轮廓族
轮廓族在Revit中算是比较简单的一种族类型，同时也是比较重要的一种族！
Revit中对轮廓族的用途大致分为13类：
1、分割缝
2、竖挺
3、墙饰条
4、封檐带
5、条形基础
6、栏杆扶手
7、楼板边缘
8、楼板金属压型板
9、楼梯前缘
10、楼梯支撑
11、楼梯踏板
12、楼梯踢面
13、檐沟
其实轮廓族还有非常多的用法，今天我们就来简单的创建一个公制轮廓族——台阶
一、选择合适族样板
revit中基于公制轮廓的族样板文件（rft）大致分为六类，如果你不知道自己创建的轮廓族属于哪种类型的族样板，那么选择公制轮廓即可。
二、进入轮廓族的界面中，选择创建选项卡下的“直线”绘制命令
三、根据图纸给出的台阶信息，我们按图纸绘制
四、绘制参照平面和测量距离并锁定
1、选择创建选项卡下的“参照平面”命令和“对齐命令，绘制并测量距离
2、绘制完成之后会出现“对齐约束的命令”我们点击锁定即可
五、选中我们的尺寸标注，点击添加参数
六、在弹出的参数类型当中，填写名称
这个时候我们的名称就被替换了，点击锁定即可
七、尺寸全部设置完成之后，然后我们选择“载入到项目”或者“载入到项目并关闭”
八、建筑选项卡下选择楼板边，编辑类型，找到我们刚才载入的轮廓族
九、选择一条楼板边线点击即可
十、讲到这里就有人会问啦，如果我绘制轮廓不用于楼板上，那怎么办呢？嘿嘿，小编当然想到了，来第二种打开方式。如果我的轮廓想绘制在墙上怎么办呢？
1、首先我们随便打开一个视图，设置一个合适的工作平面，然后选择建筑选项卡下的模型线工具。
2、比如我想在墙上绘制一个台阶，那么就先绘制一条“模型线”然后编辑墙饰条的类型，选择我们载入的族轮廓。
3、点击我们刚才绘制模型线即可，这样的话我们的轮廓就可以绘制在模型的任何地方了，拖拽小蓝点还可以改变轮廓族的长度呦，小伙伴们赶紧试下吧~
文章作者：王颖
在建模过程中我们会接触到幕墙，而且在考试过程中也会遇见幕墙（例如：BIM一级考试第六期第四题）。幕墙也是分为很多形状的，常见的就是平面矩形的，但是也会有异形曲面的，那么今天就用概念体量来创建一个异形曲面的幕墙。希望对大家的学习和考试有帮助。操作如下：
1.打开软件新建概念体量：
2.在管理选项卡下选择项目单位把长度修改为米：
3.找到创建选项卡下设置工作平面：
4.在创建选项卡下找到参照点并进行放置如图：
5.选取中间一个点向上移动:
6.使用样条取线将点连接起来如图所示:
7.按住ctrl键，累加选中三条样条曲线，创建形状-创建实体模型:
8.选取平面在修改选项卡下选择分割表面，设置UV网格数量为10:
9.将族存为异形曲面载入到项目中:
免费Revit教学视频。
“明细表关键字”相信这个词对大家都是比较陌生吧，就算是许多revit用了很长时间的老手，估计也用的少，我们在创建明细表的时候，一般都是选择的“建筑构建明细表”，而在“建筑构建明细表”的下面有一个词“明细表关键字”则往往忽略了。那么什么是“明细表关键字”，它能有什么作用？我来解释一下：
1、“明细表关键字”：是通过新建“关键字”控制构建图元其它参数值，使用关键字明细表栏，若通过选择关键字值同时控制所有与该关键字关联的图元参数。
2、系统有默认的几类参数供选择，我们自己也可以新建参数，新建的参数不光在关键字里可以看到，我们在做明细表添加字段的时候也可以看到，也就是说，明细表和明细表关键字的参数是通用的。我们后面可以看到结果。
3、这是我们在明细表关键字里做好的表格
4、这个是我们做的明细表，右边红色的标出的字段其实我们只改了一个，另外两个是自动关联和自动更新。
创建形状可以研究包含拉伸、扫描和放样的建筑概念，使用“创建形状”工具能够从各种几何形状创建实心和空心拉伸。
创建实心形状
使用“创建形状”工具创建实心几何图形。
1.在“创建”选项卡→“绘制”面板，选择一个绘图工具。
2.单击绘图区域，然后绘制一个闭合环。
3.选择闭环。
4.单击“修改|线”选项卡→“形状”面板→（创建形状）。将创建一个实心形状拉伸。
5.（可选）单击“修改|形状图元”选项卡→“形状”面板→（空心形状），以将该形状转换为空心形状。
可以通过使用三维拖曳控件或编辑绘图区域中的临时尺寸标注，来修改拉伸的尺寸标注。
创建表面形状
从线或几何图形边创建表面形状。在概念设计环境中，表面要基于开放的线或边（而非闭合轮廓）创建。
1.在绘图区域中选择模型线、参照线或几何图形的边。
2.单击“修改|线”选项卡→“形状”面板→（创建形状）。线或边将拉伸成为表面。
注：绘制闭合的二维几何图形时，在选项栏上选择“根据闭合的环生成表面”以自动绘制表面形状。
创建旋转形状
从线和共享工作平面的二维轮廓来创建旋转形状。旋转中的线用于定义旋转轴，二维形状绕该轴旋转后形成三维形状。
1.在某个工作平面上绘制一条线。
2.在同一工作平面上邻近该线绘制一个闭合轮廓。
注：可以使用未构成闭合环的线来创建表面旋转。
3.选择线和闭合轮廓。
4.单击“修改|线”选项卡图片“形状”面板图片图片（创建形状）。
5.（可选）若要打开旋转，请选择旋转轮廓的外边缘。
提示：使用透视模式有助于识别边缘。
6.将橙色控制箭头拖曳到新位置。
来源：欧特克BIM俱乐部
免费Revit教学视频。
Revit云线批注属于注释族类别，有两种方式可以修改云线批注的外观，有两处设置可以修改云线批注的颜色线宽等外观，一个是视图属性“可见性/图形替换”对话框，另一个是菜单“管理》对象样式”对话框，两处均有颜色线宽和填充图案等设置。
该两种方式对云线外观的控制优先级略有不同，在视图属性“可见性/图形替换”对话框中设置的云线批注样式只对该视图内的云线批注有效，而对其它视图中的云线批注不起作用，默认的云线批注采用的是“管理》对象样式”对话框中的设置，所以，“可见性/图形替换”中设施的样式优先级较高，其会覆盖掉对象样式中的相关设置，所有的注释类别均如此。
免费Revit教学视频。
近期有些人问到我，“为什么我安装了Revit以后没有样板选择呢”。对于初学者而言，这确实是件挺烦恼的事情，没有样板就没法开始工作了。本章就来帮助大家弄清楚什么是样板，样板可以用来做什么？
Revit的样板文件一共分为两种：一个是【项目样板】，另一个是【族样板】。
样板中包含很多预定义的设置。比方说我打开结构样板，就可以马上创建混凝土矩形柱、矩形梁，却无法直接创建门窗，这就是因为结构样板中预定了一些结构的族，却没有建筑的族。有了样板的这些预定义，我们在工作的开始就省去了很多繁琐的操作，比方视图设置、族的载入等。
针对于我们中国用户，官方是提供了相应的样板文件的。样板文件在我们安装Revit的过程中，会自动进行获取，前提是我们要联网安装。如果我们当时没有联网安装怎么办，我们也可以自己去下载样板文件，然后进行重设。样板文件的存储位置如下：
项目样板：
族样板：
这里有一个注意点：【ProgramData】是个隐藏文件夹，我们必须开启隐藏文件夹的显示才能看到它。win7和win10系统的设置分别如下：
当我们把这两个样板文件夹放到相应的位置上后，就可以打开Revit进行路径设定了。
首先是项目样板路径设置：Revit左上角菜单→进入【选项】→【文件位置】→点击【+】→左边输入名称，右边选择路径。这边我为大家标出了默认状态下应该有的四个样板。
接下来是族样板路径设置，这个相对来说就比较简单了：还是在该面板下点击族样板对应过去的【浏览】→选择【Chinese】→点击【打开】即可。
最后要敲黑板了，当我们都重设好之后，要切记：
不要点X！
不要点X！
不要点X！
重要的事情说三遍！如果我们没有点击确定按钮，我们的设定将前功尽弃，又要重来一遍。
好了！那现在我们就可以正常工作了。
当然，样板的使用不局限于此，我们还可以根据项目情况去制作属于自己的样板文件，以后我还会跟大家进行深入讲解。
Revit安装后无样板、或者样板文件有问题的小伙伴们可以关注我的微信公众号，在聊天框中输入“Revit样板”进行样板下载喔！然后按照本文的操作步骤就能轻松搞定！
来源：BIMdesignerJesse
我们在Revit绘制模型的时候，需要通过三维视图来核查该构件的正确位置以及它与相邻构件的位置关系是否正确。如果我们用隔离命令（快捷键HI）又不能看到它与周围的构件位置关系，如果用剖面框，项目大构件多的时候非常麻烦。我们今天就来介绍一下revit中的小功能，快速达到我们的目的。
打开我们的案例工程。
随便选中一个构件，并且在修改选项卡下的视图中找到选项框。
这样就可以快速切换到我们所需的视图了。
Revit在安装时出现下图的情况，安装错误1309要怎么解决？
原因1
同错误1308一样，是解压路径和文件名总长度超过260个字符，解压软件识别不了这么长的文件名，导致此文件没有解压出来
解决方案
压缩包名修改短，并将压缩包复制在盘符的根目录下解压
原因2
解压时部分文件被杀毒软件删除
解决方案
解压前关闭电脑上的所有查毒软件，或者设置不扫描压缩包解压文件！
文章来源：启程造价学社
Revit制作模型构件分解图
有时候我们需要向别人展示一些复杂构件或复杂节点的交付与安装，这时，可以借助Revit中的【创建零件】、【置换图元】命令帮助我们快速地制作想要的分层构造图，接下来我们以一道基本墙为例，展示这道墙各层的构造。
1.新建结构样板，在“建筑”选项卡里选择新建“墙：建筑”。
2.选择，新建“基本墙CW102-50-215p”，进行绘制。
3.选择“创建零件”命令
4.此时我们能看到这道墙中的各层构造(图层)都显示出来
5.为了帮助我们做解释说明各图层零件与整个模型(复合墙)之间的关系，我们可以借助【置换图元】的命令，来做一个分解视图。
6.图层零件中会出现拖曳控制柄，我们可以拖动拖柄，将图元沿着X、Y或Z轴方向移动，调整其位置。
文章来源：技术创新中心BIM中心
当我们用REVIT绘制机电模型时，需要将各个系统的管线颜色区分开来，这就需要对管道颜色进行修改，有以下两种方法。
方法一：利用过滤器进行修改
在revit中vv打开“可见性/图形替换”对话框，点击“过滤器”选项卡，点击“添加”按钮，弹出“添加过滤器”对话框，在列表中找到需要修改的管道系统，以“ZP低区闭式自动喷水系统给水管”为例，点击“确定”。如图一。
图一
显示如图二，点击“线”、“填充图案”、“透明度”下方的“替换”，分别弹出对话框。其中，“线”和“透明度”的对话框根据需要自行设置。“填充样式图形”对话框（如图三）中，“填充图案”建议选择“实体填充”。最后点击确定即可达到想要的效果（需视觉样式为“着色”）。此方法的设置不影响管道系统的材质。修改前后效果如图四、五。
图二
图三
图四（修改前）
图五（修改后）
方法二：利用“管道系统”的“类型属性”对话框修改。
先确定需要修改颜色的管道所属的“系统类型”，然后在“项目浏览器”→“族”→“管道系统”里找到需要修改的“系统类型”（如图六），以“ZP低区闭式自动喷水系统给水管”为例，双击此处，弹出“类型属性”对话框（如图七）。点击“图形替换”右侧“编辑”按钮，弹出的对话框根据需要设置。点击“材质”右侧三个点，弹出“材质浏览器”对话框（如图八），将“着色”下的颜色修改，此对话框其他设置根据需要自行设置（无需视觉样式为“着色”），最后点击确定即可达到想要的效果。修改前后效果如图四、五。
图六
图七
图八
我们可以根据自己的需要选择两种方法的其中一种，对管道系统颜色进行修改。
培训网校课程目录
零基础培训教程
项目实战训练营
在Revit平台中使用的语言为常见的行业术语，但是也有一些术语不是行业术语，了解这些术语对于用户来说非常重要。
项目样板文件采用了统一的标准化设置，这样可以使设计师的工作效率大幅度提高。项目样板文件提供了一个项目最原始的内容，不同的样板文件拥有的初始内容不同，用户可以根据自己的喜好来自行设计样板文件。基于样板产生的任意新项目都与样板中相同，如项目中的族、单位、线样式和视图比例。样板文件是系统性文件，Revit样板文件的扩展名为rte。使用适当的样板，可以提高设计者的效率。作为国内较为通用的Revit中国本地化样板，集合了常用族和国家规范化标准。
从本质上讲，项目是一个数据库，其包含着整个项目所涉及的全部信息（从几何图形到构造数据）。模型构件，项目视图等均包含在这些信息中。通过使用项目文件，用户对模型做出修改时，这些修改会立即在有关视图（平面视图、明细表等）做出相应的改变。不仅如此，从项目管理的角度来看，用户操作的数据从始至终只有一份，对项目进行跟踪时也只是跟踪一个文件，大大方便了项目管理。
任何三维场景中都必须存在一个用于参照的平面，Revit中自然也不例外，标高在Revit中的含义就是无限水平平面，作为以层为主体的图元（屋顶、楼板）如的参照。标高多数情况下用于确定建筑的垂直高度，用户可以为每个建筑创建标高。
标高依据设置采用不同的样式，图中为中国的表示样式，用户可以自行更改标高样式。
图元存在于项目中，在创建项目时，用户可以添加参数，使图元由一个抽象类转换成可以在项目中显示的图元。Revit对图元分为三类，即类别、族和类型，这三个类中类别是基类，族继承自类别，类型继承自族。
类别是一组图元类，为基类，主要用于对建筑设计进行建模或记录。
族继承自类别，可看做是某一类别中图元的类。族根据参数集、图形的相似度对图元进行分组，一个族中属性设置完全一样，同属于一个族中的不同图元区别在于属性的值不同。
族库就是将族按照一定规则组合在一起的数据库，不同企业随着项目的积累，都会或多或少的形成自己独有的一套族库。在以后的设计项目中，直接调用族库中的族，实例化族时采用不同的参数，这样就可以提高效率。可以这样说，族库是企业无形的财富，其质量体现了企业在相关行业的地位。
每一个族都可以拥有一个或多个类型。类型是族的进一步具体化，它可以是族的尺寸，例如其尺寸是如40″X50″还是20″X20″。它也可以是样式，例如尺寸标注是左对齐还是右对齐。
示例是实际存在于项目中的图元，它有固定的位置、尺寸，用户可以在场景中看到这个图元。
1.授权系统错误1
问题
原因
缺少LGS.data文件或文件被损坏
C:ProgramDataAutodesk文件夹没有读/写权限
解决方案
请尝试在Revit图标上单击鼠标右键，然后选择“以管理员身份运行”。如果它仍报错，请依次尝试方法一、二、三、四。
方法一
找到目录C:ProgramDataAutodeskCLMLGS829I1_2017.0.0.F（若无则按照此目录新建文件夹），下载LGS.data文件到此目录下
方法二
如果问题仍然存在，请在C:ProgramDataFLEXnet文件夹中删除adskflex_xxx_tsf.data，然后重新激活。（请注意以上文件为隐藏的文件，必须先启用显示隐藏文件文件夹选项）
方法三
C:ProgramFilesCommonFilesAutodeskSharedAdLMR12LMU.exe设置LMU.exe兼容Windows7模式并以管理员身份运行。（路径中的R12与Revit版本有关，例如Revit2017为R12、Revit2016为R11）
方法四
给予C:ProgramDataAutodesk文件夹Everyone用户设置完全读取/写入访问权限
并在C:ProgramDataAutodeskAdlmProductInformation.pit并尝试重命名ProductInformation.pit为ProductInformation_bak.pit
2.授权系统错误2
问题
授权系统错误2
原因
这是许可管理器不起作用或未正确安装引起的错误。
解决方案
从“控制面板”中找到在“添加和删除”将其卸载。
重新安装使用MSI安装程序安装的大概位置:(位置会有所不同，具体取决于产品）Autodesk_Revit_2017_English_Win_64bit_dlmx64CLMCLIC_x64_release.msi
3.授权系统错误10
问题
原因
激活次数过多，超过激活次数限制
解决方案
请关闭软件并删除C:ProgramDataFLEXnet目录下3个adskflex_xxx文件（请注意以上文件为隐藏的文件，必须先启用显示隐藏文件文件夹选项）。
将C:Users\%USERNAME%AppDataRoamingAutodesk目录中的ADUT文件夹改名为ADUT2
重新启动Revit重新激活产品
4.授权系统错误15
问题
启动时选择输入序列号然后就提示系统授权错误15
原因
LMU.exe启动失败
解决方案
C:ProgramFilesCommonFilesAutodeskSharedAdLMR12LMU.exe设置LMU.exe兼容Windows7模式并以管理员身份运行（路径中的R12与Revit版本有关，例如Revit2017为R12、Revit2016为R11）。
若依然存在问题请参照授权系统错误1中的解决方案
5.授权系统错误30
问题
failedtostartAdLM
原因
许可文件损坏
解决方案
请关闭软件并删除C:ProgramDataFLEXnet目录下3个adskflex_xxx文件（请注意以上文件为隐藏的文件，必须先启用显示隐藏文件文件夹选项）。
将C:Users\%USERNAME%AppDataRoamingAutodesk目录中的ADUT文件夹改名为ADUT2
重新启动Revit重新激活产品
Revit翻模，结构模型中，结构框架(即梁)的绘制是占用工作量比较大的一个环节，特别是对一些非常规形态的建筑物来说，梁与梁的搭接有时会出现如图所示问题：
如上图所示，该边缘角度呈锐角姿态，revit中结构框架会自动连接裁剪，形成与图纸不同的样式，这时就需单独处理一下结构框架的连接方式，如图所示：
先拾取其中一根结构框架构件，在两个结构框架交汇处出现实心拖拽点的位置单击右键，选择不允许连接，然后手动拖拽该结构框架缩到与之交接的结构框架的构造体内，使其起到被包裹的作用。
上述是一种方式，有时其他角度可能拖拽也有问题，这时可以调整一下结构框架的实例属性中的“Y轴对正”使其统一对正位置，从而达到不改变连接状态也可以较完美的连接方式。
有时候，Revit自带的材质库中的材质对于构件来说不合适或者过于单一，这个时候我们可以用自己认为合适的材质贴图来赋予构件表面。以下图为例。
1.新建材质→外观→图像。
2.在弹出的窗口中，选择所要用到的材质贴图，图像区从空白变成材质贴图图案。
最终效果
培训网校课程目录
零基础培训教程
项目实战训练营
来源：BIM码农
依托于Revit这一强大的BIM平台，Dynamo作为参数化设计和可视化编程的利器，作用也越发突出。但是目前而言，相对年轻的Dynamo存在着一个瓶颈，就是可用的节点太少，很多功能都无法实现。
但，假如你会一点Python，会一点Revit API，那情况就不一样了，Dynamo将变得空前强大，它能实现大部分Revit开放的功能，并可以将它作为节点保存起来，下次需要的时候可以再次调用，而且它是以一种参数化的，自动的、批量的方式实现的。
下面将介绍如何自定义节点，让Dynamo变得更加强大。
在开始之前，你可能需要了解一点Revit API以及一点Python，我们知道在目前的Dynamo节点中是无法生成栏杆扶手的，所以我们将通过自定义一个栏杆扶手的节点来介绍具体方法，文中将附上完整的源代码。
首先，我们打开Dynamo，并从库中创建一个Python节点
接着我们查看Revit API，可以看到其实生成栏杆扶手很简单，它只需要栏杆扶手的定位线、栏杆扶手的类型以及在哪一个标高生成即可。
所以接下来我们就一一实现这些条件，我们在Python节点上新增4个输入接口（点击节点上的“+”号），它看起来是这个样子。我们将IN[0]作为栏杆扶手的定位线的输入点，IN[1]为栏扶手的族名称，IN[2]为扶手的类型名称，IN[3]为标高的输入节点。
接着双击Python节点空白处，在Python脚本中导入必要的模块，它的样子应该是下图这样的
接着，处理输入节点的数据，并调用Revit API中是Railing类的静态方法。它是样子应该是下图所示，这样我们的节点为就做好了。
我们尝试一下此节点是否有效，新增下图高亮的节点
我们可以看到Revit中成功地生成了一个栏杆扶手，注意，此API对Revit最低的版本要求为Revit2017
下面我们保存这个生成栏杆扶手的Python节点，让此节点处于选中状态，然后点击编辑->由选择项创建节点，将弹出以下对话框
我们可以根据需要填入相关信息，我填的信息如下
确定后将新建一个节点项目，如下图所示
我们更改输入及输出的提示文字，让此节点更加友好
然后，我们返回到之前文档，发现节点变得跟Dynomo自带的节点差不多了，别忘记保存节点哦
最后，我们给这个增加一个圆弧，来验证此节点
Revit生成的栏杆扶手如下，到此就结束了。
Revit利用线型、线宽功能创建间隔条纹。如何画出如下红绿相间的线型图案呢?
其实是利用Revit的线型线宽功能，创建一种实线型和一种虚线型，设置好其线宽、线型和颜色，将两条线重叠画到一起就可以显示出以上效果了，过程如下图：
如何利用Revit中在三维里为梁、柱等构件添加标记？下面就来分析一下。
我们需要在三维里标记构件，可以先在三维里锁定视图如图-1
这里显示的当前三维视图是解锁的，我们点击该按钮，锁定该三维视图，如图-2
锁定以后就会发现我们转不动该视图，现在我们就可以使用注释了，如图-3
从详细建筑模型创建完整且准确的能量模型，在执行能量优化之前，首先需要准备模型以确保生成的能量模型尽量完整和精确。
按照所列顺序执行以下步骤。以下部分列出了每一步骤的详细信息。
1.隔离将用于创建能量模型的图元。
2.聚焦模型以减少处理时间。
3.找出并解决问题，如图元明显缺失和存在较大间隙。
4.创建能量模型并评估结果。
5.根据需要逐渐降低分辨率。
01、隔离图元
当它们被设置为“房间边界”，Revit将使用下列图元创建能量模型：
天花板
柱
幕墙嵌板
幕墙系统
幕墙竖梃
门
楼板
质量
屋顶：公用边、隐藏线、内部边、屋檐底板
竖井洞口
场地：建筑地坪
结构柱
墙：公用边、隐藏线
窗
若要隔离图元
1.创建新的模型三维视图。
2.在视图中，设置“可见性/图形”替换以仅显示以上列出的图元，包括指定的子类别。
02、聚焦模型
通过调整建筑模型，将能量模型的精度调至最高并将处理时间降至最低。
1.在三维视图中，找出任何位于建筑之外且不影响建筑能量的图元。例如，我们可能在模型的道路、路径或墙上使用楼板作为布景。
2.选择这些图元，并禁用“房间边界”属性。这一步会在能量模型创建过程中忽略这些图元。
3.若要在视图中隐藏这些图元，需要在其上单击鼠标右键，然后选择“在视图中隐藏”。这一步可将创建能量模型的所需时间降至最低。
03、找出并解决问题
若要从建筑模型中创建能量模型，建筑图元必须适当闭合。该模型无需密闭，小的间隙和重叠属于实际建筑模型中的自然部分。创建能量模型时已将它们考虑在内并允许它们存在。
但是，如果空间上缺少整个屋顶，或墙丢失，或存在大间隙（比“分析空间分辨率”的设置大一到两倍），那我们就应解决这个问题。
1.动态观察三维视图，并在整体建筑外围查找明显缺失的图元或存在的较大间隙。
2.仔细检查模型的四周和上下。并非所有间隙都容易识别。该步骤可能无法帮助您将它们全部找出。仅检查任何明显存在的问题。
3.解决任何明显存在的遗漏或间隙。
当我们认为模型已经基本闭合，请转到步骤4：创建能量模型并评估结果。
04、创建能量模型并评估其质量
1.单击“分析”选项卡→“能量优化”面板→（创建能量模型）。
此时会显示一条消息，指出创建能量模型可能会花费相当长的时间，在此过程中，Revit将不可用。
2.在对话框中，选择“创建能量模型”。能量模型准备就绪后，将在“三维能量模型”视图中显示。
3.打开“可见性/图形”对话框。
4.在“分析模型类别”选项卡上，执行下列操作：
a)清除“分析空间”。
b)对于“分析表面”，仅选择“着色”。清除“分析表面”的所有其他子类别。
当任何Revit建筑图元（或部分建筑图元）出现在建筑热传导的主路径之外（如墙体的女儿墙或屋顶的悬挑），就会出现着色表面。所有着色表面都仅应存在于其能发挥作用的地方。
5.检查视图中，查找出现在错误位置的着色表面。
6.找到位于错误位置的着色表面之后，请转至建筑模型中的此区域，以便更仔细地检查它，查找存在的间隙或缺失的图元。
请重点注意“房间边界”属性处于禁用状态的图元。由于这些图元在能量模型创建时未被考虑，因此它们可能会造成错误着色。
7.解决任何已找出的问题。
8.若要查看更改是否提高了能量模型性能，需要执行以下步骤：
a)单击“分析”选项卡→“能量优化”面板→（删除能量模型）。
b)重复步骤1到7以再次检查位置错误的着色表面。
9.当能量模型符合您的要求后，请转至步骤5：根据需要逐渐降低分辨率。
05、根据需要逐渐降低分辨率
在确保能量模型已包含所有所需分析空间却所有分析表面均位于正确位置之后，请检查能量模型中图元之间的间隙。
能量模型图元之间的小间隙均符合预期，且不会对分析造成不利影响。但是，如果这些间隙很大，或尚未完全捕获建筑的合理坡面，则必须提高“分析空间分辨率”和“分析表面分辨率”设置。此更改会增加处理时间。它还可帮助在建筑模型中发现更多间隙或遗漏。
1.在能量模型三维视图中，请打开“可见性/图形”对话框。
2.在“分析模型类别”选项卡上，执行下列操作：
a)选择“分析空间”。
b)对于“分析表面”，选择所有子类别。
3.动态观察能量模型，以查找图元之间意外出现的较大间隙。
4.如果找到较大间隙，需要执行以下操作：
a)单击“分析”选项卡→“能量优化”面板→（能量设置）。
b)在“能量设置”对话框中，将“分析空间分辨率”更改为1’或457.2毫米，然后将“分析表面分辨率”更改为6″或152.4毫米。
将这些参数大致按照2:1的比率保存。最小值为6″和3″（152.4和76.2毫米）。对最详细的建筑模型来说，分辨率设置为8″和4″（203.2和101.6mm）通常较为有效。
5.创建能量模型并重新访问结果，反复调整“分析空间分辨率”和“分析表面分辨率”设置，直到您满意此能量模型为止。
例如，在下面的图像中，#1显示的是初始能量模型，#2显示的是解决所发现问题后的改进版能量模型。
6.转至下一步骤：生成能量分析。
免费Revit教学视频。
文章来源：BIMTECH
最近安装Revit软件被“宝马图标”等问题困扰，虽然已经安装好了【离线项目样板、族样板和族库】，但仍然无法真正解决问题，宝马图标依然出现、载入族的时候还是不能自动跳入相应的族库文件夹中。。。
这是为什么呢？原来呀，这些问题的发生都是因为相关路径没有在软件中进行正确设置导致的，所以在项目启动后软件就无法找到族库样板了。
解决方法如下：
（1）项目样板路径设置
先单击软件左上角的“R”图标，然后单击“选项”（如图1所示），进入”文件位置”（如图2所示），调整建筑样板、构造样板等路径，使之定位到China文件夹中对应的文件（如图3所示）；
图1“选项”位置
图2“文件位置”面板
图3项目样板与英文文件对应图示
（2）族样板路径设置
单击“选项”，进入“文件位置”，调整“族样板文件默认路径”后面的“浏览”，使之定位到Chinese文件夹中（如图2所示）；
（3）族库文件路径
单击“选项”，进入“文件位置”，点击“放置”后（如图2所示），将红色框内的路径定位到China文件夹中，如图4所示。
图4族库文件“放置”面板
如果还看不明白，来！上动图！！！
动图1项目样板路径设置
动图2族样板路径设置
动图3族库路径设置
【技能分享】之“消失了的柱标记”
什么？你的柱无法标记了？是不是没有载入对应的标记族呀，来，照着下面的动图4做一遍！
动图4载入柱标记族
（作者：BIMTECH团队）
