电气工程师需要在强电图纸中和弱电图纸中分别显示相应的电缆桥架。
如果是风管或者管道，用户可以使用系统来区分其用途。但是由于电缆桥架没有系统，我们需要考虑其他可以用于区分的办法。

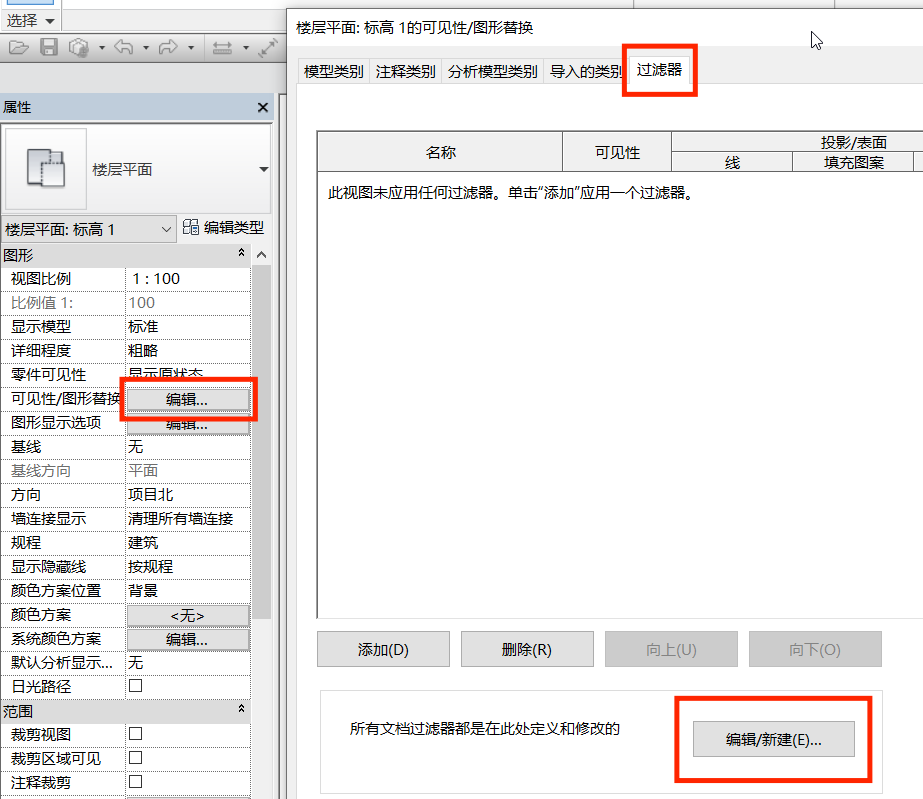

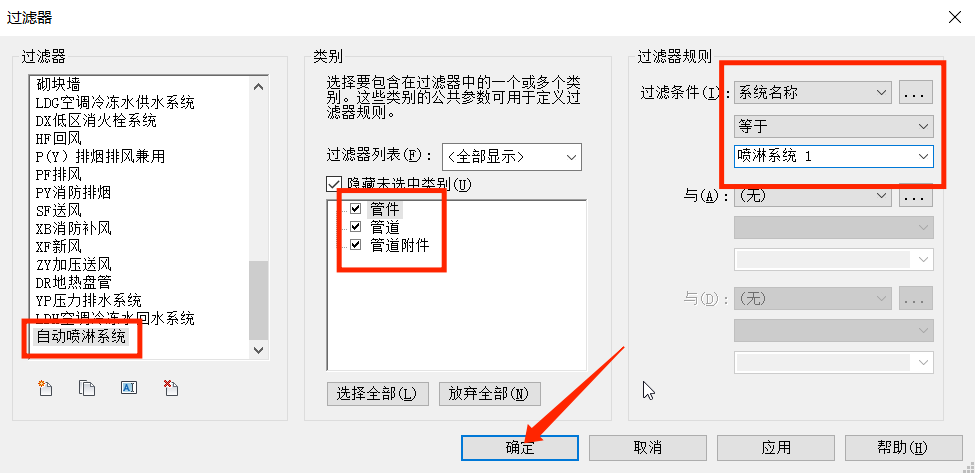

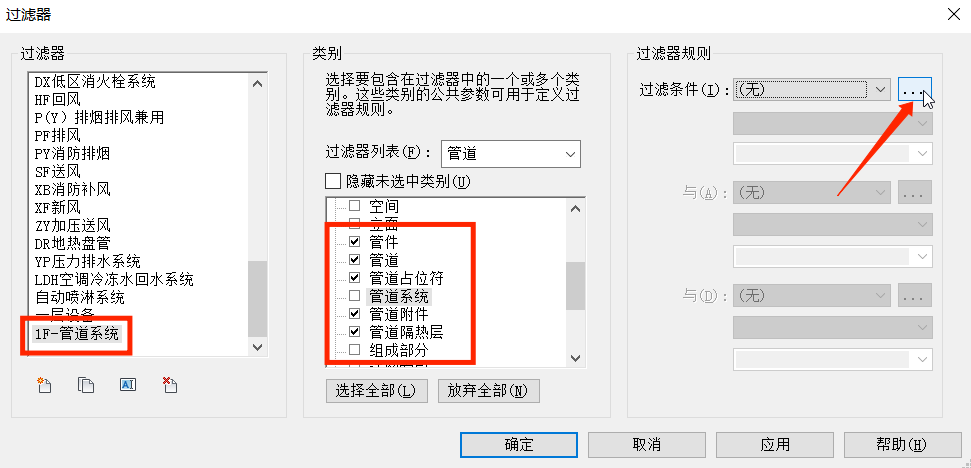

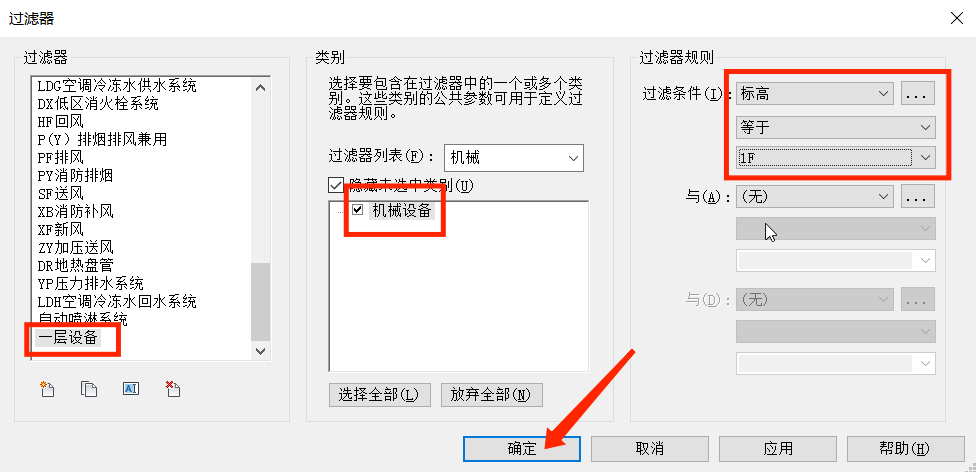

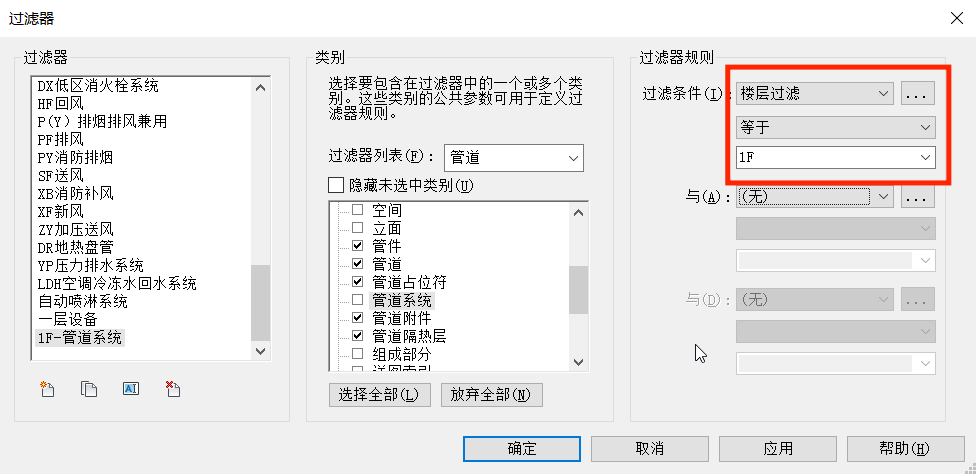

通过设置过滤器，我们可以直观有效的通过颜色的显示来区分不同的系统。
但是，有的时候就会遇到，在电气平面图中设置了过滤器颜色，进入三维视图之后却看不到颜色的问题？
这是为什么呢？
其实，这种问题不仅出现在电气专业中，在我们绘制模型是，它广泛的存在于Revit的使用过程中，例如风管颜色、管道颜色、墙体颜色及踢脚颜色等等。
这是因为我们所设置的过滤器只体现在当前视图中，在电气平面图所设置的过滤器将不在其他视图中显示。
1、方法一

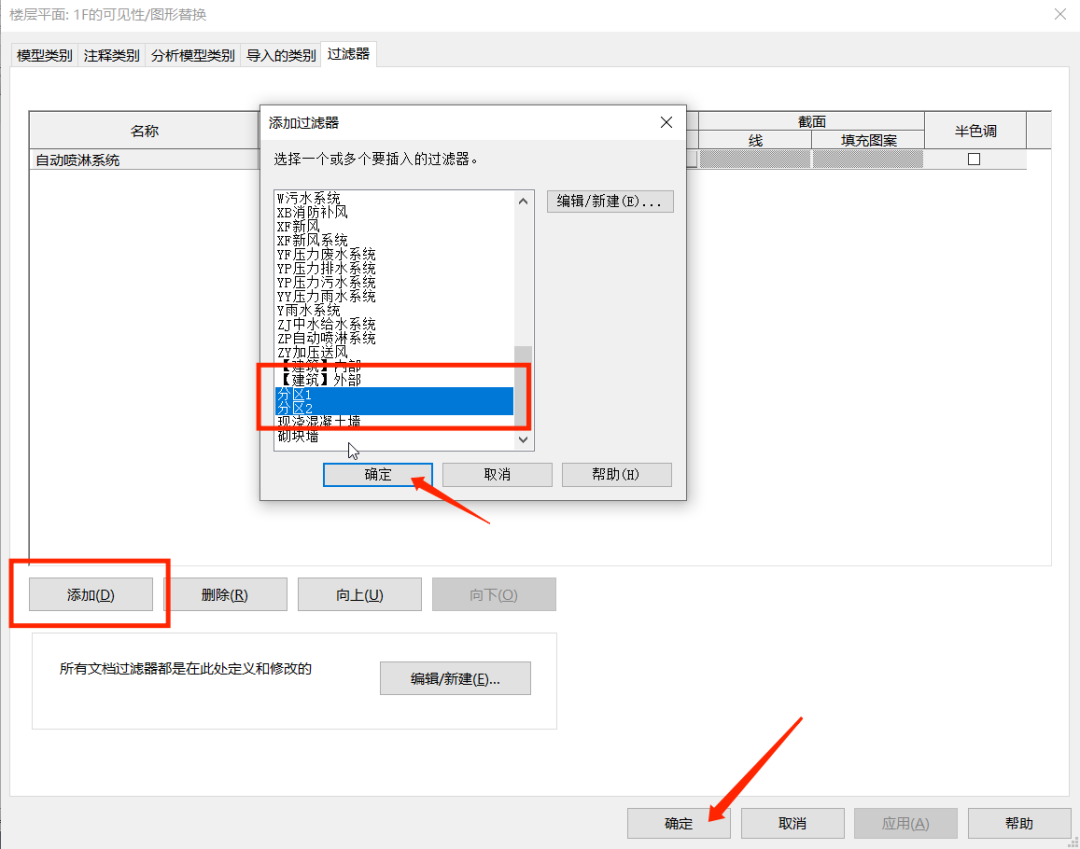

我们可以在三维视图中重新添加过滤器，以达到我们的需要；
但是这种方法太过繁琐，重复性工作大大降低了工作效率；
2、方法二
我们可以通过设置“视图样板”来设置过滤器，通过设置视图样板的方法，我们所设置的过滤器就可以运用到不同的视图当中。
Revit项目由“族”和其携带的信息组成，无论二维族还是三维族都是项目的构件。如果把项目文件比作一间需要定制的房子，房子里的各种家具就是不同的族，通过族编辑器可以把数据、形状和图形赋予给家具，使它具有材质、颜色和纹理等特点，通过集合多种多样的族使其内容和特征变完整。
类别是族的最高层级，按照“类别”把模板族分为平面模板、阴阳角模板及支撑三种。平面模板族又可以按照属性划分为墙模板、梁模板和楼板模板，根据墙模板是否有角铝，细致划分为外墙模板和内墙模板两种类型，每种类型有不同的尺寸规格，载入项目后即可创建族的最低层级—族实例，图1所示。
图1族层级图
Revit族包括软件系统中用户无法编辑的“系统族”，在项目环境内创建的“内建族”及在族编辑器环境中创建的“可载入族”。系统族又称为主体图元，内建族有内建模型和内建体量两种，往往和项目的部分有关联，不适合在族编辑器中创建。相反，在族编辑器创建的可载入族也叫构件族或构件图元，人们普遍提到的“族”就是它。
图2Revit图元种类
以上提到的主体图元和构件图元均属于是模型图元，都表示项目中的真实物体，在现实生活中真正地可以看到和触及到的。由图2可知，Revit图元由模型图元、基准图元和视图图元共同组成。基准图元是在创建构件时及处理项目时经常用的到的轴网、标高、参照平面等工具。像尺寸标注这种注释图元和详图图元属于Revit视图图元。
1、按图元替换图元的透明度。
1.1在视图中选中需要修改透明度的图元，右击之后选择替换视图中的图形，再选择按图元。
1.3通过这种方式设置的透明度只有对被选择的图元有效。
2.3通过这种方式设置的透明度对属于同类别的图元有效。
3.3通过这种方式设置的透明度只对符合过滤器条件的图元有效。
4.2在弹出的图形显示选项对话框中点开模型显示，输入透明度的数值。
4.3通过这种方式设置的透明度将应用于当前视图中所有的图元。
（图文来源于网络如有侵权请联系删除）
在学习BIM技术的过程，很多学习的朋友对Revit软件中的图像不熟悉，不知道如何应用，特别是明细表中的图像，还没搞懂是如何添加的，今天就来给大家介绍一下明细表中图像的知识。
一、可以通过在明细表中添加“图像”或“类型图像”这两个字段(对于钢筋形状可以添加“形状图像”)来实现在明细表中添加图像
那么问题来了“图像”或“类型图像”这两个字段有什么区别?
它们的区别就像是实例与类型的差别，图像只影响一个族类型，而类型图像影响整个族(钢筋的“形状图像”与“类型图像”性质相同)
二、字段添加完后就需要将图像载入到项目中，需要在“图像”字段中显示图像就在族的实例属性中添加图像，如下图
三、如何在“类型图像”中添加图像呢?我们要进入到族的编辑模式中，在族类型里添加图像钢筋的“形状图像”同样的也需要进入到钢筋族的编辑模式中进行添加图像，如下图
四、但是我们发现当前明细表并没有显示具体的图像，这时候我们该怎么办呢?
五、其实我们只需要将明细表拖到图纸中就可以看到图像了最终完成效果图
文章来源：国泰集团
在REVIT中如何一次性选中所有相似的实例进行修改？
在项目编辑中会遇到要编辑同种类构件的情况，如替换某种类型的门，更改某种类型窗户的底部偏移等等。如果依次进行编辑会繁琐冗杂，更重要的是可能会漏掉某些构件没有编辑。下面以更改墙体Q2高度为例，如图一所示
图一
当前Q2高度为4000，我们要想把项目中所有Q2的高度更改为4200。首先右键点击一面Q2墙，点击“选择全部实例”中的“在视图中可见”。如图二所示
图二
这时系统自动选择好了当前视图中所有的Q2，再在属性对话框中把高度改为4200即可。如图三所示。
图三
转换视角至右侧视角,可以发现所有的Q2高度已经从4000更改成4200。如图所示
图四
在Revit2019中如何应用尺寸标注的限制条件?
放置永久性尺寸标注时，可以单击尺寸标注的锁定图标并创建限制条件。 选择限制条件的参照时，会显示该限制条件（蓝色虚线），如下图所示。
锁定尺寸标注的限制条件
Revit2019可能会有许多尺寸标注对应同一限制条件。例如，如果在两面墙之间放置尺寸标注并锁定它，便已创建了限制条件。如果在相同的两面墙之间放置另一个尺寸标注并锁定它，则未创建任何其他限制条件。
创建轴网
下面我们将在平面图中创建轴网。在RevitArchitecture中轴网只需要在任意一个平面视图中绘制一次，其他平面和立面、剖面视图中都将自动显示。接上节练习，在项目浏览器中双击“楼层平面”项下的“F1”视图，打开首层平面视图。绘制第一条垂直轴线，轴号为1。利用“复制”命令创建2~8号轴网。单击选择1号轴线，移动光标在1号轴线上单击一点，然后水平向右移动光标，输入间距值1200后按“Enter”键确认后复制2号轴线。保持光标位于新复制的轴线右侧，分别输入4300、1100、1500、3900、3900、600、2400后按“Enter”键确认，复制3-9号轴线。
选择8号轴线，标头文字变为蓝色，单击文字输入“1/7”后按“Enter”键确认，将8号轴线改为附加轴线。同理选择后面的9号轴线，修改标头文字为“8”。完成后垂直轴线结果。
单击选项卡“常用”——“轴网”命令，移动光标到视图中1号轴线标头左下方位置单击鼠标左键捕捉一点作为轴线起点。然后从左向右水平移动光标到8号轴线右侧一段距离后，再次单击鼠标左键捕捉轴线终点创建第一条水平轴线。
选择刚创建的水平轴线，修改标头文字为“A”，创建A号轴线。利用“复制”命令，创建B-I号轴线。移动光标在A号轴线上单击捕捉一点作为复制参考点，然后垂直向上移动光标，保持光标位于新复制的轴线右侧，分别输入4500、1500、4500、900、4500、2700、1800、3400后按“Enter”键确认，完成复制。
选择I号轴线，修改标头文字为“J”，创建J号轴线（目前的软件版本还不能自动排除I、O、Z等轴线编号）。完成后的轴网确保轴网在四个立面符号范围内，保存文件。
编辑轴网
绘制完轴网后，需要在平面图和立面视图中手动调整轴线标头位置，修改7号和1/7号轴线、D号和E号轴线标头干涉等，以满足出图需求。偏移D号轴、1/7号轴线标头。
标头位置调整：在项目浏览器中双击“立面（建筑立面）”项下的“南立面”进入南立面视图，使用前述编辑标高和轴网的方法，调整标头位置、添加弯头。
同样方法调整东立面或西立面视图标高和轴网。至此标高和轴网创建完成，保存文件。
Revit建筑面积统计及防火分区面积统计都是通过“面积平面”功能来分层实现，最后通过列表汇总。它不像“房间”可以自动查找边界，需手动拾取或手动绘制。下面以广东省建筑设计研究院设计的华润小径湾会所项目为例说明操作过程。
如图445所示，默认模板的浏览器里中已有“面积平面”的分类，且分为“总建筑面积”、“防火分区面积”等几个小类，每个小类按楼层排列，双击打开“总建筑面积”里的目标楼层。如果没有所需楼层，则可以从功能区“建筑>面积>image.png面积平面”命令新建，如图446所示。新建时会弹出提示问“是/否”自动关联外墙，可以选“是”，再观察自动关联是否正确完整。
打开面积平面后，会发现跟普通的新建平面没有什么区别。为了方便看清楚边界，需先整理图面，将无关的构件类别隐藏，其余的模型类别全部设为“半色调”，“线”类别除外，因为下-步的面积边界线就属于“线”类别。
点击“建筑”>“image.png面积边界”命令，默认为“拾取”工具，拾取该楼层的外围墙体，可按Tab键选择墙链，如图447所示。本例平面中间还有一一个中庭，不算面积，因此拾取边界时要把中庭边缘也拾取上。如果有不围闭的墙体，可以手动绘制边界线。
边界绘制完成后，执行“建筑>面积>image.png面积”命令，点击面积边界内部，如果边界围合或基本围合(这里支持一定的容差)，即生成一个面积，并添加面积标记，如图448所示。如果边界不闭合，会弹出提示。
该层面积已绘制完成，为了更清晰地显示边界，Revit提供了“颜色方案”功能。在视图属性栏里点击“颜色方案”按钮，默认已提供了跟“总建筑面积”类别相匹配的颜色方案，可设定填充的颜色，如图449所示，确定后，平面用颜色填充显示出面积边界。
其也楼层按此流程依次创建面积，最后用明细表功能对建筑面积进行列表统计，如图450所示。
注意，Revit没有对阳台等特殊部位的面积计算作调整，因此需另想办法。下面提供一个思路:添加一个“面积折算系数”的共享参数，赋予“面积”类别，在列表时加入这个参数，并根据面积的名称填写该参数(如“阳台”设为0.5，其他设为1)，再在列表中添加一一个计算值“实际面积=面积折算系数x面积”，这样就得出实际的建筑面积了，如图451、图452所示。
对于防火分区、人防分区的做法，跟上面的做法类似，创建相应类别的面积平面，再拾取或绘制面积边界，放置面积、列表统计即可(不同分类的面积不会混在–起)，所不同的是在平面视图的颜色方案设置里改为按编号区分颜色，此视图可以缩小比例,放在建筑平面图旁边作为示意，如图453、图454所示，实际出图时可将实体填充改为图案填充。
由于面积边界优先选用拾取，因此外墙如果有微调，面积边界会自动锁定修改，但如果外墙位置有较大变更，或者删除、新建外墙，面积边界将无法保持锁定，需手动重新拾取或绘制。
Revit工具提示窗口没法关闭一直显示在屏幕上如何解决？一些用户可能会遇到这样的情况，在退出工具提示时，工具提示窗口不能正常关闭，工具提示窗口仍然显示在屏幕上改怎么办呢?
1.在使用多个监视器的系统上的工具提示中运行 ToolClips?(微视频)时，有时会发生此问题。
3.要防止以后显示 ToolClips?，可以将“工具提示助理”设置为“最小”，
此时，软件仅显示工具的简要描述，而抑制附加信息(包括图像和 ToolClips?)的显示。
如何在Revit的一个空间中创建多个分区？下面就为大家分析一下。
首 先使用空间分隔线分割区域，在每个区域中放置空间，然后将每个空间分配给m单独的分区。如果区域中已经放置了空间，分割后，该空间会保留在其空间参照指示器所在的区域中，同时必须在其余区域中添加新的空间。
在项目浏览器中，打开要分割的区域所在的楼板平面。
单击“分析”选项卡 “空间和分区”面板 (空间分隔符)。
绘制一条线，将空间分割为用于不同分区所需的任意多个区域。
在通过分割现有区域所创建的新区域中放置一个或多个空间。
将空间添加到分区。
在Revit中如果我们要设置视图显示，那我们将要如何去设置呢？现在就开始介绍如何设置视图显示
，如图所示：
单击“视图”选项卡下“图形”面板中的“可见性/图形”，在弹出的“楼层平面：1F的可见性/图形替换”对话框中，选择楼梯点击“+”，取消勾选“
在视图可看到超出部分不在显现。如图所示：
台阶是建筑项目必不可少的组成部分，那么用Revit如何快速添加建筑物的室外台阶呢，简单三部曲。。。
STEP1：切换到楼层平面，新建室外楼板，编辑楼板轮廓，绘制与室外地坪相同高度的楼板；
STEP2：新建“公制轮廓族”，按照项目要求创建轮廓样式，需要满足三个条件，不能相交，不能重叠，必须闭合，做完后载入到项目中；
STEP3：进入三维，用楼板-楼板边功能，创建新的楼板边缘，选中载入的轮廓族，拾取室外楼板的边缘，快速添加室外楼板。
添加台阶的核心是需要大家灵活掌握轮廓族的创建，轮廓族虽然是二维族，比较简单，但是他却在Revit中发挥中举足轻重的作用。
大家学会了吗，咱们下次见。
【柏慕进业成都分部，文/梁嘉鸿】
由于体量的应用越来越成熟，结构也要跟着体量走，对于结构来说，最大的建模困难莫过于做异形梁，那么这次我先跟大家讨论一下如何简单在面上绘制。在接下来的日子里，我们会更加深入探讨体量上的自适应梁。今天我们先来个简单的初接触。
首先，绘制一个垂直的体量面，如图所示。值得注意的是，这次我们探讨的是垂直面上的梁，一步一步来。自适应后面我们再讨论。
然后，我们在这个面上绘制一些线。这里要注意，梁是属于放样类型的族，对于一些拐弯角度特别大是无法生成的，这里我也给大家分享模型，等下大家可以试试拾取另外一条线。
载入项目当中，这步比较简单。
在项目中三维显示，我们查看刚才画好的线以及体量。
跟着，我们用梁的命令。看到有拾取线工具，我们点选一条绘制好的线即可。记得开三维捕捉，不要问我为什么，你试试不勾就知道了。
最后生成模型，结果如下。希望大家能注意我前面提及的点，比较重要。以后我们再来说曲面上的梁如何做。谢谢您的宝贵时间，谢谢！
免费Revit教学视频。
Revit系统族包含用于创建基本建筑图元（例如，建筑模型中的墙、楼板、天花板和楼梯）的族类型。系统族还包含项目和系统设置，而这些设置会影响项目环境，并且包含诸如标高、轴网、图纸和视口等图元的类型。
尽管不能将Revit系统族载入到样板和项目中，但可以在项目和样板之间复制和粘贴或者传递系统族类型。可以复制和粘贴各个类型，也可以使用工具传递所指定系统族中的所有类型。
Revit系统族还可以作为其他种类的族的主体，这些族通常是可载入的族。例如，墙系统族可以作为标准构件门/窗部件的主体。
在过去的十年间，建筑设计事务所BohlinCywinskiJackson里的早期建筑师发现了通过BIM软件克服设计挑战的新方式。这些建筑师们将他们的设计载入AutodeskRevit的BIM工作流中。今天，Dynamo软件在这一过程中起到了主导作用。
Dynamo，这一设计师的可视化编程工具帮助BohlinCywinskiJackson协调项目的所有环节，并在不用完全重建的情况下，瞬间改变这些环节。BohlinCywinskiJackson事务所的高级副总建筑师NickSnyder说到：“你可以将设计视作一个迭代的过程，而且比以前更流畅。通过Dynamo，我们可以以一个循环的方式来整合并更新我们的设计，这也是更符合建筑师们思考的一种方式。”
Dynamo让设计师建立视觉逻辑来探索参数化的概念设计，并自动化各类任务。作为Revit的延展，Dynamo使得BIM的运算设计成为可能。通过复杂设计，并基于一系列已定义的规则而进行快速迭代，建筑师可以快速开展项目。
BohlinCywinskiJackson的项目运营经理GabeHodge说到：“这有点像定格动画片。拍一张照片，调整，然后再拍另外一张。过去，这个过程很耗时。”
Dynamo也能兼顾省时的协作。2014年，BohlinCywinskiJackson的一个民建项目客户在加拿大休伦湖东北部的乔治亚湾获得了一个未开采的岩石岛屿，希望在那里建造一座钓鱼屋。设计师将这个休闲场所设计成一些列巧妙散落在远处，并面朝大海的船体形状。
设计师AdamWise提到：“我们从一些比较复杂的形状概念开始，比如一些传统上由造船工建造的形状。但预算上不允许我们把工人直接派到那个岛屿上去。岛上到处是曲状甚至双层曲状的贝壳。我们早已料到我们必须通过一种精密的建模和装配的方式来把该项目建造到岛上。”
设计师们几乎马上就想到了通过Dynamo建立一个能让他们精细地改变设计形状的模型，在有些项目里也能大幅度地改变设计形状。设计师们想要延续公司使用BIM交付所有设计工作的实践，尽早采用Dynamo能让他们创建并研究这个钓鱼屋复杂的形状，并且将这些设计形状整合进AutodeskRevit的模型中。设计师AdamWise说到：“我们保持了项目曲线和高度的相互关联，既在整体上又在个体上调整各个曲线和高度。我们可以快速调整并输出各种各样的形状。”
然后，建筑师们就能与装配环节合作了。装配工可以用此模型预建这些形状，在其厂房里装配好然后将其运到工地再拼装起来。设计师AdamWise补充说道：“如果手工完成这些工序，需要的时间将呈指数级增长，而且那将是一种更笨重的不同工艺。现在，这种工序更轻巧、更精细。”
在用Dynamo之前，这个项目必须在纸上进行规划，而且装配工们不得不自己进行归档操作。现在，中间步骤被省略了，装配工们是设计和施工阶段的合作伙伴。BohlinCywinskiJackson的项目运营经理GabeHodge说到：“Dynamo让公司的协同达到了一个我们从来没体验过的程度，我们在模型里展示的设计对装配工很有用。这些协同技术让装配工能参与设计，也能让我们参与装配环节。”
在他们跟装配工完成形状微调的时候，设计师正在创造一个经济节约的过程并建造一个更好的结构。参与设计的讨论让装配工们可以告诉建筑师项目到底要花费多少，因为所有人都处于同一信息水平。BohlinCywinskiJackson的项目运营经理GabeHodge继续说到：“你设计和制造的东西也没有什么神秘之处。我们比其他事务所更细致地研究项目的材料和细节。你真正地在用一种开放的方式研究如何制造商品。这种开放式方法非常好，并且难以预测。”
文章来源：华幕BIM
Revit中的所有图元都是基于族的。“族”是Revit中使用的一个功能强大的概念，有助于更轻松地管理数据和进行修改。每个族图元能够在其内定义多种类型，根据族创建者的设计，每种类型可以具有不同的尺寸、形状、材质设置或其他参数变量。族的价值在于其附带的信息内容，可将我们熟知的二维设计图例三维实物信息化，省去传统的沟通环节达到提高设计生产效率；类似于国家标准图集管理，族库需要一个管理规范、族属性信息构成形式规范及族属性信息分类的规范，目前由于缺乏规范导致行业很难对这些属性信息进行统一管理。这样就会导致族构件的重复利用、检索相当麻烦，阻碍BIM技术的全生命周期过程。工程实践中针对上述问题总结出标准化实施经验。
首先在给排水构件及注释族库创建之初，族库的分类框架应符合设计逻辑的需求及国家标准图集对专业设备的归类标准，可将族库按照分类分级思路做如下划分：
设备（消火栓、灭火器、水泵、水箱、锅炉、散热器、压力容器等）；
管路附件（截止阀、闸阀、球阀、信号阀、湿式报警阀、预作用报警阀、雨淋阀、水流指示器、喷头、地漏、水龙头、存水弯、压力计、液位仪、流量开关、压力开关、玻璃管液位仪、水表、监测传感器等）；
管件（T形三通、双45度Y形三通、同心变径、四通、弯头、管帽、管接头、过渡件、顺水三通等）；
卫浴设备（台盆、马桶、淋浴、小便池、水盆等）；支架和吊架（管道支架、吊架、减震垫等）；
给排水附属构筑物（化粪池、检查井、雨水口、水池、污水坑、隔油池、降温池、水泵接合器等）；
注释（立管标记、管径、管长、尺寸、设备参数等）
其次族的数据主要分为三部分，即族的名称、族类型名称及族属性信息。
族的名称可按如下原则划分：给排水专业管件命名应遵从“构件名称-材质连接方式”的原则，管路附件命名应遵从“构件名称-连接方式”的原则，设备命名应以“设备名称”来命名；族类型名称可按如下原则划分：管径大小区别的构件命名应遵从“地漏-铜制-DN50，DN100″的原则，设备尺寸（容积）区别的构件命名应遵从“化粪池；50m3，100m3″的原则；族属性信息应包括必要设计信息、施工信息、成本信息及检索信息，如水泵应遵从“流量、扬程、电机功率、系统类型（如消火栓系统）、构件分类码”的原则，水箱应遵从“尺寸（10x5X3m）、材质（sus304）、系统类型（如给水系统）、构件分类码”的原则。
最后，族库管理主要分为二部分，即调用权限管理、族审核入库。
调用权限管理是对使用族库的人员所拥有的权限进行管理，有默认的专业管理员，专业管理员可以对使用族库的人员分配查看、编辑、删除等操作权限，其他设计人员只能进行查看和使用。
在Revit如何创建组合楼板？大多数情况下，使用Revit创建压型楼板(三维细节显示)是不必要的，也会因此拖慢软件的运行速度。特别是在大型钢结构厂房或者装配式建筑的项目中，经常会需要创建组合楼板模型。
尽量减少组合楼板的三维表现要求，同时满足二维出图的需要，提高模型打开速度和显示效率，最好的办法是使用【Revit】内置的组合楼板。
操作步骤
1.创建结构楼板
在结构选项卡→结构选项卡→楼板→结构楼板，打开创建楼板命令。或使用快捷键“SB”进入结构楼板编辑模式。
2.新建楼板类型
在属性窗口中，点击编辑类型，弹出“类型属性”对话框，复制一个新的楼板类型，重命名为“组合楼板+厚度”，例“组合楼板150mm”。
3.修改楼板构造
点击“类型参数”→“构造”→“结构”，编辑，打开楼板层构造窗口。删除“核心边界”一下的构造层，在“结构”构造层下方插入一个新的层，设定功能为“压型板”，材质为“钢，碳钢”。调整“结构层”厚度为150mm。
4.修改压型板属性
Revit中可更改压型板的轮廓和用途，其中轮廓可自行设计载入。压型板内置两种用途：与上层结合、独立压型板。这里以“形状压型板_非复合：40x150mm”、“与上层结合”为例。
5.创建楼板
点击“绘制”标签栏，点击“拾取支座”。拾取钢梁中心线，绘制组合楼板轮廓。
点选楼板轮廓线，在修改|创建楼层边界选项卡中，调整楼板边界和压型钢板板边界。(悬臂：混凝土-100mm，钢50mm)。点击“编辑模式”，“完成编辑模式”。
图纸中的立管标记一般用圆圈表示，其大小、’线型有一定的要求。Revit中通过绘制上升符号和下降符号的方式来标示立管。
对于上升符号和下降符号，用户可以在系统的“类型参数”中设置符号样式，在“机械设置”中设置大小，以及在对象样式中设置其线型。
如果立管的顶部标高低于当前视图的“视图范围”设置的“顶”标高限制，则该立管显示为下降符号。如果立管顶部的标高高于当前视图的“视图范围”设置的“顶”标高限制，则该立管显示为上升符号。
我们可以为不同的系统设置其管道的上升符号和下降符号，每个系统可以有不同的符号设置。选中管段，单击“管道系统”上下文选项卡，在“属性”面板中点击“编辑类型”命令，打开“类型属性”对话框。
在“上升/下降”类型参数中，点击右侧的
（展开）命令，打开“选择符号”对话框，选择其中一种符号进行替换，单击“确定”完成。
用同样的方法，将所有的上升符号和下降符号进行设置。
立管根据视图“详细程度”的不同，分为单线及双线显示。
在“管理”选项卡下方单击“MEP设置”，然后打开“机械设置”对话框，切换至“管道设置”节点。在右侧面板中找到“管道升/降注释尺寸”，将值设置到需要的大小。这里的数值表示该符号打印在图纸上的尺寸大小，默认设置下，Revit会根据每张图纸的比例，自动缩放符号的大小，使其得到相应的打印大小。
单击“管理”选项卡下的“对象样式”打开“对象样式”对话框，点击“过滤器列表”下拉按钮，在下拉列表中勾选“管道”，将其他专业取消勾选。
在“对象样式”对话框类别中找到“管道”分类，点击左侧加号将其展开，找到用于控制上升符号和下降符号线样式的“升”“降”栏，可以对“线宽”、“线颜色”、“线型图案”及“材质”进行设置。
问题：
在版本之间升级本地Revit模型时，该过程失败并出现错误。
Revit文件已损坏
文件<文件名>中的数据已损坏，需要手动恢复。
原因：
冲突的附加模块
解决方案：
查找有问题的附加模块：
1.关闭Revit。
2.通过将附加模块移动到新位置来暂时禁用这些附加模块。
3.重新启动Revit，并查看是否仍出现问题。
4.如果没有问题，请关闭Revit并逐个启用每个附加模块，直到问题出现。
5.执行此操作，直到找到有问题的附加模块。
6.与附加模块的创建者联系。
文章来源：我知学堂
操作步骤
1、打开学习资源包中的“场景文件>第4章>01.rvt”文件，如图所示。
2、切换到“建筑”选项卡，在“构建”面板中单击“柱”下拉列表中的“结构柱”命令快捷键为CL），如图所示。然后在“属性”面板中选择需要的柱类型，如图所示。
3、当前项目文件中只有钢柱一种类型，需要载入混凝土柱族。在当前选项卡中直接单击“载入族”按钮，进行族的载入，如图所示。
4、在弹出的“载入族”对话框中，依次进入“结构柱混凝土”文件夹，选中“混凝土-矩形-柱”与“混凝土-圆形-柱”两个族文件，并单击“打开”按钮，如图所示。
5、族载入成功之后，在“属性”面板中选择“混凝土-矩形-柱”类型，然后单击“编辑类型”按钮，如图所示。
6、这时会弹出“类型属性”对话框，单击“复制”按钮，弹出“名称”对话框。输入新的类型名称为400×400mm，然后单击“确定”按钮，如图所示。
7、修改新类型对应的参数，将b和h均修改为400，如图所示。按照同样的方法，再复制出400×500mm族类型并修改参数，最后单击“确定”按钮。
8、在选项栏中设置放置方式为“高度”，标高为“二层”，如图所示。在属性面板中选择结构柱类型为400×400mm，然后在2轴与B轴交叉点位置单击即可放置结构柱，Revit会自动捕捉轴网交点，如图所示。
9、单击“在轴网处”按钮如图所示，接着框选当前平面视图中除A轴以外的所有轴线，将会在轴线交汇处生成结构柱预览。按住键盘上的Shift键，单击C轴取消选择后，单击“完成”按钮，即可批量生成结构柱，如图所示。
免费Revit教学视频。

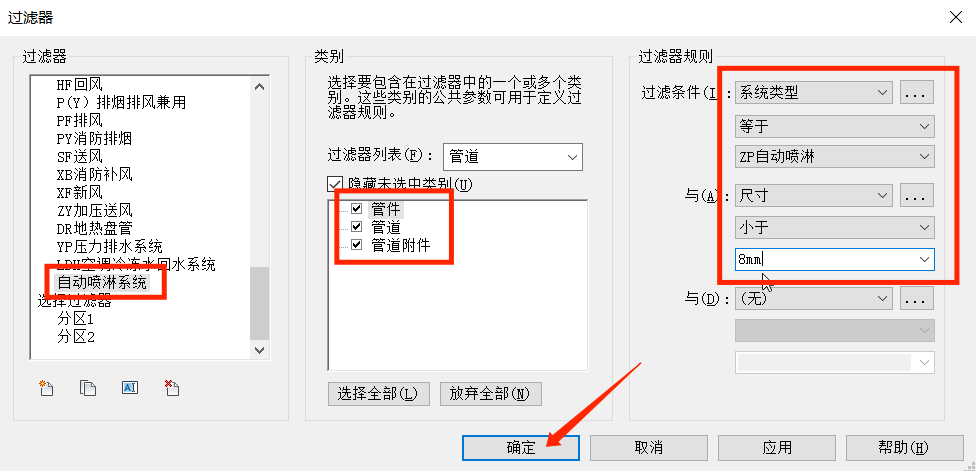

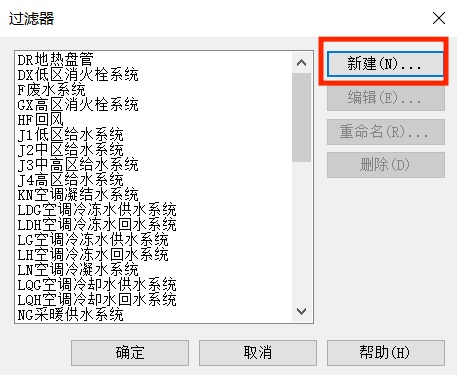

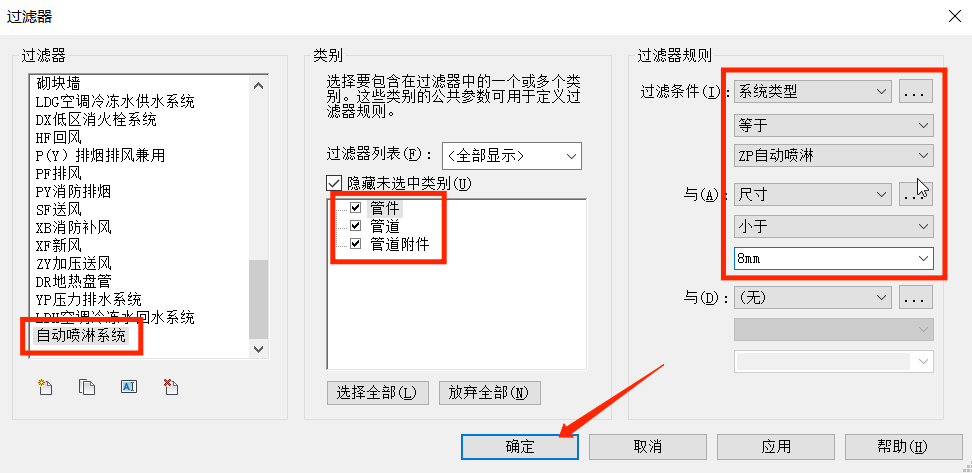

最近，有在学习Revit的朋友遇到这样的问题，Revit过滤器设置规则时过滤条件添加不了该如何解决？
建过滤器，设置过滤器规则，过滤条件没法添加，点击“更多参数”还是添加不了是？
两个原因：
一、没有选择类别。
二、选择的类别中没有对应的参数值。
以上这里为各位分享了Revit过滤器设置规则时过滤条件添加不了的处理教程。有需要的朋友赶快来看看本篇文章吧。
有些朋友在安装完Revit2019，对于查看和选择分区的功能还不是很了解，下面就为大家分析一下。
可以通过楼板平面和剖面视图处理建筑模型中的分区。 需要先激活分区的可见性，才能查看这些分区。
除了使用楼板平面和剖面视图外，还可以在系统浏览器和“热负荷和冷负荷”对话框中查看分区/空间的层次关系。
楼板平面和剖面视图中的分区
可以在楼板平面和剖面视图中查看和处理分区。 在楼板平面和剖面视图中选择分区的方式与在【Revit】中选择其他构件的方式相同。
与小间隙空间相关联的分区(和空间)不在平面视图中显示。 但是，它们会在“热负荷和冷负荷”对话框的预览窗格中显示。这是因为小间隙空间是在负荷分析过程中分析的。
立面视图和三维视图中的分区
在立面视图或三维视图中，无法查看、创建或选择分区。
系统浏览器中的分区
可以在系统浏览器中查看分区/空间的层次。 空间会按其所属的分区组织起来。 有两种类型的分区：您或其他人创建的分区以及默认分区。
最初，空间会被指定给“默认”分区。 每个空间都必须在分区中。
创建一个分区后，该分区和默认分区会彼此独立地显示在系统浏览器列表中。将空间添加到某个分区中后，空间即从默认分区移动到所创建的分区。
最终，模型中的所有空间都应指定给定义的分区，而“默认”分区将成为空白分区。
要在系统浏览器中显示分区，请在视图栏上单击“系统”，然后选择“分区”。
要在系统浏览器中选择某个分区，请在按CTRL键的同时单击该分区。 所选分区将在楼板平面和剖面视图中以红色高亮显示。 还可以在分区上单击鼠标右键，然后选择、显示或删除分区，或者查看分区属性。
注： 也可以处理系统浏览器中的空间，并在“热负荷和冷负荷”对话框中查看相似的分区/空间层次关系。
随着装配式建筑的大力发展，各个省区对装配式建筑都颁发了相关政策标准，可见装配式建筑在当今建筑行业的重要性。上一篇我们讨论了如何将 Revit 模型导出到 YJK 里，但盈建科结构设计软件（YJK）只能进行结构设计，不能与机电进行相互协同，就无法满足一些预留孔洞的精确定位，但小伙伴们，不用担心，YJK 有 Revit 接口哦，今天小编就给大家讲一下 YJK 导 Revit 的方法及注意事项。
1、首先我们要有 YJK 格式的文件（今天我就用我建好的一个模型为例）；
2、打开 Revit-YJKS 软件（注：Revit-YJKS 要与 YJK 版本一致）；
3、我们要新建一个项目并保存，在这里我命名为「项目 1」（否则 YJK 导 Revit 成功不了哦） ；
4、在 「YJK_结构模型」中点选「设置关联」；
5、在「模型路径」中选择我们的 YJK 格式的文件，然后点选「生成」；
6、在「模型参数」里我们可以修改剪切顺序；
7、在「模型导入」里点选你想要的楼层即可；
8、好了，这就是我们想要的模型。
后面的功能都可以尝试哦，然后我们可以一起交流。
来源：FreeBIM
作者：肖思华
学习一款软件不是死记硬背，而是掌握软件的内在逻辑，初学者的学习步骤(创建方位定点按钮属性绘制)
强化Revit核心操作
掌握Revit软件内部各建筑部件的资料，Revit平立图，Revit建筑信息模型的数据库的应用，BIM超强可视化实现，Revit接口功能的应用
将Revit与其他软件进行关联
BIM最重要的特点是关联相关领域，因此Revit建立的模型需要去其他相关软件进行统筹，达到利益最大化，除了Revit外，常用的软件有BIM方案设计软件(OnumaPlanningSystem)、BIM可视化软件(3DSMax)、BIM模型综合碰撞检查软件(AutodeskNavisworks)、BIM造价管理软件(Innovaya)、BIM运营软件(ArchiBUS)
学会讲解模型
如果你只想做义工BIM建模员，那上述条件已经够了，但如果你还想继续爬，那沟通表达少不了。
在学会建模的条件下，要更了解团队设计的模型。试着写模型分析报告，从模型的基本结构、特点、应用、优势以及不足等方面进行分析，充分了解模型，你才能够将模型表达出来。试着以图文的方式介绍你的观点，让整个介绍看起来更生动，更让人能听进去。
记住，讲解最重要的是让人懂你说了些什么，而不是用繁荣专业的词汇故弄玄虚。
懂得与人沟通
看过一个故事，主人公半路从BIM起家，从BIM建模修复人员开始做，因为勤学好问又善于沟通，最后负责跑起了业务，跑什么业务呢?
跑BIM相关领域各个负责人那里沟通，别看这活听着不咋地，但人家因为这个当了BIM项目经理。
这不是一个人的故事，而是整个BIM项目经理必须要经历的事情。
所以别在埋头苦干了，抬头看看别人，当知识不再是评定的唯一条件时，你需要另辟蹊径。
学会降低BIM成本
许多时候，钱都是一个好东西，BIM也不例外，企业为什么用BIM，不仅仅是因为它好用，还有一个重要的原因是因为它便宜。
多便宜?一个查缺补漏就能省上万块的成本费，好多个查缺补漏能省多少钱你算算!
你带来的价值量，也就是你在企业能够上升的空间。细节决定成败，希望各BIM从业人员擦亮眼睛，发现一个小小的纰漏就能让你崭露头角，何乐不为?
走在BIM时尚前沿
当然，不是每一个人都可以挂起一股时尚风，但走在时尚最前沿总不会错。建议平时多关注BIM相关动向，尤其是政治动向，BIM风就是由政策引导的，国家的态度就是大方向，其次掌握BIM科技动向，看看BIM有没有产生新技术。
Revit并没有直接提供给我们地面铺砖的做法，我们要如何做出铺砖的效果，并且还能正确的统计出铺砖的数量呢？下面给大家介绍两种做法。
方法一：
1.打开软件，在“建筑”选项卡下找到“屋顶”命令，选择任意一种方式绘制屋顶；
2.点击左侧屋顶实例属性下拉箭头，在最下边找到“玻璃斜窗”；（绘制屋顶时，绘制对象是从选取标高往上进行绘制的；而绘制楼板时，绘制对象是从选取标高往下绘制的）
3.用矩形命令绘制玻璃斜窗区域（及需要铺砖的区域），绘制好的边框线一侧有小三角符号，表示该绘制边线有坡度，选中所有边框线，在左侧实例属性栏找到“定义屋顶坡度”取消勾选该选项，则坡度被取消，点击完成；
（注：绘制的边界线不要超出墙体，最好沿着墙内部边界线绘制，不然会提示“是否希望将高亮显示的墙附着到屋顶”，
点击“是”，则屋顶部分与墙的相交处，墙沿着屋顶所在的面被剪切）；
4.点选创建好的玻璃斜窗，在实例属性栏选择“编辑类型”，弹出“类型属性”对话框，根据实际面砖大小调整其间距尺寸；（“幕墙嵌板”可以选择系统嵌板或者是自行创建；将网格布局设置为“固定距离”，即可输入面砖对应尺寸；“调整竖梃尺寸”必须添加了竖梃才起作用）；
5.幕墙嵌板也可以自己创建一个想要的类型，新建族，选择“公制幕墙嵌板”，创建新的幕墙嵌板；
6.打开立面视图“内部”视图进行绘制，沿着样板预设的参照平面创建拉伸，并将其子类别设置为“嵌板”，为嵌板添加材质参数，及嵌板厚度参数；
7.将创建好的幕墙嵌板载入到项目中，在玻璃斜窗的类型属性对话框中把创建好的幕墙嵌板应用于当前项目（如果遇到不规则形状的楼板，可以先将幕墙嵌板设置为“系统嵌板：穿孔板”查看、调整效果）；
8.使用明细表对幕墙嵌板数量进行统计（如果创建的铺砖形状不正确，先把网格线解锁，再调整网格线到合适的位置）；
（注：若是想要添加灰缝效果，可以使用“竖梃”代替灰缝，此时“调整竖梃尺寸”不能勾选，勾选以后软件会自动根据整体幕墙尺寸调整竖梃位置，导致幕墙嵌板形状发生改变）
方法二：
1.新建族，选择“自适应常规模型”族样板；
2.创建“模型参照点”并将其选中，点击“使自适应”；
3.将创建的参照点用参照线依次连接起来，并创建实体形状（注意勾选“三维捕捉”）；
4.将创建好的自适应构件载入到项目中，选择四个交点放置该自适应面；（放置的交点可能会在不同的工作平面上，建议把不需要的构件临时隐藏，再进行放置）
5.在“建筑”选项卡下点击“幕墙系统”选择自适应面，点击左侧实例属性中的“编辑类型”，进入类型属性对话框；
6.为该幕墙系统复制一种类型，调整好网格间距；
7.在“修改/放置面幕墙系统”选项卡下点击“创建系统”，此时可以把自适应面删除，幕墙系统便已经创建完成，其他的设置跟方法一相同。
如何在Revit中制作体量形体？需要哪些步骤？
1.新建公制体量，使用直线工具，绘制形体的轮廓，使用直线中的半椭圆与样条曲线，绘制成如图所示的形状。
2.将这个轮廓创建实心形状如图，设置一定的高度，再将这个形状图元设置为透视，如图所示。
3.当这个图设置为透视后，再点击添加轮廓的按钮，给这个形状添加若干个轮廓。
4.选中中心的黑点与右边的紫色的点，使用缩放与旋转工具，缩放到相应的距离和旋转的角度，每一层都要缩放注意层层递近，旋转的角度随着这个形状的扭曲而设定，没有特定的角度。
5.当形状完成之后，再导入到项目中，给形状添加幕墙系统。我们可以任意的设定幕墙网格的间距与布局。
体量术语补充：
何为体量研究：
即：可以使用造型形成建筑模型概念，从而探究设计的理念。并且在概念设计完成后，还可以直接将建筑图元添加到这些形状中。
何为体量：
即使用体量实例观察、研究和解析建筑形式的过程。
何为体量族：
即一个形状的族，属于体量类别。内建体量随项目一起保存；它不是单独的文件。
何为体量实例或体量：
即载入的体量族的实例或内建体量
何为概念设计环境：
即一类族编辑器，可以使用内建和可载入族体量图元来创建概念设计
何为体量形状：
即每个体量族和内建体量的整体形状。
何为体量研究：
即在一个或多个体量实例中对一个或多个建筑形式进行的研究。
何为体量面：
即体量实例上的表面，可用于创建建筑图元（如墙或屋顶）
何为体量楼层：
即在已定义的标高处穿过体量的水平切面。体量楼层提供了有关切面上方体量直至下一个切面或体量顶部之间尺寸标注的几何图形信息。
何为建筑图元：
即可以从体量面创建的墙、屋顶、楼板和幕墙系统。
何为分区外围：
即建筑必须包含在其中的法定定义的体积。分区外围可以作为体量进行建模。
体量楼层和概念设计分析过程中经常遇到的问题及解决方法：
在视图中看不到体量
症状：打开视图后，看不到体量。
病因：“显示体量形状和楼层”功能未打开，或者视图过于放大导致距离体量太近。
药方： 单击“体量和场地”选项卡，打开“概念体量”面板下的“显示体量形状和楼层”。将视图进行缩放匹配。在“可见性/图形替换”对话框的“模型类别”选项卡上，展开“体量”。确认已选中“体量”和“体量楼层”。单击“确定”。
无法选择或者标记体量楼层
症状：无法选择或标记体量楼层。
病因：在图纸中，体量是第一个可选图元。
药方：将光标放置在体量楼层上，并按Tab键将焦点从体量转移到体量楼层上。（检查状态栏以进行确认）然后单击以选择体量楼层，或对其应用标记。
总楼层面积不可用于体量楼层明细表
症状：你要创建将体量的总楼层面积包括在内的体量楼层明细表。但是，“总楼层面积”字段并未列在“明细表属性”对话框的“字段”选项卡上。
病因：“总楼层面积”是体量参数，而非体量楼层参数。
药方：创建显示“总楼层面积”的体量明细表。
建模过程中，我们要对各专业识别、区分以及控制不同专业的图元可见性等，好的过滤器使用习惯帮助我们提高效率，节省时间。今天我们来学一下设置Revit过滤器的几种常见方法。
1.点击“属性”面板中的“可见性”，找到“过滤器”下“编辑/新建”选项，新建过滤器（图1）
2.勾选类别，根据系统类型进行过滤（图2）
图1
图2
当机电系统较为复杂时，我们需要隐藏一些小管径的管道来保持整体的一个完整，这时就可以通过过滤器来实现，这只须在过滤中设置需要过滤的尺寸即可（图3）
图3
我们知道，Revit中并没有桥架系统，若我们需要对桥架进行系统的分类，可以通过系统名称进行过滤（图4）
图4
04规则过滤器-标高过滤
我们还可以通过标高来进行过滤。
首先编辑新建一个新的过滤器，命名为需要过滤的楼层及图元，如“一层设备”，其次勾选相对应的类别，如“机械设备”，最后过滤规则设置为“标高 等于 1F”（图5）
图5
05规则过滤器-楼层过滤
我们还可以通过楼层过滤的方式来实现分层。

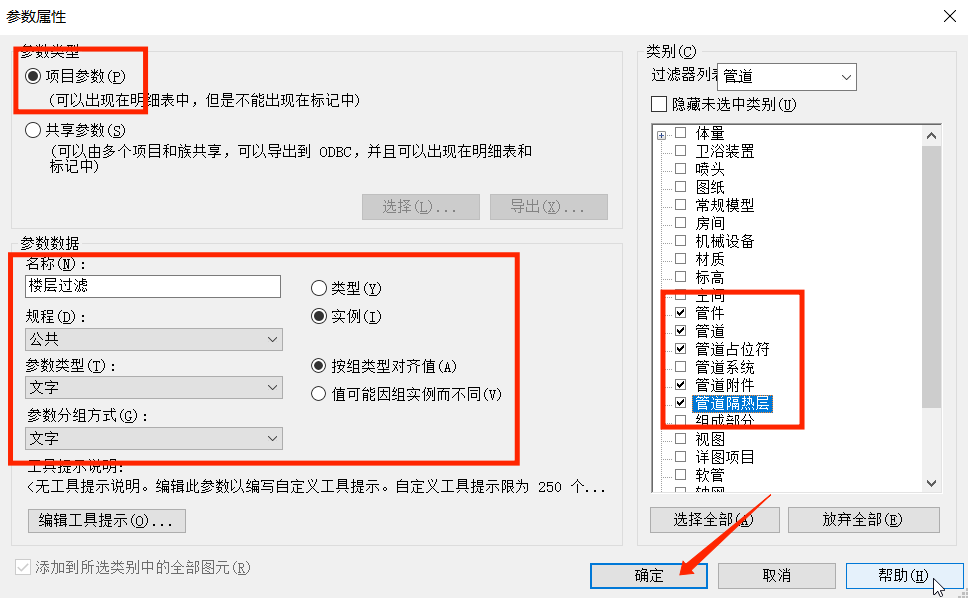

首先先新建过滤器，命名为“1F-管道系统”，勾选类别，点击过滤条件后面的按钮，添加项目参数，选中参数类型，对参数数据进行设置，勾选类别，点击确定，过滤规则为“楼层 等于 1F”（图6、7、8）
图6
图7
图8
对于部分区域图元管理及可见性设置等，我们用到的是选择集过滤，它主要有两种设置方法。
方法一：

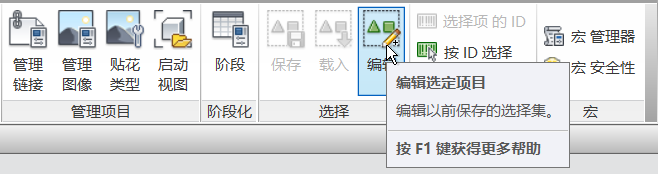

点击”管理”菜单栏下的“

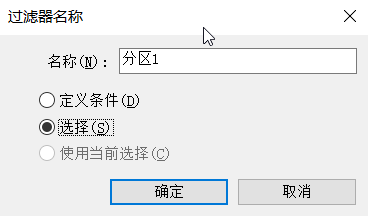

编辑”，新建过滤器，点击“选择”，点击确定，然后选择图元，选中部分为灰色显示，即完成选择（图9、10、11）
图9
图10

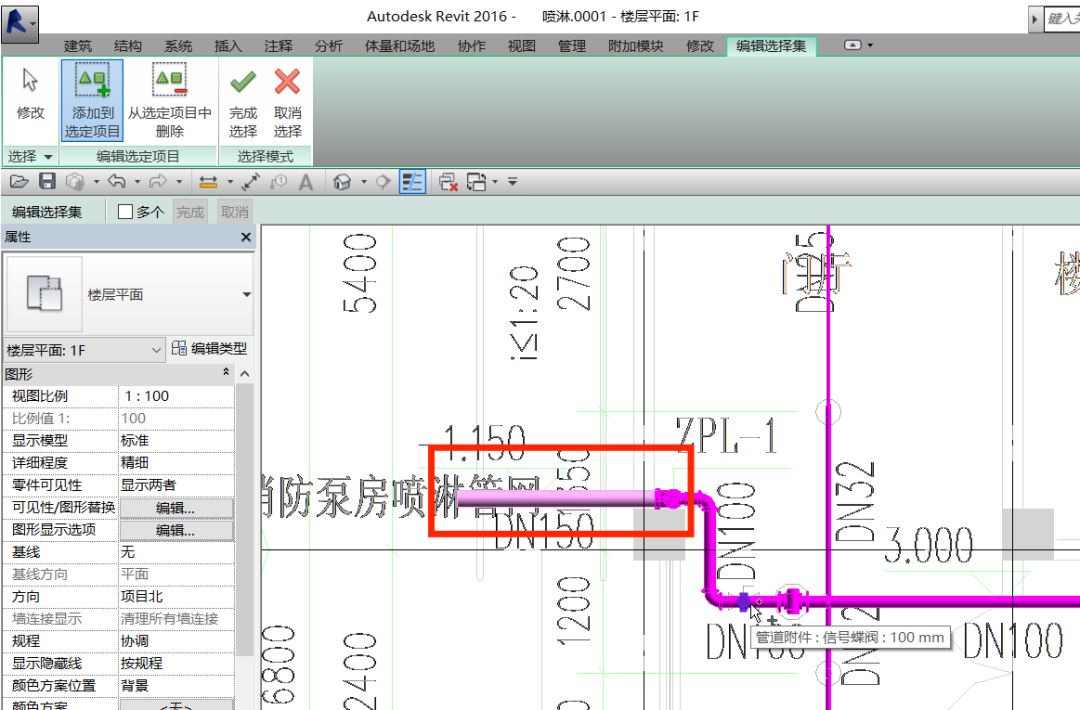

图11选择后的图元
方法二：

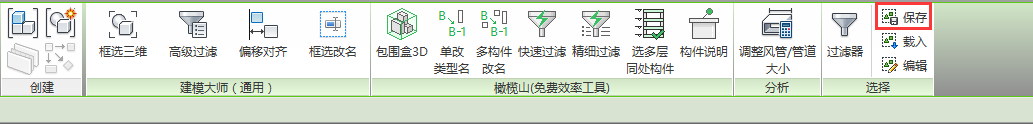

选中图元状态下，点击“选择”面板下的保存，命名选择的内容，确定（图12、13）
图12选择图元(保存)

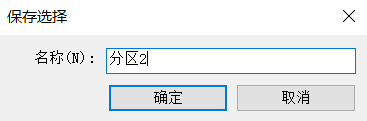

图13保存选择
最后打开可见性面板，过滤器选项下添加设置好的过滤器，就可以进行线型颜色的统一设置及管理（图14）
图14“添加”过滤器
今天的分享就到这里，不知道你学的如何？如果有什么新的想法，欢迎进入公众号留言，和我一起学习进步。
文章来源：BIM数据方块
作者：吴嘉文
Revit是BIM的主流软件，学BIM技术几乎都是从revit开始。现在也有很多人从网上自己购买revit视频来学习BIM。但是其中大部分人对BIM和revit不是很了解。往往只是购买了一小部分revit视频，可能是revit建筑，也可能是revit结构，或者revit MEP。购买这些视频到底值不值得呢?revit培训内容是什么呢?
Revit这款软件可以做建筑，结构，MEP及族四大部分。这款软件几乎包含了建筑模型的各个阶段，所以它是BIM的主流软件。那么revit培训也主要就是这四部分。下面我们来详细说说这四部分。
建筑部分学习内容大纲：
· Revit系列软件介绍—Revit的基本术语
· BIM基础及Revit基础操作
· 项目的创建及轴网与标高的创建、编辑
· Revit系列软件的常规设置
· Revit建筑构件的创建(各种墙体、门窗、楼板、天花、屋顶、幕墙、楼梯、扶手、坡道、场地的创建、编辑设置)
· 出图与工程量
· 自定义族及高级命令
· REVIT工作流
结构部分学习内容大纲：
· 结构墙、柱、梁系统等桁架与支撑的创建与设置
· 结构基础和结构板的创建与设置
· 洞口的添加与设置
· 钢筋的添加与设置编辑
· 结构族的创建
· 钢筋速博插件应用
· 出图与工程量
MEP部分学习内容大纲：
· MEP参数设置
· 风管系统和管道系统的建立
· 风管的绘制
· 水管的绘制
· 桥架的绘制
· 水管管件与附件
· 风管管件与附件
· 设备的选择创建
· 各专业模型的链接整合
· 与专业插件的配合实践操作
· 出图及明细表
· MEP族
族部分学习内容大纲：
revit培训的主要内容就这四部分。但是BIM不是掌握一款revit够了，因为BIM是建筑全生命周期的理论，还有其他算量及碰撞检测软件：Navisworks，Lumion等。
6、选择特殊性质的图元。
6.1 选择链接。Revit允许我们将不同的模型通过链接的方式整合到一个项目文件中，链接进入的文件有时无法选择，这是我们就要打开选择链接的按钮。
6.2 选择基线图元。如果在一个视图中，设置了该视图的基线后，就能看到基线视图的图元并且以灰色显示。正常情况下时无法选择的，打开选择基线图元就可以选择。
6.3 选择锁定图元。通过锁定命令锁定后的图元，是为了防止该图元被修改，因此直接锁定。但是有时又需要再次编辑锁定后的图元，这是就打开选择锁定图元的按钮。
6.4 按面选择图元。该按钮的效果在步骤2中有提到。
6.5 选择时拖拽图元。如果想要移动图元，除了使用修改选项卡中的移动命令，也可以用鼠标进行拖拽。拖拽时有两种情况，默认的情况，先选中图元，然后按住左键不放进行拖拽。第二种情况是，打开选择时拖拽图元，在选择图元的同时就可以拖拽图元，而不需要放开左键后再进行拖拽。
文章来源：深大土木与交通工程学院校友会
今天，我主要和大家分享如何在revit中根据cad图纸来画结构模型。
上面这张图中的模型，就是接下来我们分享内容的成果，一层楼的柱、梁、墙、板。
一、界面优化设置
首先，我们一起来打开revit软件，点击新建结构样板，因为我们要做的是结构模型，所以选择结构样板就有我们建模需要用到的工具。
为了提高我们建模的效率，在建模之前，我们需要对软件的作界面进行优化设置。我们点击视图，找到用户界面，将最常用到的项目浏览器和属性框勾选调出来。然后，用鼠标点中项目浏览器拖拽，让它贴紧界面的左边线。拖拽属性框，贴紧界面的右边线，大家可以尝试着操作，记住要贴紧，不然会悬浮在界面上，影响我们的建模效率，设置完就和下面这张图一样了。
二、标高
设置完界面之后，我们来讲标高和轴网的绘制。这是建模之前的必要设置。因为我们建模需要有参照，标高和轴网就是最常用的参照了。
首先，标高是在立面视图画的，所以我们在项目浏览器中找到立面，双击进入任意一个立面。同时，我们需要在cad图中打开项目对应的cad图纸，结构标高的图表通常在结构的柱墙平面布置图中可以找到。
我上面给出的这张图，就是结构标高的图表，我们画标高要根据这张图来画，看完这张图后，接下来我们双击进入任意一个立面来画标高。
首先选中任意一个标高，点击属性栏编辑类型，选中默认的正负零标高改为下标头，点击完成。点击数字正负零直接输入-0.05，点击数字3直接输入5.45。把标高1改为F1，把标高2改成F2。改成F1、F2的好处就是后面我们画的标高都会按照F1,F2,F3的顺序自动排列，接下来我们可以通过复制或者正列的方法来画标高。
复制或者正列的方法都可以，主要是看我们个人建模的爱好吧。
上面这张图就是我们画好的标高了，画完标高之后，我们要将标高到复制到项目浏览器的结构平面中，大家可以按照下面我给的图片步骤来操作一下。
把标高复制到项目浏览器，就像下面给出的图一样了。
三、轴网
画完标高之后，我们接下来画轴网，这时候我们需要将整理好带有轴网的cad图纸链接到revit中，通过识取cad底图的方式，来快速画轴网，在项目浏览器中双击F1，进入F1的结构平面，在F1平面试图中，链接cad图纸，链接图纸的时候要注意勾选紧当前视图，单位要选择毫米，定位为自动中心到中心，下面给出两张操作步骤的图给大家参考一下。
在这里需要注意的是，识取完第一根轴网之后，先按两次esc退出，然后点击轴号，将轴号改成和cad图纸的轴号一致然后再识取第二根轴网。其实方法和画标高是一样的，将所有的轴网识取完并且改完名字后，分别双击进入东立面和北立面视图，将轴网拉长和标高相交，最后锁定标高和轴网，避免建模的过程中不小心移动了标高或轴网，导致我们建模建得不精准。
上面这张图就是拉长轴网和标高相交的样子啦。
四、梁
画完标高轴网之后，接下来就是根据项目图纸的要求创建结构模型了。我们通常建模的顺序是从低到高，也就是地梁，地板，结构柱和剪力墙，就组成了我们一层楼的结构模型了。
首先我们来画梁，同样的道理，我们需要链接cad图纸来对位搭建模型，我们现在要画的是一层楼的梁也就是地梁，所以我们要在F1的结构平面中链接F1的梁图来画梁。
链接进来的图纸需要和我们画的轴网在同一个位置，点击修改栏中的对齐命令，然后点击画好的轴网1-1，接着点击cad图纸的1-1轴网，将横向和竖向的轴网都对齐后，就开始画梁。画梁之前，先看梁的图纸，确定梁的截面尺寸，顶部标高和混凝土等级等信息。
确定好这些信息之后，我们接下来点击画梁的命令。在属性栏中选择正确的梁类型，根据图纸的要求选择混凝土矩形梁，在编辑类型中修改梁的正确尺寸和命名，然后点击梁的中心线开始绘制，绘制完要修改它的材质为混凝土C35，大家可以参考下面给出的步骤来画。
上面图中红色显亮的地方就是我们画好的地梁了。
五、楼板
画完梁后接下来我们来画楼板，首先看cad图纸，确定楼板的厚度，楼板的顶部标高是否有是否有降榜，混凝土等级和洞口位置等信息，然后链接楼板的图纸对齐轴网之后，开始激活画楼板的命令。选择正确的楼板类型进入属性，修改楼板的厚度、材质以及名称。然后开始画楼板，可以通过直线、矩形、识取等多种方式画楼板，我们画楼板的过程中要注意电梯井等有洞口的地方要记得留洞哦。大家可以根据我下面给出的步骤来画。
根据cad图纸可以确定楼板的厚度是200mm,未注明的板面标高是-0.05m，楼板的混凝土等级是C35，堪剩等级是P6。我们来点击结构，楼板，楼板结构，出现画楼板的工具。
点击属性栏中的编辑类型，复制修改楼板的名称，板厚和混凝土等级。
设置好之后,我们可以用识取的方式来识取cad图纸楼板的内边线来画楼板。
然后点击修剪的命令PR来修剪识取线相交处多余的线。
识取完楼板的内边线形成闭合的状态，点击打勾完成。
上面给出的这张图就是我们画好的楼板了。
六、结构柱
画好楼板之后，我们可以按键盘中字母V两次，通过可见性设置点击导入的类别，将楼板的cad底图隐藏，把我们刚才画轴网时候链接进来的柱墙平面图调出来画结构柱和剪力墙。
我们来点击画结构柱的命令，在类型属性栏中选择混凝土矩形柱，将属性中的结构柱尺寸和名称修改正确,需要注意的是画柱子之前，要注意选择高度和连接上一层，不然我们画的柱子就跑到下一层去了，到时又要重新修改比较麻烦。
如果结构柱放置的位置偏离了cad底图的位置我们可以点击对齐的命令将它对齐，最后根据cad图纸修改结构柱的材质为现浇混凝土C50。
上面这张图就是我们画好的结构柱了。
七、剪力墙
一层楼的梁、楼板和结构柱都画了，下面我们来画剪力墙。首先根据cad图纸确定剪力墙的混凝土等级和厚度、偏移量等信息，剪力墙的厚度一般都会在cad图纸中注明的，没有注明的情况下我们可以用测量的命令来测出它的厚度。
这里测量出墙的厚度是300mm，接下来我们激活画剪力墙的命令，结构，墙，墙结构，在属性中选择正确的墙类型，设置墙的尺寸材质以及修改它的名称。
这里要注意的是画墙之前要设置为高度连接到F2，不然我们画的墙就会跑到下一层去了，这里和画结构柱是同样的道理的。
上图中红色显亮的地方就是我们画好的剪力墙了。现在标高，轴网和一层楼的柱、梁、墙、板都画完了，当我们把一层楼的柱、梁、墙、板都画完之后呢，就是下面这张图的效果了。
我今天分享的内容就是在revit中根据cad图纸画结构模型的方法，其他楼层的画法和这个是一样的。
在Revit中导入CAD图纸，完成对应的建模工作之后，该如何处理图纸？
1、如果该图纸不再使用，我们可以使用【】键直接删除即可。
2、为了以后方便进行检查，审图，查找绘制错误，我们会选择保留图纸。
但是我们绘制时，同一个平面视图可能包含多个CAD图纸参照，那么如何将图纸保留并选择性隐藏或者打开呢，例如：F1楼层平面视图，如图1所示：
图1
启动工能区【视图】→【图形】→【可见性图形】，弹出“可见性/图形替换”对话框，如图2所示：
图2
点击“导入的类别”，找到导入的图纸，如图3所示：
图3
①：导入的类别;
②：找到导入的图纸，将暂时不使用的图纸，把勾取消掉。
点击确定，经过上面的操作，我们把图纸隐藏起来，这样不影响我们检查模型以及后续建模需要导入其他图纸。如图4所示：
图4
如果模型创建完成，检查时，只需在“可见性/图形”里面，找到对应图纸，打“√”，图纸就会出现在平面视图。
【来源：科度BIM】
