在使用revit绘制管道时通常会有水管、水管管件、水管附件、水管末端、机械设备等，那风管有没有这些呢？有的，只不过称之为风管、风管管件、风管附件、风道末端、机械设备。这些东西使风管成为一个风系统，比如送风系统、排风系统、排烟系统等。这次要说的是怎么给风管，管件、风道末端等进行标注。首先，打开一个风系统的图纸，举例一部分进行标注
一、风管标记
1、新建—族—注释—公制常规标记

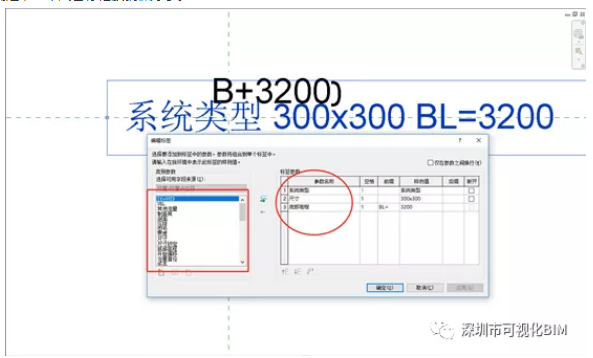

2、创建—标签—编辑标签，风管标记图纸中是只有“尺寸“的，但我们为了工作人员更直观的观看图纸，还可以加上”系统类型“、”中心标高“等。点击右侧绿色箭头添加完成后，对标签进行一些前缀的填写，使其更符合平常的标注样式，最后点击确定，一个风管标记族就做好了。

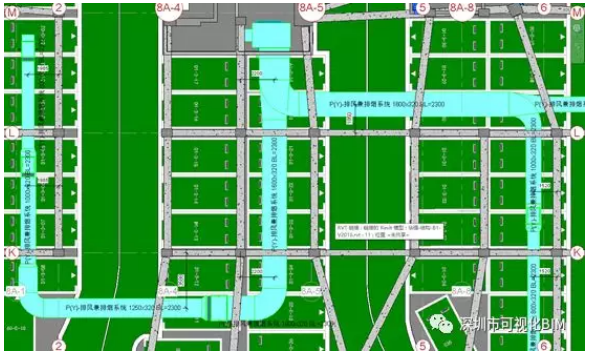

3、“载入到项目中”，在项目中选择“注释”-“标记”工具栏中的“按类别标记”，就可以对风管进行标记了，如图所示。
若觉得文字大小不合适，可以对其进行修改，
二、风管管件标记（管件一般不进行标记）
1、新建—族—注释—公制常规标记，进入样板后，把红色字体删除，把族类别改为风管管件标记，字段为风管管件

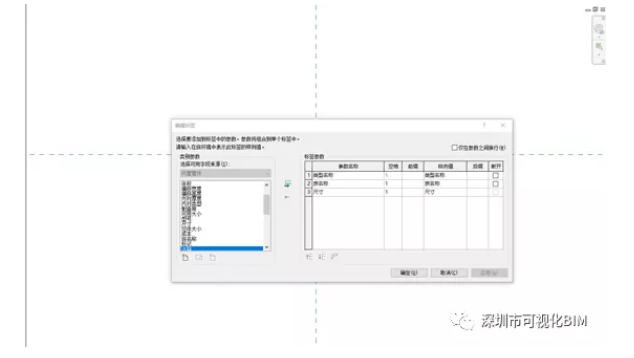

2、创建—标签—编辑标签，风管管件可选择“族名称”作为参数（不要的可删除）
3、修改完后“载入到项目中”，在项目中选择“注释”-“标记”工具栏中的“按类别标记”，对风管管件进行标记
三、风管附件标记
1、新建—族—注释—公制常规标记，进入样板后，把红色字体删除，把族类别改为风管附件标记，字段为风管附件
2、创建—标签—编辑标签，风管附件可选择“族名称”作为参数
3、修改完后“载入到项目中”，在项目中选择“注释”-“标记”工具栏中的“按类别标记”，对风管附件进行标记（此处的风管附件比较少，风管静压箱是做族绘制的，有兴趣的小伙伴可以自己网上找图纸试试）
四、风管末端
绘制风管末端时或者在标记前可以先对风管末端进行一个修改，类型名称改为和图纸上的一样，。（因为之前小编已经改过了，所以新旧名称会一样）
1、新建—族—注释—公制常规标记，进入样板后，把红色字体删除，把族类别改为风道末端标记，字段为风道末端

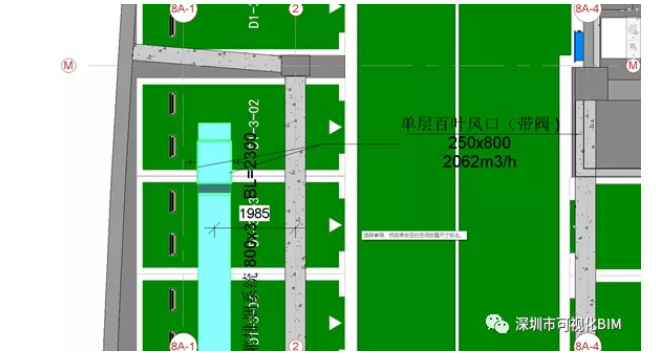

2、创建—标签—编辑标签，风道末端选用“类型名称”、“尺寸”、“注释”等参数；“载入到项目中”，对风管末端进行标记
末端旁边的风向箭头是在风口族中绘制出来的，有兴趣的小伙伴可以自己尝试，不会的小伙伴可以联系我们，我们肯定第一时间回复
五、机械设备标记

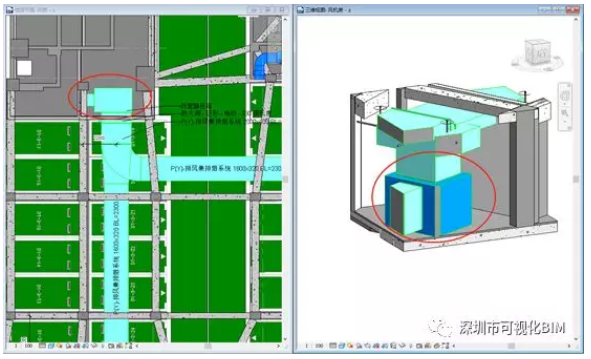

有时候在平面中看不见部分模型，如图

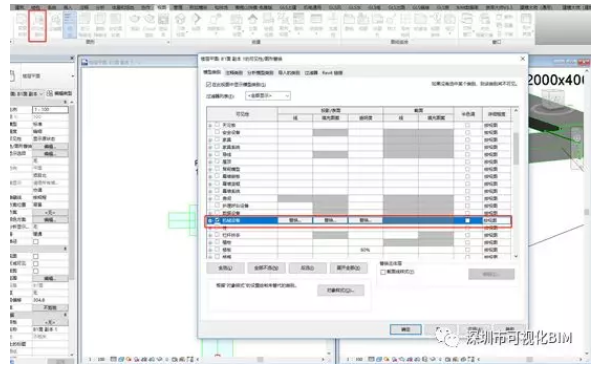

在三维里有显示而平面图中没有显示卧式风机这个机械设备，有可能是隐藏了，可以在“视图—图形”工具栏中的“可见性/图形”点击打开（或直接点击快捷键“vv”）把可见性勾上就可见了

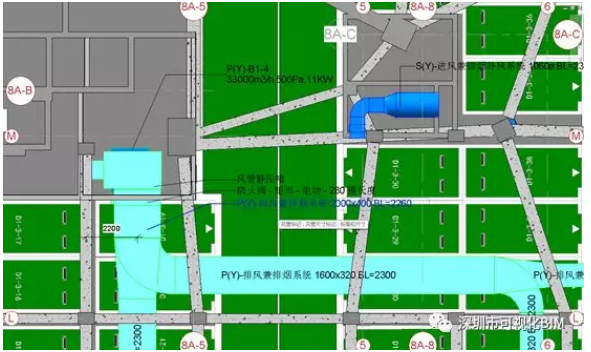

选中风机，把图纸标注的30000m3/h，500pa,11KW写到注释中，编辑族，在族中添加“类型名称“和”注释“，“设备标记”也就完成了，载入到项目，放置标记族。
