我们可以为每种样式创建视图样板来控制以下设置：类别的可见性/图形替代、视图比例、详细程度、图形显示选项等等。

例如，以下示例显示了构造楼层平面和展示楼层平面。可以使用预定义的可见性和图形设置为每个样式创建视图样板。

可以通过以下方法使用视图样板来控制视图：

• 将视图样板中的属性应用于某个视图。以后对视图样板所做的修改不会影响该视图。

• 将视图样板指定给某个视图，从而在样板和视图之间建立链接。以后对视图样板所做的修改会自动应用于任何链接的视图。

可以将视图样板从一个项目传递到另一个项目。

创建视图样板

我们可通过复制现有的视图样板，并进行必要的修改来创建新的视图样板。也可以从项目视图或直接从“图形显示选项”对话框中创建视图样板。

基于现有视图样板创建视图样板的步骤：

“图形”面板“视图样板”下拉列表“管理视图样板”。

2. 在“视图样板”对话框中的“视图样板”下，使用“规程”过滤器和“视图类型”过滤器限制视图样板列表。

每个视图类型的样板都包含一组不同的视图属性。请为正在创建的样板选择适当的视图类型。

3. 在“名称”列表中，选择视图样板以用作新样板的起点。

（复制）。

5. 在“新视图样板”对话框中，输入样板的名称，然后单击“确定”。

6. 根据需要修改视图样板的属性值。

如果选中“包含”选项，可以选择将包含在视图样板中的属性。清除“包含”选项可从样板中删除这些属性。对于未包含在视图样板中的属性，不需要指定它们的值。在应用视图样板时不会替换这些视图属性。

基于项目视图设置创建视图样板的步骤：

1. 在项目浏览器中，选择要从中创建视图样板的视图。

2. 单击“视图”选项卡“图形”面板“视图样板”下拉列表“从当前视图创建样板”，或单击鼠标右键并选择“通过此视图创建样板”。

3. 在“新视图样板”对话框中，输入样板的名称，然后单击“确定”。此时显示“视图样板”对话框。

4. 根据需要修改视图样板的属性值。如果选中“包含”选项，可以选择将包含在视图样板中的属性。清除“包含”选项可删除这些属性。对于未包含在视图样板中的属性，不需要指定它们的值。在应用视图样板时不会替换这些视图属性。

5. 单击“OK”。

从“图形显示选项”对话框创建视图样板的步骤：

1. 在视图控制栏上，单击“视觉样式”“图形显示选项”。新视图样板将反映当前视图的视图类型。

2. 在“图形显示选项”对话框中，根据需要定义选项。

3. 单击“另存为视图样板”。

4. 在“新视图样板”对话框中，输入样板的名称，然后单击“确定”。此时显示“视图样板”对话框。

5. 根据需要修改视图样板的属性值。如果选中“包含”选项，可以选择将包含在视图样板中的属性。清除“包含”选项可删除这些属性。对于未包含在视图样板中的属性，不需要指定它们的值。在应用视图样板时不会替换这些视图属性。

6. 单击“OK”。

使用视图模板可以将设置统一应用到多个视图。视频演示了以下过程：

1. 以允许设置在应用模板后可更改的方式将视图模板指定给现有视图。

2. 以不允许设置在应用模板后可更改的方式将视图模板指定给现有视图。

3. 设置控件以将模板应用于新视图。

视图模板可用于将特定视图设置指定给项目中的视图或多个视图。视图模板可在视图中一致地应用设置。

可以采用两种方式将视图模板指定给现有视图，以便之后仍可以更改视图的属性。您可以在功能区的“视图”选项卡上打开“视图模板”下拉列表，然后单击“将模板属性应用于当前视图”，也可以在“项目浏览器”中选择一个或多个视图，单击鼠标右键并选择“应用视图模板”。使用其中任一选项时，模板中应用的视图属性将应用于视图，但仍可使用“属性”选项板更改视图的属性。

如果要从视图模板应用设置并锁定它们，请使用“属性”选项板上的“视图模板”参数指定所需的模板。如此处所示，应用模板后，无法更改其控制的设置。

现在，这些设置由视图模板中的设置控制。对模板设置所做的更改将应用于已在视图的“视图模板”参数中指定此模板的所有视图。通过编辑视图的类型属性，可以指定在创建该类型的新视图时要指定的模板。

“新视图取决于模板”设置将控制是否可使用一个指向模板的链接来创建新视图。清除此复选框后，您将能够修改视图属性，而无需修改模板。

使用视图模板以在项目中控制和保持视图的一致性。

    文章来源：Revit自行车

    如果说项目使用原点对齐的方式链接模型。你将会遇到模型与水平方向斜交的情况，按如下案例举例。

    （图一）

    从始至终，模型都将会与X轴有一个“不离不弃”的斜交夹角（本案例∠20°），这对于建模体验而言是比较不舒服的，而每个视图去旋转也是不方便的。

    （图二）

    甚至，局部三维模型还不好剖切，主要是切面与构件截面不平行。

    （图三）

    但是，如果我们使用“共享坐标”的方式，则可以将单栋的轴网“摆正”。水平轴和竖向轴分别于x、y方向平行，那以上斜交的问题就避开了。

    （图四）

    而在最后链接模型时候，可按照基准协调每个链接模型，依旧是一个萝卜一个坑，定位没有任何问题。更重要的是，住宅项目往往每栋楼的±0.000所对应的绝对高程并不一样，这时候共享坐标的优势就更能体现出来。

    （图五）

    END

    。

    来源丨益埃毕教育

    Revit软件本身是有默认连接逻辑的，默认为板优先。例如板剪切梁，板剪切柱。这并不符合现实连接关系并且对工程量的统计也会产生影响。因此，在项目中为避免误差，一般会切换连接顺序，具体操作如下：

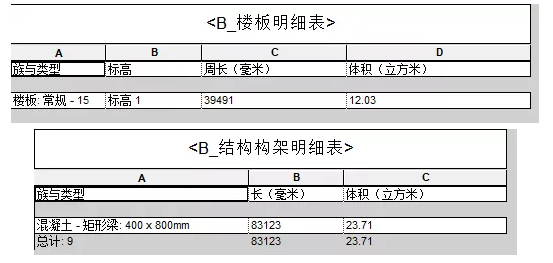

    1、合理绘制梁板柱连接模型并统计工程量，如图所示。

    2、在“修改”选项卡中选择“连接”面板下的“切换连接顺序”命令，切换梁板的默认连接顺序，效果如图所示。

    明细表的统计量会自动改变，如图所示。

    发现梁柱顶部都有升高，体积增大，板的体积减少。这种方式就比较合理了，但是大家注意，Revit中统计的仍然是实量。

    意义：在Revit软件，默认梁、板、柱连接存在优先级，并对工程量统计产生影响，通过学习上述讲解，利用“切换连接顺序”工具，实现工程需要的工程量统计。

    -END-

    Revit中画幕墙的时候可以发现，幕墙一共分为三种：幕墙、外部玻璃和店面，那他们的区别是什么呢？

    幕墙是指一整块玻璃，没有预设网格，做弯曲的幕墙的时候显示的还是直的幕墙，只要添加网格后才会弯曲

    外部玻璃是有预设网格的，但是网格间距比较大，网格间距可以调整

    店面也是有预设网格的，并且网格间距比较小，网格间距可以调整

Revit软件是最先进的建筑设计和文档系统，是专门为BIM而开发的，它可以实现建筑设计的整个生命周期的相互衔接和信息的传递。在建筑行业，Revit在一定程度上实现了BIM，它通过应用关系数据库来创建三维建筑模型，可以生成二维图形和管理大量相关的非图形的工程项目数据。那Revit软件的显著特点有哪些？我们来看一下。

  7、Revit软件中实现协同设计的前期准备主要包括：多工种专业间协同模式的选择方式；准备一些适应多工种的视图环境和模板文件；设计适合多工种协同的族库。

这里以Revit的自带的钢筋功能为例（非Revit自带的钢筋功能见我的优酷自频道）

具体步骤：

1）进行开发之前，要把钢筋导入到Revit里面。

2）如果钢筋族的形状不够项目用的话，可以自己做钢筋族

3）了解Revit的钢筋的功能（  Revit钢筋api的翻译）

这里以一个螺旋箍筋为例：

/// <summary>
        /// 创建螺旋箍筋
        /// </summary>
        /// <param name=”revitDoc”></param>
        /// <param name=”rebarShape”></param>
        /// <param name=”barType”></param>
        /// <param name=”host”></param>
        /// <param name=”locationPoint”></param>
        /// <param name=”luoju”></param>
        /// <param name=”lx_height”></param>
        /// <param name=”lx_r”></param>
        public void CreatLXRebar(Document revitDoc,RebarBarType barType,Element host,XYZ locationPoint,double luoju,double lx_height,double lx_r)
        {
            RebarShape rebarShape=null;
            foreach (var item in TempRebarType<Element>.ListRebarShape)
            {
                if(item.Name==”53″)
                {
                    rebarShape = item as RebarShape;
                }
            }

            Rebar rebar = Rebar.CreateFromRebarShape(revitDoc, rebarShape, barType, host, locationPoint, new XYZ(lx_r*2, 0, 0), new XYZ(0, lx_r*2, 0));
            rebar.ScaleToBoxFor3D(locationPoint, new XYZ(lx_r*2, 0, 0), new XYZ(0, lx_r*2, 0), lx_height);
            IList<Parameter> listParameters = rebar.GetParameters(“螺距”);
            listParameters[0].Set(luoju );
            IList<Parameter> listParameters2 = rebar.GetParameters(“顶部面层匝数”);
            listParameters2[0].Set(0);
            IList<Parameter> listParameters3 = rebar.GetParameters(“底部面层匝数”);
            listParameters3[0].Set(0);
            IList<Parameter> listParameters4 = rebar.GetParameters(“高度”);
            listParameters4[0].Set(lx_height );
            IList<Parameter> listParameters5 = rebar.GetParameters(“R”);
            listParameters5[0].Set(lx_r );
        }

其中53是指53号钢筋。

联合我自频道的介绍的钢筋方法，最后可以做到一键生成一个桩。

大家都在纷纷议论，Revit上的开源插件Dynamo，跟Rhino上的插件Grasshopper孰优孰劣。因为两个插件都可以让设计师用可视化编程界面开发自己的设计工具，很自然地，Dynamo经常被说成是Revit上的Grasshopper。这种比较看似精确，其实却掩盖了Rhino和Revit这两种平台在更深层次上的差别。

Rhino的强项在于生成复杂几何形体，这在Grasshopper的扩展工具集中体现地淋漓尽至。而Dynamo要想在这方面跟Grasshopper做到类似程度，还有很长很长的路要早，因为创建自由几何形体并不是Revit的强项。Revit出色之处在于管理建筑信息，而且Dynamo可以在这方面让Revit做得更好。

这里提供三个案例，可以展示Dynamo在建筑信息管理方面的出色能力。

1. 创建智能、自我调节的建筑模型

在建筑项目中，我们经常要在空间、几何形体、模块功能之间创建一些简单的逻辑关系。比方说，一个办公室的大小决定了可以放置多少张办公桌。同时，这也决定了办公室人员密度。根据建筑规范或者设计规范，这些因素又决定了应该使用何种类型的房门。

在某项目中，我们有这样一条规则：如果办公室超过一定大小，房门必须加上安全锁。通常这件事情是手工完成的 – 手工计算一个房间中有多少张办公桌，据此决定是否使用有安全琐的门 – 繁琐而容易出错。

其实这个任务可以用Dynamo自动化起来。Dynamo可以确定每个门与哪个房间关联，计算该房间内有多少家具，然后把家具数量写到门的一个自定义参数上。有了这样的信息，我们就可以据此设计门族（door family）的行为，使之根据参数来选择正确的门锁类型。如果房间大小变化了，或者家具的排布变化了，我们都可以重新运行Dynamo脚本，更新所有的门锁设置。

把门的类型和周围家具数量联系起来，我们其实是在利用BIM数据，让建筑构件获得更多的周围环境信息，从而表现地更加“智能”。这种方法可以被用在很多常见问题上。比如说，复核一个房间是否有合适数量的门窗或电器设备以满足光照和通风要求。

2. 自动化数据录入和文档编制

虽然Revit非常强调全方位的建筑信息，可它自身提供的数据录入工具实在非常有限。在Revit中作批量编辑通常是件很痛苦的事，特别是跟Excel的数据处理能力相比，更是一声叹息。这也可以解释为什么有那儿多受欢迎的Revit插件，全是用来跟Excel表格交换数据的。

问题是，并非所有的建筑信息数据都可以转化成一张Excel二维表格。比如说，我们经常需要在一张楼层平面图上对大量的房间作命名和标号，而依据的是它们的排列顺序。这种空间信息其实从几何上很容易理解，却很难转化成数据表格进行处理。

为了解决这个问题，我们开发了一个Dynamo脚本。设计师只要在平面图上画一根路径，穿过所有需要命名的房间，Dynamo就可以依次对每个房间进行顺序的命名和编号。用户也可以选择在处理中跳过某些特定名称的房间，比如大堂或走道。如果在设计过程中有房间发生调整，只要重新运行这个脚本就行了。

这个动画中，我们画了一根穿越一系列房间的曲线。当运行Dynamo脚本后，所有的房间都会依次序编号。同时我们在脚本设置中明确跳过了环形走道。

3. 提升设计质量

下一个脚本会抽取一些Revit外部工具无法取得的数据。在建模过程中，Revit的一些建筑构件会丢失它们的主体信息，以至于最后有成千上百个悬空的灯具或水管配件。没有任何内置的工具可以检查丢失主体的物体，但是我们可以使用Dynamo来抽取这一信息，并且写到一个自定义的项目参数里。这样，建筑构件的主体信息就可以在清单中查看，成为我们在建模过程中做质量检查的一个步骤。

该Dynamo脚本会把主体信息写到一个自定义参数中，并且在清单里显示出来。这里Dynamo没有改动任何的模型数据，只是作为信息提取工具。

最后的清单清晰地显示了那些悬空构件，这些都是在建模过程中要更正的错误。

清单一直是Revit用户的重要工具，可以分析建筑模型和追踪错误。遗憾的是很多构件信息没有在Revit清单功能中开放出来，而Dynamo可以帮助抽取这些数据，组织成有意义的格式，并且添加到Revit清单中。

看看Revit内部有什么

Dynamo提供给设计师一些Revit内部的东西，让用户可以在不借助API编程的情况下开发Revit插件。这使得用户可以更加轻松地定制自己的Revit，而不用先花两年时间学习怎么写代码，编译和调试。

如果发现Dynamo自带的结点无法满足需求，Dynamo还允许我们用Python脚本直接调用所有的Revit API。这跟Autodesk以往的做法有很大不同。以前“易用性”被定义为用户无需更多的定制化即可顺利使用软件。现在的“易用性”则是指定制化可以有多方便。

很长一段时间以来，Dynamo一直被诟病为Grasshopper的粗劣仿制品。在CASE咨询公司，我们发现，如果把Dynamo和Revit的优势领域结合起来，可以显著提高工作效率。现在我们有了很好的机会定制Revit，使之更符合我们的需求。我们也希望Dynamo能帮助大家思考，如何让Revit成为一个建筑信息管理的优秀平台。

    Revit不允许直接出口到STL文件。我们必须先保存在DWG文件并在AutoCAD中打开创建STL文件。

    进入3D视图

    转到文件菜单，选择导出CAD格式

    将打开一个对话框

    选择选项

    向下滚动下拉菜单(仅适用于三维视图)和选择ACIS实体

    选择“AutoCADXXXX的DWG”在

    接着打开保存的文件AUTOCAD

    选择一个坚实的STL输出…(必须有一个坚实的输出为STL)

    输入或命令菜单上

    选择对象：当你完成使用对象选择方法，然后按<回车>

    创建一个二进制STL文件?[是/否]：输入y

    当然也可以将revit文件导出Fbx到3dmax里，3dmax还可以检测做的实体模型有没有出现问题。

    Q:如何在三维模型视图中产生光线的漫反射效果?

    Revit的三维视图模型显示样式有：线框、隐藏线、着色、一致的颜色、真实等，在“隐藏线、着色、一致的颜色和真实”样式下，还可以再增加一些显示效果，例如“投射阴影”和本章节要介绍的带光线漫反射效果的“显示环境光阴影”，当然这个效果不是严格按光线漫反射计算的真实效果，只是一种近似的模拟。具体方法如下：

    1)在三维视图属性窗口，打开“图形显示选项”右边的“编辑”按钮（如图53），或者点击视图控制栏的“视觉样式>图形显示选项”（如图54）；

    2)打开“图形显示选项”窗口，见图55；

    勾选“显示环境光阴影”，点“确定”，三维显示就产生模拟光线漫反射的效果（图56）。

    免费Revit教学视频。

      Revit链接模型怎样进行轴网、标高的传递？下面就为大家分析一下。

这样做的目的在于，不同的专业可以各自进行作业，同时每一个专业项目文件都拥有同一个项目基点和轴网，对后期模型的整合提供前提条件。

2、各专业模型文件的链接(例：将消防模型链接到结构模型)

总结：

1、各专业可以分别完成各自的模型，可以减轻对硬件要求。

2、对于小项目，用这种方式会增加整体效率。

3、模型链接绑定后，即可得到一个全专业模型(大型项目建议采用协同的方式作业

    当我们因为项目需要安装了低版本的revit，使用时会发现每次双击rvt文件都会以低版本启动，这往往非常恼人，即使设置了windows文件默认打开方式也不会有效果！这是由于revit自身在注册表中写入了启动信息，最后安装的版本会进行覆盖，有的时候软件发生异常崩溃时也会被其他版本覆盖，今天我们就来看一下如何进行修改。

    1.修改revit工程文件默认启动版本

    首先我们需要打开Windows注册表，在左下方搜索栏输入regedit：

    找到或者输入路径：

    计算机HKEY_CLASSES_ROOTRevit.Projectshellopencommand

    选中注册信息，右键点击修改：

    将revit版本号改为我们希望的启动版本，例如2020。

    注意：前面的路径应该与对应revit版本的安装路径相同。

    忘记revit安装路径的话，可以右键点击”打开文件所在位置”查看：

    2.修改revit族文件默认启动版本

    同样的方式我们找到revit族文件的注册启动信息位置：

    计算机HKEY_CLASSES_ROOTRevit.Familyshellopencommand

    将路径改为对应的revit版本

    下次双击打开rvt或者rfa文件时就能根据自己想要的revit版本打开了，是不是方便了很多呢？！

    来源：RevitMEP

    图4

    。

  培训网校课程目录

  零基础培训教程

  项目实战训练营

问题

授权系统错误2

原因1（软件已经安装完成，打开的时候出现的授权系统错误2）

这是许可管理器不起作用或未正确安装引起的错误。

解决方案

1.   从 “控制面板”中找到在 “添加和删除” 将其卸载。

2.   重新安装使用 MSI 安装程序安装的大概位置: (位置会有所不同，具体取决于产品 ）Autodesk_Revit_2017_English_Win_64bit_dlmx64CLMCLIC_x64_release.msi

原因2（软件安装过程中出现授权系统错误2）

revit 检测到本机已经安装了c++2010 X86（X64）而没有安装自带的c++2010 X86（X64）导致ADLM无法运行

解决方案

卸载本机的c++2010 X86（X64），再重新安装revit软件！~

Revit2019可以为图元属性（例如族参数）以及实例和类型的项目参数指定全局参数。

注：为更好地控制使用系统参数的族（如墙、门、窗口、柱和电气装置）的行为，可将选定的系统参数与全局参数关联。对于窗族和门族，“窗台高度”和“窗顶高度”参数是相关的；因此，一次仅其中一种参数可以与全局参数关联。

1. 选择图元，然后找到实例或类型参数。

2. 单击参数及其参数右侧的按钮。



   此时会打开“关联全局参数”对话框。

   可以选择符合规程和参数类型的非报告全局参数。

3. （新建全局参数）以创建兼容全局参数。

4. 从列表中选择要为该参数指定的全局参数。

5. 单击“确定”。

（全局参数）。

Revit楼梯下部墙体的优化处理

　　我们在Revit建模过程中有时会遇到楼梯下面有墙体的情况，我们无法使墙体附着到楼梯底部，此时应该如何处理呢?

　　1.对于直线的墙体，我们可以使用编辑轮廓的方式。

　　2.但是对于弧形的墙体，则无法使用编辑轮廓的方式。

　　3.那么怎样才能使弧形的墙体附着到楼梯底部呢?我们沿着楼梯边缘做一个很薄的带坡度的楼板或天花板。(也可以使用内建模型，坡度与楼梯一致，可以通过算高程点计算)

　　4.编辑完成之后使墙体附着到楼板的底部，这样就可以使墙体与与楼梯很好的结合了。

Revit中立面调整时框架立面的使用

　　在Revit建模时链接/导入cad图纸中或项目中的轴网与水平/垂直方向是有角度的，除了使用旋转裁剪视图框以方便在平面中建模之外，往往立面视图中模型的调整也需要建立正确的视图。

　　1、项目中轴网和建筑都是有角度的。

　　2、南立面(建筑立面)中的建筑朝向不是建筑的“正立面方向“。而且观察不到轴网信息。

　　3、此时我们可以在“视图”选项卡下点击“立面”下的下拉箭头，利用“框架立面“命令在平面视图中以附着轴网的方式放置立面符号，如图为附着轴网1的方式放置。

　　4、放置之后，在项目浏览器中会增加“立面(内部立面)”，并会自动创建“立面1-a”,如需重命名立面名称，可右键重命名或在属性面板-视图名称后直接更改。

　　5、选中创建的立面符号，可在属性面板中更改此视图的远裁剪方式，远裁剪偏移值等，也可在视图窗口中直接拖动蓝色虚线向内/外以更改远裁剪范围，这会影响到我们在“立面1-a”中纵向显示的建筑图元，同时也可拖动视图窗口中蓝色实线两端的操纵手柄来改变视图的横向范围。

　　6、这样我们在视图“立面1-a”观察到的模型既是建筑“正立面方向”的正视图，同时轴网也显示出来了，以方便我们建立正确尺寸的模型。

相信目前在建造项目的过程中，Revit是必须要应用的一项软件，标高是最基本的基准图元，同时在Revit中标高名称不能重复的，那么如果同一标高如何添加两个名称呢?下面来进行简单讲解。

1、首先需要编辑项目中标高标头的族。在“管理”选项卡下，选择“共享参数”命令，创建共享参数文件。

2、新建组，并新建参数，这里改名为“标注”。

3、对项目原有标高标头族进行编辑。选择名称“编辑”标签，再通过如图过程，添加刚才创建的共享参数。

4、将名称参数更改为标注，确定之后将族载入到项目中，点击“管理”选项卡下“项目参数”。

5、将添加的共享参数“标注”添加到项目中。

6、将参数的类别选择为“标高”，点击“确定”。

7、添加成功后，载入项目中,这样更改”标注”这个参数，就可以做到让同一标高有两个名称。

意义：本文主要为共享参数功能的实际运用，以为标高添加名称为例进行了讲解。实际工程中共享参数的运用点很多，例如自己创建的图框族，可以为图框族及项目信息添加共享参数，以达到实时同步的目的，合理运用。

    文章来源：BIM學習營

    承台钢筋建模

    REVIT中放置钢筋的三种方式如下：

    一、选择钢筋族载入

    钢筋是通过族文件订制的，可以通过外部文件载入，也可以自定义。第二种钢筋浏览器选择需要形状的钢筋或者手工绘制。

    其次，就是每一根钢筋都对应了型号和参数，有利于与施工和算量对接，钢筋建模最大的价值点就是钢筋精准算量。

    具体绘制的步骤如下：

    接下来小编就把关键步骤给大家分享一下：选择结构样板-选择结构选项卡-独立绘制（1000*1000*500）承台如下：

    设置混凝土等级以及保护层厚度等参数如下：

    布置钢筋钢筋设计如下：设置可见性-【可以作为实体查看】【三维视图】-【精细】+【真实】

    最后，REVIT钢筋建模有待解决的问题：

    1、无法定义保护层厚度

    2、钢筋的精细位置设计

    3、如果需要微调钢筋位置，感到不便

    4、钢筋布置可能存在冲突

    6、钢筋的定位不够精准，可能存在冲突

    最后，我想说BIM落地很难，但已经有万千BIM行动派入坑推动发展，我相信终会苦尽甘来！

    Revit功能及优点

    Revit特有优势

    1、平立剖面图纸与模型同步创建

    平面创建的同时自动生成平立剖面图纸。快速生成剖切透视图，平面，立面图，平面颜色填充等；

    2、构件之间的关联性

    平、立、剖面明细表双向关联，一处修改，处处更新。

    自动避免低级错误；

    3、自动统计:门窗表、建筑面积、容积率等经济指标；

    4、与AutoCAD无缝链接，二维三维完美过度；

    5、轻松布图，随意修改；

    6、自动生成各立面、各角度剖面视图，精确迅速；

    7、体量功能让您的初步设计随心所欲,异型墙体、幕墙轻松创建；

    8、参数化设计的特点:类型参数，实例参数，共享参数等对构件的尺寸，材质，可见性，项目信息等属性的控制。

    9、集成优异渲染、漫游功能，让您全方位展示您的设计；

    RevitArchitecture的界面功能介绍

    提示：请不要随意删除立面符号，否则正立面视图也将被删除。

    快速访问工具栏

    单击快速访问工具栏后的向下箭头将弹出下列工具，若要向快速访问工具栏中添加功能区的按钮，请在功能区中单击鼠标右键，然后单击“添加到快速访问工具栏”。按钮会添加到快速访问工具栏中默认命令的右侧。

    功能区选项卡

    创建或打开文件时，功能区会显示。它提供创建项目或族所需的全部工具。

    提示：下拉按钮：如下图中“墙”包含一个下拉箭头，用以显示附加的相关工具

    分割按钮：如果看到按钮上有一条线将按钮分割为2个区域，单击上部（或左侧）可以访问通常最常用的工具。单击另一侧可显示相关工具的列表。

    上下文功能区选项卡

    激活某些工具或者选择图元时，会自动增加并切换到一个“上下文功能区选项卡”，其中包含一组只与该工具或图元的上下文相关的工具。

    例如：单击“墙”工具时，将显示“修改/放置墙”的上下文选项卡

    上下文功能区选项卡

    激活某些工具或者选择图元时，会自动增加并切换到一个“上下文功能区选项卡”，其中包含一组只与该工具或图元的上下文相关的工具。

    例如：单击“墙”工具时，将显示“修改/放置墙”的上下文选项卡

        比例

        详细程度

        模型图形样式：单击可选择线框、隐藏线、着色、带边框着色、一致的颜色和真实6种模式

        打开/关闭日光路径

        打开/关闭阴影

        显示/隐藏渲染对话框：仅当绘图区域显示三维视图时才可用。

        打开/关闭裁剪区域

        显示/隐藏裁剪区域

        临时隐藏/隔离

        显示隐藏的图元

    ViewCube

    ViewCube是一个三维导航工具，可指示模型的当前方向，并让您调整视点

    主视图是随模型一同存储的特殊视图，可以方便地返回已知视图或熟悉的视图，您可以将模型的任何视图定义为主视图。

    在ViewCube上单击鼠标右键，然后单击“将当前视图设定为主视图”。

    设置RevitArchitecture的中国样板

    为何要设置中国样板

    使二维图纸符合规范

    默认样板文件的标高样式、尺寸标注样式、文字样式、线型线宽线样式、对象样式等，不能满足中国国家标准制图规范要求。

    样板文件的后缀为：*.rte

    项目文件的后缀为：*.rvt

    标准化工作可以大大减少重复工作量，提高设计质量和设计效率。

    根据不同设计项目的特点和要求，把上面这些重复性的工作在项目样板文件里就预先做好，就可以避免在每个项目设计中重复这些工作。从而提高设计质量和设计效率。

    设置方法

    “应用菜单”下拉菜单-“选项”命令，打开“选项”对话框。

    单击“文件位置”，如图1，替换第一行默认样板文件

    新建、保存RevitArchitecture文件

    新建项目：打开“应用菜单”>“新建”>“项目”

    Revit将打开刚刚设置好的默认样板

    打开样板后，将文件另存为RVT格式的项目文件，以免误替换样板文件。

    应用菜单>“另存为”，Revit将自动保存为.rvt格式的项目文件

    Revit坐标体系的研究

    在Revit中引入了项目基点和测量点的概念

    项目基点和测量点分别代表什么呢？

    我们先来看项目基点：

    新建一个项目

    现在项目基点和测量点重合，坐标X、Y、Z都为0

    一、把项目基点在锁定状态下向右上方拖动，

    这时，项目和项目基点一起随着拖动方向移动，测量点没有移动，项目基点和项目的相对位置并没有发生改变，项目基点和项目测量点的位置发生了相对变化。

    项目基点坐标为2623，1057，0；测量点为：0，0，0。

    撤销操作，让项目基点和测量点重合。

    二、把测量点在锁定状态下向左下方拖动，

    这时，测量点单独向左下方移动，项目基点和项目位置没有变化，测量点和项目基点与项目位置发生了变化。

    撤销操作，让项目基点和测量点重合。

    项目基点坐标为1526，2701，0；测量点为：0，0，0。

    得出结论：1、在锁定状态下拖动项目或者拖动测量点都是让测量点和项目基点发生位置的相对改变，由于测量点一直为0，0，0不变，实际是改变了项目基点的位置。

    三、把项目基点在解锁状态下向右上方拖动，

    这时，项目没有随着项目基点一起移动，测量点也没有移动，项目基点和项目的相对位置发生改变，项目基点和项目测量点的位置也发生了相对变化。

    项目基点坐标为1840，2662，0；测量点为：0，0，0。

    撤销操作，让项目基点和测量点重合。

    四、把测量点在解锁状态下向左下方拖动，

    这时，项目没有随着测量点，一起移动，项目基点也没有移动，项目基点和项目的相对位置发生变化。

    项目基点坐标为0，0，0；测量点为：-4893，-3845，0。

    得出结论：1、在解锁状态下拖动项目或者拖动测量点都是让测量点和项目基点发生位置的相对改变，由于项目基点一直为0，0，0不变，实际没有改变了项目的位置。

    锁定是和谁锁定在一起？

    通过上面的操作我们发现（此处重点）：

    项目基点锁定时，是锁定的项目基点与项目；

    项目测量点锁定时，是锁定测量点与底层坐标系。

    所以当测量点锁定时移动是带着坐标系一起移动的，项目和项目基点虽然没动，但是坐标发生了变化；测量点解锁后，当测量点移动的时候，仅仅是测量点在禁止的坐标系上移动，所以测量点本身的坐标发生了变化，而项目和项目基点坐标不变（因为坐标没有移动）；

    当项目基点锁定时，移动是带着项目一起移动的，坐标系在下面静静的纹丝不动的观察，所以测量点坐标不发生变化，项目和项目基点坐标变化；

    当项目基点解锁时，移动仅仅是项目基点本身移动，项目基点的坐标发生变化，项目和测量点坐标不变。

    起初在Revit中设置这些点的时候，有测量点、项目基点、坐标系和高程，一直以为有至少三套坐标系。但今天通过这样分析，发现坐标系还是只有一套，只是设置方式很灵活，特别是高程的设置，既可以相对于测量点、相对于项目基点、也可以相对于坐标系的Z轴为0时的坐标系绝对高程点。

    。

    可以根据特定值或值范围，将颜色方案应用于楼层平面视图和剖面视图。可以向每个视图应用不同颜色方案。

    1、“建筑”选项卡“房间和面积”面板下拉列表（颜色方案）。且使用颜色方案，必须先在项目中定义房间、面积、空间、分区、管道或风管。

    2、下图显示了一个带有颜色方案的平面视图，该颜色方案使用了为每个房间定义的特定值（例如，作为房间的“部门”参数值的办公室和储藏室）。

    3、下一图也显示了一个带有颜色方案的平面视图，其中颜色方案是按照值的范围（在本例中，指方形建筑面积）应用的。

    颜色填充图例

    注释选项卡下，”颜色填充图例”

    单击“修改|颜色填充图例”选项卡“方案”面板（编辑方案）。

    在“编辑颜色方案”对话框中，选择一行并单击或在列表中向上或向下移动值。这些选项只在选择了“按值”时才可用。

    注：修改项目的顺序时，所有使用颜色方案的项目视图均会受到影响。

    颜色方案可将您指定的房间和区域颜色应用到楼层平面视图或剖面视图中。可向已填充颜色的视图中添加颜色填充图例，以标识颜色所代表的含义。

    关于在剖面视图中使用颜色方案

    END

    免费Revit教学视频。

Revit作为目前建筑行业中最重要的设计软件之一，占据了百分之七十的软件市场，因此不少人已经开始迈入了学习该软件的大门了，那么学习Revit需要注意什么问题？

1、概念问题

这个问题一直是困扰着许多学员的，为什么这么说?因为之前大家对于传统CAD设计工具的习惯，绘图的想法还是停留在点、线、面、弧等概念上，而Revit系列是基于BIM概念而开发，所以更重助于3D模型的建立。但是注意这里的3D模型不是之重表象，而忽略内部信息。Revit是参数化建模，一切都是靠数据说话，各种参数之间有联动关系，也就说当你修改其中任意参数的时候，其他与之相关的都会随之而变，这点是CAD所达不到的。

另外，Revit所建立的是3D可视化模型，可以把传统CAD所建立的平面、立面、透视、立体及详图等全部纳入其中，并且可以分别展示，这样大大方面了设计人员对于设计上的缺陷或问题进行谈论，决定最佳解决方案。

2、学习方法

目前Revit的学习方法分为自学和培训。先说自学，这种方法需要有一定的时间和个人能力，Revit虽然与CAD同出一门，但是两者的根源却不相同，所以说不要认为都是一个公司的，所以操作上差别不大，这是自学人员最容易犯的大忌。奉劝各位自学的朋友，一定要耐下心来，最好买本相关资料或视频，然后依照顺序来学习，不要掉以轻心。

再说培训的朋友。这类朋友一般是结构BIM培训机构的培训来学习Revit，你们该注意的是培训机构的选择以及价格和口碑。一定要做好多方调查，选择正确的、口碑好的、价格适中的。俗话说便宜没好货好货不便宜，当然也不排除漫天要价的机构，所以这里奉劝各位一定要把眼睛擦得雪亮，辨识培训机构的真伪与能力。

3、专业的选择

我们知道Revit系列分为建筑、结构、MEP三大模块，一般来说这也跟项目中各个专业相对应，那是不是就意味着在学习的时候只能或者只是根据自身的专业学习就好了，其他的专业不用理睬呢。以笔者的经验来看，未必。因为BIM概念是可以贯穿建筑全生命周期的，而其相关软件也是具体同样的特性，尤其是Revit系列软件可以把建筑项目中各阶段的作业基本都包括，而且大家应用Revit之后都是基于BIM模型来工作，所以说对于该软件各个专业的了解也是相当必要，这样可以降低专业之间的沟通障碍，便于协同操作。

目前，说到Revit软件已经成为了目前建造项目的重点感觉，在用Revit做项目模型的过程中，很多情况下是几万平米的项目，体量大，需要多人做各专业的。而Revit多专业协同的最好方式就是工作集，因为采用Revit链接模型的工作协同方式，链接模型不能自动更新，下面详细介绍revit中心文件的使用方法及常见问题处理。

一、 建立中心文件

1. 首先，连接上服务器(存放中心文件)，方法：双击打开计算机→空白处右击→添加一个网络位置→点击【下一步】→输入服务器的地址，或者点击【浏览】找到服务器的位置→点击【下一步】完成。

2. 在服务器上建立用于存放中心文件的文件夹。

3.打开Revit，新建→项目，点击“协作”功能区下“工作集”按钮，如下图 (或者点击状态栏右侧的工作集图标) 。

4.在弹出的对话框“工作共享”中，点击确定，弹出“工作集”对话框，再次点击确定。

5. 将模型保存，保存地址选为公司服务器中位置，如下图。

6.打开工作集将现有工作集修改为不可编辑，并点击快捷按钮同步,这时快速访问工具栏显示状态为：保存灰显，同步亮显。

7.关闭模型，从软件中打开中心文件位置，并勾选新建本地文件按钮，这时快速访问工具栏显示状态为：保存和同步均亮显。

二、访问中心文件

1. 各专业技术人员在自己的电脑上访问中心文件时同样要先添加网络位置，添加地址与创建中心文件的网络位置一致，步骤同上文。

2. 打开中心文件，切记不能在服务器上双击项目文件打开，一定从软件中打开中心文件位置，并勾选新建本地文件按钮。

3. 各专业技术人员自建工作集，可以以专业建或者以名字建工作集名称，建完工作集后同步至中心文件，再修改工作集为不可编辑。最后将状态栏右侧的活动工作集修改为自己的工作，如下图。

4. 新建本地文件，软件默认的本地文件位置在【我的文档】里，更改本地文件的的位置：把项目另存为，设置【选项】里，最大备份数1~3个(不要太多)，【保存后将此作为中心文件】一定不要勾选。软件默认会在项目文件名后加上自己的名字(用户名自己提前设置好，不然显示的用户名都是默认的administrator)。

5. 各专业技术人员再次打开项目文件操作时，只需从软件中打开本地文件操作，然后同步到中心文件即可。打开本地文件时不要勾选【从中心文件分离】且【新建本地】选项为灰显状态。

三、更改中心文件的原始路径遇到出差或者汇报的时候，需要把公司服务器上的中心文件拷贝到其他电脑上，就要更改中心文件的位置了。这种情况下中心文件的处理方式如下：

1. 把服务器上的中心文件复制到自己电脑上(仅复制RVT)，从软件中打开复制到本机电脑的文件，勾选【从中心分离】，【新建本地文件】为灰显状态。

2. 在弹出的对话框中选择【分离并保存工作集】

3. 文件打开后快速访问工具栏显示状态为：保存亮显，同步灰显。

4. 点击保存，覆盖原来的文件。

5. 点击保存，覆盖原来的文件，快速访问工具栏显示状态为：保存灰显，同步亮显。

6. 把文件关掉，重新打开，不要勾选【从中心分离】，勾选【新建本地文件】。

7. 直到快速访问工具栏显示状态为：保存和同步均亮显，则中心文件位置更改成功，也叫中心文件分离成功。因为中心文件位置更改后，再进行操作将不会同步到服务器上。

对于刚刚上手学习Revit的朋友来说，被修改项目的单位的问题所困惑，那么如何来解决呢？下面就一起来分析一下。

点击格式栏，可为长度、面积、体积等数值设置格式，比如，点击长度对应的“格式”对话框，就能设置长度的单位、单位符号和舍入位数等。

上面就是小编为大家讲解的Revit修改项目的单位的操作步骤，一起来学习学习吧。相信是可以帮助到一些新用户的。

    我们可以使用Revit创建反映预制详图的模型，并将其与施工详图设计师共享。我们可以使用以下方法之一将预制构件添加到Revit模型中。

    在Revit模型中放置预制构件

    若要放置构件，我们需要选择一项服务和一个组。使用“MEP预制构件”选项板（也称构件浏览器）选择一项服务和一个组，然后选择要放置在绘图区域中的预制构件。如果选项板没有列出构件，单击“设置”以打开“预制设置”对话框，然后将内容载入到“MEP预制构件”选项板中。

    1.显示“MEP预制零件”选项板。默认情况下，在Revit中创建新模型时，会显示MEP预制构件选项板。使用以下任意方法可以切换其显示状态：

    依次单击“系统”选项卡→“预制”面板→（预制构件）。

    在绘图区域中单击鼠标右键，然后依次单击“浏览器”“MEP预制构件”。

    依次单击“视图”选项卡→“窗口”面板→“用户界面”下拉列表→“MEP预制构件”。

    键入键盘快捷键PB。

    此处要注意，如果提示指定预制部件，则需要使用“预制设置”对话框指定预制部件和载入服务。

    2.在“MEP预制构件”选项板中，从下拉列表选择一项服务和一个组。

    3.单击构件按钮。

    某些构件按钮带有箭头，可以让我们从列表中选择可用的构件。每个构件的工具提示显示构件使用的条件。

    如果单击箭头，下拉列表将显示基于尺寸的其他构件。此下拉列表由服务定义中的条件控制，类似于布管系统配置。例如，弯头可使用达到特定尺寸的压制弯头和超过此尺寸的分段弯头。将光标放置在列表中的构件上时，工具提示将显示基于此构件条件的尺寸范围。

    在“MEPFabrication构件”选项板中某些构件按钮显示为灰色。

    这表示Revit中的项目内容(ITM)当前不支持预制构件。当前，软风管、结构杆件、风道末端和机械设备的预制构件不受支持。可以使用该类别的标准放置工具，用基于Revit族(RFA)的构件代替这些构件。

    为指定一个尺寸，某些构件（例如购买的风管和管道管件）在“属性”选项板中具有“产品条目”字段。“产品条目”列表是选定构件的可用尺寸目录。放置产品列表构件时，在“属性”选项板的“限制条件”下，为“产品条目”选择尺寸。使用“编辑构件”按钮修改通用构件或模板构件的尺寸标注。放置常规构件时，在“属性”选项板的“主端点”下，为“干管主宽度”和“干管主深度”输入尺寸。在“尺寸标注”下，指定“长度选项”和“长度”。各目录构件均具有一个固定尺寸。

    其他预制构件（如矩形管网）具有灵活的参数。最常用参数显示在“属性”选项板上。

    此处要注意，放置常规风管时，必须指定构件材质。在“属性”选项板的“机械”下，指定构件材质。

    4.（可选）若要添加隔热层或内衬至风管或管道，需要在“属性”选项板的“机械”下单击下拉列表设定隔热层规格。

    5.将光标放置在绘图区域中以确定构件的位置，然后单击以放置该构件。

    放置常规构件时，每个构件会根据其连接的构件自动调整大小。

    此处要注意：若要创建踢面，需要按住Ctrl键并按空格键。创建踢面时，必须将构件本身放置在可用空间中。

    6.继续从“MEP预制构件”选项板选择并放置构件。使用“显示服务”工具，以便在放置其他构件时快速选择服务和组。

    7.（可选）为当前未连接的连接件显示断开标记。单击“分析”选项卡“→检查系统”面板→（显示断开），然后选择以下一项或多项内容：

        风管

        管道

        电缆桥架和线管

        电气

        预制支架

    使用多点布线工具

    单击模型中的点，自动构建一段连接的MEP预制构件。零件会从当前预制服务中自动选择，并在MEP预制构件选项板中进行编组。

    若要使用多点布线工具：

    1.使用下列任意方法显示MEP预制构件选项板：

    单击“系统”选项卡→“预制”面板→（预制构件）。

    单击“视图”选项卡→“窗口”面板→“用户界面”下拉列表→“MEP预制构件”。

    在绘图区域中，右键单击“浏览器”“MEP制造构件”。

    2.在“MEP预制构件”选项板中，确保已选择所需的服务和组。

    3.通过以下任一方式，启动“多点布线”工具：

    在功能区上，单击“系统”选项卡→“预制”面板→（多点布线）。

    在“MEP预制构件”选项板上，单击位于“组”下拉菜单旁边的“开始多点布线”。

    在模型中，单击鼠标右键或将鼠标悬停在MEP预制构件的开放式连接件上，并从右键单击菜单中选择“多点布线”。

    4.启用多点布线工具后，我们可以执行以下任意操作：

    a)指定起点：在绘图区域中，单击以指定起点，从而在管路中放置第一个构件。再次单击以选择第一个构件的终点位置（如有需要）。系统会在选定点之间自动放置适当的构件。根据典型自动填充工具行为，系统会在直线间自动放置过渡件（例如弯头或T形三通）。

    b)指定属性选项板的值：在“属性”选项板上，可以指定管路的值，如大小和偏移。

    c)指定自动填充排除项：在“MEP预制构件”选项板中，可以更改在使用多点布线工具时是否排除某些构件。例如，您可以选择排除新构件，或删除现有排除项。（对自动填充排除项所做的任何更改仅可用于当前Revit任务。）

    d)指定坡度和对正：在功能区的“选项”面板上，可以启用坡度、指定坡度值，然后指定对正。

    e)取消上一个命令：按Esc键一次可取消上一个命令，但继续使用多点布线工具。我们必须按Esc键两次才能结束多点布线工具。

    5.继续在模型中单击以在管路中放置后续构件。注意，在使用多点布线工具时，我们无法：

    更改MEP预制构件选项板中的当前服务。

    对MEP预制构件选项板上的构件使用向下箭头以选择不同类型或尺寸的构件。

    6.放置完构件后，按Esc键两次以关闭“多点布线”工具。

    将常规构件转化为预制构件

    使用“设计到预制”工具可将包含RevitMEP图元的设计模型转化为包含LOD400MEP预制构件的MEP预制模型。

    可以转化选定构件或整个风管或管网。由于预制模型无需从头开始重新绘制，所以“设计到预制”工具的工作流程效率更高。转化结果基于AutodeskFabrication产品所采用的“设计线”算法，并使用AutodeskFabrication产品中可用的相同内容。

    注意：

    选定服务必须包含选定设计图元所使用的所有尺寸。

    在转换为MEP预制构件时，设计图元上的标记会被移除。

    为获得最佳结果，请确保选定的设计网络连接良好。

    以下零件不支持转换，但仍会与已转换的图元保持连接：机械设备、风管和管道附件、调节阀、软风管和管道、风道末端、喷水装置和卫浴装置。

    以下功能和零件类型不受支持：对正、电气保护层、背靠背的管件以及分析连接。另请注意，倾斜管道和风管不完全受支持。

    以下情况可能不会正确转换：接头未居中对齐，偏心变径、具有开放连接件的管件、管路过渡连接到设备。

    连接到风管面的风道末端将不保持连接。

    使用此命令时，并非由Autodesk提供的内容具有的故障率可能更高。

    1.在绘图区域中，选择一段设计意图构件。使用Tab键来选择Revit风管或管网。

    2.单击“修改”“预制”面板（设计到预制）。如果我们尚未执行此操作，则指定预制部件和载入服务。

    3.在“设计到预制”对话框中，选择一项服务，然后单击“确定”。选择的服务会映射到源自AutodeskFabricatiaon产品的MEPFabrication内容集合。

    4.（可选）为当前未连接的连接件显示断开标记。单击“分析”选项卡→“检查系统”面板→（显示断开），然后选择以下一项或多项内容：

        风管

        管道

    5.（可选）使用“快速连接”、“布线填充”或“修剪/延伸”以消除在转化为预制构件期间创建的间隙。

    文章来源：BIM便利店

    复合墙的层延伸

    解锁

    选择墙顶部的水平边界，此时会显示一个锁形标志。锁定的锁形标志表示选定层不能延伸，单机锁形标志对其解锁，层就可以被延伸了。

    解除层的锁定后，墙的两个实例是属性即被启用：

    1.顶部延伸距离

    2.底部延伸距离

    注意

    需要注意的是，复合墙体延伸的层必须相邻。

    完

    谢谢观看

    原创不易

    转载请与我联系

    免费Revit教学视频。

    Revit管件族45度斜三通制作流程

    1、按照制作等径T型三通的方法创建出T型三通;

    对于查找表格文档选用“Wye45Deg-PVC-U-Drainage”(示例)，点击“族类型”对话框中“查找表格”下面的“管理”按钮，导入查找表格文档;公式中的系数可以按照规范做一定的修改;

    2、放样绘制套管模型;

    绘制四条竖直方向的参照平面，如下图所示进行标记并添加尺寸注释标签(实例)：端点之间的距离、套管宽度、中心到端点的距离;

    选中主管放样模型，点击“编辑放样”进入“绘制路径”编辑状态，将约束路径的尺寸标签删除;重新对齐锁定到套管宽度内部的两个参照面上;

    选择“放样”中的“绘制路径”工具，绘制一侧套管放样路径，对齐锁定在套管宽度对应的参照平面上，点击完成;切换到立面视图中圆形编辑轮廓，并将轮廓半径添加尺寸标签，名称为“套管半径”，勾选圆形轮廓中心标记可见，将中心标记对齐锁定在竖直水平参照平面上;

    点选支管进入放样编辑状态，将路径端点的尺寸标注名称修改为“套管到中心的距离”，选择“放样”工具，绘制放样路径，将靠近支管的端点对齐锁定在支管末端的平面上，然后将整个路径对齐锁定到中心参照点上，(若找不到中心参照点，可以绘制一条模型线，将模型线一端对齐锁定到水平竖直参照面，并指定角度标签，然后将路径对齐锁定在该模型线上)标注路径两端的距离为“套管宽度”，与水平参照面的角度为“角度”;标注路径末端到中心参照点的距离为“L1”;

    3、导入查找表格数据，关联模型参数;

    管道外径=size_lookup(查找表格,”NOD”,if(公称直径>200mm,公称直径,公称直径+10mm),公称直径);套管宽度=size_lookup(查找表格,”SWid”,0.24*公称直径+21.7mm,公称直径);添加实例参数标签“壁厚”=size_lookup(查找表格,”WThk”,0.02*公称直径+1.1mm,公称直径);则套管半径=管道外径/2+壁厚;添加实例属性参数“中心到端点距离”=size_lookup(查找表格,”CtEB”,1.52*公称直径+30.8mm,公称直径);“端点间距离”=size_lookup(查找表格,”EtER”,2.04*公称直径+51.7mm,公称直径);

    输入公式：套管到中心距离=if(not(角度=45°),if(中心到端点距离<套管半径/tan(角度/2)+套管宽度,套管半径/tan(角度/2),中心到端点距离-套管宽度),中心到端点距离-套管宽度);L1=套管到中心距离+套管宽度;添加实例参数标签“中心到端点的距离1”=if(角度>90°,套管到中心距离+套管宽度,端点间距离-中心到端点距离);则端点之间的距离=中心到端点的距离+中心到端点的距离1;中心到端点的距离=if(角度>90°,端点间距离-中心到端点距离,套管到中心距离+套管宽度);

    4、连接图元，添加连接件;

    使用“连接”工具将图元模型进行连接形成整体，点击“创建”选项卡找到“管道连接件”为管件添加连接件就可以在项目中使用了;

Revit中经常会使用到一些运算符号的输入，（比如：乘号、平方、立方）很多人不知道要如何输入这些符号，下面给大家总结了一些常用的符号的键盘输入方法。

用户如果想查看更多Alt + 键盘数字功能也可以在Word中“符号”对话框进行查看；

（注：1.输入符号最好在英文状态下输入，不然符号是没法使用的

2.符号输入还可以先在Word文档中插入编辑好，再复制粘贴过来使用

3.其他符号在电脑键盘上有做标识的，按住shift+对应键输入。

4.有些符号必须在英文状态下才能输出比如：大于、小于符号）

如果我们想改变项目浏览器中视图的排序方式别如按标高排序，这时就需要使用浏览器组织工具。打开浏览器组织，依次点击“视图”-“用户界面”-“浏览器组织”，Revit浏览器组织默认的是“全部”，这个时候我们可以新建一个按照标高排序的方式来编辑，按照下图的流程来操作，终就会变成按照标高的方式来排序了。

点击浏览器组织新建浏览器组织名称可以设置为标高。选择成组排序，成组条件为族与类型，按照相关标高进行排序，成组方式为视图名称可以选择升序或者降序的方式。确定后选择刚创建的浏览器组织“标高”就会发现，项目浏览器中的视图按照标高升序或者降序排列了。

    使用路线分析，可以计算从模型中的一个点行进到另一个点的距离和时间。

    行进路径：单击“行进路径”。

    “分析”选项卡?“路线分析”面板?“行进路径”

    创建行进路径时，Revit会分析当前视图，并计算最佳（最短）路径。在计算过程中，行进路径会避开识别为障碍物的类别（在设置中定义），并会考虑人体的常规宽度以及行走时的身体摆动。

    行进路径分析基于Simulex分析引擎。它分4个步骤执行：

    1.定义网格并生成初步布线

    2.沿初步布线查找最近的障碍物

    3.使用角捕捉点来生成修改的路径

    4.偏移障碍物来生成最佳的“行走”路径

    这些步骤是分析的内部过程。以下部分介绍了阐明如何生成路径线的步骤。

    生成布线

    为了开始行进路径分析，Revit会将网格应用于平面视图。网格分辨率固定为0.2米。给予每个网格单元一个与路径终点之间的距离有关的值。图像中的颜色指示距离范围。

    包含定义为障碍物的类别的单元不在考虑之内（在图像中显示为黑色）。如果某个单元的两侧与这些删除的单元相邻，则该单元也不在考虑之内。下图显示了一些表格之间的这种情况。当空间非常狭窄时，该情况可能会影响分析。

    网格和距离

    基于这些初始计算，Revit生成一个初步路径，沿可能的最短路径创建穿过单元中心点的节点。使用自定义形式的A*算法确定最短的无阻碍路径。

    初步路径

    标识初步路线附近的障碍物

    为了生成更佳路径，Revit会标识初步路径附近的障碍物。为了查找附近的障碍物，将沿初步路径在每个节点处放置半径为0.3米的圆。障碍物与圆的最近交点将标识为修改路径的角捕捉点。

    定位附近障碍物

    为了捕获其他角捕捉点，Revti沿初步路径执行另一次传递。在半径为0.3米的圆未与障碍物相交的任何节点处，半径为0.566米的较大圆用于进一步查找可能的障碍物。

    定位附近障碍物第二次传递

    生成修改路径

    通过使用这些角捕捉点，Revit可生成一条修改的路径，跟随沿初步路径尽可能靠近障碍物的布线。此修改路径会成为生成最终行进路径的基础。

    修改路径

    偏移最优行进路径

    Revit将修改路径上的每个节点偏离障碍物0.3米（身体半径0.25米，身体摆动0.05米）。偏移从入口/出口角度到节点90°投影，偏移点之间最小为30°。

    身体宽度偏移

    合并非常接近的偏移点（小于0.2米）以使最终路径平滑。Revit使用偏移点绘制最终的优化路径。

    创建最终行进路径

    如果我们要在项目或样板中使用可载入族，必须使用“载入族”工具载入（导入）这些族。将族载入到某个项目中后，它就会随该项目一起保存。

    有些族已预先载入到Revit所包含的样板中。使用这些样板创建的所有项目中都会包含样板中载入的族。

    我们可以从以下源中查找、预览和载入其他族：

        随软件安装的Revit库

        其他本地或网络库

        制造商的网站

        其他第三方网站

    从Revit库载入的大多数族也都是完全可编辑的。

    在将包含许多类型的大型族载入到项目中时，可以使用类型目录仅载入我们需要的类型。类型目录很容易创建。类型目录能够让我们仅载入选定的族类型，从而有助于防止项目不必要地增大。

    载入族

    将族载入到项目中后，默认情况下将访问Revit族库。

    该库位于：

    %ALLUSERSPROFILE%AutodeskRVT2020Libraries

    如果单位使用的内容库位于其他位置，那么系统可以默认访问该库。

    步骤：

    1.单击“插入”选项卡→“从库中载入”面板→（载入族）。

    2.在“载入族”对话框中，双击要载入的族的类别。

    3.预览类别中的任意族(RFA)：

    要预览单个族，需要从列表中选择一个族。在对话框右上角的“预览”下，会显示该族的缩略图。

    要在列表中为该类别的所有族显示一个缩略图图像，需要在对话框的右上角单击“视图”“缩略图”。

    4.选择要载入的族，然后单击“打开”。现在该族类型就可以放置到项目中。它将显示在项目浏览器中“族”下的相应类别中。

    将带有共享构件的族载入到项目中

    我们可以使用与其他任何族相同的方法，将包含嵌套族或嵌套共享族的族载入到项目中。这些将适用下列规则：

    主体族以及所有嵌套的共享构件都会载入到项目中。每个嵌套构件都会显示在项目浏览器中各自的族类别下。

    嵌套构件族可以存在于项目中，并可由多个主体族共享。

    当载入共享族时，如果其中一个族的版本已存在于项目中，我们可以选择是使用项目中的版本，还是使用正在载入的族中的版本。

    将共享族载入到项目中后，不能重新载入同一个族的非共享版本并覆盖它。必须删除该族后才能重新载入其非共享版本。

    步骤：

    1.打开要载入内建族组的项目。

    2.单击“插入”选项卡→“从库中载入”面板→“载入族”。

    3.在“载入族”对话框中，选择要载入的族，然后单击“打开”。

    4.替代方法：作为步骤2-4的替代，即使用加载Autodesk族加载族。

    5.将族实例添加到项目中

    使用类型目录载入族

    将具有多个类型的族载入到项目中时，使用类型目录仅选择和载入需要的那些类型。

    这种策略有助于减小项目的尺寸，并在选择族类型时最大程度地缩短类型选择器列表的长度。

    例如，如果要载入整个C槽结构柱族，只有滚动浏览含数十个C槽类型，才能进行所需选择。通过载入单个C槽类型，例如C15x40，可以简化这一选择过程。

    类型目录提供了列出可用族类型的对话框，在将这些类型载入到项目之前，可以对其进行排序和选择。

    步骤：

    1.在与要载入的族的相同位置（目录）中创建和放置类型目录。

    2.在Revit项目或样板中，单击“插入”选项卡→“从库中载入”面板→（载入族）。

    3.定位到包含要打开的族的目录。

    4.选择要载入的族（RFA文件）。此时将显示“类型目录”。

    5.替代方法：作为步骤2-4的替代，即使用内容交付加载族。

    6.在“类型目录”的“类型”列中，选择要载入的一个或多个族类型。在选择时按住Ctrl键可以选择多个类型。还可以通过在每列顶部的列表中选择特定的参数来缩小搜索项目的范围。

    7.单击“打开”。

    将当前族载入项目

    我们在族编辑器中创建或修改族后，可以将该族载入一个或多个打开的项目中。（要载入该族的项目必须处于打开状态。）

    1.在族编辑器中，单击“创建”选项卡→“族编辑器”面板→（载入到项目中）。族将保持打开状态。

    如果当前只有一个项目处于打开状态，则系统会将该族载入该项目中，而且该项目将显示在绘图区域中。

    或者，可以单击“创建”选项卡→“族编辑器”面板→（载入到项目中并关闭）。系统将提示我们保存族，族将在载入到选定的项目后关闭。

    在任何一种情况下，如果当前只有一个项目处于打开状态，则会将族载入到该项目中。

    2.如果有多个项目处于打开状态，则将显示“载入到项目中”对话框。选择打开的项目以接收该族，然后单击“确定”。

    保存已载入的族

    在当前项目中或位于指定位置的样板中保存选定的族或载入的所有族。

    我们可以将族保存到系统中的某个位置，也可以保存到网络位置。每个族都保存为RFA文件，并且所有族类型都随族保存。只有可载入族可以使用此选项进行保存。

    内建族和系统族（例如墙、风管系统和填充图案）无法保存。

    要保存选定的族

    1.执行以下任何一种操作：

    单击“文件”选项卡另存为库族。

    在项目浏览器的某个族上单击鼠标右键，然后单击“保存”。

    2.在“保存族”对话框中：

    a.如果使用的是“另存为”“库”“族”，需要从项目已载入族的列表中选择一个族，作为“要保存的族”。

    b.在“保存位置”下，定位到要保存族的位置。

    c.指定该族的名称和文件类型，然后单击“保存”。

    要保存所有族

    1.执行以下任何一种操作：

    单击“文件”选项卡另存为库族。

    右键单击“项目浏览器”中的族类别，然后单击“保存”。

    2.在“保存族”对话框中：

    a.在“保存位置”下，定位到要保存族的位置。

    b.对于“要保存的族”该项操作，需要选择<全部族>，然后单击“保存”。

    。

如何在Revit中创建分段剖面视图，使操作更简便。

下图所示的模型中，创建了一个典型剖面，以及其生成的剖面视图

但可惜，柱子挡住了墙上的文字。

在这时我们可以运行拆分线段这个工具，达到下图所示效果：

详细步骤如下：

1.选中剖面2进入修改选项卡，选中拆分线段

2.将剖面线修改成分段形式，使用各个剖面段上的操控夹点对剖面段进行调整，

生成的剖面将随之调整

使用“拆分线段”的意义：

使用该工具，可以将剖面线分割成与视图方向垂直的多个分段，以剖切模型中不同位置，而不必创建多个剖面，在某些情况下使用非常方便。
