Revit坡道绘制教程:在revit中如何使用楼板创建坡道?

image_print阅读模式

    文章来源:柏慕进业

    第一种是听过添加子图元的点来创建,方法如下,

    首先绘制设计所需的楼板尺寸,完成之后点击楼板,形状编辑中添加点如图1;

    图1

    对楼板正确的位置进行点的添加并输入数据,这个数据在这里指高程,也就是将此处的位置抬高,以便形成坡度如图2;

    图2

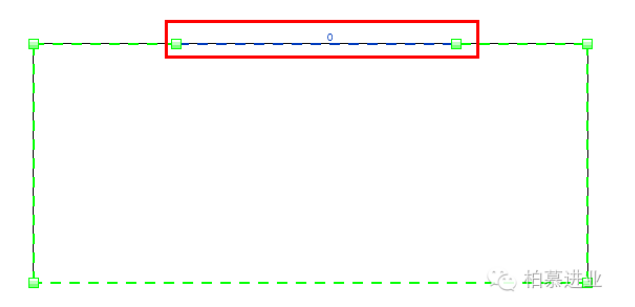

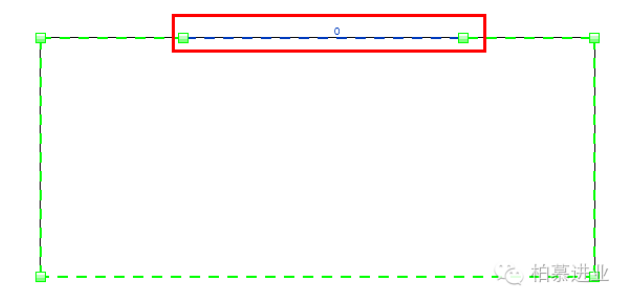

    两个点都要添加为一样的位置,或者点击两点之间的线段,输入一个数据也可以如图3;

    图3

    第二种,同方法一类似,用到了添加分割线的命令,此方法是直接在楼板上绘制要分割的线段,以此来表示坡道如图4;

    图4

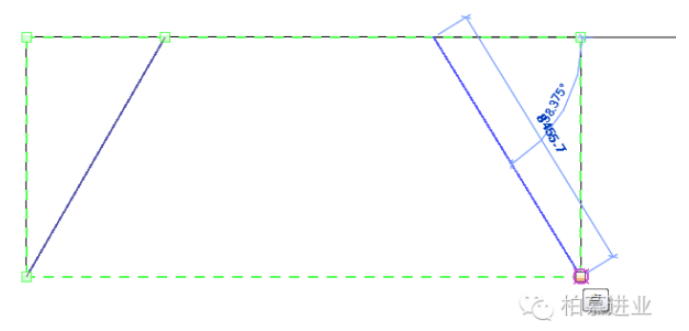

    用此命令,直接可在楼板上绘制分割线如图5;

    图5

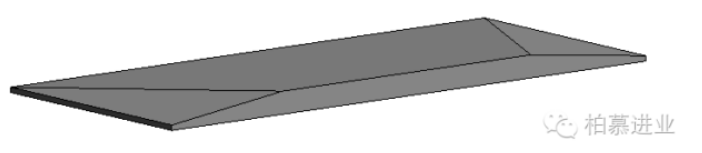

    同样的,也要输入相对的高程,用来表示坡度,形成坡道如图6;

    图6

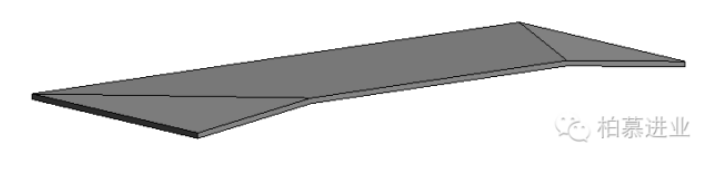

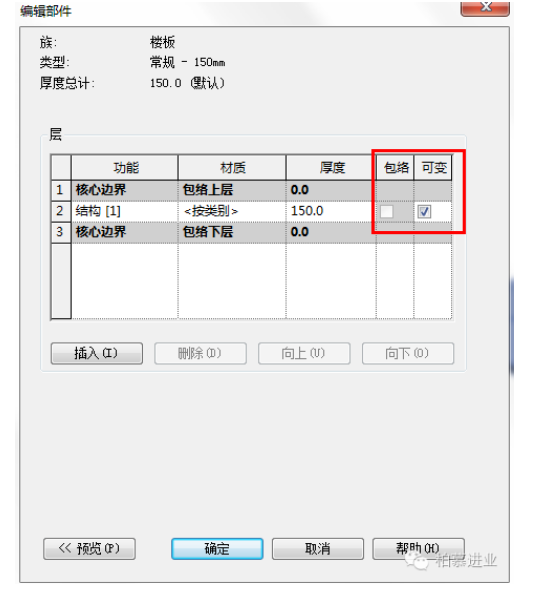

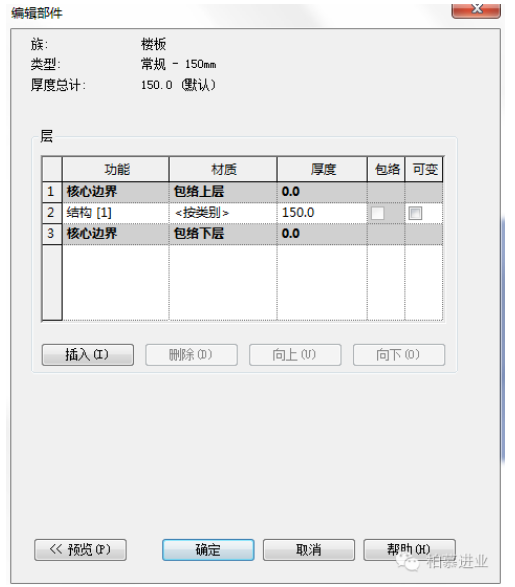

    完成之后,对建好的坡道进行编辑,勾选可变选项,坡道会变成实心的,如图7;否则是空心的如图8。

    图7

    图8
