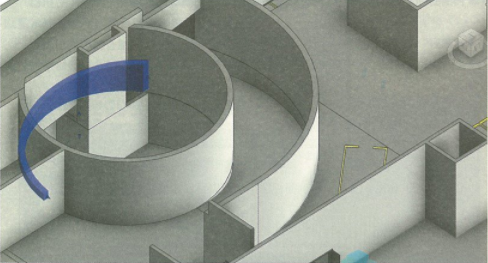

实际工程中经常会遇到顶部非水平的圆弧墙,,例如图所示的坡道圆弧墙体。

由于Revit的圆弧墙顶高度只能是平的,圆弧墙体也不支持轮廓编辑,所以,只能使用“内建模型”创建顶部非水平的圆弧墙。具体方法如下:

(1)选择功能区“建筑或结构>构件>内建模型”命令;

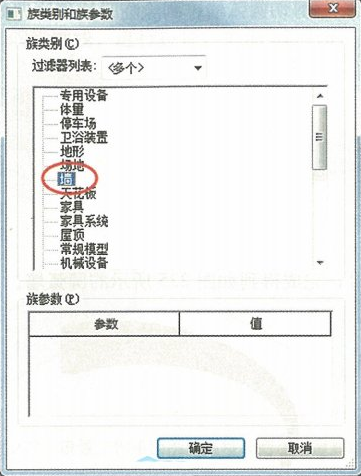

(2)在“族类别和族参数”窗口(如图),选择“墙”类别,输入内建构件名称;

  (3) 使用实体“拉伸”方式创建圆弧墙,选择功能区“创建>拉伸”命令;

  (4)用“绘制”命令绘制圆弧墙平面轮廓,输入拉伸起点和终点,生成圆弧墙;

  (5)使用空心形状剪切出顶部倾斜的圆弧墙,可创建- -个临时的拉伸块,利用拉伸块的侧面创建空心形状:

  ①创建一个临时的拉伸块,设置其侧面为工作平面;

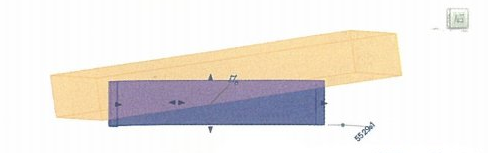

  ②在其工作平面绘制空心形状的拉伸轮廓(见图),以剪切圆弧墙;

  ③调整空心形状,以完整剪切圆弧墙,删除临时拉伸块,如图所示。

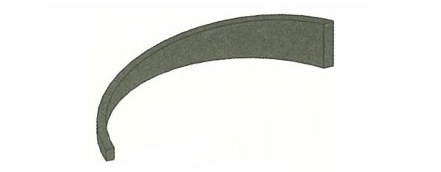

  (6)点选“”符号,完成得到如图所示的圆弧墙。
