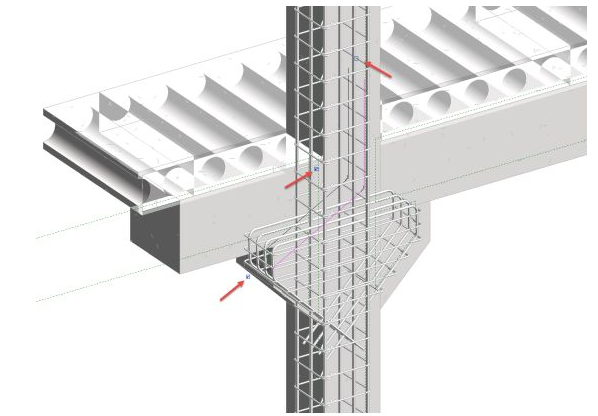

为了提供有关梁托的正确加固设计，我们需要对在不止一个平面内予以弯曲的钢筋进行建模。在Revit中，您可以非常迅速地对该类钢筋的形状进行建模，并且可以对其几何形状进行有力的控制。在接下来的几个步骤中，桌子君将向您展示如何做到这一点：
1.您可以采用针对平面钢筋的相同方式，简单地画出多平面的钢筋。

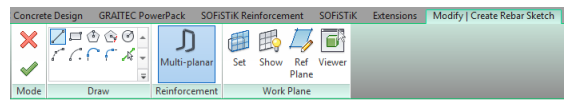

2.然后点击修改|创建钢筋草图标签强化面板?（多平面）。对形状进行复制，并通过钢筋的接头部分粘贴至原图。

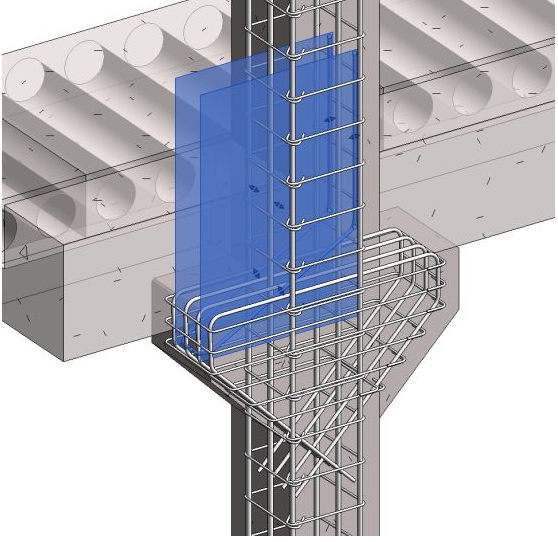

在3D视图中观看最合适。可以提供三个复选框，以进一步编辑多平面的钢筋形状。将光标移动到每一个复选框上，以查看属于何种工具。
3.可以将源形状草图的更改映射到副本上，并且可以添加挂钩。只要完成了草图，即点击勾选的修改|创建钢筋草图标签模式面板（完成编辑模式），以接受草图并放置新的形状。
4.使用钢筋形状手柄对钢筋的位置和形状进行细微的调整。
您可能需要调整钢筋的可见度设置，以便对其进行适当地查看。现在你学会了吗？
