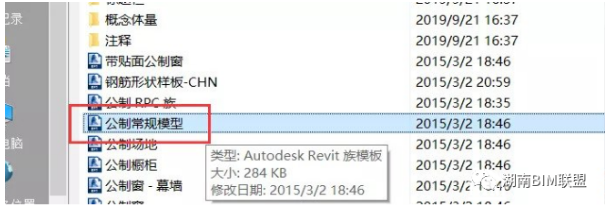

1.打开Revit，选择新建——族。在弹出的面板中选择公制常规模型。
2.利用创建面板中的【拉伸】命令，首先绘制宫灯的大致轮廓，常见的宫灯形状为六边形。

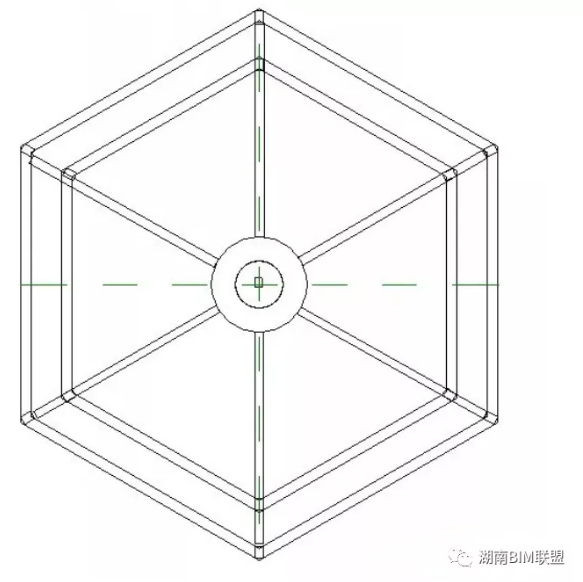

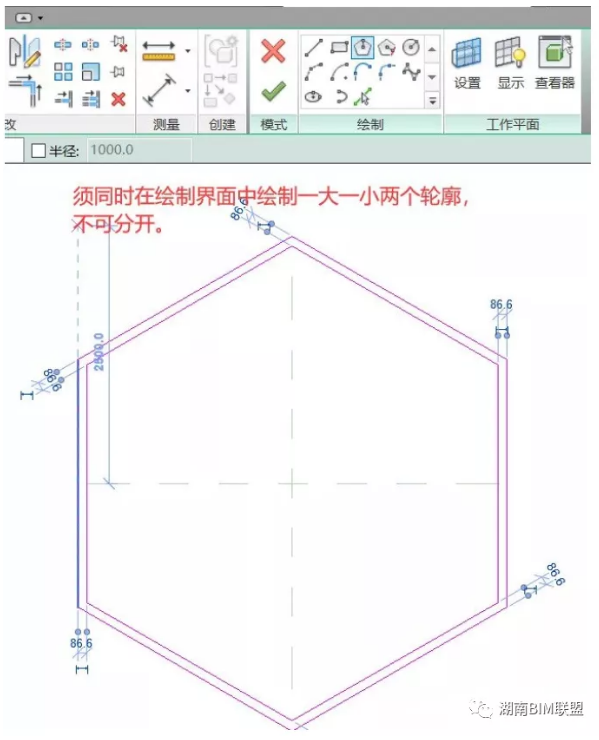

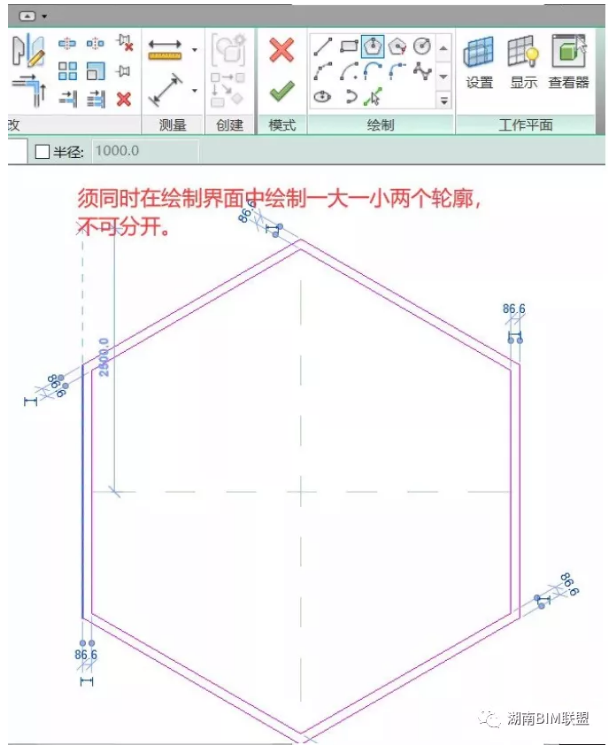

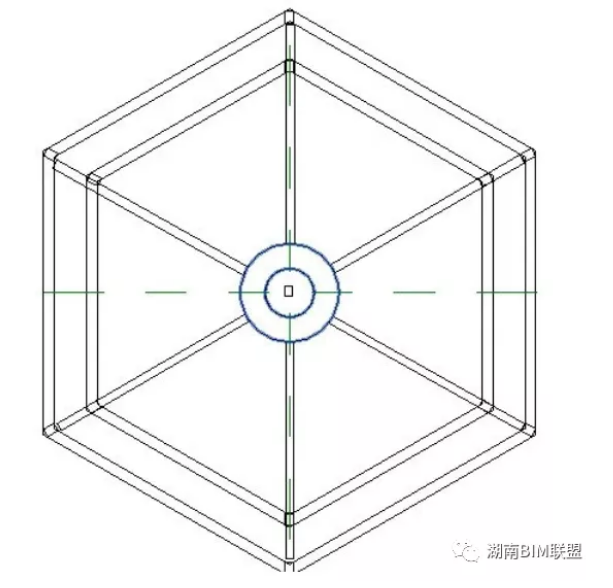

3.利用拉伸面板中的六边形工具，初步绘制宫灯轮廓，用复制、旋转的命令可提高工作效率。

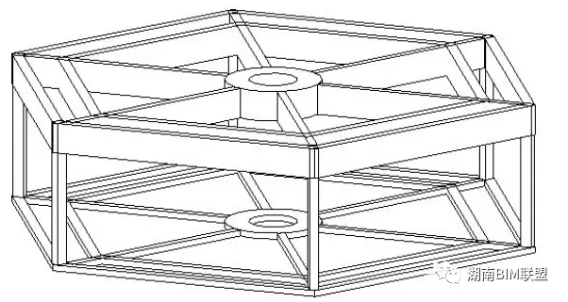

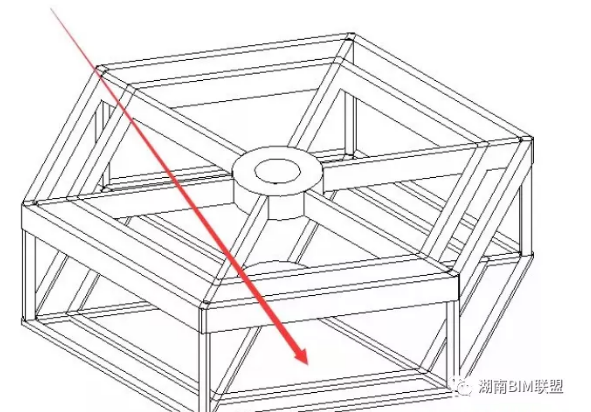

4.绘制出一个表面后，利用复制命令，复制成功后切换三维视图，调偏移量。

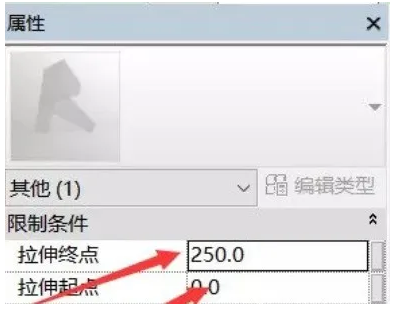

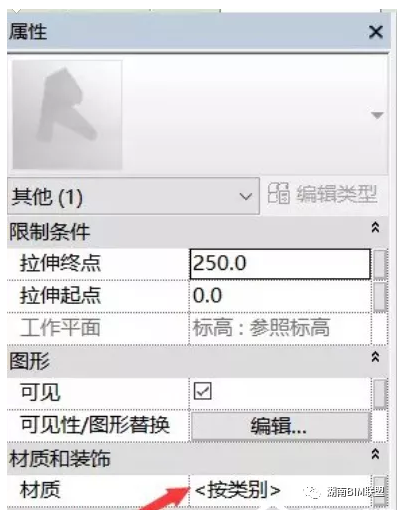

5.要注意的是，首图中拉伸终点、起点差值须相距250毫米，第二张图形可大于150毫米，若之间没有预留出相应数值，则无法进行拉伸。
6.绘制成功后更改材质以及赋予颜色。
7.剩余的结构，可重复以上步骤，运用拉伸命令，调整拉伸起点、终点完成。

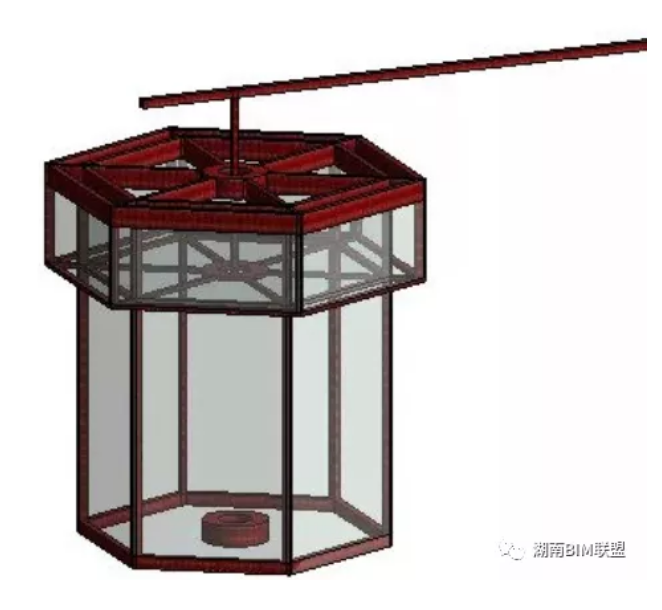

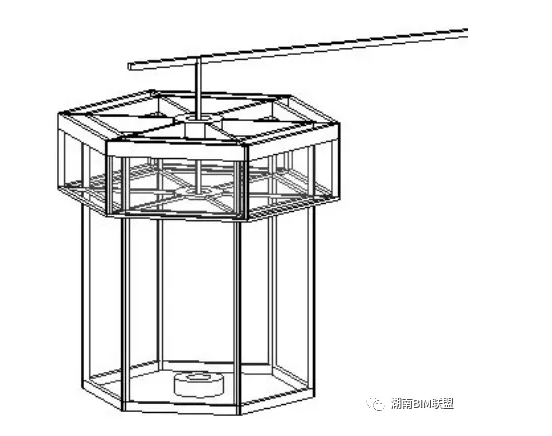

最终结果，如图所示：
l
l
l
