BIM技巧|Revit协同设计模式有几种？Revit工作集协同设计模式你知道吗？

目前该协同设计模式应用最为广泛，非常适用于专业内部以及建筑单体或者子项体量较小、数量较少的项目（比如建筑主体附带门卫室、垃圾房之类）。由于采用同一套样板和标准，各专业协同设计效率很高，中心文件与多个本地文件之间信息可双向传递（Revit命令：同步），确保数据及时更新。

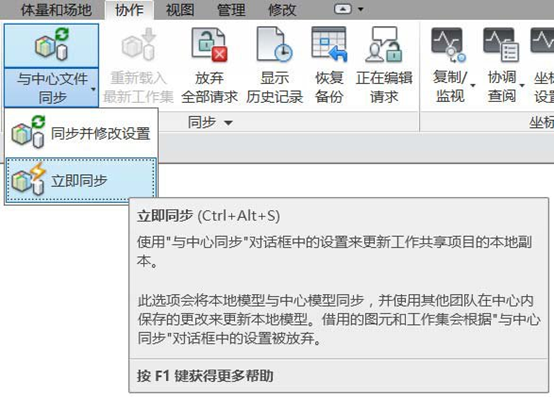

图1 Revit同步命令界面

该协同设计模式工作集之间可借用权限编辑对方的模型，所以对工作集的权限管理机制要求较高。在建筑单体中多以专业和垂直分区划分工作集，比如地下室、裙房、标准层及屋顶各自一个工作集。根据项目具体情况，为了方便设计，工作集可再次按照系统或构件类别细分，比如给排水专业可分为消防系统、非消防系统；建筑专业可分为幕墙、土建等。

工作集划分的越清楚对协同设计越有利，效率越高。但根据实践，并非工作集越多越好，主要原因在于这对协调要求极高，一旦管理不好，反而容易出现模型工作集归属错误的情况；另一方面，随着设计的不断深化，模型文件越来越大，与中心文件同步需耗费更多时间，硬件负担也随之加重。Revit中同步操作呈现唯一性，即无法多个设计师同时同步，必须有先后顺序，而且在同步过程中其他成员的编辑工作会出现卡顿甚至无法编辑。综合以上，工作集的划分视具体情况而定。

俞侃 仅供学习交流 版权归原作者所有
