Revit怎么设置线样式?Revit的线处理方法教程

image_print阅读模式

    功能简介

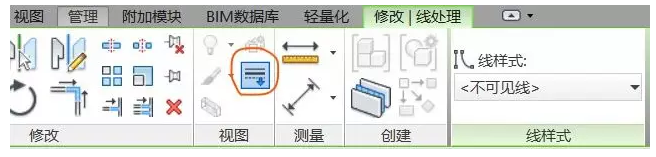

    “线处理”(LineWork)工具不会在视图中创建新的模型线或详图线,而是替换选定线的当前线样式并应用不同的线样式。不能使用“线处理”工具修改尺寸标注或任何其他注释线的线样式。

    可以使用“线处理”工具修改下列项的线样式:

    模型图元的投影边缘,包括由平面区域引起的侧轮廓边缘和投影边缘

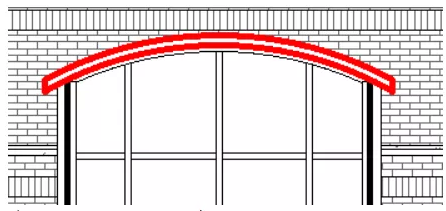

    EXP:应用于屋顶投影边缘的红色线处理

    模型图元的剪切边缘

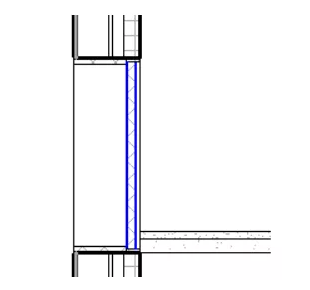

    EXP:应用于窗的剪切边缘的蓝色线处理

    导入的CAD文件中的边缘

    链接的Revit文件中的边缘。

    应用实例

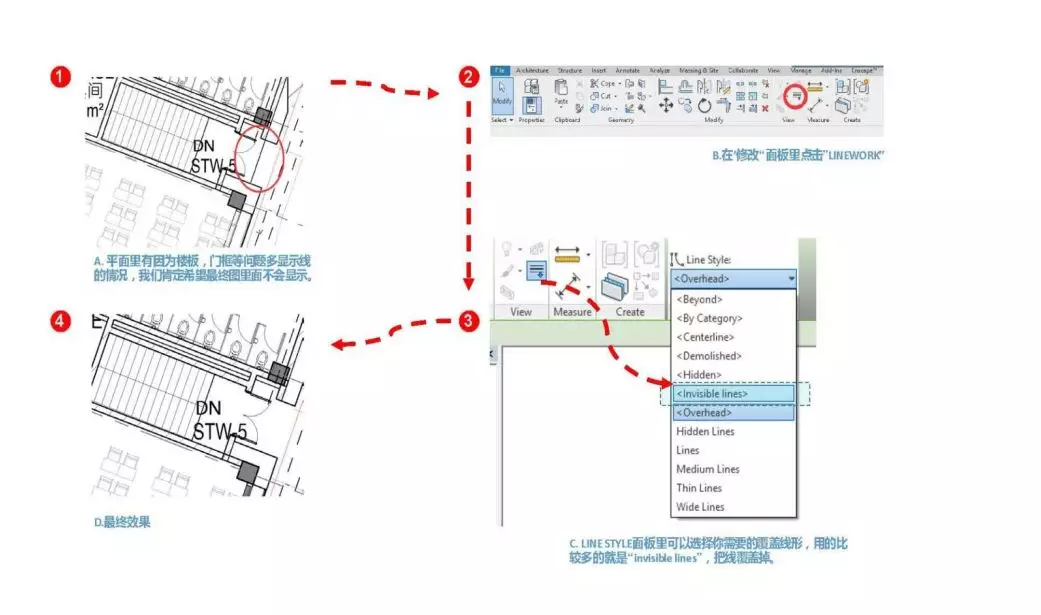

    在扩初阶段的平面里,有时候会因为楼板,门等族本身显示问题,会多显示很多模型线的情形,影响平面的表达和出图。但我们肯定希望最终图里面不会显示;LINEWORK是一个很好的工具解决。







l

l

l

0
